Лада 4×4 3D не хуже, чем у Давидыча › Бортжурнал › Срочное восстановление переднего моста

Как я уже говорил ранее, на открытии охоты проявился слабый узел в моём внедорожнике:( Самое обидное в том, что почти на ровном месте.

Из-за поломки в самом начале сезона пришлось восстанавливать НИВу в самые короткие сроки. Поэтому самый рациональный вариант отпал — установка стального корпуса РПМ. Если бы не огромное желание охотиться, то тогда я пошёл по пути установки стального корпуса и отвзязки моста. Однако не стоит забывать, что при отсутствии страсти к охоте у меня бы вообще не было НИВы!

Так вот, в своём городе Новомичуринске Б/У переднего моста найти не смогли, поэтому пришлось идти по пути установки РПМ в новый корпус.

В первую очередь, нужно было извлечь старый мост. Благо у товарища в гараже, в котором стояла НИВА, имеется смотровая яма.

Полный размерКак хорошо, когда в гараже есть смотровая яма…

Приехав к обеду 17ого апреля в гараж, я начал разбирать, за 4 часа в одиночку мне удалось открутить всё, чтобы вытащить мост. Но одному извлечь очень тяжело, поэтому товарищ пришёл на помощь и вдвоём мы быстро извлекли «пациента».

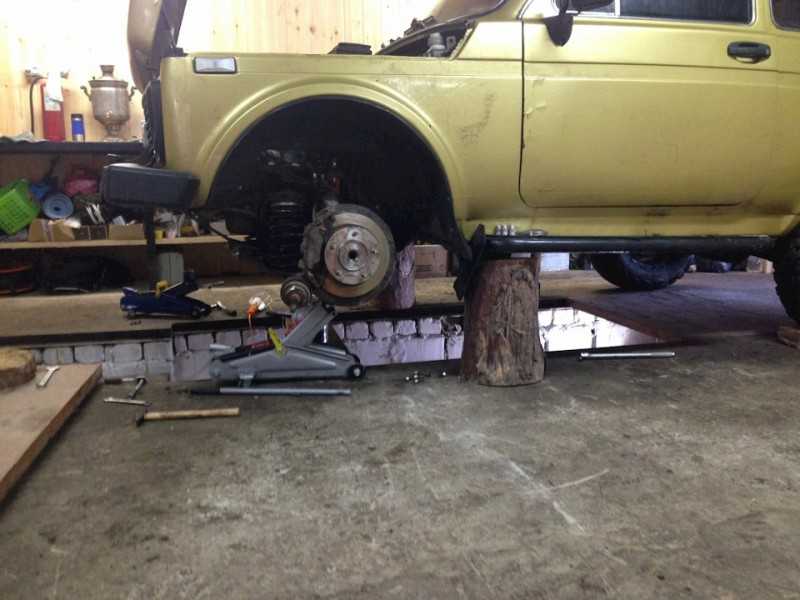

Полный размерИзвлечение переднего моста из ВАЗ 2121 НИВА

Последовательность для извлечения моста следующая:0) сливаем масло из РПМ;1) откручиваем нижние шаровые, чтобы поворотные кулаки отвести в сторону, не забываем поддамкратить рычаги, чтобы пружина не стягонула;2) извлекаем полуоси из кулаков;3) откручиваем ШРУСа от моста;4) откручиваем мост от ДВС;5) отмечаем зубилом, как был прикручен кардан к мосту;6) домкратим мост;7) откручивам передний кардан от моста;8) с помощью напарника вытаскиваем мост.

Спасибо, кэп!

Полный размерДля извлечения/установки переднего моста необходимо запастись двумя домкратами

На следующий день начался поиск нужных запчастей:Картер РПМ — 2121-2302015 — 1 шт. — 3 020 р.Комплект прокладок РПМ — 2121-2301015/70/308 — 1 шт. — 40 р.Шпильки М12х1,25х30 — 2 шт. — 80 р.Шпильки М6х12 — 8 шт. — 24 р.Шпильки М8х20 — 3 шт. — 15 р.Шпильки М8х25 — 3 шт. — 18 р.Сапун — 2101-1700020 — 1 шт. — 60 р.Гайка хвостовика М16х1,5 самоконтрящаяся — 1 шт. — 35 р.Распорная втулка — 2101-2402029-01 — 1 шт. — 140 р.Подшипник — 2101-2402025 — 1 шт. — 397 р.Подшипник — 2101-2403036 — 2 шт. — 840 р.Сальник хвостовика — 2121-2302052 — 1 шт. — 100 р.Болк крепления фланца — 2101-2201107 — 4 шт. — 20 р.Гайка М8 самоконтрящаяся — 4 шт. — 24 р.

Полный размерЗапчасти для восстановление переднего моста на ВАЗ 2121 НИВА

После этого поехал к мастеру, чтобы он собрал РПМ в новом корпусе. После капитального ремонта были замечены за ремонтником некоторые косяки, из-за которых он мне бесплатно собрал РПМ в новом корпусе. Иначе бы процедура обошлась бы в 2 000 рублей.

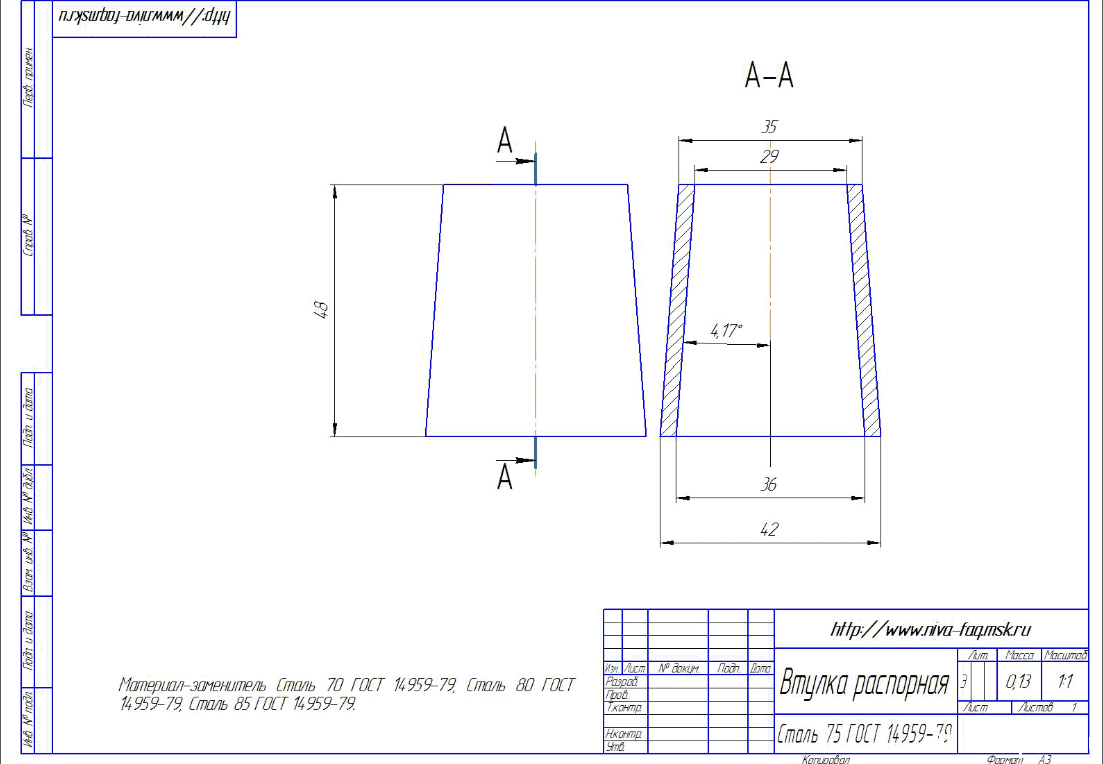

Хочу подчеркнуть, чтобы установить РПМ в новый корпус обязательно нужно купить распорную втулку 2101-2402029-01, потому что она одноразовая:

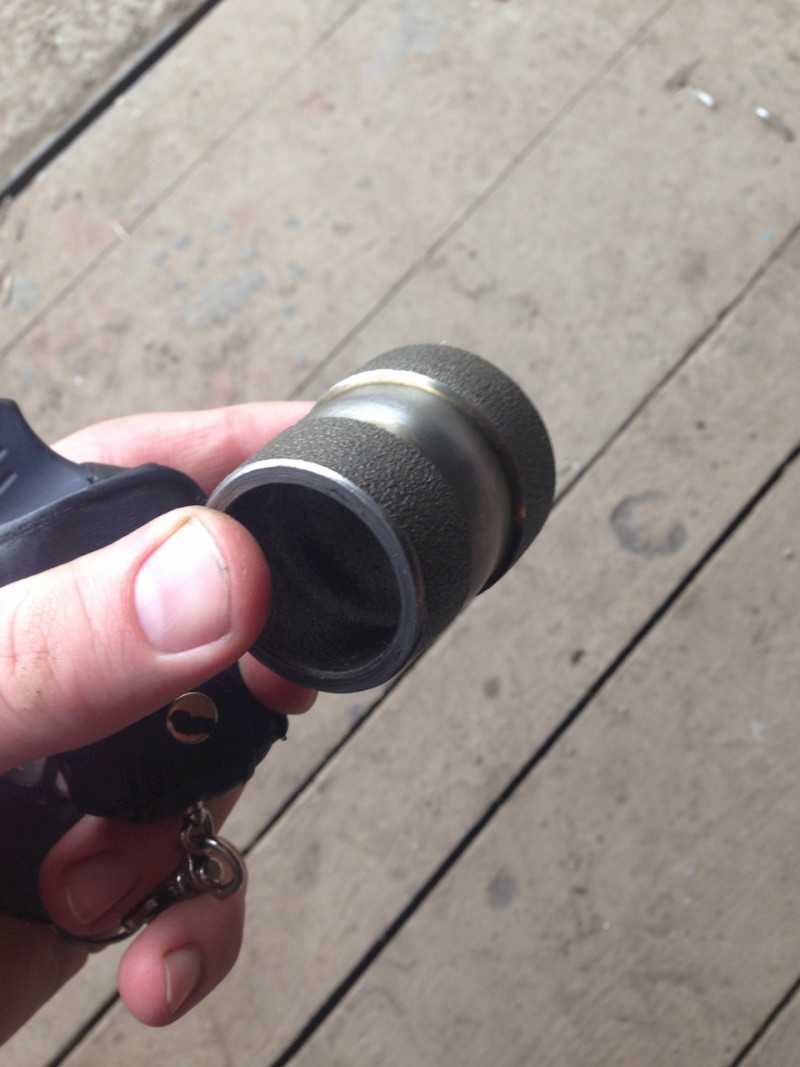

Полный размерОдноразовая распорная втулка РПМ — 2101-2402029-01

Подшипники можно не менять, но чтобы не лазить в РПМ несколько раз лучше заменить:

Полный размерРПМ ВАЗ 2121 НИВА

Полный размерПодшипник 2101-2403036

Мастер сделал всё оперативно, и уже 18ого апреля вечером собранный мост был у меня на руках:

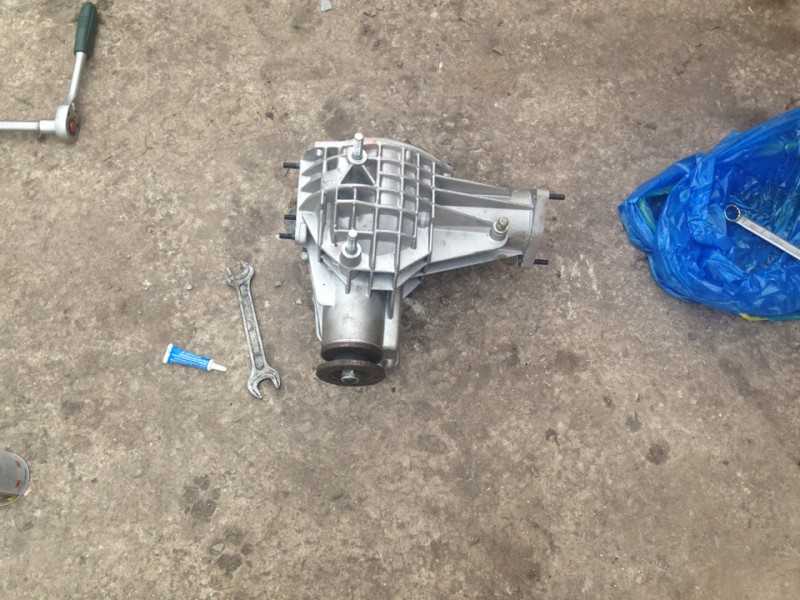

Полный размерРПМ в новом корпусе ВАЗ 2121 НИВА

Хотелось бы обратить ваше внимание на то, что шпильки вкручивать нужно с фиксатором резьбы, которые бывают двух видов: разъёмные и неразъёмные. Я использовал фиксатор резьбы разъёмный синего цвета:

Полный размерПередний мост ВАЗ 2121 НИВА

Зато теперь я знаю, какая у меня стоит главная пара:

Полный размерГП 2101 — 10/43

Ещё желательно было поменять подшипники и сальники на ШРУСах, но у меня не хватило рвения, чтобы за один день всё это сделать. Но не вижу в этом ничего страшного, потому что ШРУСы снимаются без снятия моста. И как-нибудь при следующем ремонте обязательно этим займусь, зч уже куплены!;)

P.S. Конечно, надо было ставить стальной корпус и сразу отвязать мост. Но тогда бы я пропустил весеннюю охоту…

P.P.S. Всем надёжных узлов и быстрого качественного ремонта!

Ремонт редуктора

Сегодня ремонт редуктора обычно сводится к покупке и установке нового. Раньше, в нашу советскую бытность, на авто рем. заводах чинили практически все, и сточенные зубья редуктора наплавляли и восстанавливали. Сегодня же никто этим не занимается, а просто проводят замену. Тем не менее сначала нужно провести дефектовку шестерен, чтобы определить правдиво ли утверждение, что редуктор ВАЗ Нива 2121 износился и требует замены. Д

Как снять передний мост на ваз 2121.

ля снятия редуктора нам потребуется снять весь мост авто. Поэтому мы должны разобраться в том, как его разобрать и снять с машины.

Сначала нам нужно определиться с местом ремонта – это должная быть хорошая удобная яма или высокий подъемник. Первым делом мы снимаем защиту двигателя, так как она прикрывает большую часть днища в передней части авто. Затем мы откручиваем и снимаем штангу у стабилизатора поперечной устойчивости, а у поперечины мы должны снять растяжки. Следующий наш шаг – это отсоединение амортизаторов от нижних рычагов подвески. Следом откручиваем от фланца ведущей шестерни карданный вал и аккуратно отводим его в сторону, возможно, для этого его потребуется провернуть. Не бойтесь, если вы вручную провернете коленчатый вал ничего страшного не произойдет и не сломается.

Теперь нам нужно специальным устройством сжать пружины подвески и сразу же снять т шаровые опоры с нижнего рычага. Плавно отпустив зажимы пружин снимаем и их. Также нужно снять тяги от поворотных рычагов. Теперь нужно снять колпак и открутить аккуратно гайку подшипника. Это же выполняется и с другой стороны подвески ВАЗ Нива 2121. Теперь нужно отсоединить крепление глушителя на коробке передач и в задней части двигателя и снять глушитель.

Теперь нам нужно отвернуть гайки крепления кронштейна поперечины подвески подушек крепления двигателя. Отвернуть болт, который крепит правый кронштейн к двигателю и две гайки, которые крепят передний мост. Мост при этом желательно поддерживать.

Теперь, когда мост ВАЗ Нива 2121 снят его нужно закрепить за стенде

Теперь нам нужно снять крышку и вынуть шарнир, так же важно не сорвать уплотнительную прокладку. У картера моста нужна снять штампованную крышку и еще одну прокладку

Все, перед нами открылись шестерни редуктора, и мы его можем вынимать. При этом не стоит снимать нижнюю крышку картера, потому что может вытечь масло и облить вас. Вынимать шестерни также нужно аккуратно, так как они весят немало.

Ваз 21213: замена масла во всех агрегатах

Заливаем масло

Многие владельцы машин сталкиваются с задачей, когда необходимо произвести ТО (техобслуживание) автомобиля.

При этом кто-то выполняет обслуживание своими руками и получает удовольствие от ремонта, а заодно и экономит свои деньги, некоторые предпочитают тратить деньги (чтоб не пачкаться и не возиться) гоняют машину в автосервис, слепо доверяя своего железного коня посторонним людям.

А, между прочим, замена масла ваз 21213, как и в других моделях — это ответственный процесс и от правильного и своевременного выполнения его напрямую зависит срок службы всех агрегатов машины! Процесс замены просто элементарный, времени занимает не много, каждый может выполнить самостоятельно.

Как разобрать редуктор переднего моста Ваз 2121 Нива 2131

После того, как редуктор переднего моста на автомобиле Ваз 2121 и Нива 2131 снят, можно приступать к его разборке с целью замены вышедших из строя элементов. Для выполнения ремонтных работ подготовьте стандартный набор инструментов и проделайте следующую последовательность действий:

В первую очередь необходимо тщательно очистить и вымыть от грязи редуктор. Для этого используем щетку, сжатый воздух или промываем его в керосине.

Далее снимаем крышку картера редуктора. Для этого ключом на десять откручиваем восемь гаек ее крепления.

Под крышкой расположена уплотнительная прокладка, ее так же необходимо снять.
Торцовой головкой на десять откручиваем болт крепления левой стопорной пластины крышки подшипника дифференциала и снимаем ее.
Аналогично снимаем правую стопорную пластину.

Теперь нам необходимо снять две крышки подшипников дифференциала. Для этого ключом на девятнадцать откручиваем четыре гайки их крепления, после чего снимаем гайки и расположенные под ними шайбы.

Аккуратно поддеваем плоской отверткой левую крышку и снимаем ее.

Для снятия правой крышки, вкручиваем болт в отверстие крепления стопорной пластины и потянув за данный болт, снимаем ее.

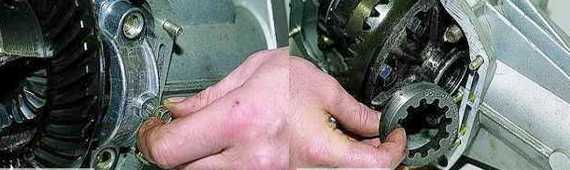

Далее снимаем регулировочные гайки.

Вынимаем из корпуса коробку дифференциала. Ее разборку выполняем аналогично разборке редуктора заднего моста.
Теперь снимаем из гнезда картера сальник ведущей шестерни.
После чего снимаем с хвостовика ведущей шестерни масло отражатель.

Снимите внутреннее кольцо подшипника вместе с сепаратором и роликами.
Вынимаем из корпуса ведущую шестерню с внутренним кольцом, сепаратором, распорной втулкой и роликами переднего подшипника.

Выколоткой и молотком выбиваем наружное кольцо переднего и заднего подшипников.

И на завершающем этапе остается снять нижнюю крышку картера редуктора. Торцовой головкой на десять откручиваем болты ее крепления, снимаем крышку и расположенную под ней уплотнительную прокладку.

На этом ремонтные работы по разборке переднего моста на автомобиле Ваз 2121 и Нива 2131 завершены.

Регулировка переднего моста нива – одна из ключевых операций, обеспечивающая комфортное и безаварийное передвижение по дорогам любого качества.

Регулировка ведущей шестерни

Для проведения операции используется оригинальное приспособление А.95690, оправка А.70184 или аналог, изготовленный по чертежу.

Привалочная плоскость картера располагается таким образом, чтобы она приняла горизонтальное положение. Затем на постель подшипников устанавливается абсолютно ровный металлический пруток. Расстояние от прутка до оправки замеряется, вставляя в зазор под прутком регулировочные кольца из набора с шагом 0,05. Измеренное значение (базу картера) согласуется с поправкой, нанесенной на ведущей шестерне.При сборке узла рекомендуется отказаться от стандартной распорной втулки для предотвращения повторного ремонта. Вместо нее подойдет недеформируемая стальная втулка длиной 48 мм (с запасом, при необходимости — укоротить).

Во время обточки детали контролируют усилие при проворачивании шестерни (должно составлять 157–196 Н·см), для подшипников с пробегом справедлив момент 39,2–58,8 Н·см. Использование фирменного динамометра 02.7812.9501 не обязательно.

Приемлемую точность обеспечит бытовой безмен. Во время работы с ним следует намотать один конец шнура длиной 1 м на фланец, а другой – закрепить за весы. Потянув устройство в перпендикулярном направлении зафиксируйте момент проворачивания. Так, новые подшипники должны обеспечить 7-9 кг, а с пробегом – 2-3 кг.

Процесс сопряжен с заменой опорных шайб на новые – более толстые, чем ранее. На выбор предлагается 7 типоразмеров с шагом 0,05 мм в пределах 1,8-2,1 мм. Материал шайб – бронза или сталь. При этом шестерни устанавливаются плотно, но с возможностью поворота вручную.

Ваз 21213: замена масла во всех агрегатах

Заливаем масло

Двигатель, установленный на современной модели автомобиля Нива 21213 (214), достался ей в наследство от советского прародителя — ВАЗ 2121, и по части объемов жидкостей они практически идентичны:

Система жидкостного охлаждения. Заполняется антифризом в количестве 10,7 л с точкой замерзания не выше -40 °С. Вместительность радиатора салонного отопления тоже входит в данный объем.
Картер двигателя. Сюда заливаются моторные масла, чья марка зависит от условий эксплуатации. Емкость — 3,75 л, включая заполнение масляного фильтра.

Нижний предел температуры окружающей среды, °С	-20	-25	-25	-30	-30	-15	-35	-30
Верхний предел температуры окружающей среды, °С	45	35	45	35	45	45	25	30
Класс вязкости смазки по системе SAE	15W-40	10W-30	10W-40	5W-30	5W-40	20W-40	0W-30	0W-40

При промывке силового агрегата в процессе замены жидкой смазки используется такое же количество промывочного масла (3,75 л), учитывая размеры фильтра. Замена осуществляется спустя 8-12 тыс. км пробега в зависимости от качества масла. Промывку обычно выполняют после 3 замен моторной смазки

Во время эксплуатации важно следить за уровнем масла в картере мотора с помощью специального щупа. Если уровень упал ниже риски Min, требуется срочно добавить в двигатель смазку той же вязкости, что была залита ранее

Обновлять антифриз нужно не реже, чем 1 раз в 3 года либо по степени изношенности жидкости. Не рекомендуется разбавлять антифриз дистиллированной водой ни зимой, ни летом. В зимнее время разбавленная жидкость может замерзнуть, а во время летней жары закипеть раньше времени, что приведет к перегреву мотора.
