Замена щеток генератора lada 2108 (ваз 2108)

Замена на ВАЗ 2110

На автомобилях ВАЗ 2110 от работы генератора, главным образом, зависит заряд аккумулятора. Если после запуска двигателя лампочка заряда аккумулятора продолжает гореть, это означает, что есть неисправность в генераторе. И в большинстве случаев это означает, что пришло время сменить щетки генератора. Замена щеток генератора также не затруднительна.

Что потребуется

Для замены щеток потребуются набор инструментов и перчатки. Кроме того, нужны упоры для задних колес.

Перед самой заменой щеток генератора удобнее будет снять генератор.

Снятие генератора

  • Будет удобнее, если загнать авто на смотровую яму. Если снятие устройства производится не на яме, поддомкратьте переднюю часть машины.
  • Установите противооткатные упоры.
  • Открыв капот, отключаем питание снятием провода с клеммы минус.
  • Следует открутить болты защиты картера и снять ее.
  • Немного ослабим гайки, находящиеся сверху и снизу генератора.
  • Откручивается болт регулировки.
  • Снимается ремень генератора.
  • Снимается клемма выхода Д.
  • Удаляется резиновый чехол.
  • Откручивается гайка крепления штекера.
  • Отсоединяется штекер от болта с контактами
  • Гайку, находящуюся внизу и вверху креплений генератора, нужно открутить и снять.
  • Затем снимают натяжную планку, втулку распора.
  • Придерживая генератор, вынимают оставшийся болт крепления.
  • Все — генератор снят.

Замена щеток

Лучше всего проводить разборку генератора на чистой поверхности, можно постелить ткань.

  • Ставим генератор так, чтобы шкив оказался внизу.
  • Увидев пружинистые держатели, нужно отщелкнуть их плоской отверткой.
  • После чего можно снять крышку генератора.
  • Теперь понадобится крестовая отвертка, чтобы открутить винты, которые удерживают узел с щетками.
  • Вытаскивается сам щеткодержатель.
  • С щеткодержателя снимается клемма.
  • Откручивается гайка с болта контактов.
  • Увидев две пружинистые шайбы, убираем их.
  • Отсоединяется провод конденсатора.
  • Винт, крепящийся на конденсатор, откручивается.

Перед заменой щеток на ВАЗ 2110 проверяется размер выступа контактов и вся процедура проводится в обратной последовательности.

Сборка и подсоединение генератора к мотору

Этот процесс осуществляется в порядке, обратном разборке. Здесь будет очень кстати схема крепления метизов, которая была нарисована в процессе разборки. Сборку нужно начинать с монтирования большого подшипника на роторный вал. Для надежной фиксации вам могут понадобиться небольшой молоток и деревянная рейка. Подшипник вдевается в гнездо при помощи легких ударов по центральной части.

Если диодный мост демонтировался, необходимо закрепить его на прежнее место при помощи 4 метизов, вкручиваемых в заднюю крышку устройства. После этого крышка размещается на роторе таким образом, чтобы подшипник до конца осел в своем гнезде, расположенном в задней части корпуса. Здесь вам также помогут молоток и рейка.

В переднюю часть корпуса попутно вдевается малый подшипник, который крепится при помощи пластин. После этого электрогенератор можно высвободить из тисков и закрепить фронтальную крышку. В процессе затяжки метизов нужно соблюдать последовательность крест-накрест для равномерности. В проем на основании роторного вала надо вдеть болт и закрепить его гайкой с обратной стороны.

Сборка устройства завершена, но перед подсоединением генератора к мотору потребуется разместить зарядное реле с щетками и затянуть его крепежные элементы. При возвращении генератора на место действует тот же принцип, что и при его демонтаже, но осуществление этого процесса проходит в обратной последовательности. Для начала нужно установить генератор в кронштейн крепления.

Для этого необходимо надавить одной рукой на мотор, а при помощи другой — вдеть шпильку кронштейна с задней стороны арочного проема колеса. Затем нужно закрутить гайку, но не затягивать ее до конца. Далее необходимо разместить ремень на прежнем месте (шкив) и там же расположить планку ременного натяжителя.

Замеряя нужный уровень прогиба (1-1,5 см), следует натянуть ремень, после чего закрепить планку при помощи метизов. В завершение гайку на кронштейне электрогенератора, которую вы оставили ослабленной, нужно надежно затянуть.

Чиним регулятор напряжения и реле

Снять регулятор напряжения в автомобиле ВАЗ 2109 не составит труда. Технические особенности этой модели автомобиля позволяют выполнить данную работу без снятия генератора. Из инструментов вам понадобятся лишь стандартные отвертки и гаечные ключи.

Для замены регулятора напряжения в автомобиле ВАЗ 2109 первым делом нужно приобрести новый элемент. В наше время это не составит никакого труда, потому как продается он в любом автомагазине. В последнее время в широкое распространение вошло использование и применение трехуровневых регуляторов. Однако автомобили ВАЗ до сих пор выпускают со стандартными регуляторами.

Поэтому замену и подключение трехуровневого регулятора напряжения лучше доверить опытному электрику, потому как данный процесс требует небольшой модернизации контактной группы генератора.

Главным отличием трехуровневого регулятора от стандартного является новое реле. Реле трехуровневого регулятора по своей работоспособности и качеству намного лучше, чем стандартное. Этот тип регулятора делает напряжение более стабильным и качественным и защищает всю электросистему автомобиля от значительных перепадов в сети. Перед выполнением всех видов работ по замене рекомендуется поставить аккумулятор на зарядку. После завершения — установить все в обратном порядке и сделать новые замеры тестером на клеммах аккумулятора.

В машине ваз 2109 замена щеток генератора необходима тогда, если они хоть немножко стерлись. В противном случае генератор может выйти из строя. А это приведет к тому, что пользоваться машиной будет невозможно, так как без генератора о нормальном функционировании можно забыть. Попросту говоря, автомобиль нельзя будет завести. Да и кроме того, аккумулятор будет слишком быстро разряжаться. Если в работе генератора заметны какие-то дефекты, то их срочно нужно устранить. Замена щеток генератора ваз 2109 — это процесс несложный и с ним может справиться каждый.

Порядок выполнения работы

Удобнее выполнять замену щеток генератора ВАЗ 2107 инжектор на смотровой яме. Предварительно нужно полностью изучить инструкцию, как починить узел, чтобы выполнять работы, не отрываясь на чтение следующего этапа. Если вы точно уверены, что менять нужно именно щетки, ремонт можно делать без демонтажа генератора. Агрегат на ВАЗ 2107 расположен под капотом (справа, рядом с фарой со стороны пассажира). Найти его можно по приводному ремню, натянутому на маховик. Щеточный узел находится на задней части агрегата, и крепятся посредством болтов.

Приступаем к работам без снятия генератора:

  1. Отключаем минусовую клемму от аккумулятора.
  2. Откручиваем крепежи, снимаем узел.
  3. Проверяем механизм на целостность, меряем выступающую часть щеток.
  4. Меняем щетки или весь узел.

Но если этот порядок затруднителен, или есть подозрение на неисправность других деталей, генератор нужно менять. Здесь порядок действий следующий:

Отключаем аккумулятор, посредством изъятия минусовой клеммы, и вынимаем АКБ.

Теперь нужно изъять регулировочную планку, для этого предварительно выворачивается гайка.

Далее доступ закрыт защитным кожухом, его нужно отодвинуть, затем вывернуть крепежную гайку проводов на выводе агрегата, и отсоединить провода.

От вывода 61 отсоединяется колодка, и выворачивается гайка нижнего крепления агрегата.

Снимаем ремень со шкива, извлекаем болт и втулку. Агрегат теперь держится только на кронштейне.

Генератор опускаем между балкой переднего моста и кронштейном и снимаем с машины.

Выворачиваем болты щеткодержателя, извлекаем узел. Проверяем его. Если в негодность пришли только щетки – меняем их. Если весь узел – устанавливаем новый щеткодержатель

Установку щеток в держатель нужно выполнять осторожно и аккуратно
Они должны свободно входить в гнезда.

Важно! Новые щетки должны входить на штатные места без перекосов, а вращение генератора – свободное. А сам узел должен быть цельным, не западать и не заедать.

Монтаж выполняется в обратном порядке, но с одним отличием: для корректной работы узла контакт, который выступает над поверхностью корпуса, нужно немного утопить
После этого можно прикручивать деталь к генератору.
Завершающим этапом способа замены щеток с демонтажем является настройка натяжения приводного ремня

На ВАЗ-2107 в отличие от других моделей есть недостаток – плохая компоновка механизмов. Поэтому, если нет уверенности в познаниях автомобиля, лучше воспользоваться способом без снятия генератора с машины.

Для большей наглядности работ с ВАЗ 2107 по замене щеток генератора смотрите видео:

Обратите внимание! Если перед работами вы заметили не только проблемы с АКБ и бортовой сетью, но и шумы от генератора, обязательно проверьте подшипник. О проблемах с ним так же говорит увеличенный люфт

Причинами преждевременного износа может быть недостаточность смазки или перетянутый ремень.

Быстрая замена щеток

Для замены щеток понадобятся такие инструменты:

  • Ключ на 8 (или головка на 8).
  • Плоская отвертка (чтобы снять крышку).
  • Рожковый ключ на 13.

Чтобы заменить щетки быстро и легко, следует делать так:

  • Ослабить гайку и болт, на которые крепится генератор.
  • Снять ремень генератора.
  • Запустить двигатель.

Примечание: кстати, плохой ремень также может быть причиной неполадок генератора. Нужно его проверить и в случае необходимости заменить. Чтобы проверить, его нужно согнуть и посмотреть, нет ли на нем трещинок.

  • Отключить аккумулятор (для этого отсоединить его минусовую клемму). Делать это нужно предельно аккуратно, так как в аккумуляторе есть кислота, которая может повредить кожу при попадании на нее. Это необходимо сделать для того, чтобы избежать возможного короткого замыкания.
  • Отсоединить провода от генератора.
  • Снять переднюю защитную часть картера.
  • Открутить нижнее крепление генератора.
  • Плоской отверткой заблокировать ротор, чтобы он стал полностью неподвижным.
  • Открутить шкив.
  • Снять кожух генератора.
  • Снять защитную пластиковую крышку, чтобы получить доступ к щеткам.
  • Отверткой зацепиться за небольшой штекер питания, идущий от щеткодержателя.
  • Потянуть его вверх. Тянуть до тех пор, пока штекер не будет извлечен.

Примечание: чем медленнее все будет происходить, тем лучше. Ведь нельзя допустить того, чтобы пайка оторвалась от регулятора напряжения, так как после этого будет сложно вновь подключить аккумулятор.

  • Отсоединить штекер от щеток.
  • Открутить болтики, с помощью которых щетки крепятся к щеткодержателю.
  • Извлечь регулятор напряжения. Открутить щетки вместе с щеткодержателем. Он снимается легко. Не стоит бояться его повредить при вынимании, так как он все равно будет заменен в скором времени. Но сначала нужно завершить снятие генератора.
  • Открутить четыре болта, на которые крепятся половинки генератора.
  • Снять заднюю крышку. Для этого отвертку вставить в щель между генератором и крышкой и потянуть вверх. Спустя несколько секунд крышка будет снята.
  • Прикрутить гайку на ротор.
  • Аккуратно снять генератор(см.Ремонт генератора ваз 2109 легко и просто).
  • Посмотреть, все ли его детали находятся в пригодном для использования состоянии.
  • Открутить большой болт, идущий от щеткодержателя (но не до конца, его нужно только слегка ослабить).
  • Взять новые щетки и вставить их на место старых.
  • Закрутить при помощи ключа, чтобы они хорошо держались.
  • Собрать генератор и вставить его на место.

Замена щеток без снятия генератора

Если проблема точно в щетках, а не в генераторе, то снимать его не обязательно. В таком случае замена будет сопровождаться следующими действиями:

  • Разобрать генератор, чтобы добраться к щеткам ( но не снимать его полностью).
  • Гнездо щеткодержателя следует продуть сжатым воздухом.
  • Затем прочистить его мягкой тканью.
  • Аккуратным движением вынуть щетки (для этого нужно использовать паяльник).

Примечание: снять щетки можно еще одним способом — вместе со щеткодержателем. Однако в таком случае нужно будет купить и новый щеткодержатель, а не только щетки. Так будет намного быстрее, но также и дороже.

  • Прочистить все контакты.
  • Посмотреть, обладают ли пружины достаточной упругостью.
  • Отполировать контактное кольцо, если на его поверхности есть заметные дефекты.

Описание процедуры проверки работоспособности регулятора напряжения

В том случае, если все-таки установлена неисправность в указанном реле, то в руководстве по техническому обслуживанию автомобиля совершенно четко описана процедура выявления поломки. Сразу стоит заметить, что главное преимущество модели 2109 — это инжектор для подачи топлива. Это значительно улучшает характеристики машины. А инжектор напрямую связан с компьютером, который осуществляет беспрестанный контроль за качеством работы и состоянием самого инжектора. В том случае, если выходит из строя эта составляющая, то выходит из строя и инжектор.

Рассматриваемая поломка сопровождается такими неполадками, как:

  • увеличение расхода топлива при одновременном снижении силы тяги автомобиля;
  • тусклый свет лампочек габаритных огней, поворотников и панели приборов в салоне.

Если появились эти поломки, то необходимо заменить реле регулятор тока генератора. Опишем правильную процедуру проверки регулятора напряжения генератора ВАЗ 2109. Если у вас модель автомобиля с установленной описываемой деталью, то:

  • нужно взять вольтметр;
  • завести двигатель автомобиля и установить число оборотов на 1500-2000 в минуту;
  • включить ближний свет фар;
  • провести замер напряжения на клеммах АКБ.

При этом нормальным считается результат проведенного замера в диапазоне 13,5-14,2 Вольт. При отклонении показателя в ту или иную сторону можно с уверенностью говорить о неисправности регулятора напряжения ВАЗ 2109. Регулятор напряжения генератора не ремонтируется, и его нужно просто заменить.

Но есть и еще один важный момент, который нужно напомнить. Нужно убедиться, что неисправность электрической системы кроется именно в том, что вышло из строя реле регулятор, но никак не контрольная лампа приборной панели. Это связно с тем, что электропитание на обмотку возбуждения генератора подается именно с нее и, в случае если лампа сгорает, питание на обмотку уже не подается, и генератор не будет работать.

Такая же диагностика возможна и для машины ВАЗ 2108.

Диагностика работоспособности регулятора напряжения на снятом генераторе

Современная промышленность выпускает регуляторы напряжения в одном корпусе с щетками. Это делает конструкцию более компактной и одновременно более надежной.

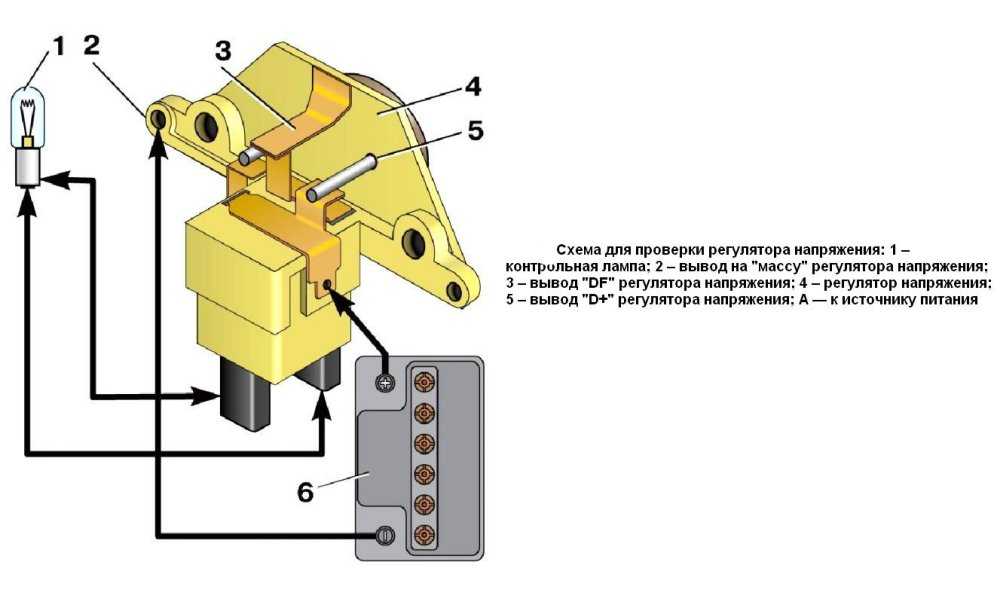

Для проведения процедуры диагностики необходимо на выводы массы подключить питание от внешнего источника питания. Этим источником могут служить даже пара полуторавольтовых батареек. Дополнительно в цепи подключается маломощная лампа, мощностью не более 3 Ватт. Все звенья цепи соединяются проводами.

Если лампа не горит, либо горит при подаче любого питания, то это свидетельствует о неисправности реле генератора ВАЗ 2109. В случае если лампа совсем не горит, то имеется обрыв в проводах щеток генератора. И в том и в другом случае требуется замена поврежденного узла цепи.

Отметим, что подобная процедура диагностики неисправности реле напряжения ВАЗ 2109 используется и на некоторых других моделях ВАЗ. К примеру, сходная процедура и для ВАЗ 2108.

Вместо заключения

Мы не стали описывать процедуру замены генератора или реле регулятора потому, что в первом случае есть отдельная информация с полным пошаговым описанием всех действий, а во втором — процедура очень проста и не вызывает сложностей даже у начинающих автомобилистов.

Остается лишь пожелать меньше поломок автомобиля и удачной, безаварийной езды по трассам!

Регулятор напряжения генератора ВАЗ 2107 – неисправности, тесты + Видео

У вас не заряжается аккумулятор, а ночью при включенных фарах может и вовсе разряжаться? Знакомая история! Не исключено, что все дело в неисправном регуляторе напряжения генератора. Выяснить это можно, только проверив его.

Регулятор напряжения ВАЗ 2107 – назначение и первые признаки неисправности

Регулятор напряжения предназначен для автоматического поддержания силы тока такой величины, чтобы вырабатываемое генератором напряжение находилось в заданных определенных пределах, независимо от частоты вращения вала генератора (от оборотов мотора) и тока потребления электросети авто. В автомобилях ВАЗ 2107, как правило, на генераторе установлен электронный регулятор напряжения.

Крайне редко на некоторых моделях может попасться устройство старого образца – реле-регулятор. Они устанавливались на генераторы 37.3701, выпускавшиеся до 1996 г, и на Г-222. Сначала устройство проверяют на работающем автомобиле. Для этого необходим вольтметр с возможностью измерять напряжение постоянного тока. Прибор должен быть оснащен шкалой для значений до 15–30 В и иметь класс точности не ниже 1,0. После запуска двигателя ВАЗ 2107 ему дают поработать при включенных фарах 15 минут на средних оборотах.

Затем замеряют напряжение на выходе с генератора. Для этого положительным щупом прибора касаются клеммы «30» на генераторе, а отрицательным – массы (генератора или автомобиля – все равно, это одно и то же). Вольтметр должен показать напряжение в пределах 13,6–14,6 В. Если результат замера оказался выше или ниже указанного, и в работе автомобиля наблюдается систематический перезаряд или недозаряд аккумулятора, то, скорее всего, регулятор неисправен, и его надо менять.

Проверка снятого регулятора напряжения

Чтобы уточнить состояние регулятора, его необходимо снять. Устройство лучше тестировать в сборе со щетками и щеткодержателем. Это позволит сразу обнаружить:

  • плохой контакт в соединении выводов щеткодержателя и регулятора напряжения;
  • обрывы выводящих проводников щеток.

Электронные устройства выпускаются уже в сборе со щеткодержателем и щетками, неразъемными. Реле-регулятор надо будет подсоединить к снятым щеткам.

К щеткам устройства, снятого с генератора 37.3701, подсоединяют вольтметр или лампу на 12 В мощностью 1–3 Вт. Для регулятора от генератора Г-222 подключение делают к выводам «В» и «Ш». К выводам «Б», «В» (когда они есть) устройства подключают «плюс» источника питания, а к массе – «минус». Сначала подают напряжение 12–14 В, а после этого – 16–22 В. Признаком исправности устройства будет загорание лампы (отклонение стрелки вольтметра) в первом случае и погасание (обнуление вольтметра) – во втором.

Когда лампа светится в обоих случаях – это означает, что в устройстве пробой. Если в обоих случаях лампа не горит, то отсутствует контакт между выводами регулятора и щетками, или в устройстве имеется обрыв. Еще одной причиной неправильного регулирования напряжения может быть износ или заедание щеток. Они должны выступать из корпуса электронного устройства или щеточного узла реле-регуляторов не меньше, чем на 5 мм.

Замена регулятора напряжения ВАЗ 2107

Если регулятор неисправен, щетки выработались или заедают, то устройство необходимо менять. Ремонту оно не подлежит. Для реле-регулятора в случае неисправности щеток достаточно замены только одного щеточного узла. Обычно меняют на новый электронный, а можно поставить трехуровневый, типа 67.3702-02. Они обеспечивают лучшую, чем штатные регуляторы, стабилизацию напряжения, с учетом температуры окружающей среды и условий эксплуатации автомобиля.

Называют их трехуровневыми за заложенные в них 3 режима регулирования напряжения. Их выбор осуществляется вручную переключателем на регуляторе, который устанавливают отдельно от самого генератора в удобном защищенном месте. Устройство подсоединено к генератору проводами через щеточный узел, который поставляется в комплекте с регулятором.

carnovato.ru

Замена генератора на ВАЗ-2104-2107

Генератор автомобиля предназначен для вырабатывания электрической энергии и питания бортовой цепи автомобиля. Он приводится в действие путем передачи на его шкив вращающего момента от шкива коленчатого вала двигателя. Конструкция генератора состоит из статора, ротора, крышки и выпрямителя, преобразовывающего переменный ток в постоянный.

ВАЗ 2107 комплектуются генераторами переменного тока моделей 372.3701 или 9412.3701.

Неисправности

К основным неисправностям генератора ВАЗ 2107 относятся:

  • износ щеток;
  • выход из строя диодного моста (выпрямительного блока);
  • выход из строя подшипников ротора;
  • замыкание в обмотке возбуждения;
  • обрыв или замыкание в обмотке статора.

Признаками неисправного генератора являются:

  • отсутствие загорания контрольной лампы на приборной панели;
  • нахождение стрелки вольтметра в красной зоне;
  • искрение внутри генератора;
  • шум при работе (гул или вой);
  • дым и запах горелого со стороны генератора.

Нужно ли менять генератор

Определить причину выхода из строя генератора, не имея понятия в электротехнике, достаточно сложно, поэтому с целью его ремонта лучше обратиться к специалистам. Чаще всего в автомобилях ВАЗ 2107 генератор выходит из строя вследствие износа щеток, возникающего из-за израсходованного ресурса или механических повреждений коллектора. Кроме этого нередко происходит замыкание или обрыв цепи в выпрямителе, что «лечится» заменой диодного моста.

Гул или вой генератора свидетельствует о поломке подшипников, что также поддается ремонту. Но если вдруг произошло замыкание в какой-то из обмоток, придется, либо договариваться с доморощенными специалистами о наматывании новой обмотки, что довольно-таки рискованно, либо же менять генератор на новый. Последний вариант здесь будет уместней всего, особенно, если на него еще и гарантию дадут.

Цена

Новый генератор в зависимости от модели и производителя может стоить от 2800 до 5000 рублей. Замена его на станции техобслуживания обойдется примерно в 500 рублей.

Каталожный номер штатного ВАЗовского генератора на «семерку» — 21083701010.

Замена генератора ВАЗ 2107 своими руками

Если вы не хотите переплачивать за работу по установке нового генератора, его можно установить самому, тем более что ничего сложного в этой процедуре нет.

Необходимые инструменты:

  • торцевой ключ с «карданом» на 17 (для моделей 372.3701) или такой же на 13 (для моделей 9412.3701);
  • торцевой ключ на 19;
  • торцевой ключ на 10.

Порядок выполнения работ

  1. Установите автомобиль на эстакаду или автомобильную смотровую «яму», зафиксируйте его стояночным тормозом.
  2. Поднимите капот, отключите провод «массы» от аккумулятора.
  3. Для удобства доступа к креплениям генератора демонтируйте АКБ при помощи ключа на 10;
  4. Торцевым ключом на 17 или на 13 (в зависимости от модели) отверните гайку фиксации генератора к регулировочной планке.
  5. Спуститесь в смотровую яму и демонтируйте защиту двигателя.
  6. Снимите ремень генератора с его шкива.
  7. Отсоедините колодку провода от контактов генератора.
  8. Отодвиньте резиновый защитный колпачок, и ключом на 10 выкрутите гайку фиксации наконечников электропроводов к «плюсовому» выводу генератора, соединенного с соответствующей клеммой аккумулятора.
  9. С помощью торцевого ключа на 19 отверните гайку фиксации статора генератора к кронштейну блока цилиндров.
  10. Извлеките фиксирующий болт и снимите генератор через низ моторного отсека.
  11. Установите на место новый генератор.
  12. Наденьте ремень на его шкив, а также на шкивы водяного насоса и коленчатого вала.
  13. Зафиксируйте генератор и присоедините защиту двигателя.

Заключение

Но на этом установка нового генератора не закончена

Здесь важно правильно натянуть его ремень. В случае его слабого натяжения, ремень будет пробуксовывать, особенно при повышенной влажности

Это чревато его быстрым износом, а также проблемами с работоспособностью водяного насоса. Если ремень перетянуть, это выведет из строя подшипники генератора и помпы. Регулировка осуществляется путем вращения гайки на регулировочной планке.

Для определения правильности натяжения отверткой или другим предметом надавите на отрезок ремня между шкивами водяного насоса и коленвала. Прогиб должен составлять 12-17 мм. После перепроверьте на участке между шкивами насоса и генератора. Здесь прогиб должен быть в пределах 10-15 мм.

Если с натяжением все правильно, запускайте двигатель и проверяйте работу генератора.

mylada.net

Ремонт генератора ВАЗ 2105

Определившись, что генератор нуждается в ремонте, его сперва необходимо демонтировать с автомобиля. Для выполнения операции понадобятся такие инструменты:

  • ключи на 17 и 19;
  • головки на 10, 17 и 19;
  • трещоточная рукоятка и вороток;
  • удлинитель с карданным шарниром.

Как снять генератор

Демонтируем узел в следующем порядке:

  1. Снимаем минусовую клемму с аккумулятора и отсоединяем проводку от генератора.

  2. Откручиваем гайку верхнего крепления узла головкой на 17 с воротком, ослабляем ремень и снимаем его. Во время сборки, если необходимо, меняем ремённый привод.

  3. Опускаемся под передок машины и срываем нижнюю гайку, после чего откручиваем её трещоткой.

  4. Молотком выбиваем болт, наставив на него деревянный брусок, что исключит повреждение резьбы.

  5. Вынимаем крепёж.

  6. Отводим генератор вниз и вынимаем его наружу.

  7. После проведения ремонтных работ, монтаж устройства производим в обратном порядке.

Разборка и ремонт генератора

Для разборки механизма понадобится следующий перечень инструментов:

  • ключ и головка на 10 с удлинителем;
  • молоток и наставка из мягкого металла;
  • съёмник подшипников;
  • крестовая отвёртка.

Операция состоит из следующих шагов:

  1. Крестовой отвёрткой откручиваем крепление реле-регулятора к корпусу.

  2. Вынимаем регулятор вместе со щётками.

  3. Если угольки имеют плачевное состояние, меняем их при сборке узла.
  4. Стопорим якорь от прокручивания отвёрткой, а ключом на 19 отворачиваем гайку, удерживающую шкив генератора.

  5. Снимаем с вала ротора шайбу и шкив, состоящий из двух частей.

  6. Убираем ещё одну шайбу и крыльчатку.

  7. Снимаем шпонку и шайбу.

  8. Отворачиваем гайку, фиксирующую клемму конденсатора.

  9. Снимаем контакт и откручиваем крепление конденсатора, демонтируя деталь с генератора.

  10. Чтобы части корпуса генератора при монтаже стали на свои места, помечаем краской или острым предметом их взаимное расположение.
  11. Головкой на 10 откручиваем крепление элементов корпуса.

  12. Извлекаем крепёж.

  13. Демонтируем переднюю часть генератора.

  14. Если требуется замена подшипника, откручиваем гайки, которыми удерживается пластина. Обычно износ подшипников проявляется в виде люфта и шума при вращении.

  15. Снимаем саму пластину.

  16. Выдавливаем старый шарикоподшипник и запрессовываем новый подходящей наставкой, например, головкой или отрезком трубы.

  17. С вала якоря снимаем упорное кольцо, чтобы не потерять его.

  18. Накручиваем на вал гайку и, затянув её в тисках, сдёргиваем заднюю часть корпуса вместе со статорными катушками.

  19. Если якорь выходит с затруднением, постукиваем молотком через выколотку по его торцевой части.

  20. Извлекаем ротор из статора.

  21. При помощи съёмника снимаем подшипник. Для запрессовки нового используем подходящую наставку, чтобы усилие передавалось на внутреннюю обойму.

  22. Отворачиваем крепление контактов катушек к диодному мосту.

  23. Поддев отвёрткой, демонтируем статорные обмотки.

  24. Снимаем блок выпрямителей. Если во время диагностики было обнаружено, что один или несколько диодов вышли из строя, меняем пластину с выпрямителями.

  25. Извлекаем из диодного моста болт.

  26. Из задней части корпуса генератора вынимаем болты крепления клемм катушек и диодного моста.
