Замена щеток генератора ваз 21083: замена генератора ваз

Диагностика генератора 2115 своими руками (подробно)

Снимите минусовую клемму с АКБ, для того чтобы обесточить генератор.
Снимите регулятор напряжения, после чего произведите визуальный осмотр щеток генератора. Износ определяется по длине выступа щеток из посадочного гнезда, если щетки генератора выступают менее чем на 5 мм — вам необходимо немедленно заменить их.

Проверить генератор можно без снятия устройства с автомобиля. Для диагностики вам потребуется вольтметр или мультиметр, а также помощник. Порядок работ:

Заводим двигатель и позволяем ему прогреться. Включаем все электрооборудование, которое, как правило, применяем при поездке — видеорегистратор, магнитолу, печку, оптику, обогрев заднего стекла и так далее.
Затем переключаем мультиметр в режим вольтмера и подсоединяем его к аккумуляторной батарее. Помощнику необходимо нажать на педаль газа, чтобы обороты мотора повысились до 3200. Если мультиметр будет показывать напряжение не меньше 13 Вольт, значит генератор функционирует в нормальном режиме.
Если напряжение ниже 13 Вольт, скорее всего, причина заключается в плохой натяжке ремня либо повреждении электрической цепи, как вариант, на массе могли окислиться контакты, в таком случае их нужно очистить. Причина также может скрываться в износе щеточного узла и поломке регулятора напряжения. Гораздо реже проблема кроется непосредственно в самом агрегате, однако и такой вариант нельзя исключать.
Затем отключите все электрооборудование и проверьте уровень напряжения еще раз при аналогичных оборотах. В результате вольтметр должен показать не больше 14.7 Вольт.

Советы профи: в каких случаях генератор лучше заменить полностью

Как правило, генератор служит долгое время и зачастую его поломка не является поводом выкидывать его, достаточно заменить неисправные элементы генераторного устройства, чтобы он снова нормально функционировал. Полностью менять генератор необходимо в случае, если его поломка серьезная и он не подлежит ремонту.

Если обнаружены признаки поломки кистей, замените их. Если ремонт не выполняется своевременно, существует вероятность того, что в ближайшее время потребуется новый генератор, что совершенно разные затраты. Аккумулятор может удерживать зажигание без щетки только в течение нескольких минут, что означает, что его необходимо будет постоянно заряжать. И скоро, и заменил.

Откройте защитную крышку (крышку).
Отсоедините провода питания щетки.
Мы получим два болта, которые обеспечивают необходимый элемент.
С правой стороны, используя ключ на 13, мы получим одну гайку.
Регулятор напряжения должен быть поднят.
Мы проверяем старые кисти.
Очистите место их расположения.
Мы устанавливаем новые элементы и собираем все в обратном порядке.

Замена щеток генератора своими руками

Как известно, электродвигателей в обычном автомобиле два – один заводит поршневой агрегат, а второй генерирует необходимый для жизнедеятельности машины электрический ток. Последний, как любой электрический мотор, со временем стареет и ломается. Хотя дело не только в старении. Чаще всего нужна просто замена щеток генератора.

Ведь эти элементы выходят из строя у электродвигателя в первую очередь. Почему это происходит? Вот несколько причин:

просто изнашиваются, столь банальная причина встречается чаще других;
влажность внутри электрического двигателя, она появляется из-за неаккуратной мойки или проезда глубоких луж;
постоянно плохой контакт с якорем;
частая работа электродвигателя на предельных режимах.

Диагностировать износ этих деталей, контактирующих с якорем для подачи ему электротока, можно путем замера напряжения на выводах электродвигателя. Если напряжение на выходе снижено или вообще пропало, значит, скорее всего, необходима замена щеток генератора. При их снятии еще смотрят рабочий размер этих концевиков и сверяют с паспортными данными. Если величина ниже нормы, необходимо установить новые детали.

А как произвести данную переустановку, разберем на примере нескольких автомобилей. Также почитайте про замену тросика сцепления приоры и сколько стоит расточка коленвала.

Подшипники генератора ВАЗ 2114 (2115, 2113) — инструкция для самостоятельной замены

Распространенная поломка в генераторе ВАЗов – это износ и выход из строя переднего или заднего шарикоподшипника. Первые признаки неисправности того, что потребуется замена подшипников генератора ВАЗ 2114:

Как шумит электрогенератор c неисправными подшипниками, смотрите на видео.

Шум переднего подшипника генератора ваз

Износ подшипника генератора ваз

В статье представлена подробная инструкция с фото и видео, о том, как сделать диагностику, правильно разобрать электрогенератор, произвести замену подшипников своими руками и собрать узел обратно. Дополнительно изложена информация по выбору подшипников (номера для инжектора, размеры, артикулы, цены, какие купить, маркировка), так же вы найдете советы по ремонту, схемы с описанием устройства узла.

Как провести диагностику?

Осуществить проверку можно самостоятельно одним только мультиметром. Для этого выполните несколько простых манипуляций:

Запустите мотор и дайте ему прогреться до 90 градусов.
Включите все, что только можно – вентилятор печки и радиатора, магнитофон, дальний свет, обогрев заднего стекла, сидений. Другими словами, нужно максимально нагрузить электрику.
Установите в режим измерения напряжения мультиметр, предел 20 Вольт. Лучше всего использовать измерительный прибор с растянутой шкалой.
Установите частоту вращения коленвала на уровне 3200 об/мин.
Проверьте напряжение на клеммах аккумулятора. Оно должно быть выше 13 В.
Если слишком маленькое напряжение, то ищите неисправность в ремне — увеличьте его натяжение. Может неправильно работать регулятор напряжения. Проверьте его функционирование, при необходимости замените.

После необходимо отключить питание всех потребителей, произвести повторный замер напряжения. Оно должно быть на уровне 14,2..14,7 В, не больше и не меньше. Только в таком случае можно судить о нормальной работе генератора ВАЗ-2115.

Посторонние шумы при работе генератора

Если во время работы двигателя слышны посторонние звуки со стороны генератора, это может быть вызвано следующими поломками:

Короткое замыкание полупроводниковых диодов. Потребуется полностью заменить блок выпрямителя.
Замыкание статорной обмотки на корпус. Перемотку осуществлять бесполезно, слишком это нудное занятие и выполнить его в домашних условиях сложно. А если заказывать перемотку в мастерской, то эта услуга обойдется больше, чем стоит весь генератор ВАЗ-2115 в сборе.
Разрушение подшипников – это частая поломка генераторов.

Самая распространенная «болезнь» — это разрушение подшипника в передней крышке. Чтобы его поменять, придется полностью разобрать генератор. Для увеличения ресурса подшипника достаточно соблюдать одно требование — не перетягивать ремень. Именно из-за чрезмерного натяжения увеличивается нагрузка на подшипник и переднюю крышку.

Где находятся щётки генератора

Менять щётки генератора не сложно. Они находятся в задней половине устройства и держатся за счёт одного болта. Сам щёточный узел находится рядом с контактными кольцами и подключён к регулятору напряжения. Рядом с кольцами щётки удерживаются пружинами. Зная схему устройства генератора, несложно найти щётки. Для замены понадобится стандартный набор инструментов:

Несколько гаечных ключей;
Пара отвёрток;
Новые щётки;
Жидкость WD-40 (для того, чтобы не сорвать резьбу болтов).

Щётки можно заменить двумя способами, сняв генератор или не снимая его. Каким способом лучше воспользоваться подскажет конструкция автомобиля, а точнее место в подкапотном пространстве. При наличии свободного места ремонт щеток генератора не сложно провести без снятия узла, а если двигатель занимает всё подкапотное пространство, без снятия генератора не обойтись.

Основные неисправности

Первым делом снимите генератор. Можно обойтись и без снятия, однако это в том случае если вы на 100% уверены, что проблема именно в щетках, а также в том, что остальные части генератора абсолютно исправны.
Затем необходимо разобрать генератор, чтобы добраться до щеток. Как это сделать вы можете узнать из предыдущих статей, ссылки на которые приведены выше.
Продуйте сжатым воздухом посадочное гнездо щеткодержателя, затем протрите чистой тканью.
Выпаиваем щетки генератора, для этого вам потребуется паяльник. Примечание! Заменить щетки генератора можно также и другим способом — вместе со щеткодержателем. В этом случае вам придется купить новый щеткодержатель с новыми щетками, этот вариант намного проще, но при этом дороже.
Рекомендуем заодно почистить контакты, а также проверить упругость пружин.
Отполируйте контактное кольцо (не обязательно).

ЗАМЕНА РЕЛЕ РЕГУЛЯТОРА НАПРЯЖЕНИЯ ГЕНЕРАТОРА. ЩЁТКИ ГЕНЕРАТОРА. Замена щёток генератора. ВАЗ 2110 .

После замены вы можете получить ошибки о неисправности батареи или генератора, вам не нужно сразу пытаться найти причину сбоя. Это явление не редкость, потому что новые кисти только начали привыкать. Через некоторое время все вернется в норму, и вы сможете спокойно продолжить работу автомобиля.

ЗАМЕНА РЕЛЕ РЕГУЛЯТОРА НАПРЯЖЕНИЯ ГЕНЕРАТОРА. ЩЁТКИ ГЕНЕРАТОРА. Замена щёток генератора. ВАЗ 2110.

Не загорается индикатор на приборке

Независимо от того, конкретно какой генератор ВАЗ-2115 используется на автомобиле, симптомы поломок будут одинаковы. Если при включении зажигания не загорается лампа, сигнализирующая о наличии зарядки, возможны такие поломки:

Сгорела лампа. Снимите приборную панель и замените лампочку на аналогичную.
Произошло окисление контактных колец на роторе. Потребуется полностью разобрать генератор ВАЗ-2115 и очистить контактные кольца или заменить.
Оборвана цепь питания обмотки возбуждения. Прозвоните все провода, замените предохранитель.
Сильный износ щеток или пробой в регуляторе напряжения.
Иногда происходит пробой в полупроводниковых диодах. Лучший способ ремонта – это замена выпрямительного моста.

Индикатор горит постоянно в том случае, если неисправен регулятор напряжения. Если он неисправен, то лучше полностью заменить – стоимость у него низкая (порядка 200-300 рублей).

Проверка работоспособности генератора

Если устройство работает некорректно, то могут наступить неприятные последствия. Если от устройства исходит малый заряд, то аккумулятор автомобиля быстро садится. Соответственно машина может просто заглохнуть. Чрезмерное напряжение также плохо, так как оно способно повредить всю электрическую систему машины.

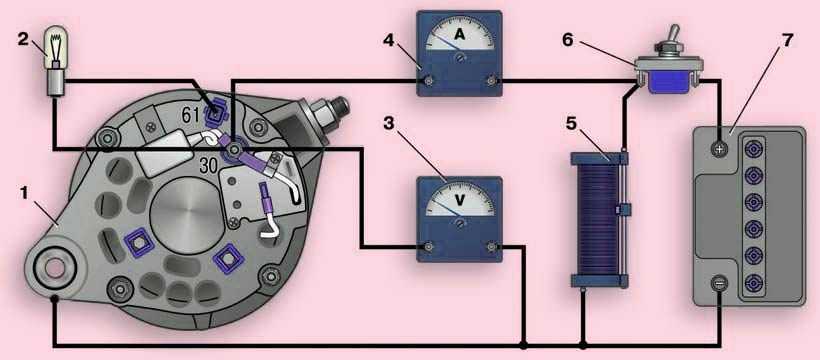

Схема соединений для проверки генератора на стенде: 1 – генератор; 2- контрольная лампа 12 В, 3 Вт; 3- вольтметр; 4- амперметр 5-реостат; 6-выключатель; 7-аккумуляторная батарея. Схемы для проверки вентилей выпрямительного блока: а – проверка одновременно «положительных» и «отрицательных» вентилей; б-проверка «отрицательных» вентилей; е – проверка «положительных» вентилей; 1 – аккумуляторная батарея; 2- контрольная пампа; 3-генератор; 4-вывод «Б» регулятора напряжения; 5-провод общего вывода дополнительных вентилей. Схема для проверки дополнительных диодов: 1 – аккумуляторная батарея; 2- контрольная лампа; 3- генератор 4 – провод общего вывода дополнительных диодов. Схемы для проверки регулятора напряжения: а – выпуска с 1996 г.; б-выпуска до 1996 г.; 1 – аккумуляторная батарея; 2 – вывод «масса» регулятора; 3- регулятор напряжения; 4- вывод «Ш» регулятора; 5- вывод «В» регулятора; 6- контрольная лампа; 7- вывод «Б» регулятора напряжения.

Для замерки показателей мощности можно провести самостоятельные действия. Для этого понадобится тестер.

Процесс проверки мощности заключается в следующем:

Включаем зажигание.
Убеждаемся, что на панели приборов загорелись все лампы.
Запускаем силовой агрегат.
На панели может загореться значок аккумуляторной батареи. Он может также мигать тусклым цветом. Это будет свидетельствовать о том, что в цепи генератора появились повреждения.
Прогреваем двигатель до отметки 90.
Выключаем все электрические приборы.
Подключаем тестер к аккумулятору.
Нажимаем на педаль газа (это должен делать помощник) и удерживаем обороты в районе 2,5 – 3,2 000 оборотов.
Если на тестере возникла цифра 13В, то генератор функционирует исправно.
Снова отключаем электроприборы и проводим повторные измерения.
Обороты должны совпадать.
При исправном генераторе на тестере появится отметка 14,7В.

Вместе с этим рекомендуется следить за звуками генератора. Если появится гул, то скорей всего в замене нуждается лишь подшипник, так как он износился.

Пошаговая замена щеток генератора на ваз 2114

Теперь стоит выяснить как в кратчайшее время быстро сделать замену щёток генератора ВАЗ 2114. Также рассмотрим процесс снятия генератора и другие сопутствующие аспекты

Важно знать, что проблемы с электрооборудованием могут возникнуть не только по причине того, что щетки на генератора на ВАЗ 2114 износились. Проблемы могут возникнуть и в ремне привода генератора

Если он имеет плохое натяжение и когда резко увеличивается скорость слышатся визги, это означает то, что деталь просто проскальзывает по шкивам на коленвале и устройстве. Для проверки натяжения достаточно повернуть ремень. Если изгиб его минимален, корень проблемы не в этой детали. При проверке возможно обнаружить трещины, что свидетельствует о том, что срочна необходима полная замена ремня.

Как быстро заменить в ВАЗ 2114 щетки генератора

Для замены щёток генератора ВАЗ 2114 необходимы такие инструменты:

рожковые ключи;
разные отвертки.

Процесс замены осуществляется так:

Обесточивание авто. Наилучший вариант – снять клеммы.
Снятие с генератора обесточенных проводов.
Снятие передней крышки, выполняющей защитные функции и выкручивание нижнего крепления с блока двигателя.
Откручивание шкива. Прежде чем выполнить эту операцию следует зафиксировать в одном положении ротор. Таким образом можно обеспечить его неподвижность и обезопасить от возможности вращения.
Снятие внешнего кожуха. Откручивание пластиковой закрывающей узел щеток крышечки, расположенной внутри генератора.
Вытащить сам регулятор напряжения. Под ним можно увидеть щеточный узел.

Важно помнить! Иногда простой заменой щеток генератора на ВАЗ 2114 обойтись невозможно. В некоторых ситуациях необходима полная диагностика системы

Например, если возникли серьезные поломки машины. В такой ситуации необходимо провести полную проверку всех систем и узлов. Возможна и другая ситуация: нужно проверить насколько правильно работает электрооборудование по нормам ТО.

Если возникла потребность в том, чтобы полностью снять генератор, то следует найти болты, держащие крышку внешнего кожуха, и открутить их. Затем необходимо их снять. Затем приступить к съему задней защиты. Возьмите отвертку. С ее помощью необходимо поддеть защиту. Потребуется применить небольшие усилия силу и надавить на устройство.

После этого необходимо осмотреть все места, в которых деталь соединяется с блоком мотора. Крепежные элементы необходимо полностью открутить и снять генератор целиком.

Возможно само устройство будет находится в рабочем состоянии и замена требуется лишь щёток генератора в ВАЗ 2114 без снятия устройства. В этой ситуации все работы производятся гораздо легче. Нужно будет провести неполную разборку по описанной выше схеме.

Непосредственно замена щёток генератора ВАЗ 2114 происходит так:

Посадочные места под щетки на генератор ВАЗ 2114 продувают сжатым воздухом.
Затем их протирают кусочком материи.
Сами щётки на генератор ВАЗ 2114 вынимают и отпаивают их от контактов. Здесь потребуется умение работать с паяльником. Однако это не так сложно, как может показаться изначально и какие-либо сложности вряд ли появятся.
Затем производят зачистку контактов и проверку качества работы поджимающих пружин.
Старые заменяют новыми щетками на генератор на ВАЗ 2114 и припаивают контакты к ним.

Как видите, ничего сложного нет. Теперь вы сможете провести все работы по замене щёток генератора ВАЗ 2114 самостоятельно без особых специальных знаний и умений. В крайнем случае можно найти в интернете соответствующее видео.

Натяжение ремня

Убедитесь в том, что ремень генератора ВАЗ-2115 установлен правильно. Если при включении света появляется свист, это говорит о том, что натяжение недостаточное.

Чтобы избавиться от этой неисправности, вам нужно выполнить следующие действия:

Выкрутить ключом на «17» гайку, которой крепится генератор к верхней планке.
Заложить монтажную лопатку между корпусом генератора и блоком двигателя.
Потянуть лопатку в сторону радиатора, усиливая натяжение.
Затяните гайку после натяжения ремня.

Если натяжение ремня недостаточное, то при работе двигателя на приборной панели будет слабо светиться лампа контроля зарядки. Бывает и такое, что лампа то загорается, то тухнет. Проверьте исправность проводки, щеток и регулятора напряжения.

Признаки, говорящие, что пора менять щетки генератора:

Генератор – это главный узел в системе подачи электроэнергии автомобиля. Иногда он выходит из строя, но не стоит его выбрасывать и спешить покупать новый. Часто проблема в том, что стерлись щетки генератора и достаточно их заменить для дальнейшей бесперебойной работы этого узла. Замена щеток генератора достаточно простая процедура, но для начала стоит выяснить, какие признаки могут указывать на износ щёток.

Часто при проведении профилактического осмотра автомобиля не уделяют внимание различным мелочам. Щетки генератора – одна из таких мелочей, если они сотрутся, то генератор перестанет подавать зарядку аккумулятору

Специалисты рекомендуют осматривать щеточный узел раз в 45-55 тысяч километров пробега. Диагностику щёток можно провести, не снимая генератор, а в некоторых случаях может даже получится их заменить без снятия основного узла.

Электроприборы автомобиля неожиданно отключаются (даже в процессе движения);
Фары, габариты и даже подсветка салона тускнеет и мигает;
Резкое снижение напряжения бортовой сети автомобиля ;
Резкая разрядка аккумулятора, который в дальнейшем будет очень сложно перезарядить.

Каждый из данных пунктов может указывать на износ щёток генератора, которые располагаются внутри этого узла. Многие задаются вопросом, как проверить щётки. Для того чтобы проверить, какова остаточная длина щеток генератора, достаточно отключить генератор от АКБ и снять регулятор напряжения. После этой процедуры можно на глаз определить, насколько стёрлась любая из щёток генератора. Если длина будет менее 0, 5 сантиметра, менять щётки нужно однозначно. Проверка щеток должна проводиться при плановом осмотре генератора.

Как поменять подшипник на генераторе «Элтра» у Lada 2114 – снятие и разборка узла

Первый шаг – снимаем минусовую клемму АКБ;
Выкручиваем болт у нижнего крепления (3);

Теперь убираем защиту клеммы у механизма (2), далее откручиваем гайку у контакта.

Находим и откручиваем верхний болт крепления (1).

Снимаем ремень (4) со шкива (5) и вынимаем агрегат из-под капота.

Отчищаем от грязи, а потом зажимаем генератор в тисках, используя разводной ключ с накидным на 24, откручиваем гайку шкива, предварительно нанесите WD-40.

Далее снимаем пластиковую крышку, используя отвертку.

Откручиваем болты, держащие выпрямительный блок, головкой 8 (10). Далее выкручиваем контактный болт.
Снимаем блок. Теперь выкручиваем стяжные корпусные гайки. Разбираем корпус.

Со снятием крышки возникают проблемы, так как там расположен шарикоподшипник, который посажен на вал якоря. Разборка корпуса показана ниже.

Как выпрессовать и снять подшипник без съемника

После разборки электрогенератора, передний п/ш спрессовывается с корпуса, а задний с вала якоря ротора. Следуете пошаговой инструкции.

Зажмите конструкцию в тисках или положите на жесткую поверхность.
Молотком через подобранную под размер внутреннего кольца оправку аккуратно выбиваем старую запчасть.

Задний элемент качения демонтируем способом без съемника (см.фото). Применяем два рожковых ключа на 17 или используйте съемник при его наличии.

Как заменить подшипники в генераторе ВАЗ 2114 на новые. Установка и обратная сборка узла

Смажьте Литолом посадочные поверхности (в корпусе и вал якоря ротора).
Запрессовка переднего элемента качения производится до упора молотком через головку. Для надежности сделайте завальцовку торца кернером.

На вал ротора задняя деталь запрессовывается при помощи головки 27 мм удлиненного типа или подберите кусок стальной трубы, с внутренним диаметром 20 мм, наружным диаметром 24-26 мм.

После установки новых запчастей, собираем агрегат по обратной технологии согласно схеме. Замена завершена, монтируем электрогенератор обратно.

Замена щеток генератора lada 2109 (ваз 2109)

После разборки генератора серии 37.3701 на автомобиле ваз 2109 наряду со статором и якорем, необходимо проверить работоспособность регулятора напряжения, щеткодержателя и конденсатора.

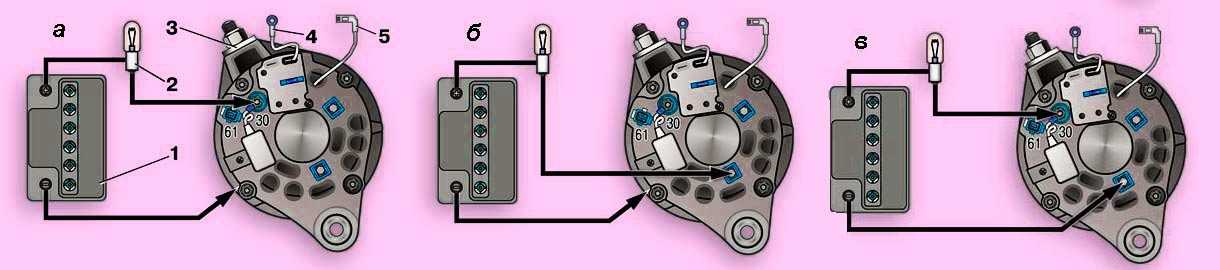

Проверка регулятора напряжения и щеткодержателя генератора. Для проверки потребуется источник тока, с возможностью смены напряжения. Например зарядка для аккумуляторной батареи. А так же контрольная лампа штатного напряжения.

Подсоедините контрольную лампу к щеткам регулятора. После чего подайте напряжение 12 В, подключив минус на массу, а плюс киньте на клемму регулятора. Контрольная лампа должна загореться. Далее увеличиваем напряжение до 15-16 В при этом контрольная лампа должна погаснуть.

Таким образом, если лампа при увеличение напряжения не погасла или вообще на загоралась, регулятор необходимо заменить в сборе с щеткодержателем.

Что касается самого щеткодержателя. Тут необходимо проверить прежде всего легкость перемещения щеток в своих посадочных пазах, а так же величину их выступания, которая не должна быть менее 5 мм. Так же не допускается наличие на поверхности щеток различных механических повреждений — сколов, глубоких царапин, трещин.

И в заключение остается проверить состояние конденсатора. Для его проверки потребуется мегомметр или обычный тестер, переключенный в режим замера сопротивления в диапазоне 1-10 МОм. Включаем прибор, то есть он будет показывать сопротивление стремящееся к бесконечности, после чего подключаем выводы тестера к конденсатору и в момент подключения, сопротивление должно уменьшаться, а затем снова начнет стремится к бесконечности. Если у вас так же, значит конденсатор исправен. В противном случае производим его замену.

На этом ремонтные работы по проверке регулятора напряжения, щеткодержателя и конденсатора генератора 37.3701 на ваз 2109 завершены.

Проверить регулятор напряжения ВАЗ 2109 можно двумя способами: непосредственно на машине и после снятия. Его замена в случае выхода из строя осуществляется всего одним инструментом — отверткой. Чтобы проверить работоспособность узла, вам нужен тестер и блок питания с регулировкой (для второго способа). Как же выявить неисправность этого узла автомобиля? Давайте рассмотрим два основных способа диагностики.
