Замена рулевых наконечников lada 2103 (ваз 2103) пошагово

Выбор новых деталей трапеции

Поскольку автомобиль ВАЗ 2107 снят с производства, найти оригинальные запчасти становится все сложнее. На дорогах стран СНГ рулевые тяги приходят в негодность довольно часто, поэтому запас «родных» деталей давно исчерпан. В последние годы комплекты деталей трапеции поставляются на рынок несколькими известными производителями:

«Белмаг»;
«Кедр»;
«Трек»;
Fenox;
Delphi;
«ВИС».

Полный комплект включает тяги, хомуты и корончатые гайки со шплинтами

Качество рулевых тяг указанных производителей примерно одинаковое, о чём свидетельствуют отзывы автолюбителей на форумах. Поэтому выбор новой запчасти сводится к соблюдению 3 правил:

Остерегайтесь подделок и не покупайте детали в сомнительных торговых точках.
Избегайте рулевых тяг неизвестных брендов, продающихся по бросовой цене.
Не перепутайте левый длинный наконечник с правым, если меняете часть трапеции.

Как обнаружить неисправность

Чтобы осуществить диагностику, нужно поставить машину над канавой или заехать на эстакаду и зафиксировать транспортное средство ручным тормозом. Взявшись одной рукой за стержень тяги около наконечника, надо резким движением надавить его вверх, а потом вниз. Исправный наконечник либо вовсе не имеет люфта, либо он составляет пару миллиметров, рукой это ощущается.

Случается, что в соединениях люфт отсутствует, но защитные пыльники порвались или потрескались. Если их не поменять, то постоянно набивающиеся в шарнир пыль и грязь сделают свое дело: узел быстро выйдет из строя. Изношенные пыльники подлежат обязательной замене. Для выполнения работы потребуется минимум инструментов:

Съемник представляет собой металлический стакан с прорезью, для того чтобы его можно было надеть на сошку рулевого механизма или маятника. Такой есть почти в каждом гараже, где стоит ВАЗ 2106 или другая модель «классики» Жигулей.

Назначение и схема работы трапеции

Система тяг служит посредником между рулевым валом и поворотными кулаками передних ступиц. Задача механизма — синхронно разворачивать колёса в ту или иную сторону, подчиняясь вращению баранки. Трапеция расположена под двигателем на уровне днища автомобиля, прикреплена к элементам жёсткости кузова — нижним лонжеронам.

Рассматриваемая часть рулевого механизма состоит из 3 основных деталей:

средняя тяга прикручена к двум сошкам — маятникового рычага и червячного рулевого редуктора;
правая тяга крепится к поворотному кронштейну маятника и цапфе поворотного кулака переднего правого колеса (по ходу движения авто);
левая тяга соединена с сошкой редуктора и кулаком левой передней ступицы.

Рычаги трапеции механически связывают руль с механизмами передних колёс

Средняя тяга представляет собой полый металлический стержень с двумя шарнирами. Две боковые тяги — это сборные элементы, состоящие из 2 наконечников, — длинного и короткого. Между собой детали соединяются резьбовым хомутом, стягивающимся двумя болтами.

Средняя секция предназначена для жёсткого соединения сошек редуктора и маятника

Как работает трапеция:

Водитель поворачивает руль, вращая вал и хвостовик редуктора. Червячный механизм передаёт на сошку меньшее количество оборотов, но увеличивает крутящий момент (усилие).
Сошка начинает поворачиваться в нужную сторону, увлекая за собой левую и среднюю тягу. Последняя через кронштейн маятника передаёт усилие правой тяге.
Все 3 элемента сдвигаются в одну сторону, заставляя синхронно поворачиваться передние колёса.
Маятниковый рычаг, закреплённый на втором лонжероне, выступает дополнительным шарнирным подвесом системы. В старых версиях маятников сошка крутится на втулке, в новых элементах — на подшипнике качения.
Шаровые пальцы на концах всех тяг позволяют двигаться трапеции в одной горизонтальной плоскости независимо от сжатия пружин передней подвески.

Боковой рычаг состоит из двух наконечников, скреплённых хомутом

Увеличение крутящего момента червячным редуктором позволяет обходиться без гидравлических и электрических усилителей руля. С другой стороны, водитель физически ощущает проблемы с ходовой частью — стоит закиснуть шаровой опоре либо наконечнику тяги, и вращать баранку становится гораздо тяжелее.

Инсталляция спортивного руля без переходника на ВАЗ 2104—07

Если вас не слишком заботит облицовка рулевой колонки в салоне, то тюнинговое изделие от бренда Sparco, оснащённое быстросъёмным устройством, можно поставить на «четвёрку» без использования переходника. Суть способа — применить в качестве последнего центральную часть штатной баранки с широкой площадкой и шлицами, а всё остальное просто отрезать. Для работы вам потребуется:

дрель электрическая со сверлом 6,5 мм;
длинные болты М6 – 6 шт.;
молоток и керн;
болгарка с кругом по железу;
шестигранный ключ под размер болтов;
штангенциркуль, линейка.

Первым делом нужно вырезать болгаркой центральную часть штатного руля и аккуратно обработать края. Дальше порядок такой:

Сняв размеры с быстросъёмного механизма, где выполнены 6 отверстий для крепления, разметьте под них отрезанную часть. Центральные отверстия обеих деталей должны совпадать.
Подрежьте торцы отрезанного элемента, чтобы они не мешали плотному прилеганию нового руля.
Просверлите отверстия, предварительно наметив их керном.
Болтами прикрутите получившуюся деталь к механизму спортивной баранки.

В результате шлицевая часть старого руля послужит креплением для нового. Дальше устанавливайте и настраивайте его в обычном порядке.

Назначение и необходимые проверки системы управления транспортным средством

Передача усилия к поворотным рычагам от рулевого механизма осуществляется при помощи тяг, которые являются составляющей частью, так называемой, трапеции. Этот узел состоит из:

редуктора;
длинной штанги;
маятникового рычага;
два длинных наконечника;
два коротких наконечника;
два зажимных устройства со стяжными хомутами.

Основные неисправности системы управления у вазовских моделейОт перечисленных деталей зависит управляемость, комфорт и безопасность передвижения

Поэтому контролю над их состоянием следует уделять повышенное внимание и не нарушать график периодических осмотров. Некоторые предпочитают доверять мастерам СТО, но, если разобраться, то подобная операция вполне выполнима в домашних условиях

Для этого будет достаточно наличия смотровой ямы или эстакады. Далее обследуем:

состояние резиновых пыльников;
осевое перемещение пальцев;
наличие трещин;
шарниры на наличие зазоров;
крепление маятника к кузову.

Далее необходимо проверить люфт руля. При покачивании влево-вправо, свободный ход допускается не более 2 см. Нажать педаль тормоза и испытать легкость хода «баранки» — она должна сравнительно легко вращаться.

Устройство механизма

Чтобы выполнить ремонт рулевой колонки на автомобиле ВАЗ 2107, сначала необходимо разобраться в его устройстве, а также принципе работы.

Семерка во многом схода с «копейкой». Потому устройство и конструкция получили незначительные изменения. В состав конструкции входят:

Механизм, который передает усилие водителя на исполнительные составляющие;
Рулевой привод, который осуществляет поворот на заданный водителем угол.

В свою очередь, механизм рулевого управления состоит из:

Составного вала с карданной передачей;
Руля (рулевая колонка вместе с рулевым колесом диаметром 520 мм);
Червячного редуктора рулевого механизма ВАЗ 2107.

Система управления имеет следующие компоненты:

Сошка;
Маятниковый рычаг;
Поворотные рычаги;
Рулевые тяги на ВАЗ 2107 (одна средняя, две боковые).

Наружные тяги включают в себя две части, что позволяет менять их размер, регулируя угол схождения.

Комплект рулевых тяг/наконечников для ВАЗ 2107

Принцип действия рулевого механизма выглядит так:

Водитель начинает вращение рулем, размер колеса которого обеспечивает достаточно простое выполнение этой задачи;
По средствам составного вала активизируется червячный редуктор, который понижает число оборотов;
Рулевой механизм смазывается специальным маслом (ТАД 17), залитым в редуктор;
Червячные шестерни вращаются, что вызывает перемещение двухгребневого ролика;
От этого, в свою очередь, поворачивается вторичный вал;
Насаженная на вторичный вал солка совершает поворот, тянет за собой систему тяг;
Эти компоненты оказывают воздействие на рычаги, осуществляющие синхронный поворот колес на необходимый, заданный водителем угол.

Детали картера рулевого механизма

1 — картер; 2 — сошка; 3 — нижняя крышка картера; 4 — регулировочные прокладки; 5 — наружное кольцо подшипника вала червяка; 6 — сепаратор с шариками; 7 — вал сошки; 8 — регулировочный винт; 9 — регулировочная пластина; 10 — стопорная шайба; 11 — вал червяка; 12 — верхняя крышка картера; 13 — уплотнительная прокладка; 14 — втулка вала сошки; 15 — сальник вала червяка; 16 — сальник вала сошки.

Детали

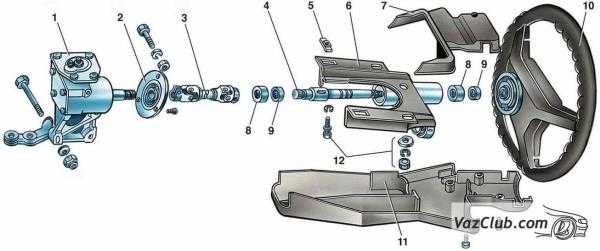

1 — картер рулевого механизма; 2 — уплотнитель вала; 3 — промежуточный вал; 4 — верхний вал; 5 — фиксирующая пластина передней части кронштейна; 6 — кронштейн крепления вала рулевого управления; 7 — верхняя часть облицовочного кожуха; 8 — втулка подшипника; 9 — подшипник; 10 — рулевое колесо; 11 — нижняя часть облицовочного кожуха; 12 — детали крепления кронштейна

Процесс замены рулевых наконечников

Замена наконечников рулевых тяг — это процедура не из легких и может отнять много сил и времени.

Теперь, перейдем непосредственно к вопросу замены. Для начала необходимо собрать необходимый инструментарий. Что же пригодиться в процессе: домкрат, набор ключей (19, 24, 27), баллонный ключ, монтировка и молоток, ВД-40. Когда все необходимое собрано, покупаем новые наконечники и переходим к процессу замены:

Ставим автомобиль на домкрат, при этом, не забыв зафиксировать его от отката.
Демонтируем колесо.
Выворачиваем руль максимально в противоположную сторону от места замены. Это упростит доступ к необходимой детали.
Вынимаем фиксирующий шплинт.
Откручиваем фиксирующую гайку.
Теперь, можно выпрессовывать наконечник с посадочного места на стойке. Сделать это можно при помощи специального съемника или монтировки с молотком.
Для того, чтобы не ехать на развал-схождение замеряем штангелем расстояние, как показано на фото. Но, все-же после таких ремонтных работ рекомендуется съездить на процедуру «развал-схождение», чтобы предотвратить неправильное положение колес и износ.
Откручиваем фиксирующую гайку тяги. Делается эта операция двумя ключами.
Вынимаем тягу с посадочного места.
Сборка проводится в обратном порядке.

Признаки неисправности

Признаком выхода из строя может стать посторонний шум в передней части подвески или уклон автомобиля при движении в сторону, при этом руль будет стоять ровно.

Выбор детали

Выбор любой автомобильной детали — это тяжело. Особенно этот вопрос касается ходовой части, которая отвечает за управление автомобилем и безопасность, в первую очередь. Поэтому, к выбору изделия стоит подходить тщательно и взвешенно. Так, кроме оригинального рулевого наконечника существует ряд аналогов, которые стоит и рекомендовано к установке на автомобиль.

Оригинал на ВАЗ-2114

2108-3414056 и 2108-3414057 — оригинальные каталожные номера правой и левой рулевых тяг, которые производятся на заводе АвтоВАЗ. Устанавливаются в посадочные места легко и не требуют переделок или прочих модернизаций. Средняя стоимость составляет 1 500 рублей за комплект.

Аналоги

Кроме оригинальных запасных частей существует ряд аналогов, которые рекомендованный к установке и полностью сертифицирован. Итак, в таблице ниже наведен список с указанием названий производителей, каталожных номеров и цен на рулевые наконечники, которые можно установить на ВАЗ-2114.

Последствия несвоевременной замены

Теперь, когда все основные процессы рассмотрены, также необходимо поговорить о вопросе последствий несвоевременной замены рулевого наконечника, а также последствиях, к которым это может привести:

Самое страшное последствие — это дорожно-транспортное происшествие. Вследствие него может быть нанесен ущерб не только автомобилю, но и жизни и здоровью человека. Случиться это может по причине того, что оборвётся палец наконечника. При этом автомобиль будет неуправляемый. И именно это, приведет к столкновению с другим транспортным средством, или съезду в кювет.
Повышенный износ. В данном случае, изнашиваться будет не только резина, но и амортизатор потребует замены. А самое обидное, что износ коснется и второго, противоположного, наконечника, поскольку нагрузка будет распределяться не равномерно. Это может привести к дополнительным затратам.

Устройство рулевой колонки

В ВАЗ шестой модели устройство рулевой колонки аналогично множеству других транспортных средств. Назначение этого узла управления автомобилем – трансляция мышечных усилий водителя, вращающего руль, на вал рулевой колонки червячного типа с последующей передачей усилия вращения на колесную пару. Непосредственно рулевая колонка крепится к кузовной части автомобиля тремя мощными болтовыми соединениями с использованием особого элемента крепежа и имеет жесткое сочленение с механизмом руля.

В крышке сверху размещается установочный болт, которым осуществляется регулировка рулевой колонки при необходимости. Такая надобность возникает в случае обнаружения повышенного люфта рулевой колонки, которая в своей проекции представляет вал из цельной металлической трубы, оборудованный в навершии шлицами и внешним резьбовым соединением для крепежа руля, а также шлицами изнутри для крепежа червячного вала в верхней позиции.

С учетом упрощенной схемы устройства рулевой колонки ВАЗ 2106 дефекты такого узла немногочисленны. В такой ситуации главное – в прямом смысле прислушиваться к работе колонки рулевого механизма, к тем звукам, которые она издает в ходе эксплуатации. Большое значение имеет своевременная диагностика и регулировка рулевой колонки, которую можно провести без привлечения специалистов-авторемонтников.

К типовым дефектам рулевой колонки относятся:

поскрипывания в рулевой колонке, вызванные повышенным износом компонентов, временными изменениями облицовки, дефектами элементов системы переключателя, расположенного под рулем;
люфт в рулевой колонке, который расценивается, как более серьезный признак неисправности механизма руля. Такой люфт рулевой колонки в итоге приводит к повышенному износу компонентов или их провисанию. В то же время люфт рулевой колонки по проекции оси изделия свидетельствует об ослабление соединений шлицов, что может спровоцировать ситуацию, когда шлицы начнут стираться.

Для устранения недостатков в функционале колонки руля при ремонте необходимо использовать ремкомплект рулевой колонки, с помощью которого можно устранить возникшие неисправности.
