Ремонт и замена руля на ваз (lada) 2113/2114/2115 своими руками

Рулевые наконечники: признаки неисправности

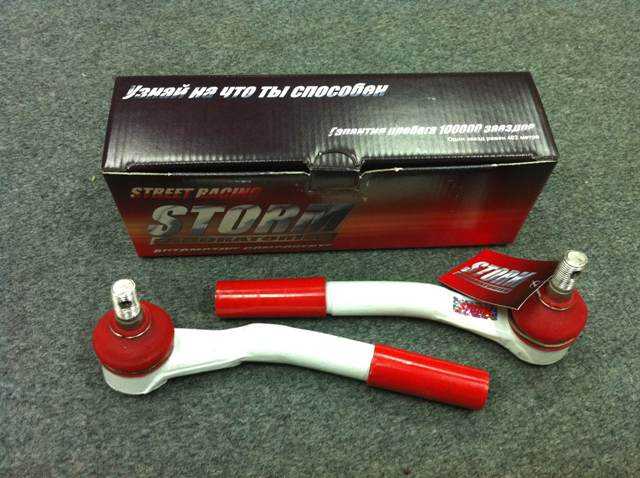

Новый набор наконечников для рейки ВАЗ

Рулевые наконечники заменяют при наблюдении следующих симптомов: при движении по неровностям, при ускорении движения, торможении ощущается стук, руль начинает вибрировать и трястись, в рулевой тяге замечены люфты, наблюдается отдача в педаль газа. Полностью проверить исправность наконечников можно при проверке целостности пыльников и пр.

Поскольку эти детали влияют на развал-схождение, их необходимо вовремя заменять, чтобы не начала неравномерно стираться резина.

Рулевые наконечники меняют сразу с обеих сторон (если один ломается, то через некоторое время сломается и другой).

При выполнении ремонтных работ по замене наконечников ВАЗ 2114 используют такие инструменты:

Ключ на «19», ключ на «24», ключ на «27».
Штангенциркуль.
Выпрессовочный съемник или монтажка.
Молоток.
Тормозная жидкость или химическое средство WD-40.

Все работы, связанные с заменой наконечников на ВАЗ 2114, можно выполнять или на подъемнике, или, как в данном случае, воспользоваться домкратом.

Замена

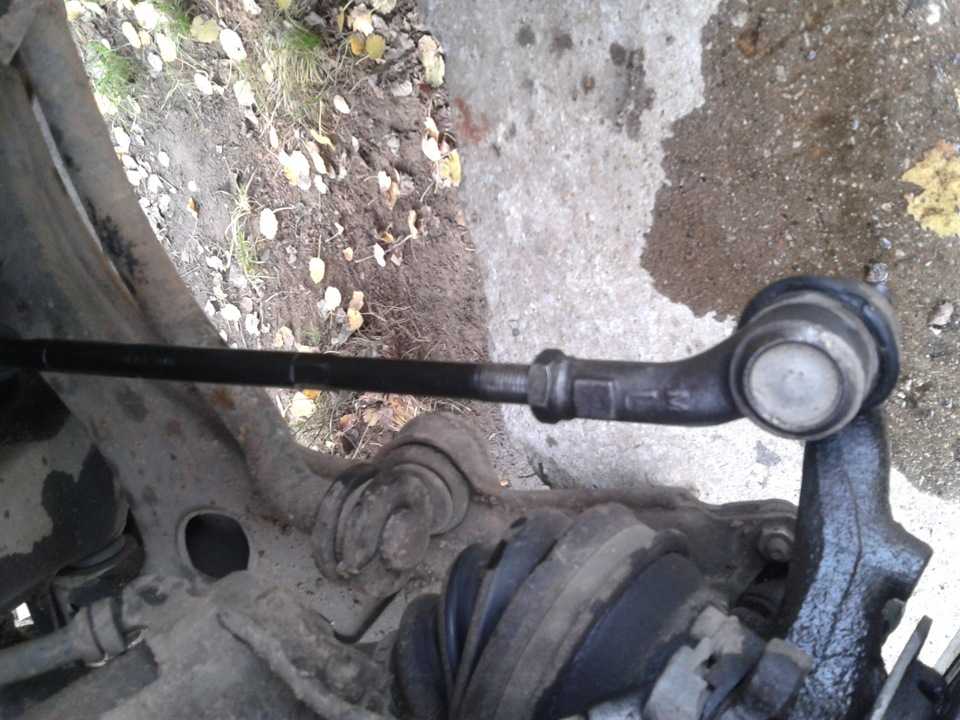

Выпрессовка наконечника рулевой тяги

Замена рулевых наконечников предполагает выполнения таких действий:

Машина фиксируется в неподвижном состоянии (при помощи противооткатных упоров и ручного тормоза);
Автомобиль подымается на высоту, снимается колесо со стороны, где будет производиться замена;
Руль поворачивается максимально до упора в противоположную сторону колесу (влево или вправо, смотря где производится ремонт);
Дальше нужно вынуть шплинт, применяя ключ на «19», открутить гайку крепления наконечника;
Пользуясь специальным инструментом, следует выпрессовать палец из рычага. При отсутствии инструмента можно применить молоток или монтажку;
Также делаются замеры углов при помощи штангенциркуля, чтобы ускорить монтаж колес;
Фиксируя положение муфты ключом на «24», надо открутить контргайку ключом на 27 (вращения по часовой стрелке). Она часто бывает закручена намертво (возможно, заржавела, прикипела). Чтобы гайка начала откручиваться, следует брызнуть на нее тормозной жидкостью или химическим средством WD-40

Также можно применить молоток – осторожно постучать им по гайке;
Рулевой наконечник надо отвернуть универсальным ключом, двигаясь против часовой стрелки;

Откручивание наконечника от поворотного кулака

Затем на ВАЗ 2114 устанавливается новый рулевой наконечник, детали предварительно промазываются моторным маслом;
Монтаж производится при соблюдении обратного порядка.

Такие манипуляции помогают убрать стуки и поскрипывание, а также улучшить управление автомобилем. Если после замены управление автомобилем неудовлетворительное, и наоборот, только ухудшилось, нужно отрегулировать схождение колес. Иногда специалисты советуют выполнять комплексную замену: заменить рулевые наконечники и рулевые тяги, так как ресурс у них приблизительно одинаковый.

Чтобы предотвратить возникновение подобных неисправностей, рулевые наконечники следует менять хотя бы раз в год.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Процесс демонтажа

Внутри баранки присутствует электроника – сигнал автомобиля ВАЗ 2114, поэтому в первую очередь необходимо отсоединить минусовую клемму аккумулятора. Повернув переднюю колесную пару в положение «прямо», можно начинать демонтаж:

Первым делом нужно открутить семь винтов на кожухах, расположенных под рулем. Когда крепления сняты, можно отсоединить нижний кожух. Верхнюю часть нужно снимать только тогда, когда рулевая колонка направлена вниз;

После этого необходимо снять декоративную накладку. У нее нет креплений, поэтому ее можно отсоединить плоской отверткой. Делать это нужно аккуратно, так как пластик здесь хрупкий. Под накладкой будет два винта, которые держат кнопку сигнала – ее тоже нужно демонтировать;
Далее следует открутить гайку крепления руля таким образом, чтобы она держалась на валу, то есть полностью снимать ее не нужно;

Открутите 2 болта, находящиеся за снятой накладкой и снимаем крышку и снимите пластиковый компонент

Когда последнее крепление удалено, руль можно сбить резким ударом и снять. В этом случае поможет резиновый молоток, который не повредит поверхность баранки.

Важно! Руль в автомобиле ВАЗ 2114 туго сидит на шпицах, поэтому при резком рывке детали могут повредиться. Когда ступица извлечена со шпицев, можно докурить гайку крепления

Установка рулевого колеса выполняется в обратном порядке. Важным моментом является кольцо переключателя указателя. При установке его нужно повернуть таким образом, чтобы штифт смог войти в паз кольца. Если на замену было куплено нестандартное изделие, то процесс проходит таким же образом, отличия могут быть только в креплении и фиксации.

Как заменить рулевое колесо на ВАЗ 2113-ВАЗ 2115?

Примечание! Не забудьте то что сигнал у автомобиля является электрической часть, поэтому если вы не скинете клемму минус с аккумуляторной батареи то когда будете откручивать при помощи металлической головки центральную гайку крепления руля, автомобиль будет сигналить и чтобы такого не произошло в начале скидывайте клемму, о том как это сделать читайте в статье: «Замена аккумулятора на автомобиле » пункт 1 прочите, кроме этого выньте ещё ключ из замка зажигания и поверните руль до самого упора пока он не заблокируется! (Ещё маркером метку установите на самом руле когда он будет в заблокированном положении находиться, а так же на панели приборов установите одну таким образом чтобы метки были друг на против друга)

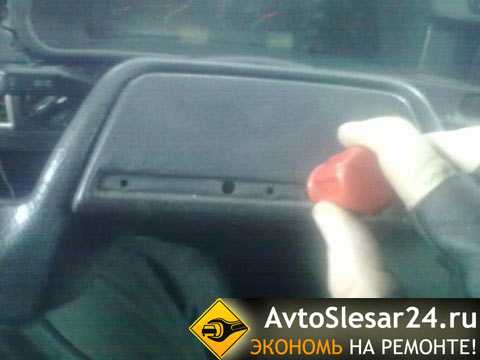

Снятие: 1) В самом начале операции отвёрткой подденьте накладку которая идёт по всей длинней крышки руля и после чего отсоедините её, данная накладка как вы видите на фото ниже крепиться на пластиковых держателях, поэтому отсоединить её не составит у вас труда но только действуйте аккуратней не сломайте её, а то новую придётся покупать, хотя на новом руле она у вас скорее всего будет.

2) Теперь крестообразной отвёрткой отверните два центральных винта которые крышку рулевого колеса крепят, а когда данные винты будут выкручены, снимите крышку.

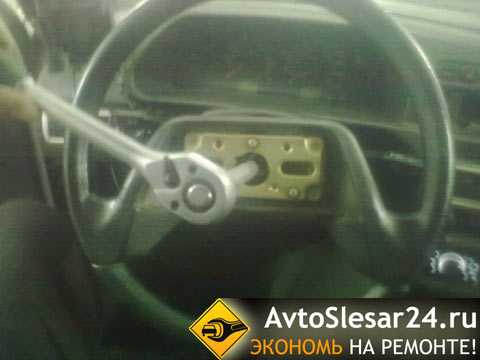

3) Затем удлинителем или воротком с надетым на него накидной головкой, открутите ту самую центральную гайку (Указана красной стрелкой) которая крепит руль на валу, но только до конца эту гайку выворачивать не нужно, а иначе когда будете сдёргивать руль с вала эта гайка по инерции на вас полетит и травмирует в итоге, поэтому открутите её только лишь на несколько оборотов и после чего руками возьмитесь за руль и покачивая его, снимите с вала на котором он сидит, а после этого отверните гайку до конца и спокойно без каких либо усилий снимите руль с автомобиля.

Примечание! В том случае если он сидит на мертво, тогда молоток возьмите и выколотку из мягкого металла, кроме этого запаситесь ещё помощником (Просто без него трудно будет), ваши действия: Бейте молотком по выколотке из мягкого металла, данная выколотка должна у вас будет направлена и прижата к торцу рулевого вала по нему то и нужно будет осуществлять биение посредством выколотки, а помощник в это время пусть тянет на себя рулевое колесо пытаясь его сдёрнуть с рулевого вала!

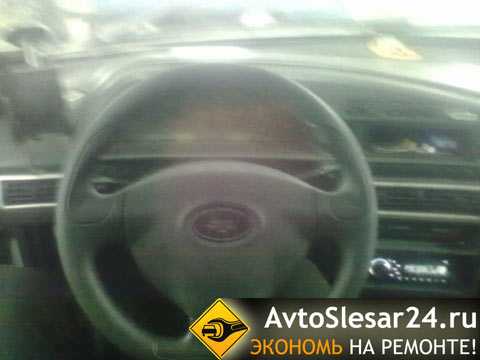

Установка: Новый руль если он у вас точно такой же как и предыдущий, устанавливать нужно следующим образом, в начале перенесите метку со старого руля на новый, после этого установите новое рулевое колесо на своё место таким образом чтобы метка на руле и на панели приборов совпали, кроме этого наверните центральную гайку крепления руля рукой, или же в головку её засуньте, но чтобы она из головки не выпала, вставьте между головкой и гайкой что ни будь, к примеру как показано на фото ниже, жилки от провода можно будет вставить.

Примечание! Если вы выберете вариант с вставкой жилок от провода, то в таком случае тоже вам нужно будет только лишь навернуть гайку, когда она немного насадиться на рулевой вал, жилки провода из накидной головки выньте и после этого полностью закрутите гайку крепления руля, если после всех проделанных операций рулевое колесо стоит криво, тогда проделайте все операции повторно!

Ещё кой что мы вам не сказали, если вам нужно будет поменять контактное кольцо звукового сигнала (Обычно при его выходе из строя, сигнал у автомобиля перестаёт работать), то оно крепиться всего на трёх винтах отвернув которые его можно будет беспрепятственно снять, но когда будете тянуть за него будьте осторожны, просто к нему ещё клемма провода подсоединена с низу, вы её сразу же увидите, её тоже нужно будет отсоединить от контактного кольца!

Дополнительный видео-ролик: На примере автомобиля десятого семейства, просмотрите ролик ниже, в котором показано как заменить руль на автомобиле.

Как снять руль на ВАЗ 2114 своими руками

Рули в семействе «Самары» обновлялись с каждой вышедшей моделью, в отличие от коробок передач, трансмиссий и другого железа. Обладателем самого качественной и удобной «баранки» стал ВАЗ 2115. Многие владельцы предыдущих поколений решили установить новый руль от последней модели. В данном материале подробно расписано, как снять рулевое колесо в автомобиле ВАЗ 2114. Стоит сказать, что эта инструкция подойдет и для других моделей «Самары».

Замена рулевого колеса – это внесение изменений в конструкцию автомобиля. Из-за такой модернизации у владельца ВАЗ 2114 могут возникнуть проблемы на техосмотре. Если водитель выбрал вариант из кустарной мастерской, то такое изделие может негативно повлиять и на безопасность. Лучшим решением будет выбор баранки от 2115 модели, так как ее вряд ли оценят, как внештатную деталь.

Снимаем старый руль.

Сначала фиксируем руль прямо и выравниваем передние колеса, затем снимаем клемму минус с аккумулятора.

Отсоединяем разъем автомобильного сигнала, а уже после этого откручиваем все винты кожухов рулевой колонки и нижнюю крышку облицовки рулевой колонки снимаем.

После того как сняли нижний подрулевой кожух нужно разблокировать и опустить вниз рычаг регулировки рулевой колонки и затем уже снять верхний подрулевой кожух.

При помощи отвертки снимаем декоративную накладку на сигнале, откручиваем все крепления кнопки сигнала и вытаскиваем ее.

Торцевым ключом гайку крепления рулевого колеса отворачиваем, но не до конца.

Если у вас нет съемника, то можно и при помощи рук нанести несколько ударов по направлению к себе по рулевому колесу, откручиваем гайку и снимаем автомобильный руль.

Далее мы меняем рулевое колесо, снимая декор и кнопку сигнала, после, закрепив руль, гайку отворачиваем и руль вынимаем, кожух руля тоже снимаем, и крепим его к новому рулю.

ВАЗ 2114: регулировка и подтяжка рулевой рейки. Замена рулевых наконечников

Рулевая рейка – составляющая часть рулевого механизма, при помощи которого управляют автомобилем. Это устройство имеет большой эксплуатационный срок и значительный уровень надежности. При возникновении неполадок, связанных с рулевым механизмом, иногда достаточно подтянуть рулевую рейку.

Признаки неисправности

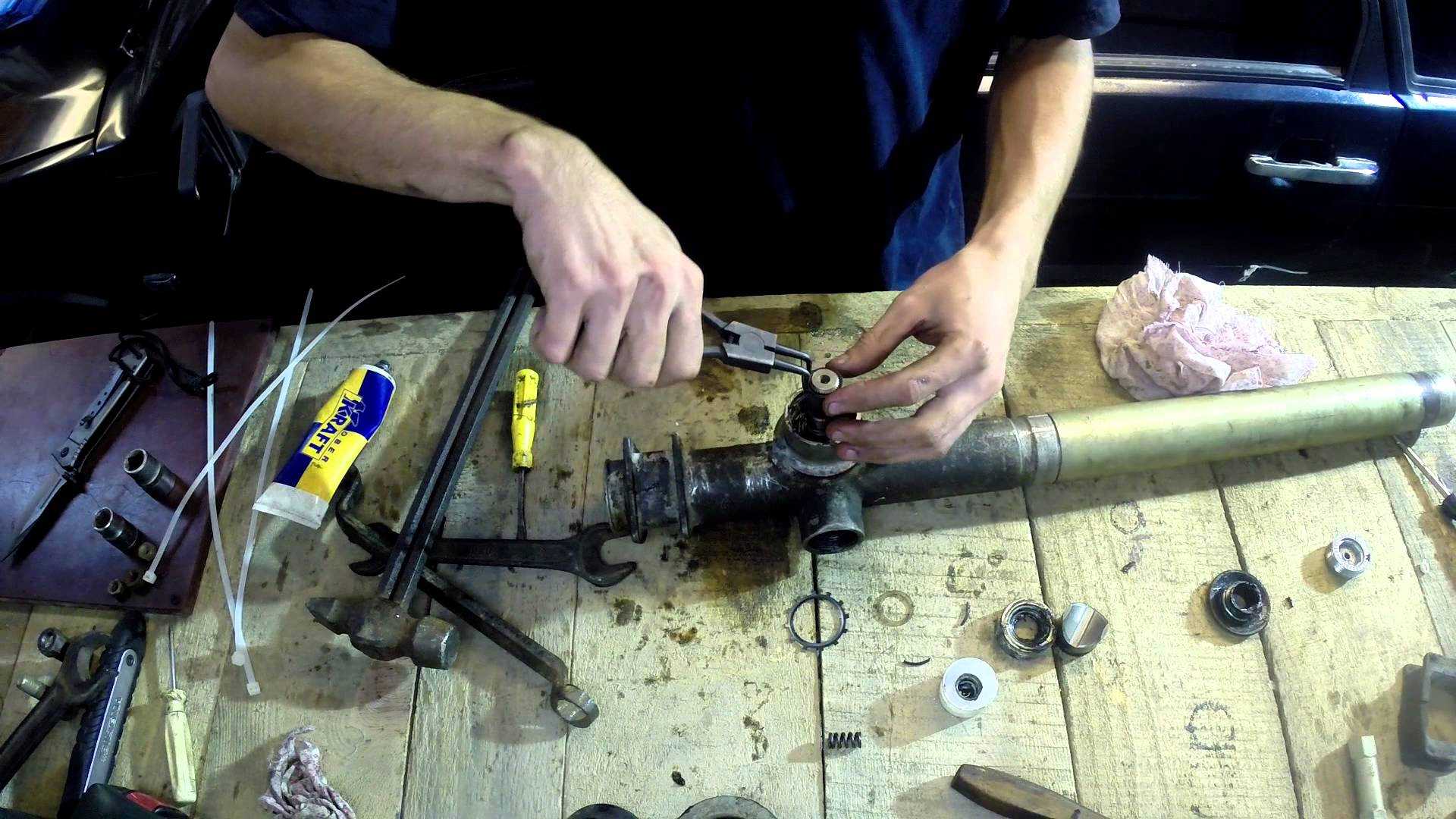

Полный разбор рулевой рейки в ВАЗ 2114

Грамотные водители знают, что передача усилия на колеса осуществляется через прямозубую или косозубую шестеренку, а та взаимодействует с зубчатой рейкой. Люфт в рейке устраняется при помощи прижимных пружин. Когда возникает стук рулевого механизма, ощутимый в случае наезда на препятствие, езде по неровностям, необходимо произвести наладку рейки.

Некоторые водители ВАЗ 2114 не знают, что люфты и поскрипывание в рейке можно устранить, полагают, что в машине ВАЗ 2114 нельзя подтянуть рулевую рейку. Регулировка помогает избавиться от люфтов и обеспечить качественное управление машиной. При этом следует понимать, что неправильная регулировка рейки ВАЗ может привести к ухудшению вращения руля. Это вызвано перетяжкой регулировочного винта.

Регулировка

Регулировка выполняется таким образом: можно снять рейку с транспортного средства или отрегулировать ее на нем. Первый способ применяется после ремонта машины, перед установкой. Чтобы просто отрегулировать рейку, работу выполняют непосредственно на машине.

Подтяжка рейки при помощи ключа

Для проведения работы необходимо иметь универсальный восьмигранник на 17 мм и разводной гаечный ключ. Все работы, связанные с устранением неисправностей, выполняются на подъемнике или смотровой яме:

Сначала автомобиль надо поставить на ручной тормоз, на задние колеса подложить какой-нибудь упор;
Потом необходимо заблокировать руль и обесточить бортовую сеть машины (снять минусовую клемму с аккумулятора);
Потом необходимо найти гайку, при помощи которой производится наладка рулевой рейки. Она находится на противоположной, повернутой к кузову, стороне крепления рейки. Иногда ее принимают за другую деталь;
Сначала следует помыть дно машины. В данном случае применяют подходящий аппарат (керхер, к примеру). Это делается для того, чтобы очистить гайку от слоя грязи. После очистки детали от загрязнения, в нее вставляют ключ для подтягивания рейки и настраивают ее положение. Инструмент вращается по часовой стрелке.

Таким образом, регулировка считается завершенной. Если после проделанной работы управление машиной неудовлетворительно, люфт и стук не исчезает, следует проверить состояние рулевых наконечников, возможно, их нужно поменять.

Спортивный руль (За и Против)

Заключение

над своей безопасностью. Худший вариант, если Вы купите руль, который сделан из твердого материала, и не способен деформироваться.

над ценой. фирменный руль, как правило, изготавливается на заводе, под тщательным надзором специалистов

Такого рода предприятия порой специализируются исключительно на «баранках», поэтому внимание, силы, знания и ресурсы направлены только на то, чтобы изготовить штурвал, который, однажды взяв в руки, уже невозможно отпустить. Цена качественного руля не может быть ниже штатного заводского.

над прохождением технического осмотра

Вы не пройдете ТО, если у Вас установлен альтернативный руль и нет сертификата, который подтверждает, что это рулевое колесо соответствует ГОСТ.

xn—2111-43da1a8c.xn—p1ai

Замена руля (снятие руля)

Как снять руль? Просто поменяв автомобильный руль на более стильный, вы можете улучшить дизайн автомобильного салона. Некоторые автолюбители предпочитают устанавливать рулевое спортивное колесо, которое привлекательно выглядит.

Но это не единственное его преимущество, кроме этого, такое колесо дает отличную возможность дополнительного контроля во время автомобильного движения. Фотографии сделаны на автомобиле ВАЗ 2114, но в принципе подойдут к следующим маркам машин:

Конечно, таким способом можно заменить руль и на иномарке, главное снять пластик. Чтобы поменять автомобильный руль, сначала надо выровнять передние колеса машины, руль во время этого должен быть установлен прямо. Затем снимите клемму со знаком «минус» с аккумулятора. Не забудьте отсоединить разъем автомобильного сигнала. После этого выкрутите все винты крепления кожухов рулевой колонки. Нижний подрулевой кожух требуется снять. Рычаг регулировки рулевой колонки разблокируйте и опустите вниз, потом переходите к снятию верхнего подрулевого кожуха.

Декоративную накладку на сигнале можно легко снять, поддев ее отверткой. Затем открутите все крепления кнопки сигнала, вытащите ее. Отверните гайку крепления рулевого колеса при помощи торцевого ключа или головки. Отворачивайте гайку не до конца! Сделайте метки положения автомобильного руля относительно вала, также отметьте положение выключателя указателей поворотов. Их можно сделать простым карандашом.

Нанесите по рулевому колесу несколько ударов по направлению «к себе», руль после этого должен выйти со шлицев. Когда имеется съемник, то разумнее воспользоваться этим инструментом. Потом открутите гайку, снимите автомобильный руль с рулевой колонки вала. Чтобы стало более ясно, как поменять рулевое колесо, посмотрите порядок действий. Снимаем декор и кнопку сигнала:

После, закрепив руль, держа его рукой, откручиваем гайку и вынимаем руль:

Кожух руля снимается и крепится к новому рулю.:

Руль снят? Тогда пора ставить в нейтральное положение подрулевой переключатель и устанавливать новый руль.Учтите – его спицы должны находиться в горизонтальном положении. Не забудьте повернуть кольцо переключателя указателей поворота – штифт на ступице рулевого колеса должен войти в паз кольца. Теперь закрутите гайку и подключите электрику.

Подсоедините к аккумулятору «минусовый» провод, проверьте работу подрулевого переключателя и звукового сигнала. Напоследок не забудьте испытать новое рулевое колесо в пробном заезде – при движении «по прямой» спицы руля должны быть в горизонтальном положении.
