Замена радиатора отопителя ваз 2110

Запчасти и инструменты

Прежде чем поменять протекающий или, возможно, забитый радиатор, нужно выбрать новый. Здесь вам – простор, вполне возможно, что вы захотите медный, ДААЗ или приоровский. Но постарайтесь самостоятельно определиться, посмотреть на форумах отзывы о разных моделях, а уже затем покупать.

Обратите внимание на состояние патрубков, вполне возможно, что им также нужна замена. Понадобятся еще хомуты, постарайтесь не ограничиваться тремя рекомендованными, запас, как известно, не помешает

Нужна будет крестовая отвертка, желательно – короткая. И еще – пинцет, без него установить защелки нелегко.

Прежде всего – нужно слить антифриз. Если он окажется чистым, его затем можно будет залить снова, уже в новый радиатор отопления, поэтому подготовьте чистую емкость.

Откручиваем для падения давления крышку на расширительном бачке. Затем находим позади модуля зажигания пробку, и полностью ее откручиваем. Выливается в сливное отверстие литра 4 антифриза.

Другой вариант – слив через расширительный бачок. Хотя этот способ менее удобен. Нужно снять шланг, отсоединив его от печки, а затем еще – резиновый патрубок.

После слива антифриза, ремонт в зависимости от образца отопителя, немного отличается.

Ремонт печки ВАЗ 2110

Большая часть поломок с печкой случается при смене сезонов. С приходом морозных дней она плохо греет либо вообще прекращает функционировать.

Возможные неисправности:

• Не регулируется температура отопителя.
• Сломан моторедуктор или заслонка.
• Протекает радиатор печки.
• Неисправен температурный датчик.
• Неисправен САУО.

Если плохо дует печка – в первую очередь нужно обратить внимание на блок управления или на исправность заслонки. При выходе из строя контроллера отопителя, – не поступает сигнал на заслонку

Следовательно, нужно проверить датчик температуры, установленный около осветительного потолочного плафона.

Температуру потока можно контролировать тактильным способом. Так проверяется датчик. В случае изменения показателя температуры исключительно в его крайнем положении, датчик следует заменить.

Когда вентилятором прибора нагнетается исключительно холодный воздух, это свидетельствует о поломке печки. В 90% случаев причиной поломки является моторедуктор. Эту деталь нужно заменить.

При плохом поступлении теплых воздушных потоков единственный выход – модернизация каналов подачи подогретого воздуха.

Если имеют место более существенные поломки, скорее всего, придется подумать об установке новой печки. Часто эти действия выполняются во время проведения тюнинга автомобиля собственными руками.

Печка старого образца

Вначале рассмотрим, как произвести ремонт радиатора отопления печки старого образца. Его снятие производится со стороны капота таким образом:

1. Снимаем резиновый уплотнитель жабо;
2. Находим под главным тормозным цилиндром винт, крепящий жабо и откручиваем;
3. Выкручиваем винты, крепящие правую часть жабо (их 4) ;
4. Отцепляем находящиеся на жабо 2 хомутика, крепящие шланги и провода;
5. Отсоединяем клемму «плюс» и провод «минус» вентилятора;
6. Левую часть жабо нужно отодвинуть вперед, не снимая полностью. Для этого достаточно открутить пару винтов;
7. Снять ветровую накладку;
8. Если таковая имеется, то клемму датчика, показывающего уровень тосола, нужно отсоединить. Убрать с расширительного бачка пароотводящий шланг.

Далее снимаем по очереди:

• Шланг омывателя переднего стекла;
• Стеклоочистители;
• Накладку ветрового стекла;
• Зажимы, крепящие корпус отопителя;
• Его переднюю часть вместе с вентилятором;
• Салонный фильтр;
• Другую часть корпуса вентилятора;
• Все шланги: подачи, обратки и пароотводящий;
• И, наконец, не без усилия можем снять корпус радиатора.

Если он у вас медный, и вы обнаружили в нем небольшую течь, не спешите выбрасывать, для него ремонт вполне возможен. Медь легко паяется, но если у вас такого опыта нет, лучше поручите это дело опытному мастеру. Поверьте – оно того стоит.

Все же на первом месте по качеству среди радиаторов – медный, а уже за ним идет ДААЗ. В любом случае прежде, чем менять, осмотрите агрегат, очистите его, оцените, возможен ли для него ремонт.

Устанавливая тот же, очищенный, уже исправленный или новый радиатор, следите, чтобы педалька пластикового корпуса вентилятора (лучше заменить его на алюминиевый) попадала точно в паз, иначе редуктор не сможет менять положение заслонки, и тепла вы не дождетесь.

Причины протекания радиатора печки и варианты устранения неисправности

Причин протекания теплообменника может быть несколько. Первая — это некачественное подсоединение патрубков и шлангов. Для устранения проблемы используются новые хомуты и производится плотное соединение стыковых мест. Вторая — это пробитый или пришедший в негодность через коррозии металла радиатор. Некоторые владельцы автомобилей пытаются устранить протекание путём пайки изделия, однако, такой ремонт не всегда оправдывает себя. Тем более пайке можно подвергать только более дорогие медные изделия. Места протекания в очень скором времени подвергаются коррозии, и проблема возникает повторно.

Правильным решением проблемы будет замена радиатора на новую деталь. А также причиной некачественной работы радиатора может оказаться его засорение или образование накипи на внутренних стенках изделия. В этом случае можно провести его промывку специальными средствами собственноручно или обратиться за помощью к специалистам автосервисов

Важно отметить, что услуги работников сервисных центров стоят очень дорого, потому более практичным вариантом является самостоятельное устранение неисправности

Определить источник утечки охлаждающей жидкости без разборки щитка в отсеке двигателя невозможно, потому лучше сразу приобрести новый теплообменник и провести замену пришедшей в негодность детали.

Устройство печки Ваз 2110 – 2112

Периодические неполадки в работе системы отопления для ВАЗ 2110 — вещь обыденная и распространенная. Потому владельцам этой модели от российского автопроизодителя то и дело приходится копаться в собственном гараже или отправлять авто на ремонт к специалистам со станций технического обслуживания.

Чтобы разобраться в том, как именно проводить ремонтные и профилактические мероприятия, для начала нужно ознакомиться со схемой печки, ее составными элементами.

Элемент	Особенности
Электродвигатель	На нем крепится вентилятор. Оба элемента способствуют нагнетанию подогретого воздуха внутрь салона
Радиатор	На этом компоненте основана вся работа системы отопления. Убери радиатор, и отопитель работать не сможет. Интересно, на печке нового образца отсутствует кран, который перекрывал поток охлаждающей жидкости через радиатор. В устройствах старого образца кран присутствует. Кран убрали для того, чтобы избежать протечек, которые были распространены на старых печках. Плюс от крана избавились ради более быстрого и эффективного нагрева салона. Хотя многие владельцы новых десяток с этим решением не согласны, потому при ремонте устанавливают на печку кран
Заслонки	В общей сложности печка их имеет три штуки. Первая отвечает за рециркуляцию воздухозаборника, вторая — за открытие и закрытие канала отопителя, а третья предназначена для управления и считается самой главной
Резистор	Данный элемент отвечает за скорость обдува салона горячим воздухом

Все элементы, включая дополнительные клапаны, щитки, штуцеры, объединены в единый блок. Он, заключенный в корпус, располагается в подкапотном пространстве недалеко от приборной панели.

ВАЗ 2110 печка дует холодным, почему?

Многие владельцы «десяток» жалуются на то, что в какой то момент печка постоянно дует холодным воздухом и никакие повороты рукояток системы автоматического управления отопителем, никак не спасают ситуацию. Проблем и неисправностей может быть масса. Например, неисправен сам контроллер САУО, потолочный датчик или микро моторедуктор, который просто не открывает или не закрывает заслонку. Еще одна причина, это воздух (воздушная пробка) в радиаторе отопителя, который просто не способен нагревать проходящий через него воздух. Далее схематичное изображение устройства отопителя ВАЗ 2110.

Заслонки печки ваз 2110

Часто причиной плохой работы отопителя «десятки» становится заслонка печки ваз 2110. Заслонка может не плотно закрываться или плохо открываться. Сама заслонка отопителя изготовлена из пластика, который может со временем деформироваться и плохо работать. Многие автовладельцы покупают металлическую заслонку и меняют её своими силами. Как проверить работоспособность и оценить состояния заслонки печки? Все довольно просто, снимаете центральный дефлектор воздуховода и вот она заслоночка! Смотрим на фото.

Дальше внимательно осматриваете заслонку, включаете печку, поворачиваете регуляторы на блоке САУО и смотрите работает ли заслонка вообще. Как она перемещается, плотно ли прилегает. Если она не реагирует на команды, значит проблема может быть вовсе и не в ней. За одно можете посмотреть, работает ли рычаг перенаправления воздушного потока от стекла к ногам.

Вентилятор печки ваз 2110

Определить работоспособность вентилятора печки довольно просто, по шуму. Если моторчик вентилятора сгорел, то работать он естественно уже не будет. Правда прежде чем бросаться менять вентилятор печки, необходимо убедится, что не сгорел предохранитель. Как мы уже писали выше вентилятор печки ВАЗ 2110 расположен не в салоне, а в подкапотном пространстве. Что бы до него добраться, вам необходимо будет снимать специальный фартук, который отделяет моторный отсек от корпуса отопителя, вакуумного усилителя тормозов и механизма стеклоочистителей. Собственно фото для наглядности ниже.

Вот мы и добрались до вентилятора печки, сняв фартук и кожух отопителя. Кстати, рядом вы увидите салонный фильтр, в кожухе чуть левее. Его необходимо вытащить и почистить. Если никто до вас фильтр не менял, за долгие годы эксплуатации он серьезно забит мусором и препятствует нормальной циркуляции воздуха, который засасывается в салон ВАЗ 2110.

Радиатор отопителя ваз 2110

Радиатор печки «десятки» расположен там же, где и вентилятор, то есть под капотом (см фото выше). Что бы его снять вам необходимо сначала вытащить из кожуха отопителя вентилятор. Если вы замечаете в салоне странный запах, поднимите половички, если там лужицы из тосола или антифриза, значит радиатор печки ВАЗ 2110 потек. Хотя возможно уже не держат хомуты… в любом случае придется разбирать и выяснять причину протечки. Далее предлагаем пару видео роликов демонстрирующих процесс разборки, снятия фартука, вентилятора печки, салонного фильтра и радиатора отопителя.

Устройство радиатора печки ВАЗ 2110

В случае необходимости, воздушный поток перед нагнетанием в салон нагревается. При этом он пропускается сквозь отопитель и может регулироваться при помощи рукояток управления.

Расположение радиатора – горизонтальное, находится он под приборной панелью в пластмассовом кожухе. Конструкция радиатора состоит из расположенного с левой стороны бочка и алюминиевых трубок, установленных в два ряда. Регулированием заслонок часть воздуха проводится сквозь трубки радиатора, остальная часть минует его. По сравнению с классикой, в ВАЗ 2110 не установлен кран, перекрывающий движение жидкости, поэтому печка с прогретым мотором также находится в прогретом состоянии. Конструкция обеспечивает малую инерционность системы – скорейшее достижение установленной температуры. А отсутствие крана избавляет от хлопот, связанных с его протечкой.

Выбор радиатора печки для ВАЗ-2110

Десятки имеют два типа отопительных систем, в зависимости от года выпуска транспортного средства. Машины, которые вышли с конвейера до осени 2003 года, оборудованы печками старого типа. Последующие модели оборудованы отопителями нового образца

При покупке радиатора печки важно принимать в расчёт этот факт, поскольку детали отличаются конструктивными характеристиками

Для транспортных средств ВАЗ-2110 в продаже существует два вида радиаторов. Самыми распространёнными являются алюминиевые изделия, которые отличаются не слишком высокой ценой и небольшим весом. Однако алюминий имеет невысокий уровень теплоотдачи и сильно подвергается коррозиям, потому срок службы таких изделий не очень длительный.

Более качественными являются медные радиаторы, которые характеризуются стойкостью к коррозиям и высоким периодом эксплуатации. Медные изделия имеют высокий уровень теплоотдачи, что значительно отражается на качестве обогрева салона транспортного средства. Единственный недостаток изделий — высокая цена. Какой радиатор приобрести, зависит от ваших финансовых возможностей и пожеланий.

Дополнительно для ремонта радиатора потребуется приобрести хомуты, желательно с запасом. А также при ремонте системы отопления желательно заменить патрубки, так как они часто подвергаются перепадам температур. Для ремонта также понадобится крестообразная отвёртка и технический пинцет для удобного демонтажа деталей.

После подготовки обязательных инструментов и покупки новых деталей можно приступить непосредственно к замене теплообменника.

Замена печки ВАЗ 2110

На первом этапе около четырех литров антифриза сливается в специально подготовленную емкость. Для этого используется сливное отверстие, находящееся на блоке мотора. Эти же действия можно выполнить и через расширительный бачок, с которого удаляется около одного литра тосола.

Со старым образцом придется выполнить следующие мероприятия:
1. Сначала снимается уплотнитель с ветровой накладки.

2. Откручивается правая сторона накладки, точнее четыре фиксирующих элемента в верхней части. Снимается два хомута, используемые для закрепления шлангов и проводов.

3. Выполняется отсоединение от кузова клемм и проводов «массы». Только после этих действий можно открутить крепеж левой половины накладки. Здесь есть одна тонкость, касающаяся жабо: его можно только отодвинуть вперед, снимать нельзя.

4. Далее, снимается накладка стекла, отсоединяется клемма датчика контроля над уровнем тосола, снимается воздушный шланг.

5. Отсоединяется шланг обмыва стекол, снимаются очистители, вентиляторные и радиаторные зажимы.

6. Снимаются все крепежные винты и детали.

7. Выполняется непосредственно замена прибора.

8. Сборка проводится в обратном порядке.

Ниже вы можете просмотреть видео о том, как своими руками заменить радиатор печки на ВАЗ 2110 старого образца.

Установка нового образца печки:

1. Фиксация прибора осуществляется в четырех точках – внизу под лобовым стеклом, над впускным коллектором и рядом с фильтром с левой стороны.

2. Если прибор условно разделить на две половины, правую из них следует открывать вправо.

3. Соответственно, левая снимается с небольшим поворотом вверх и в правую сторону.

4. Вначале выполняется демонтаж правой части.

5. Далее удаляется пароотводящий шланг.

6. Правая часть разделяется на два элемента с удалением скоб.

Ниже вы можете просмотреть видео о том, как самостоятельно установить радиатор печки на ВАЗ 2110 нового образца.

Самостоятельный ремонт печки Ваз 2110

Регулировка температуры в салоне транспортного средства производится посредством использования заслонки печки ВАЗ-2110, которая нередко выходит из строя. Рассмотрим подробно, как осуществить ремонт и замену заслонки отопителя ВАЗ-2110 своими руками, а так же других элементов отопительной системы

Регулировка заслонки печки Ваз 2110 – пошаговая инструкция

1. Для того, чтобы отрегулировать заслонку печки Ваз 2110 – 2112 выполняем следующие действия:
2. Регулировочный узел управления заслонками старого образца с вертикальным расположением рычажка.
3. Тяга заслонки «в ноги» — «в грудь».
4. Место крепления тяги заслонки «в грудь»-«на стекло».
5. Кончик тяги пришлось откусить бокорезами, т.к. он упирался в корпус при положении рычажка «в ноги».
6. Так выглядит управление заслонками нового образца с горизонтальным расположением рычажка.
7. Нерегулируемая тяга.
8. Направление движения отвертки для отжимания четырех фиксаторов в блоке заслонок нового образца.

Как заменить вентилятор печки Ваз 2110 – пошаговая инструкция

Для того, чтобы заменить моторчик печки Ваз 2110 – 2112 выполните следующее:

Первым делом до моторчика добраться будет нужно, он скрывается под накладкой которая под лобовым стеклом располагается, а внутри этой накладки, моторчик ещё в кожух помещён, поэтому не мало снять декоративных элементов придётся, более подробно как это всё осуществить, описано в статье под названием: «Замена салонного фильтра на ВАЗ 2110» и кстати, накладку которая под лобовым стеклом находится снять не получиться, не сняв щётки, а когда Вы её уже поднимать будете, обратите внимание под ней будет находится тройник (Место где он расположен смотрите на большом фото), отсоедините от него шланг который внизу подсоединяется (см. маленькое фото) и накладка после чего может быть снята с автомобиля

Идем далее, как только все элементы которые препятствуют доступу к кожуху в котором располагается моторчик будут сняты, разыщите провода идущие от мотора, а если быть точнее то один провод “Плюс” и один провод “Минус”, так вот минус (Указан зелёной стрелкой) закреплён на гайке (Указана синий стрелкой), Вы её отверните, а вот плюс (Указан жёлтой стрелкой) соединяется с другим проводом посредством колодки проводов и разъёма (см. маленькое фото), их между собой разъёдините.

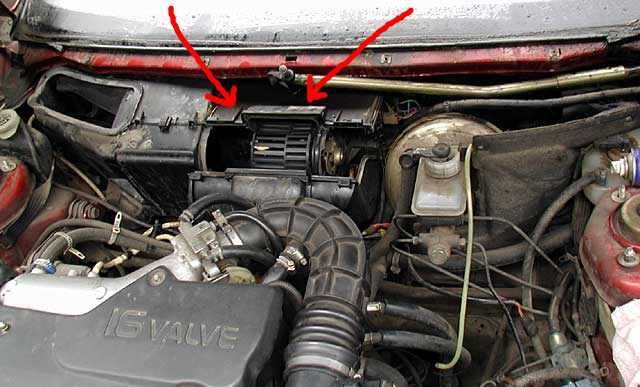

Потом подденьте при помощи плоской отвёртки четыре фиксатора (Они указаны стрелками) которые скрепляют между собой два кожуха, на одном из которых моторчик печки закреплён, все фиксаторы которые будут поломаны во время их снятия, обязательно поменяйте на новые, при обратной сборки, рекомендуется все фиксаторы до одного устанавливать на свои места, чтобы исключить перемещение корпусов между собой.

И в завершение, выкрутите все винты которые кожухи между собой скрепляют, данных винтов всего примерно 8 или 10 (Можем ошибаться), когда они все будут выкручены, корпуса можно будет разъединить (см. маленькое фото), но только запоминайте куда какие винты закручиваются, потому что они имеют разную длину и длинные Вы не сможете завернуть туда где короткие должны располагаться и наоборот.

Замена предохранителя печки Ваз 2110 (инструкция)

Для того, чтобы заменить предохранитель печки Ваз 2110 выполните следующие действия:

1. Выключаем зажигание и извлекаем предохранитель F18. Для этого на монтажном блоке конструкторы предусмотрели место для специальных щипцов, которыми удобно вынимать крепко сидящие предохранители.
2. Оцениваем состояние легкоплавкой нити. Удобнее всего работать с предохранителями в прозрачном корпусе. Если есть сомнения – проверяем целостность плавкой вставки. Для этого проверяем на короткое замыкание предохранитель контролькой или мультиметром.
3. Если предохранитель перегорел, заменяем его.
