Подключение ПТФ и клавиши управления

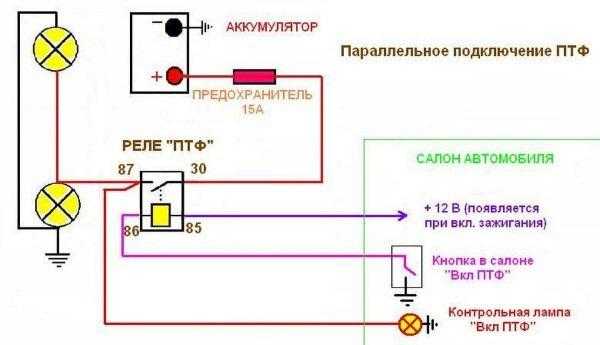

Схема подключения, которая идет в комплекте, несложная и разобраться в ней легко.
Вначале врезаем проводку данных осветительных приборов в монтажный блок, установленный под капотом, возле лобового стекла справа. Для этого откручиваем болты крепления этого блока и приподнимаем его, чтобы получить доступ к колодкам, с обозначением Ш7 и Ш8.
В этих колодках предусмотрено подключение туманок, хоть штатно они и не устанавливаются. В них подключается проводка от самих фар, а также от реле, идущего в комплекте. Все это нужно правильно подключить, и схема такова:
- Провод, выходящий от вывода «87», является массой и подключаем его к корпусу авто.
- Вывод «85» ведет на колодку Ш7 (подключается в разъем 17).
- Выводы «30» и «86» подключаются к колодке Ш8 (вывод «30» — к разъему 8, а «86» — к разъему 1).
От установленных фар «плюсовой» провод прокладываем через все подкапотное пространство, поскольку они подключаются к колодке Ш8, но только эти провода вставляются в разъемы 2 и 3.
Затем колодки подключаем к монтажному блоку, сам блок устанавливаем на место, подбираем место для монтажа реле ПТФ недалеко от монтажного блока.
Схема подключения управления противотуманок тоже простая — в комплекте есть кнопка, которую устанавливаем в посадочное место на панели.
Завод предусмотрел возможность подключения этих фар, поэтому под панелью имеется колодка управления. Чтобы все заработало, следует снять панель, найти требуемую колодку и подсоединить ее к кнопке. После панель ставится на место.
Для проверки работоспособности включаем габаритные огни на авто, а затем — ПТФ. При отключении габаритов, даже при нажатой клавише включения туманок, они должны гаснуть.
Установка данного светооборудования на ВАЗ 2114 при правильном подходе не должна занять много времени. Зато наличие работающих ПТФ на авто значительно улучшит освещаемость дороги в темное время суток.
Для чего нужны кнопка и реле
Для того чтобы установить на ВАЗ противотуманные фары, необходимо заранее собрать определённые детали или приобрести готовый комплект. Стоимость такого набора редко превышает одну тысячу рублей. В комплект ПТФ входят:
- провода с колодками и клеммами для конкретной модели ВАЗ. Стандартно их три штуки: один соединяет фары, второй идёт к реле от выключателя и третий — от реле к блоку предохранителей;
Набор проводов с клеммами и колодками для установки ПТФ.
- реле противотуманных фар;
Реле противотуманных фар на ВАЗ 2113, 2114, 2115.
- кнопка включения;
Кнопка для включения ПТФ на Ладу.
- клипсы и стяжки, которыми фиксируются провода;
Пластиковые стяжки и клипсы, которыми крепятся провода.
- противотуманные фары.
ПТФ на ВАЗ 2115.
Какие ПТФ предпочесть? Сами фары выбираются водителем на свой вкус, но главное при выборе — не ошибиться с мощностью, дабы не перегружать генератор и электропроводку автомобиля. Фары с ксеноном лучше не приобретать: генератор имеет определённый запас мощности, но при этом не рассчитан на слишком высокие нагрузки. Обычных лампочек будет вполне достаточно.
Для чего нужны «противотуманки»
Основная задача ПТФ — освещение пространства перед автомобилем. Правильно отрегулированные «противотуманки» способны осветить отрезок дороги длиной 10–15 метров. Такого расстояния вполне достаточно для безопасного передвижения на машине в условиях плохой видимости. Включение и выключение подобных осветительных приборов должно полностью контролироваться водителем.
Регулировка противотуманных фар осуществляется в процессе их установки. Процедура не занимает много времени, но требует внимательности и аккуратности. Самостоятельно можно установить задние и передние ПТФ.
