Замена смазки в КПП

Начнем с коробки передач, так как для многих начинающих водителей именно эта составляющая является дикими дебрями, в которых они ничего не понимают. Замена масла в коробке ваз 2108 проводится обязательно на домкрате. Прежде чем начать заменять его, нужно будет вооружиться специальной емкостью, куда будет сливаться старая смазка.

Кроме того, прежде следует знать о том, что в 4-ступенчатую КПП влезает ровно три литра смазочной составляющей, а в 5-ступенчатую — 3,3 литра. Что касается рекомендованной производителем марки, то это 80W-85 или GL-4432.

Сливная пробка коробки передач Ваз 2108 находится снизу КПП. Бывает и так, что на старых коробках есть еще и отдельная заливная пробка, которая находится рядом.

Теперь мы можем начать замену масла в кпп.

Итак:

для начала нужно будет снять резиновый колпачок и очистить его;
затем прочистить сапун в КПП и одеть колпачок на место;

теперь нужно слить масло;
открываем сливную пробку на КПП (прежде под нее нужно будет подставить емкость);
ждем, пока стечет все.

Примечание. Чтобы масло стекало быстрее, рекомендуется проводить данную операцию на разогретой КПП. Другими словами, менять смазку КПП нужно сразу же, после остановки автомобиля, так как холодное масло стекает хуже и может полностью из коробки не вытечь.

после того, как оно полностью вытечет, следует закрутить сливную крышку на место;
потом нужно вытащить специальный щуп, который предназначен для отслеживания уровня смазочного материала.

Примечание. На старых коробках передач данный щуп находится в заливном отверстии. Его нужно оттуда снять и вместо него одеть воронку.

берем свежее масло и заливаем его в воронку.

Примечание. В процессе заливания смазки нужно следить за ее уровнем при помощи того же щупа. Как и было сказано выше, уровень должен быть равен 3 литрам, если коробка ваз 2108 четырехступенчатая и 3,3 л, если пятиступенчатая. На уровне отмечено бывает не количество масла в литрах, а бывают нанесены метки. Нужно налить столько масла, чтобы уровень его доходил до середины, между метками «минимум» и «максимум».

Стоит отметить, что на ваз 2108 могут стоять и коробки без щупа. Как и говорилось выше, на таких образцах заливная и сливная пробки находятся рядом и заливать жидкость уже приходится специальным инструментом — шприцом.

Чтобы в процессе не совершить ошибок, рекомендуется сделать так, чтобы замена масла в ваз 2108 (видео ролик можно посмотреть здесь) проходила в присутствии знающего человека, соседа, друга или знакомого. Достаточно будет единожды сделать это самостоятельно, как уже потом трудностей возникать не будет.

Установка противотуманных фар на ВАЗ-2109

Первым делом устанавливаем кнопку-активатор ПТФ. Модели авто, на которых установлена “высокая” приборная панель, имеют для этого штатное место.
Снимаем маскировочную решетку динамика и откручиваем сам динамик. За ним располагаются провода с фишками для подключения кнопки включения и индикатора их работы.
Освобождаем место для кнопки включения, подключаем все фишки и устанавливаем обратно динамик и маскировочную решетку.
Затем производим подключение монтажного блока. Размещается он под капотом и выглядит как черный ящик. Откручиваем крепления и слегка приподнимаем его для обеспечения доступа к контактам.
Затем протягиваем проводку от птф и от реле (за исключением провода массы) к монтажному блоку.
Отключаем контакты Ш8 и Ш7 от “черного ящика” и подключаем клеммы таким образом, как это показано на схеме:
Устанавливаем подключенные разъемы обратно в монтажный блок.
После этого помещаем блок предохранителей на свое место. Реле фиксируем на корпусе, а под болт, которым зажимаем крепление, устанавливаем “массу”. Обязательно очищаем контакты от краски.
Далее закрепляем силовые провода на контактах противотуманок. Тут же обеспечиваем наличием “массы” подключением к металлическим частям авто.
Последним этапом установки, станет надежная фиксация птф. Чтобы хорошо зафиксировать фары, вырезаем отверстия в стальной вставке около крепления бампера. Хорошая новость в том, что некоторые виды бампером обладают необходимыми отверстиями и фары можно установить на специальные кронштейны. Обязательно жестко зафиксируйте новые фары, чтобы при езде по неровностям они не тряслись.

Установка

Подготовив все необходимое, можно приступать к процедуре сборки новых элементов для вашего автомобиля.

Установите и подключите кнопку, с помощью которой вы будете включать и выключать ПТФ. В этом плане повезло владельцам девятки с высокой панелью, поскольку здесь уже есть штатное место, предусмотренное для противотуманных фар, то есть для их кнопки.
Снимите решетку, которая закрывает динамик, открутите сам динамик и отыщите внутри пару разъемов. Они предназначены для подключения кнопки активации противотуманок и индикатора их включения.
Уберите заглушку с панели, поставьте на ее место вашу кнопку и соедините с электрическим разъемом. Динамик и решетку можно вернуть на свое законное место.
Теперь идем к подкапотному пространству. Вам нужно открутить монтажный блок, или как его еще называют черный ящик. Поднимите крышку, чтобы получить доступ к имеющимся там разъемам.
Далее от вас потребуется провести проводку от противотуманных фар, а также от места установки соответствующего реле до монтажного блока предохранителей. А вот провода массы реле трогать пока не надо.
Отсоедините от монтажного блока разъемы Ш7 и Ш8. Они располагаются непосредственно друг возле друга, но при этом Ш7 существенно шире, нежели Ш8.
Вставьте в разъемы ваши подготовленные клеммы, опираясь на предоставленную схему. Если ПТФ на вашем автомобиле нет, то эти разъемы обязательно будут свободными.

Схема

Верните разъемы назад с блок предохранителей.
Верните на свое законное место извлеченный монтажный блок.
Реле монтируется на корпус автомобиля, и под используемый крепежный болт обязательно устанавливается масса реле. Не забудьте перед этим место контакта тщательно зачистить от краски, иначе заземление работать должным образом не будет.
Силовые провода соединяются с вашими противотуманными фарами из приобретенного комплекта.

В непосредственной близости возле противотуманок необходимо в удобном и безопасном, защищенном месте подключить массу. Контакт с корпусом вашего автомобиля должен получиться максимально надежным. Иначе фары попросту не будут работать или возникнут проблемы со стабильностью функционирования.
Установку сами противотуманных фар можно выполнить за счет просверливания отверстий в металлической вставке. Оптимальное место сверления — около крепежных болтов, которые удерживают бампер.
Некоторые модели бамперов, кроме стандартных заводских, предусматривают в своей конструкции наличие уже готовых отверстий для монтажа противотуманной оптики. Для их установки воспользуйтесь кронштейнами, которые обязаны идти в комплекте с набором для подключения ПТФ.
Обязательно обеспечьте прочную фиксацию противотуманных фар, чтобы их не трясло во время движения.
Многие допускают большую ошибку, монтируя противотуманки непосредственно на пластиковый бампер. От этого при малейших кочках фары начинает трясти, вы мешаете встречному транспорту. Да и эффективность работы ПТФ при подобной установке стремится к нулевой.

Искомые штекеры

Последний этап установки ПТФ заключается в их регулировке. Здесь лучше довериться специалистам, поскольку для правильной настройки свечения требуется специальный стенд, ровная площадка, познания в геометрии и не только. Своими руками сделать регулировку можно, но достаточно сложно.

В установке ПТФ на ВАЗ 2109 нет практически ничего сложного. Если приобрести комплект и разобраться в устройстве, схеме подключения, тогда процедура займет у вас буквально пару часов.

Вариант размещения ПТФ

Если опыта нет, но желание получить противотуманки на собственную девятку имеется, обратитесь к хорошему автосервису. Там установят и сразу настроят оптику.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Инструменты и материалы

Согласно ПДД, действующим сейчас, противотуманки могут выступать в роли альтернативы ближнему свету при использовании днем.

Если грамотно установить и отрегулировать ПТФ, они смогут дополнительно подсвечивать обочину. Так при плохой видимости вы вовремя заметите внезапно выскакивающих пешеходов, животных.

Чтобы провести работу, вам потребуется определенный набор приспособлений.

Элемент	Количество
Силовой провод	Длину рассчитывают исходя из того, чтобы ее хватило для протяжки от блока предохранителей до каждой ПТФ. Сечение обязательно 1,25 кв.мм.
Широкая клемма	Она же мама. Понадобится 4 штуки
Узкая клемма	Также мама. Нужна только 1 штука
Клемма с отверстием в центре	Она пойдет на массу. Нужно 3 штуки
Реле с колодкой и проводами	Требуется один комплект, но для страховки можно взять пару
Кнопка включения ПТФ	1 штучка
Противотуманные фары	Две качественные фары

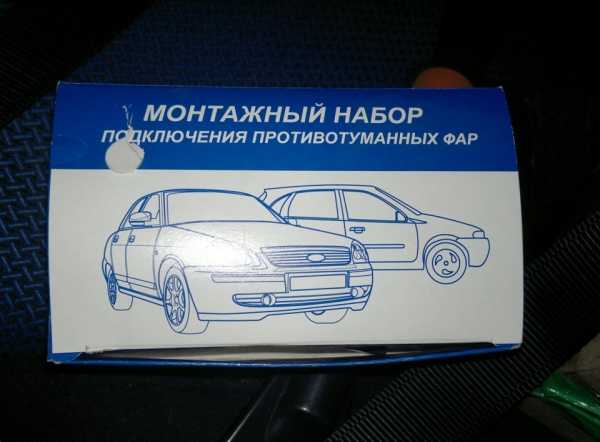

Специально для ВАЗ 2109 можно приобрести полностью собранный, готовый комплект для подключения ПТФ. Его ориентировочная стоимость, которая может несколько отличаться в зависимости от региона и магазина, составляет 1500 рублей.

Купив его, проблем не будет

Завершение работ

Убедившись в том, что противотуманные фары работают, можно завершать работу. Для этого, соберите передний бампер в обратной последовательности, и установите его обратно на автомобиль. Делать это нужно аккуратно, чтоб не защемить провода.

После того, как бампер займет свое место, Вам нужно будет отрегулировать птф с помощью специального регулировочного винта. На Лада Калина, этот винтик находится под самой фарой, буквально на пару сантиметров ниже.

Для того, чтоб правильно отрегулировать свет, поставьте автомобиль примерно в 5 метрах от стены, направив противотуманные фары в ее сторону. Одну фару нужно закрыть, чтоб луча света не было видно, а вторую настроить так, чтоб ее поток был на 5 см ниже, чем свет основных фар. Тоже самое проделать и со второй фарой.

Таким образом, Ваша Лада Калина получить хорошее и полезное улучшение, которое будет безотказно работать и выручать водителя в плохих погодных условиях.

Детальная инструкция по установке противотуманок

Если вы решили произвести установку противотуманных фар на ВАЗ, то для начала следует приобрести сам комплект оптики. Как сказано выше, в фары ВАЗ 2109 с линзами может быть установлен ксенон, если вы хотите его поставить и подключить сразу, то купите соответствующий комплект

Линзовые фары представлены на рынке в огромном ассортименте, поэтому покупая линзы, обратите внимание на их качество сборки. Они должны быть максимально прочными и надежными, чтобы их эксплуатация впоследствии не вызывала проблем.

Процедура замены

Как производится установка и подключение противотуманных фар на ВАЗ 2109?

Процедура описана на примере авто с высокой панелью:

Для начала необходимо вмонтировать и подключить кнопку управления противотуманками. Если ваша «девятка» оборудована высокой центральной консолью, то на ней уже есть место для монтажа соответствующей кнопки. Если же панель низкая, то это тоже не проблема — на ней также есть соответствующее место, справа от кнопки включения ближнего света и габаритов. Демонтируйте решетку, расположенную слева от руля, после чего вы получите доступ к разъема для включения ПТФ. Заглушку из центральной консоли можно убрать, а вместо нее надо установить кнопку управления оптикой, которая подключается к бортовой сети. Сделав это, решетку ставьте на место.
Теперь вам необходимо открыть моторный отсек и открутить монтажный блок. Вам нужно вывести к нему проводку от ПТФ и подключить ее в соответствующие разъемы. Кроме того, проводка должна идти и от того места, где будет установлено реле, до блока. При этом учтите, что провод массы трогать не следует.
От блока необходимо отключить выводы Ш7 и Ш8, которые находятся в непосредственной близости друг к другу. В эти разъемы необходимо установить заранее приготовленные клеммы, при этом используя схему, размещенную ниже. Если противотуманок у вас нет, то эти выводы должны быть свободными.
Далее, блок ставится на место и производится монтаж реле, его можно установить на кузов машины. Под болт проводится масса. Также необходимо отметить, что перед установкой место, где будет контакт, должно быть тщательно зачищено от лакокрасочного покрытия, в противном случае не будет «земли».
После выполнения этих действия силовые провода необходимо подключить к противотуманной оптике. Производится подключение массы, то есть провода к кузову, при этом желательно, чтобы масса находилась как можно ближе к ПТФ, в удобном и сухом месте. Если контакт оптики с корпусом транспортного средства будет ненадежным, это может привести к сбоям в работе фар, их функционирование в целом будет нестабильным.
Теперь нужно установить сами туманки, для этого в переднем бампере необходимо проделать соответствующие отверстия. Лучше всего сверлить рядом с крепежными винтами бампера. Если же в бампере есть специально отведенное для этих целей место, то ПТФ ставятся туда. Обеспечьте наиболее качественную фиксацию оптики на бампере, чтобы не допустить ее вибрации и тряски. После того, как все будет готово, вам остается только произвести регулировку светового потока.

Видео «Наглядная и подробная инструкция по установке противотуманок»

Как правильно установить туманки на «девятки» — основные моменты и наглядная инструкция приведены ниже (автор видео — канал Ramanych).

На автомобиле установлены две блок-фары, объединяющие фары, габаритные (стояночные) огни и указатели поворота. Лампы фар — двухнитевые (Н4). Напряжение на соответствующие нити ламп подается через реле К11 (ближний свет) и К5 (дальний свет) типа 113.3747, расположенные в монтажном блоке 17.3722.

В монтажном блоке 2114.3722010-60 это, соответственно, реле К9 и К8 типа 90.3747-11. Характеристики этих типов реле совпадают: напряжение включения при температуре (20±5) °С — не более 8 В, сопротивление обмотки — (85±8,5) Ом. Напряжение на обмотки реле подается, если полностью нажата клавиша переключателя наружного освещения (тогда выбор между ближним и дальним светом — в зависимости от положения подрулевого переключателя света фар) или независимо от положения переключателя, если водитель оттягивает на себя подрулевой переключатель (тогда включается дальний свет фар)

ПРОТИВОТУМАННЫЕ ФАРЫ

В вариантном исполнении на автомобиле могут быть установлены противотуманные фары. Для их включения на панели приборов предусмотрена соответствующая клавиша.

Схема включения фар и противотуманного света ВАЗ-2109

Напряжение к фарам подается через реле типа 113.3747, установленное в монтажном блоке.

Противотуманные фары можно включить, только если включено наружное освещение.

Противотуманные фары на ваз 2109 подключение.

Способ подключения противотуманных фар очень прост и не займет у вас не более часа. Обычно большая часть времени уходит на установку их на самом автомобиле.

Для подключения нам понадобятся:

Сами противотуманные фары на ваз 2109. (Ну или любые другие, какие душе вашей угодны)
Силовые провода с сечением от 1кв.мм и длинной достаточной для протяжки их от блока до переднего бампера, т.е. самой противотуманки.
