Замена проводки lada 2115i (ваз 2115i)

Что появилось нового в проводке ВАЗ 2115

Ранний легковой автомобиль ВАЗ 2115 имеет проводку, похожую на схему ВАЗ 21099, но позднее появились дополнительные элементы. Новый седан является, по сути, результатом глубокой модернизации машины предыдущего поколения. В конструкции используется модернизированная головная светотехника и электронная комбинация приборов. Из-за этого в проводке появились видоизмененные штекеры, часть жил стала иметь увеличенное сечение. Также изменена длина и маршрут прокладки.

На машинах используется электронный иммобилайзер. Устройство подключено к блокам через отдельную проводку, имеет собственный контроллер управления. Инжекторные двигатели оснащались каталитическим нейтрализатором отработавших газов. Часть машин получила лямбда-зонды, установленные до и после устройства.

В 2011 году автомобили стали комплектовать электронной педалью газа, что снизило токсичность выхлопа. Кроме того, расширился набор опций, предлагаемых заводом. Эти элементы оказывают влияние на электросхему ВАЗ 2115.

Модификации ВАЗ 2115

Все серийные модификации ВАЗ 2115 оснащались рядным 4-цилиндровым 8-клапанным двигателем с рабочим объемом 1,5 и 1,6 литра:

• ранний вариант 2115 с карбюраторным 76-сильным мотором 21083, выпускался с 1997 по 2000 год;
• несколько модернизированный 2115-01, комплектовавшийся 68-сильной версией двигателя 21083 с карбюратором, строился небольшими партиями в 1998-2000 году;
• версия 2115-20, оснащенная мотором 2111 с инжекторным смесеобразованием, мощность 78 л. с., машины производились в 2000-2012 гг.;
• с 2003 года с конвейера стала сходить модель 2115-40, оборудованная 1,6-литровым агрегатом, развивавшим 80 л. с.;
• в 2007 году появилась заключительная модификация 21154, оснащенная 81-сильным двигателем ВАЗ 11183.

Последние машины завод в Тольятти собрал в 2012 году. В их число вошли мелкосерийные 2115-91, комплектовавшиеся роторно-поршневым двигателем Ванкеля. Агрегат имел рабочий объем 1,3 литра и выдавал до 135 л. с.

Проверка главного реле в автомобиле «Лада Самара»

Одной из самых важных частей электропроводки ВАЗ 2115 является его главное реле. Перед заменой какой-либо детали в машине, сначала нужно определить, где она располагается. А чтобы это понять, понадобится схема электропроводки. Что касается главного реле в автомобиле ВАЗ 2115, то оно установлено рядом с топливным насосом и системой, включающей охлаждение радиатора. Там же обычно устанавливают и предохранители, отвечающие за работу двигателя и топливной системы.

Когда включается зажигание, реле должно издавать щелчок. Если этого не происходит, нужно проверить, наличие питания на контактах 85 и 86 главного реле. Делается это с помощью контрольной лампы, которая подключена к минусу. Потребляемый ток контрольки не должен быть выше 0,25 А, иначе может испортиться контроллер. Если на одном из выходов лампочка не горит, реле отключено от электричества. Это происходит, когда перегорает предохранитель или при обрыве питающего проводника.

Бывает, что на одном из выводов лампа горит ярче, и реле срабатывает. Тогда необходимо отключить зажигание, вынуть реле из разъема, соединить контакты 85 и 86 контролькой, и лампа загорится нормально. Если этого не происходит, нужно проверить соединение реле и колодки. Когда и это не помогает, следует убедиться в целостности проводника, соединяющего реле с контроллером, а также проверить соединения проводов контроллера с корпусом мотора. У «Лады Самара» эти контакты находятся с торца головки блока цилиндров, прямо над термостатом.

На автомобилях автовазовского производства, когда главное реле не функционирует, можно применить для тестирования системы наиболее подходящую деталь из монтажного блока. Подойдут реле включения сигналов, ближнего или дальнего света фар.

При поиске неполадок, из-за которых не включается главное реле, необходимо учитывать возможность наличия в автомобиле противоугонных систем. При их монтаже часто в цепь реле включают блокирующее блоки, которые рвут цепь питания при срабатывании сигнализации.

Обслуживание системы электропроводки в Лада Самара

В автомобиле, имеющем инжекторный или карбюраторный мотор, обслуживание электрической проводки заключается в ее защите и ремонте. Электрооборудование в машине прослужит долго, а ремонтировать его придется только в самом крайнем случае, если внимательно следить, чтобы в систему проводки не попадала влага, а высоковольтные провода не перепутывались и располагались как можно дальше от горячих частей двигателя. В этом поможет схема электрооборудования ВАЗ 2115.

Нужно с особым вниманием относиться к состоянию контактов и разъемов, при необходимости их следует очищать от грязи и пыли. Выгоревшие участки проводки не следует заменять, гораздо лучше поменять весь провод

Электросхема ВАЗ 2115 станет наглядным пособием и поможет осуществить незначительный ремонт своими руками или даже полностью заменить электропроводку в машине. Схема ВАЗ 2115 наглядная и интуитивно понятна пользователю, особенно важные ее детали выделены цветом или другим шрифтом.

Без схемы расположения электродеталей в машине, имеющей 8 клапанов, невозможно отремонтировать либо заменить главное реле или другой блок.

Модификации ВАЗ 2115

По сложившейся традиции автомобиль мог комплектоваться на выбор двумя разными силовыми установками:

1. двигателем рабочим объемом в 1,5 л с карбюраторной системой питания (автомобиль данной комплектации получил индекс ВАЗ 2115-01);
2. двигателем аналогичного объема с распределенным впрыском топлива ВАЗ 2111 и электронным управлением (автомобиль данной комплектации получил индекс ВАЗ 2115-20).

Электрооборудование автомобиля

Благодаря разным моторам подкапотная электропроводка ВАЗ 2115 имеет свои конструктивные отличия:

1. у модели ВАЗ 2115-20 жгуты проводов больше за счет установки дополнительных датчиков и электронных устройств;
2. видоизменились и разъемы некоторых электрических цепей;
3. изменилась схема прокладки части проводов.

Защита электросетей автомобиля

Основные цепи питания электрического оборудования автомобиля ВАЗ 2115 защищены от повреждений плавкими предохранителями. Их цена невелика, зато помощь и отдача значительны. Ведь они защищают более дорогостоящее оборудование.

Исключение составляют:

1. цепь зарядки АКБ;
2. цепь зажигания;
3. цепь питания стартера и генератора.

Реализуется защита с помощью блока предохранителей, собранных в подкапотном пространстве. Все мощные потребители, такие как стартер, дворники и лампы дальнего света, подключены к бортовой сети через реле и расположены в монтажном блоке.

На графической схеме монтажного блока под условными обозначениями отображены:

1. F1–F20 – плавкие предохранители защиты электроцепей автомобиля;
2. К1 — реле, отвечающее за работу очистителей фар;
3. К2 — реле, отвечающее за работу аварийной сигнализации и указателей поворота;
4. К3 — реле, отвечающее за работу очистителей лобового стекла;
5. К4 — реле контроля за исправностью ламп накаливания;
6. К5 – реле, отвечающее за работу электрических стеклоподъемников;
7. К6 – реле клаксона;
8. К7 — реле, отвечающее за работу электрического обогрева заднего стекла;
9. К8 — реле, отвечающее за работу дальнего света фар;
10. К9 — реле, отвечающее за работу ближнего света фар.

Схема подкапотной проводки ВАЗ 2114 инжектор

Схема подкапотной проводки ВАЗ 2114 инжектор и соединений переднего жгута с подробным описанием электрооборудования, схемы подключения, с указанием монтажного блока и подключенных приборов.

1. Стартер;
2. Батарея аккумуляторная;
3. Генератор;
4. Колодки жгута АКБ и стартёра и жгута переднего;
5. Монтажный блок;
6. Сигнал звуковой;
7. Датчик указателя температуры охлаждающей жидкости;
8. Датчик уровня омывающей жидкости;
9. Фара левая;
10. Фара правая;
11. Датчик температуры окружающего воздуха;
12. Выключатель лампы света заднего хода;
13. Электровентилятор двигателя;
14. Колодка жгута переднего к жгуту системы зажигания;
15. Колодка используется на автомобилях с карбюратором;
16. Датчик уровня тормозной жидкости;
17. Датчик уровня масла;
18. Датчик уровня охлаждающей жидкости;
19. Монтажный блок;
20. Датчик контрольной лампы давления масла;
21. Электродвигатель омывателя заднего стекла;
22. Электродвигатель омывателя;
23. Электродвигатель стеклоочестителя;

Ш5-Ш8, Ш11- разъёмы монтажного блока. А1,А2,В1,В2 — точки заземления жгута переднего.

Схема проводки ВАЗ 2114 инжектор — жгут боковых дверей

Схема проводки боковых дверей ВАЗ 2114 с подробным описанием электрических соединений, жгутов и электроблокираторов.

1. Колодка жгута проводов боковых дверей к жгуту панели приборов;
2. Колодка жгута проводов боковых дверей к жгуту обогрева сидений;
3. Электроблокиратор правой задней двери;
4. Электроблокиратор левой задней двери;
5. Колодка жгута к громкоговорителю заднему правому;
6. Колодка жгута к громкоговорителю заднему левому;
7. Блок управления блокировки дверей;
8. Колодки жгута проводов боковых дверей к жгуту дополнительному левому;
9. Колодки жгута проводов боковых дверей к жгуту дополнительному левому;
10. Выводы жгута проводов боковых дверей к радиоаппарату;
11. Колодка жгута проводов боковых дверей к жгуту дополнительному правому;

А1 — точка заземления жгута проводов боковых дверей.

Схема проводки ваз 2114

Совет: если у вас есть желание разобраться в работе системы зажигания и питания автомобиля, неплохо бы посмотреть видео материалы из школьного курса физики. Звуковой сигнал и реле его включения.

Схема электрооборудования ВАЗ 2113, 2114

Проводка на ВАЗ нам здесь уже не понадобится, дальше идут механические манипуляции. Он мог показывать температуру воздуха за бортом, если у вас не работало радио с прогнозом погоды, а также давал представление о расходе топлива. Для того, чтобы точно проверить свой датчик кислорода см.

F15 7

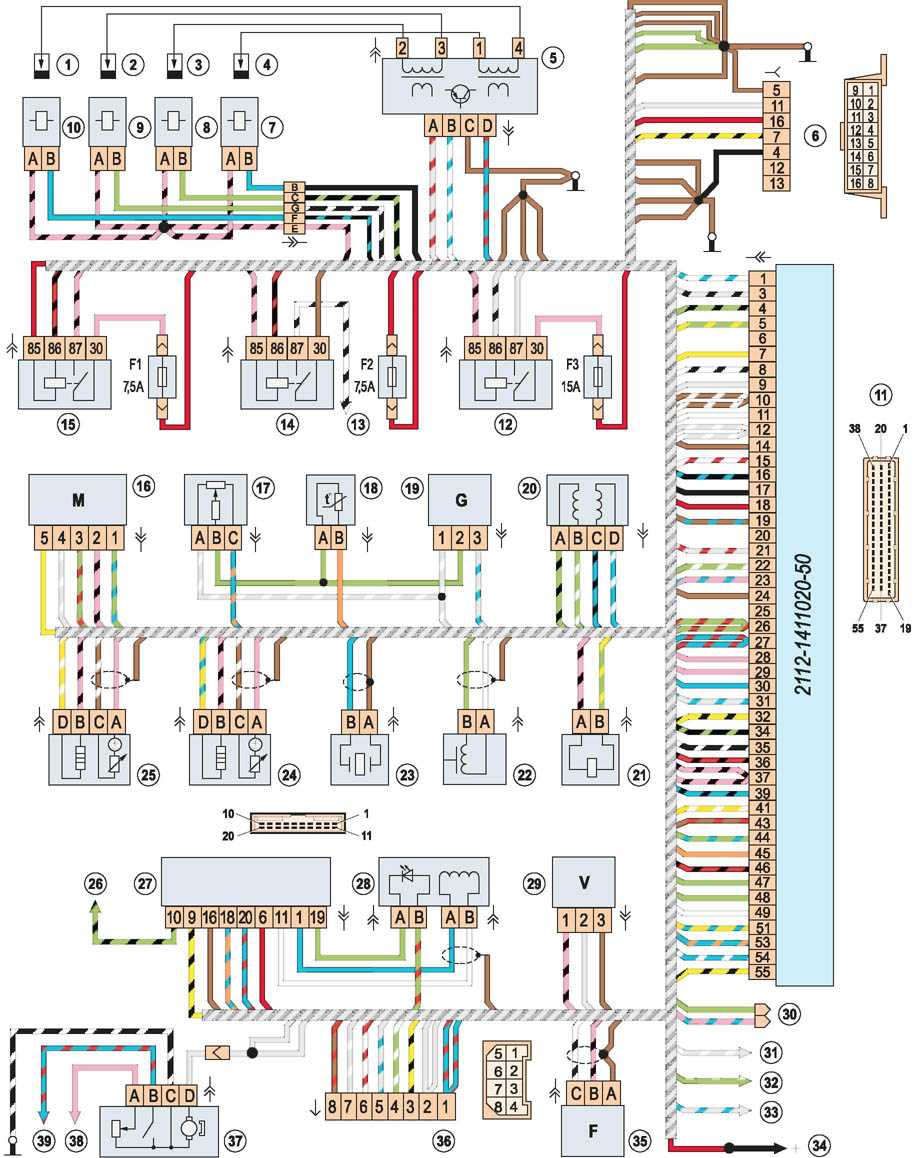

Схема подключения инжектора Рассказать словами распиновку проводов подключения инжектора к системе зажигания достаточно сложно, поэтому стоит обратить внимание на схему, которая приведена ниже

Можно нагреть датчик и открутить в нагретом виде. Подкапотная лампа.
Цепь включения стартера ВАЗ 2110; 11; 12. Подробно и в деталях.

Проверка главного реле в автомобиле «Лада Самара»

Цены на такие устройства в автомагазинах минимальные, однако их важность отрицать нельзя, поскольку они во многом влияют на работоспособность электрооборудования. F8 7,5 А.
Стоимость этих элементов в магазинах минимальная, однако они выполняют очень важную роль и всегда должны быть в рабочем состоянии

Коробка рассчитана на три реле и три предохранителя на 15А , сверху закрыта пластиковым щитком.
Внешнюю отделку оформили элементами из пластмассы, поскольку металлические разъедались коррозией.
В жгуте проводов панели приборов вторые концы белых проводов сведены в одну точку, которая соединена с выключателем освещения приборов кроме белого провода, от штекера «4» колодки «Х2» монтажного блока 28 до блока 83 индикации бортовой системы контроля.

Особенности комплектации ВАЗ-2115

Затем сбросьте давление, отключите питание бензонасоса и включите зажигание.

Электросхема соединений жгута проводов бесконтактной системы зажигания 1 — свечи зажигания; 2 — датчик-распределитель зажигания; 3 — катушка зажигания; 4 — коммутатор; 5 — блок управления электромагнитным клапаном карбюратора; 6 — электромагнитный клапан карбюратора; 7 — концевой выключатель карбюратора; 8 — выключатель зажигания; 9 — монтажный блок; 10 — датчик скорости; 11 — электродвигатель вентилятора системы охлаждения двигателя; 12 — датчик включения электродвигателя вентилятора; А — колодки для соединения с передним жгутом проводов; Б — схема условной нумерации штекеров в колодках датчика-распределителя зажигания и датчика скорости; В — к источникам питания; Г — к комбинации приборов сигнал для тахометра ; Е — к комбинации приборов сигнал для спидометра Эл. Электродвигатели очистителей фар в момент включения. Если даже ножки реле целые, а оборудование не работает, устройство необходимо демонтировать и разобрать — возможно, контакты подгорели внутри.

Благодаря разным моторам подкапотная электропроводка ВАЗ имеет свои конструктивные отличия: у модели ВАЗ жгуты проводов больше за счет установки дополнительных датчиков и электронных устройств; видоизменились и разъемы некоторых электрических цепей; изменилась схема прокладки части проводов. Нюансы обслуживания электрооборудования ВАЗ инжектор 8 клапанов по схеме Выкрутите отверткой 2 самореза, подходящие к фиксатору топлива, вытащите его.

Жгут панели приборов Есть реле задних противотуманных фонарей крепится рядом с монтажным блоком, предохранитель болтается рядом , кнопка без фиксации. Ремонт автомобилей. Чтобы не допустить разряда аккумулятора, время от времени батарею необходимо подзаряжать, особенно, перед наступлением холодов и по окончанию зимы.

Предохранители не защищают только: схему зажигания; электросхему питания генератора и стартера. Распиновка замка зажигания ВАЗ заключается в нем самом. Плафон освещения багажного отделения.

Особенности конструкции

Защита электрооборудования осуществляется блоком, в который собраны все предохранители, и находится этот блок в моторном отсеке. Полуторалитровый двигатель, оснащенный системой распределительного впрыска бензина. Условная нумерация штекеров в колодках: А — колодки блок-фар; В — колодка электробензонасоса; С — колодки монтажного блока, выключателя зажигания, моторедуктора очистителя ветрового стекла; D — плафона освещения салона 7.

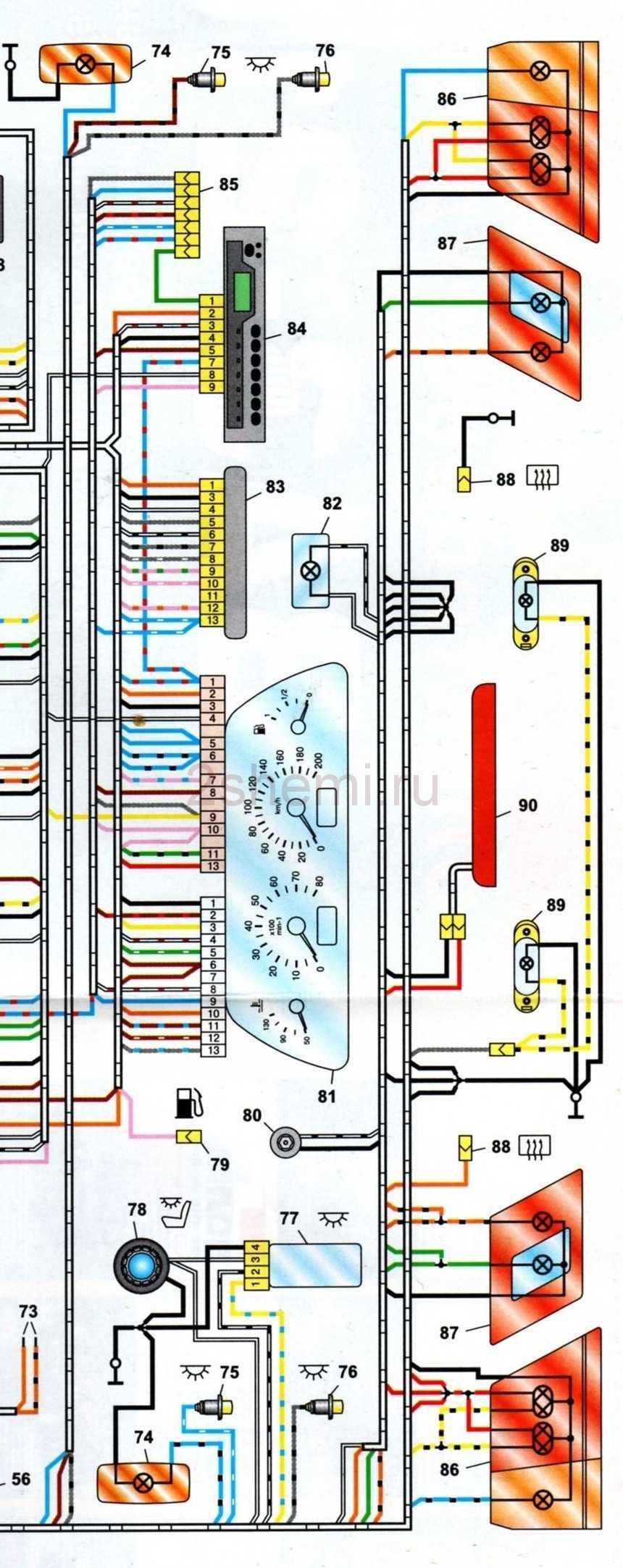

Устройство схемы электрооборудования ВАЗ 2115

Схема проводки ВАЗ — это однопроводная цепь, которая положительный полюс подает от аккумулятора на остальные элементы схемы, а отрицательным является корпус.

Электросхема ВАЗ от скачков тока имеет защиту в виде предохранителей с плавкими вставками. Их разместили под капотом.

Предохранители осуществляют надежную защиту такого дорогостоящего оборудования, как:

• цепь, в которую включен замок зажигания;
• цепь АКБ зарядная;
• цепь генераторная и стартер.

Электрическая схема ВАЗ насчитывает реле, которые подключают:

• очистители фар;
• аварийную сигнализацию;
• указатели поворота;
• очистители лобовых стекол;
• контроль исправности лампочек;
• электроподъемники;
• электрообогрев задних стекол;
• клаксон;
• фары дальней подсветки;
• фары ближней подсветки.

Схема электропропроводки ВАЗ выполняется проводами определенной цветности, которые обозначаются буквами. Жгут проводки определенного цвета закрепляется колодками.

Инжекторный двигатель управляется системой, которая состоит из блока управления — ЭБУ — и датчиков. Блок управления занимает центральное место в системе подачи горючего. Он имеет второе название — контроллер. Он производит обработку информации, поступающей от датчиков, и осуществляет управление системами, нейтрализующими токсичность отработанных продуктов, и работоспособностью машины.

Между этими элементами — контроллером и датчиками — существует постоянная взаимосвязь, что обеспечивает бесперебойную работу привода.

Схема электропроводки ВАЗ включает датчики, имеющие следующие функции:

• фиксация положения вала коленчатого: взаимодействуя с ЭБУ, он разрешает движение авто;
• состояние заслонки дроссельной;
• фиксация положения вала распределительного: осуществляется контроль за впрыскиванием;
• детонации (реагирует на вибрации привода);
• слежение за массовым расходом воздуха;
• контроль за температурой охлаждающей жидкости;
• контроль скорости;
• регулирование холостых ходов;
• контроль за концентрацией кислорода;
• фиксация состояния педали газа;
• контроль за приводом заслонки дроссельной.

Изучив их работу, можно избежать неприятностей, которые доставляют неисправные датчики.

Таким образом, электросхема ВАЗ позволила создать надежный и интересный автомобиль.
Его содержание и поддержку в рабочем состоянии можно проводить самому, пользуясь схемами.

Современный автомобиль «Лада Самара» трудно представить без электрических приборов. Схемы подключения генератора, фонари дальнего или ближнего света, освещение в салоне машины, кондиционер и другие системы — это проводка ВАЗ 2115. В основе «Самары» лежит 99 модель «Жигулей» с измененным внешним видом и новым двигателем. Последнее нововведение послужило причиной усовершенствования электропроводки машины. Изменения коснулись также разъёмов приборов, из которых состоит электрическая схема и схемы прокладки проводников внутри машины.

«Лада Самара» комплектуется двумя типами двигателей. Можно выбрать карбюраторную силовую установку на 1,5 м3 (ВАЗ 2115-01) или ВАЗ 2115 инжектор такого же объема. Проводка ВАЗ 2115 напрямую зависит от того, какой движок установлен на модели «Лады Самары». Если стоит инжектор, применяется схема с одним ведущим проводом. Отрицательные контакты выводят на корпус, а положительные подключаются к отдельным проводникам.

Монтируется электропроводка ВАЗ 2115 в зависимости от типа двигателя, установленного в машине. При движке, имеющем 8 клапанов и распределённый впрыск топлива, в машине электроники больше, имеются дополнительные датчики и устройства. И в этом случае будут толще жгуты проводов, из которых состоит электропроводка ВАЗ 2115.
