Замена натяжителя цепи грм ваз 21124

Демонтаж на ВАЗ-2112

Корпус прикуривателя закреплён на обшивке тоннеля. Эту обшивку нужно снять. Накладка возле ног пассажира отсутствует, а теперь надо удалить такую же накладку слева (возле водителя). Также отвёрткой поддевают пластик под ручником и удаляют декоративную пластину (см. фото).

Этой же плоской отвёрткой поддевают чехол, одетый на ручку КПП. Чехол снимают.

Как снять тоннель

1. Отворачиваем саморез под чехлом КПП;
2. Откручиваем два самореза с передней стороны обшивки и ещё два — с задней;
3. В сумме было откручено пять саморезов. Теперь обшивку можно снять полностью.

Открепляем прикуриватель от обшивки

При замене прикуривателя на ВАЗ-2112 сам узел всегда разбирают. Нужно сделать так:

1. Сжать кронштейн лампы с двух сторон и полностью снять его. Затем отвёрткой прижимают защёлку гнезда, чтобы она не цеплялась за корпус световода;
2. Гнездо прикуривателя выдавливают наружу. Если будет меняться и световод, его можно выдавить, сжав два язычка на корпусе.

Устанавливая новый световод, соблюдайте требование: выступ на корпусе световода должен совпасть с прорезью в обшивке. На этом — всё.

Кое-кто умудрялся выполнять демонтаж, поддев гнездо снаружи и не снимая обшивку. Похоже, для этого нужно спецоборудование.

Срок жизни ремня

Время от времени нужно осматривать ремень и производить его замену в том случае, если:

• структура ремня начала расслаиваться;
• на поверхности появились трещины;
• зубцы, которые находятся на внутренней поверхности расходника, повредились.

А вот какие могут быть причины того, что расходник пришел в состояние, когда без его замены уже обойтись не получится:

• расходник не был нормально натянут изначально;
• ремень эксплуатировался дольше положенного;
• на поверхность попало смачное вещество;
• водяная помпа работала плохо;
• натяжной ролик имел люфты.

Если не производить периодический осмотр ремня и не менять его вовремя, то это в конечном итоге может привести к обрыву. А обрыв — это очень серьезно, так как в этом случае произойдет столкновение поршней с клапанами. В результате этого они получат повреждения и моторную часть придется серьезно ремонтировать. Обрыв ременной передачи спровоцирует настоящий хаос, в результате которого серьезные повреждения получат и прочие детали ГРМ.

Производитель обещает, что интересоваться состоянием ремня нужно только после 50 000 км. Это не совсем так, ведь на преждевременный износ расходника могут влиять ряд факторов, таких как агрессивная езда или погодные условия. Поэтому рекомендуется производить осмотр ременной передачи через 20-25 000 км.

Особенности выставления меток

Перед тем как ставить другой ремень ГРМ, лучше с самого начала установить коленвал и распредвал по заданным меткам. Шестерни выставляем в 0 положении. Точки A, B, C, D, E, F должны совпадать как показано на картинке. После этого нужно установить метки на распредвалах и кожухе ремня в одном положении.

Чтобы проконтролировать местоположение коленвала, снимаем заглушку с коробки, которая установлена под термостатом и отыскиваем маховик. Если на распредвале и кожухе метки совпадают, тогда совпадение должно быть и в разрезе на маховике, и на металлическом кожухе.

Все схождения должны быть четкими, метки для правильной работы ремня должны обязательно совпадать. После того как на маховике установлена метка, его нужно зафиксировать в этом положении, чтобы не сорваться с резьбы. А затем, как было сказано, можно приступить к натяжению и регулировке ремня ГРМ.

Основные неисправности

При эксплуатации автомобиля возникают сбои в работе двигателя или других агрегатов, что приводит к выходу из строя определенных механизмов и потребности в осуществлении ремонта. Основные неисправности можно классифицировать по нескольким параметрам:

1. Двигатель не набирает достаточных оборотов при запуске.
2. Отсутствует холостой ход.
3. При запуске двигатель работает с перебоями.
4. Двигатель «троит», т.е. не работает один или несколько цилиндров.
5. У двигателя «плавают» обороты холостого хода.
6. Посторонние стуки в двигателе.
7. Двигатель шумит.
8. Двигатель не нагревается.
9. Двигатель перегревается.

Каждая из этих причин вызвана неисправностью определенных механизмов или блоков, которые необходимо как можно быстрее устранить.

Выставляй метки ГРМ правильно — иначе погнёшь клапана!

Двигатель ВАЗ-21124 обладает особенностью: как бы его шкивы не крутили, он не гнёт свои клапаны. С мотором 21120 (16v 1,5 л) такие шутки не пройдут! Если положения шкивов сбиты не сильно, попробуйте одеть ремень и довернуть механизм в положение «ВМТ 1 и 4». А впредь всегда пользуйтесь инструкцией:

1. Коленвал выставляют в требуемое положение, проверяя метку на шкиве привода генератора (фото 1) или на шкиве коленвала (фото 2);

   Шкив привода генератора и шкив коленвала

2. Уточним: между датчиком ДПКВ и «пропуском» должно находиться 20 зубцов;
3. Метки на «верхних» шкивах должны смотреть строго вверх (фото 3 и 4). Эти шкивы обязательно фиксируются, после чего можно будет ослабить натяжение;

   Шкив выпускного и впускного вала

4. Когда ремень ослаблен, вращать коленвал нельзя.

По идее, на ВАЗ-2112 выставление меток проводится одинаково, о каком бы моторе речь не шла. Здесь приведены фото для двигателя 21120.

Как всё выглядит в реальности и в инструкции

Не поленитесь найти смотровое окно на картере КПП. Под заглушкой находится ещё одна метка.

Последнее действие является факультативным. А выполняют его затем, чтобы не переделывать всю работу «с нуля».

>

Дополнительные сведения:

• Число зубьев ремня между метками «верхних шкивов» – ровно 16;
• Метка на шкиве коленвала иногда откалывается – используйте контроль по методу «1» (фото 1) или «3» (нижнее фото).

Уточнения для ВАЗ-21124

На моторе с объёмом 1,6 все действия выполняются так же, как указано выше. Есть одно исключение – шкив привода генератора выставляют по метке на кожухе (см. фото).

Шкив привода генератора, мотор 21124

Впрочем, если этой метки нет, пользуйтесь проверенным способом: от корпуса ДПКВ отсчитывают 20 зубцов. Вместо 21-го должен быть «пропуск».

Шкивы ГРМ можно вращать, как угодно – поршни в любом случае не заденут за клапаны. Сравните то, как выглядят поршни двух разных моторов – станет ясно, о чём идёт речь.

Два разных 16-клапанника

Для тех, кто ничего не понял

Число зубцов на шкиве коленвала – 21, на шкивах распредвалов – 42. Когда коленвал прокручивается на 360 градусов, распредвалы поворачиваются на 180. Вообще же полный цикл работы двигателя состоит из двух оборотов коленвала (720 градусов).

По идее, можно применять альтернативный метод настройки. Пусть метки шкивов распредвалов смотрят строго вниз. Тогда метка на шкиве коленвала должна быть обращена вверх (ВМТ 1 и 4).

Если фиксирующего приспособления нет, его можно изготовить самим. Подойдёт даже съёмник для пружин подвески (см. фото).

>

Взяли и зафиксировали

Желаем успехов.

Лада 2107 Classic of Yakutia_14 › Бортжурнал › #36: Выставление меток ГРМ, регулировка клапанов, выставление зажигания

Доброго времени суток!Так как мотор не заводится и мне больше не на что грешить, решил проверить метки ГРМ и клапана, хотя «мастер», который мне растачивал и собирал двигатель, клялся что все правильно собрал.В общем начал разборку, снял клапанную крышку, прокрутил коленвал и все таки оказалось, что тот самый «мастер» каким то образом выставил метку на распредвале не в ВМТ, а в НМТ. Теперь то мне стало понятно почему машина не заводилась) Ну а дальше все расскажу в качестве мануала…

И так что нам понадобится для всей этой процедуры:1.Спец. ключ для проворачивания коленвала (лично у меня его не было, поэтому я просто провернул ключом на 24)

2.Ключи на 10, 13 и 173.Лом4.Отвертка5.Щуп на 0.15 для регулировки клапанов (причем лучше брать специальный широкий, а не набор узких)

Для начала снимаем клапанную крышку открутив все гайки на 10.

Затем прокручиваем коленвал до ВМТ так, что бы метка на шкиве совпала с длинной меткой на блоке.

При совмещении этих двух меток так же должны совпасть метка на звезде с отливом на постели распредвала (если метка оказалась снизу, то прокрутите коленвал на 360*)

Если метки не совпадают, как это было у меня, делаем следующее:1.Прокручиваем коленвал настолько, чтобы метки на звезде и отлив совпали.2.С левой стороны блока сначала остабляем натяжитель ключом на 13, а затем 2 открутив гайки на 10 вытаскиваем сам натяжитель.

3.Выкручиваем болт крепления звезды к распредвалу ключом на 17 (главное не уронить болт в двигатель)

4.Снимаем звезду и придерживая рукой цепь вынимаем звезду из цепи.5.Придерживая цепь рукой, начинаем прокручивать коленвал до того момента, пока метка на шкиве и длинная метка на блоке не совпадут.6.Затем вставляем в цепь звезду и устанавливаем на место натяжитель цепи, закрутив только гайки на 10.7. С внутренней стороны цепи начинаем давить ломом через цепь на башмак (башмак на фото ниже, это то, во что упирается натяжитель), что бы натянуть цепь и одновременно пытаемся одеть звезду на вал.

8.После того как одели звезду, прикручиваем ее, и закручиваем ключом на 13 натяжитель.На этом процедура выставления меток ГРМ завершена.Теперь не прокручивая коленвал оставляя в положении соответствия всех меток, начинаем регулировать клапана.Сначала регулируем 6 и 8 клапан (клапана считаются от радиатора)Затем отрегулировав их, проворачиваем коленвал на 180* и регулируем 4 и 7Затем повернув коленвал еще на 180* (в общем уже 360*) регулируем 1 и 3Далее проворачиваем еще на 180* (в общем уже 540*) и регулируем 2 и 5Регулировка производится следующим образом:Ослабляем ключом на 17 нижнюю гайку, затем вставляем щуп и ключом на 13 крутя верхнюю гайку регулируем зазор (закручиваем-увеличиваем, выкручиваем-уменьшаем). Щуп должен проходить не туго, но совсем м небольшим сопротивлением.

Отрегулировав клапана возвращаем коленвал и распредвал в положение совпадения всех меток (4-й цилиндр в ВМТ) и теперь выставляем зажигание.В этом положении коленвала и распредвала бегунок на трамблере должен смотреть ровно на 4 провод на крышке распределителя, либо на свечу первого цилиндра.Если у вас не так, то откручиваем гайку на 13 у основания трамблера, поднимаем его и поворачиваем до нужного положения.Затем все собираем в обратной последовательности

Все! На этом процедура всех регулировок закончена. Далее запускаем двигатель и у кого КСЗ выставляем угол либо на слух, либо контролькой. Так как у меня БСЗ, я этого не делал.

Всем спасибо за прочтение. Надеюсь кому-то эта информация поможет. Удачи вам!

В шестнадцатиклапанных моторах ВАЗ 2112 ремень газораспределительного механизма выполняет функцию передаточного элемента, вращая 2 распределительных вала и приводную шестерню водяного насоса от шкива коленвала.

Кроме этого, привод ГРМ 16-клапанников отличается от 8-клапанных двигателей наличием опорного ролика, помогающего направлять ремень.

Ремень ГРМ ВАЗ 2112 изготовлен из армированной резины, и имеет зубчатую внутреннюю поверхность.

Гнет или не гнет

В большинстве случаев, если у вас установлен 8-ми клапанный двигатель, то клапана на вашем автомобиле при обрыве ремня ГРМ не загнет. Исключением является 8-ми клапанный двигатель с объемом 1,3 литра, такой двигатель устанавливался на ваз 2108 в начале 90-х годов.

Если же ваш автомобиль оснащен 16-ти клапанным двигателем то скорее всего что при обрыве ремня ГРМ клапана на автомобиле загнет. Исключением является двигатель 21124, в этом двигателе установлены поршня с проточками под клапан, именно поэтому при обрыве ремня клапана не гнутся, но такой двигатель на Ладу Приору не устанавливался.

Устройство ГРМ ВАЗ 2110 инжектор 8 клапанов

Многих волнует вопрос гнет ли клапана на инжекторном двигателе ВАЗ 2110? Нет не гнет, 8-клапанный инжектор этой недоработкой не страдает. Но это не значит, что не стоит следить за ремнем ГРМ. Поскольку ослабление и последующее перескакивание ремня на некоторое количество зубцов приведет к неизбежным проблемам

Стоит обращать особое внимание, если на ремень попадает моторное масло, долго замасленный ремень не прослужит. Далее подробное изображение схема ГРМ 8-клапанного инжекторного двигателя «десятки»

Смотрим фото далее.

При замене ремня ГРМ на ВАЗ-2110 необходимо четко совместить метки на шкиве распредвала и коленвала, без этого мотор нормально работать не будет. Еще один важный момент, при перемещении натяжного ролика к исходному состоянию метки смещаются, поскольку натяжение ремня меняется. Поэтому внимательно просмотрите, четко ли совмещены метки ГРМ, перед тем как надевать кожух закрывающий ремень ГРМ.

Замена ГРМ Хендай Солярис процесс довольно непростой. Это сложная и ответственная операция. Осуществить ремонт гораздо труднее, чем заменить ремень ГРМ на антологичном 16 клапанном моторе. Ведь во всех двигателях Hyundai Solaris в приводе газораспределительного механизма стоит цепь! Это касается как мотора объемом 1.4 литра, так и 1.6-литровгоо агрегата. Цепной привод Соляриса довольно надежен и может легко проходить до 300 тысяч километров. Среди регламентных работ определенных производителем периодической замены цепи вы не найдете.

Массовых поломок связанных с неисправностью натяжителя или обрывом цепи на моторах данной конструкции не наблюдается. Но если вам пришлось разобрать ГРМ Хендай Солярис, то стоит быть готовым к разным сюрпризам.

Во первых, радует то, что на звездах распредвала и коленвала Хендай Солярис есть установочные метки ГРМ. Стоит учитывать, что на одной звездочке висит исполнительный механизм смены фаз газораспределения. Натягивается цепь с помощью специального гидравлического натяжителя прижимающей огромный башмак, по которому перемещается цепь. С противоположной стороны есть ещё один башмак, но уже без натяжителя.

Для того. что бы просто добраться для ГРМ Соляриса придется снять приводной ремень, помпу, открутить шкив колевала и снять огромную алюминиевую крышку. Фото крышки прилагается, стрелками указаны болты которые необходимо открутить, для снятия крышки.

Особое внимание при установке новой цепи необходимо уделять автоматическому натяжному устройству, именно от него зависит успешная эксплуатация цепного привода Hyundai Solaris. На фото указан стрелкой.

Метки на звездочках ГРМ Соляриса должны совмещаться именно в таком положении. Смотрим изображение далее.

При обрыве цепи ГРМ на Хендай Солярис гнет клапана, поэтому при подозрительных звонких металлических звуках в двигателе срочно отправляйтесь на диагностику мотора. В лучшем случае придется просто отрегулировать клапана, которые на Солярисе не имеют гидрокомпенсаторов, в худшем придется заменять цепь.

Источники

• http://avtogrm.ru/zamena-remnya-grm-vaz-2110-16-kl.html
• http://ruauto99.ru/2017/05/inzhektornyj-dvigatel-vaz-2110-8-klapanov-ustrojstvo-grm-texnicheskie-xarakteristiki/
• http://ruauto99.ru/2017/05/zamena-cepi-grm-na-hyundai-solaris/

Видео пособие

Двигатель ВАЗ 2110 инжектор 8 клапанов пришел на замену карбюраторному мотору, который изначально устанавливали на первые ВАЗ-2110. При этом сначала появился инжекторный 8-клапанник рабочим объемом 1.5 литра, но за тем рабочий объем двигателя увеличили до 1.6 литра.

Инжектор с 8-клапанами объемом 1.5 литра получил индекс двигателя ВАЗ-2111, более мощный агрегат объемом 1.6 литра (8-кл.) получил индекс ВАЗ-21114. В последнее время выпускаются модификации мотора 21114 их устанавливают практически на все сегодняшние модели Lada правда уже под другим индексом.

Сегодня расскажем об устройстве 8 клапанного инжектора ВАЗ-2110 а так же характеристиках этого силового агрегата. На нашей фотографии в начале статьи вы можете посмотреть как инжекторный двигатель «десятки» выглядит под капотом автомобиля.

Итак, как же устроен ВАЗ 2110 инжектор 8 клапанов? Во первых основное различие между карбюраторной версией двигателя и инжектором состоит в подаче топлива в камеру сгорания. Если в карбюраторном моторе горючая смесь засасывается в цилиндры под воздействием разрежения, которое создают поршни, то в инжекторном агрегате топлива впрыскивается под давлением. Именно из-за этого вся конструкция топливной системы инжектора и карбюраторной «десятки» различна.

Все начинается в бензобаке, где установлен электрический топливный насос, задача которого создать необходимое давление в рампе. Из рампы, топливо под давлением, через форсунки впрыскивается в камеру сгорания. Весь процесс впрыска регулируется электроникой, которая открывает и закрывает (посредством возвратной пружины) электромагнитные клапана форсунок, впрыскивая топливо в двигатель. Но электроника в ВАЗ 2110 инжектор 8 клапанов работает не сама по себе, а руководствуется сигналами датчиков давления в топливной системе, датчиков воздуха и положения дроссельной заслонки. В карбюраторной «десятке» ничего этого нет.

В связи с этим давайте поговорим о плюсах и минусах ВАЗ 2110 инжектор 8 клапанов. Из положительного можно отметить, что работа инжектора более стабильная, двигатель выдает больше мощности, крутящего момента, при этом расход топлива меньше, чем в карбюраторной версии. Но если карбюраторную ВАЗ 2110 можно ремонтировать практически голыми руками, то инжекторная версия требует диагностического оборудования, без которого выявить проблему бывает крайне сложно. Ведь если один из датчиков окажется неисправным, то ваш инжекторный двигатель может не завестись или работать с перебоями.

Далее подробные характеристики ВАЗ 2110 инжектор 8 клапанов рабочим объемом 1.5 и 1.6 литра.

Цена вопроса

В целом комплект для замены ремня стоит от двух до трех тысяч рублей. Если учитывать вмешательство специалистов на СТО, то за процедуру замены ремня придется заплатить еще примерно тысячу рублей.

Цена варьируется в зависимости от фирмы-производителя и платы специалистам за работу. Для сравнения: ремни Gates можно отыскать стоимостью до 2500 рублей, а цена за ремень VBF может достигать и четырех тысяч.

Осмотр ремня газораспределительного механизма должен проводиться через каждые 15 тысяч км. пробега. Во время этой процедуры проверяется натяжка ремня и производится его очистка. Проводить плановую замену компания ВАЗ рекомендует через каждые 45 тысяч км. пробега.

Замена ремня ГРМ ВАЗ 2110 – 2112

14.03.2012

В одном из предыдущих постов, я уже постарался рассказать о замене ремня ГРМ ВАЗ 2108 – 2109. Сегодня наступила очередь написать небольшой пост о том, как заменить ремень ГРМ ВАЗ 2110 – 2112. В общем, замена ремня не должна вызывать у вас замешательства, это одно из дел, которые успешно осуществляются в гараже, своими руками, под пиво.

Замена ремня ГРМ ВАЗ 2110 — 2112

Я не буду повторяться, чем грозит избыточный износ и разрыв ремня ГРМ ВАЗ 2110 – 2112, но последствия печальны. Если хотите почитать больше теории, то это можно сделать тут (правда, для 8 клапанного мотора). Сегодня я бы хотел обсудить замену ремня ГРМ на 16-ти клапанном двигателе. Разницы особой нет, разве что в длине ремня, наличии 2х распредвалов – соответственно и 2-х шестерней с метками, которые нужно совместить.

Когда нужно менять ремень ГРМ ВАЗ 2110 – 2112?

Замену производят в среднем через 40 тыс. км пробега. В отличие от ВАЗ 2108 – 2109 здесь конструкторы уже предусмотрели смотровое окно, с помощью которого можно диагностировать состояние ремня ГРМ. Оно находится на передней крышке ремня привода ГРМ в виде резиновой пробки, которая достаточно легко извлекается при помощи отвертки. Напомню, что ремень не должен иметь:

• Расслоений Потертостей Трещин Разрывов Торчащих нитей корда Зубов, которые отличаются от правильной квадратной формы

www.autosecret.net .

Инструкция по замене ремня ГРМ ВАЗ 2110 – 2112

На предварительно подготовительном этапе необходимо очистить двигатель от всяких загрязнений, снять ремень генератора.

Снятие защитного щитка ремня ГРМ

Потом советуют снимать правое переднее колесо и извлечь пластиковую перегородку. Это даст возможность плавно проворачивать коленчатый вал до совпадения меток.

Разборка и ремонт двигателя Ваз 21124

Ставим автомобиль в ремонтный бокс и осуществляем мойку двигателя с помощью распылителя в качестве жидкости можно использовать керосин или другой очиститель.

Выполняем рабочие операции в следующей последовательности:

1. Отсоединяем аккумулятор.
2. Сливаем охлаждающею жидкость, масло.
3. Отключаем все соединительные шланги и провода электропроводки.
4. Снимаем все навесное оборудование с двигателя, крышку клапанную и постель распредвалов.
5. Проводим осмотр гидрокомпенсаторов и систему подачи масла для смазки.
6. Осматриваем шейки распредвала и постели в ГБЦ.
7. Аккуратно снимаем головку блока цилиндров и проверяем герметичность прокладки, состояние цилиндров и при необходимости производим фрезеровку поврежденных поверхностей.
8. Проверяем состояние цилиндров.
9. Осматриваем систему отвода газов: глушителя, катализатора, трубопровода.

Для капитального ремонта блока цилиндров снимаем его с автомобиля и производим полную дефектовку:

1. Разбираем блок цилиндров полностью, снимаем и осматриваем состояние комплектующих:

• шейки (на износ);
• вкладышей;
• цилиндров;
• поршней;
• шатунов;
• поршневых колец;
• коленвала.

1. Проводим ревизию масляного насоса. Открываем крышку и проверяем состояние корпуса, шестерен и редукционных клапанов.
2. Проводим замену всех сальников и прокладок.
3. Проверяем состояние помпы и при необходимости меняем на новую.
4. Осматриваем состояние маховика, сцепления.

Проводим ревизию головки блока цилиндров и механизмов:

1. Разбираем головку цилиндров полностью: снимаем клапана и проверяем их состояние, направляющие клапанов. При необходимости производим шлифовку клапанов. Меняем направляющие на новые. Проводим замену маслосъемных колпачков.
2. Тщательно очищаем и моем головку блока. Фрезеруем при необходимости фаски седел клапанов.
3. Производим замену роликов опорных и ремня системы ГРМ.
4. Проводим замену прокладки ГБЦ.
5. Проводим замену масляного фильтра.
6. Устанавливаем новый катализатор и соединительные трубы системы отвода газов, с монтажом новых прокладок в местах соединения элементов газоотвода.
7. Устанавливаем клапанную крышку, предварительно обработав анаэробным герметиком. Дополнительно обрабатываем герметиком постель распредвала.

Проводим полную проверку сборки двигателя, навесное оборудование, соединительные трубопроводы, систему электропитания. Подсоединяем аккумулятор, заливаем масло и охладительную жидкость в системы двигателя.

Заводим двигатель и делаем обкатку на холостом ходу в течение 30-60 минут для приработки новых установленных запчастей.

Замена

Инструменты:

• шестигранный ключ на 5;
• накидные ключи или головки на 15, 17;

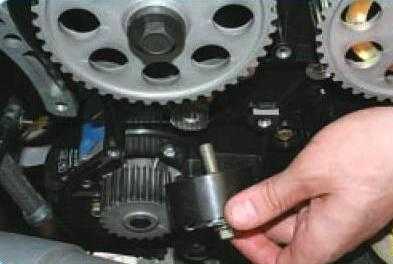

• ключ для натяжного ролика;
• большая плоская отвертка.

1.Устанавливаем машину на ровной площадке. Поднимаем капот, отключаем питание бортовой цепи, сняв клемму массы на аккумуляторе.

2.Откручиваем все шесть болтов крепления кожуха привода ГРМ слева от головки блока.

3.Разъединяем контакты на датчике коленвала.

4.Сверяем метки на шестренях обоих распредвалов с метками на задней крышке кожуха (треугольные высечки).

5.Проверяем также совпадение метки на венце маховика. Для этого отверткой поддеваем резиновую заглушку, расположенную на картере сцепления под термостатом. Под ней находится зубчатка маховика, на которой и расположена метка. Она должна совпасть с пропилом на картере слева.

6.Переходим к метке шкива коленвала. Для этого нужно ослабить натяжение ремня генератора, открутив гайку натяжителя.

7.Сняв ремень со шкива, фиксируем текущее положение маховика, вставив отвертку между его венцом и картером.

8.Ключ на 17 накидываем на болт шкива генератора, откручиваем и снимаем его. За ним расположена шестерня коленвала с меткой, которая должна совпадать в этом положении с отметиной на крышке масляного насоса.

9.В случае несовпадения каких либо пар меток, нужно выключить передачу, ввернуть болт крепления шкива генератора, и, не снимая с него ключа, постепенно проворачивать коленчатый вал, пока все метки не совпадут.

10.Когда метки будут на своих местах, демонтируем натяжной ролик ключом на 15, после него – опорный, и снимаем ремень ГРМ.

10.Ставим новые ролики, устанавливаем новый ремень, начиная со шкива коленвала.

11.Натягиваем ремень, вращая натяжной ролик по часовой стрелке с помощью специального ключа (либо зафиксировав кривыми плоскогубцами), пока натяжение не будет оптимальным. Проверить степень натяжения можно без помощи инструментов. Достаточно взяться за ремень на участке между шкивом коленвала и шкивами распредвалов, и прокрутить его горизонтально. Оптимальным будет натяжение, при котором пальцами его удастся провернуть не более чем на 90 градусов.

12.Монтаж производим в обратном порядке.

13.Вытаскиваем отвертку из отверстия картера.

Особенности устройства двигателя и приборов двигателя Ваз 21124

Двигатель Ваз 21124 объемом 1.6 л, 4-х цилиндровый, рядный, мощностью 89 л.с., крутящим моментом равным 131 Нм при 3700 об. мин., топливо АИ-95, оснащен системой распределительного впрыска топлива. В качестве системы зажигания используется электронный модуль, укомплектованный двумя катушками: первая катушка обеспечивает работу 1 и 4 цилиндров, вторая 2 и 3 цилиндров. Управление системой осуществляется с помощью котроллера.

Режимы работы двигателя регулируют несколько систем и датчиков:

• датчик положения коленвала;
• блок управления работой катушек;
• система образования топливной смеси ДМРВ;
• датчик детонации;
• датчик охлаждающей жидкости.
