Снятие противотуманной фары и замена лампы ваз 2110-2112

Какие лампы используются

Лампа противотуманная независимо от типа излучателя должна обладать следующими характеристиками:

Мощный световой поток.

Не следует путать мощность излучения (Лм) и энергопотребления (Вт), они могут быть непропорциональны друг другу.

• Показатель цветовой температуры 2500–3200 К. Он дает теплый желтоватый оттенок, который имеет большую дальность в сравнении с холодным излучением.
• Дальность луча и формирование четкого светового пучка, который не должен рассеиваться, преломляясь через капли влаги в воздухе.

Сейчас наиболее распространены: галогеновые, ксеноновые и светодиодные типы излучателей для противотуманных фар.

• Галогеновые. В стандартной заводской комплектации автомобиля по умолчанию устанавливают галогеновые лампы в ПТФ. Они имеют средние показатели срока службы (около 150–250 часов или 2–4 года). Галогеновые противотуманные фары дают желтоватый или оранжевый оттенок подсветки, которого может быть недостаточно для комфортного вождения.
• Улучшенные галогеновые. У каждой торговой марки есть свои модели, которые дают либо более яркий и белый свет, либо увеличенный срок службы. Такие осветители содержат в колбе более насыщенную газовую смесь, что дает увеличение цветовой температуры.

Следует помнить, что большинство ламп имеют обратную зависимость мощности света и срока службы.

Ксенон или газоразрядные противотуманные лампы. Такие осветители можно установить не на каждый автомобиль. Ксенон имеет очень яркий световой луч и может слепить встречный поток. Поэтому применение газоразрядных ламп должно соответствовать требованиям ГОСТа, а иначе можно получить штраф.

Ксеноновые лампы подходят для установки с линзой маркированной латиницей «D», «DC», «DCR» и автоматическим корректором.

Зачастую такая фара дает холодное излучение, которое больше рассеивается при тумане или осадках, чем нейтральный или желтоватый свет. Но к преимуществам газоразрядных ламп относится их низкое энергопотребление и высокая светоотдача. При этом срок службы ксенона не менее 3-х лет.

Светодиоды. Имеют самый большой КПД при низком энергопотреблении. При этом световая температура наиболее приближена к естественному дневному свету и имеет нейтральный диапазон. Световой пучок яркий и имеет четкий контур (излучение не рассеивается из-за тумана, снега или дождя).

Срок службы диодов более 20 000 часов. Но установка их возможна не на все марки. Для охлаждения лампы нужна установка системы, которая может не поместиться в стандартный корпус фары. Поэтому перед покупкой, уточните возможность установки светодиодных противотуманок на автомобиль.

Рекомендуем видео по теме:

Зачем нужны противотуманные фары

Туман — это приземлённое клубящееся облако, состоящее из мельчайших капелек воды, взвешенных в атмосфере. При сплошном «молоке» освещение дорожного полотна фарами приводит к тому, что рассеянные пучки света частично отражаются от капелек и ослепляют водителей. Свет не может проникнуть сквозь туман на большое расстояние, поэтому видимость резко снижается.

Главное предназначение противотуманных фар (ПТФ) — формирование правильного направления светового потока. Его можно представить в виде параллелепипеда — широкого по горизонтали и узкого по вертикали. Этот световой поток стелется по поверхности дорожного полотна, под туманом. Дополнительные ПТФ предназначены именно для создания низкого яркого освещения над проезжей частью автодорог при неблагоприятных метеоусловиях.

Противотуманные фары формируют яркий поток света, который направлен низко над дорожным полотном

При тумане или обильных осадках водитель видит перед собою «стену» из отражённых лучей, сквозь которую с трудом угадываются дорожное покрытие и обочина. Давно подмечено, что туман над землёй зависает с зазором до полуметра, поэтому фонари, смонтированные внизу и светящие под дымную пелену, гораздо лучше основных фар освещают дорогу.

Сильный дождь и обильный снег падают стеной до самой земли, поэтому для лучшей освещённости дороги при плохих метеоусловиях важен сконцентрированный поток света на малой высоте (до 50 сантиметров) жёлтого или белого света. Этот спектр излучения обладает максимальной интенсивностью энергии потока в сравнении с плотностью освещения зелёными, синими или фиолетовыми лучами.

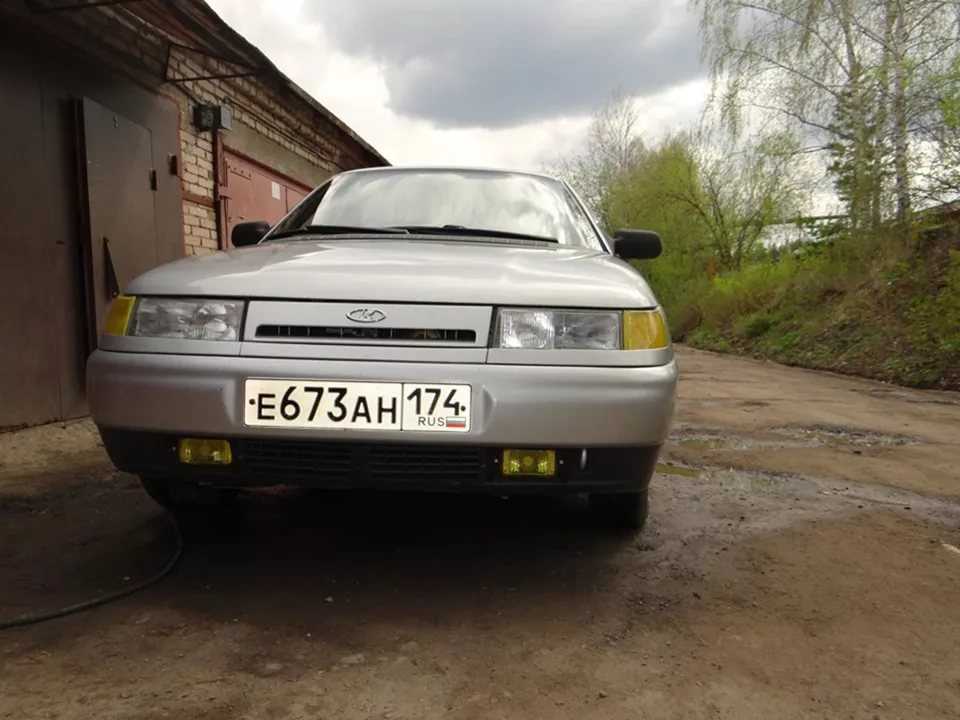

Автомобили ВАЗ 2110 с противотуманками не только выглядят более привлекательно, но и способствуют безаварийной езде в сложных дорожный условиях

Советы по улучшению освещения ВАЗ 2110

Автомобиль ВАЗ 2110 является одним из наиболее популярных отечественных автомобилей, и в этом нет ничего удивительного, так как данная модель стоит недорого, к тому же она неприхотлива в эксплуатации. Тем не менее, в устройстве автомобиля ВАЗ 2110 есть и недостатки. Так, многие владельцы этой модели жалуются на недостаточно хорошее освещение. Впрочем, данный недостаток легко исправить, для чего потребуется произвести лишь некоторые изменения в устройстве автомобиля ВАЗ 2110.

Заметив, что освещение автомобиля желает лучшего, попробуйте помыть фары, так как очень часто именно из-за налипшей грязи происходит ухудшение освещения. В том случае, если вам не хочется регулярно заниматься промывкой фар, то стоит во время ремонта автомобиля ВАЗ 2110 установить омыватели – для этого вам потребуются омыватели от Волги. Для установки омывателей вам следует снять бампер, проделать необходимые отверстия, вставить в них модули омывателей и крепко затянуть их болтами. После этого вы должны будете подключить к бачку омывателей шланг, также в обязательном порядке следует подключить в салоне машины кнопку, при помощи которой вы будете управлять омывателями.

Ухудшение освещения может произойти и из-за того, что облупился старый отражатель – в этом случае его можно заменить, для чего вам потребуется сначала снять с корпуса стекло. После этого открутите и выньте лампочку, а затем выньте старый отражатель. Установите новый отражатель, затем вкрутите обратно лампочку и поставьте на место стекло.

Для улучшения освещения имеет смысл установить галогенные лампочки вместо заводских. Главными характеристиками галогенных лампочек являются их долговечность и экологичность. Можно также заменить стандартные лампы на ксенон

Важно помнить, что устанавливать можно только те лампочки, которые рекомендованы именно для ВАЗ 2110.

Особенности ПТФ на ВАЗ 2110

Наша родная «десятка» не многим отличается от предыдущих моделей своей марки. Однако есть три особенности организации подсветки при плохой видимости:

1. В базовой заводской комплектации «десятки» не предусмотрена установка передних противотуманок. В бампере вы не найдете гнезда для подключения огней.
2. Зато автомобиль ВАЗ 2110 оснащен задними противотуманными осветителями. По некоторым версиям, задние ПТФ выполняют роль дополнительных габаритных огней. Чтобы была возможность для сохранения дистанции при непогоде.
3. «Десятка» может комплектоваться двумя видами панелей управления: стандартного и европейского образца. В старых панелях гнезда для кнопки включения противотуманок нет. Но есть выходы для монтажа дополнительных выключателей.

Передняя панель европейского вида снабжена гнездом выключателя противотуманок, а на предохранительной панели есть выходы для их монтажа.

Прежде чем покупать комплект для самостоятельной установки ПТФ, выясните какого типа панель на вашей «десятке», какого размера и формы посадочные места для огней подсветки.

Другие производители и типы ламп

Конечно, многие пробуют устанавливать другие типы источников света и другие типы ламп. Все рассмотренные фары выше — с лампой галогенового типа. То есть это фактически та же лампа накаливания, но её нить работает в газовой среде (галогенов брома или йода).

Есть и альтернативные противотуманки.

Ксеноновые ПТФ

Штатные ПТФ, переделанные под ксеноновые противотуманки.

Старые ксеноновые ПТФ работали на лампах D1 и D2, новые получили лампы D3 и D4 без применения паров ртути. Теоретически, КПД таких противотуманок и сила света выше, чем у галогенок. Однако не стоит забывать о специфике ПТФ — не вызывать отражения луча от водяной взвеси. А все недорогие ксеноновые фары требуют очень точной настройки светового пучка и не способны дать низкую горизонтальную полосу для борьбы с туманом.

К тому же максимальная цветовая температура для эффективности противотуманок — 3000-4500 К, в противном случае толку от них не будет и слепящий свет для встречных водителей обеспечен. Цены таких противотуманок не ниже 5-7 тысяч (Hella Micro DE, к примеру). Все, что дешевле, применять бесполезно и даже опасно.

Светодиодные ПТФ

Толковые светодиодные ПТФ стоят очень дорого, а покупать дешевые бессмысленно.

Главный минус эффективных светодиодных противотуманок — огромная цена и невысокая эффективность.

Низкая эффективность объясняется тем, что обычный светодиод выдаёт яркий и приятный для человеческого глаза свет с температурой около 6000 К. Для головной оптики — это неплохо, но никак не для ПТФ. Однако, есть и исключения. К примеру, фары Osram LEDriving FOG 101. Высокотехнологичный прибор со светодиодами патентованной фирменной разработки с температурой цвета около 3000 К, что как раз подходит для ПТФ.

Установка

К приобретенному комплекту предлагается всегда схема подключения противотуманных фар на ВАЗ 2110, потому особых проблем возникнуть не должно. Но учтите, возможно что-то придется подкорректировать, отрегулировать для обеспечения эффективной работы.

Схема подключения

Перед тем как установить противотуманные фары на ВАЗ 2110, нужно определиться с местом их расположения. Если конструкцией авто не предусмотрено место для них, тогда монтировать будет под передний бампер.

Схема подключения ПТФ выглядит следующим образом.

1. Прокладываем проводку противотуманных фар на ваш автомобиль. Делается это через левую часть под капотом по крылу. Примерно так же проходит основная проводка.
2. Теперь нужно подключить питание на кнопку, которая расположится на приборной панели. Согласно заводской схеме, питание устанавливается от предохранителя на правых габаритах. Но можете воспользоваться кнопкой включения света или выводом от замка зажигания к включению головной оптики. То есть в такой ситуации противотуманки будут включаться при включенном зажигании. Некоторые берут питание от вывода на габариты. Это делать можно, но не рекомендуется. Если вы забудете отключить ПТФ, аккумулятор вскоре сядет.
3. Соединяем штекеры с фарами. Если после этого не горят противотуманки на ВАЗ 2110, в схеме была допущена ошибка. Проверьте каждый элемент цепи. Определить где находится реле противотуманных фар на ВАЗ 2110 не сложно, потому убедитесь в наличии щелчка реле. Если он присутствует, тогда катушка его активирует. Не редко приходится менять реле.

Последний этап установки начинается уже после того, как все провода были подключены, питание заведено, и свет противотуманок пролился наружу. Речь идет о регулировке.

Проверить, правильно ли светят ПТФ, достаточно просто. Выезжайте на дорогу и смотрите, как работают противотуманные фары. Если свет направлен немного вниз, световой поток задевает как дорожное полотно, так и обочину, значит все работает идеально, и можно не опасаться гнева встречных водителей, которых вы будете слепить.

https://youtube.com/watch?v=t0ysCPFw_WA

Если же имеются отклонения от нормы, обязательно выполните регулировку. Эту работу можно выполнить самостоятельно, но потребуются идеальные условия помещения. Потому лучше доверьтесь специалистам с автосервиса, у которых имеется специальный стенд, ровная площадка, оборудование для регулировки.

 Загрузка …

противотуманные фары ваз 2110 установка снаружи

1)  Снимаем заглушки в бампере, чтобы вставить фары.

2)      Устанавливаем облицовку  противотуманки.

3)Прикручиваем крепления двумя саморезами.

4)      Осталось подключить противотуманки на ваз 2110, соединив разъемы.

Если ПТФ с ксеноном, то вам необходим корректор фар, для регулировки светового потока.

подключение вариант 2

1)      выбираем место для установки — обычно небольшой отсек находящийся под бампером. Для ваз2110 существует  два вида ПТФ: рифленые (рассеивающие свет) и прозрачные (свет идет пятнами). Прозрачные – более модный вариант, но наименее полезный.

2)     необходимо приобрести клавишу с желтым индикатором, провода, реле, клемму для массы, узкую широкую клеммы типа «папа»и соответствующие им клеммы  типа «мама», а также колодки и рамки для фар.

3)      Под капотом отсоединяем провода, идущие к  датчику уровня жидкости и омывательному бачку. Для откручиваем гайку бачка омывателя и вытягиваем пучок проводов, находящийся под левым лонжероном.

4)       В разъеме Ш-1 нам нужны  три провода: два желто-черных и один желтый.

5)      Затем отрезаем два куска от желтого провода и протягиваем их внутрь салона машины. Зачищаем провода,  крепим к ним  широкие клеммы типа «папа», после этого  вставляем их в колодку, чтобы помеченный провод соединился  с желто-черным. Соединяем  колодку и прижимаем к жгуту два желтых провода, ставим бачок омывателя на место.

6)      Далее берем еще два куска провода  длиной 50см каждый. Крепим к ним  клемму под массу и прикручиваем к шпильке вместе с проводом массы от фар.

7)       протягиваем провод противотуманки из переднего лонжерона, вытаскиваем оба провода там, где будет крепиться сама фара. На каждый провод цепляем широкую клемму массы.

      Далее надеваем скобы на бампер, а колодки широкой клеммы типа «мама» — на провода

9)      Вставляем лампочки в фары.

Совет: вставляем лампочки в фары, не прикасаясь пальцами к самим лампочкам. Иначе после нагрева лампочки лопнут. Если вдруг вы  коснулись лампочек, обезжирьте их поверхность.

10) Присоединяем  желтый провод  к лампочке, а черный к корпусу.

На всю процедуру установки ПТФ уходит около двух часов.

подключение вариант 3

2)      Берем колодку ПТФ, и протягиваем красный  провод до черного ящика (ЧЯ), подсоединяем  его к колодке реле №85.

3)      Контакт №3 в колодке Ш-1 запитываем из клеммы №30, находящейся  на колодке реле.

4)      Контакт №5 из колодки Ш-1 соединяем с клеммой №87 в колодке реле.

5)      Соединяем при помощи коннектора черные провода, на колодке реле №86 и на контакте №4 из колодки Ш-2.

6)      Затем подключаем к контакту №1 колодки Ш-1 желтый провод, и ведем его к левой фаре.

7)      К контакту  №6 колодки Ш-1 подключаем  при помощи  желто-черного провода правую фару.

      Вставляем колодку Ш-1 в разъем.

9)      Колодку реле размещаем  на задней стенке черного ящика.

10)  Переходим к приборной панели. Зеленый провод от колодки ПТФ, находящийся на контакте №10 подключаем к контакту №58R (на фото он сверху).

11)  Соединяем два  белых провода. Один от колодки ПТФ, а другой – от  переключателя освещения с помощью коннектора. Черный провод с черным соответственно. Возвращаем соединения приборов, кнопки и козырек на свои места.

12)  Возвращаем кнопку с проводами ПТФ назад в корпус приборной панели.

13)  Оставшиеся два провода: черный идущий от контакта №7 и розовый исходящий от  контакта №9 подключаем к  индикатору включения противотуманных фар через колодку.

14)  Вставляем кнопку в панель.

Внимание: Обязательно проверьте, работает ли у вас подсветка кнопки и индикатор включения ПТФ.

Подключение противотуманок завершено, дополнительно рекомендуем посмотреть обучающее видео.

Устанавливаем ксенон в противотуманки ваз 2110 своими руками

 Сначала лампочки H1 устанавливаем  в крышку от пластиковой бутылки. Затем,  при помощи герметика, в фару.

Часто встречаются  автомобили с ксеноном, установленным в фары главного света. Если пучок света при этом имеет ровные границы возможно  даже узаконить ксенон при оформлении  документов на авто.

Когда отсутствуют линзы в фарах (имеется лишь отражатель), ваша машина демонстрирует засвет за допустимые границы и приводит к ослеплению остальных участников движения.

Все достоинства ксенонового света появляются с фокусирующей линзой, которая обеспечивает корректное распределение пучка  света. ПТФ с ксеноновым светом — не слепят, если имеют фокусирующую линзу, и делают функцию противотуманки лучше.

В следующем разделе мы расскажем, как установит на ваз 2110 фильтр нулевого сопротивления.

Замена лампы в противотуманной фаре на Рено Логан

Замена лампы в противотуманке сложнее, чем замена габаритные ламп и лампы ближнего света.

1. Снять защитный щиток на бампере.
2. Отсоединить от лампочки провода и вынуть её.
3. Поставить новую лампу и подключить её.

Тип лампы

H11 12V 55W — стандартные размеры и тип лампы в противотуманной фаре на Рено Логан. Мощнее лучше не брать, оплавится пластик!

Советы по установке

Если устанавливать ПТФ самостоятельно, то слишком высоко их крепить не стоит, так как видимость будет на дороге еще хуже. Наиболее эффективными являются фонари с желтыми стелами.

Устанавливать такие фары надо только парами. От бокового габарита противотуманка должна располагаться на расстоянии не больше 400 миллиметров. Высота размещения фары — 250 миллиметров, но обязательно не выше головной оптики.

Установка противотуманных фар

Поменять или установить противотуманные фары на Рено Логан может каждый самостоятельно. Для этого особых знаний не потребуется. Для проведения работы потребуются: переключатель, фары, накладки на бампер, провода и скотч.

Перед установкой фар надо отрегулировать давление в шинах, чтобы более точно угадать с высотой установки фар, особенно актуально для нестандартных шин (больше 15-го радиуса). После этого надо:

1. Проверить, есть ли реле подключения противотуманок в моторном отсеке.
2. Проверить предохранитель.
3. Установить в салоне выключатель.
4. Установить накладки на бампер до щелчка, предварительно обезжирив место крепления.
5. Подключить проводку.
6. Проверить работу фар.

Какие противотуманки лучше на ВАЗ-2110

Внешне можно не заметить особой разницы между качественными фарами и «аналогами» неизвестного происхождения.

Сделать правильный выбор в этом случае очень тяжело, поскольку в продаже появилось огромное количество фар, разных по форме, по источнику света и цветовому спектру.

Также важно из какого материала изготовлен рассеиватель — стекло или поликарбонат. Поскольку ПТФ устанавливаются низко, хиленькие пластиковые корпуса долго не живут

А если учитывать, что в дождь нам придётся часто протирать подручными средствами рассеиватель, то некачественный материал затрётся и вся работа ламп пойдёт насмарку.

Штатные и близкие к ним ПТФ

В бампер ВАЗ-2110 на штатное место без дополнительных доработок подходят прямоугольные противотуманки со штатным креплением. Их выпускают масса производителей, но, опять-таки, все эти фары разные как по качеству оптики, так и по источнику света.

Наиболее распространённые — два вида ПТФ отечественного производства ОСВАР и фары завода Автосвет из г. Киржач. У последних есть две модификации — под лампу с цоколем Н3 и Н1. По отзывам пользователей, фары под лампу Н1 дают более плотный и собранный световой поток во всем диапазоне засветки. Их цена — около 900 рублей за штуку. Но продаются они без лампы.

Отечественные фары — ОСВАР 2212.3743-04. Собраны грубовато и это портит внешний вид. Плафон несъемный и вклеен на герметике, что при повреждении скажется на цене замены. Однако с ценой около 700 рублей (с лампой) выглядят довольно сносно. Засветка ровная, но при правильной установке ближняя зона засвечивается хуже.

Ещё один относительно отечественный производитель — рязанский завод Bosch

Фары разработаны под лампу Н3, светят не важно, но и стоят около 650 рублей. Самый бюджетный вариант для нечастого использования

В продажу идут без лампы.

Какой цвет стекла выбрать для противотуманки

Водители со стажем помнят то время, когда стекло ПТФ было окрашено в желтый цвет. С тех времен бытует очень странный, но ошибочный стереотип, о том, что желтый цвет фар — наиболее эффективный и оптимальный. Однако такое мнение является в корне ошибочным, поскольку сегодня крупнейшие производители автомобилей и комплектующих оснащают противотуманные фары прозрачным стеклом. И это не случайность, потому как прозрачные стекла более предпочтительны.

Для модели ВАЗ 2110 современные модели противотуманных фар доступны всего в двух вариациях: прозрачные, а также рифленые.

Парадоксально, но львиная часть покупателей делает выбор именно в пользу прозрачных, хотя по ряду объективных причин именно рифленые — лучше подходят для установки

Они не только делают внешний вид автомобиля более современным, но и обеспечивают четкость и направленность самого луча, а в конечном итоге — лучшую видимость в неблагоприятных погодных условиях, а в конечном счете безопасность, как и проверка датчика скорости ваз 2110, своевременная замена резины и прочие меры предосторожности

Противотуманные фары ваз 2110 схема подключения

подключение вариант 1

1)      Открываем блок с предохранителями, после этого выкручиваем саморез, вытаскиваем  и переворачиваем блок предохранителей. Провода, отмеченные зеленым цветом, с завода не идут, их необходимо добавлять.

2)      От бухты проводов идущих в комплекте отрезаем два проводка по 15сантиметров каждый. На концах обоих проводов крепим разъемы “мама”.

Красный провод, отмеченный на рисунке 2 цифрой 1, является плюсовым, можете даже проверить контрольной лампочкой. Протягиваем его к ножке под номером тридцать с обратной стороны реле.

3)      Провод, обозначенный на рисунке номер 4 цифрой 2, является полюсом, идущим от ножки 87 обратно к блоку предохранителей.

4)      Подводим к предохранителям на рисунке 5 (они предназначены для ПТФ) красные плюсовые провода, после чего они расходятся по одному на правую и левую фары.

5)      Монтируем провода, как показано на рисунке 7. К разъему с двойной “мамой” прикрепляем тридцатисантиметровые провода с “мамами” на концах.

6)      Вставляем провода с одиночными “мамами” в белый штекер, в местах, выделенных кружочками на блоке предохранителей.

7)      Разъем с двойной мамой выводим из блока предохранителей и подключаем к разъему двойной ”папа”,  который находится позади кнопки открывания багажника.

      Черный провод под цифрой 3, идет от ножки 86 расположенной на реле и является минусом. Лучше всего провести минус от верхней части блока предохранителей. Там уже есть заводские черные провода, заведенные под гайку на 10. Провод, обозначенный цифрой 4, отвечает включение – выключение  ПТФ.

Несколько вариантов, откуда протянуть провод управления ПТФ.

1)  От габаритных огней напрямую, при включении габаритов у нас включается ПТФ.

3. Проводим провод от замка зажигания через кнопку, как в способе 2. Это наиболее удобный вариант.

На фото №11 цифрой 1 выделено реле включения ПТФ, а цифрой 2 — место, для реле электроподъемников. От него берем  два провода, удлиняем  и выводим на кнопку включения фар

Один из них (розовый тонкий в нашем случае) при включении зажигания появится “плюс”, а черный провод будет «минус».

Для правильного подключения ПТФ, важно знать, что левый выход располагается  около радиатора, под левой фарой головного освещения, и легко крепится хомутом к кузову машины. Симметрично под правой фарой находится правый выход.

Правильный монтаж и подключение противотуманных фар ВАЗ 2110 и его модификаций

Не все модели десятого ряда ВАЗ оснащены заводскими противотуманными фарами. Если водитель самостоятельно проводит тюнинг дополнительного освещения, у него есть три варианта решения этой проблемы:

1. Купить передний бампер с уже установленными противотуманными фарами. Их лишь остаётся подключить к автомобильной сети.
2. Купить передний бампер с готовыми штампованными гнёздами под установку ПТФ. В этом случае нужно правильно подобрать комплект противотуманных фар и самостоятельно смонтировать их.
3. Проделать самому в пластике отверстия под ПТФ, закрепить противотуманки и подключить их в сеть автомобиля. Этот вариант позволяет опытному водителю устанавливать на модельный ряд ВАЗ 2110 противотуманки от иностранных авто.

Требования Правил дорожного движения не содержат обязательного условия установки ПТФ на автомобилях, поэтому отечественные производители не всегда ставят противотуманки на сборочном конвейере. Но есть ГОСТ 8769–75 и ГОСТ 41.48–2004, которые регламентируют количество, расположение и порядок включения всех осветительных приборов, в том числе противотуманных фар.

Требования к монтажу ПТФ

Противотуманные фары устанавливаются согласно определённым правилам:

• количество — 2 штуки;
• не ближе 25 см к поверхности дорожного покрытия;
• не больше 40 см от внешнего контура фар;
• гнёзда для противотуманок должны располагаться ниже верхней точки гнезда фары ближнего света;
• углы прямой видимости ПТФ должны составлять: в вертикальной плоскости 5о+5о, в горизонтальной — 45о+10о.

Расположение двух ПТФ в передней нижней части автомобиля должно отвечать требованиям ГОСТ 41.48–2004 (пункт 6.3)

Современные марки транспортных средств, как правило, оснащены ПТФ, которые устанавливают сами производители. Для этого на переднем бампере предусматриваются специальные гнёзда. Если противотуманки там не стоят, то отверстия закрыты заглушками, которые легко снимаются.

Если монтаж ПТФ не предусмотрен комплектацией автомобиля, заводские штампованные отверстия для установки противотуманных фар закрываются заглушками на двух винтах

Первые выпуски ВАЗ 2110, 2111 и 2112 не были оснащены отверстиями для установки противотуманных фар, поэтому гнёзда нужно размечать и вырезать собственноручно, с учётом вышеизложенных требований.

Подготовка к установке

Самостоятельное подключение ПТФ на ВАЗ 2110, 2111 и 2112 подразумевает наименьшую разборку передней части автомобиля (желательно без снятия переднего бампера) и передней панели (торпеды). Поэтому прежде чем покупать готовый комплект противотуманок, следует выяснить:

• какая торпеда стоит на вашем автомобиле;
• есть ли штампованные отверстия под них в переднем бампере, какова их форма, а также способ крепления ПТФ.

Действовать нужно внимательно, чтобы не создать себе лишних трудностей. Если гнёзд под противотуманки в пластмассовом бампере нет, то их легко проделать с помощью дрели, нагретой пластинки из металла или выпилить ручным лобзиком. Главное, правильно разметить под размер готового комплекта ПТФ с креплениями, учесть криволинейность бампера, структуру материала (хрупкий, мягкий, твёрдый).

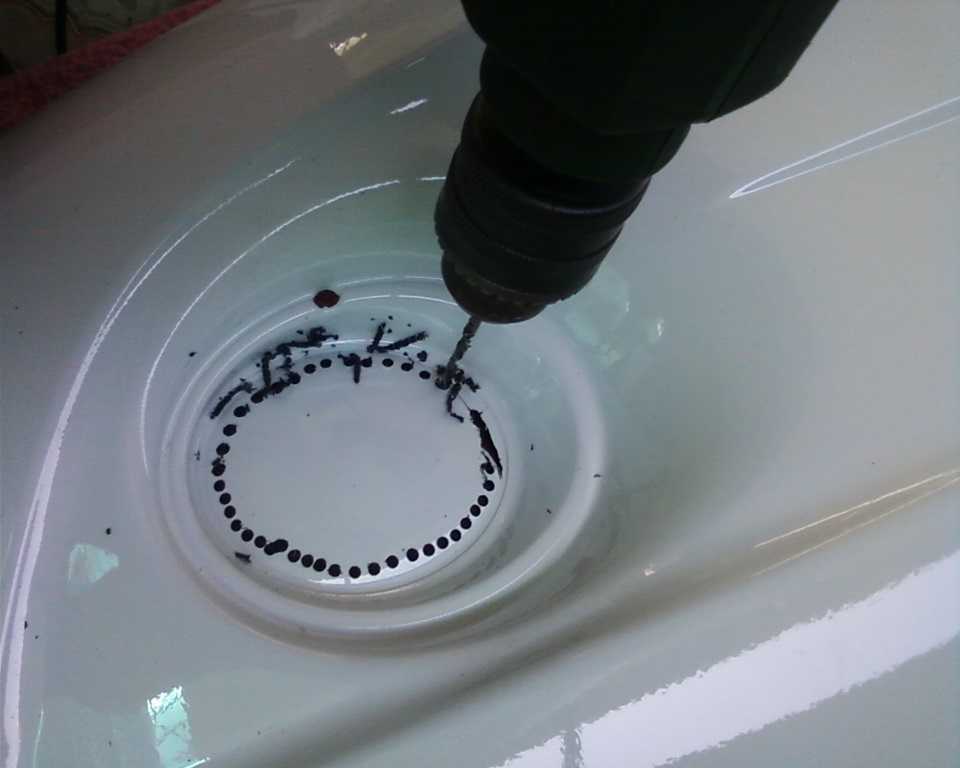

Сделать самостоятельно гнездо в бампере можно с помощью дрели и тонкого сверла диаметром 2–3 мм, часто располагая отверстия по контуру

Популярные модели

Чтобы сориентироваться в разнообразии марок, и понять какие лампочки поставить в противотуманки, в таблице приведены наиболее популярные модели, по мнению автолюбителей.

Марка	Тип лампы	Характеристики	Цена
KOITO WHITEBEAM III H8	Галоген	Дают удвоенную яркость при стандартном энергопотреблении. Устанавливаются в качестве базовых на большинстве японских автомобилей.	2100 руб.
MTF light Aurum H11	Галоген	Имеют теплый световой поток, не нагреваются, двойное покрытие поглощает ультрафиолет	950 руб.
LYNX H11	Галоген	Лампа имеет низкое энергопотребление и высокую мощность светового луча теплого оттенка, при средней цене.	400 руб.
OSРАМ LEDriving FOG	Светодиод	Производитель гарантирует 5 лет службы. Излучатель дает расширенный луч, может устанавливаться в качестве ДХО. Не требует регулировки после монтажа.	4900 руб.
PHILIPS H27W STANDART	Галоген	Увеличенный срок службы при низкой цене. Выдают теплый луч, правильной формы, не греются.	250 руб.
OSRAM ORIGINAL LINE H27	Галоген	Устанавливается в качестве заводских комплектующих на Тойота, Мерседес, Ауди. Средняя цена более чем окупает надежность работы и срок службы лампы.	400 руб.
MTF Light Palladium H27	Ксенон	Лампа излучает нейтральный белый свет, что гармонично сочетается с газоразрядными фарами основной подсветки.	950 руб.

Ремонт и обслуживание противотуманной фары ВАЗ-2110 на примере оригинальной конструкции (Bosch, Киржач)

Обслуживать изделие достаточно просто. Замена перегоревшей лампочки в ПТФ производится за каких-то пять минут, если знать, с какой стороны “подойти” к светильнику. Меняя лампочку, не обязательно откручивать “противотуманку” от корпуса автомобиля. На всякий случай перед началом работ отбросьте отрицательную клемму АКБ вашего авто.

Обращаем ваше внимание, что галогенные лампочки, которыми комплектуются фары противотуманные ВАЗ 2110, нельзя касаться жирными руками и вообще оставлять какие либо следы на колбе изделия. Новую лампочку в патрон держим и вставляем при помощи чистой салфетки

Тем самым, мы обеспечиваем долгий срок ее службы. Согласитесь, весьма неприятно, когда новая лампочка перегорает в пути. Срок службы хорошей галогенной лампочки составляет 4000 часов.

1. Снимаем защитный колпачок с задней стороны изделия, оголяя доступ к подключению электропроводки плафона (смотрим фото “противотуманки”);
2. Отключаете от клеммы на плафоне и отводите в сторону наконечник “отрицательного” провода, запитывающего лампочку фары;
3. Отводим в сторону прижимную скобу крепления лампы и достаем ее из плафона;
4. Отключаете наконечник “положительного” проводника от самой лампы и подключаем его к новой;
5. Сборку выполняете в обратной последовательности.

Кстати, если вам также необходимо заменить полностью “противотуманку”, то она крепится к корпусу ВАЗ 2110 всего лишь двумя саморезами. Аналогичным образом, как описано в инструкции по замене лампочки, отключаете от противотуманной фары электропроводку и затем откручиваете крепежные саморезы. Сняв затем облицовку изделия, можно свободно извлечь из посадочного места и саму фару.

https://youtube.com/watch?v=t0ysCPFw_WA

Видео о том, как самостоятельно заменить противотуманки

Решение установить качественные противотуманные фары для вашего ВАЗ 2110 является стратегически важным, поскольку оно дает сразу несколько преимуществ. Во-первых, преображает внешний вид транспортного средства в сторону улучшения. А во-вторых, улучшает видимость, безопасность и дает уверенность при вождении в темное время суток.

Само название фар – «противотуманные» – лаконично раскрывает их истинное предназначение. Их свет способен проникать через густой слой тумана и дождя, что значительно улучшает видимость во время передвижения.

Можно выделить три ключевых особенности, которыми обладают исключительно ПТФ:

1. Возможность своевременного маневра, которая в обычных условия попросту не представляется выполнимой. Нередко водители, не имеющие ПТФ, оказываются за пределами дорожного полотна. Секрет заключается в ширине светового луча, который открывает полноценный обзор на разметку и обочину.
2. Увеличенная дальность освещения (и, как следствие, обзора). Такое свойство обеспечивается благодаря более плоскому световому потоку, который в большей мере распространяется в ширину. Учитывая более высокую температуру дорожного покрытия по сравнению с оным показателем у тумана, он не опускается непосредственно на землю. Поэтому обладатели ПТФ имеют видимость, которая в среднем на десять метров дальше по сравнению со стандартной оптикой.
3. При условии профессиональной настройки, противотуманные фары не слепят проезжающие мимо транспортные средства, позволяя им лучше наблюдать вас. Это в значительной степени повышает безопасность, снижая риск возникновения ДТП.
