Расположение

Все предохранители находятся в специальном блоке, который располагается под приборной панелью со стороны водителя. Для того чтобы получить к ним доступ нужно снять крышку которая крепится на двух винтах, сняв которую можно увидеть 8 электромагнитных реле и  20 защитных элементов. Основная задача реле это разгрузить контакт выключателя у прибора, так как они потребляют ток на который выключатели не рассчитаны.

Прежде чем установить новый элемент, необходимо понять причину по которой он вышел из строя и ее устранить, иначе они так и будут постоянно перегорать.Сделать это можно при помощи специального тестера, а также схемы электрооборудования. Если у вас необходимого прибора нет или вы не разбираетесь в схеме, тогда лучше обратится к специалисту.

Давайте рассмотрим более подробно за что отвечает каждый прибор:

Монтажный блок Нива Шевроле имеет так же реле которые отвечают за:

• К1 как правило его не используют и в место него стоит специальная перемычка
• К2 отвечает за включение дворников
• К3 благодаря ему происходит включение аварийки и поворотников
• K4 отвечает за включение ближнего света
• К5 обеспечивает питанием дольный свет
• К6 реле подогрева заднего стекла, системы вентиляции и отопления, омывателя
• K7 обогрев заднего стекла
• К8 является резервным

Так же есть отдельный блок который контролирует работу двигателя и имеет следующую схему:

У каждого водителя в автомобиле должна находится распечатанная схема предохранителей Шевроле Нива, это даст возможность сократить время поиска нужного прибора.

Замена датчиков концентрации кислорода

Датчики кислорода нужно заменять через 75 тысяч км пробега автомобиля.

Откручиваем датчики, когда двигатель остыл.

Отключаем минусовую клемму аккумулятора.

Если датчик сильно прикипел и его невозможно открутить с помощью рожкового ключа, то если Вы заменяете датчик, то можно перекусить бокорезами провода датчика и открутить уже накидным ключом. Можно еще разобрать колодку проводов, если датчик не подлежит замене.

Дорогие друзья. В этом материале мы вам подготовили подробную информацию про то, где располагается блок предохранителей на Ниве Шевроле, как к нему добраться, какие предохранители и реле за что отвечают, а так же схему самого блока предохранителей, что бы можно было прозвонить цепи и при необходимости найти обрыв.

Итак, сам блок предохранителей расположен слева от водителя под декоративной крышкой, прикрученной двумя шурупами, смотрим фото:

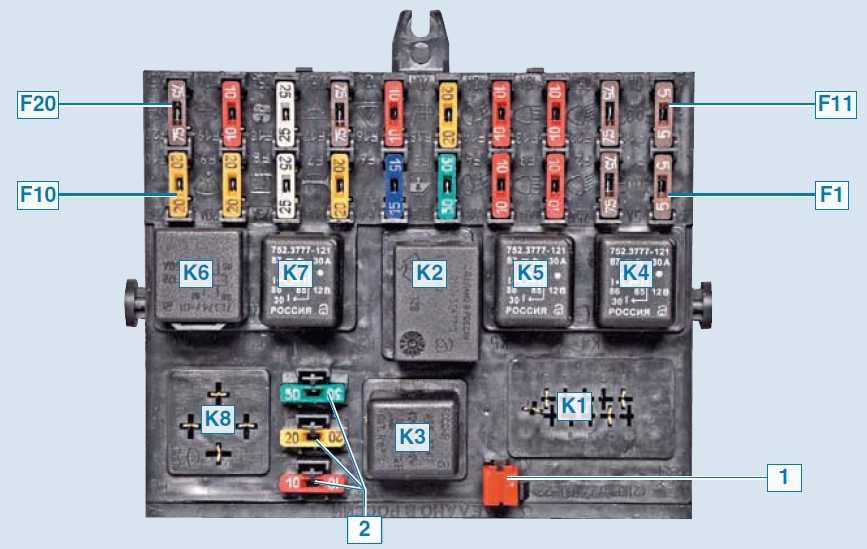

Ниже на картинке представляем схематичное расположение реле и предохранителей в блоке:

За что отвечают реле на блоке предохранителей:

К1 — реле контроля исправности ламп (на автомобилях Chevrolet Niva вместо реле устанавливаются перемычки); К2 — реле очистителя ветрового стекла; К3 — реле-прерыватель указателей поворота и аварийной сигнализации; К4 — реле включения ближнего света фар; К5 — реле включения дальнего света фар; К6 — дополнительное реле; К7 — реле включения обогрева заднего стекла; К8 — резервное реле (на автомобилях Chevrolet Niva не устанавливается); F1—F20 — плавкие предохранители

Вот информация по цепям предохранителей, какой предохранитель за какие цепи ответственный:

А вот собственно и сама схема блока предохранителей, чтоб можно было отследить каждую цепь и при необходимости найти обрыв.

Надеемся что эта информация была для вас полезной

киЗамена отдельных предохранителей

Процесс замены практически идентичен для вставок любого номинала:

• Открываем крышку блока, чтобы получить доступ к нему.
• Ищем сломанный или перегоревший предохранитель, подцепляем его с помощью пинцета (имеется в комплекте) и извлекаем из гнезда.
• Подготавливаем вставку аналогичного номинала и устанавливаем ее на место. Если показатель будет выше, электропроводка и блок могут выгореть. Иногда неправильно выбранный номинал провоцирует возгорание машины. Слишком низкий номинал же, наоборот, не позволит предохранителю защитить цепь от короткого замыкания, так как он сразу же перегорит и выйдет из строя.

Цепь, в которой был заменен предохранитель, нужно проверить. Если вставка вновь перегорела, значит, проблема кроется в иных элементах электрической цепи.

Если проверка прошла успешно, верните пинцет на его место и закройте крышку блока.

Процесс снятия и замены блока

В процессе эксплуатации машины блок предохранителей Нивы Шевроле может получить повреждения, для исправления которых его необходимо снять для ремонта. Если блок восстановить невозможно, то его следует заменить новым. Если деталь пришла в негодность на машине, например, 2004 года, на нее можно поставить узел только старого образца. При установке нового устройства необходимо убедиться в соответствии маркировки предохранителей электрической схеме.

Подготовка

Снятие и разборка основного блока не является сложной задачей и для ее выполнения понадобятся только две отвертки (с крестовым и плоским жалом) и 10–15 минут. Для снятия второго блока потребуется немного больше времени.

Этапы работы

Последовательность демонтажа блока с Нивы 2007 года выпуска для обслуживания и ремонта:

1. Открыть декоративную крышку блока.
2. Выкрутить отверткой с крестовым жалом саморез в верхней части, служащий для фиксации блока в панели.
3. Вынуть боковые фиксаторы элемента из направляющих металлического кронштейна.
4. Разобрать дополнительные реле с колодками и основной узел. Для этого их аккуратно поддевают плоской отверткой и снимают с направляющих.
5. Отключить колодки электропроводки от блока.
6. Установку детали производят в обратной последовательности.

Снятие блока предохранителей для систем управления двигателем

Эта операция более трудоемкая, поскольку для этого необходимо снять часть элементов интерьера автомобиля. Для этого потребуется отвертка с крестообразным жалом и ключ 10 мм.

Процесс снятия блока с машины 2013 года:

1. Открыть крышку перчаточного ящика и отстегнуть два ограничительных шнура.
2. Отвернуть винты крепления облицовки перчаточного ящика сбоку справа и два самореза для ее крепления внутри ящика.
3. Выкрутить два самореза внизу (указаны на фото синими стрелками) и еще семь внутри ящика (красные стрелки).
4. Вынуть ящик и отключить колодку с лампы подсветки.
5. В глубине панели приборов будет виден блок управления и блок предохранителей, закрытый защитным кожухом. Выкрутить 10 мм гайку фиксации кожуха (на нем указан тип и назначение элементов).
6. Отвернуть три 10 мм гайки крепления блока предохранителей.
7. Заменить вставки или сам блок (при замене предохранителей следует применять аналогичные по номиналу детали).
8. Произвести обратную сборку.

Общий вид перчаточного ящика с открытой крышкой (следует выкручивать только винты, указанные синими и красными стрелками, отмеченные желтыми стрелками винты следует оставить на месте)

Особенности машин с кондиционером

На таких Нива Шевроле применяется отдельное реле и предохранитель с номиналом 10 А, который защищают питание муфты компрессора. Сам компрессор обеспечивают работу системы охлаждения воздуха в салоне.

Замена таких деталей на машине 2014 года выглядит следующим образом:

1. Открутить крестовой отверткой два винта крепления левой крышки консоли.
2. Отвернуть гайку 10 мм, служащую для крепления модуля реле и предохранителя.
3. Заменить предохранитель на аналогичный.
4. Собрать детали в обратном порядке.

Расположение и электросхема

Для защиты электрических цепей на автомобилях применяют предохранители, размещенные в специальном монтажном блоке. На Шевроле Нива ВАЗ 2123 этот блок расположен внутри панели приборов, слева от пластикового кожуха рулевой колонки. Кроме основного блока, на Шевроле Нива установлен дополнительный узел, отвечающий за работу двигателя автомобиля. Этот предохранительный элемент размещен в салоне и находится в правой части панели приборов за перчаточным ящиком. Размещение блоков в салоне одинаково для автомобилей всех годов выпуска.

Основные блоки машин делятся на два типа — до 2009 года и после. Эти устройства невзаимозаменяемые. Блоки за перчаточным ящиком одинаковые по конструкции. На машину 2005 года выпуска можно без проблем установить блок от машины 2011 года. Обозначение номинала предохранителя нанесено на корпус, на самом узле имеется номер плавкой вставки и пиктограмма назначения. На крышке основного блока маркировка предохранителей отсутствует.

Для автомобилей выпущенных до 2009 года

На машинах первых лет выпуска применялся монтажный блок от легкового автомобиля ВАЗ 2110 (2110-3722010-01), рассчитанный на 8 реле и 20 предохранителей. Дополнительно в устройстве предусмотрено три штатных места для запасных плавких вставок.

Блок Шеви Нивы 2006 года (схема перевернута)

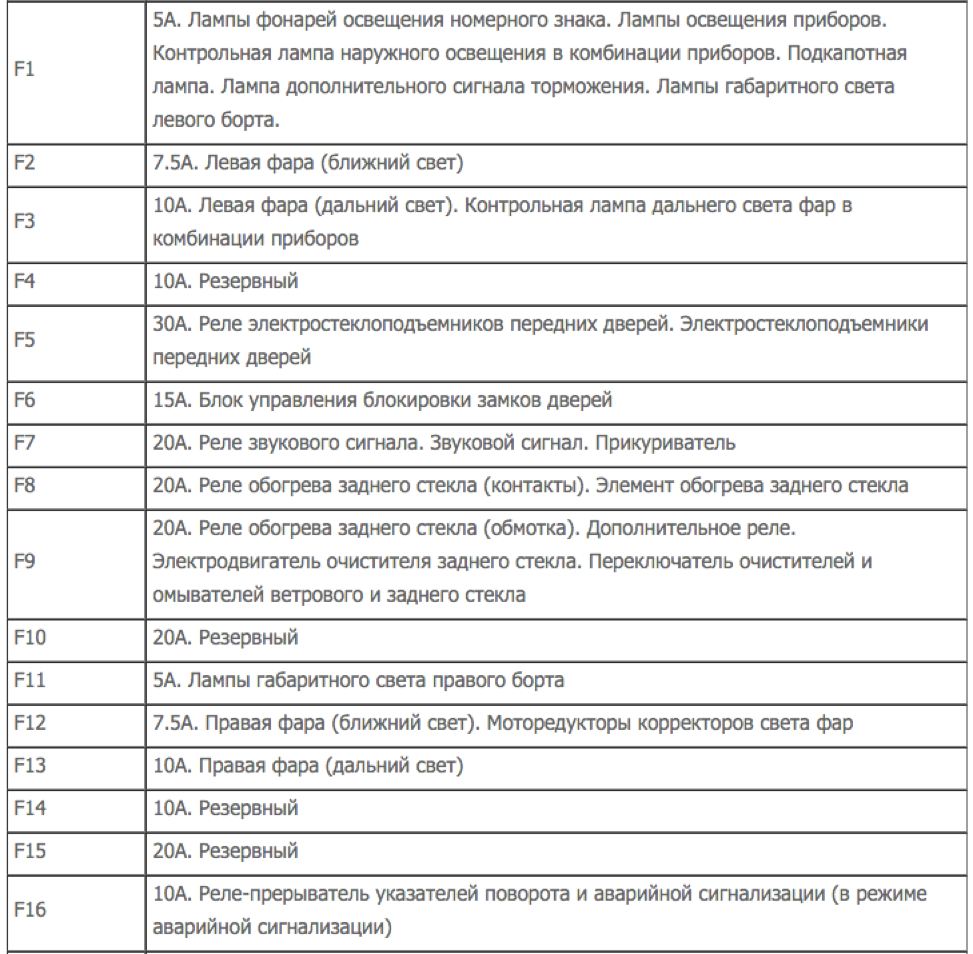

Расшифровка предохранителей

В блоке располагаются предохранители для малонагруженных цепей автомобиля. Например, именно там установлен 25-амперный предохранитель вентилятора печки (позиция F18) и 20-амперная вставка моторов для привода щеток дворников (номер F9).

Назначение предохранителей на Нива Шевроле 2007 года

Описание реле

В основном блоке установлены реле, отвечающие за функционирование следующего электрооборудования:

Номер	Назначение
К1	Опциональное реле для контроля целостности ламп машины. На большинстве машин вместо него с завода установлены перемычки
К2	Предназначено для запуска системы очистки ветрового стекла
К3	Указатели направления поворотов и система предупреждения об аварийной остановке автомобиля
К4 и К5	Активация ближнего и дальнего света соответственно
К6	Вспомогательные цепи (система вентиляции, очистка заднего стекла)
К7	Обогрев поверхности стекла на задней двери
К8	Резерв

К нижней части основного блока устанавливаются еще несколько реле.

В машинах 2008 года выпуска это реле:

• включения противотуманных фар спереди и сзади;
• запуска моторов стеклоподъемников;
• активации предупредительного сигнала;
• запуска стартера.

В зависимости от комплектации, их может быть больше или меньше.

Для автомобилей выпущенных с 2009 года

На машинах Нива Шевроле после рестайлинга 2009 года применяется блок несколько иной конфигурации (2123-3722010).

Блок Шевроле Нива 2010 года

На новых блоках изменилось назначение предохранителей.

Назначение предохранителей на Нива Шевроле 2012 года

Расшифровка реле

Номер	Назначение
К1	Предназначено для запуска системы очистки ветрового стекла.
К2	Указатели направления поворотов и система предупреждения об аварийной остановке автомобиля.
К3 и К4	Активация ближнего и дальнего света соответственно.
К5	Вспомогательные цепи (система вентиляции, очистка заднего стекла).
К6 и К7	Обогрев поверхности стекла на задней двери.
К8	Резерв.

В блоке дополнительных реле добавлена деталь для включения системы обогрева сидений.

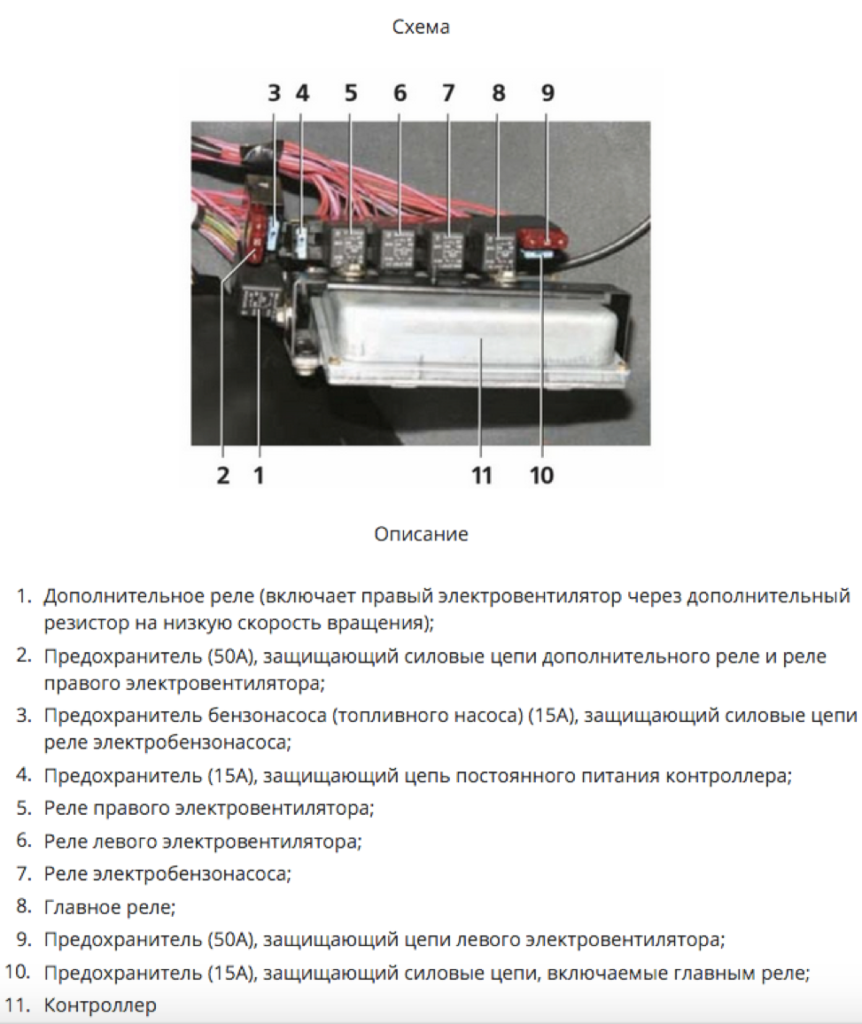

Блок предохранителей системы управления двигателем

В разъемах данного блока КСУД могут располагаться пять реле и пять предохранителей, в том числе 15-амперная защитная вставка топливного насоса. Само управление насосом подачи топлива осуществляется отдельным реле, установленным в этом же устройстве. В блоке размещены многие важные элементы защиты электроцепей автомобиля. Например, при выходе из строя реле вентиляторов, система охлаждения не сможет полноценно охлаждать двигатель.

Замена

Прежде чем производить замену необходимо выявить причину по которой произошло перегорания. Не рекомендуется на его место устанавливать какие либо перемычки, так как это может привести к повреждению электронных приборов или к короткому замыканию которое может спровоцировать пожар.

И так чтобы поменять перегоревший элемент нужно проделать следующие действия:

1. Выкручиваем винты которы е крепят крышку блока
2. Снимаем крышку
3. В нем имеются специальные щипцы, которыми вынимаем нужный предохранитель
4. Производим замену на новый

В случае если необходимо демонтировать весь блок целиком то нужно выкрутить винты которые его держат и отверткой разъединить колодки.

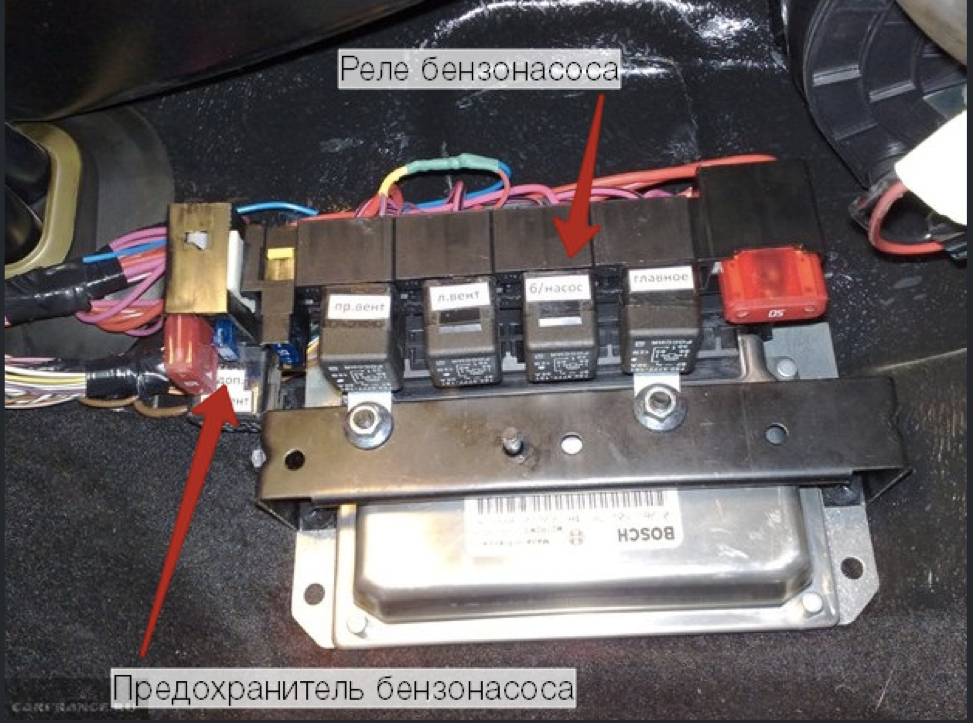

Довольно часто из строя выходит предохранитель бензонасоса Шевроле Шива, который расположен возле большого пятидесяти амперного реле. Детальней расположение можно увидеть на картинке снизу.

Как работает и как устроен прикуриватель

Не всегда прикуриватель служит по назначению.

Некачественные гаджеты и разные стандарты гнёзд и разъёмов часто приводят к короткому замыканию. Хорошо, если сработают предохранители. В Нива Шевроле прикуриватель устроен так же, как и во всех ВАЗах — в любом случае, металлический корпус гнезда будет минусом, а четыре диаметрально расположенных лепестка — это плюс.

Когда мы вставляем прикуриватель в гнездо, цепь замыкается и на спираль подаётся 12 В. Как только она прогреется до определённой температуры, термоэлемент отбрасывает прикуриватель от контактов, прекращая подачу напряжения.

Защита прикуривателя на Нива Шевроле

Это ещё далеко не все гаджеты которым требуется подзарядка!

Когда мы вставляем в гнездо постороннее устройство, ситуация совсем иная. Тогда прикуриватель работает просто как 12-вольтовая розетка и защищён только от короткого замыкания предохранителями. На Шевроле Нива их два:

• первый расположен непосредственно на корпусе гнезда прикуривателя, это плавкая вставка, которая размыкает цепь, в том случае, если не сработает обратный механизм спирали прикуривателя, об этом предохранителе часто забывают;
• второй предохранитель расположен в монтажном блоке, в большинстве наших автомобилей он обозначен F6 (он подключён в цепь со звуковым сигналом) с номиналом 15А, в некоторых Нивах Шевроле для защиты прикуривателя использовали отдельный 15-амперный предохранитель на резервном слоте.

Ищем причины нерабочего прикуривателя

В зависимости от того, что происходило во время выхода гнезда из строя, можно догадаться о том, что с ним случилось. К примеру, если подключить к гнезду мощный компрессор, большая вероятность того, что предохранитель не выдержит нагрузки и сгорит.

В любом случае, поступаем следующим образом:

1. Проверяем предохранитель. В мануале к каждой машине должно быть точно указано, где стоит предохранитель прикуривателя и какой у него номинал. В большинстве случаев — это 20-амперный предохранитель. При этом категорически запрещается увеличивать нагрузку на цепь установкой жучков и прочей колхозной химии. Проводка может попросту не выдержать, перегреться, замкнуть и загореться.
2. Проверяем встроенный предохранитель. Он находится с обратной стороны корпуса пепельницы на плюсовом контакте гнезда. Восстановлению он не подлежит, поэтому в таком случае придётся менять прикуриватель полностью.
3. Если все предохранители в рабочем состоянии, вероятнее всего, проблема с контактами или с проводкой. Вооружаемся мультиметром и ищем 12 вольт по цепи от предохранителя до гнезда прикуривателя согласно схеме.

Замена предохранителей

В случае отказа любой электрической цепи в автомобиле необходимо проверить состояние предохранителя.

При необходимости замены деталей следует учитывать, что предохранители ВАЗ 21214 на Ниве инжектор относятся к двум различным типам:

• в основном блоке стоят вставки цилиндрического вида (доставшиеся в наследство от «Жигулей»);
• а в блоках системы впрыска — современные, ножевого типа.

Поэтому, отправляясь в дорогу, нужно захватить с собой запасные вставки разных видов.

При выходе из строя, например, прикуривателя в дороге необходимо:

1. Выключить зажигание.
2. Открыть крышку дополнительного блока.
3. Визуально проверить состояние предохранителя ПР14 на 16 ампер, который отвечает за цепь прикуривателя.
4. Вынуть сгоревшую вставку пальцами руки и заменить ее на запасную, взятую из резервного гнезда ПР15. Запрещается применять самодельные вставки, поскольку они не способны защищать цепь от перегрузок. Последствием этого может стать перегрев элементов и возгорание.
5. Проверить работоспособность цепи. Если вставка сразу сгорает вновь, то причина кроется в повреждениях проводки, которую необходимо тщательно проверить.

При выгорании или механическом повреждении необходимо выполнить ремонт блока с заменой его компонентов или всей детали в сборе.

Для замены основного блока нужно выполнить следующие шаги:

1. Отключить аккумулятор от бортовой сети.
2. Снять крышку коробки и отвернуть две 8 мм гайки крепления блока. Затем нужно потянуть коробку на себя и вывести со шпилек крепления.
3. Записать маркировку и положение проводов на старом блоке.
4. Отключить кабели со штекеров старого блока и подключить их в такой же последовательности на новом.
5. Проверить номиналы предохранителей и правильность установки проводов.
6. Зафиксировать замененный блок гайками.
7. Подключить питание бортовой сети и проверить работоспособность цепей.

На фото показаны некоторые этапы демонтажа блока.

Откручивание крепежа

Снятие со шпилек

Разъединение штекеров проводки

Ниже рассмотрим процесс замены БП своими руками. Для замены вам понадобится новый БП и ключ-головка на «8».

1. Для начала откройте капот и отключите аккумуляторную батарею.
2. Теперь под панелью приборов найдите ваши БП. При помощи ключа-головки на «8» открутите две основные гайки.
3. Сделав это, подденьте БП и снимите их со шпилек.
4. Если вы меняете старый компонент на новый, то перед этим необходимо пометить все провода. Либо же возьмите новый БП и по очереди вставьте в него провода из старого блока. Для снятия проводов простоя потяните их за штекеры.
5. Чтобы проверить работоспособность нового БП, подключите обратно аккумуляторную батарею.

При отказе любой электрической цепи в первую очередь необходимо проверить состояние плавких вставок и реле. Это несложная операция может проводиться самостоятельно. Водителю необходимо знать, где находится блок предохранителей Нива Шевроле и предназначение плавких вставок, установленных в нем.

Кроме основного блока, на Шевроле Нива установлен дополнительный узел, отвечающий за работу двигателя автомобиля. Этот предохранительный элемент размещен в салоне и находится в правой части панели приборов за перчаточным ящиком.

Размещение блоков в салоне одинаково для автомобилей всех годов выпуска.

Основные блоки машин делятся на два типа — до 2009 года и после. Эти устройства невзаимозаменяемые. Блоки за перчаточным ящиком одинаковые по конструкции.

На машину 2005 года выпуска можно без проблем установить блок от машины 2011 года. Обозначение номинала предохранителя нанесено на корпус, на самом узле имеется номер плавкой вставки и пиктограмма назначения.

Проверка реле стартера на Шевроле Нива – пошаговая инструкция

Чтобы понять, что ваше реле больше не работает, нужно обратить внимание на следующее:

• если под капотом жужжит, мотор запустился, но двигатель не прекращает вращаться;
• если стартер работает, но мотор не запускается;
• если стартер щелкает и не запускается.

При таких признаках деталь нужно менять, но чтобы удостовериться, что поломка именно в реле, следует его прежде проверить.

Сначала устройство необходимо вынуть из панели приборов и замкнуть контакты, которые находятся на задней стенке. Если приложить кусочек металла или проволоку, цепь замкнется, и ток направится к стартеру. Если стартер будет работать, то поломка заключается в реле. А если стартер срабатывает, а реле запускается, то поломка в стартере.

Как видим, реле стартера несложно найти в том случае, если необходимо устранить неисправность.

На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию нашего корпоративного юриста, просто задав свой вопрос в форме ниже.

Схема реле и предохранителей Шевроле Нива после 2009 (рестайлинговая)

Года выпуска

2009

2010

2011

2012

2013

2014

2015

2016

2017

2018

2019 и н.в.

Схема реле

Номер на схеме	За что отвечает
К1	не используется
К2	реле стеклоочистителя (дворника)
К3	реле-прерыватель указателей поворота и аварийной сигнализации
К4	реле ближнего света фар
К5	реле дальнего света фар
К6	дополнительное реле
К7	реле обогревателя заднего стекла
К8	резерв

Плавкие предохранители и вставки

Номер	За что отвечает	Сила тока, А
F1	Фонари освещения номерного знака, лампы габаритного света в левой блок-фаре и левом заднем фонаре, подкапотная лампа, контрольная лампа включения габаритного света	5
F2	Лампа ближнего света левая блок-фара)	7,5
F3	Лампа дальнего света левая блок-фара), контрольная лампа включения дальнего света фар	10
F4	Левая противотуманная фара	10
F5	Реле электростеклоподъемников, электростеклоподъемники передних дверей	30
F6	Предохранитель прикуривателя	15
F7	Реле звукового сигнала, звуковой сигнал, плафон освещения багажника	20
F8	Элемент обогрева стекла двери багажного отделения, реле обогрева стекла двери багажного отделения, элементы обогрева наружных зеркал заднего вида	25
F9	Выключатель обогрева стекла двери багажного отделения, реле очистителя ветрового стекла, электродвигатель очистителя ветрового стекла, насос омывателя ветрового стекла, правый подрулевой переключатель, лампа освещения вещевого ящика, лампы света заднего хода	20
F10	Блок дистанционного управления электропакетом блокировка дверей)	20
F11	Лампы габаритного света в правой блок-фаре и правом заднем фонаре, регулятор яркости подсветки приборов	5
F12	Лампа ближнего света правая блок-фара), мотор-редукторы регулятора пучков света блок-фар	7,5
F13	Лампа дальнего света правая блок-фара)	10
F14	Правая противотуманная фара	10
F15	Блок управления наружными зеркалами, электроприводы наружных зеркал заднего вида, блок управления подогревом сидений	20
F16	Реле-прерыватель указателей поворотов и аварийной сигнализации	10
F17	Плафоны освещения салона, контрольная лампа состояния противоугонной системы, сигналы торможения, дополнительный сигнал торможения	7,5
F18	Вентилятор отопителя, предохранитель печки	25
F19	Реле-прерыватель указателей поворотов и аварийной сигнализации (в режиме указания поворотов), комбинация приборов (кроме контрольной лампы неисправности системы управления двигателем), реле стартера	10
F20	Лампы противотуманного света в задних фонарях, блок управления противоугонной системы, зуммер	7,5

Выносные реле

Номер	За что отвечает
1	Реле противотуманных фар (ПТФ)
2	Реле стеклоподъемников
3	Реле обогрева сидений
4	Реле звукового сигнала
5	Реле стартера

Находится под вещевым ящиком со стороны пассажира.

Номер	За что отвечает
1	Дополнительное реле (вклю­чает правый электровентилятор через дополнительный резистор на низкую ско­рость вращения)
2	Предохранитель (50А), защищающий силовые цепи до­полнительного реле и реле правого элек­тровентилятора
3	Предохранитель бензонасоса (топливного насоса) (15А), защищающий силовые цепи реле электробензонасоса
4	Предохранитель (15А), защищающий цепь постоян­ного питания контроллера
5	Реле правого электровентилятора
6	Реле левого электровентилятора
7	Реле бензонасоса
8	Главное реле
9	Предохранитель (50А), защищаю­щий цепи левого электровентилятора
10	Предохранитель (15А), защищаю­щий силовые цепи, включаемые главным реле
11	Контроллер
