Вступление.

А предохранители проверял? Не эту ли фразу мы слышим чаще всего от своих товарищей и советчиков по ремонту? Действительно, блок ВАЗ 2110 предохранителей защищает каждый из ключевых элементов электросхемы и проверять их очень даже стоит. Но когда это действительно полезно, а когда можно считать просто потерей времени?

Не важно, какой из элементов автомобиля вышел из строя: это вполне может быть неработающий стартер, мертвые дворники или фары, например. Проверка схемы защиты является самым быстрым и эффективным способом, с которого проще всего начать ремонт

Но если предохранители в вашем авто очень “любят” частенько перегорать, так ли они вообще нужны? Можно ли отказаться от нежелательных “защитников”?

В пытливом сознании автомобилиста появляется много специфических вопросов касаемо обслуживания и ремонта своего железного коня. Местами достаточно каверзные, местами весьма интересные. Даже про обычный предохранительный блок ВАЗ-2110 можно написать массу полезной информации. Возможно, вы чего-то не знали либо стеснялись спросить. Мы постарались ответить на разные полезные вопросы в рамках данной тематической статьи.

Как обезопасить себя от серьезных неисправностей

Правилами дорожного движения предусмотрен перечень поломок, с которыми эксплуатировать автомобиль запрещено. К ним относятся и неработающие дворники, и не горящий свет фар, и отсутствие сигналов поворота. Поездка на автомобиле с перечисленными поломками опасна. Автомобиль, неспособный сообщить остальным участникам движения о намерении повернуть, своим внезапным маневром способен спровоцировать серьезную аварию. Без работающих дворников невозможно обеспечить максимальную видимость дороги, что тоже приведет к ДТП, цена которого зачастую слишком высока. Наличие в автомобиле комплекта сменных предохранителей поможет моментально устранить неисправность и позволит эксплуатировать автомобиль, не неся угрозу для всех участников дорожного движения.

Важно помнить, что заменить выгоревший предохранитель на новый можно только соблюдая указанную величину ампер. Именно данный показатель отвечает за величину силы тока, допустимую для конкретного участка цепи

Устанавливать вместо плавких предохранителей электронные или электромеханические также недопустимо.

Пример замены

Поскольку все предохранители находятся в общем блоке, то принцип замены у всех одинаковый. Потому можно рассмотреть пример только одного элемента, нуждающегося в замене. Пусть это будет прикуриватель. Обозначается он F6 и F18 (посмотрите таблицу).

Первоочередная задача перед заменой предохранителя — это проверка его работоспособности. Многие сразу меняют элемент, даже не рассмотрев, действительно ли проблема поломки узла заключается в нем.

Извлекаем пинцетом

Чтобы проверить предохранитель, следует выполнить несколько пошаговых операций:

Заведите автомобиль, повернув ключ в замке зажигания;
Убедитесь, что прикуриватель находится внутри своего гнезда, там где ему и положено быть;
Подождите около 20 секунд;
Достаньте прикуриватель, и проверьте, нагрелся ли он. Если температура осталась такой же, то есть элемент холодный, тогда требуется поменять предохранитель.

Как это сделать? Довольно легко.

Доберитесь до панели, на которой располагается плата с реле и прикуривателями. Находится монтажный блок, как вы помните, слева от руля, внизу торпедо.
Нажав на специальные защелки, крышка отойдет со своего посадочного места. Действуйте аккуратно, чтобы не сломать защелки.
Перед вами теперь открылся монтажный блок.
Если внимательно посмотреть на него, вы увидите с краю специальный пинцет. Он предусмотрен еще заводом для того, чтобы аккуратно извлекать предохранители и вставлять на их место новые элементы.
Извлеките пострадавший предохранитель. В данной конкретной ситуации мы говорим про предохранитель прикуривателя, потому вам нужен элемент с обозначением F6 или F18.
Перегорает данный компонент по причине того, что современные автомобилисты нуждаются в дополнительном электрооборудовании, таком как пылесосы, электронасосы. Все это подключается на предохранитель и чрезмерно его нагружает. Отсюда и частые поломки.
Тем же пинцетом вставляется новый предохранитель с теми же параметрами, которые указаны на монтажном блоке.

Если по какой-то причине внутри вашего черного ящика не оказалось пинцета, альтернативой данному инструменту могут послужить небольшие плоскогубцы. Ни в коем случае не пытайтесь извлечь элементы пальцами. Гнезда достаточно хрупкие, а руками вы можете только расшатать его и повредить.

Замена реле и предохранителей — это ремонт простой и бюджетный. Но если вы повредите сам блок, тогда потратиться придется больше, да и попотеть вам точно предстоит серьезно.

Поддаются ли предохранители ремонту? Нет. Это плавкие элементы, которые при сгорании попросту деформируются. Потому ремонт возможен только в одном варианте — замене перегоревших предохранителей.

Бывают случаи, когда ни с того, ни с сего перестают функционировать стеклоочистители, не включаются лампочки задних и передних поворотов, бензонасос или банально не нагревается спираль прикуривателя. Не спешите в таком случае бежать в магазин, чтобы приобрести мотор щеток, тратиться на лампочки или другие приборы. Скорее всего, все дело в перегоревших предохранителях или реле. Нужно внимательно изучить схему блока предохранителей на ВАЗ 2110 и тогда получится с легкостью исправить эту проблему.

Все электропотребители в авто защищены небольшими и очень простыми устройствами — предохранителями. В частности, благодаря этим простым устройствам в случае повышения напряжения не выгорит проводка, а элементарно разорвется цепь. Каждый электропредохранитель или реле рассчитаны на определенный ампераж и имеют индивидуальное назначение. В некоторых случаях один предохранитель отвечает за несколько приборов, например, прикуриватель и другого оборудования.

Где искать предохранители на ВАЗ-2110(2112)

Если в автомобиле случилось неладное и отдельные компоненты его электросхемы выглядят как неживые — проще всего начать с проверки предохранителей на ВАЗ-2110. Однако ведь на каждом авто они находятся там, где этого решит конструктор, тут нет единого стандарта. Потому на ВАЗ 2110 (2112) схема предохранителей уникальна, про что мы вам собираемся рассказать парочку интересных вещей.

Предохранители ВАЗ 2110

‘); if(«undefined»===typeof loaded_blocks_drive){loaded_blocks_drive=[]; function n(){var e=loaded_blocks_drive.shift(); var t=e.adp_id; var r=e.div; var i=document.createElement(«script»); i.type=»text/javascript»; i.async=true; i.charset=»utf-8″; i.src=»https://www.drivenetwork.ru/data/»+t+».js?async=1&div=»+r+»&t=»+Math.random(); var s=document.getElementsByTagName(«head»)||document.getElementsByTagName(«body»); s.appendChild(i); var o=setInterval(function(){if(document.getElementById(r).innerHTML&&loaded_blocks_drive.length){n(); clearInterval(o)}},50)} setTimeout(n)}loaded_blocks_drive.push({adp_id:e,div:t})})(47602)

Большинство защитных элементов электросхемы, как и реле, собраны в самом удобном месте для водителя, под рулем. Кнопка, скрывающая специальную панель ВАЗ-2110, находится под кнопкой управления регулятором фар. Один небольшой предохранитель спрятан в нише монтажного блока автомобиля. И еще несколько в консоли приборной панели.

Конечно, в случае неисправности вам не надо лезть и вскрывать все три блока. Схема предохранителей ВАЗ 2110 четко прописывает, за какие именно электроприемники отвечает конкретный предохранитель. Например, если не работают задние противотуманные фары — надо смотреть в нише монтажного блока.

Демонтаж блока предохранителей

Все предохранители ВАЗ 2112 легко менять буквально на “лету”. Это значит, что демонтаж блока вам может понадобится в исключительных случаях. Это касается и блока реле, расположенного там же.

Тем не менее, на ВАЗ 2110 блок предохранителей вполне может ломаться. Связано это не в последнюю очередь с отгоранием дорожек на печатной плате электросхемы. Если вы рассчитываете восстанавливать блок, вам понадобятся навыки для работы с паяльником и немного канифоли с оловом.

В целом, алгоритм демонтажа блока следующий:

Первым делом, с целью безопасности и сохранности электросхем, откидываем отрицательную клемму АКБ;
Нажав на кнопку под гидрокорректором фар, откидываем крышку вниз;
Чтобы извлечь блок предохранителей ВАЗ-2110 из автомобиля достаточно открутить одну удерживающую его защелку и, перевернув, отключить все электрические разъемы.

Ремонт блока предохранителей ВАЗ 2110-2112 своими руками

В каждом автомобиле важная составляющая – это безопасность. Помимо ремней безопасности, сам автомобиль должен обладать системой защиты, чтобы короткое замыкание не стало следствием сгорания автомобиля. Машина является сложным устройством из механических и электронных систем, которые обеспечивают безотказную работу автомобиля и комфорт внутри салона. Всем известный инжектор, не может функционировать без электричества и блока управления, и для его работы задействовано множество электронных и механических узлов.

Инжектор позволяет достигать высокой экономии топлива без потери мощности даже на автомобилях с устройством газораспределительной системы на 8 клапанов.

Что из себя представляет блок предохранителей ВАЗ 2110-2112

Понять, зачем они необходимы, несложно. Данный защитный элемент есть практически в любой электрической цепи. Он должен защищать источник питания и электросхему ВАЗ-2110 от возможных перегрузок и короткого замыкания. Подумайте, что бы было с вашим автомобилем, если бы каждый его отдельный электрический элемент схемы не был защищен?

Работа автомобиля была бы крайне ненадежной. Любое короткое замыкание либо перегрузка в электросхеме ВАЗ-2110 являлись бы причиной в лучшем случае просто отказа в работе автомобиля, а в худшем — выхода из строя АКБ и элементов цепи питания. Именно поэтому на автомобилях ВАЗ предохранители 2112 модели, как и в десятке, являются ключевым элементом электросхемы.

Конструктивно они представляют собой небольшую прозрачную пластину с двумя ножками для электрического контакта. На самом изделии указана цифра с номинальным током. Это значит, если нагрузка в защищаемой схеме ВАЗ-2110 поднимется выше указанного значения Ампер, легкоплавкая вставка внутри предохранителя расплавится и разорвет цепь питания. Естественно, после срабатывания отработанный элемент следует заменить.

Предохранительный блок состоит не только из защитных элементов. Там же находятся основные реле. Они являются исполнительным механизмом. Под действием электромагнитной силы, создаваемой управляющим сигналом на катушку реле, можно замыкать и размыкать сразу целую группу контактов.

Это особенно важно для управляющих линий. Например, электронные компоненты схемы не способны самостоятельно включать большую нагрузку, потому делают это при помощи электромагнитного реле

То же касается и поворота ключа зажигания. Одним поворотом вы включаете огромное количество независимых друг от друга приборов и механизмов.

За что отвечает второй комплект блока предохранителей?

Обозначенные ниже на схеме электрооборудования символами F1-F20 являются элементы, которые характеризуют комплект плавких предохранителей. Электрическая цепь в автомобиле ВАЗ-2110 защищается с помощью плавких предохранителей исходя из конкретного расчета модели на указанное при покупке значение номинального тока.

В то же время плавкие предохранители не отвечают за качественную работу цепи, состоящей из образца аккумуляторной батареи, отдельного типа цепи генератора, системы зажигания и пуска клапанов двигателя. Для замены неисправного предохранителя в этом монтажном блоке нужно следовать по следующему плану:

Находите предохранитель, который имеет механические повреждения или его корпус сгорел;
По инструкции определяете и устраняете причину, по причине которой он оказался неисправным;
Устанавливаете новый предохранитель, используя резервный образец.

Совет: никогда не пытайтесь заменить плавкий предохранитель на специальные перемычки. В дальнейшем это приведет к выходу из работы тех устройств, которые закреплены за этим предохранителем.

Схема с обозначениями второго комплекта предохранителей в блоке

Все предохранители разделяются по взаимодействию с электрооборудованием следующим образом:

F1 (сила тока 5А) — предохранитель, отвечающий за комплекс ламп, которые освещают номерной знак, всю приборную доску, включающие габаритный свет и освещение в багажнике.
F2 (сила тока 7,5А) — элемент, регулирующий работу ближнего света на левой фаре.
F3, F4 (сила тока 10А) — отвечает за работу дальнего света в левой фаре и правой противотуманной фары соответственно.
F5 (с силой тока 30А) — отвечает за электродвигатель стеклоподъемников у передних и задних автомобильных дверей.
F6 (с силой тока 15А) — относится к работе переносной лампы.
F7 (с силой тока 20А) — регулирует работу электродвигателя вентиляторов в системе охлаждения 16-клапанного двигателя, а также работу звукового сигнала.
F8 (с силой тока 20А) — подает ток к элементам обогрева, находящимся на заднем стекле. Кроме того, вместе с контактами от реле передает ток к лобовому стеклу.
F9 (с силой тока 20А) — отвечает за работу рециркуляционного клапана. Также взаимодействует с датчиками очистителя и омывателя лобового стекла и передних фар.
F10 (с силой тока 20А) — является резервным предохранителем.
F11 (с силой тока 5А) — регулирует работу ламп с габаритным светом по правому борту.
F12 и F13 (с силой тока 10А) — оба предохранителя регулируют работу правой фары, отвечая за ближний/дальний свет соответственно.
F14 (сила тока 10А) — регулируется свет от левой противотуманной фары.
F15 (с силой тока 20А) — взаимодействует с электрообогревом водительского и пассажирских сидений. Защищает машину от несанкционированной блокировки центрального замка у багажника.
F16 (с силой тока 10А) — передает ток на реле-прерыватель для обеспечения работы указателя поворота левой и правой фары, а также используется для подачи аварийного сигнала (при использовании режима аварийной сигнализации на ВАЗ-2110).
F17 (сила тока 7,5А) — работает с лампой освещения в салоне машине, освещением стоп-сигналов, индивидуальной подсветки выключателей системы зажигания и регулирует работу маршрутного компьютера.
F18 (с силой тока 25А) — освещает вещевой ящик, подает ток на контроллеры системы отопления и прикуриватель на приборной доске.
F19 (с силой тока 10А) — отвечает за работу блокировки замков в дверях, также информирует водителя о наличии неисправности в лампах стоп-сигнала или элементов габаритного света.
F20 (сила тока 7,5А) — работает с лампами задней пары противотуманных фонарей ВАЗ-2110.

Разобравшись с предохранителями, вы также можете узнать про то, как прокачать тормоза на ВАЗ-2110. Часто работа системы торможения очень сильно сказывается на работе автомобиля в общем и электрооборудования в частности.

Описание предохранителей на автомобиле ВАЗ 2112: расположение

В отличие от предыдущих поколений ВАЗа, в 2112 используются плавкие предохранители (далее – модули). Общее количество 20 штук, что на 4 больше чем у ВАЗ 2110. А также, 8 реле – прерывателей.

Модули цилиндрического типа на новые модели ВАЗ, Лада не устанавливаются ввиду устарелости конструкции.

Где находится: штатное место расположение основного монтажного блока – под приборной панелью с левой стороны. Для обеспечения доступа к БП необходимо нажать на пластиковый фиксатор – рычаг, опустить БП вниз, провести профилактику, установить в обратной последовательности.

Какой предохранитель отвечает за магнитолу

В качестве защиты электрических цепей на все автомобили, в т.ч. на ВАЗ-2110 и ВАЗ-2112, устанавливают легкоплавкие предохранители, которые перегорают, предохраняя электрическую сеть от короткого замыкания. В зависимости от нагрузки электрических цепей их различают по номинальной силе тока, значение которой указывается на них. Маркируют не только предохранительные перемычки, но и гнезда разъема, в которых располагаются данные легкоплавкие мембраны.

Находится предохранитель магнитолы ВАЗ с силой тока на 20 А и с маркировкой F4 в отсеке с правой стороны от рулевого механизма. Этот элемент отвечает не только за автомагнитолу, но и за правую противотуманную фару.

Порой на одних и тех же моделях транспортных средств, но разных годов выпуска, маркировка устройств, отвечающих за электрическую цепь, различается. Так, автомагнитолу часто подключают к системе питания через предохранители F10 или F4, где F10 является резервным разъемом, используемым при какой-либо поломке.

Расположение

Поскольку инженеры АвтоВАЗ постарались сделать все, чтобы у владельцев авто не возникало проблем с заменой реле и предохранителей, придумывать хитроумное расположение было бы глупо. Потому отыскать их не сложно.

Главный блок располагается слева от руля;
Первый дополнительный блок вы найдете в торпедо внутри ниши, прямо за главным монтажным блоком;
Второй допблок находится там же, только с противоположной стороны.

Будем знакомиться с каждым блоком отдельно, чтобы у вас не возникало путаницы при поиске того или иного предохранителя.

На инжекторных двигателях 16 и 8 клапанов расположение МБ идентично, потому инструкция актуально одинаково для владельцев обеих версий десятки.

Главный МБ

Здесь расположены реле и предохранители. Познакомимся с их описанием более детально и отдельно.

Нашли главный МБ

Начнем с реле.

Обозначение	За что отвечает
К1	Работа ламп автомобиля
К2	Электростеклоочистители лобового стекла
К3	Спецреле, прерывающее поворотные фонари при срабатывании аварийной сигнализации
К4	Включение ближнего света
К5	Включение дальнего света
К6	Участок для установки дополнительного устройства
К7	Работа обогрева на заднем стекле

Далее что касается предохранителей. Располагаются они там же, но обозначение идет буквами F.

На каждом предохранителе указывается номинальный ток и обозначение. Это позволяет использовать новый предохранитель с параметрами, соответствующими требованиям подключенного к нему оборудования.

Обозначение	Номинальный ток	За что отвечает
F1	5А	Лампы подсветки номерного знака, приборной панели, габаритов на панели приборов, левые габаритные фонари, подсветка багажного отсека
F2	7,5А	Ближний свет левой фары
F3	10А	Дальний свет левой фары
F4	10А	Правый передний противотуманный фонарь
F5	30А	Электростеклоподъемники дверей
F6	15А	Лампа-переноска, прикуриватель
F7	20А	Вентилятор радиатора охлаждения, клаксон (звуковой сигнал)
F8	20А	Обогрев заднего стекла
F9	20А	Очистители и омыватель лобового стекла
F10	20А	Резервный предохранитель
F11	5А	Правые габариты
F12	7,5А	Ближние лампы в правой фаре
F13	10А	Дальние лампы в правой фаре
F14	10А	Левая противотуманная фара
F15	20А	Подогрев сидений в салоне
F16	10А	Аварийный сигнал, сигналы поворотников
F17	7,5А	Сигнал стоп, подсветка замка зажигания, подсветка салона
F18	25А	Печка салона, подсветка бардачка, прикуриватель
F19	10А	Фонарь заднего хода, контроль работоспособности стоп-сигнала
F20	7,5А	Задние противотуманки

Первый дополнительный блок

Внутри центральной панели располагается первый из двух дополнительных блоков, предусмотренных для ВАЗ 2110. Найти его можно слева внизу со стороны переднего пассажира.

Данный блок предусматривает наличие трех предохранителей. Каждый из них обладает одинаковым показателем мощности — 15А.

Первый предохранитель несет ответственность за зажигание и модуль контроллера вашего автомобиля.
Второй защищает датчик массового расхода воздуха, датчик подогрева, скорости и продувочный клапан.
Третий необходим для обеспечения защиты форсунок, а также бензонасоса. Так что при возникновении проблем с топливным насосом, первым делом советуем проверить состояние предохранителя, отвечающего за него.

Расположение допблока

Плюс этот же блок включает в себя три реле:

Реле с номером 4 отвечает за электровентилятор;
Реле с номером пять — это электрический топливный насос;
Третье реле входит в группу по защите зажигания на вашем ВАЗ 2110.

Второй дополнительный блок

Второй дополнительный блок следует искать уже в ногах водителя, справа. За защитной крышкой на консоли вы найдете требуемую плату.

На ней располагаются еще три компонента. Отвечают они за:

Работу иммобилизатора;
Дополнительную оптику (преимущественно речь идет о противотуманных фарах);
За работу управления центрального замка автомобиля.

Расположение дополнительных предохранителей и реле

На рисунке ниже видим как добраться к дополнительным предохранителям автомобиля. Находятся справа от центральной панели, шурупы скручиваются и крышка легко снимается.

Снятие крышки для диагностики и замены дополнительных предохранителей и реле

Ниже видим сами предохранители, их 6 штук по 15 Ампер каждый.

Расположение дополнительных предохранителей

Контроллер зажигания,
Датчики кислорода, расхода воздуха, расчета скорости,
Топливный насос и реле, форсунки,
Вентилятор,
Бензонасос,
Зажигание.

Напоминаем, что F1-F20 являются так называемыми плавкими предохранителями. Это значит что перемычки и другие «хитрости» не приемлемы при работе. Если вы замените такой предохранитель своими руками на перемычку, то рискуете отказом системы.

Инструкция по снятию и замене

Для того, чтобы найти вышедший из строя элемент, нужно воспользоваться таблицей цепей, которые защищаются предохраняющими элементами.

Перед сменой нужно установить причину, почему именно сгорел этот элемент или реле, и лишь после ее устранения установить новый. Мы приводим основные таблицы электроцепей, которые защищаются предохранителями, но в действительности на определенной модели каких-то может и не быть из-за отсутствия тех или иных потребителей. Также это зависит от того, инжектор установлен или карбюратор.

Дополнительный

Зажигание.
Датчики.
Топливо.
Системма охлаждения.
Электробензонасос.
Зажигание.

Подготовка

Перед тем, как приступить к замене перегоревшего элемента, внимательно изучите предлагаемые нами схемы и таблицы. Установите, где конкретно расположен перегоревший предохранитель или реле. В этом видео показано, что иногда даже можно не производить смену, а пошевелить реле, чтобы появился контакт и снова заработал замок зажигания, дворники, фонари заднего света или прикуриватель.

Этапы

Для того, чтобы сменить перегоревший предохранитель в основном отсеке, нужно выполнить следующие простые действия:

Нажимаем на защелку блока.
Теперь можно опустить крышку.
Отверткой выкручиваем саморез или болт, при помощи которого закреплена защелка.
Снимаем ее.
Извлекаем блок.
Поворачиваем его.
Отсоединив колодки, освобождаем блок. Теперь можно проводить замену.
Руководствуясь схемой и таблицей, определяем расположение проблемного элемента.
При помощи специального пинцета извлекаем его.
Ставим новый.
Проверяем работу проблемного прибора.

Например, у нас перестал функционировать центральный замок. Для того, чтобы устранить неисправность, ищем в таблице номер предохранителя, который отвечает за центральный замок. Дальше на схеме находим его расположение. Расположен он в блоке слева от центральной панели. Производим его замену. Проверяем, как работает замок.

По такой же схеме меняем элемент, отвечающий за работу фонарей заднего хода, обогрева заднего стекла, прикуривателя и прочее.

Схема и расположение блока предохранителей ВАЗ-2110, ВАЗ-2111 и ВАЗ-2112

Предлагаем вашему вниманию ознакомиться со схемой и расположением блока предохранителей на ВАЗ-2110, ВАЗ-2111 и ВАЗ-2112. Блок предохранителей и реле в ВАЗ-2110 находится в салоне автомобиля чуть левее и выше педалей.

За что отвечают реле блока предохранителей:

К1 – реле контроля исправности лампочек; К2 – реле передних дворников; K3 – реле-прерыватель повторителей и аварийной сигнализации; К4 – реле включения ближнего света; К5 – реле включения дальнего света; К6 – дополнительное реле; К7 – реле включения обогрева заднего стекла; K8 – резервное реле (на автомобилях серии 110 не устанавливается);

F1-F20 на схеме — плавкие предохранители. Цепи в автомобиле защищены плавкими предохранителями из расчета на определенный номинальный ток (в А). Цепь заряда аккумуляторной батареи, цепь генератора, зажигание и пуск двигателя являются исключениями.

Чтобы заменить неисправный предохранитель, сначала найдите тот, который сгорел, затем устраните причину, по которой он был поврежден и уже после этого установите новый. Ниже приведен список предохранителей, а также информацию по каждому из них.

* Никогда не заменяйте плавкие предохранители на перемычки, это может привести в выходу из строя некоторые устройства.

За что отвечают предохранители на ВАЗ-2110:

F1 — 5А — Лампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа габаритного света. Лампа освещения багажника. Лампы габаритного света левого борта F2 — 7,5А — Левая фара (ближний свет) F3 — 10А — Левая фара (дальний свет) F4 — 10А — Правая противотуманная фара F5 — 30А — Электродвигатели стеклоподъемников дверей F6 — 15А — Переносная лампа F7 — 20А — Электродвигатель вентилятора системы охлаждения двигателя. Звуковой сигнал F8 — 20А — Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла F9 — 20А — Клапан рециркуляции. Очистители и омыватели ветрового стекла и фар. Реле (обмотка) включения обогрева заднего стекла F10 — 20А — Резервный F11 — 5А — Лампы габаритного света правого борта F12 — 7,5А — Правая фара (ближний свет) F13 — 10А — Правая фара (дальний свет). Контрольная лампа включения дальнего света. F14 — 10А — Левая противотуманная фара F15 — 20А — Электрообогрев сидений. Блокировка замка багажника F16 — 10А — Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации F17 — 7,5А — Лампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания. Лампы стоп-сигнала. Часы (или маршрутный компьютер) F18 — 25А — Лампа освещения вещевого ящика. Контроллер отопителя. Прикуриватель F19 — 10А — Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Лампы света заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов. Часы (или маршрутный компьютер) F20 — 7,5А — Лампы задних противотуманных фонарей

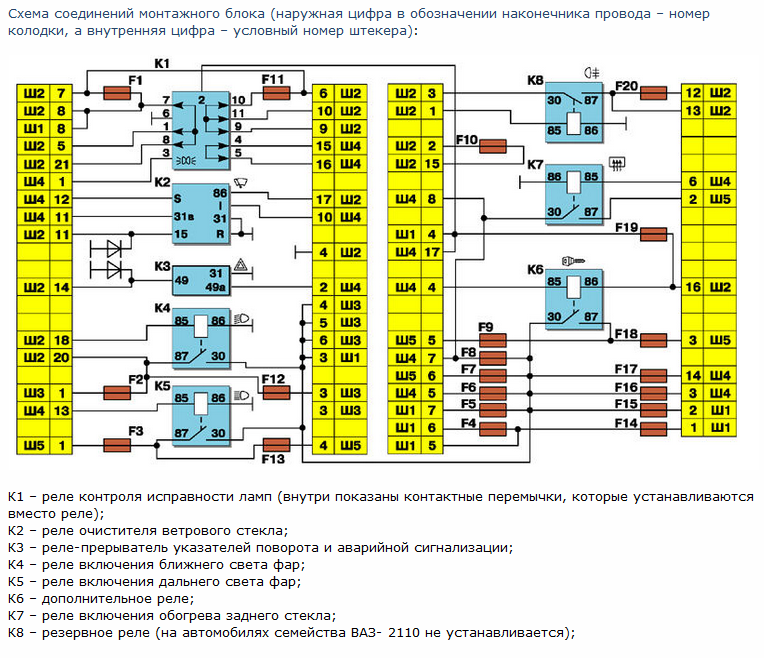

Схема соединений монтажного блока

Порядок условной нумерации штекеров в соединительных колодках монтажного блока и присоединяемые к ним провода

Надеемся что материал оказался вам полезен, будем рады видеть вас у нас в клубе ВАЗ-2110

Монтажный блок на ВАЗ 2110: схема предохранителей

Монтажный блок представлен в виде черного ящика. В отличие от самолетов, получить доступ к автомобильному «черному ящику» можно в любой необходимый автовладельцу момент. Этот блок имеет огромное значение, поскольку объединяет в себе все электрокомпоненты вашего ВАЗ 2110.

Если говорить простым языком, то монтажный блок представляет собой консоль с платой внутри. На ней располагаются плавкие вставки — предохранители. Плюс там находятся реле.

Конструкция разработана таким образом, чтобы водитель имел возможность самостоятельно заменить вышедший из строя компонент. Для этого извлекается сломанный предохранитель, а на его место вставляется новый. Стоят они копейки, но серьезно могут повлиять на работоспособность оборудования.

Начиная с момента выпуска ВАЗ 2108, отечественный производитель существенно доработал блок, сделав его устойчивым к вибрациям и тряскам.

Чтобы разобраться, как при необходимости заменить предохранитель F6 или любой другой из 20 штук, которые предусмотрены на ВАЗ 2110, нужно определить расположение монтажного и дополнительных блоков, а также разобраться в схемах.

Маркировка предохранителей на ВАЗ 2110

В каждом блоке предохранителей все защитные элементы имеют последовательную маркировку, что в разы облегчает эксплуатацию и обслуживание транспортного средства – для поиска и диагностики неисправного предохранителя или плавкой вставки достаточно лишь сверить маркировочный номер с данным из таблицы ниже.

Маркировочный номер	Функциональное предназначение предохранителя
F1	Элемент отвечает за работоспособность габаритных огней, подсветки перчаточного ящика, номерного знака и освещения багажного отделения
F2	Резервный разъем, который может использоваться для безопасного подключения дополнительных модулей оборудования, не входящих в комплектацию транспортного средства
F3	Требуется для подключения лампочки-переноски
F4	Необходим для безопасной работы противотуманной фары по правую сторону автомобиля
F5	Необходим для безопасной работы противотуманной фары по левую сторону автомобиля
F6	Отвечает за безопасную работу всех электростеклоподъемников в салоне транспортного средства
F7	Предохранитель необходим для безопасной работы вентилятора обдува двигателя, иногда через данный элемент подключают звуковой сигнал
F8	Необходим для работы модуля обогрева заднего лобового стекла
F9	Необходим для безопасной работы цепи узла рециркуляции
F10	Резервный разъем, который может использоваться для безопасного подключения дополнительных модулей оборудования, не входящих в комплектацию транспортного средства
F11	Отвечает за омыватели фар и лобового стекла
F12	Элемент отвечает за работы ближнего света правой фары головного освещения
F13	Элемент отвечает за работы ближнего света левой фары головного освещения
F14	Элемент отвечает за работы дальнего света левой фары головного освещения
F15	Элемент отвечает за работы дальнего света правой фары головного освещения
F16	Данный предохранитель необходим для безопасного функционирования замка багажного отделения, а также модуля обогрева передних сидений
F17	Элемент отвечает только за цепь аварийной световой сигнализации
F18	Деталь необходима для безопасной работы бортового компьютера и салонной подсветки
F19	Элемент необходим для защиты от перенапряжения прикуривателя и подсветки бардачка
F20	Предохранитель защищает от перенапряжения обмотки генератора, а также цепь центрального замка и ламп стоп-сигналов и заднего хода
F21	Отвечает за работу противотуманных задних фонарей

Помните, предохранители требуется подбирать не только по пропускной способности элемента – использование деталей требуемой маркировки позволит избежать резкого сокращения эксплуатационного ресурса всех комплектующих в конструкции транспортного средства.

Снятие и разборка

Блок предохранителей на автомобиле ВАЗ 2110-2112 можно сменить своими силами. Процедура нетрудная, сможет справиться при желании даже неопытный автовладелец. Каждый элемент блока заменяемый.

Сначала снимается крышка блока. В некоторых блоках предохранителей за снятие панельки отвечает специальная кнопка. Смена выполняется извлечением непригодной детали и установкой новой, такого же номинала.

Следите, чтобы схема заменяемой детали соответствовала новой, иначе новая также может испортиться и еще повлечь за собой дополнительные элементы в схеме. Перед работой, посмотрите описание блока заводом производителем, чтобы правильно выполнить всю разборку.

Если блок предохранителей сгорел полностью или был поврежден, его можно заменить новым. Эта деталь сегодня является доступной, и ее можно купить в любом магазине запчастей для автомобилей ВАЗ.

Ремонтировать блок предохранителей ВАЗ 2110-2112 необходимо в некоторых случаях, которых насчитываются всего две:

Первая наиболее распространенная неполадка – это сгорание. Если такое произошло, значит, предохранители были не в порядке, что впоследствии привело к порче блока. Многие неопытные автолюбители при обнаружении сгоревшего предохранителя, заменяют его нестандартным металлическим предметом, что впоследствии может создать дополнительный дефект.
Вторая вероятная причина смены блока – это заводской брак. В большинстве случаев проблем не возникает, но ради экономии денег, водители часто приобретают детали у ненадежных поставщиков по заниженным ценам и вследствие получают выгоревшую систему электропитания.

Не стоит приобретать блок предохранителей на ВАЗ 2110-2112 произведенных в Китае, лучше брать проверенный бренд, который со всей вероятностью окупит себя длительностью службы и безотказностью в работе.

Монтажный блок предохранителей ВАЗ 2110-2112 оценивается не особо дорого, в сравнении с другими деталями первой важности. Лучше приобрести качественную модель и установить своими руками, чтобы быть уверенным в надежности и работоспособности устройства

В заключение хочется отметить, что блок предохранителей является одной из основных и очень важных частей для работы автомобиля, который также несет ответственность за безопасность пассажиров.

Изменения в коммутации и компоновке монтажных блоков

Так, в десятках первых лет выпуска предохранитель противотуманок располагался сразу за основным блоком, безо всякой платы, просто болтался на жгуте проводов. Позже его переместили сначала на отдельную плату с левой стороны центральной консоли, а потом в основной монтажный блок.

Как следствие, компоновка блока изменилась. Монтажный блок на 7 реле имеет каталожный номер 2110-3722010-08, блок на 6 реле маркируется 2110-3722010, а самый новый блок получил артикул 2110-3722010-01. Кроме этого, встречаются блоки без ножек реле включения передней оптики К1 (2110-3722010-12), есть блок с ножками, но без реле (ножки соединяются перемычками и чтобы самостоятельно установить реле головного света, перемычки нужно обрезать), в основном же попадаются блоки с ножками под реле без перемычек. Они предполагают либо установку реле К1, либо съёмных перемычек.
