Как поменять шаровую на ваз 2114

Признаки неисправности

Разумеется, замена шаровой опоры на автомобиле ВАЗ 2114 требуется тогда, когда данный элемент находится в неисправном состоянии. Но как это определить?

Существует несколько характерных признаков того, что опора приказала долго жить, потому в самое ближайшее время ее требуется заменить на новую:

1. При движении по дороге с небольшими неровностями и при невысокой скорости, наблюдается характерный шум — стук;
2. Во время поворотов слышен скрип. Некоторые путают его с хрустом при езде. Это не одно и то же;
3. Шины изнашиваются неравномерно;
4. При прямолинейном движении автомобиль словно виляет, хотя никаких манипуляций рулем вы при этом не выполняете.

Но это скорее симптомы, которые не всегда могут дать однозначный ответ. В связи с этим рекомендуем использовать более капитальный метод, позволяющий действительно понять, в какой состоянии находится шаровая опора в данный момент:

1. Для этого вывешивается колесо при помощи домкрата. Конечно, поднимайте то колесо, в неисправности опоры на котором вы хотите убедиться.
2. Монтировку вставляют между рычагом и поворотным кулаком в районе опоры. Сделайте несколько движений вверх и вниз монтировкой.
3. При подобных манипуляциях может появиться стук. Его даже можно ощутить.
4. Такие явления говорят о том, что шаровая опора пришла в негодность, потому ее срочно требуется менять.

Процедура замены

Итак, ваша шаровая опора уже не может выполнять свои прямые обязанности, потому ее требуется заменить. Сейчас поговорим о том, как именно выполняется подобный ремонт.

Для начала вооружитесь набором инструментов и материалов, куда входит:

• Башмаки;
• Сухая ветошь;
• Набор головок;
• Набор накидных ключей;
• Домкрат;
• Смазка литол (можно заменить на графитную смазку);
• Новые шаровые опоры;
• Переноска со светом (требуется, если в гараже темно или ремонт затянулся до вечера).

Теперь можно приступать непосредственно к ремонту

Здесь важно соблюдать определенную последовательность ваших действий. Она позволит не допустить распространенные ошибки, а также грамотно собрать узел обратно после замены старых опор

1. Заедьте на смотровую яму или поднимите машину с помощью подъемника. Поскольку речь идет о самостоятельном ремонте, вряд ли у вас окажется собственный подъемник. Потому обойдется простой смотровой ямой.
2. Заглушите мотор, включите ручной тормоз до упора и застопорите колеса при помощи блокировочных башмаков.
3. Залезайте под автомобиль и накидными ключами откручивайте фиксирующий болт пальца опоры, расположенный на ступице.
4. Монтировкой крайне аккуратно снимают опору с ее места установку.
5. Накидным ключом на 17 миллиметров откручиваются два болта с кронштейна. Они отмечают за крепление нижней части опоры к найденному кронштейну.
6. По сути, шаровая опора с вашего автомобиля теперь может упасть на пол. Это вполне нормально, но только берегите ноги.
7. Запомните, что шаровые опоры являются исключительно одноразовыми элементами автомобиля. Это говорит о невозможности ее ремонта ни при каких условиях. Любые советы на этот счет будут напрасной тратой вашего времени. Просто купите новые опоры и все.
8. Избавьтесь от старой опоры.
9. Не лишним будет в это же время проверить тормозные колодки, их текущее состояние. Если вы отыскали признаки неисправности, обязательно параллельно выполните замену колодок.
10. Проинспектируйте кронштейн. Если он цел, не имеет следов износов, тогда оставляйте его на месте. Если состояние подозрительное, лучше заменить. Это касается и сайлентблоков. Они также могут износиться и выдавать характерный стук при движении автомобиля. Потому не лишним будет заменить и этот элемент, раз вы уже разобрали узел.
11. Смазкой обработайте седло наконечника вашей ступицы, что позволит в будущем намного проще извлечь элемент в процессе ремонта.
12. Поставьте новую опору на место старой шаровой опоры.
13. Соберите узел в обратной последовательности, проверьте автомобиль в действии.
14. Если при проезде неровностей машина ведет себя тихо, вы совершенно правильно определили причину шума, а также сумели грамотно заменить шаровую опору.

Лада 2114 steep 14ka › Бортжурнал › самостоятельная замена нижних шаровых опор (для новичков)

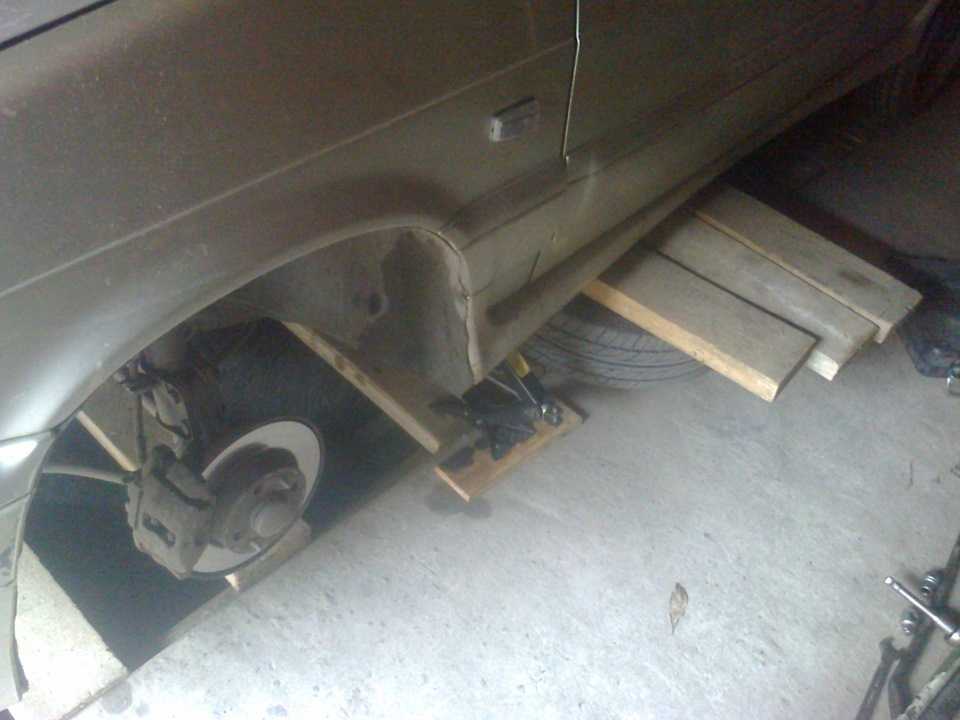

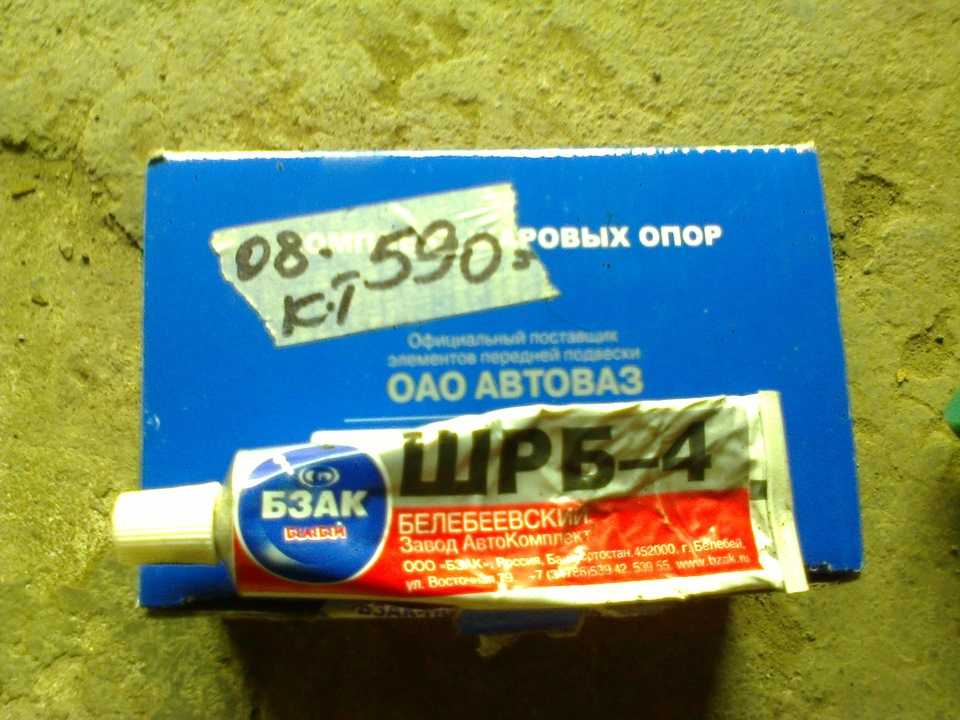

Меняли их примерно пару лет назад. Тогда замену производил с братом. Помню намучились с ним жуть. В этот раз все делал сам. Решил подробно расписать как что делать.Нам понадобится:-вороток-труба-головки на 19, 17, 13-монтажка (лом)-домкрат-болонникПосле того как подняли машину, подставили под колеса что-нибудь, чтобы не каталась, открутили колесо и подложили под машину можно приниматься за сами шаровые. Сначала открутили гайку на 19.

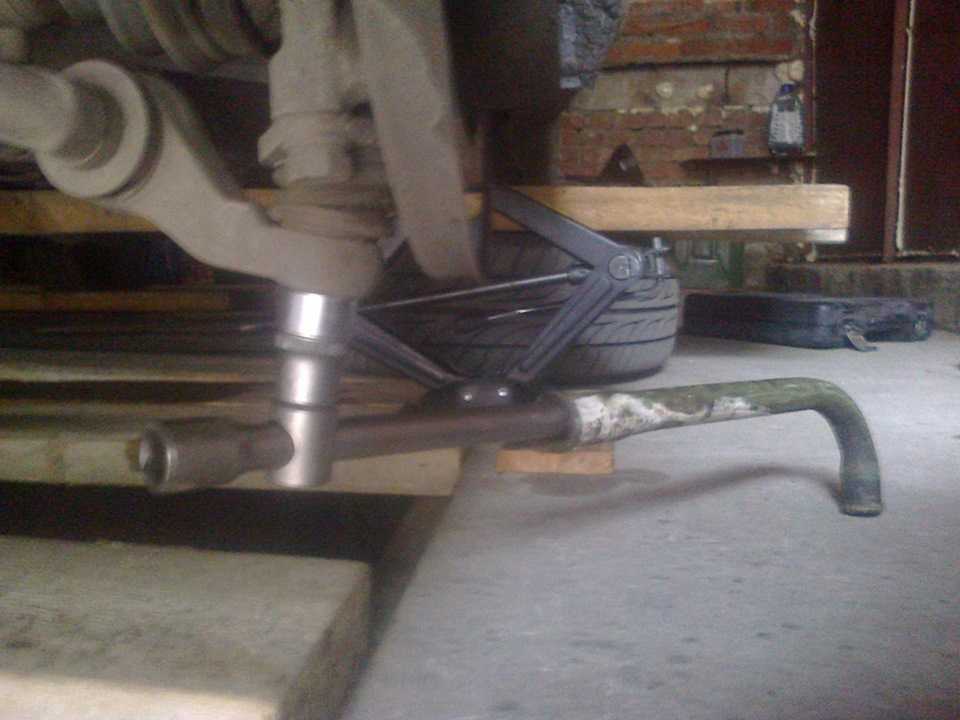

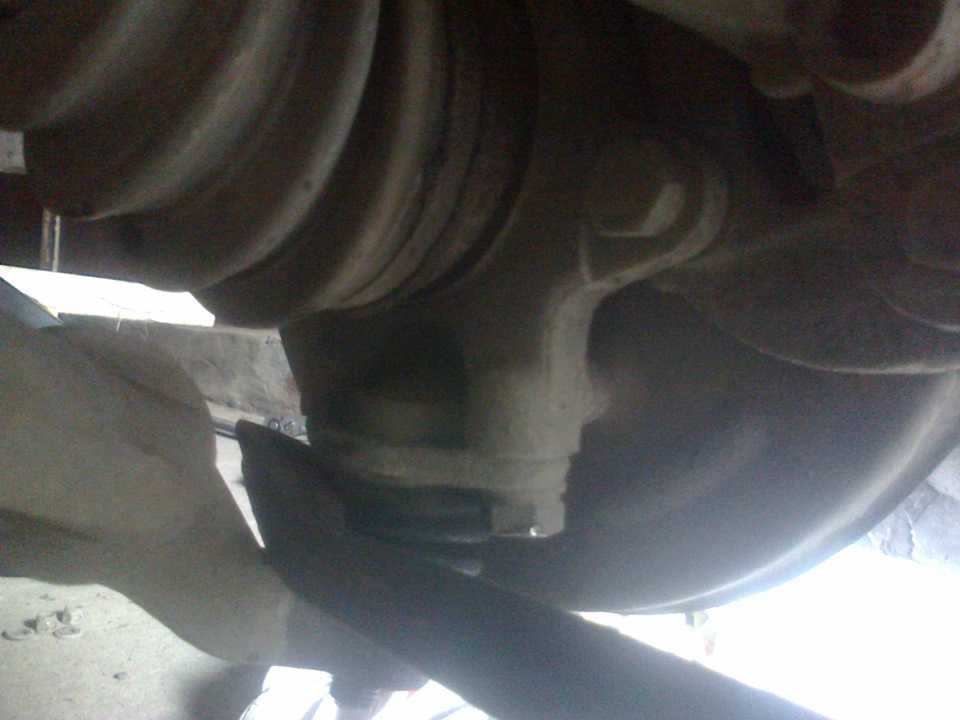

Если есть съемник, то полностью, если нет его, то на половину.Если нет съемника, то ломик вставляем между нижним рычагом и шаровой, давим вниз и молотком обстукиваем в месте рычага, куда вставляется палец шаровой.

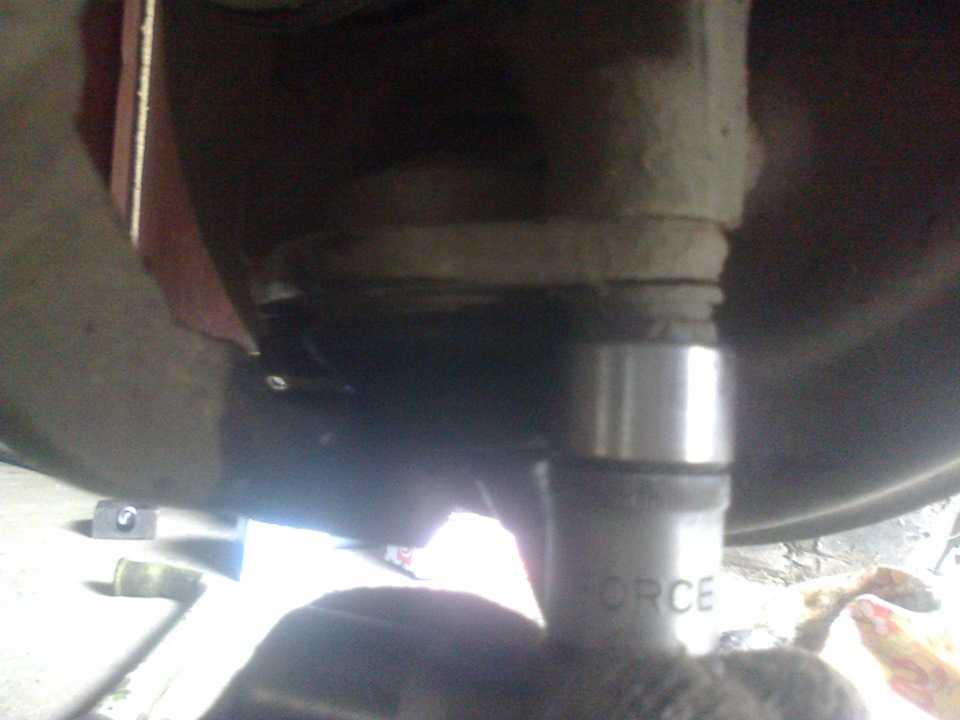

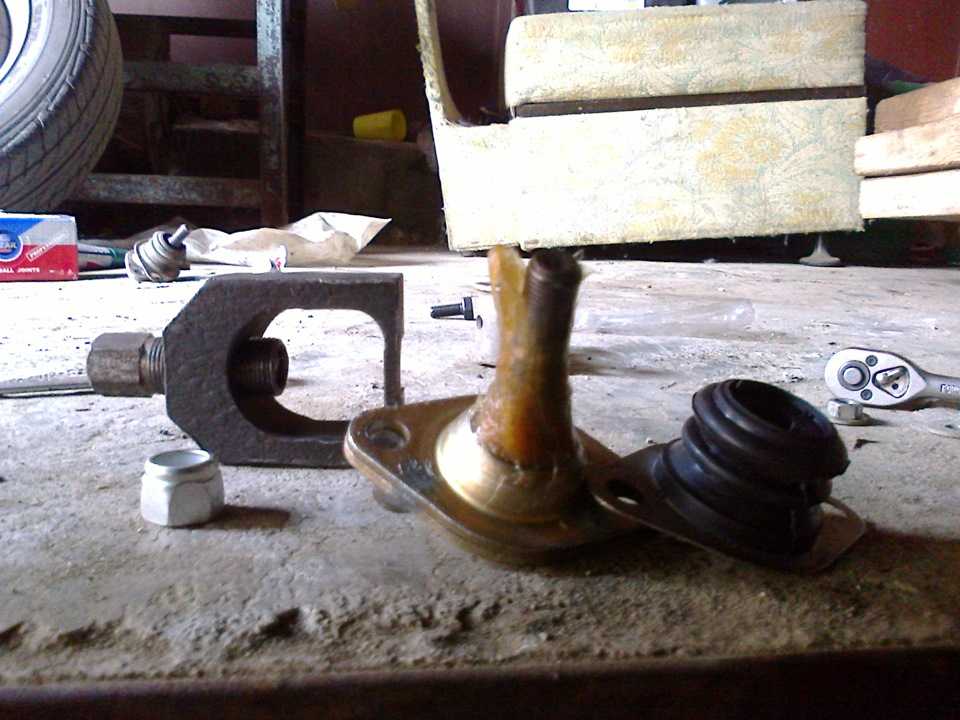

После того, как смогли сорвать опору, то откручивайте болты на 17 (2шт).

Затем тянем рычаг вниз и вынимаем шаровую. Если вы не слишком сильны, то тогда лучше всего будет открутить стабилизатор от кузова. Но есть вероятность сорвать шпильки после того, как начнете затягивать стаб. Зато с открученным стабилизатором легче оттянуть рычаг вниз и вытащить шаровую.

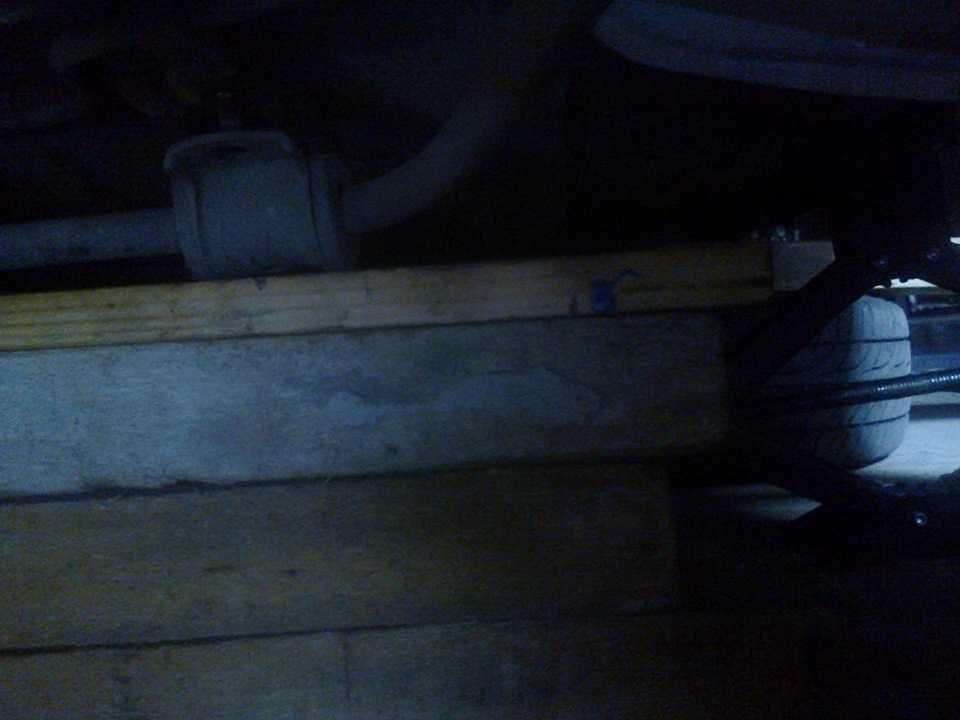

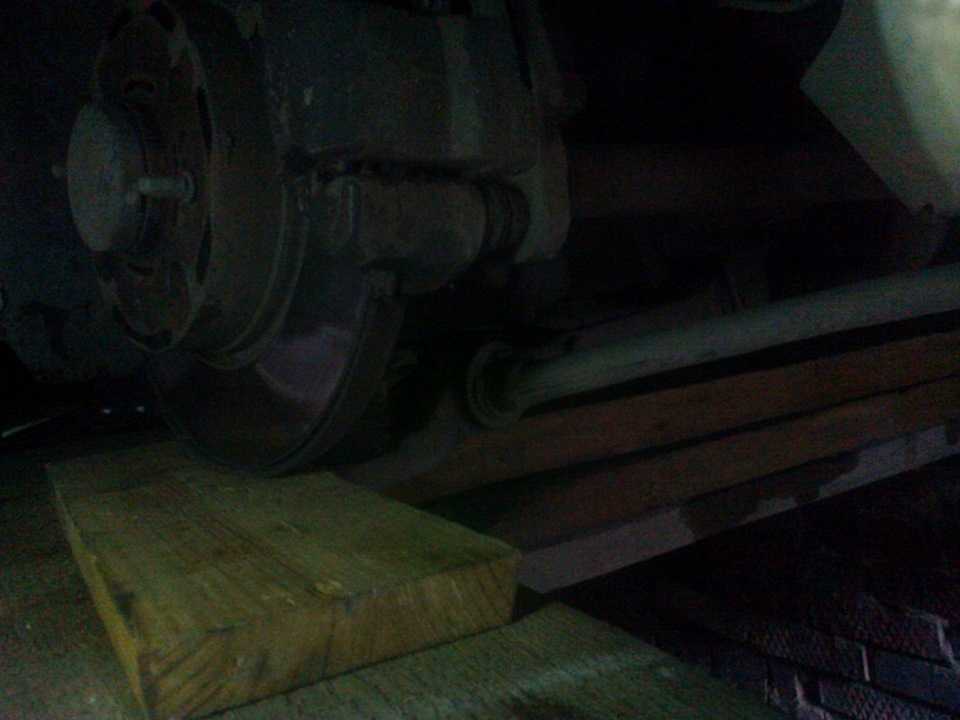

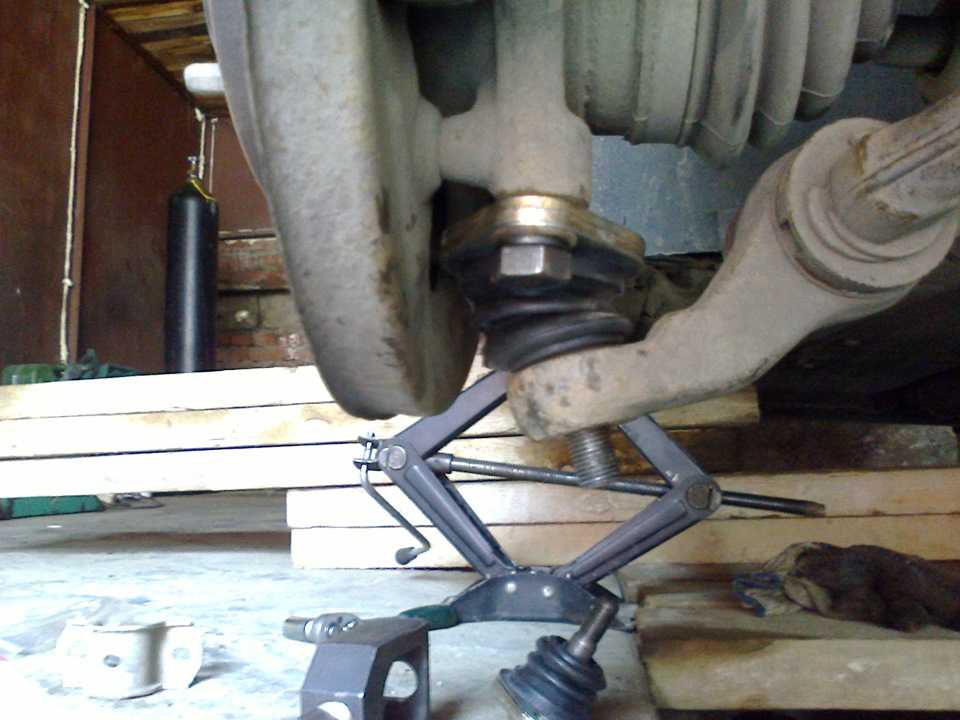

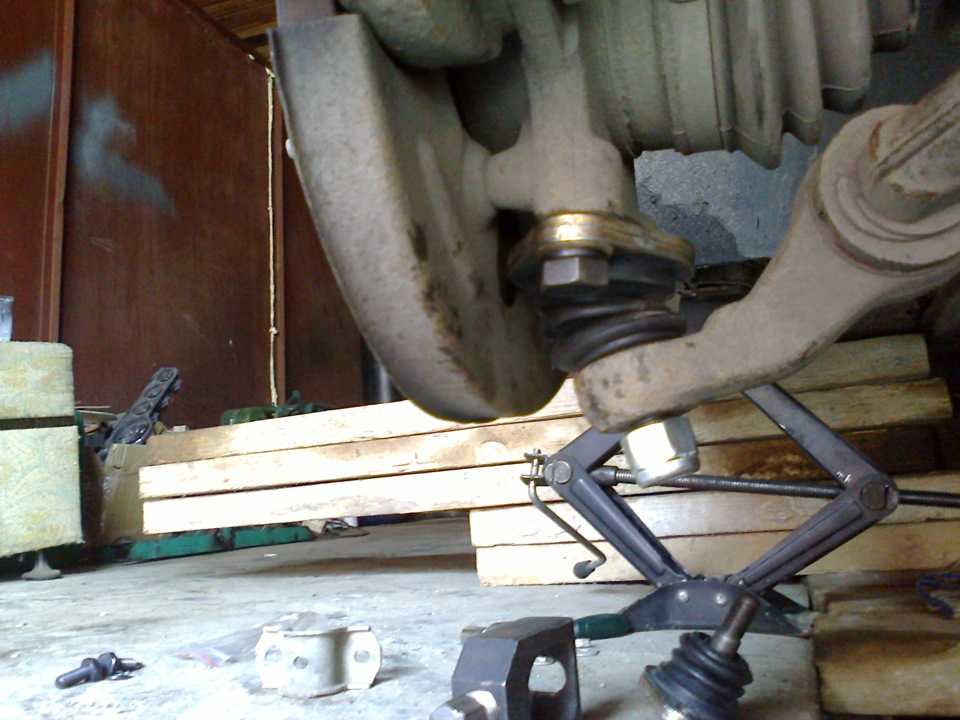

Но, по ходу работы, я нашел еще один выход из данного положения! Мы просто берем и подставляем под тормозной диск что-нибудь твердое (брусья, кирпичи, блоки и т.д.). Я использовал доски, которые закрывают яму в гараже. Затем опускаем машину. В итоге ступица поднимается и нижний рычаг сам отойдет от нее, а вы сможете легко достать шаровую.

Но ставить шаровую данным способом тяжело! Легче все-таки через откручивание стабилизатора от кузова. И легче и времени сэкономите много (если шпильки стаба не сорвете). Собираете все в обратном порядке.

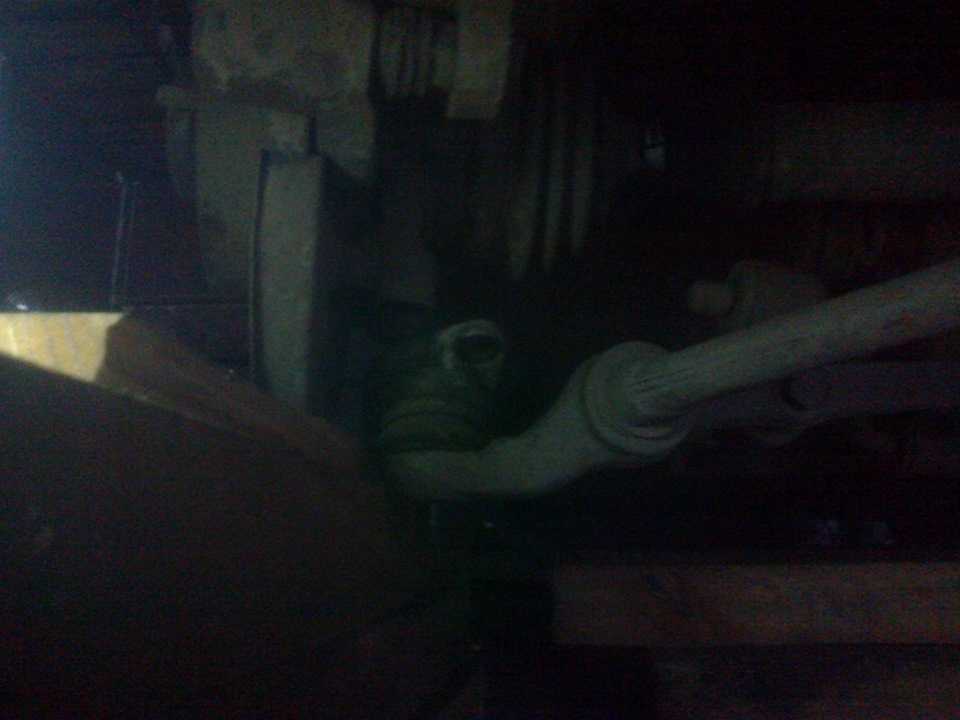

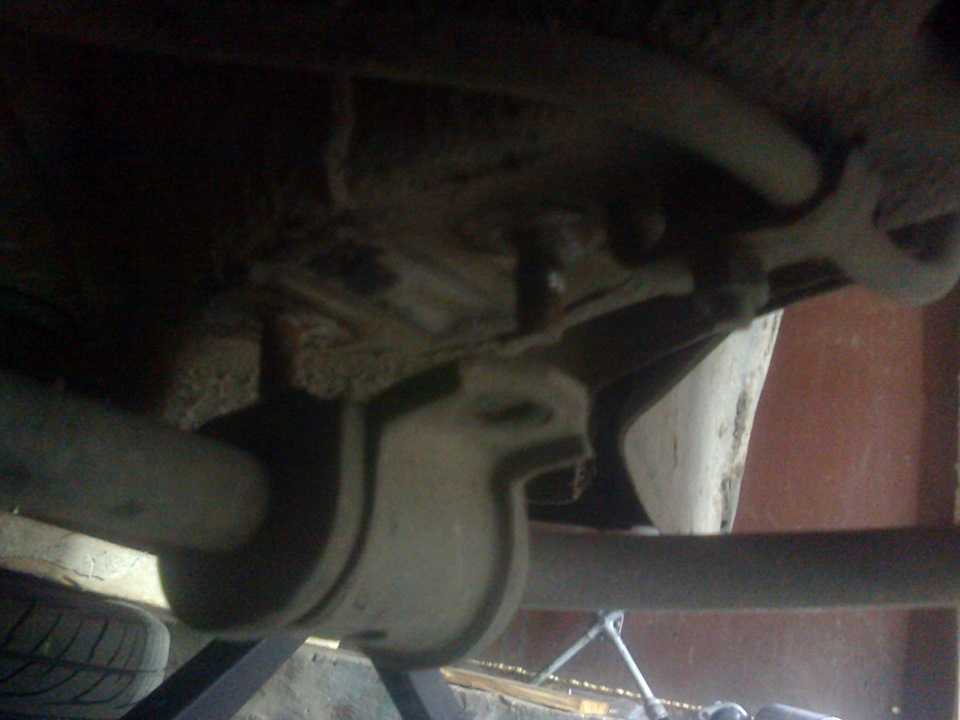

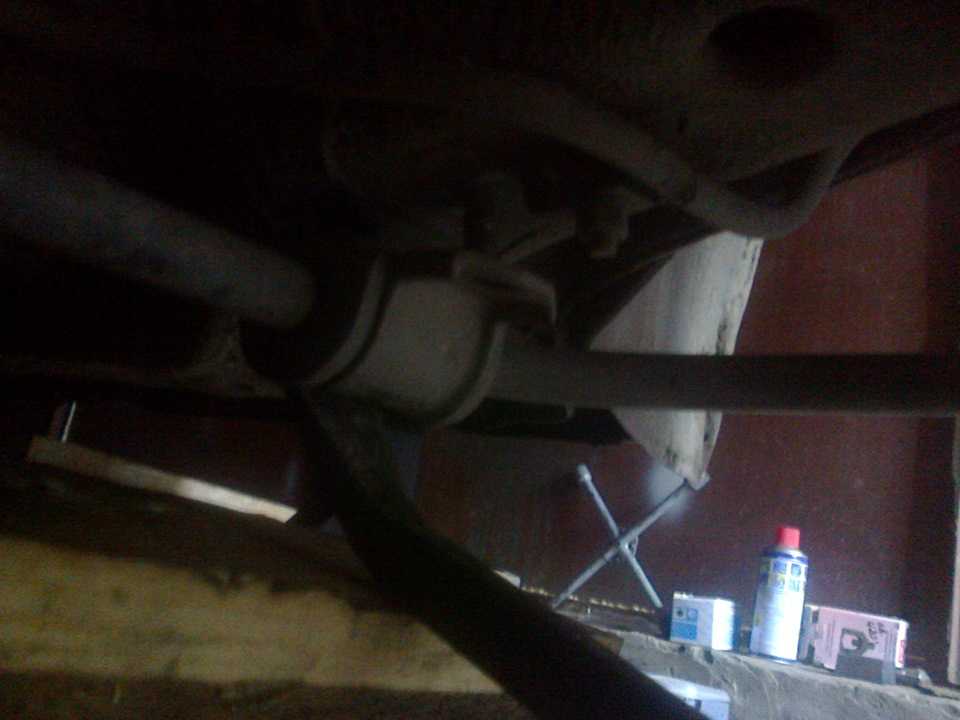

Теперь пару слов о том, как парился со стабом. Открутить то его открутил, а вот обратно поставить силушки не хватает. На излом идет! Тогда берем то, что можно подложить под тормозной диск. Опять же использовал доски. Выстраиваем под машиной продольно (как двигатель стоит) и ломиком подтягиваем крепление стаба вверх и пытаемся попасть в шпильки.

Лучше начинать с той шпильки, которая ближе к задней части авто. Закручиваем гайку, а другое крепление подтянется под свое место.

Разворачиваем ломик и подтягиваем крепление с другой стороны и опять же прикручиваем другую гайку стабилизатора.

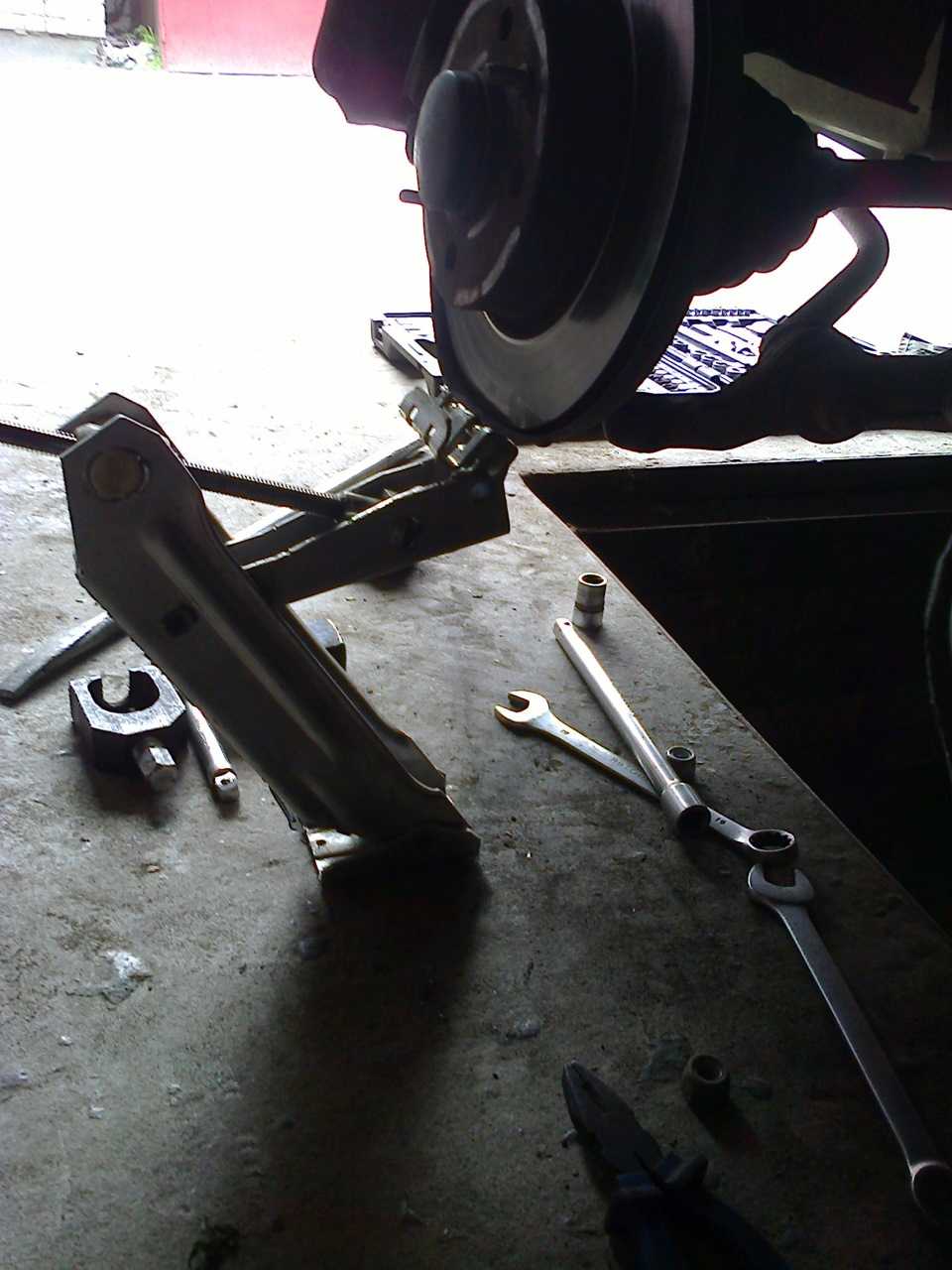

Так же хочу добавить еще 1 способ, который является самым простым. Чтобы легче всего было поставить стаб обратно, вы просто опускаете машину с домкрата с прикрученными колесами. Он сам встанет на место и вы спокойно сможете его прикрутить без дополнительного инструмента.Вроде все. Если кому что не понятно спрашивайте. С праздником всех!)

Пробег: 170 000 км

Как заменить шаровую опору на ВАЗ 2113-ВАЗ 2115?

Снятие: 1) В начале с техникой безопасности нужно будет разобраться, а по техники безопасности когда поднимаете автомобиль рекомендуется ставить под задние колёса башмаки или же другие какие ни будь противокатные упоры, когда эти вещи будут под задние колёса подложены, переходите к снятию того переднего колеса на котором вам и шаровую опору поменять нужно (А узнать о том как снять колесо с автомобиля, вы можете в статье под названием: «Правильная замена колёс на современных автомобилях»).

2) Теперь когда машина поднята и колесо снято, выкрутите гайку благодаря которой шаровой палец скрепляется с рычагом и после чего снимите её, для наглядности она на фото красной стрелкой указана, кстати когда вы новую опору будете устанавливать то в таком случае эту гайку затягивайте моментом 80-96 Нм (8,0-9,6 кгс-м), если у вас динамометрический ключ есть конечно (Если такого ключа нет, то рекомендуем по в заимствовать его у кого ни будь, потому что затяжка гаек и болтов должна осуществляться определённым моментом).

3) Затем установите специальный съёмник которым палец шаровой опоры из рычага можно выпрессовать и выпрессуйте его (см. маленькое фото, на нём специальный съёмник указан красной стрелкой, а палец синей), но если же этого съёмника нет, тогда либо лом берите, либо же монтажную лопатку и ещё на своё место гайку крепления шарового пальца заверните, но только не до конца, совсем чуть-чуть на оборота 2-3 её навинтите и использовав монтажную лопатку как рычаг, отожмите нижний рычаг передней подвески вниз, при этом наносите ещё удары молотком по шаровому пальцу, а именно по тому месту которое жёлтыми стрелками показано, всё делайте до того пока палец не выйдет из рычага, но учтите палец полностью не когда не выйдет, потому что вы гайку на своё место навинтили, это было сделано лишь с той целью, чтобы когда палец вышел из рычага, чтобы рычаг аккуратно лёг на гайку а не вылетел из неё повредившись при этом, так вот гайку эту полностью отверните когда рычаг на неё ляжет и после чего спокойно рычаг отсоедините от пальца.

4) И в завершение два болта которые крепят шаровую опору выкрутите (Одного болта на фото не видно, но для наглядности где он примерно находиться мы всё же указали стрелкой) и снимите её с автомобиля, если шаровая опора не будет вытаскиваться (Нижний рычаг к примеру её держать будет и не давать снять), тогда опять же возьмите монтажную лопатку или что то наподобие неё и отожмите нижний рычаг и через образовавшуюся щель, выньте шаровую опору.

Примечание! Когда будете осуществлять установку новой опоры, два этих болта так же рекомендуем вам завернуть с определённым моментом, он должен составлять 50-63 Нм (5,0-6,3 кгс-м) и когда проедите на автомобиле некоторое время на новой шаровой опоре (Примерно 100 км., будет достаточно), то опять же проверьте затяжку всех гаек и болтов и по необходимости доведите эту затяжку до требуемого уровня!

Установка: Устанавливается новая опора на своё место в обратном порядке снятию и уже без всяких съёмников, но перед тем как установить новую опору если хотите можете её проверить, то есть первым делом (Это всегда нужно делать) палец шаровой опоры рукой повращайте, как мы уже сказали ранее он либо должен стоять на месте (Кстати если большую силу применяете а палец всё равно не сдвигается, то это плохо, потому что палец всё же кой как но должен двигаться), либо кой как двигаться, если от незначительного усилия палец уже перемещается, то эта опора брак и её нужно менять на новую, а так же защитный чехол с неё можно снять и посмотреть достаточно ли производитель добавил в опору смазки (см. фото 1, туда консистентная смазка добавляется, но всё же не стоит её мешать с той смазкой что производитель добавил, потому что он туда по своему усмотрению добавляет смазку и она может быть совсем другой в отличие от той что вы купите в автомагазине), а так же старую опору таким образом проверить можно, а именно снял чехол, удалил верхний слой смазки и заглянул во внутрь и посмотрел есть ли там грязь где сам шаровой палец располагается, если есть то опора подлежит замене, если нет тогда просто порванный чехол (Если он порван был) удаляйте и ставьте новый и опору можно даже и не менять на новую, при сборке шаровой опоры распорную втулку на своё место до упора установите (см. фото 2), ещё заложите смазку в новый защитный чехол если это будет нужно (см. фото 3) на половину его объёма и рекомендуем вам ещё смазать герметиком то место куда чехол устанавливается (см. фото 4), чтобы уж наверняка под него грязь не попала.

Дополнительный видео-ролик: Увидеть процесс замены опоры при помощи специального съёмника можно в ролике который размещён чуть ниже:

Алгоритм

• Заезжаем на смотровую яму;
• Глушим двигатель, выжимаем ручник, клиним башмаками задние колеса;
• Пробравшись под автомобиль, с помощью накидка отвинчиваем на ступице болт-фиксатор пальца шаровой опоры;
• С помощью монтировки аккуратно срываем ее с места посадки;
• Накидками на «17» на кронштейне отвинчиваем два болта, которые крепят нижнюю часть шаровой к кронштейну;
• Фактически опора падает у нас на пол, ничего страшного;
• Так как шаровая у нас одноразовая, ремонту она не подлежит. Правда некоторые умельцы перетачивают и нарезают резьбу, но это далеко не то, металл слабоват для длительного использования.
• Выбрасываем старую в мусорное ведро;
• Параллельно, с помощью фонаря, диагностируем состояние тормозных колодок с внутренней стороны колеса. При необходимости делаем замену;
• Проверяем состояние кронштейна, его целостность, исправность и степень изношенности сайлентблоков. Продумайте вариант попутной замены. В противном случае появится металлический стук, который будет свидетельствовать о разбитых резинках;
• С помощью смазки смазываем седло наконечника в ступице, это чтобы в следующий раз было легче изымать. Металл с металлом имеют свойство клинить друг друга. Смазка же не даст так плотно это сделать;
• Устанавливаем новую шаровую и проводим сборку в обратном порядке;
• По завершению переходим ко второй или тестируем авто. Специально наезжаем на ямки на небольшой скорости для проверки.
• Если все работает тихо, и не слышны удары, значит все в норме.

Итак, вы уже знаете, как проводится замена шаровых опор на ВАЗ 2114. Попутно хочется сказать, что пока будете находится под днищем машины, не теряйте времени зря, проведите визуальную диагностику:

• Состояние днища в целом;
• Степень натяжения троса ручного тормоза обязательно;
• Наличие потеков смазки, масла, охлаждающей жидкости;
• Возможные механические повреждения;
• Целостность поддона картера или защиты двигателя;
• При необходимости можете подтянуть контрольную гайку-натяжитель рулевой колонки;
• Проверьте уровень трансмиссионного масла в коробке передач.

Замена шаровой опоры на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Добро пожаловать! Шаровая опора – она относиться к элементам подвески, на автомобилях подвеска бывает разной, если говорить о дорогих иномарках то там применяется в основном многорычажная подвеска, но и другие виды бывают, на бюджетных иномарках к примеру передняя подвеска типа Мак Ферсон стоит (Не фирмы, а именно типа, поэтому не путайте это) и наши отечественные автомобили она тоже затронула и на всём переднем приводе, в передней части только она и применяется, в неё то и входят шаровые опоры, благодаря которым осуществляется поворот поворотного кулака при перемещении руля в правую и в левую сторону, поэтому если данную опору убрать и вместо неё чисто рычаг к поворотному кулаку подсоединить, то кулак не то чтобы двигаться перестанет при повороте руля, а просто будет это делать всё под определённым углом и на кочках сильные удары будут (Потому что что рычаг не будет давать кулаку опускаться, вить на шаровых опорах есть шаровой палец, он то двигается и благодаря этому на кочках не такие сильные удары будут, если вы пока не понимаете о чём идёт речь, то просто читайте далее статью внимательно и поймёте что за шаровой палец присутствует на самой опоре, что за поворотный кулак и т.д.).

Примечание! Для смены шаровой опоры нужно будет вам запастись: Башмаками или какими то противокатными упорами (Вместо них обычные кирпичи можно использовать), а так же накидные ключи нужны будут, молоток, лом или монтажная лопатка и ещё если у вас есть специальный съёмник для снятия шаровых опор, то обязательно и им запаситесь!

Где находится шаровая опора? Она находиться чуть ниже поворотного кулака и она к нему кстати и крепиться (Кулак для наглядности указан жёлтой стрелкой и на маленьком фото в снятом состоянии показан), после опора идёт дальше и своим пальцем (Палец шаровой опоры указан красной стрелкой) входит в рычаг (Рычаг указан синей стрелкой), а если говорить более точнее то в отверстие которое специально под палец на рычаге присутствует он входит.

Когда нужно менять шаровую опору? По сути она может очень долго жить на автомобиле, особенно если по хорошим дорогам на нём ездить, но как только пыльник шаровой рвётся (Он указан синей стрелкой), то буквально несколько недель проходит и опора полностью выходит из строя, поэтому если вы будете за ним следить и если увидите трещину на нём, то рекомендуем вам снять опору и заменить пыльник отдельно, пока она полностью не пришла в негодность, а понять то что она вышла из строя можно по пальцу шаровой опоры (Он указан красной стрелкой), для этого снимите её (Но можно и не снимая в принципе, но как произвести такую диагностику не снимая опоры, смотрите в ролике ниже) и покачайте рукой данный палец, он должен либо очень тяжело перемещаться, либо вообще практически стоять на одном месте, если же палец легко перемещается то в таком случае меняйте опору на новую, а случается это как раз таки (То есть опора выходит из строя) из-за пыльника, если он рвётся, то под него начинает попадать вода и влага, а там находиться смазка, которая водой очень быстро вымывается и опора начинает буквально работать на износ и через очень короткое время приходит в негодность.

Примечание! Для наглядности чуть ниже мы разместили видео-ролик, в нём показывается каким образом можно проверить опоры на их работоспособность, конечно в ролике присутствует автомобиль далеко не ВАЗ 2114, а классика и передняя подвеска у них различается, но если вы вникните в суть, то в принципе и проверить на своём автомобиле опору точно таким же образом как и на классике сможете!

Советы бывалых автомобилистов

Некоторые ремонтные работы предполагают разборку определенных узлов. И шаровая опора исключением не является. Опытные автомобилисты дают на этот счет несколько дельных советов, с помощью которых можно одновременно убить двух, а то и больше зайцев.

• Проинспектируйте состояние всего днища, раз вы забрались под автомобиль.
• Проверьте качество натяжения троса от ручного тормоза, а также убедитесь в целостности самого тросика.
• Проверьте автомобиль на предмет наличия подтеков масла, смазок, охлаждающей жидкости.
• Убедитесь в целостности поддона, защиты картера двигателя.
• Каждый агрегат проверьте на наличие механических повреждений, трещин, сколов.
• Проинспектируйте гайку-натяжитель от рулевой колонки. Ее периодически приходится подтягивать. Раз вы оказались под машиной, это удобный момент выполнить такую работу.
• Загляните в конструкцию трансмиссии, убедитесь, что трансмиссионное масло находится на нужном уровне.

Плюс ко всему, любой самостоятельный ремонт, каждая небольшая инспекция — это монетка в вашу собственную копилку личного опыта. С ним вы сможете выполнять куда более сложные процедуры, нежели замена шаровой опоры.

Не стоит забывать еще один важный момент . Самостоятельный ремонт множества узлов — это сохранность семейного бюджета. На сэкономленные деньги вы сможете куда-то отвезти свою семью, купить что-то полезное для дома. Или приобрести комплект новых качественных шин, дисков, сделать работу по тюнингу. Ведь в техническом плане, благодаря вашим стараниям, машина находится в прекрасном состоянии.
