Ремонт и замена шаровой опоры на ваз (lada) 2113/2114/2115 своими руками

Признаки неисправности

О необходимости замены амортизационных стоек ВАЗ 2113-2115 указывают следующие признаки:

Потеки масла на штоке стойки возле сальника;
Биение руля при поворотах и торможении;
Сильные вибрации по кузову во время движения по плохому дорожному
покрытию;
Увеличенный тормозной путь;
Автомобиль ведет в сторону, если при движении прямо отпустить рулевое
колесо;
Из передней подвески периодически исходят стуки и удары.

Рекомендуем осмотреть пружину стойки на предмет трещин. Чаще всего
они появляются снизу на последнем витке. Если обнаружили трещины или поломку
витка, пружину нужно немедленно заменить. Ниже в инструкции будет рассмотрен
процесс снятия и установки.

Если обнаружили только одну стойку вышедшую из строя, все равно их
лучше заменить парой. Новый амортизатор будет жестче и они не будут одинаково гасить
удары. При разной жесткости новый амортизатор может выйти из строя быстрее
старого.

Еще может износиться верхняя опора стойки и издавать хруст, стук.
Выделяют две причины для замены:

Трещины и вырванные фрагменты резиновой опоры. Чаще всего это происходит
от устаревания резины. Изношенная опора хуже поглощает шум и удары.
Износ подшипника верхней опоры. При повороте руля с изношенным
подшипником слышится хруст, а также он сильно стучит на неровностях.

Порядок замены шаровых опор

Перед выполнением работы следует поставить автомобиль на стояночный тормоз, поднять с помощью домкрата и демонтировать колесо.

Демонтаж шаровой опоры выполняется следующим образом:

Ключом на 19 отвернуть гайку, фиксирующую палец опоры на рычаге
С помощью съемника выпрессовать палец из рычага
Ключом на 17 или головкой TORX E12 выкрутить два болта крепления шаровой к поворотному кулаку

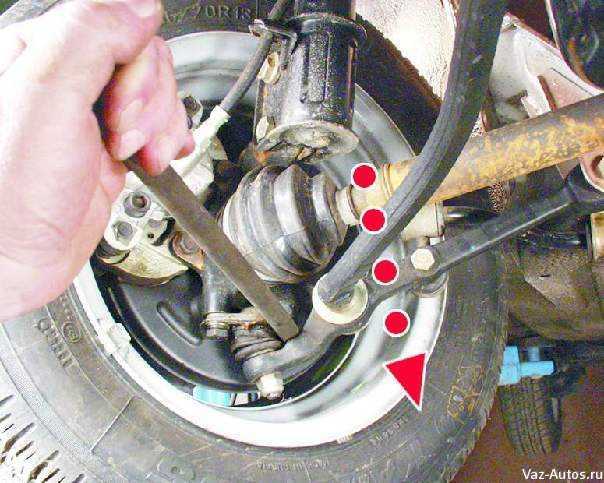

Монтировкой отжать рычаг вниз, вынуть шаровую опору

Предварительно гайку и болты можно обработать средством WD-40 или подобным, однако в большинстве случаев крепеж выворачивается и без специальной подготовки.

Если у вас под рукой не оказалось съемника шаровых опор, то можно поступить следующим образом:

Частично открутить гайку, оставив ее на пальце;
Монтировкой подать усилие на рычаг сверху вниз;
Уверенными ударами молотка по рычагу выпрессовать палец.

Теперь шаровую опору можно осмотреть и проверить на соответствие рабочим характеристикам. Опору необходимо зажать в тисках и рукой проверить палец на люфт в осевом и радиальном направлениях. В норме допускается люфт до 0,7 мм, при наличии даже незначительного перемещения пальца всю опору необходимо заменить. Если люфта нет, опора годится для дальнейшей эксплуатации.

Зачастую шаровая опора имеет нормальное состояние, однако ее резиновый защитный чехол (пыльник) разрывается и деформируется — в этом случае можно установить новый чехол. Для этого пыльник демонтируется, шарнир очищается от старой смазки, новый чехол до половины объема заполняется консистентной смазкой, и устанавливается на опору.

Наполнять смазкой необходимо и пыльник новой шаровой опоры. Забыв сделать это, вы резко сокращаете ресурс всей детали.

Новая шаровая опора монтируется в обратном порядке. Причем здесь возможны два способа:

Сначала установить опору на поворотном кулаке, затем подвести рычаг и прикрутить гайку на палец;
Сначала установить опору на рычаге, затем всю эту конструкцию подвести к поворотному кулаку и прикрутить опору двумя болтами.

Второй способ менее удобен тем, что опору довольно сложно подвести к поворотному кулаку так, чтобы совпали крепежные отверстия обеих деталей, поэтому лучше прибегать к первому способу.

При монтаже рекомендуется использовать динамометрический ключ, гайки крепления опоры к поворотному кулаку заворачиваются с усилием 50-63 Н·м, гайка на палец заворачивается с усилием 80-96 Н·м.

Автомобиль с новой шаровой опорой можно эксплуатировать в обычном режиме, примерно через 100 км пробега рекомендуется проверить крепеж опоры и при необходимости подтянуть болты и гайку с указанным выше усилием. В дальнейшем деталь не требует никакого обслуживания.

Источники

http://vaz-russia.ru/remont-vaz-2113/zamena-sharovoy-oporyi-na-vaz-2113-vaz-2114-vaz-2115.html
http://www.avtoall.ru/article/20981983/

Основные неисправности

Износ подшипника ВАЗ-2114 — основной повод для его замены. Стук в подвеске, который слышен при езде по ухабистой дороге, в поворотах, должен насторожить водителя. Проверить подшипник просто: нужно взяться рукой за него и раскачать машину, стук, который может появиться, свидетельствует о необходимости ремонта.

Грязь, которой полно на дорогах, является одной из причин дефектов в механизме. Опорник практически не защищен от нее.

Стоит проверять состояние опор хотя бы через 20000 км пробега.

Если и стук не проподает, то подумайте вот о чем: совершенно изношенный подшипник способен сломаться совсем, а это приведет к тому, что стойка пробьет капот. Затраты на ремонт будут совсем другими.

Поменять подшипник не так дорого — около 500 рублей за деталь, 1000 рублей за замену на СТО.

Самые популярные подшипники марки ss20. При спокойных условиях вождения они показывают лучшие свои характеристики, хотя некоторые водители жалуются на их жесткость.

Для более спортивного стиля вождения, с резкими остановками и быстрыми ускорениями, хорошо зарекомендовали себя подшипники Асоми.

Не экономьте на запчастях, старайтесь брать опорные подшипники от проверенного производителя. При выборе нужно опираться на свой собственный стиль вождения и особенности дорожного полотна.

Замена

Инструменты:

гаечные ключи;
пружинная стяжка;
домкрат;
молоток;
монтировка;
устройство для снятия гаек, фиксирующих стойку;
механизм для снятия рулевого наконечника.

Порядок работ

Нужно снять ступичный колпак и сорвать гайку ШРУСа, в то время, как помощник нажимает на тормоз, используя вороток или головку.
На домкрате поднять машину и снять колесо. Заводская подставка тоже должна закреплять автомобиль.
При повернутом в противоположную сторону от ремонтируемой опоры руле, нужно освободить шплинт. Пользоваться при этом молотком, монтировкой и съемником рулевой тяги.
Снять 2 болта крепежа шаровой опоры.
Тормозной шланг вынимается из держателя.
Далее также раскручиваются 2 болта суппорта. Нельзя допускать, чтобы он повис на тормозном шланге, его нужно отвести в сторону, повесить на проволоку.
Чтобы со снятой стойкой было комфортнее работать, гайку нужно сорвать, а отворачивать полностью не надо. Затем 3 гайки опоры выкручиваются.
Отвернуть гайку ШРУСа совсем, одновременно достать и ШРУС, и стойку.
Устройством сжать пружину равномерно с обеих сторон.
От сжатой пружины спокойно можно отсоединять опору. Ставится новый опорник.
Сборка производится в обратном порядке.

Замена шаровой опоры на ВАЗ 2114

После завершения комплексной диагностики, приступаем к замене шаровой опоры:

для удобства используем смотровую яму или подъемник. Платформу, дорожную эстакаду не рассматриваем ввиду непрактичности;
выполняем основные меры безопасности: устанавливаем противооткатные башмаки, выжимаем рычаг стояночного тормоза, включаем первую скорость для придания устойчивости;
отвинчиваем крепежные болты, снимаем колесо;
выкручиваем два болта на «14», фиксирующих верхнюю часть шаровой опоры к поворотному кулаку;
по аналогии выкручиваем нижнюю гайку, фиксирующую палец;
далее с помощью крабовидного съемника выпрессовываем палец с основы. Делаем это крайне аккуратно, чтобы не повредить шаг резьбы. Подкладываем деревянную проставку для безопасности;
опускаем край балки вниз, извлекаем шаровую опору с посадочного места.

Проводим профилактику, дефектовку, очищаем поверхность от остатков смазки, металлической стружки, наслоений коррозии. В проушину наносим тонкий слой графитной смазки.

Если замечаний по работе и состоянию других деталей нет, приступаем к сборке конструкции вновь. По аналогии завершаем замену на противоположной стороне. Последующая профилактика через 15000 км, замена не ранее чем через 35 – 40 тыс. км. Замена шаровой опоры своими руками окончена. О том, сколько стоит услуга в СТО, уточняйте непосредственно у мастеров.

Какой производитель шаровых опор лучше. Принципиальных отличий нет, главное, чтобы полностью совпадали каталожные артикулы с данными руководства по эксплуатации.

Признаки неисправности шаровых опор на Lada Kalina

Передняя подвеска автомобилей Lada Kalina выполнена по схеме Мак-Ферсон, в которой верхней опорой выступает амортизационная стойка, нижней — поперечный рычаг, связанный с поворотным кулаком посредством одной шаровой опоры. Такая схема довольно проста и надежна, однако этот узел содержит несколько подвижных деталей, поэтому надежно выявить неисправность шаровой опоры бывает непросто.

В общем случае о неисправности шаровой опоры говорят следующие признаки:

Стук со стороны передней подвески при преодолении неровностей дороги на малой скорости;
Повышенное усилие на руле при повороте;
Скрип со стороны передней подвеске при повороте руля;
Неравномерный износ шин;
Неустойчивая траектория движения автомобиля при ровном руле.

К данным признакам следует относиться с осторожностью, так как они могут свидетельствовать о проблемах со ступичным подшипником, амортизатором и крепежом деталей подвески (рычагов). Для диагностики можно выполнить несколько простых действий.. Во-первых, покачать автомобиль, и прислушаться к возникающим в подвеске звукам — этот способ хотя и помогает локализовать причину посторонних скрипов и стуков, но, к сожалению, может дать мало информации неопытным автолюбителям.

Во-первых, покачать автомобиль, и прислушаться к возникающим в подвеске звукам — этот способ хотя и помогает локализовать причину посторонних скрипов и стуков, но, к сожалению, может дать мало информации неопытным автолюбителям.

Во-вторых, можно проверить шаровую на люфт, покачав колесо руками, взявшись за него в верхней и нижней точках. В этом случае нужен помощник, который выжмет педаль тормоза. При раскачивании колеса не должно быть ощутимого люфта, хотя люфт опять же может свидетельствовать о проблемах со ступичным подшипником и деталями подвески.

Наконец, в-третьих, можно проверить шаровую опору на люфт тактильно. Для этого нужно положить ладонь непосредственно на опору так, чтобы одновременно касаться ее корпуса и пальца. При покачивании колеса (что лучше доверить помощнику) можно четко ощутить, есть ли в шаровой опоре люфт, и насколько он большой.

Также следует обращать внимание на состояние защитного резинового чехла (пыльника) — нужно периодически осматривать его на наличие трещин и разрывов. Даже небольшая трещина приведет к выдавливанию смазки и попадания внутрь чехла грязи, и, как следствие — к интенсивному износу шаровой опоры и резкому сокращению ее ресурса.. При подозрении на неисправность или обнаружении явного признака поломки шаровую опору необходимо как можно скорее заменить.

При подозрении на неисправность или обнаружении явного признака поломки шаровую опору необходимо как можно скорее заменить.

Инструмент и материалы, необходимые для замены шаровых опор

Для выполнения работы требуется небольшой набор инструментов:

Ключ или головка на 19;
Ключ/головка на 17 или головка TORX E12;
Съемник шаровых опор.

Также не лишними будут динамометрический ключ для закручивания болтов и гаек с необходимым усилием, монтировка и молоток.

Особо следует сказать о ключе на 17 и головке TORX E12. На автомобилях «Калина» шаровые опоры могут монтироваться к поворотному кулаку с помощью крепежа одного из двух типов — обычных болтов с головкой на 17, и болтов со звездообразной головкой TORX E12. Поэтому прежде, чем приступить к работе, необходимо уточнить, какой крепеж используется на вашем автомобиле, и выбрать соответствующий инструмент.

Признаки неисправной шаровой опоры ВАЗ 2114, 2109.

Если, проезжая по кочкам или мелким неровностям, Вы слышите стук в передней подвеске ВАЗ 2109, 2114, то это повод начать искать неисправность! Есть два способа проверки шаровой опоры ваз 2109 — 2114 на неисправность.

Для первого способа не требуется смотровая яма, но нужен домкрат. Вывешиваем переднее колесо на домкрате и резко дёргаем его на себя и от себя. Если шаровая опора неисправна, то она будет издавать звук и колесо будет иметь люфт.

Если у Вас есть гараж со смотровой ямой или эстокада, то осмотрите пыльники шаровых опор на наличие повреждений. Если пыльник порван — это признак износа шаровой опоры ваз 2114 и такую шаровую лучше заменить даже если она пока не стучит. Засуньте между шаровой и рычагом лом или монтировку. Обоприте один конец о рычаг, а другой об болт или корпус шаровой и попробуйте раздвинуть их. Для удобства, можно повернуть руль в сторону проверяемого колеса. Если есть люфт, то шаровая подлежит замене.

Многие задаются вопросом: может ли вылететь шаровая на ваз 2109? Ответ: Да! Может! Поэтому при признаках неисправности этой детали не затягивайте с ремонтом. Тем более это не сложно. Далее я расскажу как заменить шаровую ВАЗ 2109 — 2114 своими руками.

Правильный выбор новых шаровых опор

Ходовая часть автомобилей Lada Kalina обоих поколений (модели 1117, 1118, 1119, 2192 и 2194) построена на комплектной базе, которая по больше части унифицирована с более ранними и поздними автомобилями Волжского автозавода. В частности, на всех «Калинах» установлены те же шаровые опоры (шарниры), которые применялись еще на семействе Samara (ВАЗ-2108, 2109, 21099) и Samara 2 (ВАЗ-2113, 2114 и 2115), Lada 110 (ВАЗ-2110, 2111, 2112), а также на актуальных моделях Priora и Granta.

Шаровые опоры для данных модельных рядов имеют оригинальный каталожный номер 21100-2904192-82, те же опоры в комплекте с крепежом имеют номер 21100-2904192-86.

Причем сегодня рынок предлагает две модификации шаровых опор — стандартные сварные и усиленные штампованные. Шарниры отличаются технологией производства и толщиной используемого металла, что сказывается на их прочностных характеристиках, долговечности и цене, но установочные размеры и характеристики у них одинаковые. Поэтому, какие именно опоры покупать для автомобиля — решать только вам.

Требования к новой шаровой

Удостоверьтесь в том, что новый пыльник шаровой опоры находится в нормальном состоянии – на нем не должно быть трещин и повреждений. Новая шаровая должна иметь сероватый окрас пальца. Никаких дефектов на обойме не должно быть. Не допускается, чтобы палец шаровой вращался свободно – это говорит о том, что элемент некачественный.

У хороших элементов он либо вообще не вращается в обойме, либо делает это очень туго. Старайтесь приобретать изделия отечественных производителей – «БелМаг», «Трек», «Триал», «Кедр», «Надежда», «БЗАК». Не стоит доверяться производителям из Китая или Турции – практика показывает, что такие элементы очень ненадежные и у них маленький ресурс.
