Процесс извлечения блока управления
Научиться извлекать блок управления важно каждому владельцу Шевроле Нивы, поскольку и он сам может выходить со строя, а также его демонтируют, чтобы обеспечить доступ к тягам привода заслонок и лампам подсветки. Безусловно, и эти действия проводятся, если только перечисленные элементы демонстрируют свою неисправность, поэтому нуждаются в замене на новые
Алгоритм снятия
Прежде чем приступить к любым действиям с приборами, которые имеют статус «электро», достаточно важно отключить минусовую клемму от аккумулятора во избежание возникновения несчастного случая, сопровождающегося поражением электротока. https://www.youtube.com/embed/yBk3ryhpvnQ
https://youtube.com/watch?v=yBk3ryhpvnQ
Теперь возьмитесь за основу ручки регулятора температурного режима, слегка потяните её на себя. Вы увидите, что она поддаётся вашему движению, поэтому продолжайте её тянуть на себя, пока она полностью не отсоединится от панели. Не совершайте при этом резких движений, чтобы не спровоцировать механическое повреждение снимаемых элементов. Далее, точно таким же способом снимите:
- ручки регулятора направления воздушного потока;
- переключатель скоростного режима работы вентилятора.

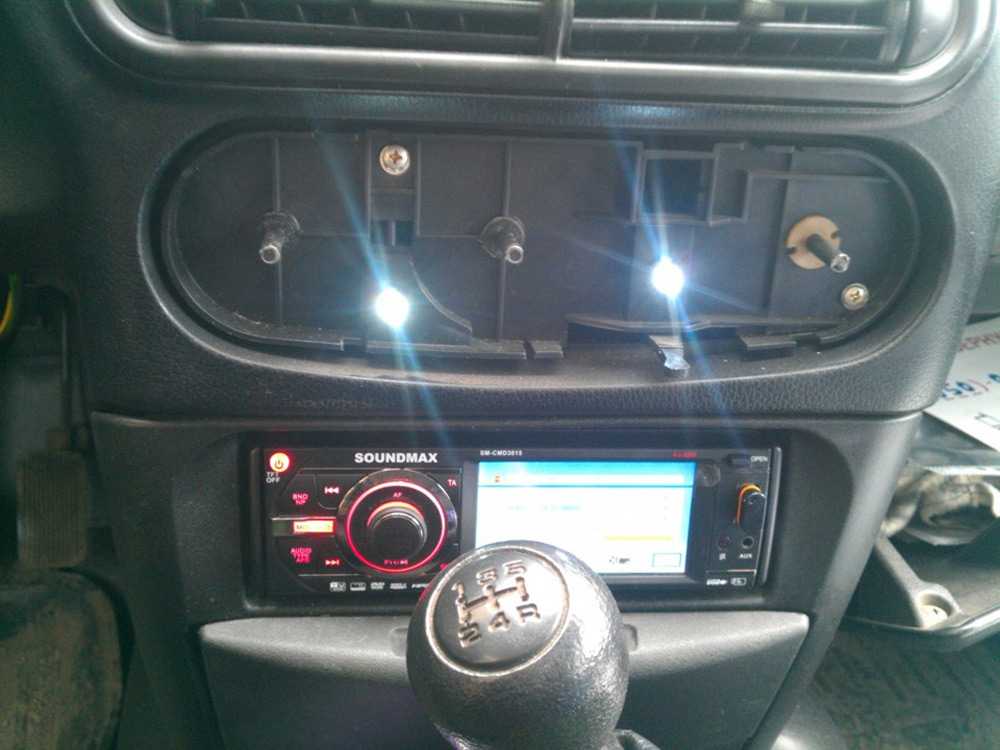

После того как все три переключателя демонтированы, вооружитесь отвёрткой и, слегка ею поддев, снимите рычаг управления циркуляцией воздуха. Теперь вам ничто не будет препятствовать, вы можете без затруднений снять саму облицовку блока управления. Так же аккуратно подденьте в нескольких местах отвёрткой и извлеките её. Под облицовочной панелью вы обнаружите два самореза, открутить которые вам будет легко, воспользовавшись крестообразной отвёрткой. После таких действий можете аккуратно извлечь сам блок управления. С обратной стороны вы увидите, что к блоку присоединена колодка проводов, подсоединённых к переключателю режимов скоростей, безусловно, выньте и её. Точно так же найдите колодку проводов, подключаемых к лампам подсветки, их тоже отсоедините. Если на вашем автомобиле установлен кондиционер, тогда вам нужно дополнительно отсоединить шланги от вакуумного выключателя.
Чуть ниже вы обнаружите скобу, удерживающую оболочку тяги привода заслонки. Её вам нужно поддеть аккуратно отвёрткой. Точно так же проделайте с другими тягами, обеспечивая полное отсоединение блока управления.
Как вы смогли наглядно убедиться, нет особых сложностей при проведении демонтажа блока управления. Однако вы понимаете, что проделывать такие манипуляции ради интереса, практического эксперимента, конечно же, не следует. Часто приходится снимать блок, если перегорели лампы подсветки. Заменить их просто, достаточно прокрутить патрон в противоположном направлении, вынуть его, заменить лампу, а затем совершить все действия в обратном порядке.
А также приходится разбирать блок управления, когда вы обнаруживаете, что отопитель вашей Шевроле Нивы не функционирует или работает с большими проблемами.
Очень часто выходит со строя сам электрический блок управления печкой, установленный на вашу Ниву. В этом случае придётся вам обратиться всё-таки за помощью к квалифицированным электрикам, поскольку снять блок вы сможете, но выявить причину проблемы вы не сможете
Для проведения таких работ очень важно иметь разнообразный инструмент, приборы, тестеры и устройства, а также важно обладать отличными знаниями в электрике
Итак, если вы недовольны тем, как работает печка на вашей Шевроле Ниве, вам не нравится то, что салон авто прогревается медленно, тогда действуйте смелее, ищите причины, устраняйте проблемы, вооружившись рекомендациями и необходимыми инструкциями, и наслаждайтесь отличной работой авто.
Процесс извлечения блока управления
Научиться извлекать блок управления принципиально каждому обладателю Chevrolet Нивы, так как и он сам может выходить со строя, также его демонтируют, чтоб обеспечить доступ к тягам привода заслонок и лампам подсветки. Непременно, и эти деяния проводятся, если только перечисленные элементы показывают свою неисправность, потому нуждаются в подмене на новые.
Алгоритм снятия
До того как приступить к хоть каким действиям с устройствами, которые имеют статус «электро», довольно принципиально отключить минусовую клемму от аккума во избежание появления злосчастного варианта, сопровождающегося поражением электротока.
Сейчас возьмитесь за базу ручки регулятора температурного режима, немного потяните её на себя. Вы увидите, что она поддаётся вашему движению, потому продолжайте её тянуть на себя, пока она вполне не отсоединится от панели. Не совершайте при всем этом резких движений, чтоб не спровоцировать механическое повреждение снимаемых частей. Дальше, точно таким же методом снимите:
Ремонт, замена и доработка печки Нивы Шевроле своими руками
Возможно, проблема не в отопителе салона, а в системе охлаждения. С помощью регуляторов положения заслонок тёплый воздцх направляется в разные части салона Сначала следует отрегулировать заслонки.
Для подачи горячего воздуха в ноги следует выполнить следующие действия. Двигатель прогревается до того момента, когда тёплый воздух можно будет ощутить рукой. Переключатель скоростей вентилятора отопителя устанавливается в положение 4.
Воздух должен начать поступать в нижнюю часть салона. Если результат не достигнут, процедура повторяется.
Такая последовательность действий обусловлена погрешностями сборки. Из-за зазоров и люфтов создаются помехи распределению воздуха и установке заслонки в нужное положение с первого раза. Если после выполненных действий тепло в ноги так и не поступает, требуется доработка системы отопления.
Chevrolet Niva & | Замена тросов привода отопителя & | Шевроле Нива
Утечка тосола из печки У автомобилей с пробегом из печки часто начинает течь ОЖ. Причиной этого обычно является износ патрубков или неисправность крана печки. Так как тосол циркулирует под давлением, все соединения должны быть герметичными. Однако в процессе длительной эксплуатации шланги и прокладки теряют свою эластичность и лопаются.
После осмотра системы отопления и обнаружения места утечки изношенная деталь меняется замена троса печки нива шевроле новую. При ремонте не следует использовать хомуты китайского производства по причине их низкого качества.
Из-за потери эластичности патрубки печки со временем трескаются и пропускают тосол ОЖ может вытекать и из самого радиатора отопителя. В этом случае его придётся заменить на новый. Печка плохо греет Для диагностики неисправности включают зажигание, запускают печку и пробуют изменить интенсивность подачи воздуха.
Если на первых трёх скоростях воздух не замена троса печки нива шевроле или подаётся холодным, причиной этого является неисправный резистор, который нужно заменить. Причиной невозможности переключить скорости является выход из строя резистора Если резистор исправен, диагностика продолжается. Проверяют уровень ОЖ. Если он низкий, антифриз доливают до нормы и проверяют через несколько дней.
Если уровень заметно снизился, следует обратить внимание на шланги и патрубки, износ которых обычно и является причиной утечки ОЖ. Одной из причин плохого обогрева салона отопителем может быть низкий уровень ОЖ в системе При неисправности блока управления его придётся демонтировать. Ремонт блока замена троса печки нива шевроле домашних условиях возможен только при наличии соответствующего инструмента — проще обратиться в автосервис
Другой причиной остановки печки может стать забитый пылью салонный фильтр
Ремонт блока замена троса печки нива шевроле домашних условиях возможен только при наличии соответствующего инструмента — проще обратиться в автосервис. Другой причиной остановки печки может стать забитый пылью салонный фильтр.
В этом случае нагрузка на электродвигатель увеличивается, что, в свою очередь, приводит к выходу из строя предохранителя печки. Её в этом случае следует промыть. Это актуально при покупке и эксплуатации подержанных автомобилей. Однако и она может иногда выйти из строя.
Замена тросика печки Иногда не удаётся изменить положение заслонки печки. Причиной этого является обрыв тросика. Для его замены потребуется стандартный набор инструментов и налобный фонарик. Замена тросика осуществляется следующим образом. Сиденье водителя отодвигается. С панели управления заслонками снимаются ручки и откручиваются саморезы.
Вентиляция салона
Наружный воздух может поступать в салон автомобиля следующим образом:
- через верхние щели панели приборов и сопла обдува стекол передних дверей, если переместить распределительный рычаг в крайнее правое положение;
- через боковые 13 (рис. 8-29) и центральные 7 сопла, если распределительный рычаг переместить в крайнее левое положение;
- через нижние сопла в зону ног водителя пассажиров, если распределительный рычаг находится в среднем положении.
Для увеличения подачи воздуха в салон автомобиля включите электровентилятор 12 (рис.8-33) отопителя переключателем 6 (рис. 8-31).

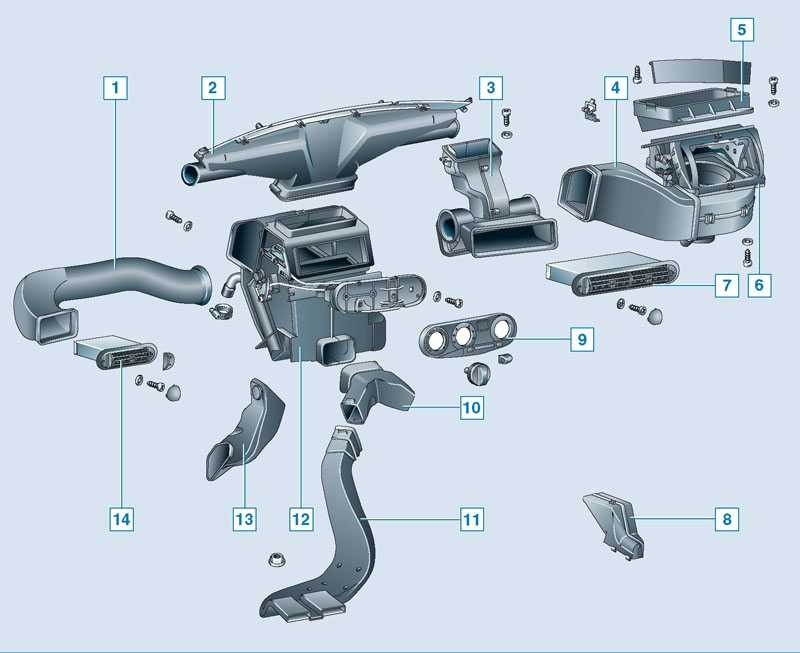

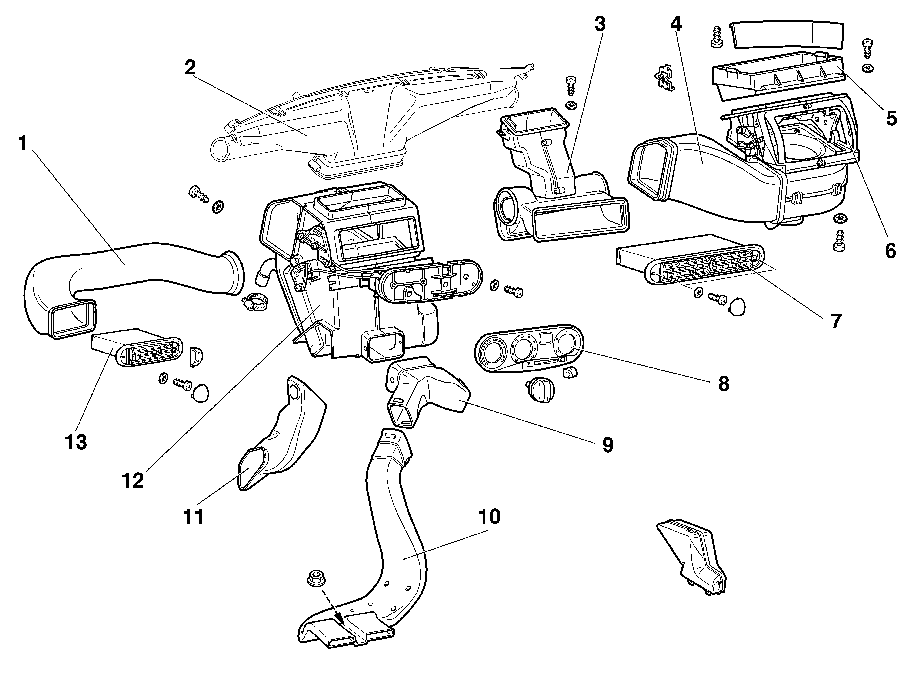

Рис. 8-29. Система отопления салона кузова:
1 – воздухопровод вентиляции;
2 – воздухопровод обогрева ветрового стекла;
3 – промежуточный корпус;
4 – промежуточный воздухопровод;
5 – корпус фильтра воздухозаборника;
6 – вентилятор системы отопления;
7 – центральное сопло вентиляции салона;
8 – облицовка рычагов управления;
9 – передний воздухопровод обогрева салона;
10 – задний воздухопровод обогрева салона;
11 – воздухопровод обогрева ног;
12 – отопитель в сборе;
13 – боковое сопло.

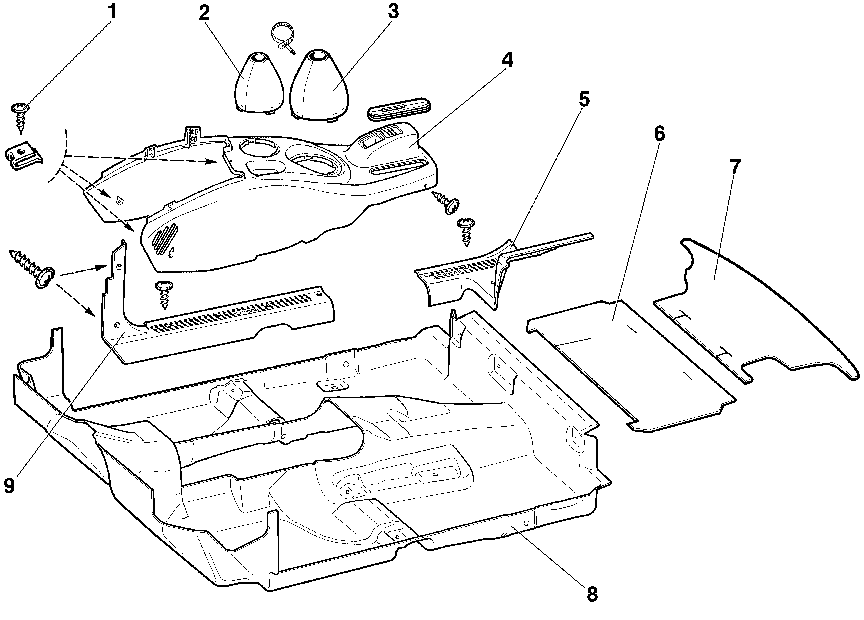

Рис. 8-30. Обивки пола кузова:
1 – винт;
2 – чехол рычага раздаточной коробки;
3 – чехол рычага коробки передач;
4 – облицовка туннеля пола;
5 – задняя облицовка порога пола;
6 – передний коврик багажника;
7 – задний коврик багажника;
8 – коврик пола;
9 – передняя облицовка порога пола.

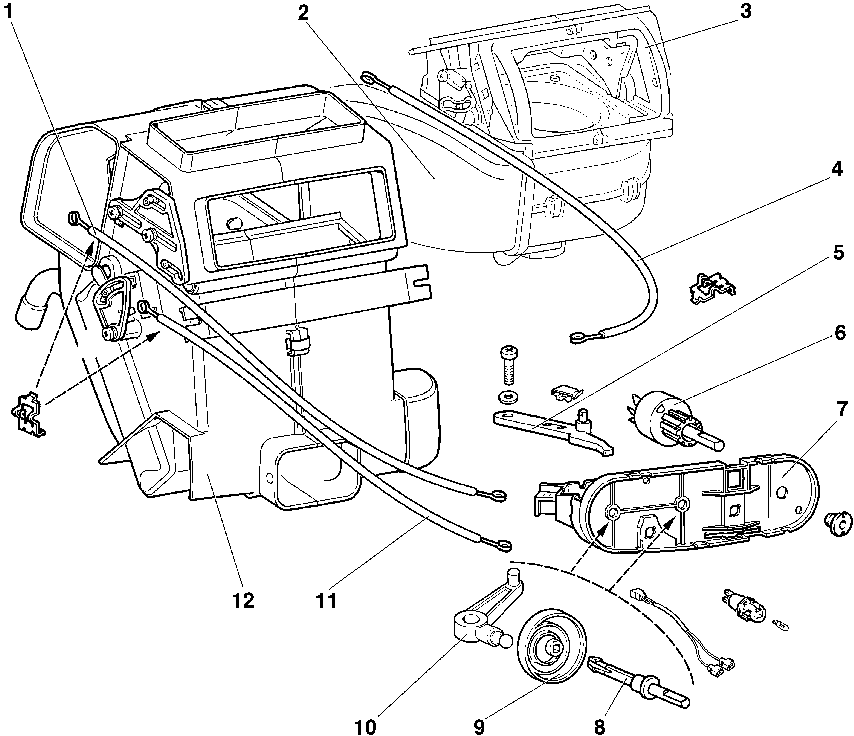

Рис. 8-31. Привод управления заслонками отопителя:
1 – тяга привода заслонки распределения;
2 – промежуточный воздухопровод;
3 – вентилятор отопителя;
4 – тяга привода заслонки рециркуляции;
5 – рычаг управления заслонкой рециркуляции;
6 – переключатель;
7 – кронштейн рычагов управления;
8 – вал привода заслонки управления отопителем;
9 – кулачок привода рычагов;
10 – рычаг управлением отопителем.
Р

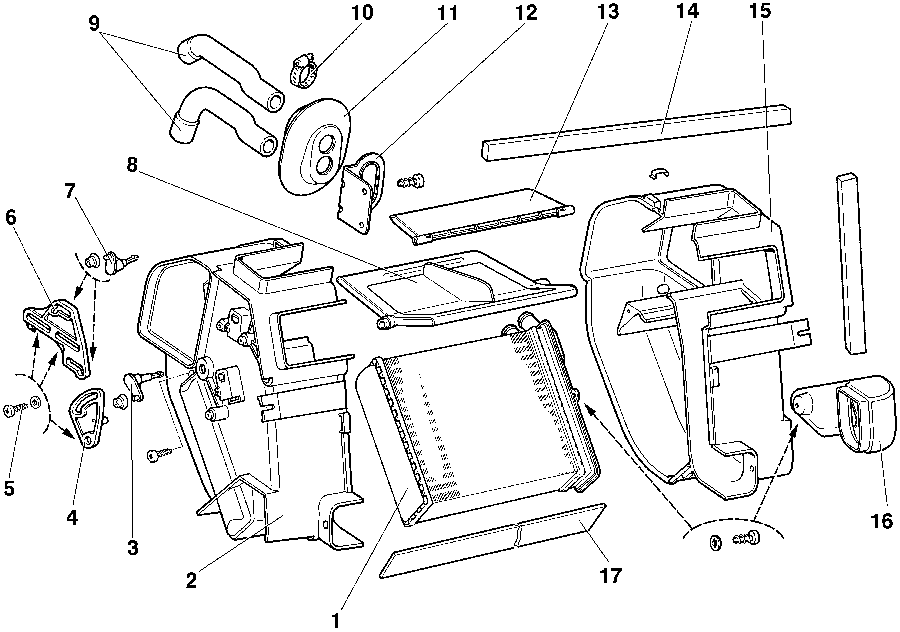

ис. 8-32. Детали отопителя:
1 – радиатор отопителя;
2 – левый кожух отопителя;
3 – рычаг управления заслонкой управления отопителем;
4 – промежуточный рычаг;
5 – винт;
6 – сектор рычагов;
7 – рычаг привода заслонки распределителя воздуха;
8 – заслонка управления отопителем;
9 – шланги отопителя;
10 – хомут;
11 – экран шлангов;
12 – кронштейн;
13 – заслонка распределения воздуха;
14 – уплотнитель;
15 – правый кожух отопителя;
16 – воздухопровод обогрева ног пассажира;
17 – прокладка радиатора.

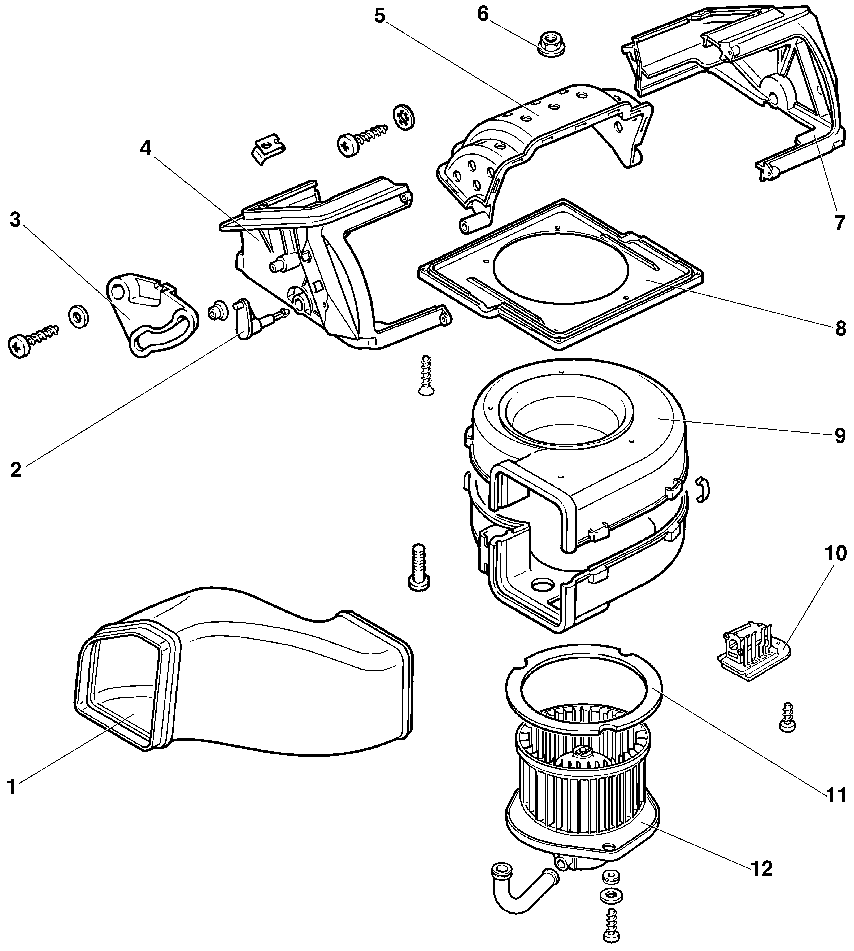

Рис. 8-33. Разборка вентилятора отопителя:
1 – промежуточный воздухопровод;
2 – рычаг привода заслонки рециркуляции;
3 – рычаг заслонки воздухозаборника;
4 – левый корпус воздухозаборника;
5 – заслонка рециркуляции;
6 – гайка;
7 – правый корпус воздухозаборника;
8 – щиток воздухозаборника;
9 – улитка вентилятора;
10 – добавочный резистор;
11 – уплотнитель фланца вентилятора;
12 – электровентилятор отопителя.
