Снятие и замена передних тормозных колодок ваз 2108, 2109, 21099

Выбираем колодки правильно!

Стандартная тормозная колодка передних тормозов десятки имеет такие параметры:

длина 104,3 мм;
высота 62,1 мм;
толщина 17,5 мм.

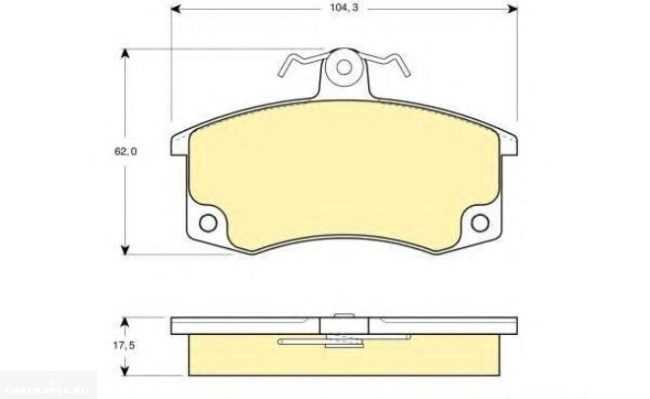

Размеры стандартной дисковой колодки ВАЗ-2110.

При выборе колодок стоит отталкиваться не столько их цены, сколько от материала фрикционной накладки. А этот материал, в свою очередь, зависит от стиля вождения и предпочтений водителя.

Выбираем материал и категорию колодок

Вкратце, каждый из материалов имеет такие характеристики:

Полуметаллические фрикционы. Самые недорогие, они выполняются из фрикционной смеси, в которую входит графит, неорганические наполнители и 60–65% крошки цветного и чёрного металлов. Такие колодки отлично отводят тепло, не перегреваются, но сильно стирают тормозной диск. Шумные и сильно пылят. Плохо работают в условиях низких температур.
Низкометаллические колодки. Та же история, но процент содержания металлов понижен до 30–35%. В основном состоят из органических наполнителей. Более мягкие и менее шумные накладки.
Органические колодки. Состоят из стекломатериала, углеволокна, кевлара. Содержание металлов не превышает 12–15%. Очень мягкие и малошумящие колодки, но при этом интенсивно изнашиваются. Зато органика щадит тормозной диск и отличается хорошими фрикционными свойствами на начальной стадии торможения. Не рекомендуется для поклонников агрессивного стиля вождения, но спокойный уравновешенный водитель с комфортом отъездит на них не менее 40–50 тысяч.
Керамические фрикционные накладки. Оптимальный вариант для условий, где необходимы интенсивное и частое торможение, высокие скорости. Основу накладки составляет керамическое волокно, в разных пропорциях включены каучук и мягкие цветные металлы. Керамическая колодка одинаково эффективна как при низкой, так и при высокой температуре, не сильно изнашивают тормозной диск, и служат при этом довольно долго.

Кроме материала, колодки различают по категориям, грубо говоря, качеству изготовления. Их три — конвейер, афтермаркет и рынок запчастей для третьих стран:

оригинальные конвейерные колодки поставляются непосредственно на завод, они соответствуют всем возможным стандартам, хотя судя по родным колодкам ВАЗ-2110, это не всегда так;
aftermarket — это полная копия оригинальных колодок, стоят в два раза дешевле, но качество иногда может быть лучше, чем у родных;
колодки для рынков третьих стран на вид ничем не отличаются от aftermarket-запчастей, но качество материалов на порядок хуже и стоят они на треть дешевле.

Подбираем бренды и смотрим на цены

О родных десяточных колодках отзываются не слишком лестно. Их хватает разве что на обкатку, после чего эффективность торможения заметно падает, начинают скрипеть и вибрировать. Это колодки отечественного завода ТИИР с номером по каталогу 2108 35010 80. Единственный их плюс в том, что достаются они условно бесплатно (вместе с новой машиной), поэтому выбросить не жалко.

Штатные колодки ТИИР.

Бюджетные тормозные колодки FERODO ТАR527B.

Lucas/TRW бюджетными назвать сложно, за них просят около 800 рублей. Каталожный номер GDB1446. Практически не изнашивают тормозной диск и служат довольно долго. Оптимальный вариант для городских условий. Примерно в такую же сумму обойдутся хорошие колодки ATE, и немецкие Girling, их поставляют на баварские конвейеры.

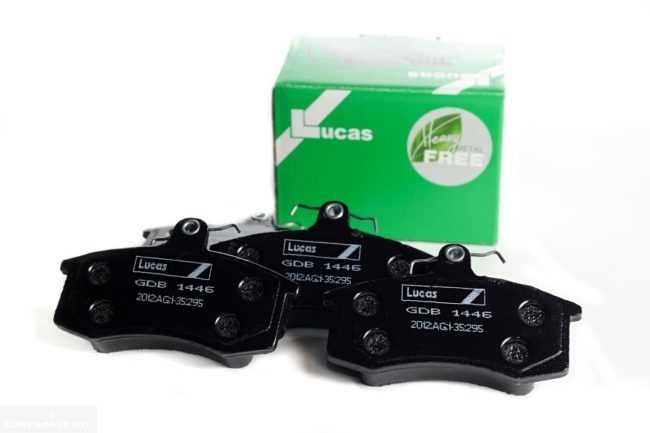

Колодки Lucas.

За 1500 рублей можно купить колодки Ferodo серии Premier. Отличное качество, премиальная серия известных колодок. По всем показателям и характеристикам опережают первые две группы. Долговечные, малошумящие с высоким коэффициентом трения, который не теряется при температурах около 500 градусов.

Колодки премиальной категории Ferodo Premier.

Выбор есть, самое главное определить, в каких условиях и насколько интенсивно используется автомобиль. Тогда колодки не разочаруют качеством и не огорчат высокой ценой. Крепких всем тормозов и ровных дорог!

Как поменять задние колодки на “Калине”

Тормозные системы разных вариаций ЛАДА “Калина” отличаются отсутствием или наличием антиблокировочной системы. Менять задние тормозные колодки калина с АБС и без таковой одинаково просто. Единственное отличие — в первом случае перед демонтажом колодок необходимо отключить провода от датчиков, чтоб не повредить их.
Чтобы во время замены колодок тормозная жидкость не вылилась из бачка и не попала на лакокрасочное покрытие или резиновые детали “Калины”, необходимо отобрать часть жидкости из бачка в подготовленный сосуд. Эту операцию стоит проводить только в случае, когда уровень тормозной жидкости в бачке близок к отметке максимума.
Замена задних колодок выполняется поочередно: сначала с левой, потом с правой стороны (или наоборот, порядок тут не важен).
Часть операций, например, ослабление натяжения троса ручного тормоза или его регулировка, удобнее проводить со смотровой ямы или с использованием подъемника. Поэтому работу нужно выполнять в оборудованном гараже.

Замена задних тормозных колодок ЛАДА “Калина” производится следующим образом:

установить под передние колеса противооткатные башмаки;
опустить рычаг”ручника” вниз до упора, чтоб максимально ослабить натяжение троса ручника Калины”;
вращая регулировочный болт под днищем автомобиля, ослабить трос “ручника”;
при помощи баллонного ключа ослабить затяжку болтов крепления колеса;
поддомкратить колесо;
выкрутить колесные болты баллонным ключом;
снять заднее колесо;

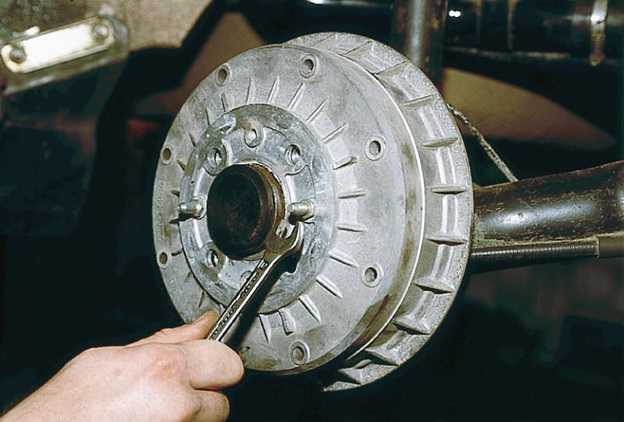

открутить штифты, служащие одновременно креплением тормозного барабана и направляющими для установки колеса;
металлической щеткой очистить ступицу заднего колеса в месте посадки барабана;
обработать место посадки барабана на ступицу средством WD-40, подождать согласно инструкции;
обстучать барабан резиновым молотком, чтобы “сорвать” его с места;
равномерно ввернуть болты М8 в посадочные отверстия барабана, стягивая последний со ступицы;

Внимание: если надавить на педаль тормоза при снятом барабане, поршень тормозного цилиндра может выпасть, что повлечет за собой разгерметизацию контура, необходимость прокачки тормозов или даже замены тормозного цилиндра

проверить состояние тормозного барабана: он не должен иметь сколов, неравномерной выработки, трещин и рисок;
при необходимости заменить тормозной барабан новым;

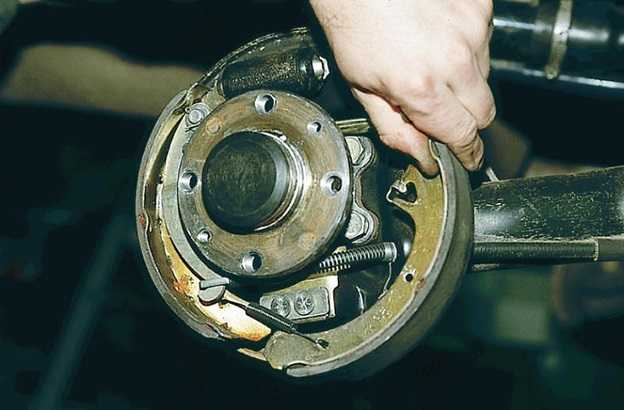

свести задние колодки “Калина”, используя монтировки (монтажные лопатки);

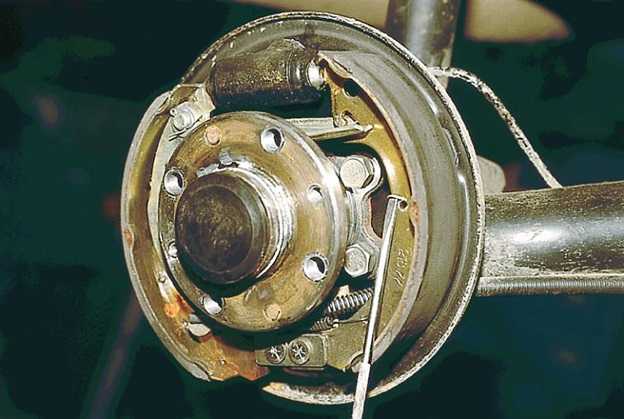

поддеть конец верхней пружины, которая стягивает колодки, шлицевой отверткой и вывести его из зацепления с колодкой;
снять верхнюю пружину со второй колодки, отложить в сторону;
снять нижнюю стяжную пружину, используя отвертку или пассатижи;
демонтировать “переднюю” колодку, расположенную ближе к передней части машины;
демонтировать распорную планку, установленную между колодками;
снять наконечник троса стояночного тормоза с крюка распорного рычага задней колодки;
используя пассатижи, вывести из зацепления пружину, удерживающую вторую колодку;;
снять колодку, расположенную ближе к задней части машины;
расшплинтовать палец крепления распорного рычага;
снять распорный рычаг;
очистить детали тормозного механизма от загрязнений;
закрепить распорный рычаг на новой колодке;
зашплинтовать палец;
установить “переднюю” колодку тормозного механизма;
поставить на место распорную планку;
установить “заднюю” колодку, надев на нее нижнюю стяжную пружину;
надеть наконечник тросика “ручника” на распорный рычаг колодки;
при помощи отвертки или пассатижей зацепить нижнюю и верхнюю стяжную пружину на колодки;
установить на место тормозной барабан;
затянуть направляющие штифты, удерживающие барабан;
закрепить колесо колесными болтами;
опустить домкрат, чтоб колесо стало на землю;
баллонным ключом затянуть колесные болты.

Затем те же операции надо проделать на втором колесе. Теперь вы знаете как поменять задние колодки на “Калине”.

Помните: после замены задних колодок необходимо отрегулировать ручной тормоз ЛАДА “Калина”.

Признаки износа тормозных колодок:

увеличение тормозного пути автомобиля;
неправильное поведение тормозной системы при торможении;
появление металлической стружки на тормозных дисках и колодках;
стук при резком торможении;
скрип при торможении.

Если хотя бы один из таких признаков появился, нужно немедленно произвести осмотр тормозов и при необходимости провести замену износившихся деталей.

Визуально вы можете обнаружить такие повреждения дисков и колодок:

толщина накладки колодки ниже требуемой техническими характеристиками;
трещины или расслоения тормозной колодки;
сколы и царапины на колодке, либо накладке;
снижение толщины тормозного диска ниже требуемой техническими характеристиками;
неравномерный износ колодок;
появление по краю диска выступающего бортика.

После того, как колодки заменены им требуется время для того, чтобы притереться. Поэтому торможение может быть не столь эффективным. Если же по прошествии времени торможение не улучшилось, есть какие-либо стуки или вибрации то замена была произведена неверно и требуется повторение процедуры.

Общие вопросы по замене колодок на Гранте

Рассмотрим основные моменты по частотности замены тормозных колодок и их выбору для машины.

Периодичность замены

По регламенту завода передние колодки на ТО проверяют без замены. Меняют только при появлении следующих факторов:

Сильный скрип/свист при торможении.
Толщина 1,5 мм и менее;
Расслоение, обугливание и окрашивание;
Биение тормозов при движении;

Часто на них наносят слой материала, который начинает пищать при торможении. Происходит это по мере износа колодки. Так сам механизм сигнализирует о необходимости замены.

Учтите: в зависимости от производителя тормозной материал может различаться. Это чревато следующим:

Ранний выход тормозов из строя;
Окрашивание колесных дисков в пыль от крошащегося материала;
Скрип от тормозов сразу после замены;
Повышенный износ тормозных дисков.

Новые тормозные колодки и старые

Для наглядности приведем примеры износа на передних тормозах в процессе эксплуатации машины.

Виден износ на тормозной части старой колодки. Если долго не менять, на диске может появиться сильная выработка.Вот, что происходит с дисками при долгой езде со стертыми колодками. Рано или поздно такая выработка приведет к трещинам в диске.

Какие тормозные колодки выбрать

Заводские параметры для изделия следующие:

Толщина 17,3 мм;
Ширина 104,4 мм;
Высота 61,9 мм.

Для установки подходят изделия Bosch, Ferodo, LYNXauto и другие.

Замена передних тормозных колодок ВАЗ-2109

Чтобы открутить суппорт нужно развальцевать стопорную шайбу, которая фиксирует болт. Обычной плоской отвёрткой отгибаем её в нужную сторону, можно молоточком пристучать.

Затем откручиваем верхний болт. Нам нужно полностью открутить только его, так как мы полностью не будем снимать суппорт, а только откинем его.

А нижний болт просто ослабим на пару оборотов и всё, суппорт откроется. Не пользуйтесь рожковыми ключами.

Теперь, чтобы откинуть суппорт, надо освободить тормозной шланг, высунув его из посадочного места.

Всё, теперь суппорт свободно откинется и у нас появится свободный доступ к колодкам. Можно внимательнее всё рассмотреть.

Вынимаем колодки. На фото видно, что они ещё ничего, почти без выработки, но шумели безбожно, пришлось заменить, скорее всего, какая-то подделка попалась.

Перед установкой новых колодок, прочистите направляющую, по которой будет ходить колодка, можно воспользоваться щёткой по металлу, наждачкой, либо обычной отвёрткой пообдирать грязь и окиси. Потом можно смазать солидолом, чтобы не окислилось, а можно и не смазывать.

Теперь ставим новые колодки. Лучше взять что-то нормальное, оригинал или проверенного производителя типа Феродо. Китайские поделки обычно скрипят и не так эффективны.

Теперь надо вжать цилиндр суппорта, иначе суппорт не наденется на колодки, так как толщина новых колодок больше, чем старых.

Когда вожмётся, то всё нормально одевается.

Теперь прикручиваем всё взад, стопорим болты и фиксируем тормозной шланг на своём месте.

Замена тормозных колодок ВАЗ-2109 видео инструкция

Артикул и цена рекомендованных передних тормозных колодок для Калина от сторонних производителей

Устанавливаемые с завода тормозные колодки имеют удовлетворительное качество и эксплуатационные характеристики, поэтому для замены лучше подобрать аналоги от сторонних производителей. Рекомендуемые неоригинальные расходники, которые приведены ниже, обеспечат плавное и интенсивное торможение без посторонних звуков.

Таблица — Наилучшие аналоги колодок 21100-3501080-00 и 21100-3501080-01

Производитель	Артикул	Ориентировочная стоимость, рубль
Bosch	986491700	1000-1200
Remsa	22100	450-700
Road House	222100	500-600
Ferodo	FDB527	850-1000
Delphi	LP551	660-800

Производитель	Каталожный номер	Примерная стоимость, рубль
Profit	50001325	540-650
Road House	222102	680-850
TRW	GDB1446	1100-1300
Ferodo	TAR527	540-620
ATE	13046029652	950-1100

Пошаговая замена задних колодок на ВАЗ 2110

Детальная инструкция о том, как заменить барабанные задние тормозные колодки расположена ниже.

Поддомкратить автомобиль и снять заднее колесо.

Демонтаж колеса

Выкрутить направляющие шпильки.

Демонтаж шпилек

Легкими постукиваниями молотком через проставку сбить барабан.

Демонтаж крышки

Использование проставки для распределения прикладываемой силы удара, чтобы снизить риск повреждения барабана

Отсоединить пружину, которая стягивает колодки.

Демонтаж пружины

Изъятая пружина

При помощи отвертки отсоединить направляющую пружину.

Вывод из зацепления пружины

Снять колодку

Демонтаж колодки

Демонтировать нижнюю стяжную пружину.

Отсоединение нижней пружины

Снять разжимную планку.

Демонтаж разжимной планки

Вывести рычаг ручника.
Изъять тормозную колодку.

Завершение демонтажа колодок

Извлечь направляющую пружину.

Пружина

Если состояние пружин неудовлетворительное, то требуется приобрести ремкомплект барабанного тормоза ВАЗ 2110.
Собрать все в порядке обратном снятию.
Проверить свободный ход колеса и отрегулировать ручной тормоз.

При возникновении трудностей с заменой передних или задних колодок на ВАЗ 2110 рекомендуется посмотреть тематическое видео. Оно позволит избежать ошибок, способных навредить тормозной системе и снизить безопасность автомобиля.

Пошаговый процесс замены тормозных колодок на ВАЗ 2107

После подготовки всех инструментов сначала измерьте уровень жидкости в соответствующем бачке. Мотор должен быть заглушен. Если показатель превышен от максимального — выберите часть жидкости, чтобы ничего впоследствии не попадало на тормозной диск.

Поднимите ручник и подложите под колеса упоры, чтобы машина не покатилась. Только теперь можно поднимать автомобиль при помощи домкрата. Снимите одно колесо и прочистите весь механизм, отвечающий за торможение при помощи ветоши. Если видна ржавчина — нанесите WD-40 для последующего легкого демонтажа направляющих.

Расшплинтуйте направляющие тонкогубцами

Поставьте удобно выколотку и осторожно выбейте направляющие (не полностью) до той степени, чтобы освободить тормозные колодки.. Демонтируйте прижимные пружины от колодок

Теперь возьмите пассатижи, и при их помощи утопите поршни в цилиндры. По завершении можно вынимать тормозную колодку из механизма.

Демонтируйте прижимные пружины от колодок. Теперь возьмите пассатижи, и при их помощи утопите поршни в цилиндры. По завершении можно вынимать тормозную колодку из механизма.

После демонтажа детали проведите анализирующий осмотр — определите степень выработки, если все в норме, производить замену — лишняя трата времени. Деталь еще может отрабатывать далее свой ресурс, а сама неисправность кроется совершенно в другом функциональном узле автомобиля. Если вы определили наличие износа — подготавливайте новую колодку к установке.

Возьмите смазку и нанесите ее на направляющие. Соблюдайте особую внимательность — средство не должно попадать на иные функциональные узлы тормозной системы.

Для успешной установки новой тормозной колодки — все действия производятся в обратном порядке:

Установите колодку.
Поставьте пружины.
Установите направляющие обратно, чтобы колодка закрепилась.
Зашплинтуйте тонкогубцами направляющие.
Проверьте закрепление всех механизмов, после чего можно устанавливать колесо.
Опустите домкрат и уберите опоры.

По завершении процедуры повторите то же самое с другим передним колесом.

Как только колодки установлены — займитесь прокачкой тормозов. Для этого достаточно несколько раз резко нажать на соответствующую педаль. Затем просмотрите уровень тормозной жидкости в бачке. Если уровень ниже, чем требуется, долейте недостающее количество.

Как вы узнали из данной статьи, чтобы заменить передние тормозные колодки на отечественном автомобиле, не нужно обладать какими-то специальными знаниями. Наличие необходимых инструментов, а также некоторая внимательность позволят вам выполнить этот вид ремонтных работ быстро и качественно. Если вы не хотите производить частую замену этой детали, подбирайте качественную продукцию (Ferodo, Nippon, ATE). Ресурс работы у таких колодок заметно выше, нежели у дешевых аналогов с ресурсом работы до 10 тысяч км или меньше.

В случае если вы чувствуете, что у вас недостаточно опыта для выполнения этой работы, обратитесь в частную мастерскую, где специалист выполнит работу за короткое время.

Как правило, замена тормозных колодок включает в себя две операции: замену передних и замену задних тормозных колодок. При этом эти два процесса несколько отличаются между собой. Хотя необходимо отметить, что замена тормозных колодок на ВАЗ 2107 проводится по тому же принципу. Естественно, замена колодок может выполняться и водителем самостоятельно, но только при условии, если он обладает необходимым минимумом технических знаний, а также стандартным набором инструмента.
