Процесс замены
Задние фары прикрепляются к кузову авто ВАЗ 21099, 2108 или 2109 при помощи 4 гаек. Для демонтажа системы освещения вам понадобится:
Алгоритм работы таков:
- Чтобы добраться до гаек, снимите багажную обшивку модели 21099 в соответствующем месте (если обшивка установлена).
- Отсоедините штекер питания, который прикрепляется к плате.
- Отворачивайте 4 гайки при помощи ключа.
- При откручивании последней гайки держите заднюю фару снаружи, чтобы предотвратить ее падение и разбивание.
- После демонтажа всех 4 гаек вынимайте фонарь.
Не забывайте при установке новой фары сзади модели 21099 подсоединить проводку на «массу», которая крепится к одной из шпилек.
Как снимать блок-фару
Основные действия, которые выполняют при замене фары на любом автомобиле ВАЗ 2108-2115 одинаковы. В первую очередь это отключение аккумулятора. Если снимать фары при подключенном аккумуляторе, велика вероятность короткого замыкания, повреждения бортовой электрической сети или возгорание автомобиля. Сняв аккумулятор, отключите колодки проводов от разъемов фары. К каждой блок-фаре подключены две колодки проводов. После этого снимите гидрокорректор.
- Для этого отщелкните его фиксаторы, поверните против часовой стрелки и вытащите из корпуса блок-фары.
- Чтобы снять блок фару автомобилей ВАЗ 2108-21099 открутите 4 гайки крепления по краям фары. Они расположены со стороны подкапотного пространства, поэтому для откручивания понадобится головка соответствующего размера (10 мм) и вороток-трещетка.
- После откручивания гаек и извлеките блок-фару из кузова.
- Чтобы снять фару с автомобилей ВАЗ 2110-2115, снимите решетку радиатора, выкрутив 4 болта, затем снимите «ресничку», расположенную ниже фары. Она закреплена с помощью двух защелок (2110-2112) и одного винта (2113-2115).
- Выкрутив винт, потяните ресничку на себя. Под ресничкой расположен один из болтов крепления фары. Еще 4 болта расположены сверху и снизу фары. Открутив все болты, вытащите блок-фару из кузова.
Как заменить гидро-корректор фар на ВАЗ 2108-ВАЗ 21099?
Снятие: 1) В самом начале операции начните с капота, а именно сперва откройте его и после чего разыщите на обратной стороне у каждой фары исполнительные цилиндры корректора фар (Один из таких цилиндров указан цифрой 2) и после их нахождения (К примеру после нахождения данного цилиндра на левой фаре) возьмитесь за него рукой как показано на маленьком фото ниже, и нажав на защёлку проверните его против часовой стрелки до самого упора и после этого вы услышите щёлчок, после которого вам нужно будет вынуть данный исполнительный цилиндр из отверстия.
Примечание! Точно таким же образом снимите исполнительный цилиндр с дурой фары и после этого переберитесь в салон вашего автомобиля!
2) Теперь сидя в салоне автомобиля возьмите в руки плоскую отвёртку и при помощи неё подденьте ручку за счёт которой осуществляется регулировка корректора фар.
Примечание! Ручку поддевайте аккуратно, не отломите её!

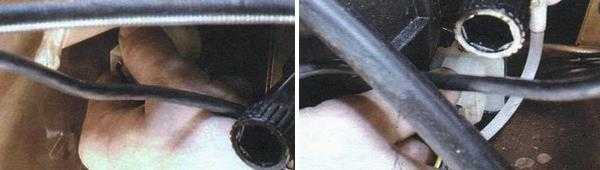

3) Затем когда ручка которая изображена на фото чуть выше будет поддета и вследствие чего снята, возьмите в руки удлинитель с накидной головкой и с его помощью отверните гайку в этом отверстие которое будет у вас после снятия ручки корректора фар, а после того как гайка будет полностью отвернута (Данная гайка удерживает главный цилиндр корректора фар), залезьте рукой в нижнюю часть панели и от туда извлеките главный цилиндр гидро-корректора фар.

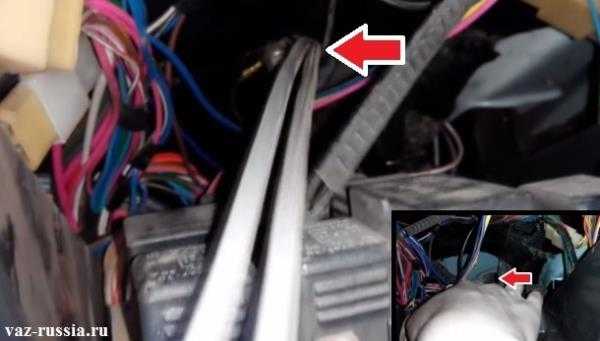

4) После того как данный корректор будет у вас в руках, то просто тяните его на себя до того момента пока он и два исполнительных цилиндра полностью не вынуться, обязательно когда будете тянуть ещё обратите своё внимание на отверстие в передней части автомобиля (Данное отверстие на маленьком и на основном фото ниже указано стрелками), так вот через данное отверстие может только пройти один исполнительный цилиндр поэтому их нужно будет извлекать по одному и если нужно будет то из подкапотного пространства протолкните оба цилиндра и тем самым вы полностью снимите гидро-корректор фар с автомобиля.
Установка: Устанавливается корректор фар в обратном порядке снятию, но при установке всегда помните одну вещь, а именно устанавливать корректор фар нужно сперва с исполнительных цилиндров, то есть взяли их в руки и проталкиваете отверстие которые выводит в подкапотное пространство, после этого подходите к подкапотному пространству и там уже находите оба исполнительных цилиндра и после чего устанавливаете их в фары, а после этого садитесь в автомобиль и установку корректора там уже продолжаете.
Примечание! Если вам что что непонятно, или если вы хотите увидеть видео-ролик по замене данного корректора фар, то в таком случае перейдите на статью: «Замена корректора фар на ВАЗ 2110», в которой всё подробно описывается и есть ещё в добавок видео-ролик в этой статье с инструкцией по замене, и да кстати данный корректор на автомобилях ВАЗ 2108-ВАЗ 2115 заменяется абсолютно идентично, только вся разница в панели приборов у каждого автомобиля она разная, вот и всё!
Фара – это специальный прибор, служащий для получения направленного света на автомобиле. Используется в темное время суток или в условиях плохой видимости для освещения дороги и близлежащих окрестностей. Количество и мощность фар отличается в зависимости от транспорта, на котором они установлены, но чаще всего мы сталкивается именно с прожекторами на легковых автомобилях.
Выбираем противотуманные фары
Противотуманки на ВАЗ-2109 представлены моделями нескольких производителей. Самые качественные и яркие – противотуманные фары марки Osram и Philips. Такие фары обеспечивают повышенную светоотдачу, обладают долгим сроком службы и считаются лучшими.
Если вы хотите сделать акцент не столько на яркости противотуманных фар, сколько на их долговременной службе, смело выбирайте модель Philips EcoVision. Данная модель обладает идеальным соотношением «цена-качество» и по праву называется оптимальным выбором в классе противотуманных фар для ВАЗ-2109. Китайские противотуманные фары имеют одно преимущество – низкую стоимость, однако качество сборки у них оставляет желать лучшего.
Помните, что выбирая фары на свой автомобиль вы несете ответственность не только за свою безопасность на дороге, но и за сохранность здоровья и жизни других участников дорожно-транспортного движения.
Снятие передних блок фар на автомобиле ваз 2109 производят либо для их полной замены или ремонта в случае выхода из строя, либо для проведения другого ремонта, при котором их наличие будет мешать ходу его выполнения. Для выполнения демонтажных работ подготовьте стандартный набор инструментов и проделайте нижеследующую последовательность действий:
- В первую очередь необходимо обесточить автомобиль, отсоединив клемму «минус» от аккумуляторной батареи.
- Далее отсоединяем от блока фар и поворотников колодки с питающими проводами.
- Отожмите фиксаторы и снимите гидрокорректор фары.
- Теперь можно снять сам блок. Для этого торцовым ключом отворачиваем по две гайки крепления с каждой стороны, после чего снимаем блок вместе с корпусом поворотника.
И на завершающем этапе остается отсоединить от блока фары корпус поворотников, отвернув два винта его крепления.
На этом ремонтные работы по снятию блока фары на автомобиле ваз 2109 завершены. Произведите его замену или ремонт, после чего установку выполните в обратной последовательности.
