Замена печки ваз 21099 (видео инструкция)

Ремонт и плановое обслуживание печки на ваз 2109

Наиболее важные моменты сводятся к следующему:

1. Регулярно проводить осмотр воздуховодов и заслонок — удалять накопившийся мусор, очищать салонный фильтр, проверять работоспособность заслонок.
2. Если уплотнители на заслонках истрепались, то их нужно заменить как можно скорее.
3. Когда заслонки закрываются неплотно, нужно подтянуть управляющие тяговые тросики.
4. Антифриз нужно регулярно заменять. Конкретный срок зависит от марки и здесь нужно руководствоваться указаниями производителей.
5. Прочищать трубки и сам радиатор нужно только специальными фирменными жидкостями. Всякая самодеятельность, к примеру использования средства для чистки канализации, приведет к выходу из строя как резиновых трубок, так и металлического радиатора (он просто растворится).
6. Подтекающий кран или вовсе не пропускающий тосол проще всего удалить из системы или заменить на более износостойкий водопроводный. Но в этом случае станет невозможным управление им из салона через тягу и рычажок.
7. Уровень тосола в расширительном бачке нужно всегда поддерживать на должном уровне и при его понижении — доливать недостающее.

Диагностику причин почему греет печка плохо на ВАЗ 2109 нужно проводить на средних оборотах двигателя. Температура воздуха из сопел печки должна достигать 80-90 градусов Цельсия за 5-10 минут. Прогрев салона до +5 градусов с -10 градусов происходит за 10 минут работы печки.

Внутренне устройство и принцип работы

Система отопления, установленная на ВАЗ-2109, имеет свои отличия и особенности относительно других автомобилей линейки АвтоВАЗа.

Отопитель состоит из пары пластмассовых кожухов (справа и слева), которые соединены между собой по всему периметру скобками-фиксаторами. В пазы кожухов закладывают особый жгутик, чтобы его хорошо уплотнить. Вентилятор подаёт воздушный поток во внутреннее пространство машины. Печка ВАЗ-2109 сконструирована так, чтобы вентилятор можно было достаточно просто самостоятельно достать со стороны двигательного отсека.

Электромотор вида 45.37230 крепят к кожуху, на его валу располагается вентилятор. Чтобы получить его нужную частоту вращения, было предусмотрено добавочное сопротивление. Его прикрепили слева в отверстие кожуха отопителя при помощи винта.

Радиатор отопительной системы

В корпус печки вмонтирован радиатор подогревания воздушных потоков, которые затем дуют в салон. Тремя винтами этот элемент системы прикручивают к правому кожуху и уплотняют пенополиуретановой прокладкой.

Конструкция радиатора представляет собой совокупность:

• 2 ряда трубок.
• 2 ряда охлаждающих пластинок.
• 2 пластиковых бака.

Кран

Имеет две пары патрубков, он подсоединён к охлаждающей системе резиновыми трубами, там при помощи насоса обеспечивается циркуляция ОЖ. В кожухе крана на оси подводящей магистрали стоит пластинчатый клапан, который имеет отверстие, оно пропускает охлаждайку. Рычажок клапана соединяется тягой с рычажком рукоятки, которая также управляет процессом нагревания воздушных потоков. Если повернуть этот рычаг, то отверстие в клапане откроет магистраль для поступления ОЖ в радиатор.

Чтобы обеспечить равномерное отопление салона автомобиля, в печке имеется два центральных сопла, а также левое и правое, к которым подведены воздуховоды.

Вытяжная вентиляция

В машине установлена вытяжная вентиляция, которая осуществляет циркуляцию воздуха из салона на улицу. Она располагается сзади от проёмов кузова для боковых стёкол.

Также воздух проходит наружу сквозь дефлекторы при движении автомобиля. Процесс вентиляции производится за счёт разрежения, которое возникает у дефлекторов при движении. Отсасывание воздуха производится из задней части салона под облицовкой дефлектора, для этого отжимаются резиновые клапана и через отверстие дефлектора воздушный поток идёт на улицу.

Клапаны из резины нужны для того чтобы препятствовать проникновению уличного воздуха в салон автомобиля.

Устройство печки

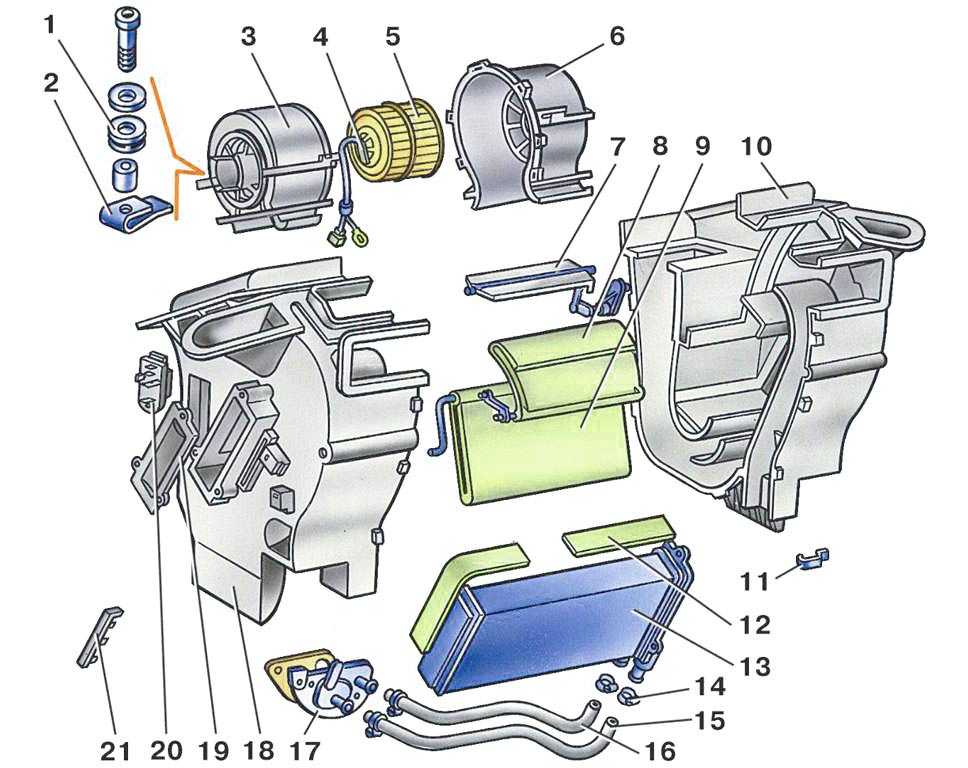

Устройство печки: 1 – упругая втулка; 2 – пружинная гайка; 3 – левый кожух вентилятора; 4 – электродвигатель; 5 – рабочее колесо;6 – правый кожух вентилятора; 7 – заслонка обогрева ветрового стекла; 8 – заслонка канала обдува ног; 9 – заслонка управления отопителем; 10 – правый кожух отопителя; 11 – скоба крепления кожухов отопителя; 12 – прокладка; 13 – радиатор; 14 – хомут; 15 – подводящий шланг; 16 – отводящий шланг; 17 – кран; 18 – левый кожух отопителя; 19 – уплотнительная крышка; 20 – резистор; 21 – опора оси заслонки управления отопителем.

Конструктивно печка ВАЗ 2109 состоит из нескольких деталей:

1. Внешний кожух — выполнен из нескольких сложной конфигурации пластиковых деталей, плотно прилегающих друг к другу и имеющих уплотнители.
2. Воздуховоды — гофрированные трубки большого диаметра, по которым воздух доставляется к соплам в салоне (у лобового стекла, со стороны водителя и пассажиров). Величина потока регулируется задвижками.
3. Регулирующие задвижки — они располагаются как внутри приборной панели, так и на ней. Первые регулируются через тяговые тросики, а вторые непосредственно вручную.
4. Радиатор — выполнен из алюминия и пластика. Металлическими являются трубки и пластины. Пластиковый — накопительный бачок.
5. Вентилятор — работает на электроэнергии и питается от бортовой сети (12 В)
6. Резиновые трубки — соединяют расширительный бачок, радиатор, помпу. По ним подводится и отводится теплоноситель.
7. Насос — также электрический, перекачивает антифриз и обеспечивает более интенсивный теплообмен.
8. Термодатчик — устанавливается внутри радиатора и управляет работой насоса и вентилятора.
9. Кран — управляется особым рычажком и позволяет полностью перекрыть ток теплоносителя в системе.
10. Управляющие рычажки и система тяг — выводятся на приборную панель и передают воздействие на внутренние заслонки и переключатели
11. Верньер включения и регулировки оборотов вентилятора — находится также на лицевой панели рядом с рычажками.
12. Блок электрики — проводка питания и нагружающие резисторы.

Отчасти к системе обеспечивающей обогрев салона относится расширительный бачак с тосолом. Именно в него поступает отдавший тепло антифриз из радиатора.

Возможные поломки системы отопления

Основные причины, почему плохо греет печка ваз 2109 заключаются в перебоях или поломках трех узлов системы отопления:

1. Поломки узла воздуховодов. Воздуховоды представляют собою пластиковые кожухи и гофрированные трубки большого диаметра. Поступление воздуха через них регулируется заслонками. От утечки теплого воздуха или проникновения холодного предохраняют уплотнители. Проблемы в работе этого узла чаще всего возникают при засорении посторонними частицами мусора и пылью. В этом случае после осмотра воздуховоды нужно просто очистить от загрязнений. Другой уязвимой частью являются уплотнители воздуховодов и их заслонки. Первые могут усыхать и изнашиваться — это приводит к потере герметичности и утечкам теплого воздуха. Заслонки же часто закрываются не до конца. В итоге в систему проникает холодный воздух и обогрев также не происходит.

2. Поломки узла вентилятора. Нагнетательный вентилятор роторного типа на ВАЗ 2109 питается электричеством от бортовой электросети через балластный резистор. Само включение и частота вращения регулируются верньером на панели управления — он находится с левой стороны от рычажков задвижек. Чаще всего перегорает сам вентилятор или резистор. При выявление этого требуется их замена.

3. Поломка узла радиатора. К этому узлу относится прежде всего сам радиатор, термодатчик (расположен между его пластинами), трубопроводы, мотор-помпа (нагнетает тосол в радиатор и отводит его в расширительный бачок).

Поломки, относящиеся к этому узлу, и приводящие к тому, что печка плохо греет на ВАЗ 2109, сводятся к двум группам:

1. засорение внутренних объемов трубопроводов отложениями антифриза и иными загрязнителями
2. механический износ резиновых трубок, самого радиатора и мотора-помпы.

Их определение возможно после разборки системы и осмотра отдельных ее деталей:

1. возникают ли проблемы при токе жидкости;
2. есть ли трещины и сколы;
3. перекачивает ли жидкость помпа.

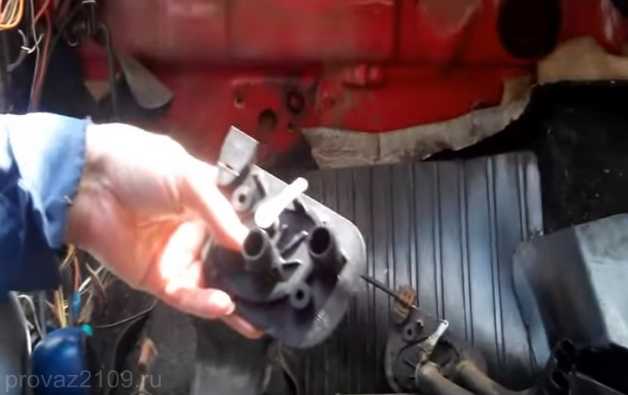

Процесс замены крана печки на ваз 2109

Если вы решили заменить кран печки своими руками, прочитайте пошаговую инструкцию:

1. Автомобиль устанавливается на яме или рампе. Во избежание несчастного случая колеса должны быть зафиксированы упорами. Помимо того, автомобиль ставится на скорость и ручной тормоз. Производить замену крана отопителя на ВАЗ-2109 можно только после того, как остынет двигатель. Аккумулятор должен быть отключён.
2. Первым делом необходимо слить тосол. Заранее приготовленная ёмкость ставится под отверстие, которое открывается отворачиванием пробки. Нужно дождаться, когда вся охлаждающая жидкость вытечет полностью.
3. Затем отсоединяются патрубки, которые выступают связующим звеном между двигателем и нерабочим механизмом. Для этого потребуется слегка ослабить скрепляющие хомуты. При помощи щётки чистится резьба двух шпилек, которые и служат креплением крана печки.
4. Для того, чтобы снять поломанный кран, нужно воспользоваться смазывающей жидкостью (WD40), иначе может просто-напросто ничего не открутиться.
5. Смазав весь крепёж, хомуты ослабляются и снимаются патрубки. В них возможно наличие какой-то части тосола. Его необходимо слить в ту же ёмкость. Работы по замене краника печки ВАЗ-2109 требуют контакта с маслами и грязными элементами автомобиля, поэтому лучше всего делать это в перчатках.
6. На этом операции вне автомобиля завершаются. Далее все процедуры будут проводиться в салоне и под днищем.
7. Внутри необходимо снять торпеду, то есть боковую её часть. Это поможет добраться до оставшихся патрубков, которые снимаются. Если срок их годности ещё не истёк, и они отвечают всем требованиям, то патрубки отсоединяются только от краника. Тосол может потечь и из них, поэтому демонтаж следует проводить аккуратно.

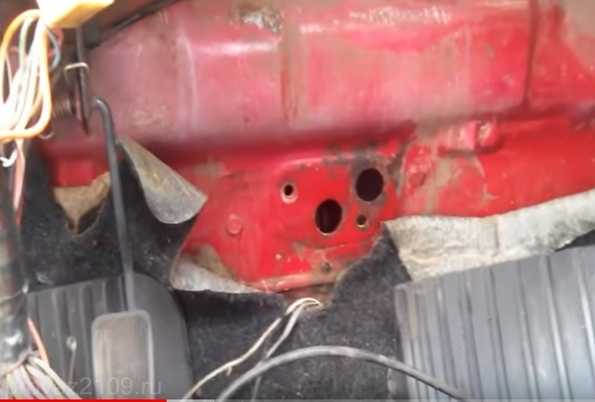

8. Освободив кран от патрубков, ремонт продолжается под автомобилем. Ключом на десять развинчиваются гайки, которыми краник крепится. Вернувшись в салон автомобиля, нужно вытащить сам механизм. Только после этого можно приступать к съёму тросика, идущего от регулятора.
9. После замены детали, тягу нужно вернуть на место. Механизма собирается точно наоборот.
10. Необходимо добавить, что вместе с краном должны быть заменены и прокладки. Это связано с тем, что даже достаточно свежий внешний вид старых прокладок может быть обманчивым, то есть ресурс очень ограничен в сроке службы. К тому же новые прокладки идут в комплекте с краником, поэтому нужно просто поставить их на место изношенных.
11. Стыки патрубков обрабатываются силиконовым герметиком. Это нужно сделать при постановке их на место. Такой ход надолго исключает из списка проблем с автомобилем разного рода протечки.
12. Не однократно повторялись случаи, когда при заполнении системы тосолом пробка оставалась незакрученной. Вследствие этого вся жидкость вытекала, поэтому прежде, чем залить тосол, нужно прикрутить пробку.

Как решить проблему

Очевидно, что загрязненный воздух внутри салона ВАЗ 2109 — это серьезная проблема для автовладельцев. В такой ситуации оставлять все как есть нельзя. Нужно предпринять меры для устранения такого недостатка.

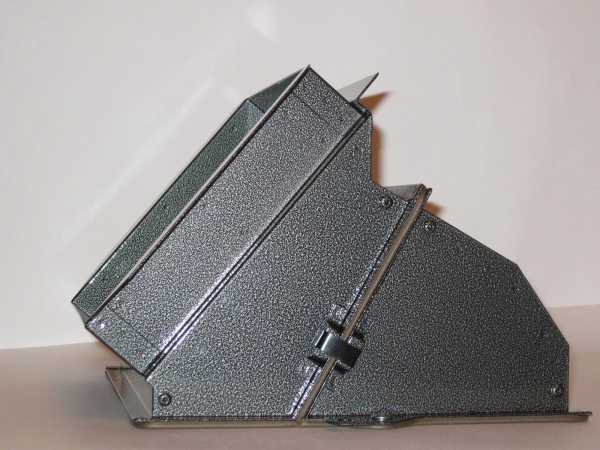

Специально для девяток разработали адаптер — это аналог салонного фильтра, представленный в виде решетки из пластика с закрепленными на ней фильтрующими элементами. Установка осуществляется на кожух вентилятора отопителя на участке, где происходит забор воздуха.

Адаптер

Многие считают, что монтаж адаптера является полноценной заменой стандартного салонного фильтра. Но как можно полностью заменить то, чего в машине нет?! Это своего рода доработка, которая приведет к сужению потоков воздуха, поступающих из дефлекторов печки. Такая мера защитит от крупного мусора, то есть мы получаем антипылевой компонент.

https://youtube.com/watch?v=Xr58_DyMNgM

К положительным качествам адаптера можно отнести его доступность, эффективное противодействие пыли, защиту от накопления отложений на приборной панели, обивке, стеклах.

Самым главным достоинством адаптера для салонного фильтра является возможность обеспечить водителя и его пассажиров возможностью дышать чистым воздухом.

Расположение адаптера

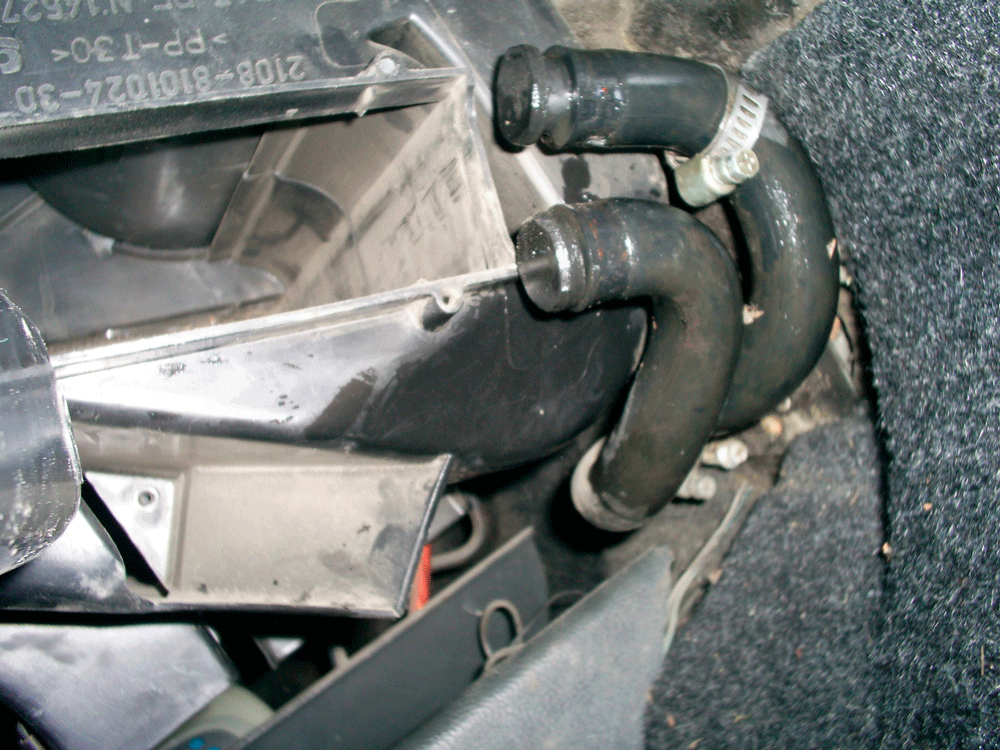

Как заменить патрубки на ВАЗ-2109

Патрубки отопителя также заменить самостоятельно сложно, но можно. Цена самих деталей невысокая, но вот за их замену в автосервисе можно отдать достаточно приличную сумму.

Есть 2 метода замены патрубков в системе отопления, обычно их меняют одновременно с радиатором:

1. Классический способ основывается на инструкции по эксплуатации, обслуживанию и ремонту ВАЗ-2109. Он был описан выше. Для замены патрубков необходимо снять приборную панель и слить охлаждающую жидкость.

После чего произвести замену патрубков на новые, а также важно заменить ещё и все хомуты крепления. Затем собрать печку и поставить назад приборную панель

1. Второй метод намного проще, его ещё называют народным.

Сливать охлаждающую жидкость и разбирать приборную панель не нужно.

Ход работы

1. Отсоедините клеммы от аккумуляторной батареи.
2. Закройте кран отопителя.
3. Уберите или сложите переднее правое сиденье.
4. Открутите 2 винта на приборной панели справа и 1 в бардачке и потяните приборную панель на себя, подложите в получившуюся щель брусок, чтобы зафиксировать.
5. Через появившуюся щель можно добраться до патрубков и до радиатора печки.
6. Постелите на пол ветошь, чтобы при снятии патрубков остатки охлаждающей жидкости не запачкали пол.
7. Ослабьте хомуты патрубков и поочерёдно снимите их с радиатора.
8. Произведите замену патрубков и хомутов на новые.
9. Подключение отопителя осуществляют в обратном порядке.

Замена патрубков и радиатора отопителя в салоне ВАЗ-2109 достаточно долгая и кропотливая процедура, но вполне выполнимая самостоятельно. Главное — сразу же после процедуры проверить работу печки и устранить все недоработки. Тогда после окончания работ ваш автомобиль будет снова радовать вас теплом в суровые зимние поездки.

Ремонт печки

Неполадки печки напрямую зависят от того, какая панель на Вашем ВАЗ 2108 — низкая или высокая. На высоких, существует одна болезнь — не до конца открывается заслонка в центре, предназначенная для регулировки холодного/горячего воздуха. Решить эту проблему можно отрегулировав заслонку, но для этого следует разобрать всю торпедо.

На ВАЗ 2108 с низкой панелью, зачастую причиной поломки является термостат. Он довольно быстро изнашивается и ломается, в результате чего печка не работает. Термостат нужно менять раз в 2-3 года. Если его замена не решит проблему, пробуйте заменить шланги, соединяющие печку и радиатор.

В случае, когда автомобилю ВАЗ 2108 более 8 — 10 лет, замена вышеперечисленных деталей уже не поможет, тогда остается только заменить радиатор печки на новый. Вообще, учитывая то, что 2108 — довольно старая модель, то радиатор стает самой частой причиной того, что печка не работает. Конечно, термостат и шланги тоже нужно менять, но это гораздо дешевле чем поменять радиатор, поэтому, никто этим особо не занимается.

Принцип работы

Воздух снаружи автомобиля принудительно всасывается внутрь, с помощью вентилятора, предварительно обогреваясь радиатором. В свою очередь, радиатор должен быть довольно теплым, иначе в салон будет поступать холодный поток воздуха. Принцип таков — чем дольше работает двигатель автомобиля, нагревая охлаждающую жидкость, тем теплее будет воздух, попадающий в салон.

Распределение воздуха внутри автомобиля происходит следующим образом. Первоначальный поток, напрямую идет к окнам обогрева ног пассажиров и водителя, а также, выходит на панель. Часть потока задерживается, за счет расположения заслонок, и воздух немного охлаждается. Таким образом, на ветровое стекло подается более холодный воздух, чем в салон.

Показатели печки — при 20 градусах ниже нуля, при условии, что она работает на максимум, салон прогревается до 20 градусов со знаком «+», а в области ног температура будет на 5 градусов выше.

Модернизация печки

Если Вас не устраивает то, как работает печка в ВАЗ 2108, то ее можно попробовать модернизировать. Для этого не нужно менять радиатор, патрубки или еще что-то, а достаточно просто купить герметик и стекловолокно, буквально один квадратный метр.

Печку следует полностью разобрать до основания. Все ее детали тщательно промыть, и начать последовательную сборку

Особое внимание обратите на ухо кожуха, так как оно довольно часто ломается, и может потребовать замены. Вставив и проклеив все заслонки, залейте швы герметиком

Склейте обе половины кожуха, и подождите пока герметик схватится. Далее соберите внутренние детали печки. После того, как печка будет собрана, обклейте ее вокруг стекловолокном. Это увеличит температуру в салоне примерно на 5-10 градусов.

Данное улучшение было взято с автомобиля ВАЗ 2108, на котором была установлена низкая панель. Так что, при обычном типе восьмерки, данный метод работает безотказно.

Принцип работы печки ВАЗ 2109

Принцип работы отопительной печи ВАЗ 2109 сводится к передаче тепла, вырабатываемого при работе двигателя внутреннего сгорания, забираемому извне воздуху. Последним обогревается салон автомобиля. Обогрев осуществляется исключительно во время работы двигателя. Посредником, переносящим тепло, выступает антифриз. Именно он отводит излишнюю тепловую энергию от работающего двигателя. Циркулируя в каналах радиатора, тосол нагревает его. Радиатор же обдувается воздухом с помощью электровентилятора. Нагретый таким образом поток воздуха подается через воздуховоды в салон ВАЗ 2109.

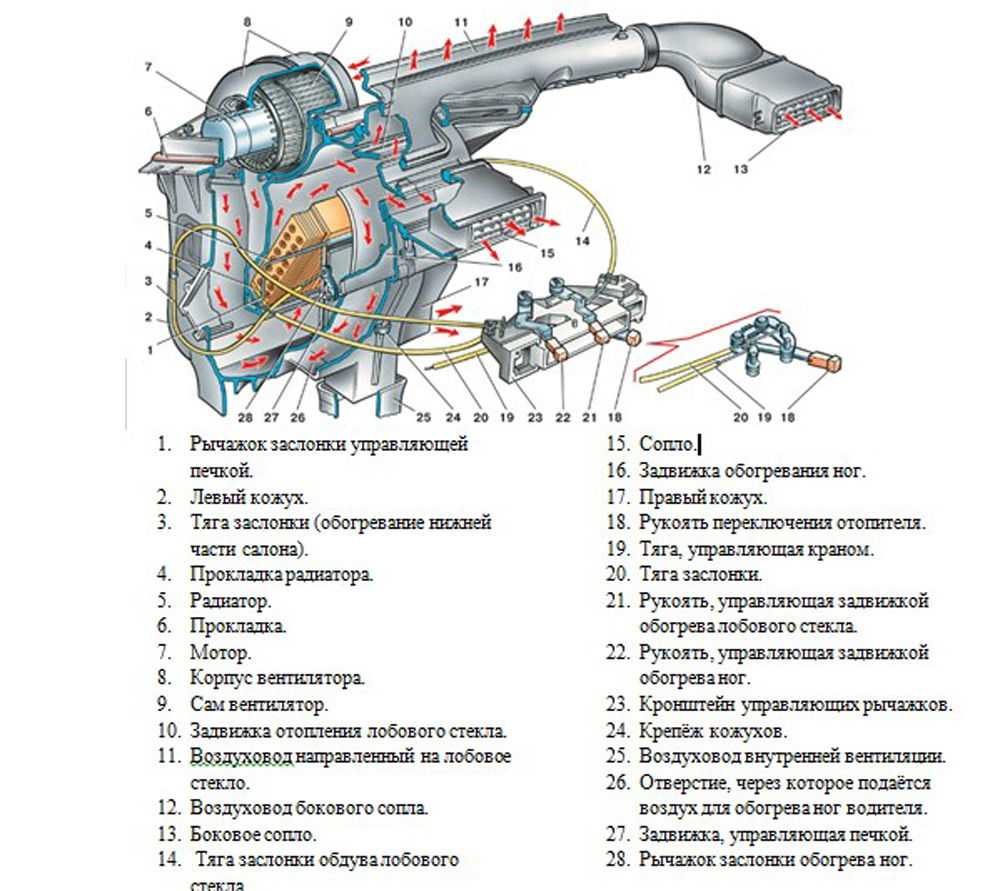

Принцип работы печки ВАЗ 2109: 1 – рабочее колесо вентилятора; 2 – воздуховод обогрева лобового стекла; 3 – заслонка обогрева лобового стекла; 4 – заслонка обогрева ног; 5 – заслонка центрального сопла; 6 – центральное сопло; 7 – радиатор отопителя; 8 – заслонка управлениея отопителя; 9 – окно обогрева ног водителя; 10 – воздуховод внутренней вентиляции.

Работа печки обеспечивает не только комфортную температуру в салоне автомобиля для водителя и пассажиров, но и препятствует возникновению конденсата на лобовом стекле (теплый воздух обдувает его через специальные сопла).

Элементы отопительной системы

Схема печки наглядно показывает расположение его основных функциональных элементов. Надо отметить, что устройство печки на моделях ВАЗ-2108, 2109 и 21099 одинаковое. Многие автовладельцы знают о том, что в этих моделях отопитель не доработан до конца. В итоге салон должным образом не обогревается, поэтому принимается решение о доработке печки своими руками

Как раз-таки в этом случае важно знать устройство отопителя, чтобы ничего не напутать

Составные части:

Конструкция печки автомобиля ВАЗ-2109 будь то высокая панель или низкая абсолютно идентичная. Поэтому представленная информация пригодится владельцам этой модели с любой приборной консолью.

Зная основные моменты и что где располагается, уже можно попытаться самостоятельно разобраться с возникающими проблемами и починить появившиеся неисправности, сэкономив при этом средства и время на поездках по СТО.

Как выбрать кран печки для ваз 2109

В России выбор подобной детали ограничен тремя видами:

• Производителя ВАЗ.
• Шаровый.
• Керамический.

Первый из представленных недорогой и не очень надёжный. По крайней мере в большинстве случаев он служит не долго. Выбирать кран от ВАЗ нужно только в том случае, если нет возможности приобрести что-то другое.

Керамический кран надёжный, но не без недостатков. Основной минус такой модели в низкой пропускной способности. Для центральной части нашей страны это не практично. В таком случае лучше приобрести шаровый кран. Он прочный и имеет хорошую пропускную способность. Однако следует помнить, что у всего есть срок годности.
