Замена патрубков lada 2109 своими руками

Замена крана печки

Часто бывает, что ломается и такая деталь, как кран (стоит отметить, что на 2114 он не отличается слишком высокой надежностью). Выполняя его замену, следует одновременно выполнить и замену патрубков, даже если они исправны (про расположение патрубков печки ваз 2114 было рассказано выше).

Вся замена крана выполняется в следующем порядке:

установить авто на яму и зафиксировать;
открутить пробку-болт, слить ОЖ;
при помощи отвертки ослабить хомуты на патрубках, расположенных в моторном отсеке, после чего снять их;
найти в салоне со стороны пассажира кран (расположен под панелью), ослабить хомуты подходящих к нему патрубков, после чего снять их;
при помощи ключа на 10 открутить пару гаек, навинченных на шпильки и фиксирующих корпус крана;
со стороны салона вытащить кран и отсоединить от него регулирующий тросик;
установить на прежнее место новый (аналогичный) кран;
выполнить сборку в такой же последовательности, но в обратном порядке.

Многие автолюбители, выполняющие подобную замену, порой интересуются — как правильно подсоединить патрубки на печку ваз 2114? Ведь по ошибке или забывчивости можно соединить их неправильно, что приведет к нарушению нормальной циркуляции охлаждающей жидкости.

Для того, чтобы не ошибиться, стоит запомнить, что схема подключения патрубков печки ваз 2114 — следующая: патрубки, находящиеся в моторном отсеке, подключаются: первый — от крана (подводящий) до отверстия в головке блока цилиндров, второй — от крана (отводящий) — до «саксофона». Патрубки в салоне подключаются: первый — от крана к термостату, второй — от крана к подводу насоса.

Для еще большего удобства можно воспользоваться следующей общей схемой системы отопления:

Проверка

Если в гараже отсутствует смотровая яма, тогда надо автомобиль поставить на эстакаду. При плохих погодных условиях, все-таки его лучше загнать в гараж. Домкратом поднять повыше и под каждую часть машины поставить надежные опоры.

Примечание: никогда не следует оставлять автомобиль на поднятом домкрате долгое время.

Для работы потребуется:

набор инструмента;
лампа с защитным колпаком – на случай падения или удара лампочка не разобьется, осколками не будет нанесена травма;
тосол для доливки.

Приступим:

Сначала надо отсоединить минусовую клемму с аккумулятора.
Расстелить на пол лист фанеры или толстого картона.
Начать осмотр необходимо с моторного отсека и вначале необходимо убедиться, что температура радиатора охлаждения и двигателя достигла температуры окружающего воздуха.

Проверить места соединений патрубков на штуцерах отводящем и подводящем у радиатора.
Подсоединения к термостату у расширительного бачка также подвергаются тщательной проверке.

Примечание: проверку проводить ладонью, проводя внизу соединений. Выявить нужно, скапливается ли жидкость.

Продолжаем:

Протянуть затяжку хомутов, но сильно не затягивать, так как можно повредить сам патрубок, если сильно перетягивать хомут.
Затем лечь на подготовленный картон, внизу автомобиля под двигателем и проверить патрубок, а также подходящую трубу водяного насоса.

Примечание. Не забываем проверить патрубки, которые проходят на отопительную систему салона.

Затем продолжать проводить проверку под капотом.
Резиновые трубки, подходящие к карбюратору, тщательно проверяются.
Не забываем проверить затяжку сливной пробки радиатора и датчика температуры охлаждающей жидкости.
После окончания проверки, убедиться, что все осмотренные соединения сидят плотно.
Произвести вывод о состоянии патрубков.

Основные причины неисправности

Причин подобных неполадок может быть несколько, наиболее же часто встречаются:

Износ либо повреждение патрубков.
Неправильное подключение патрубков.
Поломка крана печки.
Поломка радиатора.

Первая из этих причин — износ патрубков — может происходить по естественным причинам в ходе работы, поскольку химические вещества, входящие в состав охлаждающих жидкостей, оказывают разъедающее действие, которое дополняется влиянием высокой температуры.

Кроме этого, шланги печки ваз 2114 можно легко повредить, чрезмерно затянув на них хомуты. При возникновении подобных повреждений происходит утечка жидкости из системы.

Всего в автомашинах ваз 2114 имеется 4 патрубка. Два из них располагаются под капотом и два — в салоне.

О их повреждении, приведшем к утечке ОЖ, можно судить по следующим косвенным признакам:

происходит постоянное падение уровня жидкости;
в салоне появился специфический запах;
под машиной или в салоне автомашины во время стоянки образуется лужа из ОЖ.

Если наблюдается хотя-бы один из этих признаков, то следует провести срочную диагностику патрубков и их замену.

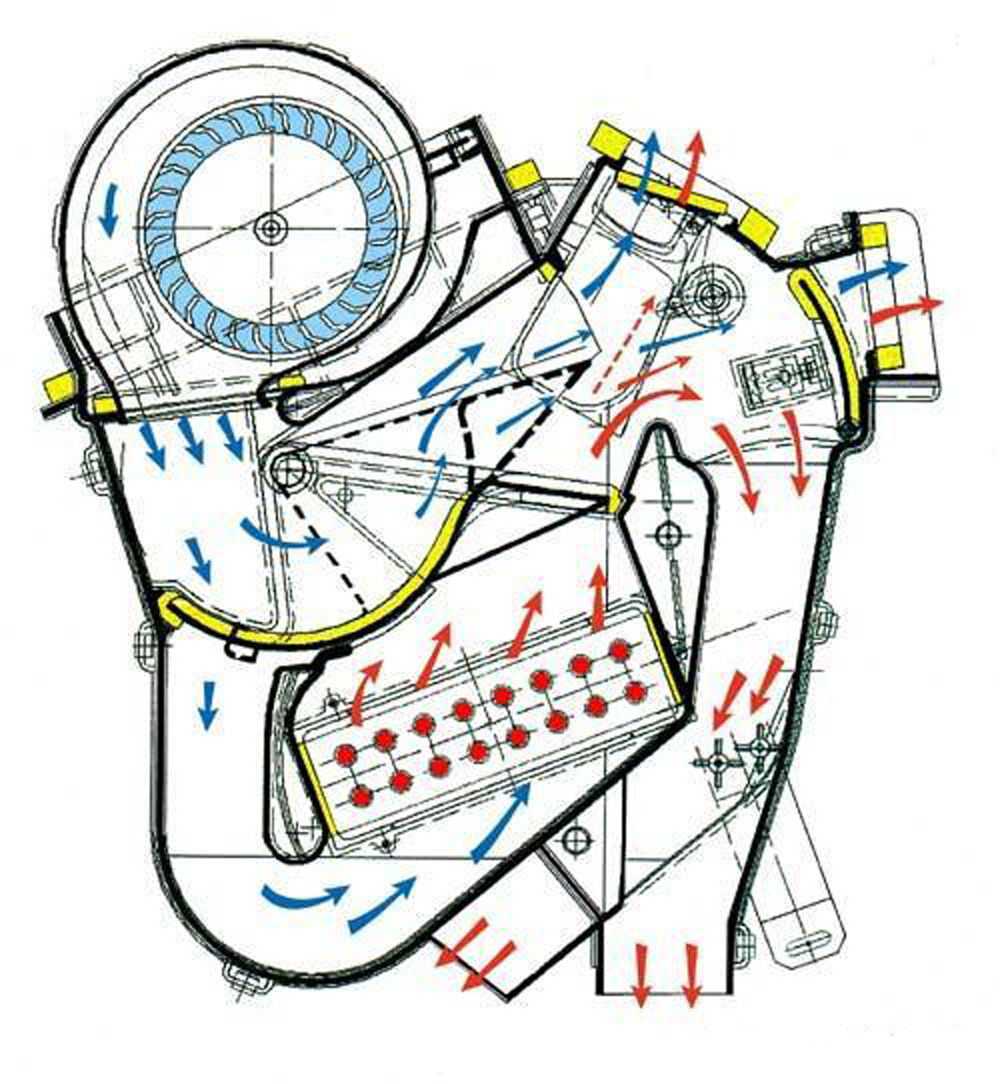

Печка ВАЗ 2109

Устройство автомобильной печки не так сложно, как может показаться на первый взгляд. Основу составляют два пластмассовых кожуха, соединенные скобами. В них установлен радиатор отопления. Воздух через радиатор подается в салон машины за счет вентилятора.

Электродвигатель крепится к кожухам вентилятора. Охлаждающая жидкость проходит через радиатор отопителя благодаря насосу. К системе охлаждения подсоединен и краник. Его соединение происходит посредством резиновых шлангов. В корпусе располагаются еще две пары патрубков. В клапане краника есть отверстие, сквозь которое проходит охлаждающая жидкость. Специальный рычаг клапана управляет подогревом воздуха. Три рукоятки на панели приборов управляют печкой. С их помощью открывается либо закрывается кран и заслонка печки. Если кран открыт, в системе отопления циркулирует нагретая охлаждающая жидкость. Закрыт – дует холодный воздух.

Снятие патрубков

Когда жидкость слита, приступаем к непосредственному снятию старых патрубков системы, они крепятся хомутиками, потребуется отвертка. Ослабляем хомуты и снимаем резиновые патрубки, некоторые снимаются туго, не следует их срывать, можно повредить штуцер. Пошатайте шланги из стороны в сторону, с небольшим усилием, при этом тяните на себя. Можно сделать разрез ножом, вдоль шланга, это позволит снять их, не прилагая титанических усилий.

Демонтаж проводите последовательно, и запоминайте, что за чем снимали, в дальнейшем это поможет избежать головоломки с установкой новых изделий. Убедитесь, что отсоединили все патрубки, от двигателя и от радиатора.

Далее зачищаем места соединений шлангов и штуцеров. За время эксплуатации система забивается мусором, будут солевые отложения, если использовалась ОЖ низкого качества, или вовсе обычная вода. Металлические штуцеры очищаются щеткой и обтираются ветошью. Мусор попавший внутрь, приводит к поломкам.

Замена патрубков

И когда приходит пора поменять патрубки радиатора печки на вашем ваз 2109 — не бойтесь выполнить замену своими руками

Прежде всего, важно знать, где находится радиатор печки и его патрубки. Итак, радиатор печки располагается на правом кожухе печки (то есть справа от панели рычажков управления печкой), прямой доступ закрыт консолью приборной панели

Цена самих патрубков копеечная, а вот за замену на СТО потребуют кругленькую сумму, почему? Сейчас сами увидите. Существуют два способа замены патрубков (способы пригодны и для замены радиатора печки):

Первый — (так называемый классический) выполняется в соответствии с инструкцией (руководством) по эксплуатации, обслуживанию и ремонту ваз2109.
Он предполагает снятие приборной панели и слив жидкости с системы охлаждения мотора.
Второй – более простой (народный), не требует сложных манипуляций
В нашей статье будем рассматривать оба способа, чтобы вы сами выбрали наиболее удобный для вас

Замена

Прежде чем приступить к замене устройства, обязательно оцените состояние нового агрегата.

Замена радиатора отопителя может быть выполнена двумя методами:

Со снятием панели приборов;
Без снятия приборной панели.

Снимая панель, работа проводится легко и довольно удобно. Но придется потратить на это не меньше 6-8 часов, в зависимости от вашего уровня подготовки.

Второй метод не требует снятия панели, из-за чего процедура усложняется. Зато на работу уходит буквально 2 часа.

Большинство автовладельцев хотят сделать все быстро, но качественно. Процесс демонтажа панели занимает много времени, требует внимательной возни с каждым крепежом. Потому оптимальный для большинства вариант — без снятия приборной панели.

Потому именно о нем подробно расскажем.

Для работы вам потребуется:

Трещотка;
Набор головок;
Набор отверток (плоские и крестовые);
Емкость для слива тосола объемом 8-10 литров;
Резиновые перчатки для защиты;
Гаечные ключи;
Гараж с ямой.

Когда все готово, и вы настроились на работу, можно приступать.

Залезайте в яму под автомобиль, предварительно включив ручной тормоз, поставив опоры под колеса и сняв минусовую клемму с аккумуляторной батареи. Все во имя безопасности.
Слейте жидкость охлаждения из радиатора, открутив сливную пробку.
Далее, слив тосол из радиатора, вы заполните емкость примерно на 2 литра. Переходим к сливной пробке на двигателе. Тосол сливается так же, как из радиатора. Помочь может шланг диаметром 1 см и длиной около 1 метра. Все работы по сливу ОЖ обязательно выполнять на остывшем двигателе и в перчатках.
Пробка для слива ОЖ из мотора откручивается ключом на 17.
Ослабьте хомуты патрубков и слейте оставшийся тосол из системы печки. Тут вам придется лечь в салоне головой к двигателю, поскольку до патрубков можно добраться только со стороны пассажира.

Процесс демонтажа

Слив тосол, можно начинать замену самого радиатора.
Открутите шурупы, которые удерживают переднюю панель.
Открутите крепеж, расположенный на задней стенке вещевого ящика (бардачка).
Еще требуется демонтировать шуруп, который вы найдете возле бокового зеркала со стороны пассажира.
Сняв эти крепления, передняя панель начнет свободно перемещаться вниз и вверх со стороны переднего пассажира.
Чтобы облегчить себе работу, поднимите панель максимально вверх и в образовавшийся промежуток вставьте что-то типа деревянного бруска. Обычно нужен стопор толщиной порядка 7 сантиметров.
Ложитесь на спину на пол со стороны пассажира, открутите три крепежа, которые удерживают печку. Достаньте ее. Радиатор извлечен.
Наклейте на новый агрегат уплотнительную резинку и вставьте устройство на место старого радиатора. Не забудьте предварительно зачистить место посадки агрегата.
Выполните обратную сборку узла.
Залейте в систему старую или новую охлаждающую жидкость. Это отличный повод поменять тосол, если старый служит достаточно давно.

Извлеченное устройство

Заливать тосол следует последовательно. Сначала добавьте в бачок жидкости до отметки МАХ. После этого двигатель нужно запустить, чтобы он поработал минут 15. Уровень тосола снизится, и вы сможете долить недостающее количество.

Работа завершена. Старый радиатор идет на утилизацию, салон приводится в порядок и можно наслаждаться результатом.

Протекание радиатора в моделях ВАЗ-2109 является наиболее частой неисправностью этого функционального узла. В данном контексте потребуется замена печки. Однако это не является одной причиной, по которой может потребоваться ремонт. В статье мы определим самые вероятные проблемы, а также рассмотрим, какой радиатор лучше приобрести.

«Народный» способ

Народные умельцы — это мастера смелые и очень отчаянные – предлагают гораздо менее трудоёмкий способ. Суть состоит том, что замена патрубков печки (и самой печки) производится, не сливая охлаждающую жидкость и без демонтажа панели приборов. Из инструмента понадобится набор отверток, ветошь и емкость (небольшая), для слива жидкости с патрубков. В этом случае замена патрубков радиатора отопителя проводиться по такой схеме:

Снимаем клеммы с аккумуляторной батареи
Закрываем кран отопителя
Снимаем правое переднее сидение (чтобы удобнее было выполнить работу)
Откручиваем два винта, крепящих приборную панель с правой стороны, и один винтик, расположенный в бардачке, затем, оттянув приборную панель на себя, подкладываем деревянный брусок
Теперь со стороны пассажирского сидения появилась щель и можно добраться до патрубков и до самого радиатора печки
Стелим на пол салона ветошь, и подготовим емкость, для сбора охлаждающей жидкости
Которая, прольется из радиатора и патрубков
Ослабляем хомуты патрубков (фото выше) и аккуратно, поочередно, снимаем их с радиатора, подставляя емкость. В нее стечёт 200 – 300 граммов охлаждающей жидкости
Замените патрубки на новые, поменяйте и хомуты, на всякий случай.
При необходимости, откручиваем три болта, которые крепят радиатор к печке, и вытаскиваем его вправо вниз
Установку патрубков и нового радиатора производим в обратном порядке

Вот оба способа, выбирайте приемлемый для вас, дополнительно посмотрите видео по этой теме.

Многие автовладельцы, сталкиваясь с проблемами системы отопления, сразу обращаются в автосервис, а есть и такие кто предпочитают решить проблему самостоятельно. Но для этого необходимо знать, как работает отопитель и расположение его основных элементов.

Как выглядит схема и устройство печки ВАЗ-2109 изнутри вы узнаете из нашей статьи.

Причины выброса

Первым делом следует разобраться, почему жидкость охлаждения выкидывает из расширительного бачка.

Износ элементов СО. В частности, речь идет о патрубках, соединительных шлангах. Они находятся под постоянным воздействием высокого давления и температур. Потому с течением времени их износ — это вполне естественное явление. Как результат, тосол начинает выкидывать наружу.
Низкое качество комплектующих. Если естественный износ характерен для подержанных автомобилей и уже достаточно давно функционирующих СО, то при использовании комплектующих низкого качества даже на полностью новой или обновленной системе охлаждения могут возникнуть серьезные проблемы. Пример — это простые заусенцы на горле расширительного бака. Из-за них крышка прилегает недостаточно плотно, что ведет к появлению зазора и выбросу тосола.
Расширительный бак. Увы, качество пластика, из которого сегодня делают расширительные бачки для ВАЗ 2109, оставляет желать лучшего. Из-за него пластик попросту лопается под действием высокого давления.
Неисправный двигатель. Если сам мотор работает некорректно, жидкость охлаждения может закипеть. Это приводит к поломке термостата, радиатора, насоса.

Отсюда можно сделать вывод, что качество работы СО напрямую зависит от технического состояния автомобиля и качества используемых компонентов.

Выброс ОЖ

Признаки выброса ОЖ

Важно понимать, что охлаждающую жидкость может выкидывать не только через крышку расширительного бачка, но также внутри системы. Тут важно следить за состоянием СО и вовремя определять признаки утечки

Тосол очень быстро испаряется, потому заметить его следы удается не всегда.

Если ОЖ выбрасывает через бачок, под машиной сразу образуются лужи.
Если жидкость попадает в салон из-за нарушения работоспособности СО, определить это можно по запаху. Он имеет сладковатый оттенок.
Тосол также не редко выходит в систему двигателя. Определяется такая поломка по белому дыму, исходящему через выхлопную трубу.
Самая неприятная и опасная ситуация — это выброс тосола в картер мотора. Если это произошло, на поверхности маслозаливной крышки появится белая эмульсия.
Периодическая проверка пространства под кожухом ремня ГРМ позволит определить, не вышел ли из строя насос. Если да, тогда там вы обнаружите повышенную влажность.

Расширительный бачок

Признаки закипания

Если возникли проблемы с двигателем, в СО может попросту закипеть тосол

В этом нет ничего хорошего, потому важно вовремя обнаружить неисправность. Существует пять основных признаков закипания ОЖ:

Указатель температуры скачком поднимается до 130 градусов;
На горловине заливки появляется пена белого цвета;
Двигатель перестает работать должным образом;
Резко повышается уровень ОЖ в расширительном бачке;
Из выхлопной трубы валит белый дым.

При возникновении проблем с СО необходимо в первую очередь проверить ее на герметичность. Согласно рекомендациям, делать это нужно каждые 15 тысяч километров пробега. Если обнаруживаются проблема со шлангами, патрубками, они меняются всем комплектом, а не только те, на которых есть дефекты.

Замена патрубков

Весь процесс замены патрубков делится на два этапа:

Начнем с демонтажных работ.

Открутите пробку расширительного бачка, чтобы в систему попал воздух.
Откройте кран отопителя внутри салона, повернув регулятор до упора вправо.
Снимите защиту картера, открутив все крепежные болты.
Подготовьте емкость, куда будете сливать старую ОЖ. Она должна быть из пластика объемом минимум 10 литров. Выбирайте чистую тару, если хотите повторно залить этот тосол.
Зачистите поверхности возле сливной пробки на блоке цилиндров и радиаторе. Так грязь не попадет в емкость для слива ОЖ.
Подставьте тару под слив из радиатора, открутите пробку и дождитесь, пока тосол выйдет.
Аналогичным образом слейте жидкость из блока цилиндров.
Дождитесь, когда вся ОЖ выйдет, после чего закрутите пробки.
Начните работу с салона, открутив крепежи приборной панели и убрав их в сторону. Передние кресла сдвиньте максимально назад. Так вы обеспечите себе более-менее комфортные условия.
Открутите хомуты с трубок подачи и обратного возврата ОЖ с крана печки. Его вы найдете в перегородке между салоном и отсеком с мотором.
Снимите резиновые патрубки. Если их снять тяжело, можете подергать в стороны или обрезать ножом. Все равно они идут под замену. Из-за горячей ОЖ резина прикипает к металлическим штуцерам, что усложняет их демонтаж.
Будьте внимательны и аккуратны, не тяните сильно трубки. Иначе вы рискуете повредить соединения штуцеров. А это повлечет за собой куда более дорогостоящий ремонт.
Плоской отверткой снимите кран от моторного отсека.
Плоскогубцами или пассатижами рассоедините держатель с тягой привода крана печки.
Зачистите кран, продуйте его внутреннюю часть сжатым воздухом.
Последовательно снимите все оставшиеся патрубки с радиатора и мотора. Обязательно запомните последовательность их расположения, чтобы не возникло проблем с обратной сборкой.

На этом демонтажные работы можно считать завершенными. Но впереди не менее ответственное мероприятие — установка новых патрубков.

Зачистите все места соединения с помощью металлических щеток. Обрабатывайте окружность каждого штуцера. Действуйте аккуратно, не торопитесь;
Сухой ветошью удалите остатки загрязнений. Даже мельчайшие остатки мусора могут повлечь за собой закупоривания системы охлаждения;
Обработайте края хомутов мелким надфилем. Так вы сделаете их менее острыми, а потому риск повреждения резиновых патрубков минимизируется;
Хомуты предварительно наденьте на патрубки, чтобы они оставались пока в свободном положении;
Если не удается натянуть патрубок на штуцер, попробуйте смазать его края мылом. Так он легче примет на себя патрубок;
Натяните патрубок, действуя аккуратно и последовательно. Убедитесь, что установка выполнена без перекосов;
Установив на место элементы, проверьте плотность прилегания. Иногда резина оказывается слишком эластичной или диаметр патрубка больше положенного. Тут лучше сразу сходить в магазин за новым комплектом, чем рисковать системой охлаждения;
Удостоверившись, что патрубки сели надежно, затяните хомуты;
Установите на свои места все новые трубки, еще раз убедитесь, что все сделано верно, без перекосов, хомуты затянуты должным образом;
Проверьте, затянуты ли должным образом пробки слива жидкости охлаждения;
Залейте в расширительный бачок слитую ранее или купленную новую ОЖ;
Подождите около 10 минут, потом долейте еще немного жидкости. За это время тосол пройдет по системе, заполнит печку, радиатор, блок цилиндров;
Закрутите пробку бачка и запустите двигатель;
Следите за показаниями датчика температуры. Если они поднимаются выше положенных, сразу заглушите мотор;
Аккуратно откройте крышку расширительного бачка с тосолом и нажмите с определенным усилием на верхний патрубок от радиатора;
Так вы поспособствуете выходу лишнего воздуха из системы. Повторите процедуру несколько раз;
Долейте ОЖ в бачок, чтобы тосол оказался на необходимом уровне. Еще раз запустите двигатель и проверьте поведение датчика. Если все хорошо, можете смело дальше эксплуатировать свой ВАЗ 2109.

Во многом эффективность, надежность и длительность работы СО зависит от качества используемых комплектующих при замене патрубков.

Цена вопроса

Если вы решите заменить патрубки своими силами, вам придется потратить деньги только на них. Актуальные цены сегодня такие.

Приводим в чувство отопитель ВАЗ 2109: ремонт и замена печки

Но здесь кроется другая проблема. Известно что данный клапан у Самар слабое место, и после определенного количества операций открыть закрыть клапан в месте прохождения оси, соединяющей рычажок управления и саму заслонку внутри клапана теряет герметичность и начинает подтекать. Некоторые владельцы просто устанавливают рычаг тепло-холод в определенное положение и не трогают его от греха подальше.

В этом случае Pпопытка сдвинуть клапан крана печки скорее всего приведет к его протечке. Если это случилось, можно обмотать место протечки полоской ткани, пропитанной в герметике и зафиксировать все это холодной сваркой, это можно сделать и в полевых условиях при наличии необходимых материалов. Кардинальным решением проблемы с подтеканием крана отопителя ВАЗ 2109 будет полное его удаление из системы, либо врезка водопроводного шарового крана. Правда, в первом случае теряется возможность регулировки объема охлаждающей жидкости, поступающей в радиатор печки, а во втором случае данную регулировку можно произвести только заглянув под капот.

Зато, избавившись от заведомо ненадежного узла, избавляемся от возможныхP проблем в будущем, а оставшейся регулировки температуры поступающего в салон воздуха заслонкой хватает за глаза. Кстати, в десятках этот злополучный клапан производитель убрал. Негерметичность воздуховодов Воздух, нагнетаемый вентилятором печки, частично уходит в щели в путях следования воздуха, при этом поток воздуха ослабевает и остывает. Решением будет герметизация и проклейка всех соединений на пути следования воздуха от печки до выходных сопел. Правда эта операция весьма трудоемка, так как придется, но результатом будет ощутимое усиление потока воздуха из дефлекторов системы отопления. Воздушные пробки в радиаторе отопителя Об этой проблеме свидетельствует холодный воздух из дефлекторов системы охлаждения при открытом кране печки при рабочей температуре охлаждающей жидкости.

В этом случае надо установить автомобиль передними колесами на возвышенность, как можно выше, открыть полностью кран печки и погазовать. Также для потепления в салоне рекомендую установить Pпо модернизированной схеме. С сайта : http://tuning-lada-2109.ru.

Похожие новости:

плохо греет печка на ваз 2109
ваз 2108 печка дует холодным
плохо греет печка ваз 2109 низкая панель
ваз 21093 как включить печку горячий воздух
почему на ваз 2114 не дует теплый воздух в стекла

Как улучшить отопление ваз 2109

Вам понадобится

— битопласт и пенопласт;
— акриловый или силиконовый герметик;
— набор ключей и отверток;
— охлаждающая жидкость и емкость для ее сбора;
— лист алюминия или меди

Инструкция

Слейте охлаждающую жидкость в отдельную посуду. Для этого откройте пластмассовый кран-барашек, расположенный внизу радиатора, около генератора. Оставшуюся в радиаторе отопителя охлаждающую жидкость удалите с помощью куска шланга и воронки

Снимите воздуховоды и обратите внимание на несоосность отверстий, расположенных в панели с соплами печки. Если величина перекоса более 50%, подпилите отопитель салона

Снимите панель приборов, предварительно промаркировав фломастером или цветным скотчем разъемы лампочек и выключателей. Снимите руль, подрулевые переключатели и облицовку рулевой колонки. После этого демонтируйте отопитель. Для этого открутите 4 гайки М10, аккуратно отсоединив разъем массового провода на дальней правой. Отсоедините все разъемы на корпусе отопителя, в том числе разъемы питания ламп освещения и переключателей скорости.

Снимите шланги радиатора и защелку тросика у краника печки. Выньте отопитель, отвернув 2 винта вентилятора. При этом позаботьтесь о сохранности подпятника и резиновых шайб. Снимите радиатор отопителя, отвернув 3 болта. Будьте осторожны – в нем может оставаться охлаждающая жидкость.

Изготовьте турбулизаторы. Стандартные турбулизаторы (завихрители) – это пластиковые спирали, увеличивающие теплоотдачу радиатора. Они должны устанавливаться на заводе, но часто их просто нет. Для самостоятельного изготовления завихрителей нарежьте медные или алюминиевые пластинки шириной 6 мм и толщиной 1,5 мм. Одну сторону пластинки зажмите в дрели, другую в тисках и закрутите в спираль.

Осмотрите нижнюю стенку отопителя и убедитесь, что она не имеет деформаций, нарушений целостности, смещений и других дефектов. Определить целостность вы можете, заглянув в отверстие для установки радиатора. После этого разберите отопитель, разъединив корпус на две половины. Для этого отверткой откройте защелки и отверните винт под центральным соплом. После этого снимите рычаги управления заслонками.

Оцените состояние внутренней поверхности отопителя. Отслоившийся поролон подклейте и добавьте несколько полос битопласта. Последний располагайте так, чтобы при крайнем положении заслонок корпус был максимально герметичным. Правильно отрегулируйте центральную заслонку.

Перед сборкой отопителя смажьте консистентной смазкой крепежные места заслонок. Соединяя половинки корпуса отопителя, нанесите акриловый или силиконовый герметик на поверхности разъема. Соберите отопитель в порядке, обратном порядку разборки. При наличии деформации на нижней ребристой стенке, заполните герметиком щель, возникшую при соединении половинок.

Между радиатором и корпусом отопителя не должно быть зазоров. Стандартная поролоновая полоска не производит особого эффекта. Поэтому в местах соединения корпуса с радиатором приклейте битопласт. Отбалансируйте крыльчатку вентилятора, опытным путем наматывая проволоку на лопасти. Провода проведите сквозь резиновую заглушку в корпусе печки. Сетка кожуха вентилятора, защищающая отопитель от листьев быстро засоряется и мешает поступлению воздуха. Приняв решение о ее бесполезности, удалите сетку.

Отрегулируйте ход заслонок, учитывая что заводская регулировка некачественна. При этом руководствуйтесь тем, что рычаги должны иметь четкую фиксацию в крайних положениях, особенно рычаги центральной и главной заслонки. Регулировки проводите посредством подбора положений оплетки. После этого отрегулируйте кран отопителя. Конструктивно предусмотрено либо неполное открытие крана, либо его неполное закрытие. Выберите положение, при котором кран не до конца закрывается.

Смажьте герметиком шланги и трубки радиатора перед их установкой. Используйте только новые хомуты. После окончательной сборки, заливки охлаждающей жидкости и прогрева двигателя до рабочей температуры, подтяните хомуты еще раз. Перед установкой панели приборов, наклейте на входные отверстия сопел пенопласт и битопласт и сделайте в них отверстия с достаточным запасом.

Видео по теме

https://youtube.com/watch?v=kPPnluT0Hec

как поменять печку на ваз 2114

5.1 Отсоединение и замена шлангов системы охлаждения

1. На штуцерах и патрубках обычного типа шланги крепятся посредством хомутов. При этом могут использоваться как стандартные хомуты с червячным приводом, так и одноразовые хомуты скручиваемого типа. Последние при подсоединении шланга подлежат замене на более практичные стандартные.

2. При помощи отвертки ослабьте хомут и сдвиньте его вдоль шланга вверх, полностью освободив штуцер/приемный патрубок. Аккуратно снимите шланг со штуцера. Новые шланги обычно снимаются без особых проблем, в то время как старые могут оказаться “прикипевшими”.

3. Не поддающийся отделению шланг следует попытаться освободить, повращав его на штуцере, затем можно аккуратно поддеть срез шланга тупым инструментом, не прилагая при этом чрезмерного усилия, — помните, что впускной и выпускной патрубки радиатора являются достаточно хрупкими элементами. В крайнем случае, сильно “прикипевший” шланг может быть срезан со штуцера ножом: несмотря на связанные с таким способом определенные материальные затраты, все же дешевле будет заменить шланг, чем приобретать новый радиатор. 4. При установке нового шланга сначала наденьте на него крепежные хомуты, лишь после этого натягивайте шланг на штуцеры/патрубки соответствующих компонентов охладительного тракта. Если изначально для крепления шлангов были использованы хомуты скручиваемого типа, их следует обрезать и при установке заменить более надежными винтовыми или червячными. Для облегчения посадки жестких шлангов на штуцеры следует слегка смочить концы последних мыльной водой, либо прогреть в теплой воде концы шланга — не используйте в качестве смазки никакие масла. 5. Натяните шланг концами на штуцеры и проверьте правильность его прокладки в двигательном отсеке. Разместите хомуты на посаженных на штуцеры участках шланга, заведя их за торцевую развальцовку. Прочно затяните хомуты. 6. Заправьте систему охлаждения (обратитесь к Главе Текущее обслуживание ). 7. Запустите двигатель, затем внимательно проверьте систему на наличие признаков утечек охлаждающей жидкости.

Подведенные к теплообменнику отопителя шланги
