Замена распредвала ваз 2115

Определение неисправности

Если ДФ вышел из строя, при холостом ходу может возникать определенная неустойчивость в работе двигателя. Также наблюдается троение двигателя, увеличивается расход топлива.

Все это обусловлено тем, что на бортовой компьютер, то есть на электронный блок управления, не поступают данные относительно угла зажигания в тот или иной момент работы мотора. Если сигнал от датчика не идет, ЭБУ переходит в аварийный режим работы, то есть функционирует по заранее заданной программе.

При этом обязательно возникают ошибки, обозначаемые кодами 0343 или 0340.

Предварительные мероприятия

Если вы обнаружили первичные симптомы, свидетельствующие о неисправности ДФ, есть несколько рекомендаций по предварительной работе. Они позволят вам определить визуально, что может являться причиной неполучения бортовым компьютером информации.

Что осмотреть	Зачем
Проверьте ДФ на предмет наличия внешних повреждений	Повреждение корпуса устройства — явная причина поломки
Контакты на наличие влаги	Из-за влаги контакты могут замкнуть, потому датчик не предоставляет информацию на ЭБУ
Контакты на предмет окисления	Окисления приводят к нарушению сигнала, данные не передаются, работа двигателя нарушается
Целостность электрической проводки	Оборванные или частично поврежденные провода легко ответят на вопрос, почему же не работает ДФ

2.7. Снятие и установка распредвала

ОБЩИЕ СВЕДЕНИЯ

Распредвал и привод клапанов 4-цилиндрового бензинового двигателя

1. Крышки коренных подшипников 2. Гайка, 20 Н·м 3. Шпонка (работающая без затяжки) 4. Распредвал 5. Конусные сухари клапана 6. Наружная и внутренняя пружины клапана 7. Направляющая клапана. Ремонтное исполнение с буртиком 8. Головка блока цилиндров 9. Уплотнительное кольцо

10. Направляющие клапанов 11. Клапаны 12. Заглушка 13. Заглушка 14. Нижняя тарелка пружины клапана 15. Маслосъемный колпачок 16. Верхняя тарелка пружины клапана. Обозначение: широкая фаска снаружи, фаска внутри 17. Гидравлический тарельчатый толкатель

4-ЦИЛИНДРОВЫЙ БЕНЗИНОВЫЙ ДВИГАТЕЛЬ Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снять верхний кожух зубчатого ремня. 2. Снять крышку головки блока цилиндров. 3. Установить коленвал в положении ВМТ для 1 цилиндра (см. подраздел 2.5.2). Предупреждение Положение коленвала двигателя больше не изменять. 4. Ослабить зубчатый ремень и снять сверху с зубчатого колеса распредвала (см. подраздел 2.5.1). 5. Заклинить распредвал спереди шипом. Для этого вставить подходящий шип или прочную отвертку в отверстие зубчатого колеса распредвала и упереть в верхний край головки блока цилиндров. Для того чтобы избежать повреждения уплотняющей поверхности головки блока цилиндров, подложить деревянную прокладку. Прочно удерживая отвертку, ослабить болт крепления распредвала. Отвинтить и снять зубчатое колесо распредвала, в случае необходимости вбить легкими ударами резинового молотка. Снять шпонку с распредвала. 6. Пометить все крышки коренных подшипников. Четыре крышки, справа-налево, смотря по ходу движения, пометить цифрами от 1 до 4. 7. Снять крышки 1 и 3. Затем отвинтить крест-накрест попеременно крышки 2 и 4. 8. Вынуть распредвал. Предупреждение Если будут выниматься тарельчатые толкатели, их надо пометить для того, чтобы снова можно было установить на прежние места. Складывать тарельчатые толкатели поверхностью скольжения (смещая в сторону распредвала) вниз.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Перед установкой при необходимости
можно проверить биение распредвала в заводских условиях. Граница износа:
0,01 мм.
2. Если на
двигателе с большим пробегом или шумами в приводе клапанов вновь будет
устанавливаться прежний распредвал, рекомендуется проверить осевой
зазор. Граница износа: 0.15 мм. Измерение проводится при снятых тарельчатых
толкателях и установленных первой и последней крышках коренных подшипников.
3. Установить новое уплотнительное
кольцо распредвала. Предварительно смазать маслом губы и внешний край
уплотнительного кольца.

4
Сделать пробную установку крышек подшипника,
обращая внимание на положение центров. Крышки должны быть установлены
так, чтобы отверстия крышек и головки блока цилиндров совпадали
При
этом обращать внимание на метки.

5. Если снимались тарельчатые толкатели,
установить их на прежние места. Тарельчатые толкатели смазать тонким
слоем масла и при установке не перекашивать.

Предупреждение
Тарельчатые
толкатели местами менять нельзя!

6. Смазать маслом и установить распредвал.

Предупреждение
При этом кулачки
1 цилиндра должны быть направлены вверх. Установить крышки подшипников
согласно меткам. Обращать внимание на положение центров.

7. Затянуть крышки 2 и 4 крест-накрест
моментом 20 Н·м.

8. Установить 1 и 3 крышки и затянуть
моментом 20 Н·м.

9. Установить шпонку распредвала.
Установить приводную шестерню и затянуть моментом 80 Н·м, удерживая
при этом зубчатое колесо шипом.

10. Надеть зубчатый ремень на зубчатое
колесо распредвала, обращая внимание на правильное положение промежуточного
вала и виброгасителя (см. подраздел 2.5.2).

11. Натянуть зубчатый ремень (см.
подраздел 2.5.1).

12

Установить новую прокладку крышки
головки блока цилиндров, осторожно затянув болты крышки моментом 10
Н·м.

13. Установить ограждение зубчатого
ремня.

Предупреждение
Если будут
установлены новые тарельчатые толкатели, двигатель в течение примерно
30 минут запускать нельзя, в противном случае клапана упрутся в
поршни!

Как заменить датчик распредвала ВАЗ 2115 — пошаговая инструкция

1. Заглушите мотор если он работает.

2. Снимите «-» клемму АКБ .

3. Отсоедините разъем питания датчика фаз.

4. Головкой на «10» откручиваем болт крепления датчика распредвала.

5. Достаем датчик, производим визуальный осмотр, а также при необходимости проверяем его по вышеописанному принципу. Если ДПРВ неисправен — замените его новым.

6. Сборка производится в обратном порядке. После замены заведите мотор и проверьте не горит ли «Чек». Сделайте тестовый заезд для того, чтобы проверить что все в норме.

• Peugeot
  • 206
  • 307
  • 308
• Renault
  • Duster
    • Двигатель и его системы
    • Кузов и система отопления
    • Трансмиссия
    • Общее
    • Тормозная система
    • Подвеска
    • Электрика
  • Kaptur
    • Двигатель и его системы
    • Кузов и система отопления
    • Общее
    • Подвеска
    • Тормозная система
  • Logan
    • Двигатель и его системы
    • Общее
    • Кузов и система отопления
    • Подвеска
    • Тормозная система
    • Трансмиссия
    • Электрика
  • Megane
    • Двигатель и его системы
    • Комплектации
    • Кузов и система отопления
    • Топливо и ГСМ
    • Тормозная система
    • Трансмиссия
    • Ходовая
    • Электрооборудование
  • Symbol
• Lada
  • Granta
    • Двигатель и его системы
    • Общее
    • Кузов и система отопления
    • Электрика
    • Тормозная система
    • Подвеска
    • Трансмиссия
  • Largus
    • Двигатель и его системы
    • Кузов и система отопления
    • Общее
    • Подвеска
    • Тормозная система
    • Трансмиссия
    • Электрика
  • Kalina
    • Двигатель и его системы
    • Кузов и система отопления
    • Общее
    • Подвеска
    • Тормозная система
    • Трансмиссия
    • Электрика
  • Vesta
    • Двигатель и его системы
    • Общее
    • Тормозная система
  • Priora
  • 2112
    • Двигатель и его системы
    • Кузов и система отопления
    • Общее
    • Подвеска
    • Тормозная система
    • Трансмиссия
    • Электрика
  • 2114
    • Двигатель и его системы
    • Кузов и система отопления
    • Общее
    • Подвеска
    • Тормозная система
    • Трансмиссия
    • Электрика
• Fiat
• Chevrolet
  • Aveo
  • Cobalt
  • Lacetti
  • Lanos
  • Niva
• Сервисы
  • Проверка комплектации по ВИН-коду Ситроен и Пежо
  • Код разблокировки магнитолы
  • Вопрос специалисту!
  • Расчёт окупаемости газового оборудования
  • Составление договора купли-продажи
• Эксплуатация
• ПДД
• О проекте

CarFrance.ru » Lada » 2114 » Двигатель и его системы » Проверяем датчик распределительного вала на ВАЗ-2114 при помощи тестера или мультиметра

Замена прибора

Демонтаж детали не представляет сложности. Находим его за фильтром воздуха. Корпус датчика фазы закрепляется болтом.

Вначале отключим клеммы от аккумуляторной батареи. В этом случае электронный блок будет обесточен. Память блока управления обнуляется.

Если не отключить бортовую сеть, то не почувствуем разницу. После замены блок будет поддерживать режим, как и при неисправном датчике фаз. Управление процессом нормализуется лишь после нескольких пусков двигателя.

Инструмент и материалы для снятия датчика имеются в арсенале каждого автомобилиста. Надо приготовить ключ на десять, герметик, спирт, ветошь. Откручивать болт крепления удобно ключом с накидной головкой. Герметик возьмите фирмы ZOLLEX. Он рассчитан на температуру до 350°С.

Замена датчика займет 10 минут. Первым делом отсоединяем колодку проводов от датчика фаз. Для этого одной рукой необходимо отогнуть фиксатор, а другой — вытянуть проводку. Далее откручиваем единственный болт. Он находится с обратной стороны. Вынимаем корпус запчасти.

Нельзя прикладывать большое усилие при снятии ДФ.

Тем более не следует использовать слесарный инструмент ударного типа. Пластмассовый корпус может потрескаться. Остатки попадут внутрь.

Перед установкой нового устройства надо очистить посадочное место. На стыковочное кольцо наносим тонкий слой герметика. Выдерживаем несколько минут. Ставим датчик распредвала на место. Прикручиваем болт.

Смело подключаем провода. Окисленные контакты на штекере очищают спиртом. Распиновка проводов не нарушится. На ВАЗ 2115 предусмотрен замок. При подключении клеммника следите за фиксатором. Защелка должна войти в зацепление.

Вот и все. Не забываем подключить клемму на аккумулятор. Включаем зажигание. Заводим автомобиль и наблюдаем за панелью приборов. Индикатор должен потухнуть через секунду после завода. Это означает, что замена произведена удачно.

Конечно, главный тест ВАЗ 2115 пройдет на дороге. Поэтому включаем передачу и наслаждаемся рычанием мотора. Если проблема решена, то двигатель восстановит былую резвость, а машина — динамику разгона.

Стоимость ДФ

Стоимость датчика фаз на сегодняшний день колеблется в пределах 300 рублей, цена несущественная, так что особых затрат при установке нового агрегата не возникнет.

Вот как поменять датчик фаз ВАЗ 2114 без особых затрат за короткий промежуток времени. Теперь определенные цикла работы двигателя будет строгими и бесперебойными. Удачной Вам дороги и приятных попутчиков!

1. Инструменты
2. Замена

Не редко владельцам 8 клапанной ВАЗ 2114 приходится выполнять замену сальника распредвала. Такая необходимость возникает при обнаружении потеков масла через данный элемент.

Шестеренка распредвала

Замена

Увы, не всегда визуальный осмотр позволяет получить ответ на вопрос о неработающей датчике фаз. Потому вам предстоит провести демонтажные работы, осмотреть и при необходимости заменить устройство.

Демонтированный ДФ

Приступать к демонтажу ДФ можно только при условии, что аккумуляторная батарея выключена. В противном случае может сгореть не только датчик, но и вся проводка, весь автомобиль.

Приступаем к работе. Процедура замены ДФ на 8-клапанном и 16-клапанном двигателях несколько отличается, потому обе ситуации мы рассмотрим отдельно.

Замена ДФ на 8-клапанном двигателе

1. Первым делом определяем, где же наш датчик находится. А располагается он вверху двигателя, справа около воздушного фильтра.
2. Фиксация устройства осуществляется с помощью одного болта. Открутить его вам поможет обычный гаечный ключ на 10 миллиметров.
3. Открутив крепежный элемент, извлеките датчик распределительного вала.
4. Обязательно закройте гнездо, куда вставляется девайс. Это позволит предотвратить попадание мусора и посторонних предметов. Тем самым вы гарантируете себе правильную работу нового устройства.
5. Взяв девайс в руки, визуально изучите его текущее состояние согласно инструкциям, приведенным выше.
6. Если на поверхности скопилась грязь, пыль, удалите ее, использую обычную сухую ветошь из хлопчатобумажной ткани. Вытрите устройство, избавившись от влаги и загрязнений, после чего попробуйте поставить его на место.
7. В случае, если указанные выши ошибки вновь показались на экране вашего бортового компьютера, придется извлекать устройство и ставить на его место новое.
8. В некоторых, очень редких ситуациях, даже замена измерителя не позволяет избавиться от проблем. Это связано со сдвигом напрессованной контролирующей шестеренки. Случается редко, но кто знает, может подобная ситуация — это именно ваш случай. Исправить подобную поломку можно только с помощью специализированного оборудования. Решить проблему своими руками даже при желании невозможно.
9. Несколько чаще ошибки ДФ возникают из-за того, что ремень ГРМ был неправильно установлен в процессе замены, либо он оказался слишком растянут в результате установки или длительной эксплуатации.

Пробираемся к устройству

Замена ДФ на 16-клапанном двигателе

Если вы имеете дело с 16-клапанным силовым агрегатом, тогда процедура демонтажа и замены поврежденного датчика распределительного вала будет выглядеть несколько иначе.

1. Располагается искомый девайс с лицевой части под воздушным коллектором. Ищите устройство в непосредственной близости от шкива первого распределительного вала.
2. Теперь, когда местоположение девайса определено, можно приступать к демонтажным работам.
3. Снимите решетку радиатора.
4. Удлинителем с головкой на 10 миллиметров открутите два крепежных элемента.
5. Визуально изучите состояние измерительного устройства, убедитесь в чистоте контактов и целостности проводки.
6. При обнаружении дефектов на старом датчике, поставьте на его место новый.
7. В процессе замены, ни в коем случае не используйте дополнительные герметики или уплотнительные средства, поскольку датчик постоянно находится в очень агрессивной среде, где регулярно меняется температура. Лишние составы способны спровоцировать поломку масляной системы и даже всего двигателя.

Проверка работоспособности

Итак, вам удалось заменить ДФ. Работа не сложная, но имеет свои нюансы. Сложнее всего — добраться до искомого устройства. Все остальное — дело пары движений.

Но поставить новый ДФ — мало. Нужно еще убедиться, что устройство работает и посылает необходимую информацию на ваш электронный блок управления.

Для проверки нужно:

• Вернуть на аккумулятор минусовую клемму;
• Запустить двигатель;
• С помощью сканера или контроллера проверить машину на наличие ошибок;
• Прислушаться к работе силового агрегата, который должен функционировать стабильно без признаков неисправностей;
• Проверить приборную панель, чтобы там не горела лампочка Check;
• Порадоваться в случае правильно проведенной замены.

Практика показывает, что в случае с 16-клапанным двигателем работа занимает несколько больше времени по сравнению с 8-клапанными силовыми агрегатами. В любом случае, на проверку и замену у вас должно уйти не более часа.

Работа инжекторного двигателя

Нормальная работа двигателя внутреннего сгорания обусловлена слаженным действием всех узлов. Процесс сгорания топлива регулируется электронным блоком. Применяются такие системы, отвечающие за работу инжекторного мотора 2115, 2114 моделей:

• подготовка воздуха;

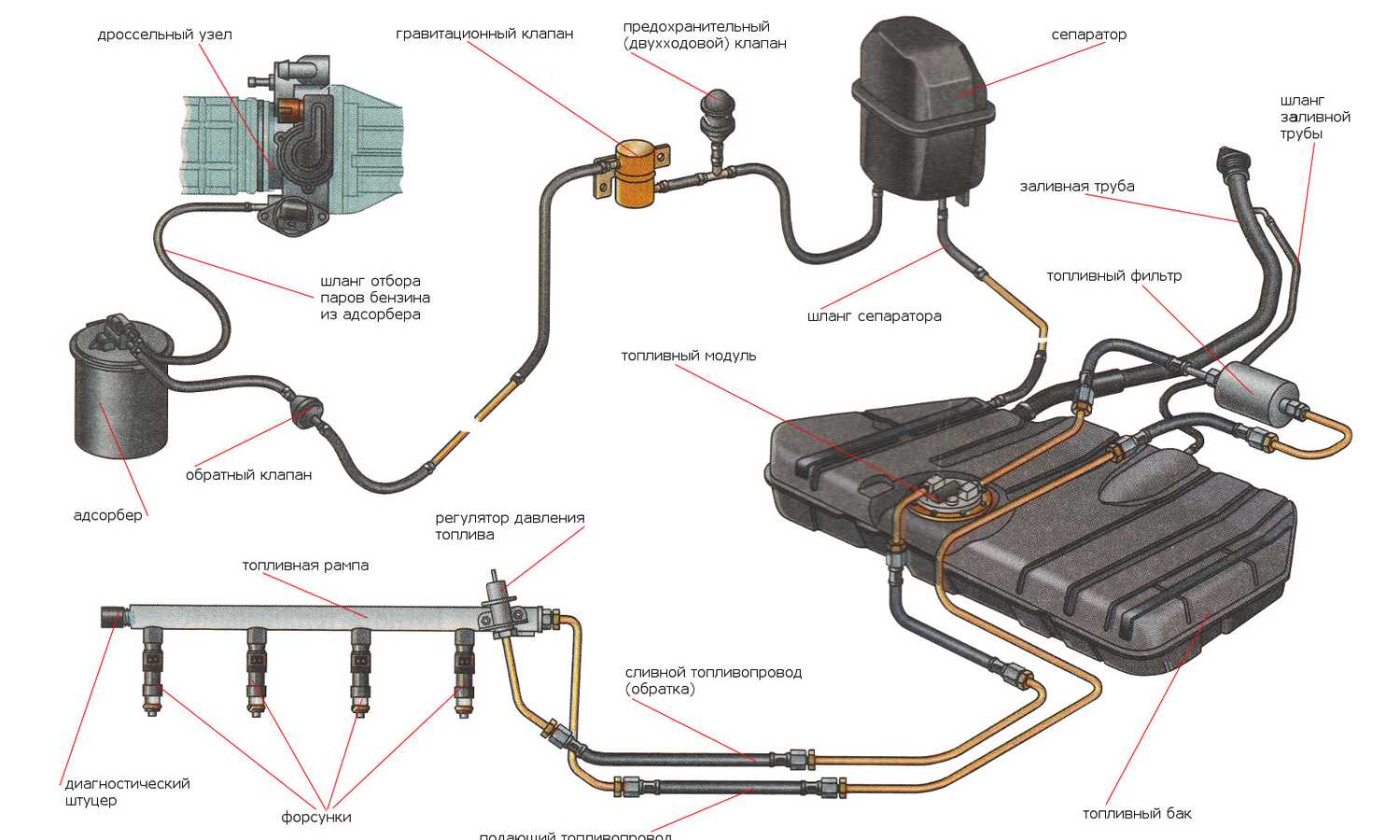

• топливоподача;
• электронная система управления двигателем (ЭСУД);
• зажигания;
• газораспределения;
• выхлопная;
• охлаждения;
• маслосистема двигателя.

Система ЭСУД на автомобиль Приора или ВАЗ 2115 управляется электронным блоком управления (ЭБУ). Стабильная работа блока во многом зависит от состояния датчиков. ЭБУ обрабатывает информацию, полученную от различных источников. На основании анализа выдается команда на открытие форсунок.

Датчик положения распредвала указывает процессору на реальное расположение поршней в данный момент. Принцип действия основан на эффекте Холла. При приближении зубьев шестерни к устройству на выходе появляется электрический сигнал. В Приоре и других автомобилях шестерню устанавливают на вал управления клапанами. Она посажена на шпонку. На шестеренке распределительного вала отсутствует один зуб.

Впадина выставляется напротив датчика. Нельзя допускать смещения метки. Такие положения распределительного механизма соответствуют выдвижению поршня первого цилиндра в верхнюю мертвую точку.

При изменении положения распредвала ВАЗ 2114 возникает переменное магнитное поле. Чувствительный элемент формирует импульсный сигнал. ЭБУ подсчитывает количество импульсов и выдает необходимые команды.

Признаки отказа устройства

Неисправность датчика фаз приведет к нарушению сигнала. Контроллер ЭСУД проводит опрос ДФ в течение 4-5 минут. Если сигнал не появился за указанный период, то блок переходит в режим двойного впрыска топлива.

При отказе фазового индикатора контроллер опрашивает лишь датчик положения коленчатого вала. В этом случае бензин подается одновременно в два цилиндра. При этом возрастает потребление топлива примерно на 10%.

Поломка датчика фаз приводит к ряду других неприятностей. Необходимо сделать ремонт. Признаки неисправности двигателя:

1. Повышенное потребление бензина.
2. Сбои диагностики автомобиля.
3. Нарушение динамики разгона ВАЗ 2115.
4. Трудный старт. Двигатель запускается через 4-5 секунд.
5. После пуска высвечивается лампа Check Engine.
6. Выпадает ошибка Р0343 или 0340 при диагностике.

Перед осмотром датчика следует убедиться в исправности остальных деталей. Сбои возникнут из-за обрыва ремня ГРМ, расшатанной шестерни распределительного вала, неправильной установки меток.

Часто ошибка датчика 0343 связана с окислением контактов или обрывом проводов. Перед выбраковкой указателя фаз убедитесь в целостности проводки. Замеры сопротивления в цепи проводят мультиметром.

Неисправность датчика фаз определить самому трудно. Лучше провести диагностику на СТО. Проверка датчика выполняется на компьютере.

Если автомеханик поставил неутешительный диагноз, то отправляемся в магазин. Следует знать, что можно нарваться на некачественные запчасти или подделки. Специалисты советуют приобретать датчики фирмы Bosch или калужского завода.

Датчики фаз для 8- и 16-клапанных двигателей отличаются. Поэтому при покупке укажите продавцу тип вашего двигателя. Наилучшим вариантом будет поход на автомобильный рынок со своим оригиналом. Если после замены снова выскочит ошибка датчика, верните его.

Как проверить датчик фаз?

Если на ВАЗ 2114 выходит из строя датчик положения распределительного вала, то обязательно появится одна из ошибок (0340 или 0343). Осуществить проверку прибора можно с помощью тестера

Обратите внимание на то, что на 8-ми и 16-тиклапанных моторах устанавливаются различные типы датчиков. Имеются отличия и в проведении диагностики

Алгоритм проверки на 8-миклапанном моторе:

1. Подаете питание на вывод «Е» устройства.
2. На сигнальном «Е» проводите замер напряжения – его значение должно быть около 0,9 Вольт.
3. Поднесите металлический предмет (например, отвертку) к чувствительному элементу датчика.
4. При уменьшении напряжения до 0,4 Вольт можно говорить о том, что устройство полностью исправно. Если же оно равно нулю или не изменилось, имеется поломка прибора.

Алгоритм проверки ДФ на 16-тиклапанном моторе:

1. Подключаете питание к выводу «Е».
2. На сигнальном проводе датчика распредвала ВАЗ 2114 «В» должно быть напряжение около 0,4 Вольт.
3. Проделывая операции, аналогичные тем, которые были описаны выше, необходимо замерить напряжение. В случае, если датчик фаз исправен, оно вырастет до 0,9 Вольт.
