Регулировка клапанов ваз 2107 инжектор своими руками (фото и )

Как самостоятельно отрегулировать клапаны на ВАЗ 2107 инжектор

Регулировка клапанов двигателя ВАЗ 2107 инжектор своими руками – процедура достаточно сложная в части точности ее выполнения. Обычно ее выполняют по регламенту – через каждые 15-20 тыс. км. пробега. Но если в процессе эксплуатации автомобиля ВАЗ 2107 появляется характерный регулярный цокот в моторном отсеке – значит, клапана требуют внеплановой регулировки.

Кроме устранения повышенного шума в двигателе ВАЗ 2107 инжектор, отрегулировать нужно еще и для предотвращения преждевременного износа деталей мотора. Для выполнения этой работы понадобится следующий инструмент:

Ключи
- на 10;
- 13/17 – 2 шт.;
- на 38 для коленвала;
Специальный щуп толщиной 0,15 мм;

В самой процедуре регулировки клапанов на двигателе ВАЗ 2107 инжектор ничего сложного нет. Главное, что необходимо помнить – все работы нужно выполнять на полностью остывшем моторе. В первую очередь, при помощи ключа на 10 необходимо открутить 8 гаек и снять крышку головки блока. Тем самым мы получим доступ к регулировочным винтам клапанов. Прежде чем приступить к регулировке, нужна определенная настройка положения коленчатого вала. Выполняется она при помощи ключа на 38, путем проворачивания коленчатого вала до совмещения меток на звездочке и на головке блока.

При этом необходимо также проверить натяжение цепи и в случае ее ослабления – подтянуть.

Регулировка натяжения цепи ВАЗ 2107 своими руками – задача предельно простая. Ослабив гайку плунжерного натяжителя, находящуюся под выпускным патрубком, ключом на 38 проворачиваем коленвал до появления максимального сопротивления. Удерживая его от произвольного вращения, ключом на 13 фиксируем гайку натяжителя.

Такое положение коленвала ВАЗ 2107 инжектор соответствует положению четвертого цилиндра в верхней мертвой точке. При этом бегунок распределителя будет направлен в сторону контакта, соответствующего 4 цилиндру. В таком положении регулируются следующих клапанов:

Впускной и выпускной на четвертом (седьмой и восьмой кулачки);
Выпускной на втором (четвертый кулачок);
Впускной на третьем (шестой кулачок) цилиндре;

В первую очередь, при помощи щупа или специального прибора проверяем зазор. Если щуп входит с незначительным усилием и дальше свободно двигается – зазор нормальный и в регулировке не нуждается.

В противном случае необходимо при помощи ключа на 17 отпустить фиксирующую гайку, после чего ключом на 13 поворачивается регулировочный болт и выставляется нужный зазор. Повторно проверив правильность регулировки клапанов щупом, фиксируют положение регулировочного болта, удерживая его от смещения и одновременно фиксируя гайкой.

Проверив и отрегулировав все клапана, соответствующие установленному положению, меняют порядок цилиндров путем проворачивания коленвала на 60 градусов. При этом бегунок распределителя должен быть направлен в сторону контакта первого цилиндра. В таком положении нужно отрегулировать зазоры оставшихся клапанов:

Впускной и выпускной первого;
Впускной второго;
Выпускной третьего цилиндров.

Порядок регулировки зазоров клапанов полностью аналогичен описанному ранее. После того, как вы отрегулировали все клапана, рекомендуется 1-2 раза провернуть коленвал ключом на 38 и выполнить контрольную проверку. Если все нормально, можно смело устанавливать на место крышку головки, крышку распределителя, и заводить двигатель вашего ВАЗ 2107. Если работа выполнена качественно – цокот должен исчезнуть. Если же этого не произошло, значит, есть и другая проблема. Можно попробовать диагностировать и устранить ее своими руками, или же обратиться за помощью к квалифицированным специалистам.

Стоит ли брать на себя

Узнав, сколько стоит замена маслосъемных колпачков на двигателе, вы наверняка начнете интересоваться сложностью технологии и перечнем требуемого инструмента. И действительно – сальники стоят всего ничего: порядка 500-1 000 рублей, почему бы их не заменить самому?

Спешим предостеречь от такого искушения сэкономить. Теория – теорией, а практика – практикой:

Выполняя операцию первый раз, наверняка встретятся непонятные моменты, а смекалка сработает не вовремя. К примеру, как вам вылетевший в область подкапотного пространства сухарь или упавший в цилиндр клапан.
Собрать БМВ-шную систему Valvetronic или ее аналоги на других машинах и отрегулировать узел с первого раза вряд ли получится.

Обратная сторона – наработав опыт, вы точно выполните задачу качественнее многих сервисменов. Косяки с их стороны – явление не редкое. Например, многие повреждают рабочую кромку маслосъемного колпачка, отчего служит он не долго.

Если решили действовать в одиночку, рекомендуем выделить не 2-3 часа, как пишут на многих лендингах частных сервисов, а целый день, а лучше – два. В первый раз на 16-клапанную голову уходит от 10 до 14 часов.

Регулировка клапанов на ВАЗ 2107

Регулировка клапанов на ВАЗ 2107 не отличается сложностью. Тем не менее вам будут необходимы некоторые запчасти и материалы, а также подробная инструкция.

Необходимые инструменты и материалы

Прежде чем приступить к регулировке клапанов, необходимо обзавестись следующими инструментами и материалами:

Набор щупов для регулировки зазоров (либо микрометр и рейка). Это основной инструмент в работе. Он должен быть хорошего качества, не стоит покупать щупы сомнительного производителя.
Набор рожковых ключей среднего размера (10–19 мм).
Прокладка клапанной крышки. Прокладку лучше выбирать хорошего производителя: Corteco или Elring.
Чистая ветошь или бумажные полотенца.

Инструкция по регулировке клапанов

Регулировка клапанов производится на двигателе температурой не более 20 oC. На горячем двигателе невозможно произвести качественную регулировку клапанов — это связано с расширением металла при нагреве. Для определения температуры двигателя положите ладонь на клапанную крышку — она не должна чувствовать тепло, от металла клапанной крышки должна исходить прохлада. Работа выполняется в следующем порядке.

Снять воздушный фильтр вместе с корпусом, затем открутить 8 гаек, крепящих клапанную крышку к блоку двигателя.
Сняв клапанную крышку, видим звезду распределительного вала и коромысла клапанов. Перед регулировкой клапанов необходимо установить четвёртый цилиндр двигателя в верхнюю мёртвую точку (ВМТ). Для этого проворачиваем коленчатый вал по часовой стрелке до тех пор, пока метка на звезде распределительного вала не совпадёт со специальным отливом под клапанной крышкой, а метка на шкиве коленчатого вала — со специальной меткой на блоке двигателя.
После выставления четвёртого цилиндра в ВМТ берём в руки щуп и проверяем зазор между кулачком распределительного вала и коромыслом клапана на кулачках №6 и 8. Номера кулачков считаются по порядку от звезды. Тепловой зазор клапанов на ВАЗ 2107 должен быть равен 0,15 мм.
Если зазор отличается от стандартного, то его необходимо отрегулировать. Для этого нужно ослабить нижнюю контрящую гайку, а верхней гайкой выставить необходимый просвет. После этого проверить щупом правильность регулировки. Щуп должен входить туго, но без заеданий.
Провернуть коленчатый вал на 180 градусов и произвести регулировку клапанов № 4 и 7.
Снова провернуть коленчатый вал на половину оборота и отрегулировать тепловой зазор на клапанах № 1 и 3.
И ещё раз провернуть коленвал на 180 градусов и отрегулировать тепловой зазор на клапанах № 5 и 2.

Таблица: порядок регулировки клапанов на двигателях ВАЗ

Угол поворота коленчатого вала	Цилиндр, находящийся в ВМТ	Номера регулируемых клапанов (кулачков)
0о	4	8 и 6
180о	2	4 и 7
360о	1	1 и 3
540о	3	5 и 2

Как самому изготовить приспособления

Пользоваться специальным приспособлением удобно, так как нет необходимости его держать руками, оно удерживает пружины сжатыми при помощи болта. Если нет такого приспособления, можно изготовить его своими руками. Для этого достаточно иметь два стальных квадратных прутка 10х10 мм, длиной 300 мм. Их нужно скрепить в трех точках, по концам и посередине, таким образом, чтобы между ними, на подобии рельсов, оставался промежуток 12 мм, тогда цена будет значительно дешевле. Итак:

Крепить можно любым способом; болтами, хомутами, сваркой, в местах крепления между прутками нужно поместить металлические пластинки толщиной 12 мм., которые и обеспечат необходимый зазор между прутами.
В зазор будет входить шток клапана при отжиме пружин. Для установки клапанов, вместо оправки, можно использовать стальную трубку длиной 120 мм, с внутренним диаметром 14 мм, и медную шайбу с отверстием, подобранным по ободу колпачка.

Предварительная подготовка

Перед началом работ желательно посмотреть видео, замена маслосъемных колпачков ВАЗ 2106, однозначно нужно тщательно вытереть поверхность верхней части блока и крышку головки. Для удобства нужно снять корпус воздушного фильтра. Карбюратор закрыть пленкой или тканью от попадания грязи за время работы. Выкрутить свечи, снять крышку с прокладкой.

Установить четвертый цилиндр в верхнюю мертвую точки при такте сжатия. Для этого коленчатый вал вращается до положения, при котором впускной и выпускной клапана четвертого цилиндра, остаются в закрытом состоянии до и после прохождения поршнем ВМТ. Это определяется по зазору клапана с коромыслом.

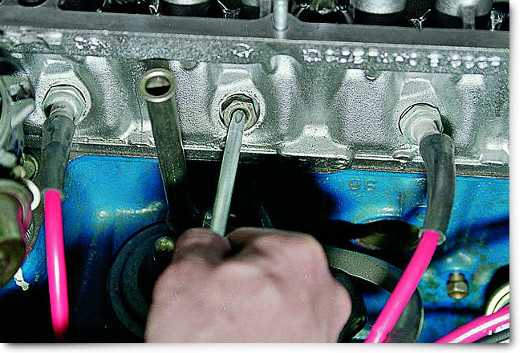

Положение поршня определяется замером любым стержнем через свечное отверстие. Проверить совпадение меток на звездочке и корпусе.

Отверткой разогнуть стопорную шайбу, накидным ключом17 мм. освободить, но не откручивать, гайку крепления звездочки к распределительному валу.
Накидным ключом13 ммоткрутить на два оборота колпачковую гайку фиксации натяжного устройства.
Максимально освободить цепь.
Открутить полностью гайку, аккуратно снять звездочку с оси распределительного вала.
Чтобы цепь не упала со звездочки, нужно ее обвязать проволокой и вместе со звездочкой подвесить на краю блока цилиндров.

Последовательность разборки

Итак:

Открутить девять гаек, удерживающих корпус распределительного вала, и снять его вместе с валом.
Отверткой приподнять прижимную пружину, с небольшим усилием вытащить нажимной рычаг, пружину выдвинуть из-под стопора и выбрать наружу.
Через свечное отверстие между днищем поршня и клапаном плотно вставляется мягкая проволока, чтобы клапан не падал при отжимании пружин. Чем выше будет часть штока, в которую вставляются фиксирующие сухарики, тем меньше нужно будет отжимать пружины для их установки.

Внимание! Не допускается удерживать клапаны твердыми предметами, появляется вероятность поцарапать поршень или цилиндр.

На ближайшую к клапану шпильку крепления корпуса распределительного вала, как на фото накручивается гайка, за которую захватом цепляется специальный съемник или конец самодельного приспособления. Оно с двух сторон охватывает шпильку, упирается в нижнюю плоскость гайки и ложится на верхнюю тарелку пружин.
Шток клапана с сухариками пропускаются между прутками приспособления.

Нажимаем на рычаг, пружины сжимаются, тарелка с сухариками уходит вниз, сухарики попадают в зону более узкой части штока, и получают возможность выйти из отверстия тарелки. Нужно пинцетом или плоскогубцами их выбрать.

Внимание! Запрещается сухарики вытаскивать руками, так как можно защемить пальцы.

Если сухарики залипли и не выходят при значительном сжатии пружин, нужно, слабыми ударами молоточком по тарелке, их выбить.

Приспособление освобождается и последовательно снимаются:

тарелка;
наружная пружина;
внутренняя пружина;
нижняя шайба внутренней пружины;
шайба наружной пружины.

Чтобы снять нижние шайбы, нужно их поддеть отверткой.

Плоскогубцами захватывается колпачок, покачивая, поднимается по штоку клапана.
Затем устанавливается новый маслосъемный колпачок, и клапан собирается в обратной последовательности.
Последовательно разбираются и собираются с новыми колпачками клапана четвертого и первого цилиндров.
После этого, придерживая звездочку, поворачивается коленчатый вал до перехода в ВМТ поршней второго и третьего цилиндров. Последовательно на их клапанах производятся аналогичные работы. Можно считать, замена масляных колпачков на ВАЗ 2106 произведена.

Ликбез

Конструкция маслосъемного колпачка

МСК представляет собой армированную резиновую втулку с пружиной, установленной в районе кромки. Функция сжимающего кольца – прижимать манжету к штоку клапана. Завышенные требования предъявляются не только к формам, но и к резине:

Стойкость к высоким и низким температурам (-40°C …+115°C).
Устойчивость к маслам.

Исходя из этого в качестве резинотехнического материала могут использоваться акрилатный каучук (ACM) или фтор каучук (FPM). Идеального варианта нет. У ACM – слабый показатель остаточной деформации при сжатии, у FPM – слабая стойкость к горячему пару и низким температурам.

Когда менять масляные колпачки

Исходя из цены, которую СТО выставляют за замену старых маслосъемных колпачков на новые, эти детали хотелось бы менять пореже. Есть список основных симптомов, когда точно требуется вмешательство:

Повышение расхода масла (в случае с BMW – это более 400 мл на 1 000 км).
Сизый дым при пуске на холодную, а в запущенных случаях – при перегазовках выше 2 500 об/мин.
Выхлоп пахнет горелым маслом.
Масляный ободок на свечах зажигания.

Характер «жора» масла при текущих сальниках особенный. Обычно двигатель берет смазку только на утро, при холодном пуске. При этом сразу после пуска идет слегка синий дымок из выхлопной, затем все приходит в норму.

Что будет, если ничего не делать

Масло в камере сгорания – это вред. Сокращается срок службы катализатора, и образуется кокс в рабочем пространстве цилиндра. Смазка, попавшая из-под колпачков, вредна вдвойне: коксуется стержень и тарелка клапана, из-за чего он неплотно закрывается и со временем прогорает. И тут уже раскоксовка двигателя димексидом не поможет.

Замена прогоревшего клапана возможна только на снятой ГБЦ. Цену этому вопросу вы можете посмотреть в таблице. Если к работам приступите поздно, потребуется мойка внутренностей. В качестве моющего вещества можно выбрать любой раскоксовыватель поршневых колец или димексид.

Однозначно лучше обнаружить проблему сразу, чтобы сделать все работы без съема «головы» и с минимумом временных затрат.

Замена маслоотражательных колпачков

Перед тем как поменять маслосъемные колпачки на ВАЗ-е (инжектор) необходимо:

Начинаем с первого цилиндра, так как он находится в верхней мертвой точке.

Порядок работы цилиндров на ВАЗ 2107 1й-3й-4й-2й, проворачивая, следите за цепью со звездочкой распредвала.

Несмотря на то, что ВАЗовская классика не сложна по конструкции, все же есть ряд операций, которые занимают уйму времени, но обойтись без них нельзя. Мастера на автосервисе быстрее не сделают, а платить деньги за несложную работу, которую можно выполнить самостоятельно не всегда хочется. Особенно, когда возникает острая необходимость, и эксплуатировать автомобиль практически невозможно.

Почему дымит мотор

Повышенное содержание дыма в выхлопных газах уже само по себе говорит о неполадках в газораспределительном механизме или цилиндро-поршневой группе. Точно определить источник дыма может помочь его цвет. В холодное время года за дым можно принять обычный пар, но повышенный расход масла и падение мощности четко направляют нас именно к этим механизмам.

Цвет дыма и его причина

Не нужно быть художником с тонким чувством цвета, чтобы отличить черную копоть от белой или сизой. Если автомобиль дымит черным дымом, и он не дизельный, то с полной уверенностью можно говорить о том, что мотор работает на богатой смеси.

В камеру сгорания попадает слишком много бензина и слишком мало воздуха, независимо от того, или инжекторный. Несгоревший бензин догорает уже в выхлопной трубе, оседая на ее стенках и выходит наружу в виде черной копоти, насыщенной вредными продуктами горения. Этот вопрос мы рассмотрим не сегодня, поскольку замена маслосъемных колпачков ваз 2107 — наша сегодняшняя тема.

Если дым белый, молочно-белый или желтоватый, то стоит обратить внимание на уровень антифриза в расширительном бачке. Если он ниже нормы — плохо дело

Прогорела прокладка блока цилиндров, и охлаждающая жидкость попадает в камеру сгорания, и вместе с отработанными газами выбрасывается наружу в виде клубов пара.

Если дым сизого цвета, и интенсивность его возрастает при увеличении нагрузки на двигатель — дело в маслосъемных кольцах, но чаще всего — в износе маслосъемных колпачков. Они расположены в головке блока цилиндров и не снимают с штоков клапанов лишнее , давая ему проникнуть в камеру сгорания. Их заменой мы и займемся.

Подготовительные работы

Сама по себе замена маслосъемных колпачков на ВАЗовской классике, ВАЗ 2107 в том числе — операция несложная, но она требует разборки ГБЦ почти полностью. Независимо от того, будем ли мы снимать головку, разбирать ее нужно еще на автомобиле. Демонтаж головки блока цилиндров при замене сальников клапанов необязателен, поэтому, если нет необходимости, мы не станем усложнять себе работу, а поменяем сальники прямо на двигателе. Для этого нам понадобятся несколько съемников и набор инструментов:

съемник для запрессовки и демонтажа колпачков;
съемник для рассухаривания клапанных пружин;
пруток из мягкого металла;
длинногубцы;
стандартный набор ключей;
пинцет.

Демонтаж маслосъемных колпачков

Для того, чтобы добраться до сальников клапанов, нам нужно будет разобрать практически всю ГБЦ и механизм газораспределения. Первым делом снимаем воздушный фильтр вместе с корпусом, крышку клапанного механизма. После этого выставляем коленвал двигателя по меткам ВМТ, метка на приводной шестерне ГРМ тоже должна совпасть с приливом на корпусе распредвала.

Сама по себе работа несложная, но однообразная. Зато теперь — никакого дыма, и новые сальники прослужат до следующего ремонта. Удачной работы!

Со временем маслосъемные колпачки ВАЗ 2107
теряют эластичность и изнашиваются, масло попадает в направляющие клапанов и цилиндры. Признаками такой неисправности являются грязные свечи, повышенный расход масла и дым из выхлопной трубы. В таком случае маслосъемные колпачки (сальники клапанов) нуждаются в замене.

Что такое маслосъёмные колпачки (краткое представление)

Колпачки или маслосъемные сальники предназначены предотвращать проникновение моторного масла в камеру сгорания. Прилегает плотно к клапану ГРМ (газораспределительный механизм), упреждая попадание масла под поршень. Функция их сводится к снятию масла с интенсивно работающего клапана.

Замена маслоотражательных колпачков

Изношенные сальники пропускают масло по штоку в камеру сгорания, где смешиваются с топливной смесью. Сгорая под поршнем, на седле и тарелке образуется нагар, что препятствует плотному закрытию седла. Осаждается нагар также на кольцах, верхней части цилиндра и днище поршня. Горючая смесь вкупе с моторной смазкой ухудшает качество горения, и в целом работу двигателя. Колпачки же резиновые, армированные втулкой и пружиной обжимают шток клапана уплотненной кромкой.

Самостоятельная замена уплотнителей потребует иметь под рукой инструменты:

Съёмник сальника.
Приспособление для снятия сухариков.
Пинцет, отвертки плоские (2 штуки), молоток, набор гаечных ключей, торцевых головок, трещотка, ветошь, пруток (до 8 мм из мягкого металла), пассатижи.
Оправку запрессовки новых уплотнителей.
Комплект новых сальников.

Когда наступает время замены

Со временем уплотняющий материал маслосъемных колпачков становится твердым. В результате он теряет свою упругость, что приводит к просачиванию масла в цилиндр. Эта же проблема возникает и при неисправности поршневых колец.

Колпачки меняют в тех случаях, когда утечка масла происходит без видимых мест. Следите за тем, как ведет себя выхлоп во время движения. Резко затормозите автомобиль двигателем, а затем также резко нажмите на педаль газа. Если это приведет к появлению густого дыма из глушителя, значит пора осуществлять замну сальников.

Густой дым сизого цвета может появляться на автомобиле и после длительной стоянки.

Если в дополнение к дыму вы наблюдаете повышение топливного расхода, снижение динамики мотора и проблемы во время запуска, это все может быть свидетельством об износе механизмов.

Установка маслосъемных колпачков:

Устанавливаем опорную шайбу пружин (если она была снята).
Наносим чистое моторное масло на рабочую кромку нового колпачка и стержень клапана.
Надеваем на стержень клапана специальную пластмассовую оправку (как правило, входит в комплект новых колпачков) так, чтобы она закрыла проточки на стержне.
Надеваем колпачок на стержень клапана. При отсутствии оправки колпачок следует надевать очень аккуратно, чтобы не порезать его об острые кромки проточек. Перед установкой с колпачка можно снять пружинку.
Легкими ударами молотка по оправке, напрессовываем колпачок на втулку клапана. Для напрессовки колпачка можно использовать торцовый ключ с глубокой двенадцатигранной головкой на 11 мм или шестигранной головкой на 12 мм.
Снимаем пластмассовую оправку.
Устанавливаем пружины, тарелку пружины и сухари в последовательности, обратной снятию.
Аналогично меняем маслосъемные колпачки остальных клапанов первого и четвертого цилиндров (их поршни находятся в положении ВМТ), после чего поворачиваем коленчатый вал двигателя на 180° и заменяем колпачки клапанов второго и третьего цилиндров.
Устанавливаем детали в последовательности обратной снятию, после чего регулируем натяжение ремня привода ГРМ.

Клапанная крышка

Клапанная крышка защищает газораспределительный механизм от внешних воздействий, а также предотвращает протечки масла. Прокладка клапанной крышки предназначена для уплотнения стыка крышки с головкой блока цилиндров. Она представляет собой полоску резины, по форме точно повторяющую контуры клапанной крышки.

Замена прокладки клапанной крышки

При наличии протечек масла из-под клапанной крышки прокладку следует заменить. Для этого необходимо снять клапанную крышку (как это сделать, вы уже знаете из раздела про регулировку клапанов) и прокладку. Новая прокладка укладывается без каких-либо специальных инструментов и приспособлений.

Прокладка клапанной крышки укладывается на поверхность головки блока цилиндров вручную, без каких-либо инструментов

Место установки необходимо тщательно отчистить от остатков старой прокладки и следов герметика. Новую прокладку укладываем на место и устанавливаем клапанную крышку на двигатель.

Порядок затяжки клапанной крышки

После установки клапанной крышки на двигатель её необходимо закрепить гайками к головке блока цилиндров. Для предотвращения перекоса, смещения и повреждения прокладки существует специальный порядок затяжки гаек. Суть этого процесса — затягиваем крепления от центра к краям.

Затягиваем центральную гайку.
Затягиваем вторую центральную гайку.
Затягиваем крайние гайки с одной стороны крышки.
Затягиваем крайние гайки с противоположной стороны крышки.
Затягиваем гайку на выступе клапанной крышки.

Соблюдая порядок затяжки гаек, вы гарантированно избегаете последующих проблем с утечкой масла из-под клапанной крышки.

Видео: установка прокладки клапанной крышки ВАЗ 2101–07

Регулировка клапанов на ВАЗ 2107 не представляет особой сложности, не требует специальных знаний (кроме этой статьи) либо специального инструмента. Её по силам осуществить автомеханику-любителю в собственном гараже. Не бойтесь делать свою машину сами, у вас обязательно получится.

Выводы

Не рекомендуется использование отвёрток при снятии сальников, чтобы не повредить втулку.
Снимайте обжимную пружину при надевании сальника на ножку клапана.
Обязательно смазывать внутреннюю поверхность втулки.
Прокручивая коленчатый вал и переходя на очередной цилиндр, не забывайте извлекать оловянный пруток из свечного гнезда.
На головке блока в месте крайних опор распределительного вала, следует нанести герметик.

Привлекательными, востребованными уплотнителями с позиций длительной эксплуатации, считаются колпачки на основе фтор-каучука. Свидетельством тому продукция «Goetze», «Elring» с ресурсом длительной эксплуатации.
