Быстрая замена цепи ГРМ на Шевроле Нива

Недавно ко мне приехал мой старый друг, на своей старенькой Шевроле Ниве с характерным звуком вытянутой цепи.

Предусмотрительно купив помимо комплекта ГРМ даже прокладку передней крышки, сальник коленвала и кило маринованного мяса. От такого предложения я не смог отказаться. Итак, Нива Шевроле замена цепи ГРМ и переднего сальника коленвала.

Для начала дадим двигателю остыть до приемлемой температуры. Снимаем патрубок, открутив болт на 10 и ослабив хомуты.

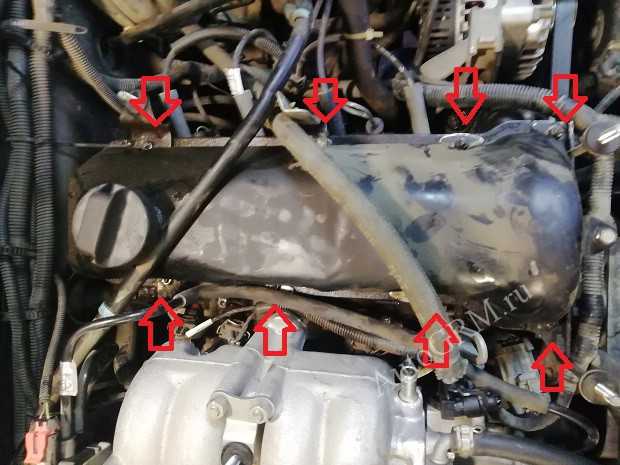

Далее откручиваем восемь гаечек на 10 и отводим в сторону тросик газа и все патрубки которые нам будут мешать, снимаем клапанную крышку.

Снимаем ремень кондиционера, открутив болт на 13 натяжного ролика.

За тем ослобляем три гаечки на 13 и один болт натяжного ролика ремня генератора и снимаем его.

Теперь самое интересное. Что бы открутить гайку шкива нам понадобится головка на 38. Поскольку удлиненная головка под обычный вороток не подлезает (мешает радиатор, а снимать его не хочется) используем под монтировку, аккуратно отпиленную от ступичного ключа кокой-то большой машины.

Все встаёт идеально. Откручиваем гайку и снимаем шкив коленвала.

Откручиваем обводной ролик.

Демонтируем усилительную пластину.

Откручиваем шесть гаек крепления передней крышки цепи ГРМ к блоку и три болта крепления к поддону и снимаем ее.

Выставляем верхнею мертвую точку. Шпонка на коленвале должна встать на против метки на блоке.

Метка на звездочки распредвала на против отлива корпуса распредвала.

Далее откручиваем маслоподводящею трубку и две гайки на 10 натяжителя цепи.

Далее откручиваем башмак натяжителя, успокоитель и снимаем цепь ГРМ.

Сравниваем новую и старую цепь ГРМ. Бывает и хуже.

Новый комплект ГРМ.

Устанавливаем на место цепь, успокоитель и башмак натяжителя. Натягиваем цепь от руки и проверяем совпадение меток.

Что бы после установки передней крышки ГРМ нам было удобно проконтролировать метки, находим на шкиве коленвала заводскую метку и отмечаем ее белым маркером. Эта метка в ВМТ должна быть на против центра датчика коленвала.

Ставим переднею крышку, шкив коленвала и натяжитель. Проверяем еще раз метки. Устанавливаем все снятые детали в порядке обратном снятию. Заливаем жидкости, заводим мотор инаслаждаемся.

Последствия неправильной установки и регулировки

• Появляются характерные посторонние щелчки в двигателе, которые становятся громче при увеличении скорости машины.
• Двигатель работает нестабильно даже на холостых оборотах.
• Время разгона машины значительно увеличивается, поскольку двигатель плохо реагирует на нажатие педали газа.
• Набор скорости идёт рывками, в ходе этого из выхлопной трубы могут вылетать клубы чёрного дыма.
• Износ клапанов многократно ускоряется, а если рассинхронизация валов слишком велика, клапана деформируются, а их гнёзда разбиваются.
• Неверная регулировка может привести и к обрыву цепи ГРМ. Она, в свою очередь, может пробить радиатор, сломать вентилятор и другие части двигателя.
• Двигатель постоянно перегревается, при этом расход моторного масла и антифриза может значительно возрасти.

Как видно из этой статьи, правильно выставленные метки ГРМ — залог долгой и бесперебойной работы двигателя. Ничего сложного в этом нет, сделать это сможет даже начинающий автолюбитель

Важно не торопиться, соблюдать указанную выше последовательность действий, а ещё нужно постараться не уронить стопорные шайбы звёздочек в поддон двигателя. Потому что достать их оттуда будет очень непросто

Пошаговая инструкция по самостоятельной замене ГРМ

Начинают ремонт с подготовки автомобиля к частичному разбору двигателя. Для этого машину устанавливают на яму или подъемник. Снимают защиту двигателя, сливают тосол из радиатора, демонтируют основной радиатор с вентиляторами охлаждения.Ослабляют крепление насоса гидроусилителя и генератора, снимают приводные ремни.

С кондиционером возможны 2 варианта: слить хладагент и демонтировать радиатор или аккуратно отвести его в сторону и подвесить, чтобы не оборвать шланги. Отсоединяем все шланги системы охлаждения, которые мешают в зоне ремонта. Снимаем воздушный фильтр, трос дроссельной заслонки, воздушный патрубок. В таком полуразобранном виде можно приступать непосредственно к замене цепи ГРМ.

Порядок действий по замене цепи Нива Шевроле:

1. Снимаем клапанную крышку на двигателе. С передней крышки откручиваем водяной насос, кронштейны генератора. Устанавливаем автомобиль на 5 передачу и ключом или головкой на 38 срываем болт крепления шкива на коленчатом валу. После снятия шкива болт можно закрутить обратно для прокручивания коленвала при установке фаз.
2. Откручиваем 7 болтов на передней крышке и 2 болта со стороны поддона двигателя. Снимаем успокоитель цепи. Специальным ключом отвинчиваем гайку крепления масляной магистрали гидронатяжителя и извлекают его из посадочного места. Здесь может понадобится ключ на 22.
3. Крышку аккуратно поддеваем отверткой и снимаем со своего места. Перед нами открывается доступ к механизму ГРМ. На этом этапе можно визуально оценить состояние цепи, успокоителя, звездочек.
4. Перед тем как менять механизм на новый, требуется выставить метки зажигания согласно заводским меткам. Для этого проворачиваем ключом коленвал до тех пор пока метка на коленвале не совпадет с меткой на корпусе двигателя, а метка на шкиве распредвала не встанет напротив прилива в верхней части корпуса распределительного вала. Поршень первого цилиндра должен находиться в верхней мертвой точке, что легко контролируется через свечной колодец.
5. Отгибаем отверткой фиксирующую шайбу. Откручиваем болт на 17 крепления звездочки распредвала и снимаем шкив вместе с цепью. Снимаем остальные звезды и оцениваем их состояние. Выработка может быть незаметна на первый взгляд, но все вместе дает реальное смещение на несколько градусов относительно нормального положения фаз ГРМ. Поэтому меняем весь узел в сборе.

1. Протираем ветошью посадочные места и стыки крышки от старых загрязнений. Можно использовать уайт-спирит для очистки и обезжиривания поверхностей. Сальник коленвала заменяем каждый раз при снятии передней крышки. Деталь копеечная, а замена достаточно трудоемкая.
2. Сборка механизма ГРМ происходит в обратном порядке. Первыми на свои места встают звездочки маслонасоса и коленчатого вала, на них надевается новая цепь. Её предварительно смазывают чистым маслом. Вращая шестерню маслонасоса, добиваются оптимального натяжения цепи и затем уже надевают на верхнюю звездочку. В идеальном варианте шкив распредвала должен сразу встать на шпонку, а метки совместиться. Если этого не произошло — допускается слегка провернуть коленчатый вал ключом.
3. Взводим натяжитель цепи и ставим его на свое место. Закручиваем болты и вытаскиваем чеку – механизм должен натянуться. Если все собрано правильно, то после нескольких оборотов метки на валах остаются на месте. При неправильной установке и нарушении фаз ГРМ провернуть коленвал невозможно или происходит убегание меток.
4. Окончательно затягиваем болты динамометрическим ключом до нужного момента. Загибаем стопорные шайбы. Устанавливаем переднюю крышку на прокладку или специальный герметик. Ставим на место помпу с новой прокладкой. Прикручиваем кронштейны, датчик положения коленвала, присоединяем масляную трубку.
5. Окончательно собираем автомобиль. Подсоединяем разъемы, устанавливаем радиатор, заливаем тосол, крепим генератор, насос ГУР, натягиваем поликлиновые ремни. Если ремни покрылись трещинами или появились следы износа их лучше сразу заменить.
6. Запускаем двигатель и внимательно наблюдаем за его работой. Не должно быть посторонних шумов, подтеков масла и антифриза. Лампа давления масла должна погаснуть сразу после пуска.

Что далее?

Автомобиль устанавливают на пятую передачу. Специальным ключом на 38 миллиметров срывают гайку на шкиве коленвала.

Выкручивают свечи и делают метки на коленчатом, а также на шестерне распределительного вала. Затем демонтируют шкив и откручивают крепления нижней лобовой крышки. Они находятся на поддоне двигателя. Откручиваются два крепежных болта успокоителя. Последний снимается тоже. Отгибаются фиксаторы шестерни маслонасоса. Дальше выкручивается болт головкой на 17.

Снимаются масляные магистрали с натяжителя посредством ключа для тормозных трубок. После потребуется из тройника открутить гайку датчика низкого давления масла. Для этого потребуется ключ на 22. Данная процедура нужна при использовании натяжителя «Пилот».

При помощи свечного ключа снимается тройник и взамен устанавливается датчик давления. Ключом на 10 откручиваются две гайки натяжителя. Последний убирается с места. Достается верхняя гайка. Ее можно достать пассатижами или трубчатым ключом.

На следующем этапе демонтируются все три шестерни, а также цепь. Отверткой вынимается старый сальник коленвала. Нужно тщательно протереть посадочное место сальника от грязи.

Понадобится чистая ветошь. Также желательно протереть крышку. После данных процедур запрессовывается новый сальник. Чтобы он зашел легко, понадобится предварительно смазать элементы маслом. В качестве оправки (чтобы деталь равномерно зашла в отверстие) применяют старый сальник.

Устанавливают новый башмак натяжителя. При этом нужно обеспечить минимальный зазор между болтом и корпусом. Натяжитель должен нормально ходить по болту, при этом не люфтовать. Только так возможна правильная натяжка цепи газораспределительного механизма.

Надеваются шестерни масляного насоса и коленвала. При этом не стоит забывать про установку стопорных и дистанционных шайб. Шип шайбы-фиксатора следует загнуть под прямым углом. После затягиваются болты. Если шип с трудом заходит в шестерню, его нужно слегка подточить.

Шестерня одевается на распределительный вал. Метки на задней части шестерни должны совпадать с теми, что на головке. Монтируется новый успокоитель и выставляется коленвал в положение верхней мертвой точки. Для этого есть метка. Она расположена напротив шпоночного паза.

Новая цепь перед установкой смачивается моторным маслом. Нужно уметь правильно ее надевать. Цепь надевается от коленвала, дальше проходит через маслонасос и направляется к распредвалу. Такая схема установки позволит обеспечить равномерное натяжение. При этом вращать можно только вал маслонасоса.

Устанавливается натяжитель. Привалочные поверхности нужно смазать герметиком. При этом отверстие, которое есть в корпусе натяжителя (в нем проглядывается пружина) должно находиться по направлению вверх.

Что нужно для работ?

Внутреннее строение натяжителя

Цепь на Нива Шевроле изнашивает механизм ГРМ сильнее, чем ремень, поэтому придется заменить и звездочки. Старые шестерни будут неравномерно изнашивать новую цепь, что приведет к проскакиванию и разрыву. Конечно, это тяжелый механический труд. Но замена цепи проводится достаточно редко, поэтому можно заодно поменять сальники и прокладки, а также все сопутствующие изношенные детали.

В первую очередь необходимо приобрести новую цепь газораспределительного механизма (ГРМ) для Нива Шевроле. Чтобы убедиться в ее качестве, положите деталь плашмя и подержите на весу. Если концы провиснут больше чем на 1 см или провисание будет неодинаковым, от покупки лучше отказаться – скорее всего, цепь уже поработала.

Также придется купить:

• три шестерни – коленвала, распредвала и маслонасоса;
• башмак натяжителя цепи;
• успокоитель;
• натяжитель цепи Нива Шевроле;
• датчик аварийной сигнализации давления масла;
• лобовой сальник;
• прокладку головки блока цилиндров и прокладку помпы.

Расположение и Замена

Данная деталь расположена с пассажирской стороны в подкапотном пространстве на двигателе под патрубками системы охлаждения.

В случае большого растяжения его необходимо заменить на новый, для этого нужно провести следующий порядок действий:

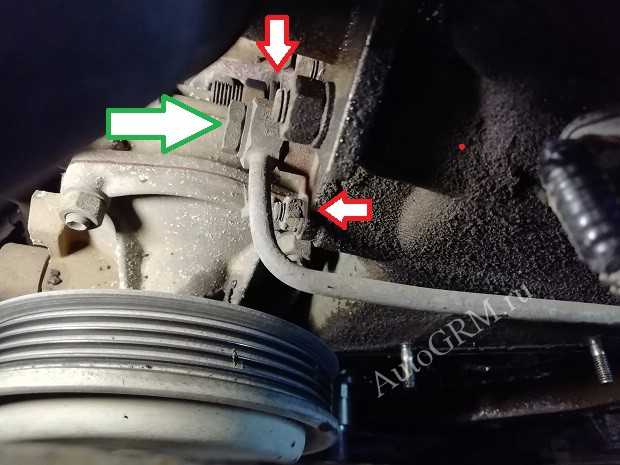

1. Берем ключ на десять и откручиваем трубку благодаря которой в натяжитель поступает жидкость
2. Затем этим же ключом откручиваем пару гаек которые крепят  данную деталь к корпусу двигателя
3. После этого устройство нужно вытащить месте с прокладкой, которую необходимо так же заменить на новую

Ремонту старый гидронатяжитель цепи Нива Шевроле не подлежит поэтому его придется менять на новый.

Сборка

Чтобы произвести обратную сборку проделываем следующие действия:

1. Берем новую деталь, и останавливаем на свое место
2. Берем два болта и прикручиваем устройство к двигателю
3. Присоединяем трубку по которой происходит подача жидкости

Ближе к ста тысячам пробега, даже если будут отсутствовать посторонние шумы в районе двигателя, то в любом случае деталь нужно проверить на наличие растяжения и повреждений.

Замена цепи и метки ГРМ Шевроле Нива

Замена цепи ГРМ Нива Шевроле выполняется в несколько этапов, причем важным является процесс выставления меток. Метки ГРМ Нива Шевроле представляют собой отверстия и специальные виды насечек, расположенные на шкивах газораспределительного механизма.

Именно по этим меткам на шкивах и выставляют цепь привода ГРМ. Это помогает не только зафиксировать цепь, но и является гарантией того, что механизм газораспределения будет работать правильно, не произойдет сбоя фаз и т.д.

Общий порядок установки фаз ГРМ:

• приготовление необходимых инструментов (отвертка, инструмент для проворачивания коленчатого вала, ключи на «8» «10» и «13»;
• установить автомобиль Нива Шевроле на смотровую яму;
• ставим автомобиль на ручной тормоз, подложив под колеса упоры;
• открыть капот и демонтировать вентилятор, отвести в сторону радиатор (или слить тосол и снять радиатор), открутив крепежные болты, извлечь патрубок воздуховода;
• открутив крепежные крепления крышки клапанов, снять крышку;
• выставление фаз по меткам, вращая шкив коленчатого вала до совмещения метки на шестеренке распределительного вала с меткой на конструкции подшипников;
• если цепь расположена правильно, то метки на шестерне коленчатого вала, совпадут с насечкой на крышке цепи приводного механизма распределительного вала;
• если метки не совпадают, продолжить установку и регулировку фаз.

• разогнуть специальные крылья опорной шайбы и ключом на «13» выкрутить крепежный болт, закрепляющий звездочку распределительного вала;
• включить первую передачу для исключения прокручиваний крепежного болта шестерни коленчатого вала во время его вывертывания;
• разогнуть крылья стопорной шайбы, открутив крепежный болт звездочки, вынуть его вместе со стопорной шайбой;
• демонтировать натяжитель цепи;

Еще раз отметим, что правильно выставленные метки ГРМ Нива значительно влияют на срок службы не только самого ГРМ, но и двигателя. При этом сбои в работе механизма газораспределения могут стать причиной серьезных неполадок самого ДВС

По этой причине предельно важно выставлять ремни и цепи строго по меткам

Как выставить на Шевроле Нива инжектор (с фото)

1. Автомобиль устанавливается на смотровую яму. Под задние колёса подкладываются противооткатные башмаки, включается ручной тормоз.
2. Капот автомобиля открывается, откручивается и извлекается вентилятор. Радиатор также откручивается и аккуратно отодвигается в сторону (охлаждающую жидкость оттуда сливать необязательно).

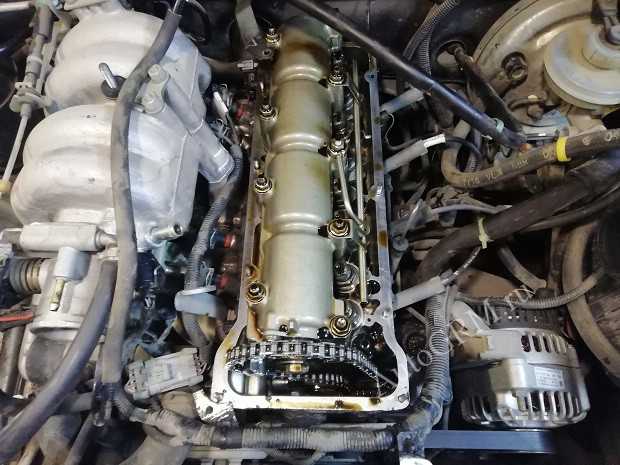

3. Открывается доступ к клапанной крышке двигателя. Её крепления откручиваются рожковым ключом, затем она аккуратно снимается. Появляется доступ к цепи ГРМ и верхней звёздочке распредвала. Шкив вала вращается специальным ключом до тех пор, пока метка на звёздочке распредвала не совместится с выступом на корпусе ГРМ.

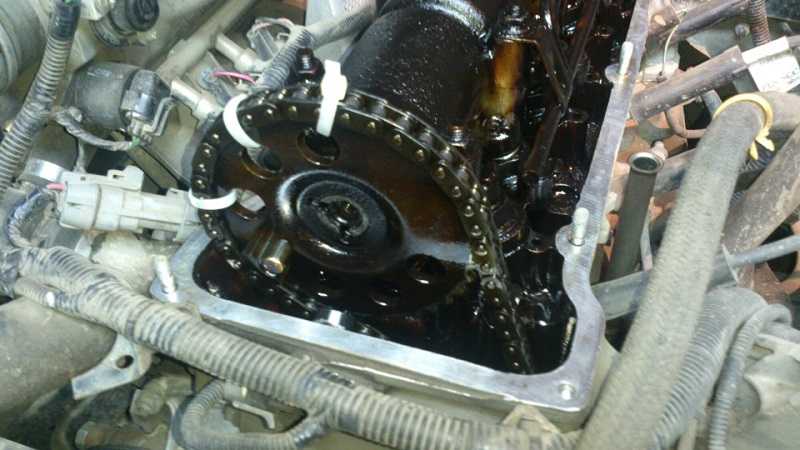

Метка на корпусе ГРМ совмещена с меткой на звёздочке распредвала

Натяжительные ролик извлечен, цепь можно снимать

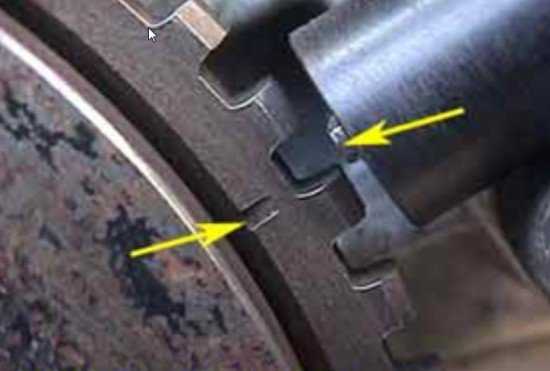

Метка на звёздочке коленвала точно совмещена с сердечником ДПКВ

Устройство и признаки неисправности цепи ГРМ на Ниве

Конструктивно двигатель ВАЗ 21214, устанавливаемый на Chevrolet Niva, аналогичен любому двигателю классических Жигулей. Отличия заключаются в применении гидронатяжителя в механизме ГРМ, гидрокомпенсаторов клапанов и однорядной цепочки вместо двухрядной. Кроме того, двигатель современного автомобиля оснащен впрыском топлива, кондиционером, гидроусилителем, что несколько осложняет ремонт.

Цепь в газораспределительном механизме считается надежнее зубчатого ремня. Она не рвется, имеет дополнительный запас прочности. Заводская инструкция предписывает производить замену на пробеге 100 тыс. км, или при первых признаках неправильной работы. При этом износу подвергается не только цепь, но и звезды распредвала и коленвала. Выработка и естественное растяжение цепи приводит к смещению фаз газораспределения и ухудшению работы двигателя.

Симптомы неисправностей ГРМ Шевроле Нива:

• периодически появляется ошибка двигателя на приборной панели;
• неуверенный холодный пуск;
• посторонние металлические звуки в районе передней крышки мотора;
• падение мощности и приемистости двигателя;
• перегрев мотора, ухудшение состояния выхлопных газов;
• увеличение расхода топлива.

Основные причины ускоренного износа цепи и звездочек в механизме ГРМ – это низкокачественное масло и его нерегулярная замена, эксплуатация двигателя в экстремальном режиме, брак заменяемых запчастей.

Выбираем инструменты и запчасти для замены

Замена цепи ГРМ на Шеви Нива невозможна без смотровой ямы или подъемника. Поэтому перед тем как самостоятельно решиться на подобный ремонт, требуется найти подходящее место. Удобный доступ снизу необходим для снятия защиты двигателя и удобства откручивания шкивов вспомогательных агрегатов. Снимать придется радиатор с вентиляторами и сливать охлаждающую жидкость. В среднем вся операция по замене займет от 3 до 5 часов.

Необходимые инструменты для ремонта:

• набор ключей и головок от 8 до 21;
• свечной ключ;
• плоскую отвертку;
• пассатижи;
• динамометрический ключ (желательно, но не обязательно);
• ключ для тормозных трубок (для откручивания масляной магистрали);
• специальный ключ на 38 для гайки шкива коленчатого вала или подходящая торцевая головка;
• молоток, монтажка, ветошь.

С запчастями для ремонта тоже все просто. Покупайте их только в проверенных магазинах и известных брендов. Обилие запчастей к вазовским моторам в магазинах не всегда означает качественное изделие. Лучше всего себя зарекомендовали узлы ГРМ от заводских производителей и официальных поставщиков конвейера.

Нам понадобятся:

• цепь ГРМ;
• шестерни коленвала, распредвала, маслонасоса;
• пластиковые башмаки натяжителя и успокоителя цепи;
• механизм натяжителя (механический или гидравлический);
• набор прокладок под переднюю и клапанную крышку;
• сальник коленчатого вала передней крышки.
