Ремонт и замена масляного насоса на ваз (lada) 2113/2114/2115 своими руками

Назначение

Назначение масляного насоса обеспечивать циркуляцию масла через все узлы двигателя для их равномерного смазывания и увеличения их срока службы. Он приводится в движение от ДВС (двигателя внутреннего сгорания) и подразделяется конструктивно на два разных вида, по принципу стыковки с коленвалом. В нашем случае он стыкуется напрямую с коленвалом, то есть вращается вместе с ним. Такая схема работы агрегата у переднеприводных автомобилей ВАЗ. У автомобилей с полным приводом, а так же на классике устанавливается система посложнее. Там привод содержит дополнительные звенья: промежуточный вал, цепь ГРМ (газораспределительного механизма), и зубчатые шестерни, через которые передается крутящий момент от коленвала к этому устройству.

Распространенные неисправности

Наиболее часто насос ВАЗ 2112 и других моделей ВАЗ, имеющих передний привод, дает течь через сальник, который приходится при этом менять.
Маслоприемник тоже выходит из строя нередко, особенно если вы используете некачественное масло, либо пропустили своевременную его замену, либо масло не соответствует техническим условиям (слишком густое).
Слишком жидкое просто не будет прокачиваться и сразу загорится датчик давления.
При этом засоряется сетка маслоприемника, затрудняется циркуляция масла через двигатель, вызывает масляное голодание, в итоге значительно сокращается срок службы двигателя.
Сюда включаем неисправность редукционного (перепускного) клапана: либо он завис в открытом положении, и тогда давление масла падает. Либо он не перепускает, и тогда масло выдавит через сальник

Какое масло заливать и с какой периодичностью

Заводом производителем рекомендуется производить замену масла в двигателе после 10 тысяч километров пробега, однако период этот по возможности рекомендуется сократить, и с заменой масла заодно менять и масляный фильтр. Покупать масло стоит только широко известных фирм и, выбирая его, опасаться подделок. Идеальный вариант, лить масло, рекомендуемое производителем и не вестись на дешевизну, дороговизну (дорогое не значит качественное).

Необходимый инструмент

Набор ключей (рожково — накидных желательно)
Набор головок и трещотка
Две прочных плоских отвертки
Набор шестигранников

Когда проводится замена масла

Этот вопрос довольно важен и эту работу следует выполнять по некоторым правилам. Не стоит делать замену просто через каждый определенный промежуток времени. Это делать просто надо вовремя:

Замена масла для ВАЗ 2112 рекомендуется проводить после пробега около 8000 или 10000 км. Но это опять, же зависит от эксплуатационных условий (долгая работа на холостых оборотах – зимние периоды) рекомендуется замена масло ВАЗ 2112 при меньшем пробеге. Темный цвет масла, как правило, будет сигнализировать о необходимости этой процедуры, это указывает на то, что в масле присутствуют продукты горения, и соответственно отрицательно будет сказываться на эксплуатационных качествах масла (вымывание продуктов горения и механического износа, отвод и передача тепла, смазка).
Замена масло на ВАЗ 2112 необходимо осуществлять после поездки, пока не остыл двигатель. Если двигатель остывший, то необходимо запустить его и прогреть до рабочей температуры. Необходимо это сделать для того, чтобы понизить вязкость масла, чтобы максимально полностью слить его из картера.

У нас на сайте вы можете найти множество подробных фото, а также замена масла ВАЗ 2112 видео, в которых вы можете подробно рассмотреть процессы. Ниже представлена подробная инструкция, как своими руками заменить масло в ВАЗ 2112.

Дефектовка и ремонт снятого элемента

Давайте посмотрим, как проверить снятый масляный насос. Проверка заключается в визуальном осмотре, измерениях и сравнении результата измерений с номинальными размерами.

Откручивают крышку маслоприемника вместе с редукционным клапаном. Стоит приложить усилия, чтобы не потерялась упорная шайба пружины

Далее следует обратить внимание, что некоторые болты будут меньше остальных. Такой болт должен затем снова встать на свое место

Штангенциркулем измеряют пружину. В состоянии покоя она должна иметь не менее 38 миллиметров длины. Затем снимают крышку, на которой будут следы от выработки шестеренок. Если задиры глубокие, то износ у маслонасоса большой. Крышку можно отремонтировать – следует выровнять ее плоскость.

Далее извлекают ведущую шестеренку и проверяют визуально состояние ее зубьев. Если на зубьях имеются потертости и задиры, это говорит о большом износе. Следует проверить и ведомую шестеренку. Главное в ней – это отверстие, в котором расположена ось фиксации.

Затем проверяют стенки корпуса устройства и ось ведомой шестеренки. Рытвины, борозды, различные дефекты говорят о том, что в рабочую зону внутри насоса попадал мусор.

Модификации ДВС

Благодаря наличию свободного пространства внутри блока и ГБЦ сразу после создания базовой версии двухвального 16-клапанного движка 2112 стали появляться его версии:

21124 – форсировка ДВС до 89 л. с. за счет объема 1,6 л;
21126 – модернизация мотора до мощности 98 л. с., объем 1.6 л;
21128 – максимальные объемы камер сгорания 1,8 л, увеличение мощности до 105 л. с.

Во второй версии конструкторы попытались обеспечить максимальный эксплуатационный ресурс узлов. Для этого используется специальное хонингование цилиндров по методу Federal Mogul. Блок 21126 имеет серый цвет, а количество классов ремкомплектов поршней и гильз цилиндров снижено до трех с шагом 0,01 мм.

Версия 21128 изготавливается не АвтоВАЗом, а сторонним производителем ЗАО Супер-Авто. Характеристики движка значительно улучшены:

объем 1,8 л;
крутящий момент 162 Нм;
мощность 75 кВт.

Цилиндры расточены на 0,5 мм (диаметр 82,5 мм), разработан оригинальный коленвал, обеспечивающий ход поршня 84 мм, ширина колец изменена до 2 мм (маслосъемное), 1,5 мм (компрессионное нижнее) и 1 мм (компрессионное верхнее). Проходное сечение дросселя увеличено до 51 мм, установлены форсунки Siemens повышенной производительности.

Существуют еще две модификации ДВС 2112:

21127 – создан в 2013 году, крутящий момент повышен до 148 Нм, объем до 1,6 л, мощность до 106 л. с.;
21179 – первый вариант в линейке производителей с объемом 1,8 л для Ларгуса и Весты.

ДВС 2127

ДВС 21179

В первой версии решена проблема плавающих оборотов за счет замены двумя датчиками ДТВ (температура воздуха) и ДАД (абсолютного давления) одного ДМРВ (массового расхода воздуха).

Фазовращатель 21179

Снятие

Первым делом отсоедините провод “-“ (минус) от аккумулятора, как и при любом другом ремонте.
Сливаем масло (через пробку на поддоне картера)с двигателя
Достаем приводной ремень распредвала

Вытаскиваем зубчатый шкив коленвала, затем его шпонку, применив две плоские отвертки.
Теперь снимаем масляный поддон
Откручиваем крепеж маслозаборника

Откручиваем крепеж маслозаборника и снимаем его

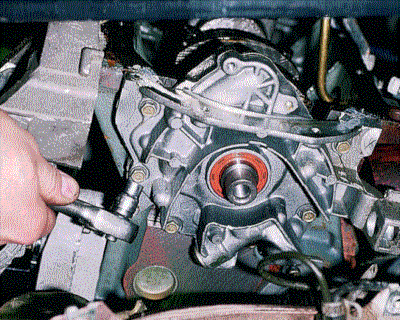

Используя головку на 10 с удлинителем и трещоткой, выкручиваем шесть болтов, крепящих масляный насос к блоку цилиндров.

Выкручиваем болты крепления, используя головку с трещоткой

Снимаем агрегат с двигателя.

Обязательно промываем новый масляный насос при помощи бензина, чтобы смытьконсервационную смазку.
Заполняем маслом,перед установкой, что бы он при запуске не вращался на сухую.
Важно так же провернуть ведущую шестерню для постановки насоса на коленвал: чтобы выступы на шестеренке совпадали с выборкой на коленвалу
Смазываем маслом кромку сальника, прежде чем ставить насос назад
Аккуратно заправляйте рабочую кромку сальника на шейку вала посредством деревянной палочки
При затяжке болтов будьте внимательны и осторожны, чтоб не сорвать резьбу
Установите остальные детали, действуя в обратном порядке.

Разборка

Зажимаем корпус насоса в тиски, подложив мягкие накладки на губки и, используя шестигранник на 8, откручиваем пробку перепускного клапана.

Выкручиваем пробку клапана

Извлекаем поршень и пружинку перепускного клапана.
Проверяем посадочное место перепускного клапана – наличие задиров и царапин недопустимо

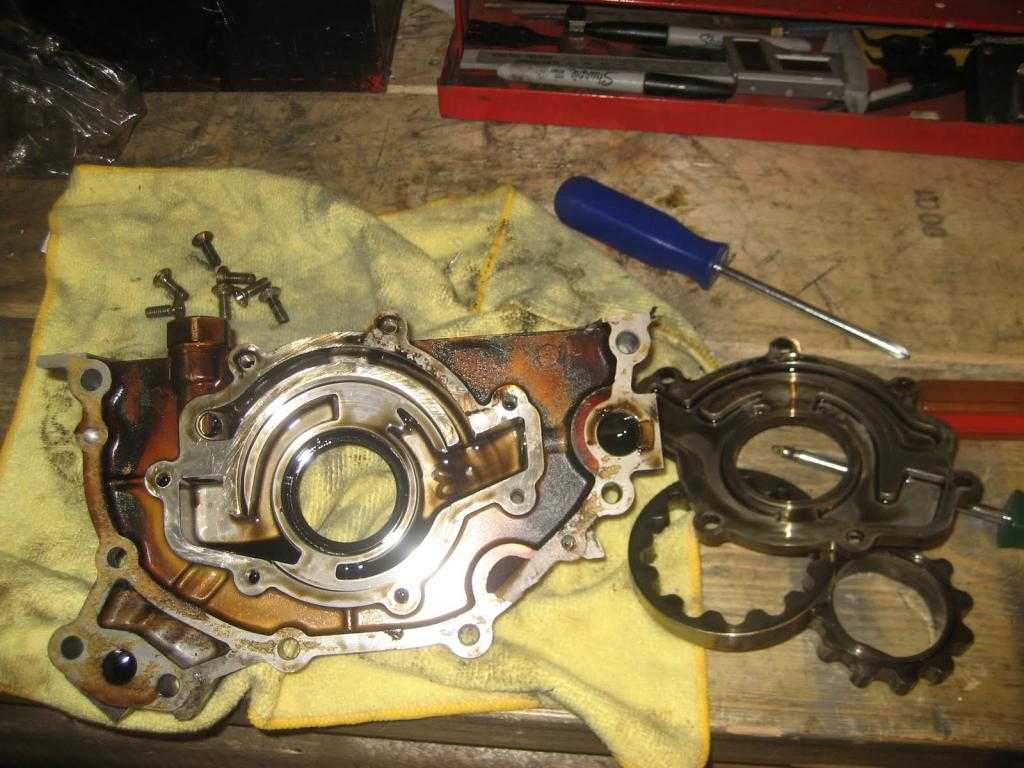

Шестигранником на 5, откручиваем шесть болтов, крепящих корпус насоса к его крышке.

Откручиваем болты, крепящие корпус к крышке

Достаем корпус насоса.
Вытаскиваем из крышки его ведущую шестерню.
За ней, извлекаем ведомую шестерню.
Промываем все детали насоса бензином, дизельным топливом либо керосином, насухо вытираем и шестерни, перед установкой обратно, смазываем чистым маслом.
Внимательно осматриваем корпус на наличие трещин, сколов, сильных задиров, при обнаружении, меняем его.

Допустимый диаметр посадочного места и допустимая толщина перегородки

То же самое с шестернями насоса, задиры, сколы, трещины не допустимы.
Проверяем состояние пружинки редукционного клапана, поломанную, треснувшую, либо сильно короткую (сжатую, не соответствующую размерам) заменяем.

Допустимые размеры пружины редукционного клапана

Сборка

Собираем насос в последовательности обратной разборке. Ведомая шестерня внутри насоса располагается так, чтобы ее сторона с фасками и меткой была приложена к корпусу.

Метка, которой ведомая шестерня прикладывается к корпусу

То же с ведущей шестерней. Вот и все. Сборка насоса завершена, остается установить его на место, как гласит наша инструкция. Кроме инструкции рекомендуем посмотреть видео по этому вопросу.

Различные неполадки, связанные с масляным насосом, обязательно приведут к серьезным нарушениям в работе ДВС. Главная функция масляного насоса – это обеспечение давления в смазочной системе двигателя. Основная масса элементов в двигателе смазываются разбрызгиванием. Если масляный насос свою функции не выполняет, то детали смазываться не будут. Как итог, катастрофа и неизбежный капитальный ремонт. Давайте рассмотрим основные неисправности данного агрегата, а также узнаем, как проверить масляный насос.

Ремонт масляного насоса — Система смазки

1. Снимите масляный насос с автомобиля (см. «Снятие и установка масляного насоса»).

2. Отверните болт 1 крепления и снимите датчик 2 положения коленчатого вала.

3. Отверните шесть болтов крепления крышки насоса.

4. С помощью двух отверток приподнимите корпус насоса так, чтобы установочные штифты на корпусе вышли из отверстий в крышке насоса, и снимите корпус насоса с крышки.

5. Выньте из крышки ведущую и…

6. …ведомую шестерни насоса.

7. Выверните пробку редукционного клапана

Обратите внимание, под пробкой установлено алюминиевое уплотнительное кольцо. Сильно обжатое кольцо замените

8. Выньте пружину редукционного клапана.

Выньте редукционный клапан, осторожно постучав корпусом о чистую деревянную доску. Если клапан не выходит, выньте его с помощью заостренной деревянной палочки

10. Осмотрите алюминиевую крышку. В зоне прилегания шестерен на ней не должно быть заметных следов износа, задиров и глубоких царапин. В противном случае замените крышку.

11. Осмотрите корпус насоса. На его рабочих поверхностях не должно быть заметных следов износа, задиров и глубоких царапин. В противном случае замените корпус.

12. Измерьте диаметр гнезда ведомой шестерни на корпусе насоса. Предельно допустимый диаметр 75,1 мм. Если размер превышает указанный, замените корпус.

13. Измерьте в средней части ширину сегмента корпуса насоса. Если ширина меньше 3,4 мм, замените корпус.

14. Измерьте толщину ведущей шестерни. Если она меньше 7,42 мм, замените шестерню.

15. Измерьте толщину ведомой шестерни. Если она меньше 7,35 мм, замените шестерню.

16. Проверьте осевые зазоры шестерен. Для этого установите ведущую шестерню в корпус, поставьте металлическую линейку на корпус и измерьте щупом зазор между линейкой и шестерней.

17. Таким же способом измерьте осевой зазор ведомой шестерни. Предельно допустимый осевой зазор для ведущей шестерни 0,12 мм, для ведомой – 0,15 мм. Если зазоры превышают указанные, замените шестерни.

18. Более точно осевые зазоры шестерен можно получить расчетом. Для этого измерьте микрометром толщину корпуса по наружным поверхностям и…

19. …толщину корпуса в зоне гнезда под шестерни в нескольких местах (по фрезерованным поверхностям). Рассчитайте осевой зазор как разность среднеарифметического значения глубины гнезда и толщины шестерен.

20. Осмотрите гнездо редукционного клапана. На его внутренней поверхности не должно быть задиров и глубоких царапин. В противном случае замените крышку.

21. Замените редукционный клапан, если на нем есть задиры и глубокие царапины.

22. Замените погнутую, поломанную или треснувшую пружину редукционного клапана. Высота пружины в свободном состоянии должна составлять 44,72 мм, а под нагрузкой (4±0,24) кгс – 31,7 мм. В противном случае пружину замените.

23. Установите ведомую шестерню в корпус насоса. При этом фаски на зубьях шестерни должны быть обращены к корпусу.

24. Установите ведущую шестерню в корпус насоса. При этом фаски на зубьях шестерни должны быть обращены к корпусу.

25. Установите на корпус крышку и заверните болты крепления.

26. Смажьте моторным маслом редукционный клапан и установите его в гнездо донышком вниз. Затем установите пружину и заверните пробку с уплотнительным кольцом.

27. Через отверстие под маслоприемник залейте в насос моторное масло.

28. Проверните шестерни насоса на несколько оборотов, чтобы смазать их рабочие поверхности.

Установка ремня

Правую половину ремня проведите с внутренней стороны направляющего ролика и, не допуская провисания, наденьте на шкивы распредвалов. При надевании правая часть ремня обязательно должна быть натянута на участках между всеми тремя шкивами.

После установки натягиваем ремень натяжным роликом и проверяем установку по меткам. Если метки совпадают, ставим на место шкив ремня генератора и проворачиваем коленвал на 2 оборота и снова проверяем совпадение меток. Если метки не совпадают, переустанавливаем ремень.

https://youtube.com/watch?v=uFXOu0qmgo0

Источники

http://masteravaza.ru/sistema-ohlazhdeniya-dvigatelya/nasos-ohlazhdayushhej-zhitkosti/vaz-2112-zamena-pompy-420
http://stroiaibo.ru/zamena-pompy-na-vaz-21124/
http://kaklegkotut.ru/faq/36438-kak-zamenit-remen-pompy-na-vaz-21124.html

Видео про систему смазки

https://youtube.com/watch?v=pwx_fpwiD-I

Фото: двигатель ВАЗ 2110 (продольный разрез)

шкив привода генератора (демпфер);
масляный насос;
зубчатый шкив насоса охлаждающей жидкости;
шатун;
поршневой палец;
натяжной ролик;
зубчатый шкив распределительного вала;
передняя крышка привода механизма газораспределения;
ремень привода механизма газораспределения;
задняя крышка привода распределительного вала;
сальник распределительного вала;
крышка головки блока цилиндров;
распределительный вал;
передняя крышка подшипников распределительного вала;
сетка маслоотделителя системы вентиляции картера;
задняя крышка подшипников распределительного вала;
крышка маслозаливной горловины;
топливный насос;
распределитель зажигания;
корпус вспомогательных агрегатов;
отводящий патрубок рубашки охлаждения;
толкатель;
пружина клапана;
датчик температуры охлаждающей жидкости;
клапан;
головка блока цилиндров;
блок цилиндров;
поршень;
маховик;
держатель заднего сальника коленчатого вала;
задний сальник коленчатого вала;
коленчатый вал;
крышка коренного подшипника;
поддон картера;
приемник масляного насоса;
крышка шатуна;
передний сальник коленчатого вала;
зубчатый шкив коленчатого вала;
пробка сливного отверстия поддона картера;
масляный фильтр;
насос охлаждающей жидкости;
выпускной коллектор;
впускной коллектор;
карбюратор;
регулировочная шайба клапана;
шланг вентиляции картера;
сухарь клапана;
направляющая втулка клапана;
масляный щуп.

На горячем моторе

При падении температуры масла поднимается его вязкость. Это хорошо для эффективной работы насоса. Для получения адекватных результатов измерений лучше всего производить замеры давления на прогретом двигателе. Так как масло греется значительно медленней, чем охлаждающая жидкость, то мотору дают поработать еще немного времени после выхода на рабочие температуры.

В смазочной системе исправного мотора с исправным насосом давление должно быть в пределах 3,5-4,5 кгс на квадратный сантиметр при оборотах коленчатого вала 5600. Если значения при измерениях отличаются от номинала, тогда мотор в некоторых режимах будет испытывать недостаток смазки.

Порядок выполнения работ

Люба работа требует правильного подхода и грамотного выполнения. И эта не исключение. При выполнении следует выполнять некоторые правила:

Необходимо на полностью прогретом двигателе осуществлять замену масла. Желательно проводить работы на смотровой канаве или подъемнике. С заливной горловины выкручиваем пробку. Это не даст образоваться в верхней части двигателя вакуума и обеспечит отличную стекаемость масла.

Замена масла ВАЗ 2112

Пробку поддона картера отворачиваем ключом на 17, и масло сливаем в емкость, чей объем должен быть не меньше 4 литров. Следует аккуратно выполнять эту операцию, так как может масло обжечь кожу на руках. Выполнять выкручивание лучше всего ключом с рукоятью (рожковым или накидным) и дать возможность открученной пробке упасть в тару для сливаемого масла и потом после остывания выловить ее. Не меньше 10 минут происходит слив масла, необходимо ждать пока полностью не стечет из картера масло.
Отворачиваем при помощи съемника масляный фильтр

Замена масляного фильтра ВАЗ 2112

Если же нет для масляного фильтра съемника, то можно применить отвертку или большой гвоздь. В удобном месте перпендикулярно штуцеру в фильтре пробивается корпус фильтра и выкручивается при помощи вращения за получившуюся рукоять девайса. Также маслу даем стечь полностью со штуцера двигателя.
Прежде чем установить новый масляный фильтр необходимо в него залить моторное новое масло приблизительно половину его объема и смажьте моторным маслом уплотнительное кольцо фильтра. Это не даст системе смазки завоздушиться при пуске двигателя после замены.
После этого на картере двигателя закручиваем ключом сливную пробку. Пробка обладает самоуплотняющейся конической резьбой и не нуждается в монтаже каких-либо уплотнительных дополнительных прокладок.
Затем заливаем остальное масло. Для того, чтобы контролировать заливаемое масло необходимо пользоваться щупом (указателем уровня масла). Должен быть уровень масла 2/3 от нижней отметки допустимого на щупе уровня масла. Медленно заливаем масло, чтобы не допустить перелива, постоянно необходимо контролировать уровень, так как из-за повышенной вязкости будет медленно подниматься уровень.
После того как зальете масло необходимо закрутить масляную пробку и на место установить щуп.
Заводим двигатель. А затем как погаснет на панели приборов контрольная лампа давления масла, глушим автомобиль. Проверяем еще раз уровень масла. Если необходимо, то доливаем. На этом замена масла в ВАЗ 2112 закончена для того, чтобы понять этот процесс подробнее, необходимо посмотреть видео.

Поиск неисправностей

Не стоит спешить с выводами и во всем сразу винить насос. Нужно организовать полноценную проверку, чтобы убедиться, что стало причиной появления сигнала на приборной панели.

Область проверки	Ваши действия
Проверка электроцепи	Вам нужно проверить работоспособность электрической цепи, которая идет от датчика к панели приборов. Провод, который идет от регулятора на двигатель, нужно перекинуть на массу. Если цепь исправна, лампа при этом погаснет
Проверка масляного фильтра	Просто открутите датчик давления масла. Если он смочен в смазывающем веществе, все хорошо. Если же он сухой, тогда фильтр забился или застопорился клапан фильтра
Проверка внутренних элементов	Вам потребуется заменить фильтр, если с ним есть проблемы. Далее открывается поддон, инспектируется состояние маслоприемника и резиновых уплотнителей

Если проведенные мероприятия не дали результата, лампа все равно не гаснет, значит виновник сложившейся ситуации именно насос.

Полезные сведения

Расскажем немного о принципах устройства и работы масляного насоса. Это может помочь вам в процессе выполнения ремонта.

На отечественных «десятках» используется комбинированная смазочная система.
Конструкцией автомобиля предусматривается наличие шестеренчатого масляного насоса. Он устанавливается на передней торцевой стороне блока цилиндров.
Специальные шестерни с трохоидальным внутренним зацеплением способствуют уменьшению механических потерь при вращении.
Насос комплектуется полнопоточным фильтром с неразборной конструкцией. В нем присутствуют противодрежаный и перепускной клапан.
Такая конструкция гарантирует эффективную циркуляцию смазки по всем узлам двигателя.
Работа насоса осуществляется за счет вращения коленвала. Соединение прямое.
Эксплуатационный срок насоса составляет около 120 тысяч километров.

Расположение

Далеко не все знают, где искать этот масляный насос. Находится он не на видном месте, потому для получения доступа к устройству придется постараться.

Размещен МН непосредственно внутри масляного картера двигателя. Чтобы добраться до него, обязательно сливается масло из мотора.

Учтите, если в вашем двигателе используется качественное масло, которое только недавно было залито, при сливе воспользуйтесь чистой тарой, чтобы затем вы могли повторно залить то же вещество. Если же масло старое, замена насоса является отличным поводом поменять смазку.

Причины плохого давления в двигателе

Тут может быть несколько причин. Наиболее распространенные такие:

Уровень масла в моторе ниже, чем должен быть, а потому оно не полностью поступает в систему.
Треснул маслоприемник. Через такую трещину в систему поступает воздух, и вязкое масло не может доходить до узлов и датчиков.
Плохо работает масляный насос из-за изношенности деталей.
Есть потери масла в системе смазки.
Нерабочий фильтр очистки масла.
Масло разжижено. Требуется замена, подробнее о выборе масла на 16-ти клапанный двигатель ВАЗ-2112 мы уже писали.

Также лампочка может загореться в том случае, когда поломался датчик давления масла или с него просто соскочил провод. В таком случае надо перестраховаться, и всё перепроверить.

Низкий уровень масла в двигателе

Проверяем уровень масла

Масло не может засасываться масляным насосом. На выходе в таком случае будет воздух. В моторе ВАЗ-2112 маслоприемник расположен в самой низкой части картера, чтобы всегда быть погруженным в масло.

Если не производить регулярно доливку масла и не контролировать его уровень, то это может негативно сказаться на работе мотора. Также масло потеряет свои свойства. Оно не сможет омывать трущиеся детали, а также будет выпадать на них в виде осадка. Особенно густая смесь будет забивать сетку маслоприемника, не давая ему возможности всасывать полноценно масло.

Выход в данной ситуации – постоянно следить за уровнем масла и доливать его. Также надо в соответствии с регламентом производить полную замену масла. Не рекомендуется на одном масле ездить более 15 000 километров. Замена масла на ВАЗ-2112 должна производиться через каждые 10 000 – 15 000 км пробега.

Треснул маслоприемник (забит)

Чистка забитого маслоприёмника

Между насосом и маслом располагается маслоприемник. Когда он треснет, то в трубке происходит разряжение, и масло не может поступать в систему. Причиной такой поломки может стать вибрация двигателя, в результате чего и образуется трещина. Она может в процессе эксплуатации увеличиваться, забирая всё меньше и меньше масла. Также причиной этого может стать заводской брак. Тут потребуется произвести полную замену детали.

Поломка масляного насоса

Течь масла с масляного насоса

В таком варианте насос будет закачивать в систему масла меньше, чем ему может потребоваться. В результате давление в системе не будет достаточным. Особенно заметно это будет при пуске мотора.

Потери в системе смазки

Чтобы масло равномерно распределить между всеми узлами, которые потребуют смазки, одного насоса будет недостаточно. Тут потребуется слаженная работа и других частей. Среди таких отметить можно:

Масляные форсунки.
Вкладыши коленвала.
Зазоры в месте крепления масляного фильтра.
Разбитая втулка на балансировочном валу.

Разжижение масла

Так как жидкое масло проходит через все щели, которые есть в системе, то насос не может создать в ней достаточного давления. Такая непригодность масла может наступить по причине того, что оно теряет свои эксплуатационные свойства. У него перестают работать присадки, и оно дополнительно может разжижаться бензином.

Поломка масляного фильтра

В разрезе в прямом смысле слова. Посмотрите сколько грязи он отфильтровал. Вот и ответ на вопрос о его роли!

В фильтре есть клапана и элемент, который очищает масло. Когда последний забивается при эксплуатации грязью, то он не может уже пропускать через себя масло. Тогда помогает ему перепускной клапан. Он в нормальном состоянии находится в закрытом положении. Когда фильтр забивается, масло начинает проходить через клапан. Но если клапан зависает в закрытом положении, то маслу неоткуда браться в системе. В таком случае начинается масляное голодание мотора. Выход из данной ситуации – своевременная замена масла и фильтра.

Советы специалистов

Для того чтобы проверить работоспособность масляного насоса, понадобится жидкостный манометр. Данные приборы есть в магазинах автозапчастей

Также для этих целей можно воспользоваться любым промышленным манометром, но следует обращать внимание на измерительную шкалу – она должна быть адекватной. Затем следует запастись переходником, который должен вкручиваться в отверстие датчика

На его ответной части должен быть сделан штуцер для шланга или же резьба для наворачивания соединительного шланга. Переходник можно заказать в любой токарной мастерской.

Для изготовления переходника нужно знать параметры посадочного отверстия и параметры резьбы. Затем по этим данным составляется эскиз. Еще один вариант – показать станочнику старый или сломанный, а может даже и рабочий датчик, и он по нему выточит нужную деталь.

Опытные водители знают еще один способ, как проверить исправность масляного насоса. Здесь можно обойтись без токаря. Берут неисправный или старый датчик давления масла, удаляют все, что внутри и изготавливают на его базе переходник. Для ВАЗа в продаже можно найти готовые штуцера-тройники.

Редукционный клапан

Способов, которые позволяют проверить редукционный клапан масляного насоса без необходимости демонтажа, практически нет. Но можно проверить его ртом – этот метод советуют применять даже специалисты. К штуцеру клапана прикладывают ткань, через которую хорошо проходит воздух. Далее делают резкий вдох. Если имеется сильное сопротивление, значит клапан исправен.

Если имеется манометр, то как проверить масляный насос АКПП, можно не рассказывать. Принцип проверки тот же. Нормальный уровень давления– от 2,5 до 5 Бар. Но нужно понимать, что для автоматической трансмиссии вреден не только недостаток, но и избыток давления масла (а точнее, АТФ-жидкости).

Техобслуживание

Эргономичное устройство ДВС позволяет обслуживать двигатель 2112 со следующей периодичностью:

Объект техобслуживания	Время, год или пробег, 10000 км (что наступает раньше)
Ремень ГРМ	замена через 100000 км
Батарея АКБ	1 /20000 км
Зазор в клапане	2 /20000 км
Вентиляция картера	2 /20000 км
Ремни, приводящие в действие навесное оборудование	2 /20000 км
Топливопровод и крышка бака	2 /40000 км
Масло моторное	1 /10000 км
Фильтр масляный	1/10000 км
Фильтр воздушный	1 – 2/40000 км
Фильтр топливный	4 /20000 км
Фитинги и шланги обогрева/охлаждения	2 /40000
Жидкость охлаждающая	2 /20000 км
Датчик кислородный	1,5/100000 км
Свеча зажигания	1 – 2 /20000 км
Коллектор выпускной	2/40000 км

В отличие от охлаждающей жидкости масло частично оседает на стенках каналов смазки, поэтому при объеме 3,5 л реально требуется 3,2 л полусинтетического продукта.

Функции, устройство и расположение масляного насоса ВАЗ 2110–12

Система смазки двигателя предназначена для своевременной подачи моторного масла к подвижным и наиболее нагревающимся элементам силового агрегата. Масло подаётся из поддона и циркулирует по специальным каналам внутри блока и головки блока цилиндров. Масляный насос обеспечивает принудительную циркуляцию смазочного материала.

Расположение масляного насоса на ВАЗ 2110–12

На ВАЗ 2110–12 маслонасос расположен в правом нижнем углу блока цилиндров под шестернёй коленвала, приводящей в действие газораспределительный механизм.

Масляный насос расположен в правом нижнем углу двигателя под шестерней коленвала

Это относится как к восьми, так и к шестнадцатиклапанным двигателям. Корпус насоса одновременно является боковой крышкой силового агрегата.

Устройство масляного насоса

Конструкция маслонасоса очень проста и включает следующие элементы:

корпус с крышкой;
ведущая и ведомая шестерни;
редукционный клапан с пружиной;
маслоприёмник.

Масляный насос имеет простую конструкцию, в основе которой лежат две шестерни

Принцип действия масляного насоса

Насос приводится в действие коленчатым валом через ведущую шестерню. Последняя вращает ведомую шестерню, создавая на входе устройства пониженное, а на выходе — повышенное давление. Таким образом масло из картера через трубку маслоприёмника поступает в насос, а из него — в масляную магистраль двигателя. Когда величина давления внутри насоса начинает превышать допустимое значение, подпружиненный редукционный клапан сливает излишки масла назад в поддон.

Это интересно: Схема зажигания ВАЗ-2114 и схема подключения проводов 8 клапанов — освещаем тщательно
