Замена лампочек подсветки в щитке приборов

2 Модернизация приборной панели «девятки»

Щиток ВАЗ 2109 можно сделать гораздо эффектнее, если немного его доработать. Для улучшения своими руками нам потребуется определенный инвентарь. Под руками нужно иметь:

1. Цифры в оригинальном шрифте;
2. Обыкновенные лампочки с патронами;
3. Неоновые лампы;
4. Панель-шкалу;
5. Флуоресцентную краску.

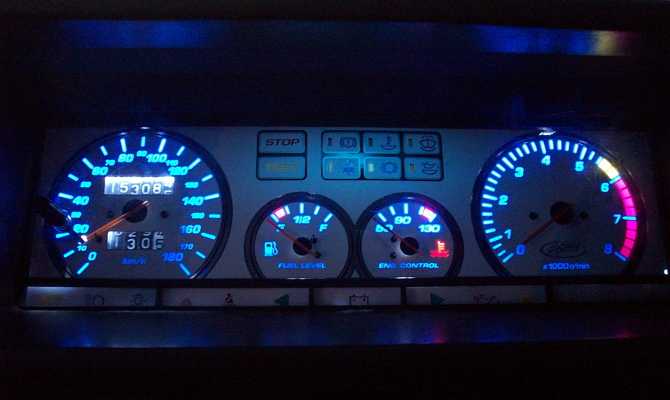

Разбираем штатную вставку со стрелками и увеличиваем имеющиеся в ней отверстия. Далее вытаскиваем плату с лампочками. Вместо последних прикручиваем неоновые лампы. Поверх них стоит установить кусок пластика для защиты. Затем вкручиваем лампы для подсветки приборов, проводив их параллельно к неоновым лампам. Внутри протягиваем проводку и аккуратно укладываем ее в нижней части под панелью приборов. Стрелки шкал нужно окрасить специальным флуоресцентным составом. Лучше всего, если вы нанесете 2 слоя краски. Далее устанавливаем стрелки. Проверяем их и, если все работает, собираем вставку в обратном порядке.

В качестве улучшения панели приборов также можно перекрасить некоторые ее детали. Для покраски своими руками подойдет любой состав, главное – не забыть нанести грунтовку перед этим

Важно помнить, что при покраске салона авто некоторые элементы приборного щитка должны остаться без изменений. К ним относятся торпедки, выемка для прикуривателя и решетки печки

Остальные детали можете красить на свое усмотрение. Для этого их нужно полностью очистить и обезжирить. Далее на детали наносится грунтовка. После ее высыхания можно наносить саму краску. Убедитесь, что вы полностью закрасили детали. Если нет – потребуется нанести еще один слой.

Для чего и как производится замена плафона?

Необходимость замены светильника появляется, если на нем явно видны следы механических повреждений, в случае его электрической неисправности или когда водитель желает установить более мощный осветительный прибор.

Бывают случаи, когда утерян один из элементов плафона, а запчасти с плафонов нового и старого образца попросту не взаимозаменяемы. В этом случае приходится менять весь прибор целиком.

• Механические неисправности: под ними принято понимать любое нарушение конструкции вследствие механических воздействий – повреждение креплений, сколы, царапины и тому подобное.
• Электрические неисправности: часто являются следствием механического повреждения. Электрические неисправности могут проявляться в виде недостаточного контакта из-за неправильного положения контактной группы. Другая неисправность заключается в возникновении короткого замыкания между контактами. В связи с этим дальнейшая эксплуатация плафона не то что недопустима, но и опасна.

На самом деле, замена плафона не представляет собой ничего сложного. Для этого необходимо определить способ крепления светильника и принять соответствующие меры. Чаще всего, саморезы крепления устанавливаются внутри светильника, а рассеиватель выступает в роли защитного стекла. Другой способ крепления – это защелки, а также заглушки, под которыми и располагаются крепежные элементы.

Чтобы поменять светильник, необходимо снять рассеиватель. Он может крепиться при помощи защелок или посредством осевых выступов на своей поверхности. Разведя корпус плафона, вытащите рассеиватель. Теперь, чтобы не повредить электрическую цепь, отключите минусовую клемму аккумуляторной батареи. Затем вытащите лампу из светильника. Она крепится на контактах, поэтому снять ее не составит особого труда. Далее открутите шурупы крепления плафона к потолку и снимите его. В отдельных случаях разведите крепежные защелки с помощью плоского инструмента и выведите плафон из потолочного крепления. Отсоединение проводов понадобится в любом случае, однако последовательность этой операции зависит от длины провода и способа установки.

Теперь рассмотрим замену со сменой светильника на более мощный. Прежде чем приступать к данной процедуре, попробуйте поменять лампу в уже имеющемся приборе. Скорее всего, главная проблема заключалась именно в этом. Если вы все равно недовольны результатом, то можно поменять и весь светильник целиком. Для этого нужно снять старый аналогичным методом и примерить новый светильник. Вполне возможно, что размеры нового будут чуть больше, а электрическая схема может измениться, хотя способ подключения останется тот же.

Согласно замерам, необходимо соответствующим образом пропилить потолок автомобиля. В данном случае рассматривает верхнее покрытие потолка, а не металлическая часть крыши. Ее пропил делается в соответствие с разметкой и соблюдением правильных размеров. После этого осуществляется крепление светильника в таком же порядке, в каком его крепление осуществляется на другом автомобиле. В случае отсутствия подобным систем крепления на потолке вашего авто, их необходимо доработать и установить.

На этом замена плафона освещения салона завершена. Как видите, это совсем не сложная процедура и потребует от вас скорее творческих способностей, нежели ремонтных. Выполняя ее самостоятельно, можно хорошо сэкономить деньги на услугах сотрудников сферы ремонта и обслуживания автомобилей.

Схема освещения салона ВАЗ-2108

1 – блок-фара;
2 – моторедуктор очистителя фары*;
3 – выключатель подкапотной лампы;
4 – звуковой сигнал;
5 – электродвигатель вентилятора системы охлаждения двигателя;
6 – датчик включения электродвигателя вентилятора;
7 – генератор;
8 – электромагнитный клапан включения омыва фар*;
9 – электромагнитный клапан включения омыва заднего стекла* (на
ВАЗ-21099 не устанавливается);
10 – электромагнитный клапан включения омыва ветрового стекла;
11 – электродвигатель омывателя стекол;
12 – датчик контрольной лампы давления масла;
13 – электромагнитный клапан карбюратора;
14 – концевой выключатель карбюратора;
15 – свечи зажигания;
16 – штепсельная розетка для переносной лампы;
17 – подкапотная лампа;
18 – датчик-распределитель зажигания;
19 – блок управления электромагнитным клапаном карбюратора;
20 – моторедуктор очистителя ветрового стекла;
21 – коммутатор;
22 – катушка зажигания;
23 – стартер;
24 – датчик верхней мертвой точки 1-го цилиндра**;
25 – колодка диагностики**;
26 – реле включения стартера;
27 – датчик указателя температуры охлаждающей жидкости;
28 – выключатель света заднего хода;
29 – аккумуляторная батарея;
30 – датчик уровня тормозной жидкости;
31 – монтажный блок;
32 – выключатель контрольной лампы стояночного тормоза;
33 – выключатель стоп-сигнала;
34 – лампа освещения вещевого ящика;
35 – электродвигатель вентилятора отопителя;
36 – дополнительный резистор электродвигателя отопителя;
37 – переключатель вентилятора отопителя;
38 – лампа подсветки рычагов отопителя;
39 – прикуриватель;
40 – выключатель обогрева заднего стекла;
41 – выключатель заднего противотуманного света;
42 – предохранитель цепи противотуманного света;
43 – выключатель аварийной сигнализации;
44 – выключатель наружного освещения;
45 – реле зажигания;
46 – выключатель зажигания;
47 – подрулевой переключатель;
48 – выключатель освещения приборов;
49 – боковой указатель поворота;
50 – выключатель плафона на стойке передней двери;
51 – выключатель плафона на стойке задней двери (на ВАЗ-2108 и
ВАЗ-21083 – не устанавливались);
52 – плафон;
53 – колодки для подключения к плафону индивидуального освещения
салона;
54 – выключатель контрольной лампы воздушной заслонки карбюратора;
55 – контрольная лампа указателей поворота;
56 – контрольная лампа наружного освещения;
57 – контрольная лампа заднего противотуманного света;
58 – резервная контрольная лампа;
59 – контрольная лампа дальнего света фар;
60 – контрольная лампа обогрева заднего стекла;
61 – спидометр;
62 – комбинация приборов;
63 – лампы освещения комбинации приборов;
64 – указатель температуры охлаждающей жидкости;
65 – вольтметр;
66 – указатель уровня топлива с контрольной лампой резерва;
67 – эконометр;
68 – лампа табло «STOP»;
69 – контрольная лампа заряда аккумуляторной батареи;
70 – контрольная лампа воздушной заслонки карбюратора;
71 – контрольная лампа аварийной сигнализации;
72 – контрольная лампа уровня тормозной жидкости;
73 – контрольная лампа стояночного тормоза;
74 – контрольная лампа давления масла;
75 – задний фонарь;
76 – датчик указателя уровня и резерва топлива;
77 – колодки для подключения к элементу обогрева заднего стекла;
78 – фонари освещения номерного знака;
79 – моторедуктор очистителя заднего стекла* (на ВАЗ-21099 не
устанавливались)
Порядок условной нумерации штекеров в колодках:
а – монтажного блока, комбинации приборов, выключателя зажигания и
очистителя ветрового стекла (у колодок с другим числом штекеров –
порядок нумерации аналогичный);
б – датчика-распределителя зажигания;
в – коммутатора и блока управления электромагнитным клапаном
карбюратора;
г – блок-фар, очистителей фар и заднего стекла;
ж – плафона освещения салона;
е – датчика уровня топлива;
д – задних фонарей (нумерация выводов по порядку сверху вниз)


* Устанавливались на части выпускаемых автомобилей.
** С 1995 г. не устанавливаются.

Зачем плафон в салоне машины?

Плафоном называют светильник, который устанавливается под потолком автомобиля и создает световой поток, который освещает салон автомобиля в темное время суток. Плафон является незаметным, но очень нужным устройством. Именно он помогает пересчитать деньги в автомобиле или найти потерявшийся в салоне предмет.

Такое освещение предусматривает не только единичное, но и групповое размещение светильников. Так в автомобиле может быть целый комплект плафонов, которые освещают не только водительское, но и  задние сидения.

Размещение плафонов тоже имеет небольшое многообразие. Так, в классических моделях ВАЗ первые плафоны монтировались на стойки между дверьми. Они излучали малый световой поток, и потому по ним анализировали только открытые двери автомобиля или нет. Затем, в переднеприводных автомобилях стали применять более усовершенствованные плафоны, состоящие из пластикового рассеивателя и мощной лампы. Позднее стали применять светодиодный вариант лампы для улучшения освещения салона.

Помимо него, прямо над панелью подвесили плафон с шаровым направляющим приводом. Главная его особенность заключается в том, что имеется возможность его поворота, хотя он не обладал особыми параметрами светового потока.
