Демонтаж и замена крантика печки на ВАЗ-2114
Вроде бы, для замены краника на ВАЗ-2114 надо снимать панель приборов. В действительности достаточно будет снять боковую деталь облицовки, а также бардачок. Главное правило – откручивайте все саморезы, которые можно видеть.
Правая боковая панель
В результате наших стараний получится то, что показано ниже.
Результат демонтажа облицовки
И вот сейчас можно увидеть два «внутренних шланга». Как поступить дальше, понятно всем.
Что можно видеть под облицовкой справа
Ослабляем хомуты, установленные со стороны краника, и снимаем шланги. Кстати, тут может вытечь тосол (он – ядовитый).
Под капотом
Снизу возле перегородки можно видеть два «внешних шланга». Ослабляем хомуты и снимаем шланги с патрубков. Дальше накидным ключом отворачиваем две гайки (см. фото).
Все действия, выполняемые под капотом
Переходим в салон.
В салоне
Не отсоединяя тягу, снимаем краник (фото 1). Затем сразу удаляем «держатель» (фото 2). А дальше, вытянув узел наружу, можно будет снять механическую тягу полностью.
Три финальных шага
Как видите, всё просто. Монтаж производят в обратном порядке.
Выбор крана
Кран отопителя на ВАЗ
2114 «перекочевал” от ВАЗ 2108. Заводом изготовителем устанавливался не очень
качественный кран и после первых зим эксплуатации, кран выходил из строя. На
рынке представлено несколько типов кранов:
- пластмассовый с мембраной
(ставился в оригинале); - керамический кран;
- шаровой кран.
Каждый из перечисленных
типов кранов имеет преимущества и недостатки. Мембранный кран обычно меняют раз
в год, самое главное его преимущество это — цена. Керамический кран дороже, но
он при закрытой шторке запорного механизма хорошо держит жидкость и служит
несколько лет. Что касается шарового крана, то это — наилучшее соотношение
«цена-качество”.
Оригинальные артикулы
запчастей:
- 21080-8101150-00 — стандартный
пластмассовый кран с мембраной; - 2108-8101150-12 — керамический
кран; - 2108-8101150-14 — шаровой кран.
Чтобы при покупке
избежать запчастей плохого качества, рекомендуем обращать внимание на следующих
производителей:
- Pecar;
- Avrora;
- Luzar;
- TSN.
Подготовка к дальнейшей работе
Прежде всего необходимо приобрести новый кран. Придя на автомобильный рынок или магазин, вы будете восхищены от предложенного вам разнообразия. Идеальным вариантом будет покупка заводской детали. Пусть такой кран и будет стоить дороже, зато вам не попадётся брак и низкокачественная деталь, которая может дать течь сразу же после установки.
Хорошо себя зарекомендовали керамические краны, которые поражают своей надёжностью и долговечностью. Можно рискнуть и купить шаровый кран (двухходовой), но они также представлены в большом разнообразии, среди которых присутствует немало модификаций. Если производитель придерживался технологий, а продавец честен со своими покупателями, то шаровый кран, как влитой станет на своё место и будет исправно служить длительное время. Какой кран отопителя будет лучше именно для вас зависит от вашего решения, по крайней мере, своё мнение по этому поводу мы уже высказали. Покупать придётся не один кран. К нему понадобятся прокладки под кран, который встанут на место старых, патрубок и хомут с диаметром, не превышающим 23 мм.
Ошибкой некоторых автовладельцев является решение установить вместо испорченного крана сантехнический аналог. Лишь в некоторых случаях подобный ремонт будет уместным, но для ВАЗ-2107, а также 2105, поступать подобным образом нельзя. В этих автомобилях имеются воздуховоды, из-за которых установка сантехнических кранов становится невозможным.
Кроме самого крана, необходимо подготовить некоторый инструмент, который имеется у любого автомобилиста:
- два ключа на 7 и на 10;
- пассатижи;
- отвёртка с крестообразным наконечником.
Подготовка к замене
От АКБ отсоединяют клемму «минус». Затем ключом «на 10» откручивают 16 винтов, удерживающих брызговик двигателя.
Удалить брызговик не так-то просто
Дальше мы будем сливать тосол. К сожалению, на ВАЗ-2114 замену краника по-другому выполнить нельзя. А на двигателе 11183 для этого снимают модуль зажигания с кронштейном (три винта под ключ «на 13»). Главное – открыть крышку на расширительном бачке, отключив от неё разъём датчика.
Сначала тосол сливают из двигателя, затем – из радиатора. Ключом «на 13» откручиваем пробку на двигателе, подставляем ёмкость… Дальше так же поступаем с пробкой радиатора (см. фото).
Две сливные пробки
Обе пробки надо будет завернуть.
Правила по выбору антифриза рассматривались раньше. Кстати, сливая старый тосол, не оставляйте кран печки закрытым.
Что нужно проверить
Перед заменой краника надо убедиться в том, что:
- Сеть обесточена;
- Автомобиль зафиксирован ручником;
- В охлаждающей системе нет жидкости.
ВАЗ 2107: Замена крана отопителя своими руками
Следует помнить, что ремонтные работы такого уровня должны производиться при выключенном моторе. Это даст возможность избежать различных рисков и неприятностей.
Сразу хочется добавить, что ремонту кран отопителя не подлежит, да это и не имеет смысла, так как цена его совсем не велика, а замена не представляет ни каких трудностей.
Чтобы поменять кран печки на вашей ладе, у вас под рукой должен быть набор подходящих инструментов и разумеется новая деталь.
Итак, нам понадобится:
- Ключи.
- Отвертка.
- Новый кран.
- Резиновые прокладки.
- Емкость для тосола.
Дальше следует ослабить хомут, находящиеся на шланге крана печки в моторном отсеке и снять патрубок.
После чего переходим в салон и снимаем вещевую полочку, находящуюся под панелью приборов, вытаскиваем его аккуратно, что бы ее не повредить, так как она не такая крепкая как кажется.
Для того, что бы было удобнее работать отворачиваем воздухопровод с помощью ключика на десять и отсоединяем его от бокового дефлектора приборной панели.
Теперь с помощью ключика на семь необходимо немного ослабить болтик крепления привода (троса) крана отопителя.

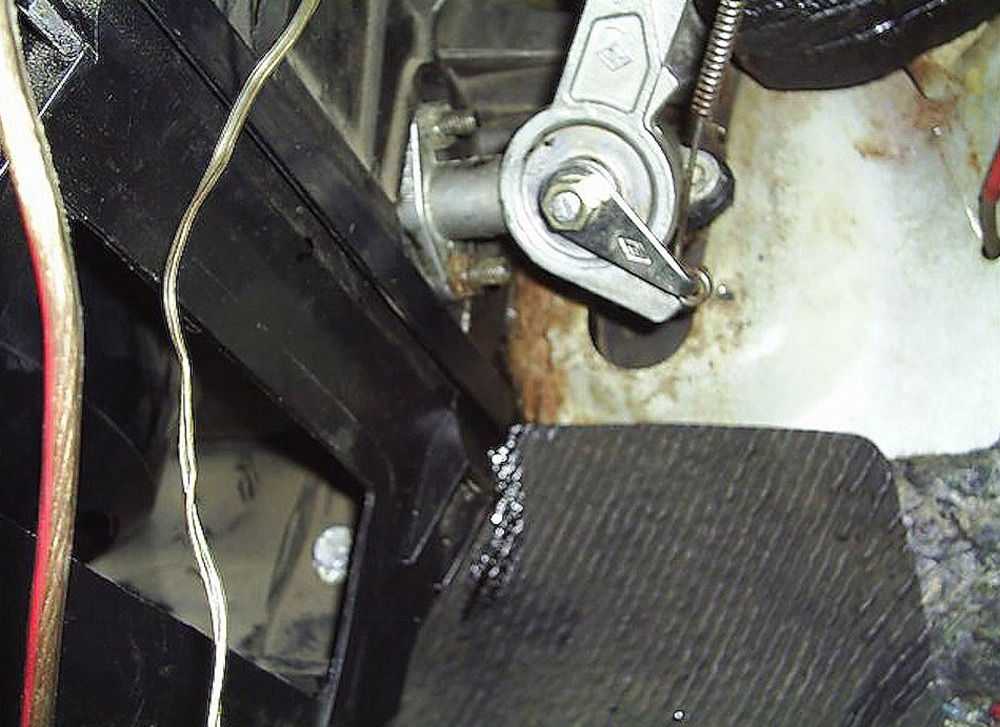

Далее из скобы вытаскиваем оболочку привода ( тросик) после чего с рычажка крана печки вытаскиваем сам наконечник тяги он имеет форму колечка фото 1.

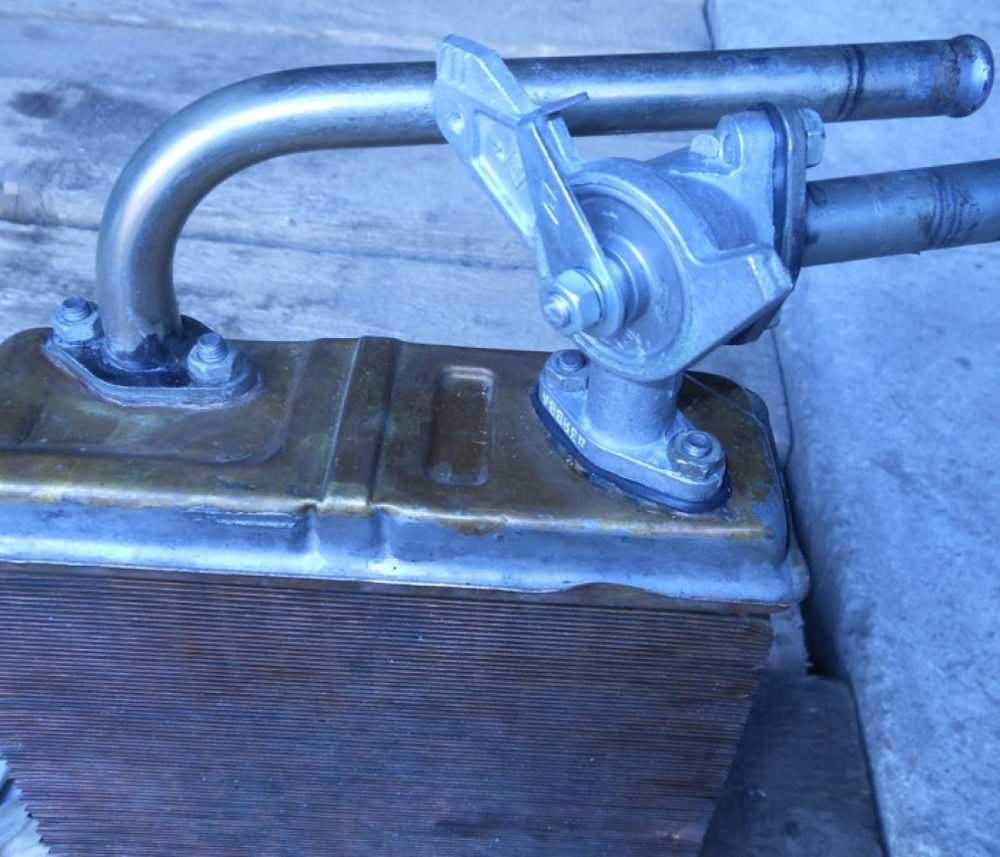

Осталось только открутить два болтика на которых крепится кран отопителя к радиатору печки фото 2. После чего можно смело вынимать неисправную деталь. С радиатора может вытечь небольшое количество тосола, так что будьте готовы подложить какую нибуть тряпочку.
На последнем этапе осталось только отсоединить от крана отопителя трубочку по которой поступает тосол это можно сделать с помощь ключа на десять. После чего нужно ее переставить на новый кран при этом сменив резиновую прокладку на новую.
Дальше можно приступать к установке крана печки, сборка производится с точностью наоборот, следовательно описывать этот шаг, нет особой необходимости.
Итак, делаем вывод, замена крана не является чем то страшным и непонятным. Истратив всего немного свободного времени, вы экономите немного денег, к тому же набираетесь опыта связанного с ремонтом автомобиля. На этом все удачной дороги и без поломок.
Этапы работы по замене
Изначально нужно дать двигателю остыть, если автомобиль находился до этого в движении. Если это правило не соблюсти, то можно получить ожог.
Демонтаж старого элемента
Если вышеуказанный пункт выполнен, можно приступать в работе, которая будет состоять из следующих пунктов:
Отсоединяем подающий патрубок, снимаем в салоне вещевую полку и корпус от бардачка, которые закрывают кран.
Снимаем правый воздуховод, который в классических моделях автомобилей не предусмотрен производителем
При выполнении этого этапа требуется соблюдать осторожность и действовать аккуратно, ведь воздуховод крепится не только за счёт гаек, но и благодаря защёлкам. Именно с защёлками нужно обращаться очень аккуратно, поскольку при их поломке будет нарушена герметичность всей системы
Если же всё-таки повреждения воздуховода есть, то его необходимо сразу же заменить, чтобы избежать проблем в будущем.
Откручиваем крепёжный болт на кожухе троса управления, а его наконечник снимаем с рычага крана. Также откручиваем крепёжные болты, при этом необходимо зафиксировать нижнюю гайку и не допустить её выпадения. Подойдёт обычный пластилин. В момент снятия крана неминуемо будет вытекать жидкость из системы, поэтому необходимо заранее подложить тряпочку.
Вынимаем конструкцию из корпуса и откручиваем металлический переходник, который используется для одевания подающего патрубка.
Установка нового элемента
Старый кран уже демонтирован, потому самое время приступать к установке нового элемента и замене прокладок. Вся дальнейшая работа выполняется в обратном порядке и при этом нельзя забывать про замену прокладок, даже если с виду они кажутся нормальными. Особых проблем или затруднений сборка системы не вызывает, за исключением фиксирования кожуха на управляющем тросе
Здесь нужно обратить внимание на полноценную работу рычага, который должен полностью открывать и закрывать кран. Если такого эффекта не наблюдается, то необходимо произвести регулирование крепления на кожухе, чтобы эффект достиг желаемого результата
Остаётся надеть хомут на подающий патрубок и как следует его затянуть.
Не стоит спешить собирать систему подачи воздуха. Прежде требуется как следует проверить её герметичность. Поможет в этом заведённый автомобиль и прогретый двигатель. Именно в таком состоянии отчётливо становятся видны имеющиеся протекания
Устраняем каждое из них, заодно уделяя внимание воздушным пробкам, которые также не должны находиться в системе. При отсутствии протеканий охлаждающей жидкости можно возвратить воздуховод на его место, установить корпус бардачка и повесить полку
Замена краника завершается проверкой уровня жидкости для охлаждения (при необходимости доливаем недостающее количество).
Вот по такой понятной и совершенно не сложной схеме осуществляется замена крана печки ВАЗ-2107. Первый раз может быть сложно, зато при всех последующих заменах всё будет проходить как по маслу.
