Ремонт и замена катушки зажигания на ваз (lada) 2110/2111/2112 своими руками

Установка модуля зажигания Ваз 2112 своими руками

Взяв в руки новую катушку, установите её сперва на своё место, закрутив для этого две гайки которые её крепят.
После чего наденьте на боковые части катушки, два провода, и закрепите их удерживающими гайками.
При установке двух боковых проводов обратите своё внимание на маркировку, которая нанесена на боковые части катушки зажигания (см. фото ниже)

Так вот эта маркировка обозначает, к какому выводу катушки нужно одевать тот или иной провод. К маркировки «Б» нужно подсоединить синий провод, а к маркировки «К» требуется подсоединять красный провод!

Затем оденьте высоковольтный провод, на центральную часть катушки зажигания.
А следом установите клему «минус» на аккумулятор.

Основные причины отсутствия искры

Не все автомобилисты знают, причины пропадания искры, а тем более способы диагностики и устранения неисправностей. Так, стоит выявить основные причины, а после расшифровать, почему именно они становятся причиной. В завершении нужно рассмотреть способы устранения дефекта. Итак, какие причины могут послужить тому, что пропала искра:

Выход из строя топливного насоса.
Свечи зажигания.
Катушка зажигания.
Высоковольтные провода и их расположение.
Газораспределительный механизм.

Все причины найдены и стоит перейти к процессу устранения данной неисправности.

Даёшь искру? Устранение проблем!

Вначале стоит отметить, что не нужно сразу бросаться проверять. Как показывает практика, есть определенная последовательность действий и неисправностей, которая могла привести к пропаданию искры на 16-клапанном двигателе.

Топливный насос

Зажигание далеко не первая причина пропадания зажигания на автомобиле. Прежде, чем лезть в электрическую часть автомобиля стоит покопаться, так сказать, в механике. Включаем зажигание и слушаем, заработал ли бензиновый насос. Если он молчит, то необходимо проверить поступает ли бензин в цилиндры.

Начать процедуру диагностики стоит с того, чтобы проверить предохранители на исправность. Конечно, можно просмотреть только тот, который отвечает за топливный насос (в этом случае при включении зажигания насос не будет качать), но рекомендуется диагностировать все на целостность. Если хоть один вышел из строя, то его необходимо заменить.

Если предыдущая процедура не помогла, то обращаемся непосредственно к самому насосу. Для диагностики придется вынуть весь модуль, который находится под задним диваном и разобрать его.

Непосредственно насос проверяется легко — замыкаются контакты через тестер. Если показания отсутствуют, то деталь «умерла» и требует замены. Если насос — «живой», то необходимо почистить контактную группу и проверить проводку на наличие обрывов.

Свечи зажигания

Свеча становится вторым рубежом, который может стать причиной того, что пропала искра. Выкручиваем элементы и проводим визуальную диагностику. Если снаружи всё чисто и красиво, то необходимо замерить сопротивление и проверить зазор. Конечно, можно проверить работоспособность свечи на специальном свечном стенде, но не у всех он есть в гараже. Поэтому, делаем все по старинке.

Подключаем свечу к высоковольтному проводу, который подключается в 1 цилиндр, а наружной стороной к кузову, чтобы получить массу, и даем контакт зажигания.

При выполнении данной операции, стоит быть предельно осторожным, поскольку напряжение, которое попадает в искру, может быть смертельным. Таким образом, проверяем все свечи на наличие искры.

Альтернативный способ проверки свечей зажигания

Катушка зажигания

Проверку катушки зажигания можно провести при помощи мультиметра. Если она неисправна, то рекомендуется ее заменить, но находятся смельчаки, которые проводят ремонт этому узлу. Конечно, не все всегда идет гладко и зачастую все заканчивается одним — установкой новой.

Высоковольтные провода

Пробой или выход провода из строя сразу станет известен, поскольку автомобиль начнет троить. Но, если ВВ-провода расположены неправильно в цилиндрах, то придется разместить их согласно схеме подключения. Проблема пропавшей искры должна исчезнуть.

Последним местом, где необходимо искать пропавшую искру становится ГРМ. Сбитые фазы газораспределения могут послужить проблемой. Это могло случиться вследствие неверной установке задаточного диска. Он находится на шкиве коленчатого вала и служит синхронизатором отсчета для датчика. При правильном её расположении, когда 1 цилиндр находится в ВТМ, то датчик размещен между 19 и 20 зубом. Устранить причину можно выставив верно диск по меткам.

Проверка модуля

После появления признаков похожих на выход из строя модуля
зажигания его необходимо проверить, перед тем как покупать новый, так как
стоимость его недешевая.

Есть три способа проверки: подмена, визуальный осмотр и
мультиметр.

Подмена

Лучший и самый легкий способ проверки МЗ это установка
другого заведомо исправного с другого точно такого же автомобиля. После чего
станет сразу понятно, в чем дело и виноват ли МЗ в данной проблеме.

Визуальный осмотр

Необходимо осмотреть модуль на предмет сколов трещин и т.п.
На нем не должно быть никаких
повреждений. На контактной части не должно быть влаги или ржавчины.

Мультиметр

Проверка мультиметром осуществляется на результатах замеров
напряжения и сопротивления. Это поможет выявить причину поломки модуля или цепи
его управления.

Пошаговая проверка

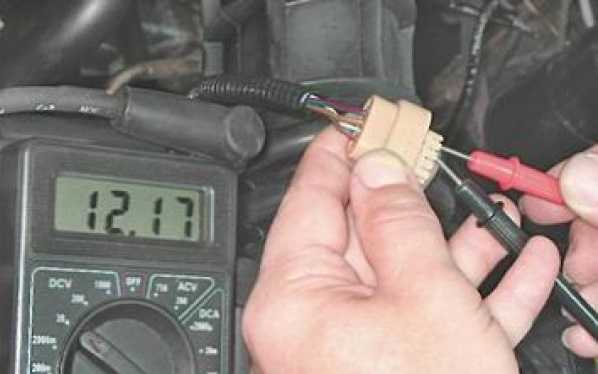

Снимаем колодку питания с модуля. На мультиметре выставляем предел измерения постоянного напряжения на 20В. Включаем зажигания на автомобиле и подключаем контакт мультиметра с одной стороны к питающей колодке (именно к разъему 15), а с другой стороны на корпус двигателя. Напряжение между 15 контактом и корпусом двигателя должно быть не менее 11-12В. В противном случае цепь питания МЗ неисправна, либо АКБ разряжен.

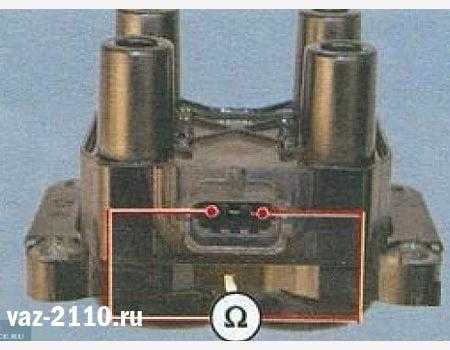

Далее проверяется сопротивление на самом модуле зажигания ВАЗ 2110. Выставляем мультиметр на параметр измерения сопротивления, а именно 200 Ом. Подключаем щупы мультиметра к высоковольтным выводам МЗ: 1-4, 2-3. Сопротивления данных катушек, при исправном МЗ, должно быть в пределах 5 Ом.

Затем проверяется сопротивления на входе МЗ. Один щуп мультиметра подключается к центральному контакту и замеряется сопротивления сначала на крайнем левом контакте, а затем на крайнем правом. Сопротивление должно быть в диапазоне 5 Ом.

Схема правильного подключения проводов к модулю зажигания

Если после проверки проводов, вы убедились, что все они плотно одеты на свечи, проверим правильность подключения самих проводов. Конечно, если до вас, в двигатель никто не лазил, то смысла проверки нет. Если тяга была и пропала причина может быть как в катушке так и самих проводах — их может пробивать. Но в любом случае проверим правильность подключения. На модуле зажигания указана нумерация цилиндров к которым подходят провода.

1 цилиндр — центральный нижний выход
2 цилиндр — левый выход
3 цилиндр — верхний выход
4 цилиндр — правый выход

Схема указана для установленной на автомобиле катушки.

Если после проверки проблем не выявлено, стоит задумать о замене катушки или проводов. Желательно поменять и то и другое.

Стоимость ПВН в зависимости от производителя составляет от 300 до 600 рублей за комплект. Наиболее популярные производители:

TESLA
BRISK
BAUTLER
Егоршинск

Стоимость катушки зажигания от 1300 до 2500 рублей. Модули следующих фирм можно найти в магазинах:

СОАТЭ (Ст.Оскол)
МЗАТЭ
HOFER
FENOX
BOSCH

При выборе модуля следует обращать внимания не только на производителя, но и на саму катушку, она бывает старого и нового образца. Поэтому лучше демонтировать свою и принести в магазин.

Типичные неисправности катушки зажигания

Ненадлежащее «заземление» может привести к выходу из строя модулятора. Также есть риск поражения электрическим током высокого напряжения. Отсутствие искры может указывать и на неисправность провода высокого напряжения. Если при его замене искра появилась, значит, неисправен был провод. Если нет – это неисправность модуля зажигания.

Также стоит обратить внимание при его визуальном осмотре на возможные трещины корпуса. В подавляющем большинстве случаев неисправный модуль зажигания подлежит замене.

Проверка, как и в случае с корпусной катушкой, включает в себя замеры сопротивления первичной и вторичной обмоток катушек. Величина сопротивления может зависеть от модели модуля зажигания и его производителя. При этом сопротивление вторичной обмотки катушек первого – четвертого и второго – третьего цилиндров должно быть одинаковым, ±100 Ом.

Индивидуальные катушки зажигания еще называют компактными, штекерными, карандашными или контактными из-за их внешнего вида, исполнения и расположения сразу над изолятором каждой свечи. Фото и названия этих катушек зажигания можно найти в сети. Они применяются в 16-ти клапанных инжекторных двигателях ВАЗ 2110. При более высокой цене, их преимущества – это компактность, практичность, надежность и долговечность. Кроме того, применение индивидуальных катушек позволило отказаться от высоковольтных проводов между катушкой и наконечником свечи.

Катушка для БСЗ обеспечивает искрообразование во всех цилиндрах. В случае с применением индивидуальной катушки зажигания искра на электродах свечи генерируется один раз за цикл работы двигателя, и только на той свече, в паре с которой работает катушка

Говоря о возможных неполадках индивидуальной катушки зажигания ВАЗ 2110, нужно, прежде всего, обращать внимание на вторичную обмотку. Нарушение ее изоляции, по статистике, наиболее часто является причиной пробоя высокого напряжения внутри катушки, что приводит к ее неправильной и нестабильной работе.

Воспламенение смеси в камере сгорания на малых или холостых оборотах работы двигателя может происходить с достаточной эффективностью, но при нагрузке подобная катушка не способна дать импульс для образования искры. Определить подобную неисправность можно, достаточно неточно – в домашних условиях либо с помощью осциллографа – на станции технического обслуживания. Проверка катушки зажигания ВАЗ 2110 в домашних условиях заключается в следующем:

Если при различных режимах работы силового агрегата наблюдаются отклонения от стандартного режима работы (двигатель троит), а в работоспособности свечей нет сомнения, возможно, причина в катушке зажигания. В этом случае можно поменять местами катушку неработающего цилиндра, определить который можно по состоянию свечи, с любой другой катушкой.
Если работа этого цилиндра нормализовалась, а в работе «цилиндра-донора» возникли проблемы – с большой долей вероятности катушка зажигания неисправна.

Можно установить ее на место и доехать до станции технического обслуживания, но в случае подтверждения «диагноза» специалистом СТО, ее придется заменить новой.

Многим водителям и членам их семей знакома ситуация, когда в поездке двигатель автомобиля начинает троить, дергаться. Хорошо, если это происходит с автомобилем, двигатель которого работает на контактной системе зажигания.

Замена замка зажигания ВАЗ 2110

Замена замка на новый, нужна лишь в том случае, если он уже вообще перестал работать или же возникла достаточно серьезная поломка, во всех остальных случаях можно обойтись заменой вышедших из строя деталей.

Самые распространенные причины замены:

если автомобиль подвергался угону;
если произошла утеря ключа;
поломка контактной группы.

Инструкция по замене замка зажигания:

Для проведения такой процедуры нужно использовать специальные болты с отрывными головками, некоторые автомобилисты рекомендуют их заменить двадцатимиллиметровыми болтами М6, которые быстрее снимаются при повторном ремонте;
Для ослабления затяжки болтов вам нужно будет зубило, в процессе использования нужно быть крайне осторожным, чтобы не сломать головку от болта;
Непосредственно перед заменой замка зажигания, нужно вставить в него ключ и повернуть в положение «I», чтобы защелка-фиксатор, которая блокирует механизм рулевого вала, находилась в корпусе замка.
Затем можно поставить замок зажигания на рулевую колонку и закрепить его скобой, также зажать болтами для крепления.
После изъятия ключа из замочной скважины, нужно проверить работает ли механизм блокировки рулевого вала. Если фиксатор вала не сработал, то потребуется отрегулировать положение замка зажигания на рулевой колонке, до того момента, пока защелка не войдет в паз на рулевом валу.
Когда механизм блокировки нормально работает работать, то с помощью накидного ключа на «10» окончательно нужно затянуть крепящие болты.

В конечном итоге хотелось бы отметить, что ремонт замка зажигания ВАЗ 2110 не очень сложный в исполнении, достаточно лишь постараться, и каждый сможет выполнить простой алгоритм действий дабы справиться с поставленной задачей.

Как проверить катушку зажигания на Приоре

Одним из основных признаков неисправности в ИКЗ Приора является троение двигателя. Поскольку катушки на Приоре индивидуальные, то и не работать будет только один цилиндр, то есть будут проявляться признаки троения на силовом агрегате. Это, конечно, не стопроцентный диагноз, но повод к тому, чтобы была произведена проверка катушки зажигания Приора вполне достаточный.

Проверка катушки зажигания мультиметромДля того, чтобы снять катушку зажигания необходимо:

приготовить торцовый ключ на «10»;
отсоединить аккумулятор;
снять кожух прикрывающий двигатель;
отжать пластиковый фиксатор и отсоединить колодку с проводами от вывода катушки;
вывернуть болт крепления КЗ ключом на «10»;
вытащить КЗ из свечного отверстия.

После того как катушка извлечена надо провести ее внешний осмотр. Не должно быть микротрещин, оплавлений или потеков на резиновом колпачке и корпусе. Возможно только небольшое подкопчение. Проверка электрической части возможна несколькими способами.

В комплекте с исправной свечой зажигания проверить устройство на «искру» об корпус автомобиля. Если искры нет, то очень вероятно, что КЗ отказала. В этом случае желательно проверить зазор в свечах зажигания, Приора может работать неустойчивой во время движения.

При проверке КЗ на искру необходимо работать в резиновых перчатках и проявлять особую осторожность не допуская контакта телом или другим инструментом с корпусом машины или двигателя.Катушка вырабатывает ток высокого напряжения от 20 до 40 кВт

Можно снятую катушку поставить на исправный цилиндр другого автомобиля и проверить в движении. Отказавшая КЗ себя сразу проявит.
Проверить КЗ инструментальным способом.

Главными врагами катушки зажигания являются высокая температура или перегрев, из-за которых образуются микротрещины на колпачке и корпусе, а также коррозия, то есть влага, кроме того плохо влияет на состояние КЗ частое включение замка зажигания без запуска двигателя и длительная нагрузка при неудачном запуске. Автомобильные электрики рекомендуют почаще чистить места крепления КЗ от пыли и влаги, проверять плотность крепления всех проводов, особенно высоковольтных, а также менять КЗ по истечении гарантийного срока, независимо от того, проявляют они признаки неисправности или нет.

NaDomkrat.ru.

Родной МЗ с 2002 года стоял

мз омега 2010-го года

мз омега 2010 годНедавно возвращаясь домой у меня на моей 12- ке отказали два цилиндра 2 и 3, сразу поняв ( т.к. на прошлой 10-ке менял его 3 раза), что это МЗ( модуль зажигания), полез под капот. Осмотрев всё и нажав на модуль зажигания, появилась искра и на 2 и на 3 цилиндрах. Ну думаю пора покупать новый, залез в интернет и наткнуля на интересную статьюwww.autoelectric.ru/advices/ignition/ignition.htm, там один мужичёк рассказал как у него было тоже самое и он просто взял и перепаял модуль, ну и я решил тоже попробовать. Сходил в магазин купил флюз для алюминия, провод и герметик abro . Затем пришёл домой вскрыл модуль и принялся за дело. Сначало убрал бесцветный силикон с мест контактов, зачистил и припаял провода к плате, но не без трудностей, пришлось греть всю алюминивую подставку с платой на плите и быстро паять, иначе никак( смотри статьюwww.autoelectric.ru/advices/ignition/ignition.htm) затем припаял по схеме в корпус модуля провода, намазал контакты лаком для ногтей, корпус намазал герметиком и закрыл. Через пол часа пошёл поставил и завёл. Работает! Так я съэкономил 1500 рублей) .

Продолжу тему, нашёл ещё два модуля зажигания от старой десятки, покупал в 10 году, менял 3 раза, когда вскрыл, то был удивлён, что со временем стали делать запчасти не лучше, а даже хуже, если в модуле 2002 года стояла хоть какая то защита на плате и сделана была на микросхемах, то здесь её просто вообще небыло, стояло два транзистора и больше ничего почти, перепаял и ничего не изменилось, на первом 2 цилиндра не работало, на втором один. Не покупайте модули от омеги!

если кому нужна распиновка мз на транзисторах:Сверху справа заклёпка к алюминиевой пластине — это масса (-12В). На платке в верхнем ряду “сигнал-1” и “сигнал-2”. Под силовыми транзисторами “катушка-1” и “катушка-2”.

+12В некуда цеплять (т. е. идёт только на катушки).

ЗЫ: схема платки очень тупая и беззащитная.

remont-avto.uef.ru
remont-avto.uef.ru
www.drive2.ru

Катушки зажигания в электронной схеме Лада Приора

Система зажигания на Приоре отличается от привычной традиционной схемы карбюраторных моделей. На старых машинах стояла одна катушка зажигания, а непосредственным распределением импульсов на свечки зажигания занимался трамблер, который еще требовалось правильно настроить. На инжекторных моделях машин с электронным впрыском топлива для каждого цилиндра имеется своя, индивидуальная катушка зажигания, которая подает импульс на свою свечку, для своего цилиндра.

Управляет всем процессом ЭБУ, электронное бортовое устройство, напрямую от которого сигнал идет на КЗ. Для того, чтобы правильно руководить процессом впрыска и вовремя подавать сигнал на электрический импульс ЭБУ использует данные со следующих датчиков:

ДПК — учитывая положение коленчатого вала двигателя он подает импульс в ЭБУ;
датчик фаз — он сигнализирует о положении распредвала, профессионалы называют его датчиком синхронизации;
тахометр — с него на ЭБУ поступает сигнал с какой частотой вращается коленвал;
ДМРВ — за счет измерения расхода воздуха через воздушный фильтр, определяет нагрузку на двигатель в данный момент времени;
ДТОЖ — определяет температуру двигателя;
ДТ — датчик детонации, его показания влияют на угол опережения зажигания.

При стандартных условиях по сигналу ЭБУ цилиндры работают в следующем цикле — 1 — 3 — 4 — 2. То есть импульс на искру поступает в тех цилиндрах, в которых заканчивается цикл сжатия, перед открытием клапана впрыскивается топлива и идет разряд, происходит детонация и цикл продолжается.

Катушка зажигания в общей системе зажигания играет роль преобразователя низковольтного напряжения от бортовых систем питания, аккумулятора или генератора, в высоковольтное. Конкретно на Приоре, она по сигналу ЭБУ генерирует высоковольтный электрический импульс на свече зажигания.

Катушка зажигания на ПриоруКонструктивно индивидуальная катушка зажигания отличается от общей КЗ:

Первичная обмотка, через которую протекает постоянный ток, находится внутри вторичной обмотки.
Внутри первичной обмотки находится внутренний сердечник, а внешний — вокруг вторичной обмотки.
Высокое напряжение, до 40 кВт, которое образуется во вторичной обмотке, передается на свечку зажигания не с помощью высоковольтных проводов, как на карбюраторных машинах, а через наконечник, который состоит из стержня высокого напряжения, пружины и оболочки, имеющей изолирующие свойства. Кроме того стоит диод, для быстрого отсекания высоковольтного импульса.

Какой-то единой, унифицированной маркировки индивидуальные катушки зажигания не имеют. У каждого производителя есть своя система обозначения электронных деталей. Поэтому надо исходить из того, какие КЗ пользуются у владельцев Приоры наибольшим спросом.

Одним из самых востребованных брендов является BOSCH. Эти катушки зажигания имеют маркировку — 0 221 504 473 (встречаются также 0 221 504 461). Считается, что такие катушки должны без отказов проходить 100 тысяч километров, хотя по факту это не всегда так.

Очень часто это происходит из-за большого количества контрафактных запасных частей на автомобильном рынке. Достаточно поинтересоваться сколько стоит катушка зажигания на Приору. Цена в 1150 рублей не самая высокая, а крупным оптом их продают по 850 рублей за штуку. Конечно это лакомый кусок для дельцов из гаражных мастерских.

Интересен в этом смысле опыт, которым делится один из специалистов, специально изучавший этот больной вопрос. Он рассказывает, чем отличается оригинальная ИКЗ от поддельной. Была у него Приора, как проверить катушку зажигания привел нам примеры:

Под кожухом находится пластмассовый корпус.
Имеется знак «молния», как обозначение высокого напряжения, возле крепежной буксы.
Поверхность штекера идеально обработана, шрифт на нем четкий, наносится с помощью лазера, поэтому виднеются незначительные оплавления.
Номер завода обведен овалом.
Контактная пружина имеет плотные витки, сделанные заводским автоматом.

Корпус выполнен из металла.
Отсутствует знак «молния».
Поверхность штекера грубо обработанная, надписи нанесены штемпелем, на резиновом наконечнике отсутствует дата изготовления, номер изделия и фирменный знак Бош.

Проверка модуля зажигания ВАЗ-2112 своими руками

Внутри модуля зажигания находится вот такая платаЯсно, что речь идёт о двигателе 21120 и о модуле зажигания 2112-3705010. Кстати, в артикулах будут идти ещё две цифры – они означают фирму-изготовителя.

Все элементы системы зажиганияК разъёму модуля подводятся четыре провода:

Сине-красный – питание +12;
Коричневый – «масса»;
Бело-голубой – сигнал для свечей 1 и 4;
Серо-красный – свечи 2 и 3.

Сначала проверьте, что на модуль подаются все напряжения:

Выключаем зажигание, отключаем разъём;
Переводим ключ в положение I;
Щуп стрелочного вольтметра подключаем к «минусу» АКБ;
Вторым щупом (плюсовым) находим контакт «+12V» в разъёме;
На каждом управляющем контакте стрелка покажет «почти 0»;
При работающем стартере значения должны увеличиться, оставаясь при этом меньше 0,7 В.

На обоих управляющих контактах напряжение должно быть одинаковым. Допустим, проверка разъёма не выявила ошибок. Дальше будем искать причину в самом модуле.

Тестер ЦНТ-СПМЗ

По рекомендации завода, на автомобилях ВАЗ-2112 проверять на необходимость ремонта модуль зажигания надо тестером, который называется ЦНТ-СПМЗ. Комплект состоит из генератора и модуля разрядников.

ЦНТ-СПМЗ, версия 3Если же тестера под руками нет, попробуем изготовить его сами. Только модуль зажигания всё же придётся снять, отвернув три гайки «на 10». Сначала отключают АКБ, затем – провода свечей и разъём. Кстати, на проводах нанесены цифры, соответствующие цифрам на модуле (см. видео).

Самодельный испытательный стенд

В качестве разрядника автолюбители используют блок свечей с удалённым контактом «ноль». Лучше, всё же, купить разрядник ЦНТ-РК-2 или РК-1.

Самодельный разрядникУправляющие импульсы на модуль подаются через резистор, сопротивление которого – 1-2 кОм. Если управляющий вход подключать без резистора, электроника выходит из строя. Можно даже собрать генератор, состоящий из двух микросхем NE555. Но это – для любителей паять.

None При использовании блока ЦНТ-РК один сдвоенный разрядник подключают к выводам 2-3, а второй – к контактам 1-4. «Нулевой» отвод разрядника соединяют с «общей массой».

Проверка модуля мультиметром

Сопротивление катушек в модуле можно померить стрелочным, но не цифровым омметром. Включаем омметр между выводами 1-4, затем – между 2-3, и получаем одинаковый результат. Учтите, что у разных изготовителей сопротивление отличается:

2112-3705010-02 (завод АТЭ-2, Москва) – 5-6 кОм;
2112-3705010-12 (СОАТЭ) – 12 кОм.

И т. д. Есть нюанс: индуктивность у катушек – большая, и при подключении омметра иногда проскакивает искра.

Не прикасайтесь к выводам двух щупов одновременно. А иначе убить – не убьёт, но будет неприятно.

Неисправности модулей зажигания на ВАЗ-2110. Диагностика своими руками

Если этого не происходит, с мотором начинаются проблемы:

падение мощности;
высокий расход бензина;
провалы при разгоне;
нестабильные холостые обороты;
отказ двигателя при запуске.

Признаки

Если одна из катушек модуля полностью выходит из строя, то не работают два цилиндра. Это хорошо заметно даже невооружённым глазом — двигатель лихорадит на холостых, пуск затруднён, заоблачный расход топлива, потеря динамики.
Чтобы исключить все остальные компоненты системы зажигания, убедимся в том, что свечи в рабочем состоянии. Для этого выкрутим их и проверим искру на каждой из свечей, прокручивая двигатель стартером и положив свечу с надетым высоковольтным проводом на головку так, чтобы корпус (резьбовая часть) свечи касался массы двигателя. Если искры нет или она слабая, меняем свечу на заведомо рабочую.
Если это ни к чему не привело, проверяем высоковольтные провода. Таким образом мы исключим из списка нерабочих элементов свечи, колпачки и высоковольтные провода. Дальше будем проверять модуль зажигания.

Как проверить модуль зажигания?

В первую очередь внимательно осматриваем корпус модуля. На его поверхности не должно быть сколов, прогаров и трещин. Модуль с повреждённым корпусом меняется без разговоров.
В том случае, если нестабильная искра только на 1-4 или на 2-3 цилиндрах, наверняка повреждена одна из катушек модуля. В любом случае, будем проводить комплексную проверку устройства. Для этого нам будет нужен обычный мультиметр.

Мультиметр для проверки модуля зажигания.

Порядок диагностики

Порядок диагностики может быть таким:

Отключаем от модуля коннектор с сигнальными проводами.
Включаем зажигание и проверяем напряжение на выводе 15 (центральный) колодки управляющих проводов. Номинальное напряжение — 12 В. Падение или отсутствие напряжения при заряженном аккумуляторе говорит о том, что блок управления двигателем не подаёт питания на модуль. Значит, причина кроется в ЭБУ.
Снимаем высоковольтные провода, откручиваем боты крепления модуля и снимаем его.
Проверяем сопротивление первичных обмоток катушек — ставим мультиметр в режим измерения сопротивления и снимаем показания с крайнего правого и центрального вывода, затем с крайнего левого и центрального вывода. Номинальное сопротивление первичных обмоток — примерно 0,5 Ом.
Сопротивление вторичных обмоток замеряем между выводами на 1-4 и 2-3 высоковольтные провода. Номинал — 5,4 кОм. Если показания не соответствуют номиналу, катушка работает некорректно.
Проверяем модуль на короткое замыкание. Для этого устанавливаем один щуп тестера на центральный вывод 15, второй на металлический корпус. Прибор должен показать отсутствие короткого замыкания (единица или бесконечность). В противном случае, одна из катушек замкнула на корпус.

Ошибки

Неисправность модуля можно определить и с помощью сканера ошибок. Коды ошибок, связанных с модулем, такие:

Р-3000, Р-3001, Р-3002, Р-3003 и Р-3004 — пропуски в искрообразовании, может быть виноват как сам модуль, так и свечи, высоковольтные провода или ЭБУ;
Р-0351 — не работает катушка 1-4 цилиндров;
Р-0352 — не работает катушка 2-3 цилиндров.

Возможно, что не работают свечи или пробиты высоковольтные провода, но если мы изначально их продиагностировали, тогда вина полностью лежит на модуле зажигания. В этом случае можем отремонтировать его самостоятельно, либо купить новый, что быстрее, проще и гарантирует бесперебойную работу системы зажигания. Удачной всем работы, крепкой искры и добрых дорог!

Схема замка зажигания ВАЗ 2110

Ниже представлена визуальная схема самого устройства и электросхема подключения замка зажигания, она подойдет как для автомобиля ВАЗ 2110 так и его модификаций — 2111 и 2112.

Схема подключения замка зажигания ВАЗ 2110

Электросхема работы замка зажигания ВАЗ 2110

Распиновка замка зажигания ВАЗ 2110:

Питание +12 вольт, которое должно поступать для микровыключателя датчика вставленного ключа;
Должна приходить масса при открывании дверей со стороны водителя;
Источник +12 вольт, ток должен поступать на стартер (с контактом 50);
Источник +12 вольт уходит после того, как включается зажигание, как пример, дополнительное оборудование: часы, видеорегистратор и т.д. (контакт при этом 15);
Также идет +12 вольт, когда вставляешь ключ на 5 контакт бортовой системы контроля;
Приходит питание +12 вольт, с помощью него работает подсветка личинки замка зажигания;
Приходит питание +12 вольт от аккумуляторной батареи (контакт 30);
Не используют.

Проверка несправности катушки зажигания на Приоре

Любой современный автомобиль и Лада Приора в частности состоит из кузова, как формообразующей платформы и множества агрегатов и систем, особым образом установленных в этот кузов, которые в совокупности создают индивидуальную модель машины. Одна из таких систем — это система зажигания.

От правильной ее установки, высокого качества деталей и достаточной совместимости с другими объектами автомобиля зависит устойчивый запуск и четкая, бесперебойная работа всего двигателя. Ведь именно через элементы этой системы — катушки зажигания и свечи подается высоковольтный импульс в виде искры для поджига впрыскиваемого в камеру цилиндра топлива.

Ремонт

Итак, для ВАЗ 2110 самая распространенная проблема — это исчезновение напряжения на 2 и 3 цилиндрах. Спустя некоторое время двигатель вновь начинает работать нормально, если нажать на заднюю пластину модуля.

Мириться с подобной ситуацией не стоит, лучше сразу выполнить проверку работоспособности блока, восстановить или заменить его полностью.

Демонтаж модуля

Выполнить процедуру достаточно просто.

Отключите минусовой провод от аккумуляторной батареи.
Снимите пластиковую крышку, которая закрывает двигатель.
Снимите провода со свечей зажигания.
Отсоедините провода от модуля зажигания. Их нумерация обозначена на специальных белых кольцах. А номер цилиндра указан на корпусе модуля зажигания.
Отключите разъем от модуля зажигания.
С помощью головки на 10, открутите три гайки, на которых держится искомый нами блок.
Аккуратно снимите его, после чего можно приступать к дальнейшей работе.

Теперь переходим непосредственно к работе с модулем:

Откройте алюминиевую пластину на модуле зажигания. Для этого пригодится плоская отвертка.
Внутри вы найдете небольшую печатную плату с элементами электроники. Ее покрывают прозрачным слоем силикона, который придется удалить.
Также там присутствуют провода, которыми осуществляется соединение платы с контактами разъемов. Они выполнены из алюминия, потому способны быстро рваться.
Все провода от контактов отрывайте, не бойтесь. На их место будут установлены другие. Кстати, специалисты рекомендуют использовать многожильные провода, применяемые в компьютерных мышках.
Схема модуля зажигания включает в себя два коммутатора и два мощных трансрезистора. Если вы решите поменять эти элементы, то необходимо знать, что коммутаторы используются производства SGS-THOMSON (модель L497D1), а транзисторы типа BU931.
Контакты выполнены из алюминия, потому вам потребуется специальный флюс для работы с этим металлом.
Проводок припаиваем к плате. К коллекторам транзистора паять сложнее, поскольку их покрывают специальным материалом, пайка которых проблематичная. Потому постарайтесь максимально аккуратно скрыть верхнее напыление с элемента. Чтобы паяльник не передавал все тепло на пластину, поместите ее на плиту, нагрейте до 180 градусов по Цельсию.
Припаяйте проводки к контактам на модуле, чтобы они оказались максимально короткими.
Места, где вы паяли, покройте лаком. Подойдет обычный лак для ногтей, позаимствованный у вашей жены.
Проверьте, работает ли модуль зажигания.
Если все хорошо, обмажьте внутреннюю поверхность специальным автогерметиком, после чего выполните сборку в обратной последовательности.
По завершению сборки проводки должны располагаться достаточно свободно. Убедитесь, что внутри коробки их не разжало и целостность соединений не нарушена.

Выполнить подобный ремонт модуля зажигания на ВАЗ 2110 своими руками не составит особого труда

Но проявите осторожность, действуйте аккуратно и последовательно

Особое внимание уделите процессу пайки

Но учтите, мы рассмотрели проблему плохих контактов. Она является не единственной для «десятки». Возможно, потребуется распиновка модуля зажигания на ВАЗ 2110. Для этого лучше обращаться к специалистам.

Если причина неисправности кроется в другом, тогда высока вероятность того, что модуль зажигания ВАЗ 2110 на 8 клапанов лучше просто заменить на новый. Поиски могут затянуться, так и не дав результата. А замена элемента полностью решит сложившуюся проблему.

Это интересно: Как проверить подсос воздуха во впускном коллекторе — симптомы

Проверка на Lanos, Таврия, Reno Megane

Разница в проверке модуля зажигания на Daewoo Lanos ничем не отличается от тестирования модуля ВАЗ-2110. Отличия сводятся только к сопротивлению вторичной обмотки на выводах модуля. У Lanos сопротивление вторичных обмоток исправного модуля должно находиться в диапазоне 5,0-6,0 кОм.

Что касается такого автомобиля, как Таврия, то на модели 1102 применяется бесконтактная система, поэтому проверка катушки идентична проверке на автомобилях ВАЗ 2108-21099. А вот на Таврия Славута используется модуль, который проверяется, как и на Daewoo Lanos.

Порядок проверки модуля зажигания на многих иномарках идентичен указанным способам. На том же Reno Megane модуль тоже проверяется замером сопротивления вторичных обмоток.

Проверка катушки зажигания – операция несложная и выполняется в течение нескольких минут. Зато проведение замеров точно даст понять — причиной перебоев в работе мотора является данный элемент или нет.

Конструкция
Неисправности
Ремонт
Цены на компоненты необходимые для ремонта

Система управления мотором включает в себя широкий перечень разнообразных элементов, каждый из которых играет свою важную роль. В некоторых ситуациях происходит исчезновение высокого напряжения на нескольких или даже на одном цилиндре. Причиной тому может послужить модуль зажигания на ВАЗ 2110, точнее его неисправность.

Следует отметить, что замена модуля зажигания у ВАЗ 2110 может не потребоваться. Сперва попробуйте отремонтировать его, продиагностировать и устранить неполадку.
