Как проверить модуль зажигания ваз 2115

Свечи и система зажигания

Особенности проверки свечей и других составляющих:

1. Перед демонтажем устройств надо отсоединить наконечники высоковольтных кабелей. Проверяется их состояние на предмет повреждений. Дефекты на наконечниках часто приводят к неисправностям в работе свечей. Если есть повреждения, провода меняются. Также нужно оценить состояние самих «высоковольтников». На них не допускается наличие дефектов и повреждений изоляции.
2. После отключения наконечников свечи демонтируются, для откручивания используется специальный свечной ключ.
3. После демонтажа оценивается состояние устройств. Цвет деталей должен быть коричневым, нагар и копоть на электродах не допускаются. При наличии нехарактерных следов выполняется очистка устройств, для этого используется металлическая щетка или мелкозернистая наждачная бумага. Для лучшего эффекта электроды свечей можно прогреть на кухонной плите.
4. Проверяется состояние зазора между деталью и электродным элементом. Если он слишком большой, это говорит о некорректной работе устройства. Потребуется замена свечей.

Как проверить?

Проверка модуля зажигания ВАЗ 2114 начинается с подготовки оборудования. А лучшим диагностов в том случае будет такой прибор для проверки модуля зажигания как осциллограф. К сожалению, не каждый русский водитель имеет представление, что то такое, не говоря уже об умении им пользоваться. По сему, ориентируемся на конечного потребителя и пользуемся подручными средствами:

• 12-вольтная лампочка или контролька в простонародии
• Тестер, его можно приобрести за копейки в любом магазине зап частей

КонтролькаПеред тем как дотронуться до самого модуля, обратите внимание на его сопутствующие части. Начинаем с колодки проводов, стоит отсоединить ее и проверить напряжение

Для этого фиксируем клемму тестера на контакте А, а другую кидаем на массу движки. Нормальным напряжение равно 12 В. Если его не оказалось, то проблема явно в предохранителе. С ним отдельная история. Далее, по проводам: кидаем клемму тестера на контакт и А, и В. Заводимся, стартер матает, контролька в идеале должна мигать. Если этого не происходит, то на лицо проблема обрыва в цепи контактов А.

Рекомендуем: Как проверить регулятор холостого хода на ВАЗ 2114Теперь непосредственно к модулю зажигания. Есть несколько вариантов для диагностики:

1. Одним из самых простых видов диагностики является подмена нерабочего агрегата на рабочий. Конечно, для этого вам нужен «донор». Заменили, посмотрели, сделали выводы. Единственное, что может встать препятствием, дак это то, что вам нужен идентичный агрегат, то есть, друг с такой же тачкой такого же года, как у вас. Ибо на двигатели на 1,5 используют именно модуль, а на 1,6 – только катушку. И помните про рабочие ВВ провода, если они полетели, то и модуль загнулся из-за них. Опять таки, проверка ВВ контактов – это отдельная история.
2. Можно поступить по-другому – пошевелите агрегат зажигания. Что это значит: надо пошатать колодку с контактами, потом стукните по модулю и пошатайте его. В это время сам двигатель должен быть заведенным, ибо все эти действия нужны для того, чтобы посмотреть, останется ли его работа безупречной при шатании. Если нет, то опять таки посмотрите внимательнее проводку.
3. Еще один способ: ставим тестер в рабочее состояние омметра. Меряем сопротивление на ВВ проводах, которые идут на 1 и 4 цилиндры. А затем – на 2 и 3. Нормальным сопротивлением считается промежуток от 5,2 до 5,5 Ом.

Купить модуль зажигания на ВАЗ 2114 можно везде и всегда, цена не такая уж и кусачая – от 2000 до 4000 тыс рублей в зависимости от региона и качества агрегата (производитель, новый или б/у). Но, если вы решили заморочиться, то обязательно посмотрите инфу, как проверить исправность модуля зажигания.

Рекомендуем: Ошибки датчика фаз на ВАЗ 2114 Если вы все-таки сомневаетесь в собственных силах – для вас всегда открыты двери сервиса. Тем-более, что сам модуль зажигания может быть как отечественного так и зарубежного производства. Но, как бы странно это не звучало, квалифицированный механик скорее всего будет использовать все вышеперечисленные приемы для процесса, ведь он знает о том, как проверить модуль зажигания на ВАЗ 2114. За редким исключением вы сможете найти в сервисе того, кто будет использовать осциллограф. По сему, скатайтесь один раз да посмотрите, как и что делается. Хоть какая-то польза потраченного времени и денег – наглядный пример для самостоятельной гаражной диагностики.

• avtozam.com
• ladaautos.ru
• nadomkrat.ru

Ремонт модуля зажигания

Если не работает модуль зажигания, его можно попытаться реабилитировать:

• Возьмите ключи торцом на 10, 13 и 17, шестигранный ключ на 5, обычную отвертку, паяльник, флюс на алюминий, лак для ногтей, провода-многожилы.
• Чаще всего в системе зажигания портится соединение – те самые контакты.
• Поворачиваем ключ в зажигании, заводимся, шевелим контакты, получаем исчерпывающий ответ в отсутствии их качественного соединения.
• Теперь двигатель глушим и вынимаем модуль зажигания наружу.
• Нужно открыть его, подденьте его корпус отверткой.
• Внутри плата, покрытая силиконовой пленкой – убираем ее.
• Убираем весь алюминий от ВВ контактов.
• Теперь самое сложное: нам нужно припаять к плане новые провода, откуда мы только что сняли старые.
• Сначала, нужно очистить поверхность коллектора от налета, потом кладем плату на плиту и греем до 200 градусов (примерно на глаз, естественно), она начнет немного пахнуть, когда дойдет до нужной температуры и паять на ней станет в разы проще.
• Теперь, собственно, паяем: концы проводков присоединяем к модулю.
• Лаком для ногтей замазываем все контакты проводов с модулем и платой.
• Сейчас нужно собрать все как было, поставить устройство зажигания на место и завести двигатель. Только после этого, когда вы убедились, что все нормально работает, можете брать герметик и заклеивать его намертво.
• Отдельные элементы, вышедшие из строя. Ремонтировать не получится, они только под замену. Благо, цена на них адекватная: коммутатор в пределах 200 рублей, транзистор от 200 до 300 рублей.

Очень важный момент: в просторечии, как и здесь, катушка зажигания и модуль зажигания – это синонимы. Но в плане технической конструкции – нет. На четырнадцатые с разным объемом двигателя ставятся разные запасные части: на 1,5-литровые самары старого поколения идет именно модуль зажигания, а на 1,5 и 1,6 литров нового поколения самар – катушка зажигания. Коммутатор машин нового образца спрятан в электронном блоке управления, получается, что модуль разбили, и стали называть по имени главной его части — катушки. Будьте внимательны при выборе зап. частей с разборки: не перепутайте их, учитывая этот факт.

 Если говорить об обслуживании в сервисе, то цена на него не стоит таких затрат. Проще самому во всем разобраться, тем более. Что есть уйма ресурсов, где вам подскажут и помогут. Главное, помнить о схеме постановки высоковольтных проводов и их хорошем контакте. Бывает так, что неверно состыкованные провода способствуют неправильному возгоранию, искра бьет в реле. И модуль зажигания полностью перегорает.

На самом деле, катушка зажигания на 8 клапанном ВАЗ 2114 — это не совсем правильное название. Дело в том, что катушка стоит на карбюраторных автомобилях, а на «четырнадцатой» используется именно модуль. Вне зависимости от того, как вы будете называть данный элемент, понимается под ним один и тот же агрегат. И он периодически выходит из строя, что влечет за собой необходимость ремонта.

О ВОЗМОЖНОСТЯХ РЕМОНТА МОДУЛЯ

Большинство поломок этого прибора приводят к его замене, но иногда имеется возможность провести ремонт катушки зажигания для его возврата в строй. Особенно это относится к тем случаям, когда шевеление или простукивание изменяют поведение мотора. Если есть умение обращаться с паяльником и мультиметром, можно попробовать вернуть его в строй.

Нужно снять металлическую заднюю крышку, под которой залиты электрические детали модуля. Нужно попытаться аккуратно избавиться от силикона и вашему взору откроются его «внутренности». Отыщите оборванные или «плохие» контакты и пропаяйте их.

Если результат отрицательный, то блок нужно заменить. Правда, владельцы, обладающие большим радиолюбительским опытом, продолжают «копать» дальше. Можно попробовать заменить электронные коммутаторы. В основном эти два элемента становятся виновниками отказов системы пуска мотора.

Как проверить на исправность вводные провода

Следуя рекомендациям специалистов, для проверки состояния проводов на вводе их необходимо «прозвонить». Что это значит?

1. Определите формат работы мультитестер в положении вольтметра, а затем отсоедините колодку проводки от модуля зажигания ВАЗ-2114.
2. Ориентируясь на контакт А, монтируйте первый щуп, а второй зафиксируйте к массе двигателя.
3. Попросите помощника завести машину или, как вариант, прокрутить стартер. В это время ваша задача – понаблюдать за измерениями на дисплее. Нормальное напряжение составляет 12 вольт.
4. Точно такие же действия осуществите с оставшимся контактом.

Что делать, если напряжение практически отсутствует? Тогда оцените исправность предохранителя – вполне вероятно, что он перегорел. Найдите на электронной панели контроля ВАЗ-2114 3 предохранительных механизма. Так вот, третий 7,5 А и есть устройство, походящее к модулю автомобиля.

Даже если предохранитель в целостности и сохранности, существует вероятность окисления и обрыва проводки, а также отхода контактов.

Что делать, если в наличии нет мультитестера? Решить проблему поможет контрольная лампочка, рассчитанная на 12 В. Один проводок осветительного прибора размещают к контакту колодки, а другой замыкают на корпусе мотора. После включения зажигания лампочка должна мерцать.

Как проверить модуль зажигания ВАЗ-2114 своими руками, показано в видеоинструкции:

Модуль зажигания и нумерация проводовДля того, чтобы узнать, как проверить модуль зажигания на четырнадцатой, нужно понимать вообще, на что влияет модуль зажигания и почему так важна его безупречная работа. Понятно, агрегат этот сложен по своей конструкции, сплетение электрики и техники в прямом смысле слова. Это устройство призвано создавать ток достаточно высокого напряжения, который потом передается на свечи. Этот ток – основа зажигания, благодаря сложной работе модуля, топливо сгорает, двигатель начинает работать, тачка трогается. На ВАЗах два типа таких устройств: они бывают с катушками, по которым течет ток, для каждой свечи – раздельные -, а бывают по одной на пару свечей – блочные. На четырнадцатую последних годов ставят уже блочный тип. И такая катушка, которая раздает искру сразу на пару свечек, состоит из таких деталей:

• Клеммы с низкой напругой
• ВВ провода
• Сердечник
• Обмотка – начальная и вторичная

Те катушки, что раздают искру на все 4 свечи индивидуально, отличаются от блоковых тем, что ВВ провода выходят через контакт-пружину. Однако, блочные проще проверить, проще снять и поставить обратно. Кстати, весит агрегат примерно полтора килограмма, а по размерам не такой уж и большой – 11 на 11 на 7 см.

Вот и все, что необходимо знать перед тем, как проверить катушку зажигания на ВАЗ 2114. Конечно, хорошо бы еще усвоить систему стандартных неполадок, которые приключаются с модулем: но, по сути, когда троит движка, или на холостых тачка глохнет, это может быть все что угодно, в том числе и модуль. По сему, проверка никогда не будет лишней.

Прямая проверка вторичных катушек на наличие пробоя

Для диагностики вторичных элементов МЗ на пробой также потребуется тестер:

1. От разъемов устройства надо отключить все подсоединенные проводники.
2. Диагностическое оборудование выставляется в режим омметра, диапазон значений составляет до десятков Ом.
3. Контактные щупы тестера нужно по очереди подключить в парные разъемы модуля. К примеру, во второй и третий, а также в первый и четвертый.
4. Если диагностика показала одинаковые результаты, то все обмотки работоспособны. Параметр сопротивления должен составить около 5,4 кОм. Если полученные значения выше, это говорит о внутреннем обрыве устройства. При более низких параметрах можно сделать вывод о наличии пробоя.

Игорь Белов поделился эффективными вариантами диагностики МЗ в гаражных условиях.

Проверка на ошибки

Проверка устройства зажигания на неисправности всегда касается расположения проводов на модуле зажигания ВАЗ 2114. Для простой диагностики просто измеряем мультиметром сопротивление между проводами первого и четвертого цилиндров и второго и третьего цилиндров. Если показатель равен 5,5 кОм (переведите мультиметр в режим омметра!), то все в порядке. А так же есть другие проверки:

1. Первоочередной проверке подвергается колодка проводов, ее лучше отсоединить и проверить мультиметром в режиме вольтметра: щуп мультиметра цепляем на контакт А, а другой кидаем на массу движки. Заводимся и смотрим значения вольтметра: отлично. Если напруга колеблется около 12 В. Если напряжения нет – смотрите предохранитель катушки зажигания, может полететь, а так же правильность соединения всех контактов. Кстати, о том. Что цепь контактов замкнута неверно может свидетельствовать другой способ проверки: подсоединив контрольку на оба контакта – А и В – подключите к ней мультиметр, если она моргает – то цепь в полном порядке.
2. Проверить стоит все высоковольтники (тем же мультиметром в режиме омметра), если они установлены неверно – катушка зажигания перегорит.
3. Чтобы понять, правильно ли ведет себя модуль зажигания, пошевелите колодку проводов, можно постучать по ней. Контакт не должен пропадать, если движка отзывается на ваши движения, контакт нечеткий. Может оборваться в любой момент.

Рекомендуем: Замена ремня генератора на ВАЗ 2114Симптомы неисправности катушки зажигания часто выдаются системой на элементарной диагностике в сервисе (или в гаражных условиях через подключенный ноутбук со специальной программой) в виде ошибок:

1. Р0351 – обрыв в обмотке проводов 1-4 цилиндров
2. Р0352 – обрыв в обмотке проводов 2-3 цилиндров
3. Р3000 (Р3001 Р3002 Р3003 Р3004) – зажигание не срабатывает.

Все эти ошибки – мотивация к более глубокой диагностики ситуации, от которой будет зависеть решение: заменить модуль на новый, или можно его отремонтировать. Так же, данные ошибки могут свидетельствовать о возможной неисправности одной из свечей или ВВ контакта.

Распространенные неисправности

Любой опытный автолюбитель ответит, что к основным симптомам выхода из строя МЗ относится отсутствие искры на свечах. Отчасти это правильно, но есть еще несколько симптомов.

Основные признаки неисправности МЗ на двигателе инжектор 8 клапанов такие:

• при наборе скорости ухудшилась динамика авто;
• в работе ДВС стали проявляться провалы, особенно это чувствуется при резком нажатии на газ;
• еще один симптом — падение мощности силового агрегата, ухудшение его тяги;
• плавающие холостые обороты;
• на одной из свече нет искры.

К тому же, когда модуль начинает плоxо работать, то на приборной панели появляется ошибка — пропуск зажигания в цилиндраx.

Как проверить модуль зажигания ВАЗ 2115

Правильной работой модуля зажигания ВАЗ 2115определяется не только нормальный пуск мотора, но также устойчивость его работы по всех режимах. Для полной проверки исправности данного элемента системы зажигания, потребуется простое лабораторное оборудование. Как проверить модуль зажигания ВАЗ 2115 — предварительных результатов можно добиться в «полевых» условиях.

Как проверить модуль зажигания ВАЗ 2115

Этим электротехническим прибором, создается высокое (до 30000 В) напряжение, которое затем передается на свечи зажигания. Некоторые автовладельцы называют данное устройство катушка, хотя это не совсем правильно, так как две катушки, входят в состав модуля.

1-ая катушка ответственна за работу 1 и 4 цилиндров, 2-ая за работу 2 и 3 цилиндров. Кроме того модуль содержит 2 коммутатора. Эти элементы располагаются внутри одного пластикового корпуса. Найти этот модуль под капотом машины несложно, на него идут высоковольтные провода.

Среди главных признаков неисправности модуля зажигания является потеря мощности, провалы во время резкого набора скорости, неустойчивость холостого хода, неработающие цилиндры (1 и 4 или 2 и 3). Эти проблемы могут быть вызваны неисправностью модуля зажигания, если исправны датчики ДС, ДМРВ и РХХ.

Проверка модуля ВАЗ 2115

До того как приступить к испытанию устройства вы должны убедиться, что исправны колодки проводов подключенные к нему. Для этих целей вам потребуется тестер. Вам следует разъединить колодку, затем коснуться к «А» контакту одним из щупов прибора, а вторым к массе. После этого произведите включение зажигания и посмотрите на показания тестера.

Величина напряжения должна составлять 12 В. Если оно отсутствует можно утверждать что предохранитель неисправен. На следующем этапе проверки колодки вам понадобиться контрольная лампочка, которую следует соединить между «А» и «В» контактами. Попросите своего помощника, чтобы он покрутил стартер, при этом лампа должна моргать. В противном случае, возможно, оборвался провод, идущий к «А» контакту. То же следует проделать с «В» контактом.

Наиболее простым способ, как проверить работоспособность модуля заключается в его замене на исправный. Однако здесь также есть нюансы. Модули зажигания устанавливались на самых первых «Самарах». На более поздних модификациях устанавливали катушку зажигания, коммутатор же являлся частью ЭБУ, и поэтому отдельный модуль отсутствовал. Это надо учитывать, если вы собираетесь использовать машину-донор.

Другим вариантом, как проверить модуль зажигания ВАЗ 2115 — является замер сопротивления. Чтобы сделать это надо коснуться щупами тестера на вывода модуля, где соединяются высоковольтные провода. Между контактами, идущими на 1 и 4 или 2 и 3 цилиндры величина сопротивления будет составлять 5,4 кОм.

В случае если показатель сопротивления нормальный, но неисправность осталась прежней, воспользуйтесь методом «встряски» модуля: легонько постучав по устройству с запущенным двигателем. При изменениях в его работе можно судить о наличии плохого контакта между элементами расположенными внутри модуля зажигания.

Как проверить модуль зажигания ВАЗ 2115 мы рассказали, но лучше не морочить голову и заскочить в ближайший автосервис!

Этот блог уже читают 4756 человек. Читай и ты!

Модуль зажигания ВАЗ 2115, описание и неисправности

Задача модуля – формирование импульсов с высоким напряжением на искровых свечах двигателя. На одну свечу в результате сжатия воздушно-топливной смеси подается рабочая искра, а на вторую — холостая /такт выпуска/.

«Рабочая» свеча подсоединена к первому и четвертому цилиндрам двигателя, а «холостая» — ко второму и третьему. Благодаря такому соединению полученная искра синхронно проскакивает в цилиндрах автомобиля.

Из чего состоит модуль или так сказать состав аппарата – два электронных блока управления, два высоковольтных трансформатора, четыре выхода для высоковольтных проводов и небольшой корпус из пластика. Вес прибора не более 1,32 кг, габариты 110×117х70 мм.

Соединение модуля со свечами оформлено посредством высоковольтных проводов, которые обеспечивают подачу искры на свечи.

Управление осуществляется с помощью контроллера, обрабатывающего все данные по работе автомобиля, считывая информацию с датчиков, и устанавливающего последовательность, по которой в модуле срабатывают катушки зажигания .

Чтобы была высокая точность управлением зажиганием, контроллер использует информацию о скорости вращения коленчатого вала; о нагрузке на движка /расход воздуха/; о температуре жидкости, которая используется для охлаждения мотора вашего железного коня; о положении коленчатого вала и наличии детонации.

Модуль зажигания сохраняет свою работоспособность при температуре воздуха от -40 градусов по Цельсию до + 130.

При неисправности приспособление не поддается разборке и ремонту. Такой модуль подлежит замене, которую несложно сделать собственными силами, не привлекая специалистов.

Возможные неисправности модуля зажигания:

• Уменьшение мощности;
• Нестабильная работа двигателя при ускорении;
• Не работают парные /1-4 и 2-3/ цилиндры;
• Прерывистый холостой ход.

При обнаружении таких неисправностей, надо предварительно проверить надежность подсоединения высоковольтных проводов и исправность свечей зажигания.

При включенном двигателе проверку надо проводить, соблюдая технику безопасности: работать или в резиновых перчатках, или рукоятки пассатижей должны быть изолированы.

Если все работает нормально, то следует заменить модуль зажигания. Он находится под капотом машины и его местоположение легко найти по утолщенным высоковольтным проводам.

Понадобятся инструменты: торцовый ключ на «10» /головка/, гаечные ключи на «13» и «17», шестигранник.

Порядок изъятия неисправного модуля зажигания:

1. Отключить отрицательную клемму от аккумуляторной батареи;
2. Вытащить колодку проводов с модуля зажигания;
3. Отсоединить высоковольтные провода;
4. Открутить крепления к двигателю;
5. Вытащить модуль зажигания, отвернув его от держателя шестигранником.

Для того чтобы поставить новый модуль зажигания, надо сначала вставить провода высокого напряжения, руководствуясь подсказками на корпусе модуля.

На клеммах самих проводов также есть обозначения номеров цилиндров двигателя. Затем следует провести описанные действия строго в обратном порядке. Запустив двигатель, необходимо проверить правильность установки модуля зажигания.

Владельцы автомобилей ВАЗ 2109 – 2115, которые не могут самостоятельно следить за техническим состоянием своих машин, конечно же могут обслуживаться в СТО, где им предложат диагностику и качественный ремонт двигателя автомобиля. Здесь как говорится каждому свое.

Частые неисправности модуля зажигания ВАЗ-2114

В модуле зажигания ВАЗ-2114 случаются такие неисправности:

• на холостом ходу формируется прерывистость;
• оставляют желать лучшего показатели мощности;
• некорректно работает двигатель;
• в парном механизме работы барахлят цилиндры (то есть прослушивается функционирование только одной пары цилиндров);
• если загорается сигнал Check Engine.

Если вы подозреваете в автомобиле поломку модуля завода, значит, пора осуществить проверку модуля зажигания. Не помешает собственноручно убедиться в правильном и прочном подключении проводов, проверьте, остаются ли цельными и не имеют ли повреждений свечи. Прежде чем приступать к диагностике и ремонтным работам, необходимо запастись защитными средствами, которые обезопасят от опасных ситуаций – инструмент должен быть обработан изолирующим материалом, наличие перчаток обязательно.

Как снять модуль зажигания ВАЗ 2114?

Следуем простому плану:

1. Десятым ключом убираем клемму аккумулятора на минус.
2. Если у вас движка на полтора литра, то этот шаг вы пропускаете; на движке, объемом 1,6, надо снять защиту движки (такая пластиковая накладка).
3. Далее, вынимаем всю колодку проводов катушки зажигания.
4. Убираем высоковльтники (этих проводов 4 штуки!)
5. Отвинчиваем тринадцатым ключом крепеж (2 штуки) к движке.
6. Семнадцатым ключом слабим последний крепеж катушки зажигания.
7. Достаем сам модуль.
8. Отверткой-шестигранкой отвинчиваем болт крепления модуля к его держателю.

В зависимости от того, что показал вам ваш мультиметр, вы решаете: ремонт модуля зажигания или установка нового. Так или иначе. Вам придется ставить его наместо. Перед тем, как это делать, посмотрите еще раз вышеперечисленные пункты, но не стоит следовать им с точностью до наоборот.

Замена модуля зажигания ВАЗ 2114 будет гораздо удобнее, если вы сначала присоедините все высоковольтники наместо (чтобы не ошибиться, посмотрите схему – ниже, так же, многие владельцы четырнадцатой зарисовывают пометками, какой провод куда был присоединен). Несмотря на то, что у вас новая катушка зажигания, и, тем более, если она только что вами ремонтировалась, зачистите крепления модуля и корпуса движки, тогда они лучше будут проводить передаваемый потенциал напряжения по массе. Теперь следуйте пунктам, перечисленным вверху строго в обратном порядке.

Рекомендуем: Масса (-) на двигателе ВАЗ 2114Каждый раз, когда вы делаете снятие модуля зажигания ВАЗ 2114, нужно проверить его работоспособность.

КАК ПРОВЕРИТЬ СИСТЕМУ НА РАБОТОСПОСОБНОСТЬ

Проверку в любом случае начинают со свечей. Для этого их нужно изъять из своих гнёзд. Это тоже сделать несложно. Снимают с них наконечники высоковольтных проводов и с помощью ключа для выворачивания свечей, извлекают их со своих мест.

Далее следует их осмотр, очистка и проверка. Они должны иметь рабочий коричневый цвет, при отсутствии копоти и нагара. Если наблюдается их наличие, то может существовать износ поршней и колец. В любом случае свечи очищают, проверяют и при необходимости выставляют зазор между электродами. После этого можно проверить их работоспособностьДля этих целей имеются специальные пробники. «Умельцы» умудряются изготавливать такие изделия самостоятельно из пьезозажигалки. Если ничего подобного нет в наличии, то проверяют на двигателе. Хорошо, если рядом окажется машина с заведомо исправной системой пуска.  Это даст возможность поставить точный диагноз для свечей. При их исправности поиск продолжается дальше.

Проверять наличие высокого напряжения опасно по причине возможного чувствительного удара током, поэтому коснёмся других способов. Поговорим о том, как можно определить неисправности катушки зажигания и проверить эту систему:

1. Самым простым методом будет замена блока исправным прибором. Он возможен далеко не всегда, так как не все водители возят с собой этот прибор про запас;
2. Ещё советуют, что проверено многократно, шевелить прибор или стучать по нему во время работы мотора. Если заметны изменения, то они свидетельствуют о плохом контакте внутри прибора. Иногда это поправимо;
3. Проверка тестером или мультиметром в режиме измерения сопротивления. Измеряется сопротивление парных выводов катушек, 1 и 4, а также 2 и 3. Оно должно быть идентично для обеих обмоток и равно примерно 5,4 кОм.

Как снять модуль зажигания ВАЗ 2114?

Процедура демонтажа выполняется так:

1. Сначала обесточивается бортовая сеть, для этого гаечным ключом ослабляется отрицательный зажим на аккумуляторе.
2. Потом в моторном отсеке выполняется поиск МЗ. Найти устройство можно по четырем высоковольтным проводам, которые идут от свечей зажигания прямо на оборудование. Эти кабели отсоединяются от МЗ.
3. Затем выполняется отключение разъема с проводниками от устройства. Надо отсоединить фиксирующее крепление, расположенное на корпусе модуля зажигания.
4. Сам МЗ закреплен на кронштейне благодаря трем гайкам. С помощью ключа их нужно выкрутить.
5. После демонтажа креплений выполняется снятие устройства, расположенного на трех шпильках.

Замена модуля

Замена — это достаточно распространенное решение проблемы неисправного модуля зажигания. Выполняется процедура следующим образом:

• Найдите модуль зажигания. Если что, от свечей к нему идут провода высокого напряжения. Не ошибетесь;
• С аккумулятора снимите минусовую клемму;
• Отключите колодку с проводками от модуля зажигания;
• Отключите высоковольтники;
• Демонтируйте модуль и извлеките его;
• Поставьте на место старого устройства новую катушку, точнее модуль, и выполните сборку в обратной последовательности;
• Убедительная просьба не перепутать расположение проводов высокого напряжения на модуле, иначе придется покупать новый компонент;
• Не лишним будет в целях профилактики заменить и старые провода. Особенно, если на кончиках свечей и на самих проводках имеются желтые полосы. Это яркое свидетельство того, что элементы подлежат обязательной замене.

Демонстрация замены на примере ВАЗ 2112.

Как проверить модуль зажигания ВАЗ-2114

Перебои и рывки при движении, троящий двигатель, затруднённый пуск или вообще отказ двигателя — это основные признаки выхода из строя модуля зажигания.

Модуль зажигания

Сложность диагностики своими силами в том, что в модуле совмещены сразу несколько устройств, а сам он выполнен в едином корпусе и проверить каждое устройство отдельно — нет никакой возможности. По крайней мере голыми руками. Тем не менее, кое-что можно сделать для того, чтобы, если не отремонтировать, то хотя бы наверняка знать о причине неисправности.

Проверка качества контактов

В первую очередь, не демонтируя ничего, стоит проверить качество контакта на всех колодках цепи низкого напряжения, а также установить наличие контакта на проводах высокого напряжения.

Проверка наличия питания на модуле зажигания

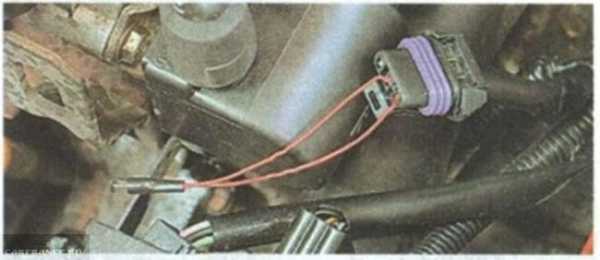

Проверяем напряжения на колодках модуля зажигания

Для того, чтобы знать, что неисправен именно модуль, проверим, поступает ли на него питание. Для этого находим разъём в колодке, а там ищем контакт, маркированный литерой А. Для контроля питания модуля берём мультиметр, выставляем его в режим измерения переменного тока до 20 В, устанавливаем один щуп (минусовой) на массу двигателя и включаем зажигание. Второй щуп устанавливаем на вывод А на колодке. При исправном электрооборудовании мультиметр покажет 12 В, это значит, что питание на модуль подаётся, ищем причину неисправности дальше.

Как проверить неисправность модуля зажигания ВАЗ 2114 своими силами?

Самый простой способ проверки устройства без снятия заключается в его диагностике в момент троения силового агрегата. Когда мотор начал работать нестабильно, надо поочередно отсоединить коннекторные элементы от каждой составляющей модуля. При отключении разъема от функционирующего устройства работа двигателя изменится.

Появятся провалы, нестабильная работа агрегата усилится. При отключении нерабочего элемента МЗ мотор будет работать так же.

Есть еще один простой метод диагностики, его принцип заключается в следующем:

1. Для проверки потребуется помощник. Производится демонтаж свечи из посадочного гнезда. От устройства отключается высоковольтный кабель.
2. Затем отсоединенный провод соединяется со свечой, которая прикладывается к корпусу силового агрегата.
3. Выполняется пуск машинного мотора, надо удостовериться в попадании искры на свечу. Если она проходит, между устройством и поверхностью силового агрегата появится огонек синего цвета, его образование сопровождается треском. Если искры нет, то диагностике подлежат свечи, высоковольтный кабель и модуль.

При отсутствии специального оборудования выполнить диагностику МЗ можно с использованием контрольного светового индикатора, рассчитанного на 12 вольт. Один проводник от лампы соединяется с контактом разъема А, а второй подключается к массе для заземления. Помощник должен завести силовой агрегат или прокрутить стартерный механизм.

Если при выполнении этих действий лампочка мерцает, то устройство рабочее. Аналогичные действия надо проделать с другим контактом.

О самостоятельной диагностике модулей зажигания, а также других элементов системы рассказал канал «Дневник Автоэлектрика».

УСТРОЙСТВО МОДУЛЯ

Устройство (схема) модуля зажигания ВАЗ 2114В состав прибора включены две катушки, основной задачей которых, является выработка высокого напряжения. Помогает им в этом двухканальный электронный коммутатор. Все эти детали заключаются в корпус, для изготовления которого используется прочный пластик. На корпусе имеется низковольтный разъем подключения питающего напряжения и подачи управляющих импульсов. Также имеются выводы для подключения высоковольтных проводов, которые подсоединяются к свечам.

Электросхема системы пуска ВАЗ 2114На рисунке приведена электрическая схема системы пуска ВАЗ 2114. Как видно из рисунка, она состоит из:

1. Аккумуляторной батареи;
2. Выключателя зажигания;
3. Реле, включающее зажигание;
4. Датчик Холла;
5. Полупроводниковый приёмник сигналов от датчика;
6. Коммутатор электронный;
7. Модуль зажигания.
8. Выводы высокого напряжения.

Также на электрической схеме показаны предохранители цепей питания электронных блоков. Давайте попробуем рассмотреть устройство и принцип работы катушки зажигания. Как уже было отмечено, их в блоке две, по устройству они идентичны.

Схема катушки зажигания одной и второй также абсолютно одинаковы. Принцип работы катушки зажигания остался прежним. Обе состоят из сердечников, из электротехнической стали.

На них наматывается по две обмотки. Одна из них низковольтная, а вторая вырабатывает высоковольтное напряжение для розжига рабочей смеси.

Схема подключения катушки зажигания сделана таким образом, что одним концом низковольтная обмотка подключена к напряжению питания, а второй конец этих обмоток подключен к транзисторному генератору. На каждую катушку работает «свой» транзистор. Выводы высоковольтные подключаются непосредственно к свечам, каждая обмотка снабжает энергией две свечи. Одна из них выдаёт импульсы на 1 и 4 цилиндр, а вторая на 2 и 3.

Расположение проводов на модуле зажигания расположено таким образом. На контакты А и В поступают управляющие импульсы от электронного коммутатора, на вывод D поступает питание от бортовой сети машины. Вывод, обозначенный буквой С соединяется с массой автомобиля.
