Какие карбюраторы устанавливаются на ВАЗ 2105

Все карбюраторные установки в оснащении ВАЗ 2105 ориентируются, прежде всего, на минимизацию потребления горючего. Разумеется, инженеры АвтоВАЗа на протяжении всей истории «пятёрки» экспериментировали с оснащением машины, чтобы выявить наиболее эффективные механизмы.

В разные годы на ВАЗ 2105 устанавливались различные модификации карбюраторов. Все они имели как свои достоинства, так и недостатки, которые зачастую приходилось выявлять самим водителям во время езды.

Модификация ДААЗ

Предприятие Димитровградского автоагрегатного завода (ДААЗ) наладило выпуск карбюраторных установок по лицензии от компании Weber. Главное качество продукции ДААЗ — простота в эксплуатации и в ремонте. Был налажен выпуск всех необходимых для ремонта и замены деталей, поэтому в случае необходимости водитель мог легко купить нужные комплектующие и самостоятельно провести работу по наладке карбюратора.

Карбюраторы ДААЗ обеспечивали автомобилю повышенные скоростные характеристики, так как новая система жиклёров позволяла максимально быстро реагировать на увеличение скорости и подавать необходимое количество топлива в мотор.

Существенным недостатком карбюратора Димитровградского автоагрегатного завода можно считать расход топлива. В смешанном цикле устройство требовало не менее 10–14 литров горючего на 100 километров пути.

Первые автомобили ВАЗ 2105 оснащались карбюраторами «ДААЗ»

Модификация «Озон»

Карбюратор типа «Озон» считается модифицированной версией прибора, который собирали на «ДААЗе» по лицензии Weber. «Озон» — более продвинутая версия старого «ДААЗ». Этот карбюратор обладает более высокими показателями экологичности, к тому же значительно снижает расход топлива на 100 километров пробега.

Однако не всё так хорошо в конструкции «Озона». После многочисленных жалоб водителей ВАЗ 2105 конструкторы выявили большой недостаток этого вида карбюраторов. Устройство оснащено двумя камерами, однако в работе второй камеры принимает участие пневматический клапан. Именно из-за него у водителей и возникали проблемы, так как даже при малейшем загрязнении клапан начинал работать некорректно.

Модернизированная версия первого карбюратора «ДААЗ»

Модификация «Солекс»

«Солекс» — одна из самых современных версий карбюраторов производства Димитровградского автоагрегатного завода. Устройство максимально экологично, неоднократно проверено на предмет соответствия мировым стандартам, к тому же характеризуется продуктивностью в работе.

Карбюраторы «Солекс» первыми в линейке продукции ДААЗ оснащены системой обратной подачи топлива, что делает их максимально экономичными в эксплуатации. Из-за наличия этой системы карбюратор стал довольно требовательным к качеству заливаемого бензина. Поэтому чистить жиклёры и проверять работу устройства водителю приходится не менее одного раза в год.

Современная установка ДААЗ для автомобилей «Жигули» отличается от предшественниц

Ремонт своими руками

Если вдруг ваш карбюратор пришёл в негодность, не стоит его выкидывать

Ремонт этого важного «органа» автомобиля заключается в максимально быстрой замене неисправных деталей. Для того, чтобы определить, какие детали необходимо заменить, следует разобрать, прочистить карбюратор и внимательно осмотреть составляющие механизмы.

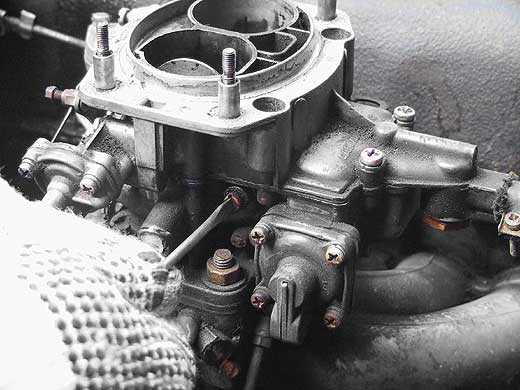

Как снять карбюратор

Снятие карбюратора производится в том случае, если в нём обнаружена неисправность, но возможности сделать это методом частичной разборки нет. Также снимают карбюратор для его замены, регулировки и прочистки.

Снимается он следующим образом:

Для начала удаляются всевозможные навесные части и тросы привода заслонок.
Снимается со шпилек корпус воздушного фильтра. Для этого необходимо открутить все гайки, на которых он крепится к карбюратору. Отодвигается прижимная гайка и вытаскивается из кронштейна крепления оболочка троса воздушной заслонки.
От загрязнений очищается наружняя поверхность деталей.
Ослабляется трос привода воздушной заслонки и снимаются шланги подачи топлива и отвода картерных газов.
Отсоединяется шланг между экономайзером и пневмоклапаном и шланг вакуумного распределителя зажигания.
Затем откручиваются гайки, которыми карбюратор крепится к впускному коллектору.
Снимается корпус карбюратора и чистой тряпицей глушится отверстие впускного коллектора, чтобы избежать засорения.

Не забудьте проверить целостность уплотнительной прокладки, которая находится между карбюратором и впускным коллектором. При необходимости замените её.

Фотогалерея: снятие карбюратора с ВАЗ

Как прочистить карбюратор

Прежде чем начать чистку карбюратора, вам необходимо тщательно подготовиться: купить в автомагазине специальный аэрозольный очиститель, вооружиться гладкими сухими тряпочками, насосом для накачки шин, снять карбюратор и разобрать его.

Прочистка жиклёров

Жиклёры — каналы подачи топлива и газа — чистят сжатым воздухом или жидким очистителем под давлением. Механическая чистка какими-либо ворсистыми или металлическими предметами запрещена.

При прочистке жиклёров сжатым воздухом (для этого можно использовать насос для шин) продувается корпус жиклёров холостого хода, главной дозирующей системы (воздушные и топливные), затем клапаны и каналы распылителя насоса.

При сильном загрязнении жиклёры помещают в ацетон, чтобы отложения размягчились или полностью растворились. Затем их следует продуть.

Промывка поплавковой системы

Чтобы попасть к поплавковой системе карбюратора, необходимо:

Снять воздушный фильтр и хомуты крепления топливных шлангов.
Отсоединить трос, который отвечает за пусковое устройство.
Снять электрический разъём на электромагнитном клапане.
Затем отвертеть крепящие болты и не переворачивая снять крышку карбюратора.

Чистить поплавковый отсек лучше всего резиновой грушей, тщательно втягивая остатки топлива из камеры. Ворсистые тряпки использовать не стоит — они могут случайно забить жиклёры.

В завершение очистки вы можете протереть дно поплавковой камеры жёсткой кисточкой.

Чтобы проверить, насколько хорошо вы очистили поплавковую камеру, необходимо вывернуть воздушные жиклёры и продуть эмульсионные колодцы. Если в них появляется грязь, промывку следует повторить и проверить тем же способом.

Промывка дроссельной заслонки

Производится с помощью очистителя, который можно приобрести в специализированном автомагазине.

Промывается сама дроссельная заслонка, а также все доступные элементы, каналы, клапаны и прочее

Особое внимание следует уделить каналу принудительной вентиляции картера, т. к. он засоряется чаще и сильнее других частей.

После этого откручивается датчик холостого хода и промываются внутренние элементы.

Процедура повторяется ещё раз.

Видео: как прочистить дроссельную заслонку на ВАЗ

Замена прокладки

Прокладка находится между корпусом карбюратора и его крышкой. Если во время разборки вы обнаружили какие-либо повреждения на прокладке, её стоит заменить.

Сделать это не так сложно — нужно просто демонтировать поплавок и поставить на место старой непригодной прокладки новую. Затем установить поплавок и вернуть крышку карбюратора обратно.

После промывки внутренних элементов карбюратора его следует продуть. Для этого отлично подойдёт воздушный или автомобильный компрессор.

Чистка, дефектовка, проверка карбюратора ВАЗ 2107

Для полного обслуживания необходимо узел демонтировать с авто. Делается это путем демонтажа корпуса воздушного фильтра, отсоединения от узла патрубков, трубок, тросов и провода электромагнитного клапана. После остается только открутить 4 гайки крепления карбюратора к впускному коллектору и снять узел.
Карбюратор «Озон» включает в себя три части. Работы с каждой из них лучше проводятся поочередно: сняли одну – разобрали, очистили, собрали и переходим к следующей составляющей.

Крышка карбюратора

Начинаем с крышки. Обслуживание включает в себя такие этапы:

Откручиваем винты крепления крышки.
Отсоединяем телескопический привод управления воздушной заслонкой.
Снимаем с корпуса крышку вместе с пусковым устройством и поплавком.
Отвинчиваем винты крепления пускового устройства и отсоединяем тягу от рычага оси заслонки.
Извлекаем ось поплавка и снимаем поплавок вместе с запорной иглой.
Откручиваем пробку фильтра, установленного на штуцере подачи топлива (если пробка не откручивается, нанесите по ней несколько несильных ударов ключом). Извлекаем фильтрующий элемент (сетку).
Снимаем прокладку.
Крышку отмываем от грязи. Каналы в ней продуваем с использованием чистящего средства (если средства нет под рукой, можно продувку делать сжатым воздухом).
Промываем и продуваем фильтрующую сетку. Ставим ее на место и закручиваем пробку.
Осматриваем состояние запорной иглы (резиновой манжеты на ней). Устанавливаем поплавок с иглой на место.
Проверяем положение поплавка (влияет на уровень в поплавковой камере). Делается это так — переворачиваем крышку вертикально (чтобы запорная игла закрыла канал подачи) и замеряем расстояние от поплавка в поверхности крышки. Расстояние составляет 6,5 мм, при таком показателе уровень соответствует норме. Если не сходится, регулируем и настраиваем положение поплавка подгибанием язычка.
Проверяем герметичность запорной иглы. Для этого переворачиваем крышку поплавком вверх и создаем разряжение во впускном штуцере ртом (вытягиваем воздух из штуцера). Если запорная игла «не держит», заменяем ее.
С помощью разрежения проверяем целостность диафрагмы пускового устройства (при создании разрежения шток устройства должен перемещаться). При надобности ремонтируем пусковое устройство с использованием новой мембраны из ремкомплекта.
Устанавливаем пусковое устройство на крышку карбюратора (заменив уплотнительную манжету устройства), соединяем тяги и телескопический привод.

После укладываем новую прокладку и откладываем крышку в сторону.

Ещё кое-что полезное для Вас:

Как отрегулировать холостой ход на карбюраторе
Регулировка и настройка карбюратора на ВАЗ 2109
Почему машина начинает дергаться при движение — основные причины

Корпус

Следующий этап – очистка и дефектовка корпуса:

Демонтируем вакуумный привод заслонки второй камеры.
Отсоединяем корпус дроссельных заслонок, открутив крепежные винты (снизу его).
Отсоединяем ускорительный насос вместе с диафрагмой.
Выкручиваем воздушные и топливные жиклеры (запомните или пометьте, где какой стоял), извлекаем эмульсионные трубки, установленные под воздушными жиклерами.
Откручиваем распылитель ускорительного насоса.
Выкручиваем перепускной жиклер ускорителя.
Отвинчиваем электромагнитный клапан холостого хода.
Извлекаем диффузоры.
Осматриваем жиклеры и каналы снятых деталей на загрязненность, если нужно, промываем их.
Проверяем нижнюю плоскость корпуса (которой он прилегает к корпусу дроссельных заслонок) на изгиб

При обнаружении изгиба корпус замените или выровняйте.
Продуваем каналы (можно просто забрызгивать чистящее средство во все видимые отверстия).
Проверяем работоспособность вакуумного привода дроссельной заслонки 2-ой камеры.
Проверяем плотность посадки диффузоров.
Ставим на место снятые детали (важно не перепутать их месторасположение) и вспомогательные узлы.
Заменяем прокладку.. После этих операций откладываем корпус в сторону

После этих операций откладываем корпус в сторону.

Корпус дроссельных заслонок

Следующий этап – настройка корпуса дросселей:

Выкручиваем винты «качества» и «количества»;
Тщательно очищаем корпус и продуваем каналы в нем;
Заменяем манжеты на винтах и ставим на место;

После обслуживания каждой составляющей карбюратора, еще их внимательно осматриваем на правильность сборки.
Далее собираем составные части воедино и устанавливаем карбюратор на место, предварительно заменив прокладку под ним и тщательно очистив посадочную поверхность на впускном коллекторе.

Что важно знать о резонаторе

Конструктивно предварительный глушитель идентичен вышеописанному прямотоку — сквозь цилиндрический корпус проходит прямая труба с перфорацией. Единственное отличие — перегородка, разделяющая пространство бачка на 2 камеры.

Задачи резонатора:

погасить первичные звуковые колебания большой амплитуды;
облегчить работу основному глушителю и продлить его ресурс;
отвести часть теплоты дымовых газов.

Резонаторная банка напоминает прямоток, только размер детали меньше

Автомобиль ВАЗ 2107 комплектуется 3 типами резонаторов:

Классический вариант для карбюраторных моторов, применявшийся в первых моделях с инжектором, — длинная труба с одной либо двумя банками (зависит от объёма двигателя).
На инжекторные модели, соответствующие нормам выхлопа Евро 2, ставилась укороченная резонаторная секция с фланцем на переднем конце трубы. К нему болтами прикручивался каталитический нейтрализатор.
После введения норм Euro 3 длина катализатора увеличилась, а резонатора — сократилась. Секция для инжекторной версии «семёрки», соответствующей этим требованиям, оснащается передним фланцем на 3 болта.

При эксплуатации резонаторов возникают описанные выше неисправности — прогары, ржавчина и механические повреждения. Способы устранения неполадок аналогичны ремонту глушителя — сварка либо временная герметизация бандажом. Снять резонаторную секцию несложно — надо открутить крепление к КПП, затем отсоединить патрубки глушителя и «штанов». На ВАЗ 2107 с инжектором вместо переднего хомута разъединяется фланец.

Видео: как снять резонатор ВАЗ 2101—2107

Поскольку классические модели «Жигулей», включая ВАЗ 2107, сняты с производства, возникает проблема закупки качественных запчастей. Рынок наводнён дешёвыми глушителями, прогорающими спустя 10–15 тыс. км. Отсюда заключительный вывод: иногда проще обратиться к толковому сварщику и устранить дефект с небольшими затратами, нежели приобретать новую деталь сомнительного происхождения.

Признаки неисправности бензонасоса

Автолюбитель с опытом может определить неисправности своего авто по его поведению либо по посторонним звукам. Это относится и к бензонасосу. Если же знаний недостаточно, стоит учитывать следующие характерные признаки, указывающие на проблемы с топливным насосом:

мотор не запускается;
двигатель почти всё время глохнет;
снижается мощность и динамика автомобиля.

Однако стоит учитывать, что мощность может снижаться и по ряду других причин: проблемы с поршневыми кольцами, клапанами и т. п. Если бензонасос полностью неисправен, то двигатель запустить не удастся.

Не качает бензонасос

Причин того, что устройство не подаёт топливо, может быть несколько. Прежде чем приступать к поиску неисправностей, нужно убедиться, что в баке есть бензин. Бывает так, что датчик уровня показывает неправильно и проблема сводится попросту к отсутствию топлива. Нужно также убедиться, что фильтрующие элементы не засорены, а лучше их заменить, ведь стоят они недорого. После этих действий можно приступать к диагностике.

Из-за засора топливных фильтров насос не может обеспечить подачу нужного количества топлива в карбюратор

Причинами неполадок могут быть:

износ из-за длительного пробега;
повреждение диафрагмы;
недостаточная жёсткость пружины в результате растяжения;
загрязнение клапанов;
нарушение герметичности узла.

Если бензонасос на «семёрке» не подаёт топливо, то из этой ситуации есть два выхода: поставить новое устройство или разобрать старое, провести диагностику и заменить повреждённые детали.

На моей машине однажды возникла ситуация, которая указывала на нехватку топлива двигателю: не было нормальной динамики, мотор периодически глох и не запускался. Бензина в баке было достаточно, фильтры в нормальном состоянии, а машина не ехала. После длительных разбирательств и выяснений причин подобного явления неполадка была найдена: шланг подачи топлива от насоса к карбюратору внутри разбух, что указывало на низкое качество изделия. Внутреннее сечение стало очень маленьким и недостаточным для прохождения необходимого количества топлива. После замены шланга проблема исчезла. Кроме этого, я меняю топливные фильтры не реже, чем через каждые 5 тыс. км. пробега (лучше чаще). У меня они стоят перед бензонасосом и после него. Как показывает практика, даже при установке двух фильтров, а также при наличии сеточки в самом бензонасосе и на входе карбюратора, в поплавковую камеру всё равно проникает мусор. Это приводит к тому, что карбюратор периодически приходится чистить.

Видео: топливный насос ВАЗ не качает

Перестаёт качать на горячую

Одной из проблем классических «Жигулей» является перегрев бензонасоса, который приводит к нарушению его работоспособности — он попросту перестаёт качать. Неполадка обусловлена образованием паровой пробки, которая перекрывает подачу бензина. Есть несколько способов решения проблемы: поливать насос для охлаждения водой либо ездить с мокрой тряпкой на нём. Эти методы применимы в критической ситуации, но никак не для повседневного использования. Проблема устраняется регулировкой бензонасоса посредством прокладок, заменой штока, заменой самого узла или применением более качественного топлива.

Проверка бензонасоса

Если есть подозрения или проявляются характерные признаки неполадок топливного насоса, механизм следует проверить. Для этого выполняют следующие действия:

Ослабляем хомут шланга, подающего бензин в карбюратор, а затем стягиваем шланг со штуцера. Из патрубка будет вытекать бензин, поэтому его край лучше опустить в пустую ёмкость.
Пробуем вручную накачивать топливо рычажком.
Из выходного штуцера должен вытекать бензин под давлением. Если насос качает, значит, его можно считать исправным. В противном случае продолжаем диагностику.
Ослабляем хомут и снимаем шланг с входного штуцера бензонасоса.
Зажимаем штуцер на входе пальцем и пробуем накачивать. Если чувствуется вакуум (палец засасывает), значит, клапаны насоса функционируют. Если это не так, узел подлежит ремонту или замене.

Настраиваем карбюратор ДААЗ на ВАЗ-2107

Учтите, что процесс регулировки займет у вас какое-то время. Необходимо работать медленно и четко следовать инструкции. Учтите, что от точности настройки зависят характеристики вашего двигателя и его «прожорливость», а значит и ваши дальнейшие затраты. Общий алгоритм работы следующий:

— осмотрите деталь на факт повреждений и дефектов;

— почистите и промойте все детали от грязи и мусора;

— почистите сетчатый фильтр;

— вымойте поплавочную камеру;

— произведите чистку воздушных жиклеров;

— отрегулируйте ХХ карбюратора, пусковой механизм и поплавочную систему.

Теперь рассмотрим каждый из этапов более подробно:

Восстановление сетчатого фильтра выполняется в следующей последовательности:

— с помощью бензонасоса подкачайте в камеру карбюратора горючее до момента, пока закроется запорный клапан;

— подвиньте в сторону «колпак» фильтра и демонтируйте клапан;

— промойте клапан в растворителе и просушите (можно использовать источник сжатого воздуха).

Учтите, что наличие «провалов» при работе двигателя, снижение мощности, «тупость» автомобиля часто связана именно с загрязнением фильтра.

Вычистите поплавковую камеру. Для этих целей используйте специальную резиновую грушу. После этого просушите изделие. Протирка днища поплавковых камер с помощью обычных тряпок запрещена. В противном случае на дне карбюратора могут остаться части ворса, которые с большой вероятностью забьют жиклеры и приведут к целому ряду проблем.
Проверяйте герметичность запорной иглы. Сделать это можно с помощью специальной груши. Убедитесь, что поплавки находятся сверху и ставьте крышку. Надавливайте на грушу и прислушивайтесь, нигде ли не проходит воздух. Если есть утечка, то может понадобиться замена корпуса клапана или иглы.

Отрегулируйте поплавковую систему. Для этого:

— проверьте, в каком положении находится поплавок. Если он смещен, то подравняйте его с помощью специального держателя;

— убедитесь в закрытии игольчатого клапана;

— открывайте «лючок» камеры и подвигайте поплавок. Далее слегка натяните на себя «язычок» кронштейна;

— выставьте требуемое расстояние между поплавком и прокладкой «лючка». Оптимальный параметр – 6-7 мм. Если же измеренный показатель не попал в этот диапазон, то необходима регулировка. В случае погружения зазор должен быть не больше одного-двух миллиметров. В противном случае иглу можно браковать;

— измеряйте зазор, который реально получается между поплавком и иглой. При открытом клапане данная величина должна быть 15 мм.

Выполнять упомянутые выше проверки можно без демонтажа или с демонтажем карбюратора.

Выполните регулировку пусковой системы. Чтобы сделать эту работу вы должны демонтировать воздушный фильтр, завести автомобиль и вытянуть подсос где-то на третью часть. Ваша задача добиться 3 200-3 600 оборотов в минуту. Как только данный параметр выставлен, отпускайте воздушную заслонку и выставляйте вращение где-то на 300 оборотов меньше.
Настройте холостой ход. Винт качества закрутите полностью, а затем сделайте 2-3 оборота в сторону по направлению часовой стрелки. Проверьте, чтобы винт количества не был закручен полностью. Далее прогрейте мотор до рабочей температуры (подсос должен быть открыт). Как только двигатель прогрелся, убирайте подсос и прислушивайтесь к работе силового узла. Если мотор начинает глохнуть, то слегка выверните винт количества. Если же обороты слишком большие, то, наоборот, немного вкрутите винт обратно.

Ваша задача – выставить 900 оборотов в минуту. С помощью вращения винта качества добейтесь минимальной оборотистости при стабильной работе (в этом случае обороты могут возрасти). После этого винтом количества возвращайтесь к параметру 900 оборотов в минуту. Если есть необходимость, снова используйте регулятор качества.

Как проверить сетчатый фильтр

Делается это следующим образом. Воспользуйтесь ручной подкачкой топлива и заполните поплавковую камеру горючим, после этого вы сможете увидеть, как закрывается запорный клапан. После отодвиньте верхнюю крышку фильтра, и снимите клапан. Его необходимо тщательно вымыть в растворителе, затем просушить используя сжатый воздух.

Когда во время нагрузок двигатель ведет себя некорректно, появляются провалы или потеря мощности, или авто «плохо реагирует на педаль», вероятнее всего, что у вас проблема с подачей топлива. Кроме того, нередко причиной становится именно неисправный сетчатый фильтр.

Чистка поплавковой камеры производится с применением резиновой груши и последующей просушки тем-таки сжатым воздухом.

Проверка герметичности запорной иглы осуществляется при помощи груши, поскольку сила давления, которая возникает во время ее сдавливания равна давлению в топливном насосе. Устанавливая на место крышку карбюратора, нужно убедиться, что поплавки находятся в верхнем положении. Вы должны ощутить сильное давление во время установки, после этого нужно внимательно прислушаться к карбюратору, нет ли утечки воздуха. В случае хотя бы малейшей утечки необходимо заменить иглу и корпус клапана.

Виды обслуживания

Обслуживание карбюраторов «Озон» бывает частичным и полным. Первое – промывка узла без демонтажа его с двигателя. Выполняется она при помощи специальных чистящих средств, типа «Carb Cleaner». Используем средство согласно инструкции и продолжаем эксплуатацию авто. Но эффект от частичного обслуживания – недолговечный и помогает далеко не всегда. В конечном итоге придется выполнять полное обслуживание.

Полная настройка карбюраторов «Озон» сводится к полной разборке узла, чистке каналов, проверке работоспособности навесных узлов, дефектовке деталей, сборке с использованием запчастей и последующей регулировкой.

Как поменять прокладку

В разные годы на ДААЗ устанавливались прокладки из самых различных материалов: термостойкий картон, паронит, металл. Основная функция прокладки — это создать максимально надёжное и плотное соединение между корпусом карбюратора и поверхностью впускного коллектора двигателя. Только так может быть обеспечена нормальная работа силового агрегата.

После демонтажа карбюратора требуется осмотреть прокладку на наличие деформаций, разрывов или сильных вмятин. Завод-производитель рекомендует менять уплотнитель после каждого снятия карбюратора.

Слева — новая, в центре — при первом демонтаже карбюратора, справа — после 3 лет эксплуатации авто

Прокладка подбирается по типу старой. Нельзя устанавливать прокладку из другого материала или с изменением формы — она не сможет обеспечить надлежащего стыка между частями механизмов.

Процедура замены прокладки не представляет сложностей:

На шпильки крепления карбюратора насаживается новая прокладка.
Перед этим нужно прочистить место посадки от копоти и загрязнений.
Необходимо установить прокладку в том же положении, в котором находилась старая.
После чего на неё установить карбюратор и до упора закрутить фиксирующие гайки.

Как функционирует карбюратор «Озон»

Без понимания принципа действия дозирующего устройства заниматься его серьёзным ремонтом и регулировкой нельзя. Максимум — настроить уровень топлива в камере, почистить сеточку и жиклёр СХХ, вкрученный снаружи корпуса. Чтобы устранять более глубокие проблемы, стоит изучить алгоритм работы агрегата, начиная с холодного запуска мотора.

Водитель до конца вытягивает рукоятку пускового устройства, верхняя заслонка полностью закрывает поступление воздуха в первичную камеру. Одновременно приоткрывается первый дроссель.
При вращении стартера поршни втягивают чистый бензин без добавления воздуха — двигатель запускается.
Под воздействием разрежения мембрана приоткрывает верхнюю заслонку, освобождая путь воздуху. В цилиндры начинает подаваться топливовоздушная смесь, иначе мотор заглохнет от переобогащения.
По мере прогрева автолюбитель утапливает рукоятку «подсоса», дроссель закрывается и горючее начинает поступать в коллектор из отверстия холостого хода (находится под дроссельной заслонкой).

Сразу после запуска мотора мембрана оттягивает заслонку и открывает зазор для прохода воздуха

На холостых оборотах топливовоздушная смесь поступает в коллектор через каналы и жиклёры СХХ, основные дроссели плотно закрыты. В эти протоки встроены регулировочные винты качества и количества. Когда открываются основные дроссели и включается в работу главная дозирующая система, положение винтов не играет роли — горючая смесь подаётся в мотор напрямую через камеры.

На холостых оборотах топливная смесь поступает в коллектор через нижнее отверстие, расположенное под дросселем

Чтобы начать движение, водитель включает передачу и нажимает педаль акселератора. Картина топливоподачи меняется.

Открывается первичная дроссельная заслонка. За счёт разрежения воздух и бензин всасываются через главные жиклёры, смешиваются в эмульсионной трубке и направляются в диффузор, а оттуда — в коллектор. Система холостого хода функционирует параллельно.
При дальнейшем наращивании оборотов коленчатого вала разрежение в приёмном коллекторе возрастает. По отдельному каналу вакуум передаётся к большой резиновой мембране, которая посредством тяги открывает второй дроссель.
Чтобы в момент открытия вторичной заслонки не возникало провалов, часть топливной смеси подаётся в камеру по отдельному каналу переходной системы.
Для динамичного разгона водитель резко нажимает педаль газа. Срабатывает насос-ускоритель — тяга воздействует на диафрагму, выталкивающую бензин к носику распылителя. Тот выдаёт мощную струю внутрь первичной камеры.

После открытия дросселя топливная смесь поступает в коллектор через главный диффузор

Когда педаль нажата «в пол» и оба дросселя полностью открыты, производится дополнительная подпитка мотора топливом через трубку эконостата. Она тянет горючее напрямую из поплавковой камеры.

Назначение системы выпуска

Перед сжиганием в цилиндрах двигателя бензин смешивается с воздухом и подаётся через впускной коллектор в камеру сгорания. Там смесь подвергается восьмикратному сжатию поршнями и воспламеняется искрой от свечи зажигания. В результате процесса образуется 3 составляющих:

теплота и механическая энергия, вращающая коленчатый вал;
продукты горения бензина — углекислый и угарный газ, окись азота и водяной пар;
сжигание под высоким давлением порождает звуковые колебания — тот самый звук выхлопа.

Дым на выходе из тракта охлаждается до безопасной температуры, можно спокойно поднести руку — не обожжёт

Система выхлопа ВАЗ 2107 выполняет несколько важных функций:

Выброс продуктов горения из камер и вентиляция цилиндров после очередного цикла сжигания.
Уменьшение амплитуды звуковых колебаний, то есть, понижение уровня шума работающего мотора.
Отвод и рассеивание части выделенной теплоты в атмосфере.

На «семёрках» с инжекторной системой питания выпускной тракт решает ещё одну важную задачу — очищает выхлоп от токсичных газов CO и NO путём дожигания в каталитическом нейтрализаторе.

Карбюратор Солекс ВАЗ2107, как сделать регулировку поплавковой системы своими руками

Что бы отрегулировать поплавковую камеру, необходимо произвести такие действия:

Проверяем позицию поплавка и обращаем внимание на форму крепежного кронштейна — если он деформировался, его нужно выровнять

Это довольно важно, так как в ином случае поплавок не будет нормальным образом погружаться в камеру.
Настраиваем при закрытом игольчатом клапане
Необходимо открыть крышку поплавковой камеры и отодвинуть его в сторону. Далее аккуратно дергаем язык кронштейна

Вы должны сделать так, чтобы между поплавком и прокладкой крышки было расстояние шесть или семь миллиметров. После погружения расстояние должно быть примерно один или два миллиметра. Если оно значительно больше, необходимо произвести замену иглы.
Когда игольчатый клапан открыт, между поплавком и иглой расстояние должно быть около пятнадцати миллиметров.

Стоит отметить, что для выполнения данных действий снимать карбюратор с мотора необязательно.
