Ремонт и замена дросселя на ваз (lada) 21099

Замена ДПДЗ

Заменить не рабочий ДПДЗ можно быстро и без особых усилий. Для этого понадобится всего одна крестообразная отвертка. Процесс замены происходит в следующем порядке:

1. Снимаются клеммы с аккумулятора.
2. Отключается разъем ДПДЗ. Для этого нужно оттянуть фиксатор разъема и потянуть его на себя.
3. Снимается датчик. Чтобы его снять, нужно открутить два винта от патрубка.
4. Между патрубком и ДПДЗ всегда находится поролоновая прокладка, играющая роль уплотнителя. Такая же должна быть в комплекте с новым ДПДЗ, поэтому при замене датчика также меняем прокладку. Винты крепления датчика затягиваем до упора, пока прокладка не сожмется полностью.
5. Подключаем разъем с проводкой к датчику положения заслонки.
6. Возвращаем клеммы аккумулятора на их начальное место.

После замены датчика его нужно проверить и в случае необходимости отрегулировать. Чтобы проверить правильность замены, нужно надавить на педаль газа, и если это невозможно, следует снять датчик и повернуть его на 90 градусов относительно заслонки.

Нуждаются ли обе дроссельные заслонки в регулировки? Проверка:

Примечание! Для проведения этой работы, вам потребуется помощь еще одного человека!

1) В начале с автомобиля снимите корпус в котором находится воздушный фильтр. (Как снять корпус внутри которого расположен фильтр, вы найдете в статье: «Замена корпуса»)

2) Далее попросите вашего помощника, сесть за водительское кресло.

3) После этого попросите проверить помощника утоплена ли ручка подсоса, если нет то пусть он её утопит до упора.

Примечание! А вы в это время следите за перемещением воздушной заслонки, она должна будет полностью открыться. Если по каким то причинам воздушная заслонка открылась не полностью, а ручка подсоса в это время утоплена, то в таком случае отрегулируйте её! (Как отрегулировать заслонку, см. в статье: «Регулировка воздушной заслонки»)

4) Затем помощник в салоне пусть выжмет педаль газа до упора. Когда педаль будет нажата, проверьте открывание дроссельных заслонок обоих камер, они должна будут полностью открыться.

Примечание! После нажатия на педаль убедитесь так же что дроссельные заслонки обоих камер открываются с очередностью. То есть сперва должна будет открыться заслонка первой камеры, а только после этого должна наполовину начать открываться заслонка второй камеры!

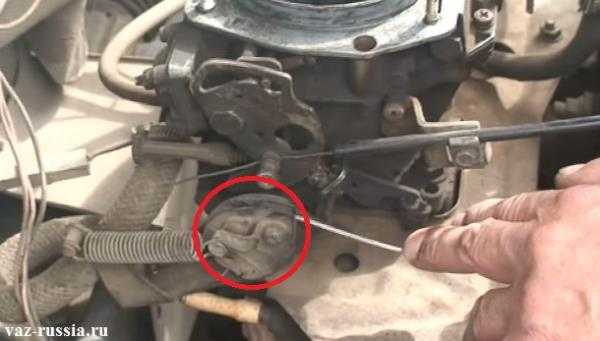

5) Продолжая удерживать педаль газа в выжатом состоянии, проверьте работу рычага привода заслонки (Обведен в круг) повернув его для этого по часовой стрелки, и убедившись в том что люфта у рычага нет.

6) Следом пусть помощник уберет ногу с педали газа, а вы в это время убедитесь в том, что обе заслонки полностью закрылись.

Примечание! Если заслонка какой то камеры где то не полностью открывается или же неполностью закрываются, то в таком случае отрегулируйте её, пользуясь для этого инструкцией которая приведена ниже!

Способы очистки

Всего способов чистки дроссельной заслонки для автомобиля ВАЗ 2114 существует два:

• Поверхностная;
• Глубокая.

Каждый из них заслуживает отдельного рассмотрения.

Поверхностная очистка

Самый легкий способ, который не требует практически никаких знаний в области ремонта и разборки автомобилей. Разбирать саму заслонку не придется, потому этому варианту отдают предпочтение практически все новички, которые только начинают познавать прелести самостоятельного ремонта.

Увы, такой способ не дает желаемого эффекта, поскольку чистка заключается в удалении загрязнений с поверхностей. Рекомендуем вам вооружиться всемогущим средством WD40. Если его нет, альтернативой служит обычный бензин, спирт или очиститель для карбюраторов. Плюс вам потребуются сухие тряпки и щетка.

Процедура поверхностной чистки дроссельной заслонки выглядит следующим образом:

• Снимите с дроссельной заслонки гофру;
• Обработайте внутренние поверхности при помощи выбранного чистящего средства. Лучше WD40;
• Пройдитесь по узлу щеткой. Только металлические не используйте;
• Сотрите скопленную грязь сухой ветошью;
• Проведите аналогичные мероприятия с обратной стороны заслонки;
• Поставьте все снятые элементы на место.

Скажем сразу, эффективным такой способ не назовешь. Не зря же он называется поверхностным. Это говорит нам о том, что все внутренние составляющие агрегата все равно останутся грязными. Потому симптомы вряд ли исчезнут.

Глубокая промывка

В большинстве случаев устранить проблему без глубокой чистки у вас не получится. Плюс все равно рекомендуется проверить датчик положения дроссельной заслонки на ВАЗ 2114, поскольку причина нарушения пропорций топливовоздушной смеси может заключаться и в нем.

Из набора материалов и инструментов вам потребуются:

• Всемогущее средство WD40;
• Крестовая отвертка;
• Сухие тряпки;
• Прокладка дроссельной заслонки (на двигатель объемом 1,5 литра);
• Уплотнительное кольцо ресивера (на двигатель объемом 1,6 литра);
• Накидные ключи;
• Два болта М13;
• Ушные ватные палочки.

Достаточно недорогой по стоимости набор, каждый предмет из которого вам пригодится. Потому лучше сразу соберите все необходимое и приступайте к работе.

1. Снимите весь дроссельный узел. Для этого демонтируется гофра с фильтра, отключается патрубок с антифризом (здесь вам потребуются болты М13, чтобы закрыть патрубки). Сливать антифриз вовсе не требуется, как рекомендуют многие. Просто постарайтесь максимально быстро отсоединить патрубки, и заткнуть отверстия болтами.
2. Теперь снимается патрубок адсорбера.
3. Вы проделали наиболее сложный этап, потому дальше будет проще. Демонтируйте крепежи узла, отключите трос от педали газа. Это позволит вам извлечь дроссельную заслонку.
4. Сняв агрегат, разберите его на части. Первыми идут два датчика — ДПДЗ и РХХ. Их нужно тщательно очистить, используя указанные в предыдущем разделе средства. Если нет WD40, воспользуйтесь альтернативными решениями.
5. Промойте заслонку тщательнейшим образом со всех сторон, сделайте продувку отверстий, что позволит всем внутренним узлам высохнуть как следует.
6. Теперь вам остается только собрать узел в обратной последовательности. Делать это не сложно, если с разборкой проблем не возникло.
7. Не забудьте про прокладки или кольца. Очищать их от загрязнений не имеет смысла, потому сразу меняйте старые на новые. Не перепутайте, какой элемент для двигателя ВАЗ 2114 какого объема подходит. Многие умудряются поставить кольцо туда, где должна быть прокладка, или наоборот.

https://youtube.com/watch?v=Py0MJ4eRlXw

Что такое дроссельная заслонка и где она находится в ВАЗ 2114

Эта деталь является частью впускной системы и отвечает за подачу воздуха в цилиндр, где и проходит процесс сгорания топлива. Если дроссельная заслонка работает правильно, то в цилиндр попадает оптимальное количество воздуха. Это обеспечивает нормальную работу двигателя и достаточную мощность силового агрегата.

Место положения дроссельной заслонки

В модели ВАЗ 2114 дроссельный узел находится между воздушным фильтром и впускным коллектором. Сама заслонка располагается внутри узла и для её очистки нам понадобится сначала снять сам механизм и потом провести его разборку. Эту работу можно выполнить без привлечения механиков автосервиса, нужно только подготовить необходимый инструмент, материалы и выбрать свободное время.

Схема дроссельного узла с описанием

1. патрубок подвода охлаждающей жидкости;
2. трубка системы вентиляции;
3. патрубок отвода охлаждающей жидкости;
4. датчик положения заслонки;
5. РХХ;
6. патрубок системы улавливания паров;
7. дроссельная заслонка.

Снимаем заслонку

Для того, чтобы понять, как снять дроссельную заслонку на ВАЗ 2114, нужны следующие инструменты:

• Отвертка обычная и крестовая
• Пара болтов М13

Снимают ее в случае промывки, замены на новую, замены прокладки узла дросселя, заменяя датчика РХХ. Многие советуют перед работой слить антифриз, хотя, в процессе теряется не так уж и много жидкости (для чего и нужна тара), ее проще потом залить обратно.

Важный момент: остудите движку перед действиями с заслонкой! А теперь процесс, как снять дроссельную заслонку:

1. Открыли капот, убрали защиту (особенно касается четырнадцатых объемом на 1,6 л)
2. Открываем колпачок расширительного бочка и снижаем давление в охладительной системе на нет
3. Узрите патрубок дроссельной заслонки на ВАЗ 2114 – его надо снять. Он идет от воздушного фильтра, такая толстая, черная труба из пластика.
4. Затем, перебираемся на тросик педали газа и отсоединяем его
5. Убираем систему контактов с датчиков дроссельного узла – РХХ и ДПДЗ
6. Крестовухой выкручиваем патрубки дросселя, это два шланчика по его краям. Один немного толще второго, он содержит антифриз, под него надо поставить тару, чтобы она не пролилась мимо. Потом берем те самые болты М13 и затыкаем открученные патрубки, чтобы не текли.
7. Между этими двумя шланчиками есть третий – он идет от адсорбера – его тоже нужно отсоединить.
8. Теперь дроссельный узел, его крепеж выкручиваем накидным ключом на 13, крепится он к коллектору впуска.
9. Вот и все, вытаскиваем его.

Еще один способ сделать так, чтобы антифриз никуда не делся: начинаем с срединного шланчика, идущего от адсорбера, потом слабим крепление патрубков с антифризом. Не вынимая их, отвинчиваем крепеж узла дроссельной заслонки и вытаскиваем его вместе с патрубками антифриза. И только после этого затыкаем каждый приготовленными заранее болтами.

Вот теперь можно почистить дроссель, заменить его на новый, посмотреть состояние прокладки (для движки объемом на 1,5) или кольца уплотнителя (для движки объемом на 1,6). Вспоминаем про тару с антифризом и доливаем остатки обратно в патрубок.

Главное, когда будете убирать отработавшие свое зап части, делайте это аккуратно. Есть риск повредить поверхность узла (алюминий – материал мягкий, требует нежного обращения).

Перед установкой необходимо почистить все поверхности, которые соприкасаются с прокладкой и коллектором. Помыть узел достаточно просто: нужен прохладный раствор WD-шки. Только не надо промывать ДПДЗ! А так же клапан по управлению воздушным потоком на холостом ходу. Иначе запорете устройства.

Симптомы загрязнения дроссельной заслонки:

2. Также у двигателя с загрязненным дроссельным узлом затрудненный «холодный» запуск, в некоторых тяжелых случаях и «горячий». Перед запуском такого мотора приходится подолгу крутить стартером, при этом из выхлопной слышен характерный запах бензина. Однако стоит несколько раз немного приоткрыть дроссельную заслонку кратковременным нажатием на педаль газа, как двигатель «оживает» и запускается. Как правило, первые несколько минут он немного «троит». Возможно карбюратор троит и по другой причине, о том как отрегулировать карбюратор читайте здесь.

Смесь воздуха и масла, а также микроскопические частицы пыли, которые проходят через воздушный фильтр из системы вентиляции картерных газов. При использовании на а/м эта субстанция медленно покрывает все внутренние поверхности, особенно в местах где есть сильное воздушное завихрение, то есть — за дроссельной заслонкой, а также на штоке регуляторе холостого хода. От длительной эксплуатации «зарастает» грязью и сам тепловой зазор, а в дроссельной заслонке уменьшается сечение байпасного канала регулятора холостого хода.
