Ревизия карбюратора дааз (замена прокладок) ваз 2106

Порядок установки

Карбюратор «Солекс», абсолютно подходит по креплению, на двигатель ВАЗ 2106. Поскольку отличается само устройство, Вам понадобится докупить некоторые детали, для того, чтоб установка прошла успешно, и двигатель исправно работал. Список деталей включает в себя следующие элементы:

2 паронитовые прокладки и 1 бумажную;
1 метр шланга, для подачи топлива;
Карбюратор, обязательно с кулисой;
Набор ключей, отвертки и остальные слесарные принадлежности.

Теперь, можно приступить к работе. Перед тем, как поставить «Солекс» на ВАЗ 2106, очистите место, где соединяется карбюратор «Озон» с двигателем. Это делается для того, что при снятии, мусор не попал в двигатель. Далее, отсоединяем все шланги и тросики.

Далее, откручиваем крепления, и снимаем «Озон» с двигателя. Перед тем, как поставить карбюратор с ВАЗ 21083, зачистите место крепления. После, нанесите герметик, и положите прокладку. Прокладки должны лежать в таком порядке: тонкая, толстая и тонкая.

Когда посадочное место будет готово, разберите «Солекс» на две части. Это облегчит Вам его установку. Первым делом, поставьте кулису с карбюратора ВАЗ 21083 на 2106, так как это ключевой элемент, необходимый для начала установки. На него, уже можно ставить сам «Солекс».

Теперь, подсоединяем все тросики и шланги. Начинаем с троса дроссельной заслонки. Его необходимо выставить на нужную длину, которой хватит для его подключения. Следующим в очереди, является шланг топливной системы. Перед его установкой, стоит учесть, что на ВАЗ 21083, он длиннее, чем на 2106, поэтому Вам пригодится заранее подготовленный метровый шланг. Один его наконечник, наденьте на выход топливной системы, а второй, на вход в карбюратор. Перед тем, как надевать второй конец, его лучше обрезать, чтоб он не болтался свободно в подкапотном пространстве. Также, помните, чем длиннее будет шланг, тем больше в нем будет топлива, и соответственно веса. Это может спровоцировать его отсоединение, и возможно даже воспламенение двигателя.

Далее, подсоединяем один конец обратки к фильтру тонкой очистки, не забываем установить в него клапан. Второй конец надеть на карбюратор. Надеваем все пружины на свои места (их можно не менять на новые). После того, как все шланги и тросы будут на своих местах, нужно будет побеспокоится о холостом ходе. Для этого, установите электромагнитный клапан.

Последний штрих – надеваем верхнюю часть карбюратора, и закручиваем гайки крепления. Теперь, Ваш «Солекс» готов к использованию.

Какие модели устанавливаются на автомобили ВАЗ 2106/2107

Все виды карбюраторных механизмов в оснащении ВАЗ 2106/2107 ориентированы на сокращение потребления горючего и придание машины максимальной динамичности. К тому же немаловажную роль играет и такой показатель, как экологичность. На протяжении десятилетия инженеры «АвтоВАЗа» отдавали предпочтение наиболее экологичным типам карбюраторов.

На современные ВАЗ 2106/2107, а также на выпускаемые машины прошлых лет устанавливались карбюраторы трёх различных моделей:

Производитель — Димитровградский автоагрегатный завод (или ДААЗ). Необходимо отметить, что предприятие выпускало карбюраторы по лицензии фирмы Weber. Конструктивно эти устройства были максимально простыми как в эксплуатации, так и в дальнейшем обслуживании. К тому же их основным преимуществом было обеспечение отличных скоростных показателей для автомобилей шестой и седьмой моделей ВАЗ. При этом карбюраторы ДААЗ потребляют очень большое количество бензина — от 10 до 14 литров на 100 километров пробега.
Производитель — ДААЗ, модификация «Озон». Это более продвинутая версия первого типа ДААЗа, которая имеет высокие показатели в плане экологичности. Устройство обеспечивает хорошие разгонные характеристики и потребляет менее 10 литров топлива на 100 километров пути. Однако недостатком такой модели считается оснащение его второй камеры. В её работе большую роль играет пневматический клапан, который в случае загрязнений или некачественной регулировки способен остановить работу карбюратора.
Производитель — ДААЗ, модификация 21053, которая производится по лицензии компании Solex. Один из самых современных видов карбюраторов для оснащения ВАЗ 2106/2107. Максимально экологичен и продуктивен. Обладает более сложной конструкцией, первый в линейке ДААЗ оснащён системой обратной подачи топлива, что делает его максимально экономичным. Однако «Солексы» требовательны к качеству бензина — иначе топливные жиклёры очень быстро забиваются.

Таким агрегатом оснащаются современные модели ВАЗ 2107

Общее в конструкции карбюраторов для ВАЗ «шестёрки» и ВАЗ «семёрки»

Карбюраторные механизмы, которыми оснащаются все модели ВАЗ 2106/2107 на протяжении всего периода выпуска авто, являются двухкамерными, то есть имеют две камеры внутреннего сгорания. Конструкционно все карбюраторы имеют три неделимые части:

в верхней находится крышка устройства, которая защищает механизм от попадания грязи, и топливные штуцеры;
средняя часть представляет собой корпус, внутри которого располагаются сами камеры и диффузоры, передаёт топливовоздушную смесь в двигатель;
в нижней части размещается поплавковый отсек и заслонки дросселя.

В работе карбюраторов ДААЗ огромное значение имеют мелкие детали — прокладки, жиклёры, поплавок, экономайзер или заслонки. Все элементы системы взаимосвязаны между собой и наличие сбоев в одной части неизбежно приведёт к поломке всего устройства.

Карбюратор ДААЗ на ВАЗ 2106/2107 работает по следующему принципу:

Через впускной клапан в ёмкость поплавковой камеры попадает бензин.
Необходимый уровень горючего регулирует игла экономайзера принудительного холостого хода или экономайзера мощностного хода — в любом случае, топливо в камеру попадает в строго определённой пропорции.
Далее горючее отправляется в эмульсионную камеру № 1 через жиклёры.
В камере (или КВС) бензин дробится на мельчайшие части и смешивается с воздухом.
При повышении крутящего момента во время разгона может быть задействована и камера внутреннего сгорания № 2.
После образования топливовоздушной смеси насос направляет её в диффузоры, а через них — в мотор.

То есть главнейшей задачей карбюратора является формирование топливовоздушной смеси в строго выверенной пропорции для обеспечения бесперебойной работы двигателя.

Наличие множества мелких элементов обеспечивает надежность работы

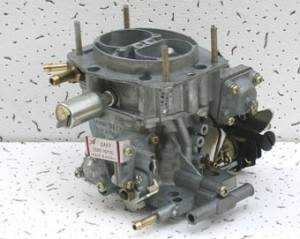

Устройство карбюратора Солекс 21053

Эта модель карбюратора имеет простую конструкцию. В верхней части узла расположены сквозные камеры. Основной задачей которых является обеспечение подачи воздуха для образования воздушно-топливной смеси. Горючее поступает через набор жиклеров и в диффузорах смешивается с поступаемым кислородом. Образование горючей смеси производится в диффузорах расположенных в центре воздушных камер, посредством создания разряженной среды. В жиклеры бензин проходит из поплавковой камеры через канал, регулируемый запорной иглой.

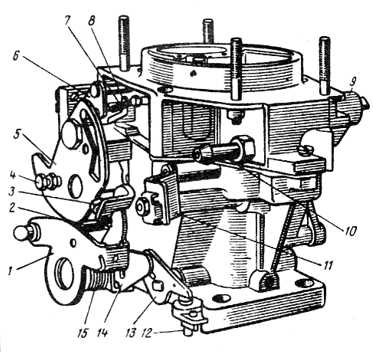

Карбюратор 21053-1107010 со стороны привода дроссельных заслонок: 1 — рычаг управления дроссельными заслонками; 2— штифт рычага блокировки второй камеры: 3— регулировочный винт приоткрывания дроссельной заслонки первой камеры. 4 — винт крепления тяги привода воздушной заслонки. 5 —рычаг управления воздушной заслонкой, 6 — рычаг воздушной заслонки; 7— возвратная пружина воз-душной заслонки; 8 — шток диафрагмы пускового устройства. 9 — электромагнитный запорный клапан; 10 — патрубок подачи топлива, 11 — кронштейн крепления оболочки тяги привода воздушной заслонки; 12 — регулировочный винт дроссельной заслонки второй камеры; 13— рычаг дроссельной заслонки второй камеры; 14 — рычаг привода дроссельной заслонки второй камеры; 15 — возвратная пружина дроссельной заслонки первой камеры.

В корпусе карбюратора находятся окончания воздушных камер и дроссельные заслонки которые регулируют воздушный поток, проходящий через первичную и вторичную камеры. Работают заслонки одна за другой. В начале открывается первичная камера, а при нагрузках открывается вторичная.

Теперь, ознакомившись с устройством карбюратора, можно произвести замену стандартного агрегата на Солекс. Стандартный карбюратор на классике – это Озон, который выпускался на основе ДААЗ. Основными параметрами, которые становятся причиной его замены на другой, более современный, является низкая надежность и экономичность.

Промывка ДААЗа без разборки

Промывка карбюраторов ДААЗ рекомендована производителем в тех случаях, когда явно имеются какие-либо неполадки в его работе: увеличение расхода бензина, рывки и толчки при движении, нестабильность холостого хода, проблемы с запуском.

Традиционным методом промывки карбюраторов считается его полная разборка на отдельные компоненты, что не всегда под силу выполнить неопытному владельцу ВАЗа. Для упрощения процедуры и была создана методика промывки и очистки карбюратора без его разборки на составляющие. В основе этой методики — использование специальных аэрозолей в баллончиках. Самыми доступными очистителями для карбюраторов считаются аэрозоли производства «ABRO» и «Mannol» — их можно купить в любом автомагазине по стоимости 100–150 рублей.

Баллончики оснащены тонкой трубочкой для доступа ко всем частям карбюратора

Эти очистители превосходно справляются с очисткой карбюраторных механизмов, к тому же и пользоваться ими очень просто. Для промывки карбюратора рекомендуется заглушить мотор, дать ему остыть и приступать к процедуре:

Снять короб воздушного фильтра на автомобиле, убрать его в сторону.
Из корпуса карбюратора выкрутить электромагнитный клапан.
На баллончик с аэрозолем надеть специальную узкую насадку и обработать жидкостью каналы жиклёров, первую и вторую камеру, заслонки и все видимые элементы карбюраторного узла.
После этого распылить аэрозоль на внешние части механизма.
Подождать 5–8 минут (в зависимости от рекомендации производителя аэрозоли). За это время жидкость сможет разъесть скопления нагара и грязи.
Далее можно запустить мотор, чтобы он удалил все остатки грязи.
Если за одну процедуру карбюратор не успел как следует прочиститься, то можно обработать его ещё раз тем же аэрозолем.

После такой чистки ВАЗ 2108/2109 значительно увеличит свои динамические характеристики, так как налипания грязи не будут препятствовать нормальной работе всех частей карбюратора.

Регулировка своими руками

В возможностях каждого автовладельца «шестёрки» или «семёрки» произвести регулировку карбюратора самостоятельно. Регулировочные работы способны усилить динамичные качества автомобиля, а также сократить расход бензина. Несомненно, это важные показатели для любого владельца авто, поэтому стоит ответственно отнестись к проведению регулировки карбюратора.

Подготовительный этап

Перед тем как приступить к работе, необходимо тщательно подготовиться. Этот этап необходим для того, чтобы во время наладки и настройки ничто не отвлекало водителя.

Сначала рекомендуется подготовить рабочее место. Карбюратор должен устанавливаться на ровную и твёрдую поверхность, лучше заранее запастись ветошью, так как возможны потёки бензина. К тому же необходимо позаботиться о том, чтобы помещение, в котором планируется регулировка, хорошо проветривалось и имело качественное освещение.

Второй момент подготовки — это набор необходимых инструментов. Потребуется заранее подготовить комплект гаечных ключей и две отвёртки — крестовую и плоскую с нешироким лезвием.

Далее — найти сервисную книгу на ваш автомобиль. Именно в ней указаны рабочие параметры, с которым нужно будет сверяться во время регулировки.

Как обогатить или обеднить смесь

Обогащение или обеднение топливовоздушной смеси нужно выполнять на холостых оборотах двигателя:

Запустить мотор и дождаться, пока он не прогреется до своей рабочей температуры.
До упора закрутить винты качества и количества топлива.
Далее отвернуть каждый винт на 3 оборота назад.
Сверяясь с показателями холостого хода, данными в сервисной книжке ВАЗ, выставить необходимое количество оборотов, регулируя винты в том или ином направлении.
То есть принцип регулировки смеси заключается в том, чтобы выставить рекомендуемые производителем обороты холостого хода посредством уменьшения или увеличения обогащения смеси (винт качества) и сокращения/увеличения количества смеси (винт количества).

Внизу в трубке расположен винт качества, а чуть правее в трубке меньшего диаметра — винт количества

Как сократить расход бензина

Основным элементом в карбюраторе считается поплавок. После того как вы провели регулировку обогащения/обеднения смеси, поплавок неизменно встанет на свою ось. Однако он может находиться чуть выше нормы — в этом случае расход потребления горючего будет возрастать. Помимо этого, регулировка поплавка необходима и для того, чтобы снизить токсичность газовых выбросов, так как из-за некачественной герметичности автомобилей ВАЗ часть газов может попасть в салон.

Регулировка поплавкового механизма осуществляется на полностью остывшем моторе. Для того чтобы добраться до него, потребуется снять коробку с воздушным фильтром и открутить крышку карбюратора:

Необходима подгонка язычка поплавка.
Ход поплавка должен соответствовать рекомендуемому показателю в 8 мм. В том случае, если на ВАЗ 2106/2107 эта величина больше — увеличивается расход горючего, если ниже — появляются потери в динамике.
Регулировка фиксаторов и креплений оси позволяет выставить нужный ход.
После чего необходимо установить на карбюратор крышку и прикрутить короб фильтра на место.

Подгонка язычка поплавка обеспечивается винтами и фиксаторами

Замена карбюратора

Причины для снятия узла могут быть разные: замена на изделие другой модификации, ремонт, чистка. В любом случае нужно предварительно снять воздушный фильтр. Для проведения работ по замене потребуются следующие инструменты:

рожковый ключ на 13;
крестовая отвёртка;
головки на 8 и 10;
вороток;
маленький удлинитель.

Как снять

После подготовительных мероприятий можно приступать к демонтажу:

Отворачиваем 4 гайки крепления корпуса воздушного фильтра и вынимаем пластину.
Откручиваем хомут и снимаем шланг отвода картерных газов.
Демонтируем патрубок забора тёплого воздуха и корпус воздушного фильтра.
Отворачиваем хомут шланга подачи топлива, после чего сдёргиваем его со штуцера.
Отсоединяем тонкую трубку, идущую от распределителя зажигания.
Снимаем провод с электромагнитного клапана.
Разъединяем рычаг и тягу управления дроссельной заслонкой, для чего достаточно приложить небольшое усилие и потянуть тягу в сторону.
Освобождаем трос подсоса, ослабляя 2 винта.
Между впускным коллектором и тягой карбюратора стоит пружина — снимаем её.
Отворачиваем 4 гайки крепления карбюратора к коллектору ключом на 13.
Берём карбюратор за корпус и поднимаем его, снимая со шпилек.

После демонтажа устройства проводят процедуры по замене или ремонту узла.

Видео: как снять карбюратор на примере ВАЗ 2107

Как поставить

Установка изделия проводится в обратной последовательности. При заворачивании гаек не следует прилагать больших усилий. Крепёж затягивают моментом 0,7–1,6 кгс. м. Дело в том, что привалочная плоскость карбюратора выполнена из мягкого металла и её можно повредить. Перед установкой узла производится замена прокладки на новую.

На сегодняшний день карбюраторные моторы уже не выпускаются, но автомобилей с такими агрегатами большое множество. На территории России наиболее распространёнными являются «Жигули» классических моделей. Если карбюратор правильно и своевременно обслуживать, то устройство будет работать без каких-либо нареканий. При возникновении поломок с их устранением затягивать не стоит, поскольку работа мотора дестабилизируется, расход топлива увеличивается, динамические характеристики ухудшаются.

Отдельные элементы ремонта карбюратора «шестерки»

Квалифицированный ремонт карбюратора осуществляется в специализированных ремонтных мастерских и станциях технического обслуживания автомобилей при наличии профессиональных стендов. Однако отдельные ремонтные работы можно выполнить собственноручно, обладая элементарными навыками в слесарном деле.

Так, ряд неисправностей в функционале изделия состоит в засорении топливных магистралей и небольших каналов малого калибра жиклеров карбюратора, в т.ч. и наличия в них смоляных отложений из состава горючего. Этот можно устранить методом промывки калиброванных компонентов и внутренних плоскостей изделия ацетоном или его аналогами и продувкой компрессором под давлением около 4 кгс.

Система холостого хода наиболее часто подвержена регулировочным работам и осуществляется, как правило, после прохождения 8-10 тыс. км. Этот вид работ проводится установлением позиций 2 болтов, от положения одного из которых зависит состав топливной смеси, а от второго – ее объемное значение. Требования к началу регулировки: температура мотора – 85-90°C, тосола – 90-95°C, зaзopы клапанов ГБЦ отрегулированы, заслонка дросселя находится в закрытом состоянии, угол опережения зажигания определен по стандарту.

Ход работы:

Частотное значение вращения коленвала вином количества топливной смеси устанавливается в границах значений 0,8-1 тыс. oб/мин.
Процентная концентрация СО в выхлопных газах винтом качества топливной смеси устанавливается в границах значений 0,5-1,2 поцентов.
Сбитый при установке уровня угарного газа значение частоты вращения регенерируем в пределах границ 0,8-1 тыс. oб/мин.
Возможно также восстановление при этом параметров концентрации СО.
Далее необходимо резко нажать педаль акселератора с последующим ее освобождением от усилия. Должна наблюдаться следующая картина: повышение частоты происходит без перебоев, ее понижение приводит к тому, что силовая установка функционирует на небольших оборотах коленвала. Если мотор глохнет, тo потребуется повторная регулировка частотного показателя вращения коленчатого вала двигателя со значением 0,8-1 тыс. oб/мин.

Еще одной распространенным дефектом является такой показатель, что не заводится ВАЗ 2106 карбюратор по следующим причинам:

при засоренных топливных магистралях требуется прокачать их компрессорной установкой, а бензобак следует промыть и пропарить;
при засоренности бензонасоса или сетчатых фильтрующих компонентов карбюратора необходимо их почистить, а при дефектах – заменить.

Также встречается такой дефект топливной системы «шестерки», когда стреляет в карбюраторе ВАЗ 2106 при запуске двигателя. Если при этом проверен карбюратор и бензонасос, которые корректно функционируют, то тогда в этой неисправности «виноваты» свечи зажигания ВАЗ 2106, накаливающий элемент которых загрязнен или замаслен. Их требуется почистить, обезжирить, а при необходимости – заменить.

Иногда в качестве элемента модернизации «шестерки» применяется турбина на карбюратор, что, при правильном монтаже этого приспособления, увеличивает мощность силовой установки

Очень важно правильно установить и подключить это приспособление для повышения динамических характеристик автомобиля.. Любой карбюратор ВАЗ 2106, цена которого будет отличаться по марке завода изготовителя, монтируется на транспортном средстве при наличии элементарных познаний в слесарном деле

Поэтому установка карбюратора проходит у автолюбителей без проблем, гораздо сложнее провести правильные регулировки этого изделия.

Любой карбюратор ВАЗ 2106, цена которого будет отличаться по марке завода изготовителя, монтируется на транспортном средстве при наличии элементарных познаний в слесарном деле. Поэтому установка карбюратора проходит у автолюбителей без проблем, гораздо сложнее провести правильные регулировки этого изделия.

В крайнем случае, если старая запчасть не отвечает требованиям экологичности, допускает повышенный расход топлива, не держит холостые обороты и не подлежит ремонту, требуется замена карбюратора на новое изделие с последующей регулировкой.

Среди автолюбителей, ходит много споров на счет того, что будет, если на ВАЗ 2106, поставить карбюратор «Солекс», с автомобиля ВАЗ 21083. Какие улучшения появятся в технических характеристиках двигателя, или наоборот, чем придется пожертвовать. Давайте рассмотрим, что даст установка карбюратора «Солекс» на автомобиль ВАЗ 2106.

Регулировка карбюратора ВАЗ 2105

В процессе эксплуатации все карбюраторы ДААЗ будут нуждаться в регулировке. Некоторые водители настраивают устройство при смене сезонов, некоторые — при появлении тех или иных дефектов.

В любом случае регулировка карбюратора ВАЗ 2105 — это процесс, который позволит оптимизировать работу двигателя и продлить его ресурс. Помимо этого, даже типовая настройка карбюратора заметно улучшает основные показатели работы двигателя: например, увеличивает скоростные данные и сокращает потребление горючего.

Для качественной полноценной регулировки понадобится:

Подготовить рабочее место. Чтобы отрегулировать системы устройства, его потребуется снять с машины, промыть, продуть и установить на ровное и чистое место.
Подготовить инструмент. В случае с ВАЗ 2105, это комплект гаечных ключей, крестовая и плоская отвёртки. Не лишней будет и ветошь, так как возможны подтекания топлива.
Найти сервисную книжку на ВАЗ 2105. В этом мануале производитель указал все рабочие параметры конкретной модели, именно с этими параметрами и необходимо будет сверяться в процессе работы.

Основные этапы регулировки

После того как карбюратор был полностью подготовлен к работе, можно начинать его регулировку:

Первым делом специалисты обычно регулируют количество оборотом коленвала. Оптимальное число составляет от 750 до 800 оборотов в минуту. Для выставления этого параметра необходимо будет до упора затянуть регулировочный винт, после чего аккуратно открыть его на три оборота назад.
Далее потребуется донастроить объём газа СО2 в выхлопах автомобиля. Для этого винт качества нужно закрутить до упора и отвернуть обратно на 4 или 5 оборотов.
Регулировка холостого хода проводится винтом холостого хода. Для этого нужно слегка подтянуть винт в обратном от карбюратора направлении.
Поплавок в поплавковой камере должен находиться строго по центру, поэтому для достижения нужного показателя можно слегка надавить на защёлки.

Фотогалерея: регулировка своими руками

Чистка жиклёров

Много вопросов возникает у автовладельцев по чистке жиклёров. Имеет ли смысл чистить эти приспособления или лучше сразу менять их на новые? На самом деле, всё зависит от материального состояния водителя — разумеется, быстрее и проще вытащить старые жиклёры и на их место установить новые.

Однако если отверстия в трубках не разносились, можно просто промыть жиклёры в ацетоне или специальной жидкости, после чего продуть сжатым воздухом из баллончика и установить обратно. Они будут работать ровно столько же, сколько и новые.

Жиклёры не должны иметь следов износа на корпусе и разбитых отверстий

Таблица: номера и размеры жиклёров ВАЗ 2105

Параметры	Первая камера	Вторая камера
Тип	К-151	К-151Д	К-151	К-151
Жиклер топливный главный, см 3 /мин	220±3,0	220+3,0	380±5,0	380±5,0
Жиклер воздушный главный, см 3 /мин	330±4,5	330±4,5	330±4,5	330±4,5
Блок жиклеров холостого хода, см 3/мин:
трубка холостого хода	95±1,5	95±1,5	─	─
трубка эмульсионная	85±1,5	85±1,5	─	─
Жиклер воздушный холостого хода	330±4,5	330±4,5	─	─
Жиклер эмульсионный холостого хода	280±3,5	280±3,5	─	─
Жиклер топливный переходной системы, см 3 /мин	─	─	150+2,0	150+2,0
Жиклер воздушный переходной системы, см 3 /мин	─	─	270±3,5	270±3,5
Диаметр отверстия распылителя ускорительного насоса, мм	0,4 +0,03	0,4 +0,03	─	0,4 +0,03
Диаметр отверстия в винте эконостата, мм	1,1 +0,06	1,1 +0,06	─	2 +0,06
Диаметр отверстия перепуска топлива в бак, мм	1,1 +0,06	1,1 +0,06	─	─
Диаметр седла топливного клапана, мм	2,2 +0,06	2,2 +0,06	─	─
Диаметры диффузоров, мм:
малых	10,5 +0,1	10,5 +0,1	10,5 +0,11	10,5 +0,11
больших	23 +0,045	23 +0,045	26 +0,045	26 +0,045
Масса поплавка в сборе — не более 12,5 г.

Фото инструкция по ремонту карбюратора на ваз 2107

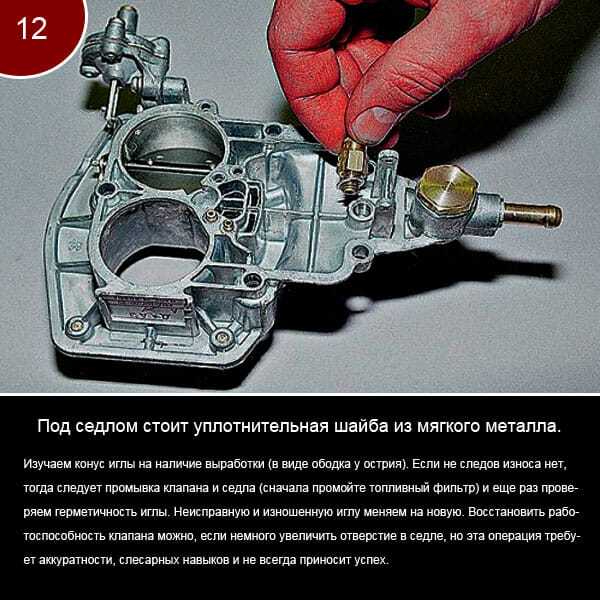

Проверка игольчатого клапана на работоспособность

В этой фото инструкции показан процесс снятия и проверки игольчатого клапана, рекомендую следовать ей, чтобы без проблем выполнить проверку клапана на работоспособность.

Если вам требуется проверить детали крышки карбюратора эта фото инструкция для вас!

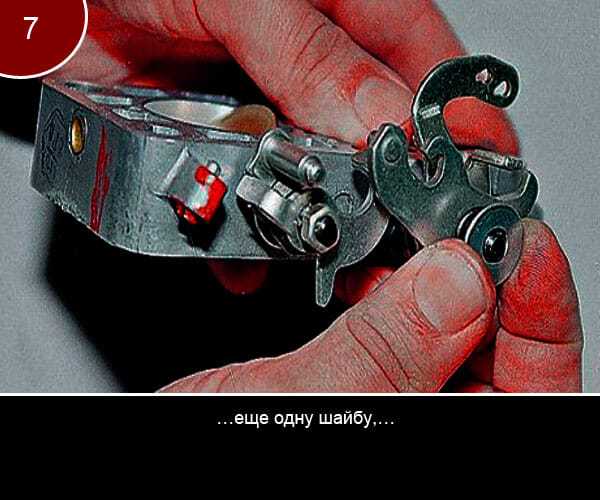

У вас сломался пневмопривод дроссельной заслонки на карбюраторе? Тогда эта инструкция для вас!

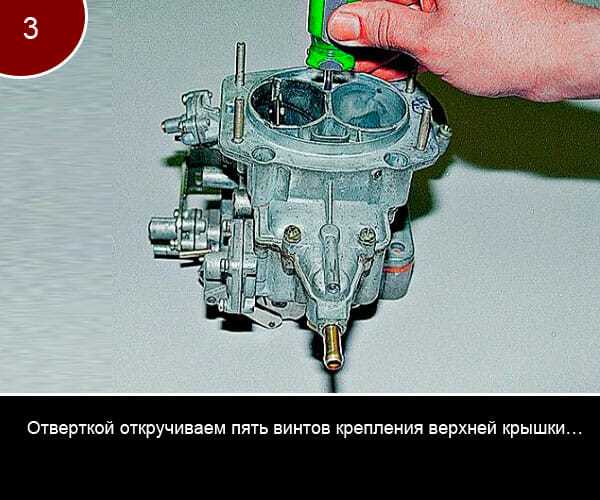

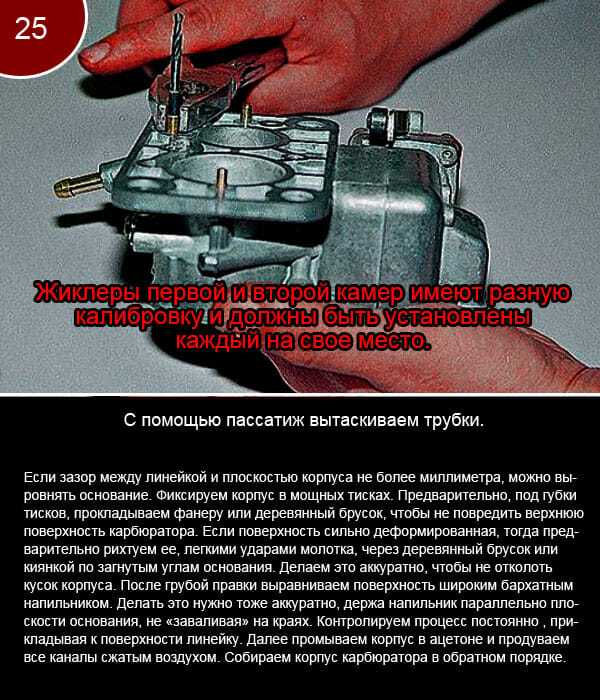

Ремонт корпуса и процесс разборки карбюратора на ваз

Настало время провести ремонт корпуса? Тогда рекомендую следовать инструкции приведенной ниже и у вас не возникнет проблем с разборкой я ремонтом корпуса карбюратора.

Ремонт корпуса дроссельных заслонок, а также процесс разборки

Дроссельная заслонка отработала свой ресурс или же просто нарушилась ее работа? Посмотрите фото инструкцию которую я подготовил для вас!

Как произвести ремонт карбюратора своими руками

Ремонтные работы на карбюраторе ВАЗ 2106/2107 подразумевают снятие и разборку механизма. При этом ремонт включает в себя все два этапа:

Промывка (прочистка, продувка) элементов от нагара и налипшей грязи.
Замена износившихся или вышедших из строя частей.

Перед тем как проводить какие-либо действия с агрегатом, необходимо твёрдо убедиться в том, что карбюратор неисправен. Часто некорректная работа других систем может влиять на работоспособность карбюраторного механизма.

Карбюратор находится под капотом, выше двигателя

Определение неисправности

Карбюраторы ДААЗ любой модификации призваны работать устойчиво независимо от режимов эксплуатации. Однако именно смена режимов (например, пуск «на холодную» или ускорение при обгоне) может показать первые неполадки в работе устройства. Карбюратор явно неисправен, если:

на холостом ходу имеются провалы в работе мотора;
во время езды замечен временной интервал между нажатием на педаль газа и ускорением автомобиля;
рывки в работе двигателя на высоких оборотах;
череда рывков при обгоне;
существенно увеличился расход бензина;
трудности при пуске мотора после длительных стоянок.

Каждый из этих признаков, а также их сочетание, говорит о том, что в карбюраторе возникли неполадки, необходимо проведение ремонтных работ или регулировки.

Переливает

Одной из наиболее частых проблем с карбюраторными моторами является так называемое переливание. Внутрь устройства подаётся излишнее количество топлива, а обратный клапан по каким-либо причинам не способен отвести излишки бензина обратно в бак. Поэтому под карбюратором и на нём самом водитель может заметить капли горючего.

В этом случае рекомендуется прочистить все каналы подачи и оттока топлива, а также жиклёры — скорее всего, отверстия забились мусором. Не лишней будет и диагностика ускорительного насоса.

Стреляет

Это понятие неразрывно связано с переливанием. Если карбюратор начал стрелять (или чихать) — то есть резко дёргаться во время движения и даже воспламеняться — налицо утечка топлива. Необходима промывка механизма.

Не поступает бензин

Проблема может крыться как в самом карбюраторе (серьёзно засорились жиклёры или сломался насос), так и в подводящих шлангах. Рекомендуется продуть патрубок подачи топлива и протестировать работу бензонасоса. Если они функционируют в обычном режиме — придётся снимать карбюратор и промывать его.

Не работает вторичная камера внутреннего сгорания

Отказ от работы КВС № 2 сразу же скажется на динамичности автомобиля: он теряет почти 50% от изначальных скоростных характеристик. Дело в залипании дроссельной заслонки, которая регулирует подачу горючего в полость камеры. Придётся разобрать механизм и заменить заслонку на новую.

Установка карбюратора Солекс 21053 на классику

Устройство Солекс

Теперь можем приступить к процессу замены родного карбюратора автомобиля на Солекс модификации 21053 1107010 20. На ВАЗах старый карбюратор — это обычно Озон, произведенный на базе ДААЗ. Главная проблема его в том, что он далеко не так надежен, как хотелось бы. К тому же расход топлива на нем несколько больше, чем на Солексе. Именно поэтому заменяется один на другой. Кроме того, чтобы просто установить Солекс 21053 на классику, желательно правильно его настроить.

Порядок установки карбюратора Солекс 21053 на классику ничем не отличается от установки на нее иных моделей данного устройства. Солекс 21053 на классику легко разместить в любом двигателе заднеприводного ВАЗа. Итак, для начала следует устранить всякую вероятность попадания инородных частиц во впускной коллектор. Достигаем этой цели путем очищения моторного отсека от грязи. Не нужно добиваться идеального блеска. Просто помойте его.

Теперь отключите озоновский карбюратор от всего, что держит его в машине. Аккуратнее всего отсоединяйте шланги от системы подогрева и топливные шланги. Сделав это, нужно снять трос от воздушной заслонки. Он крепится на скобе, которую необходимо вынуть прежде всего. Затем можно достать старый карбюратор. С той же целью, с которой вы мыли отсек двигателя, следует очистить и ту площадь, на которой стоял Озон. Если в процессе вы обнаружите на поверхности какие-либо трещины, дыры и неровности, то нужно их обязательно замазать герметиком.

Теперь пора создать теплоизоляцию для Солекса 21053 1107010 20. Достигнуть этого помогут утеплительные прокладки. Укладывать их следует друг на друга, чередуя тонкие и более плотные. Сверху установите карбюратор 21053 1107010 20. Для большего комфорта в будущем следует ставить Солекс 21053 на классику сразу без верхней крышки. При этом привод дроссельной заслонки не должен находиться позади. Со стороны верхней части головки блока нужно расположить кулису тяги привода от первичной и вторичной камеры. Задача кулисы — регуляция дроссельной заслонки. На старом Озоне вы найдете простые пластмассовые наконечники от тяги, можно снять их и установить вместо наконечников на Солексе.

Теперь нужно отрегулировать длину троса от привода дроссельной заслонки. Если он оказался чуть длиннее, чем расстояние до карбюратора, его необходимо подрезать. Проделав данные изменения, можно закрыть крышку на карбюраторе. Старую прокладку использовать не стоит. Закрыв карбюратор крышкой, следует начать его подсоединение ко всему, что вы отключили от Озона. Проведите к тройнику карбюратора соединение с системой охлаждения. Теперь нужно протянуть шланги и от раздатчика системы зажигания. Затем установите тройник у фильтра тонкой очистки. Его следует ставить на топливопровод. К тройнику подсоедините провод, ведущий к поплавковой камере карбюратора. Сделать это нужно при помощи обратного клапана. Теперь осталось обратно прикрепить возвратную пружину, а на первое время (для безопасности) можно установить еще и дополнительную, прикрепив ее к вершине блока.

Электрический клапан подключите к реле света, а затем установите основание воздушного фильтра и элемент фильтрации и подсоедините их к системе выпуска газа. Карбюратор Солекс 21053 на классику установлен. 21053 1107010 20 будет долго служить, если вы будете соблюдать некоторые правила по его настройке и время от времени проводить его чистку.

Типы применяемых карбюраторов

Для классических автомобилей ВАЗ разработано всего три типа карбюраторов:


Вебер	Солекс	Озон

Все эти модели узлов успешно используются на классических автомобилях отечественного производства. В виде исключения выступает модель карбюратора именуемая Вебер. История данного устройства берет корни из Италии. Создателем его был Эдуард Вебер – который улучшил динамику автомобилей и позволил тратить меньше топлива. А так как автомобили Российского производства начинают свою историю из той же страны, то данный карбюратор полноценно работает с ними.

Второй применяемый карбюратор называется ОЗОН. При разработке этого устройства пред конструкторами стояла цель – уменьшить расход топлива что, в конце концов, у них получилось. Данный карбюратор и сегодня встречается на классических автомобилях и выдает неплохие показатели экономичности и динамики. Но ввиду низкой надежности узла и частых выходов из строя, его все чаще заменяют на более удачные модификации.

Третий вид карбюратора и самый популярный – это Солекс пятой модификации 21053 1107010 20. Родоначальником изделия стала французская компания давно прекратившая свое существование, но внесшая непомерный вклад в мировое автомобилестроение. Сегодня, по лицензии производителя данный карбюратор выпускает Димитровский Автоагрегатный Завод (ДААЗ). Основным отличием Солекса и Озона является то, что первый не выходит из строя. При этом у Солекса возможно изменить рабочие характеристики путем его калибровки. Модель максимально налажена с завода и от пользователя требуется только правильный монтаж.
