Как демонтировать ремень?

1. Перед выполнением действий определяем позицию, в которой присутствуют распределительные валы.
2. С этой целью демонтируем резонатор воздушной впускной магистрали и извлекаем заглушки, которые присутствуют в специальных проемах на левом торце головки блока. Удаление заглушек удобно осуществлять с помощью отвертки.
3. Теперь, вращая коленвал, достигаем положения распределительных валов, когда их метки, нанесенные на торцы шестерен, будут совпадать с верхней плоскостью поверхности головки (смотреть с торца мотора).
4. Для обездвиживания распределительных валов применяем приспособление, устанавливаемое в соответствующие пазы на обозначенных валах.
5. Чтобы проверить корректность позиции коленчатого вала, прибегаем к помощи отверстия, находящегося под датчиком мониторинга давления масла внутри агрегата. В нормальном режиме данное отверстие закрыто посредством заглушки.
6. После выворота протекционной пробки в отверстие вкручиваем контрольный болт, длина резьбовой части которого равно 75 мм, а размер и тип самой резьбы – «М10». Если коленвал занял правильную позицию, то наблюдаем возможность полного вкручивания данного болта, который впоследствии упрется в поверхность специальной площадки, расположенной на валу. Это действие также позволит зафиксировать вал от риска провернуться при ремонтных манипуляциях.
7. Теперь ослабляем натяжение ременного передачи. С этой целью «вооружаемся» ключом 13-го размера и ослабляем гайку крепления натяжного ролика. Снятие напряжения в ремне производим путем поворота обозначенного ролика против хода часов.
8. Ослабленный ремень полностью извлекаем с автомобиля LADA Largus.
9. Далее пользуемся возможностью снятия натяжного механизма и опорного ролика (их также заменяем). Для демонтажа самого ролика привлекаем в свой инструментальный набор ключ типа «Торкс» с размером «Т50».

Конструктивные особенности двигателей

Сложность проведения работ по замене во многом зависит от конструктивных особенностей силовой установки.

16-клапанный мотор считается более современным и обладает лучшими техническими показателями, но в обслуживании и ремонте он сложнее.

Особенно это касается именно газораспределительного механизма, в конструкцию которого входит два распределительных вала. И установлены они оба в головке блока, что значительно повышает сложность конструкции.

Из-за этого осложнены и обслуживающие работы, поскольку при их проведении нужно правильно сделать установку положения валов.

В 8-клапанных же моторах замена привода значительно проще, поскольку распределительный вал только один, а значит, и делать необходимые установочные работы легче.

В целом, замена ремня привода ГРМ на Лада Ларгус с любым типом двигателя – операция не очень сложная, и выполнить ее вполне под силу даже начинающему автолюбителю.

Операции по замене помпы (водяного насоса) Лада Ларгус на двигателе К7М

Для замены водяного насоса двигателя К7М выполните следующие операции. 1. Слейте охлаждающую жидкость. 2. Снимите ремень привода газораспределительного механизма (см. «Замена и регулировка натяжения ремня, замена натяжного ролика привода газораспределительного механизма»).3. Выверните восемь болтов крепления водяного насоса к блоку цилиндров.

4. Подденьте отверткой водяной насос…

5. …и снимите его.

6. Очистите привалочную поверхность блока цилиндров.

7. Нанесите на фланец водяного насоса анаэробный герметик Loctite 518 (или его аналог), как показано на фото.

8. Затяните болты в последовательности указанной на фото ниже. При этом болты с резьбой М6 затяните моменто 10 Н*м, а М8 моментом 22 Н*м.

9. Установите детали в порядке, обратном снятию. 10. Залейте охлаждающую жидкость

Выбор ремкомплекта ГРМ

На Лада Ларгус, как правило, устанавливаются двигатели Рено, собранные в Испании, с мощностью 84 и 105 лошадиных сил. Оба мотора имеют рабочий объем 1,6 литров. В начале 2016 года «АвтоВаз» стал практиковать установку отечественных двигателей ВАЗ 11189 и ВАЗ 21129. Ниже приводятся их технические характеристики.

Как видно из представленных характеристик, на двигателях для Лады Ларгус устанавливаются как 8-клапанные ГРМ, так и 16-клапанные головки.

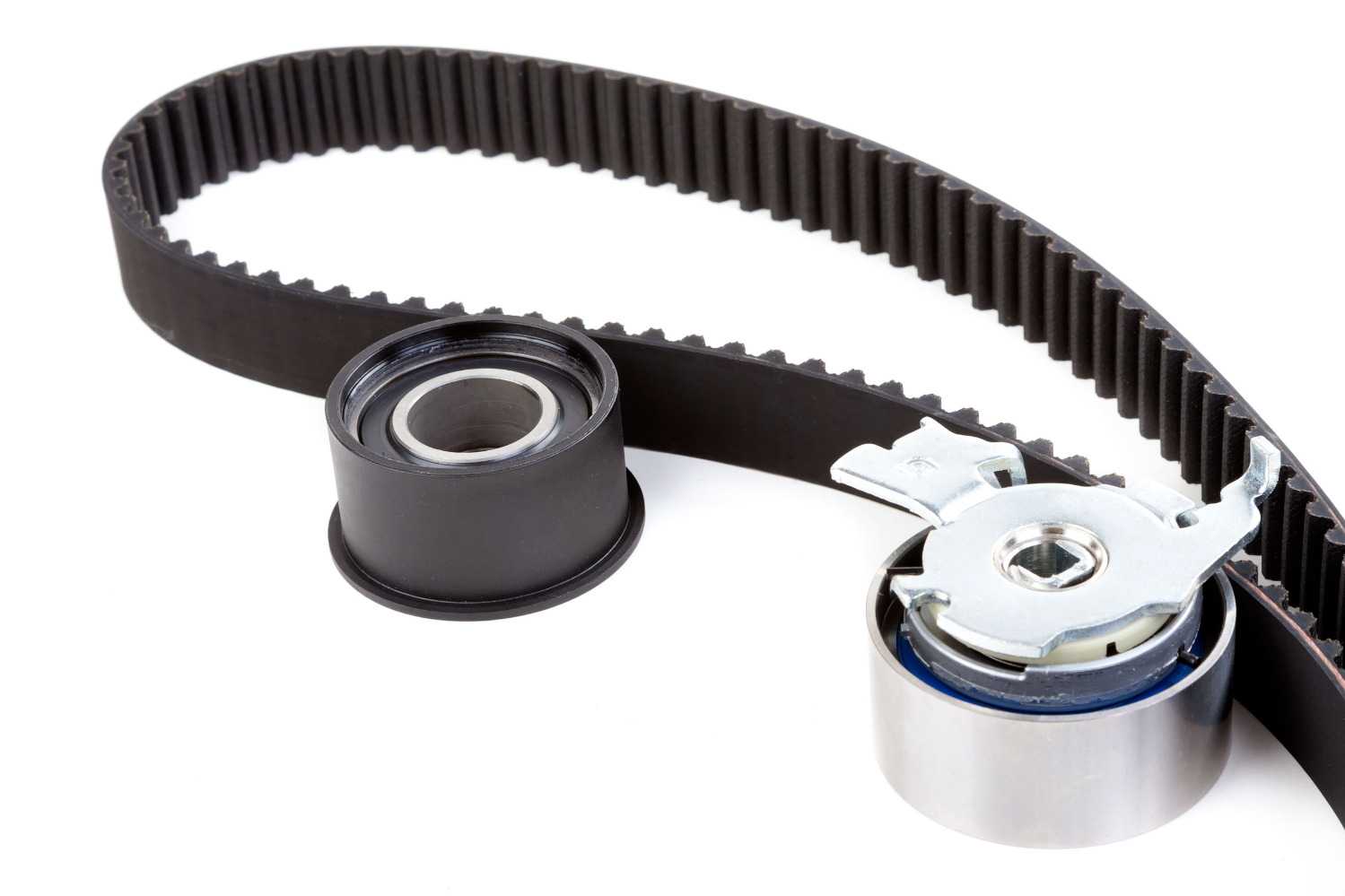

В магазинах запчастей можно найти широкий выбор ремкомплектов. В них входят ремень и натяжной ролик для 8-клапанного двигателя, а для 16-клапанного добавлен обводной ролик и болт крепления шкива коленвала. Также можно приобрести перечисленные детали по отдельности.

Наряду с оригинальными запасными частями от заводов-изготовителей автомобилей существует большое разнообразие аналогов, не уступающих оригиналу по качеству и хорошо зарекомендовавших себя у автолюбителей.

Для 8-клапанного двигателя

Ремень ГРМ

Ролик натяжной

Для 16-клапанного двигателя

«АвтоВАЗ» выпускает ремкомплект, в который входят ремень, два ролика (натяжной и обводной) и болт крепления шкива коленвала. Аналоги деталей, входящих в ремкомплект, можно купить по отдельности.

Ремень ГРМ

Ролик обводной

Перечисленные выше изделия, аналоги различных производителей, отличаются надежностью и хорошим качеством. Выбор зависит от ваших предпочтений и размера кошелька.

Поменять цепь ГРМ на LADALargus. Заказать услуги по замене ремня ГРМ на автомобиле Лада Ларгус на Юду

Исполнители Юду могут качественно выполнить все работы, связанные с заменой ремня ГРМ на LADALargus.

Для этого нужно:

• снять защитку с ремня ГРМ
• снять гайку натяжного ролика и старый ремень ГРМ
• установить новую цепь ГРМ
• закрепить болт
• проверить натяжение цепи

Все эти работы будут выполнены недорого.

Помимо низкой цены замены ремня ГРМ на Ларгусе исполнители сервиса гарантируют:

• выезд в течение получаса
• использование во время работы проверенного оборудования
• наличие всех необходимых инструментов и запчастей

• позвоните по указанному номеру телефона — менеджеры сервиса помогут выбрать опытного исполнителя
• разместите задание на сайте Юду — укажите в нем необходимые услуги и местоположение вашей машины; исполнители откликнутся на запрос через пятнадцать — двадцать минут
• воспользуйтесь каталогом исполнителей — просмотрите список специалистов, оказывающих в Москве услуги дорожной помощи, и свяжитесь с мастером

Проверка и натяжка ремня

Несколько слов о процессе натяжки ремня. На 16-клапанном моторе проверка натяжения осуществляется путем осмотра натяжного устройства.

На нем имеются указатели, которые при нормальной натяжке приводного элемента должны быть совмещены.

Если верхний указатель ушел в сторону – это указывает на послабление или перетяжку ремня.

Чтобы отрегулировать натяжение, необходимо послабить гайку ролика и при помощи шестигранника провернуть ролик так, чтобы указатели совместились.

В 8-клапанных же агрегатах проверка натяжения осуществляется руками. Для этого берем пальцами ремень посредине участка между шкивом распредвала и помпой (К7М) или шестерни коленчатого вала (ВАЗ) и пытаемся его провернуть вокруг оси.

У нормально натянутого ремня угол поворота не должен превышать 90 град. Ниже показано на примере ВАЗ 2110.

Если угол поворота слишком маленький или большой – проводим натяжку путем послабления гайки натяжного ролика и проворота самого ролика специальным ключом.

Процедура замены ремня

1. Автомобиль обесточивается посредством отключения отрицательной клеммы от аккумулятора.
2. Снимается впускной патрубок и зубчатый ремень вспомогательных узлов.
3. Демонтаж шкива осуществляется выкручиванием соответствующих болтов отдельно взятых механизмов.
4. Замена ремня ГРМ Ларгуса на 8 клапанов продолжается снятием правой подвески мотора — снимается верхняя и нижняя крышка защиты одноимённого механизма.
5. Закручиваются болты шкива коленчатого вала до тех пор, пока метка на распределительном валу не достигнет расстояния, соотносящегося с размером одного зубца. Далее, устанавливается для него оправка, и он проворачивается по ходу часовой стрелки до упора.
6. Чтобы проверить имеющиеся метки нужно снять заглушки на отверстиях ГРМ, чему предшествует демонтаж воздухозаборника. Затем посредством отвёртки вынимаются заглушки, чтобы необходимые для работы отверстия были открыты.
7. Крепёжные болты ослабляются, что дублируется на соответствующем ролике и силе натяжения ремня ГРМ. Только после этого его можно снимать и переходить к установке нового элемента. Здесь необходимо следить за тем, чтобы пазы на двигателе полностью совпадали с выступами ролика.
8. Замена ремня ГРМ Ларгуса с 16 клапанами, точнее, его натяжение осуществляется с такой последовательностью узлов: коленчатый вал, водяной насос, распределительный вал. При этом нужно ориентироваться на стрелки, имеющиеся на ремне — они направлены по ходу движения.
9. В конце производиться регулировка натяжения, снятие фиксаторов, а также установка заглушек в отверстиях. Если ремень будет натянут слишком слабо, то это может привести к перескакиванию зубцов, что недопустимо. В случае его перетяжки наблюдается преждевременный износ, а также нагрузка на ГРМ будет непомерно высокой.
10. Дальнейшая сборка всего устройства происходит в обратном порядке.

Замена «официальным» способом

На этом подготовительные работы завершены, а далее необходимо правильно установить коленчатый и распределительные валы. При этом последовательность действий зависит от выбранного метода замены.

Если используется «официальный» способ, то дальше все делается так:

Снимаем резонатор системы подачи воздуха; 2. Отыскиваем на торце головки со стороны маховика две заглушки, которые необходимо извлечь. Для этого просто пробиваем их по центру отверткой и вытаскиваем;
Далее устанавливаем валы. Для этого за болт прокручиваем коленчатый вал по ходу вращения (без свечек это будет не сложно), пока пазы, сделанные на концевиках распределительных валов, не станут горизонтально (в одну линию), причем линия положения этих пазов должна быть ниже оси валов. Это будет означать, что была произведена установка ВМТ в 1 и 4 цилиндрах; Устанавливаем в пазы подготовленную стопорную пластину, чтобы зафиксировать валы и предотвратить их проворачивание; Фиксируем коленчатый вал. Для этого на блоке отыскиваем заглушку, выворачиваем ее, а на ее место вкручиваем фиксирующий штифт (вместо него можно использовать обычный болт необходимого диаметра и длиной 75 мм). После вкручивая штифта, он упрется в щеку коленчатого вала, не давая ему провернуться

Важно проследить, чтобы штифт полностью вошел в отверстие до упора своей головки в блок цилиндров;
Снимаем ремень. Для этого послабляем фиксирующую гайку натяжного ролика (ключ на 13), проворачиваем его против часовой стрелки, послабляя натяжку приводного элемента

Затем выводим ремень с ролика, далее – с помпы, коленчатого вала, распределительных валов;
Меняем остальные элементы. Откручиваем гайку крепления натяжного ролика и снимаем его. Затем головкой Torx (Т-50) выкручиваем крепежный болт опорного ролика. На место старого опорного элемента ставим новый и начинаем сборочные работы;
Новый ремень располагается нанесенными на него стрелками в сторону вращения. Надеваем его сначала на коленчатый вал, затем помпу и распределительные валы. Далее заводим его за опорный ролик, последним будет натяжной ролик. Этот ролик устанавливается на место с ремнем. То есть, заводим ремень за ролик, и только после этого натяжной элемент устанавливается на свою ось крепления.
Проводим натяжку ремня.

А далее все собирается обратно

При этом важно не забыть вытянуть фиксирующий штифт коленчатого вала

После снятия крепежных элементов, проворачиваем коленчатый вал на несколько оборотов, чтобы убедиться, что все сделано правильно.

Далее устанавливаем на место крышки привода, шкив коленчатого вала, заглушки распредвалов, опору двигателя, свечи и т. д. после сборочных работ проверяем работоспособность силовой установки.

Какой нужно выбирать ремень?

Не является секретом тот факт, что на ресурсный срок ремня существенное воздействие оказывает его качественный параметр.

Для версий Лада Ларгус 8 клапанов производители ремней предлагают широкий спектр вариантов. Для «ВАЗ» официальным поставщиком давно фигурирует фирма «Gates».

В качестве аналогов на рынке можно отыскать продукты от брендов:

• «Bosch» и «Pilenga»;
• «Dayco», «SKF» и пр.

Склоняться к отзывам владельцев не рекомендуем, поскольку они носят весьма противоречивый характер. Когда автомобиль 16 клапанов еще состоит на гарантийном сервисе, то единственным правильным решением будет учитывать рекомендации официальных представителей производителя. В иных ситуациях нелишним будет прибегнуть к собственному опыту (если имеется).

Заводская комплектация моделей LADA Largus у которых 16 клапанов предполагает установку ремня «117206842R GATES 6 РК 1822». Цена на этот «аксессуар» существенно превосходит ценовой параметр ремня, применяемого в ГРМ вариации 8 клапанов. В комплект производитель включил кроме самого ремня, еще ролик и устройство для натяжения.

Рекомендуем параллельно с рассмотренной нами процедурой не полениться и заменить ремень вспомогательных агрегатов. Замена ремня ГРМ абсолютно не сложная процедура.

Не следует экономить на столь важном для мотора расходном компоненте, как приводной ремень газораспределительного узла, ведь несколько сотен рублей несоизмеримы с потерями финансового ресурса в случае неожиданной поломки мотора из-за обрыва. https://www.youtube.com/embed/d65Vt5FRBac
