Замена электроусилителя на ВАЗ 2123: рекомендации с фото и видео

Непредсказуемая работа электроусилителя

В случае если появилась такая неисправность, движение продолжать абсолютно запрещено, иначе из-за этой поломки можно попасть в дорожно-транспортное происшествие или вылететь с дороги. Чтобы продолжить дальнейшее движение, достаточно отключить усилитель. Для этого требуется снять предохранитель, отвечающий за энергообеспечение ЭУР, после чего можно продолжить движение без усилителя.

Для устранения поломки, скорее всего, придется полностью заменять электроусилитель. Проводить замену в гаражных условиях не рекомендуется. Для этого лучше обратиться на специализированную СТО. После замены электроусилителя желательно выполнить регулировочные работы всех узлов рулевого механизма.

Технические характеристики двигателя ВАЗ 2123

Силовой агрегат ВАЗ 2123 имеет рабочий объем 1690 куб.  см. Он атмосферный и работает на бензиновом топливе. Его вес равен 127 килограммам. Электронная система впрыска топлива позволила увеличить мощность двигателя до 80 л.с., а крутящий момент составляет 127 НхМ, который становится доступен на отметке 4000 оборотов в минуту.

На трассе автомобиль может развивать скорость 140 км/ч. За переключение передач отвечает механическая коробка с пятью ступенями. Расход по шоссе не превышает 8,5 литров на 100 км. В городе он увеличивается до 14 литров на 100 километров пути. В такой мотор, для его стабильной работы и приемистой тяги, рекомендуется заливать бензин марки АИ-95.

ГРМ с гидравлической системой натяжения цепи нуждается в увеличенной производительности масляного насоса. Чтобы производительность без увеличения мощности увеличилась, инженеры уменьшили число зубьев на шестерне привода насоса.

Для смазки мотора требуется 3,5 литра масла. Подходят как синтетические, так и полусинтетические масла. Единственное, что требует внимания — это показатель вязкости, который должен соответствовать индексу 5W30. Чтобы сохранить ресурс двигателя Шевроле Нива на долгие годы, производить смену масла рекомендуется через каждые 10 000 км пути.

Устройство мотора

Коротко про то как устроен двигатель ВАЗ 2123 Нивы Шевроле.

Цилиндры

Их объединили с верхней частью картера. Как и у большинства двигателей компании ВАЗ, у данного силового агрегата цилиндры работают по схеме 1-3-4-2. Нижняя часть блока цилиндров сопряжена на пяти опорах с коленчатым валом.

1 — натяжной ролик ремня привода компрессора кондиционера; 2 — ремень привода компрессора кондиционера; 3 — муфта компрессора кондиционера; 4 — термостат; 5 — дроссельный узел; 6 — отводящий патрубок рубашки охлаждения; 7 — шкив насоса охлаждающей жидкости; 8 — датчик фаз; 9 — натяжной ролик ремня привода вспомогательных агрегатов; 10 — головка блока цилиндров; 11 — генератор; 12 — шкив насоса гидроусилителя рулевого управления; 13 — опорный ролик ремня привода вспомогательных агрегатов; 14 — блок цилиндров; 15 — ремень привода вспомогательных агрегатов; 16 — датчик положения коленчатого вала; 17 — шкив привода вспомогательных агрегатов; 18 — шкив привода компрессора кондиционера; 19 — поддон картера; опора силового агрегата; выпускной коллектор; ресивер; крышка головки блока цилиндров;

Коленчатый вал

Пятиопорный. Отлит из чугуна. При необходимости можно произвести перешлифовку шеек с уменьшением диаметра на 0,25; 0,50; 0,75 и 1 мм.

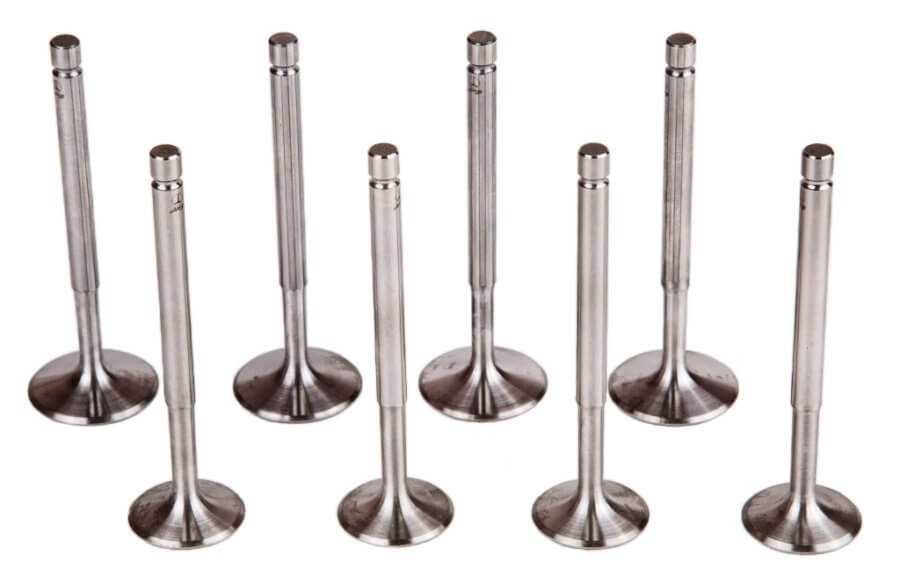

Выпускные клапаны

Сварены из двух частей. Одна из сплава хрома, никеля и молибдена, а другая из многокомпонентной стали. Рабочая температура выпускных клапанов составляет 700-900 градусов, так как при работе мотора происходит их нагрев переработавшими газами. Чтобы они выдерживали такие температуры, на них наносится специальный жаростойкий сплав.

Впускные клапаны

Их стержни обработаны азотом и закалены под воздействием тока высокой частоты. Этого достаточно, чтобы выдерживать рабочие температуры в 350-500 градусов.

Поршни

В двигатель ВАЗ 2123 установлены отлитые из сплава алюминия поршни. На них нанесен слой олова для того, чтобы процесс обкатки автомобиля проходил быстрее. Рабочий ход поршня равен 80 мм, а сам он имеет в диаметре 82 мм. Степень сжатия находится на отметке 9,3 атмосферы.

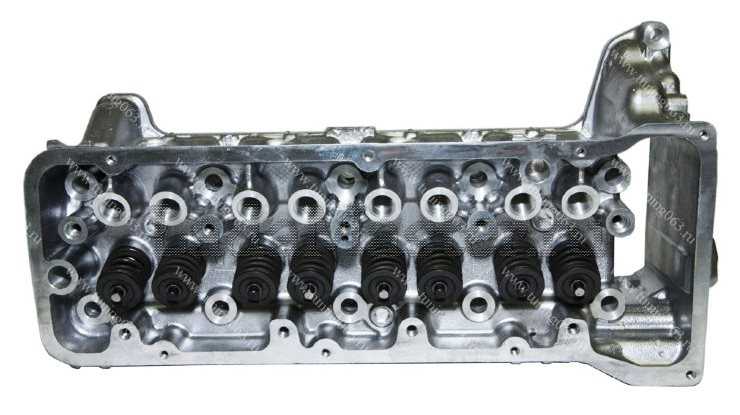

Распределительный вал

Отливается из чугуна и устанавливается в съемном корпусе из алюминия. Его вращение совершается роликовой однорядной цепью.

Цепь

Она растягивается натяжителем пружинно-гидравлической схемы. Его размеры существенно возросли. До момента запуска двигателя натяжение совершается пружиной, а при его работе обеспечивается давлением масла.

Крепится к самому блоку на 11 болтов. Центровка производится при мощи двух втулок.

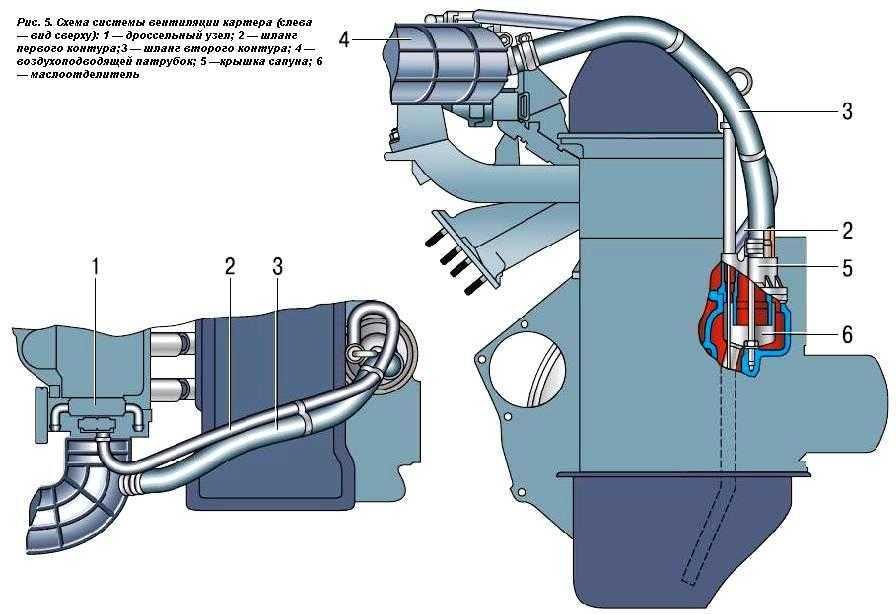

Система вентиляции картера

Закрытая, а картерные газы отводятся через маслоотделитель во впускную трубу. Оттуда они переводятся в цилиндры и сгорают.

Типы усилителей рулевого управления

Если вы решили обустроить свой автомобиль усилителем, то у вас есть несколько вариантов — дорогой и более дешевый:

1. Гидроусилитель руля на ВАЗ 2107 — более дорогой вариант. Такая система состоит из насоса, подающих магистралей, патрубка и резервуара для рабочей жидкости. В данном случае рабочей жидкостью является масло, которое находится в системе под давлением. Процедура установки достаточно сложная, как и сама конструкция системы, также автовладельцу придется периодически ухаживать за системой. Как показывает практика и цены на автомобильном рынке, ставить такой узел нет смысла, поскольку его стоимость составляет практически половину цены на б/у 2107.
2. Более дешевый и более подходящий вариант для «семерки» — это электроусилитель. На практике этот узел позволяет хорошо справляться с возложенной на него нагрузкой, тем более, что его установка более простая. По факту ЭУР работает на «семерках» практически так же эффективно, как и гидроусилитель. Следует отметить, что основным достоинством такой системы является отсутствие необходимости регулярного обслуживания. ЭУР на ВАЗ подключается к бортовой сети, поскольку его работа требует 12-вольтного напряжения.

Полный отказ работы электроусилителя

Неисправностей, которые возникают с ЭУР на Приоре не так уж и много. Первое, что возникает, так это полное прекращение работы усилителя. Часто отключение усилителя сопровождается соответствующим кодом, который выводится на дисплей бортового компьютера, хотя бывают и случаи, когда выявить его отключение можно только опытным путем.

1. Несколько поворотов руля в разные стороны при неработающем моторе.
2. Затем нужно провести ту же операцию, но уже при заведенном автомобиле.
3. Если усилие, которое нужно было приложить к рулевому колесу, не изменилось, это означает, что усилитель не работает.

Бывают случаи, когда усилитель на Приоре отключается вместе со спидометром. Виной тому является датчик скорости. Дело в том, что эти три элемента связаны между собой. Такая схема позволяет регулировать работу ЭУР в зависимости от скоростного режима. Ремонт в данном случае сводиться к проверке работоспособности датчика скорости и проводки, идущей к нему, спидометру и ЭУР. Если обнаружены обрывы коммутации, ее нужно восстановить. А когда неисправность в самом датчике, он просто заменяется.

Сильное загрязнение контактной группы датчика момента, установленного на усилитель, тоже может стать причиной отключения. Причем бортовой компьютер, проводя самодиагностику системы и выявляя проблемы с работой датчика момента из-за загрязнения, может сам преднамеренно отключить усилитель. Ремонт в таком случае сводится к снятию ЭУР с автомобиля, разборке и тщательной очистке контактной группы. Но поскольку операции по восстановлению работоспособности электроусилителя сложные и неправильная сборка и установка его на автомобиль может сказаться на правильной работе рулевого механизма, желательно для восстановления ЭУР обратиться к специалистам.

Конструкционные особенности двигателя 2123 8 клапанов

Конструкционно этот мотор довольно архаичен и недалеко ушел от двигателя ВАЗ 21213, разработанного еще в восьмидесятые. Четырехцилиндровый чугунный блок цилиндров накрыт восьмиклапанной головкой с одним распредвалом. Впрыск распределенный, система охлаждения жидкостная, закрытого типа с принудительной циркуляцией. Смазка осуществляется путем разбрызгивания от вращающихся деталей.

Но есть здесь и вполне актуальные конструкционные решения. Цепной привод ГРМ оснащен гидронатяжителем, из-за этого цепь не требует частой подтяжки, а наличие гидрокомпенсаторов избавляет от необходимости периодической регулировки зазоров клапанов. Правда качество исполнения этих элементов нередко заставляет владельцев устанавливать механический натяжитель и избавляться от гидрокомпенсаторов в пользу регулировочных болтов.

Подробно о конструкции двс рассказано в этом видео про его ремонт.

Гидронатяжитель цепи ГРМ недостаточно надежен. Его слабое место это алюминиевая трубка подачи масла и обратный клапан. Замена может потребоваться уже после 50 тысяч км пробега. Обычно он начинает сильно греметь и, если долго не обращать внимания на проблему, цепь может перескочить.

Стуки в двигателе

До модернизации 2009 года гидрокомпенсаторы нередко начинали стучать уже на пробеге 60 тысяч, после рестайлинга ресурс увеличился до 100 тысяч километров.

Глохнет

Датчик дроссельной заслонки может не пройти и 10 тысяч км. При его выходе из строя, машина начнет глохнуть сразу после заводки.

Течи

Распространенной проблемой этого двигателя являются постоянные течи. Чаще всего сопливит задний сальник коленвала, иногда масло сочится из-под клапанной крышки.

Троение

Ресурс модуля зажигания составляет примерно сто тысяч км, при его неисправности двигатель сразу же начнет троить. При таком же пробеге могут прогореть клапана или задубеть маслосъемные колпачки, что моментально отразиться на расходе масла.

Мелкие проблемы

Также до 100 000 километров могут не доехать масляный насос, регулятор холостого хода, датчик массового расхода воздуха и помпа. Хорошо, что запчасти к этому мотору недороги. Нередко прогорает прокладка головки блока цилиндров и разрушается кронштейн крепления выпускного коллектора.

Снятие и установка рулевого механизма

Рулевой механизм снимают для замены или ремонта. Однако разборка и сборка механизма требуют применения специального инструмента и наличия навыков работы у исполнителя. При отсутствии этих условий рекомендуем ремонтировать рулевой механизм в специализированной мастерской.

1. Установите автомобиль на подъемник или смотровую яму.

2. Отсоедините провод от клеммы «–» аккумуляторной батареи.

3. Отверните гайку стяжного болта крепления нижнего конца промежуточного вала 1 (см. рис. 1) к валу червяка рулевого механизма и выньте стяжной болт.

4. Выньте шплинты гаек крепления пальцев шаровых шарниров к сошке и отверните гайки.

5. С помощью съемника выпрессуйте шаровые пальцы из отверстий сошки.

6. Отверните гайки болтов крепления рулевого механизма к лонжерону кузова и снимите рулевой механизм.

7. Устанавливайте рулевой механизм в последовательности, обратной снятию, при этом выполните следующее:

Рис. 2. Схема установки рулевого механизма на автомобиле

– установите сошку рулевого механизма в среднее положение, при этом метка на торце вала червяка должна быть расположена горизонтально справа (по ходу движения автомобиля) и расстояние Х (рис. 2) от центра нижнего отверстия сошки до опорной поверхности на лонжероне кузова должно быть (33,1+5) мм;

– перед тем как затянуть гайки болтов 1, сориентируйте рулевой механизм так, чтобы угол а был 32°;

– проверьте и при необходимости отрегулируйте углы установки передних колес.

Подбираем электроуселитель руля на ВАЗ 2107

Можно применить гидроусилитель руля, но гораздо лучше подобрать электроусилитель руля на ВАЗ 2107. Подойдёт, в частности, механизм электроусиления руля от «Нивы», его вполне можно адаптировать на ВАЗ 2107 без особых сложностей.

Также за 16000-19000 рублей можно приобрести специальный комплект электроусилителя руля на ВАЗ 2107. Такой электрический усилитель руля на ВАЗ имеет принципиально отличную от гидроусилителя схему работы. К тому же он функционирует более адекватно, так как работает не на прямую от мотора, а от собственного электродвигателя.

Не требуется больших усилий на установку и техническое обслуживание. Никаких особых инструментов и оборудования также не требуется, всё можно поставить самостоятельно

При этом важно правильно отладить работу датчика скорости, который ставится на коробку передач.

Техосмотр после установки ЭУР на ВАЗ 2107

Чтобы пройти техосмотр в соответствии с законом, необходимо найти официальное письмо завода-производителя о соответствии данной модели ЭУР требованиям для установки на ВАЗ 2107. Данное письмо (копию) необходимо иметь с собой при прохождении техосмотра автомобиля.

При наличии этих двух документов сотрудники станции проведения техосмотра не имеют права отказать в выдаче сертификата. В конфликтной ситуации следует потребовать письменный отказ с указанием причин.

«Русский Мерседес» или автомобиль ВАЗ 2107 был в свое время (1980-е) одним из самых популярных отечественных легковых авто. В настоящее время автомашина данной марки — любимый объект тюнинговых экспериментов наших автоумельцев. Основной задачей тюнинга автомашины ВАЗ 2107 является увеличение безопасности, повышение комфорта, удобства, технических параметров автомобиля.

Как происходит установка электроусилителя руля на Ниву

Процесс переоборудования рулевого управления ВАЗ 21214 под ЭУР предусматривает реализацию таких шагов:

• Снимите обе клеммы с аккумуляторной батареи.
• Снимите заглушку на руле, отверните крепежную гайку, снимите руль.
• Отвернув 4 болта и шуруп, снимите пластиковую накладку руля.
• Снимите приборную доску.
• Разомкнув разъемы подрулевого переключателя, протянув вниз кабеля и отвинтив крепежный болт, снимите переключатель.
• Отключите провода выключателя зажигания и демонтируйте его. Потребуется вывернуть 2 крепежных болта, провернуть ключ в положение «I». После этого нужно надавить на стопор замка (для таких целей подойдет шило) и вынуть замок из посадочного места, потянув кверху за ключ.
• Демонтируйте рулевую колонку: сперва отверните внизу болт рулевого вала, затем — пару крепежных болтов и гаек рулевой колонки; болты идут со срывными головками, в итоге лучше нанести насечки зубилом и вывернуть их пассатижами; опустите вниз и снимите с вала рулевую колонку.
• Открутите гайки на блоках предохранителей, снимите их.
• Снимите защитную накладку реле, которое установлено под приборной доской — перед левой дверью.

Видеоурок по установке электроусилителя руля

• В стенке между салоном и подкапотным пространством снимите эластичную заглушку и протяните кабеля ЭУР. Следите за тем, чтобы силовой кабель не контактировал с движущимися элементами мотор-редуктора стеклоочистителя.
• Под панелью, слева от руля, найдите белую 8-клеммовую колодку. Она имеет 2 серых провода, входящих в одно гнездо. В ответ к ним подсоедините желто-голубой провод, идущий от электроусилителя руля.
• Далее к красной колодке идущего к комбинации приборов жгута нужно подключить розово-голубой и оранжевый провода от ЭУР.
• За приборной доской найдите болт и прикрутите на него «массу».
• Под панелью прикрутите кронштейн ЭУР, не забыв продеть в него провода выключателя зажигания. Для этого используйте 2 штатные шпильки М8, а также 2 болта М6 (под них есть резьбовые отверстия) и 2 болта М8 (под них придется сверлить отверстия).
• На шлицы электроусилителя наденьте короткий (промежуточный) вал. На нем заранее потребуется закрепить «массу».
• После этого закрепите вышеуказанный вал на валу рулевого механизма и приладьте усилитель к кронштейну. При этом нельзя, чтобы промежуточный вал оказался зажат либо натянут. Болты шлицевых вилок должны быть в проточках валов.

• ЭУР крепится к пластине 2 болтами и 2 шпильками. Настоятельно рекомендуется устанавливать под все гайки как плоскую, так и гроверную шайбы.
• Подключите силовую и информационную колодки жгута к ЭУР.
• В обратном порядке теперь поставьте выключатель зажигания, 3-рычажный переключатель.
• Чтобы вернуть на место пластик рулевой колонки, его придется немного подрезать, например ножовкой по металлу.
• Далее закрепите руль, приборную доску.
• Чтобы привинтить пластиковый кожух ЭУР, лучше воспользоваться обычными саморезами.
• После этого протяните провода от усилителя, присоедините их к АКБ. При этом в заглушке придется увеличить диаметр отверстия.
• Не забудьте сразу проверить исправность подключений, оценить работу нового оборудования.

Стоит заметить, что в случае установки ЭУР на ВАЗ 21213 (Нива) или ВАЗ 2131, важно учитывать следующие моменты:

Для чего ставят ЭУР на ВАЗ 2107

• для облегчения управления, когда машиной управляет представительница прекрасного пола;
• для безопасности, удобства и комфорта управления;
• в качестве элемента тюнинга автомобиля;
• чтобы облегчить управление автомобилем пожилым людям или людям с проблемами здоровья.

На современных машинах применяются два типа усилителей: гидравлический и электрический (электромеханический) усилители руля. Сокращенно — ГУР и ЭУР.

Установка ГУР на машину, конструкция которой не предусматривает усилителя рулевого управления — сложная и очень дорогая процедура, требующая установки дополнительных деталей и внесения серьезных изменений в конструкцию рулевого управления. Поэтому установки гидравлического усилителя на ВАЗ 2107 не оправдана.

Электроусилитель руля на ВАЗ 2107: совместимость и комплектация

В комплект поставки ЭУР входят:

Электроусилитель на ВАЗ 2107 работает по следующей схеме: электродвигатель срабатывает синхронно с поворотом руля водителем, создавая дополнительный момент, снижающий усилие для поворота колес. Коэффициент усиления ЭУР составляет 5,7, то есть после установки ЭУР вместо усилия до 20 кг достаточно будет усилий до 3,5 кг.

• датчик момента определяет факт поворота руля водителем и направление, в котором вращается руль на ВАЗ 2107;
• модуль управления ЭУР считывает данные об оборотах двигателя, скорости движения, положении ключа зажигания, обрабатывает согласно заложенной программе и выдает управляющий сигнал на электродвигатель;
• электродвигатель вращает кардан руля, облегчая усилия водителя.

Электроусилитель начинает работать спустя 5 секунд после включения зажигания автомобиля.

Как снять ЭУР на Приоре своими руками

На самом деле электроусилитель руля снимается без особых проблем, просто предварительно придется снять довольно немало деталей. А именно, выполнить понадобится следующее:

• Снять кожух рулевой колонки
• Снять замок зажигания
• Снять рулевое колесо с подушкой безопасности

После этого при помощи головки на 8 мм и трещотки откручиваем и снимаем контактную группу.

Снимаем ее с вала окончательно, чтобы она не мешалась.

Теперь необходимо отсоединить все провода питания от блока управления ЭУРом, которые представлены наглядно на фото ниже.

Каждый из штекеров имеет свой фиксатор, поэтому предварительно обязательно посмотрите на конструкцию фиксатора, чтобы при снятии не повредить его. Когда с проводами справились, необходимо открутить стяжной болт у крепления карданчика с рулевой рейкой.

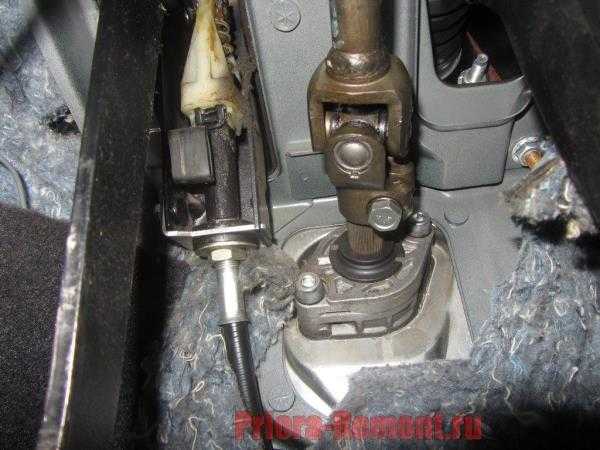

При помощи зубила и молотка немного расширяем стяжной «хомут» карданчика. Затем можно приступать к откручиванию гаек крепления ЭУРа к кузову. Две гайки находятся в передней части.

И две с нижней части.

Разумеется, что при отворачивании последних гаек крепления, необходимо придерживать ЭУР, чтобы он не упал. Далее сдергиваем его с вала рулевой рейки, и снимаем его окончательно. При необходимости производим его замену на новый. Устанавливается данный механизм в обратной последовательности и подключаем все необходимые провода на свои места.
