Практические советы
Эксплуатация инжекторного силового агрегата, и в частности обслуживание его электронных компонентов, в корне отличается от систем карбюраторного мотора.
Владельцы переоборудованных автомобилей должны усвоить несколько основных правил:
Перед демонтажем узлов системы управления впрыском, обязательно отсоедините минусовой провод от клеммы аккумуляторной батареи;
- Не запускайте двигатель при плохом контакте наконечников проводов на аккумуляторной батарее. Обязательно проверяйте, насколько плотно они затянуты;
- Запрещается отсоединять аккумуляторную батарею при работающем двигателе автомобиля. Это гарантированно приведет к выходу из строя ЭБУ;
- Следите за температурой ЭБУ. Не допускается его перегрев (65°С при работе автомобиля и выше 80 °С, например при сушке в покрасочной камере). Если такой процесс неизбежен – демонтируйте ЭБУ с автомобиля на время работ;
- Также необходимо снимать ЭБУ или отключать его от бортовой системы автомобиля при проведении сварочных работ с кузовными деталями.
Замена привода спидометра ВАЗ 2109 из-за износа шестерен
Привод выходит из строя и по причине износа парных шестерен. В таком случае его ремонт выполняется без снятия КПП по следующей схеме:
- машину ставят на смотровую яму либо эстакаду;
- при помощи торцового ключа откручивают фиксирующий болт, который крепит корпус привода и коробку передач;
- снимают корпус (его следует поддеть отверткой);
- снимают шестерни и меняют их.
Важно сразу же посчитать число зубьев на старых шестернях. Новые детали должны иметь такое же их количество
В противном случае и по пробегу, и по скорости спидометр будет выдавать неверную информацию. При осмотре корпуса можно увидеть подтеки масла на нем, что свидетельствует о необходимости замены уплотнительного кольца. Его выталкивают после того, как ведомая шестерня будет вынута. Рекомендуется после всех замен промыть детали привода, используя чистый керосин, а затем собрать узел в обратном порядке.
Диагностика работы датчика скорости
Диагностика работоспособности датчика выполняется двумя методами.
Для реализации первого способа вам потребуется мультиметр:
- В первую очередь демонтируйте сам контроллер. Инструкцию по снятию читайте ниже.
- Далее установите тестер в режим измерения переменного напряжения.
- Затем щупы мультиметра необходимо замкнуть на контактах штекера контроллера. Первый щуп подсоедините к контакту, идущему к приборной панели, он находится по центру, а другой — к кузову автомобиля, т. е. к массе.
- Спереди контроллера находится специальный шток. При его вращении устройство запускается. Для диагностики работы регулятора необходимо прокрутить шток, для чего на него устанавливается металлическая трубка аналогичного размера.
- Шток начнет вращаться, а на дисплей мультиметра будет выведена информация о переменном напряжении, точнее, его скачки. При этом чем выше скорость вращения штока, тем большие скачки значений. Это будет указывать на неисправность контроллера.
Второй способ проверки устройства выполняется без демонтажа, однако для этого необходимо загнать авто на яму либо эстакаду:
- Когда автомобиль будет на яме, поднимите домкратом левое переднее колесо.
- Далее найдите контроллер и отсоедините от него подсоединенную проводку.
- Теперь возьмите мультиметр. Его щупы необходимо соединить с контактом массы и контактом передачи импульса на ЭБУ, на блоке это центральный и самый крайний контакт.
- Затем вращайте колесо, поднятое домкратом, и выполните диагностику значений, которые показывает мультиметр, на наличие возникновения скачков напряжения. При отсутствии тестера можно применить обычную контрольную лампу с подсоединенными к ней проводами. Первый провод подсоедините к питанию, то есть к левому контакту, а другой — к центральному. Если источник освещения будет мигать при вращении колеса, значит ДС исправен.
Вполне возможно, что причина поломки ДС кроется в плохом контакте с электрической сетью автомобиля, в таком случае необходимо просто заменить или зачистить контакты. Перед диагностикой осмотрите устройство. При наличии на нем следов повреждений, возможно, даже нет смысла проверять его.
Признаки неисправности датчика скорости Ваз 2112
Датчик скорости ВАЗ 2112 отвечает за правильную подачу бензина. Также он позволяет выставить угол опережения зажигания, помимо этого, устройство осуществляется контроль качества топливовоздушной смеси.
Регулятор производит сбор всей необходимой информации для инжектора — количество оборотов мотора, скорость езды, данные о детонации и т.п. — после чего передает импульсы на ЭБУ. Блок управления после передачи осуществляется проверку всей полученной информации, в результате чего вносит правки в функционирование инжектора.
На фото отчетливо видно как выглядит датчик скорости на автомобиле Ваз 2112
В том случае, если одометр перестает нормально работать, при этом спидометр выдает неправильную информацию касательно пройденного километража и скорости, это свидетельствует о неисправности. Это может быть проблема как датчика скорости ВАЗ 2112, так и привода устройства. Не исключается такой вариант, что проблемы связаны с электропроводкой. Также на практике часто случаются неполадки, вызванные распиновкой датчика скорости, которая может быть перепутана либо неработоспособностью самого разъема. В последнем случае проблема может быть обусловлена плохими контактами.
Помимо всего прочего, признаком неисправности регулятора может служить то, что машина глохнет на холостых оборотах. Разумеется, причин, по которым авто глохнет, может быть множество
В том случае, если спидометр, расположенный на панели приборов, будет выдавать некорректные данные, на щитке должен гореть индикатор Чек Энджин. Если ДС выйдет из строя, вы сразу обратите внимание на горящий чек на приборной панели
Датчик скорости (ДС) инжекторных двигателей автомобилей ВАЗ 2108, 2109, 21099
Датчик скорости инжекторных автомобилей ВАЗ 2108, 2109, 21099 является элементом электронной системы управления двигателем.
Назначение датчика скорости
Датчик скорости предназначен для определения скорости автомобиля блоком управления (контроллером) ЭСУД.
Устройство датчика скорости
Датчик скорости представляет собой электромагнит, установленный на выходном валу привода спидометра в коробке передач автомобиля. Сверху на него крепится трос спидометра. ДС имеет колодку с тремя выводами: токовой, импульсный и масса. На внутренней оси датчика, соединенной с приводом спидометра установлен многополюсный магнит и имеется задающий диск. Внутренняя ось датчика вращается вместе с приводом спидометра и его тросом.
Расположение на автомобиле
Датчик скорости на автомобилях ВАЗ 2108, 2109, 21099 устанавливается на коробке передач (на выходном валу привода спидометра). На автомобилях ВАЗ 2108, 2109, 21099 привод спидометра расположенного в щитке приборов механический (не электронный) поэтому ДС вкручивается в коробку, а на него крепится гибкий вал, идущий к спидометру.
Принцип действия датчика скорости
Блок управления подает на датчик скорости напряжение на 2 – 3 В ниже напряжения в бортовой сети автомобиля. Обратно ДС на блок управления посылает импульсы определенной частоты, напряжением от 1-го до 5-ти В. По их частоте блок управления рассчитывает скорость автомобиля. Шесть импульсов датчика соответствует 1 метру пути пройденным автомобилем (один оборот колеса) и одному обороту оси выходного вала привода спидометра. Импульсы возникают при прохождении задающего диска в магнитном поле датчика (эффект Холла). Их напряжение меняется от 1 В до 5 В.
Неисправности датчика скорости
При выходе из строя датчика скорости контроллер не может определить едет автомобиль или стоит и переходит на расчет топливоподачи по сигналу с датчика массового расхода воздуха и датчика положения дроссельной заслонки. Такая работа имеет некоторые негативные последствия: обороты принудительного холостого хода (ПХХ) при движении автомобиля становятся ниже нормы (они должны быть несколько выше оборотов ХХ на неподвижном автомобиле) как следствие двигатель может глохнуть при переключении передач в движении или езде «накатом» (с включенной передачей и отпущенной педалью «газа»).
Помимо этого двигатель теряет в приемистости при попытке резко набрать обороты (например, при резком старте или ускорении в движении). Расход топлива несколько возрастает.
При отказе ДС в память контроллера заносится код ошибки.
При устранении неисправности ДС в первую очередь стоит проверить его разъем и идущую к нему проводку, а также привод спидометра.
Применяемость датчика скорости
Датчики скорости с круглым разъемом 2112-3843010-30, 2112-3843010 используется в ЭСУД с контроллером GM VS 5.1 и Январь 4.1. С плоским 2110-3843010-10 (-13, -18) — ЭСУД с контроллерами BOSH и Январь 5.1.
Примечания и дополнения
— Показания датчика скорости также использует спидометр автомобиля.
— Применение колес большей или меньшей размерности изменяет показания спидометра в меньшую или большую сторону.
Как диагностировать неисправность
Существует всего 3 способа проверки датчика скорости «десятки». Один из них предполагает использование контрольной лампы, два других базируются на схеме.
Если с питанием все в порядке, переходите непосредственно к самой диагностике.
Способ №1 – осуществляется по приведенной выше схеме без снятия датчика с автомобиля. Поддомкратьте передние колеса. С помощью проводов обычных (если у вас есть помощник) или с зажимами типа «крокодил» (если помощника у вас нет) выполните подключение вольтметра к датчику скорости, не забыв подвести к нему ток. Установите КПП в положение 5 передачи и покрутите колесо. Если с датчиком все в порядке, в ответ на эти действия вы увидите изменения в напряжении импульсного контакта – между выводом и массой – чем больше скорость, тем больше напряжение. Диапазон изменений 0,5-10В.
Способ №2 – осуществляется по приведенной выше схеме на снятом с автомобиля датчике. Демонтируйте датчик скорости (как это сделать, подробно будет расписано ниже – в инструкции по его замене). С помощью проводов опять же повторяете приведенную выше схему. Возьмите трубочку, пассатижи или любой другой подручный предмет, позволяющий прокрутить ось датчика (здесь, главное, не забывать о технике безопасности), и осуществите вращение датчика вокруг его оси. Возникшие при этом показания мультиметра (от 0,5В до 10В) будут свидетельствовать о том, что с датчиком все в порядке.
Способ №3 – «проверка лампочкой». Применяется к датчику скорости без его снятия с автомобиля. С помощью домкрата ведущие колеса приподнимите на землей. По приведенной схеме к диагностируемому элементу подключите лампочку. Поставьте рычаг КПП на 5 передачу и повращайте колесо. Лампочка при этом должна будет заморгать. Если этого не произошло (при наличии напряжения в сети, естественно), датчик следует заменить.
Порядок подключения и возможные неисправности датчика скорости ВАЗ 2114
ДС на ВАЗ 2114 установлен в приемном гнезде привода спидометра в высшей части корпуса МКПП. К нему есть доступ как сверху, при открытом капоте, так и снизу автомобиля, при установке его на смотровую яму.
ДС делает несколько функций, таких к примеру, как:
- передача данных на спидометр о скорости передвижения автотранспортного средства
- поддержка обычной деятельности РХХ
- передача сигналов на ЭБУ для поддержания оборотов, соответственных режиму езды
В связи с выполняемыми задачками он подключается к контроллеру и спидометру через монтажный блок в моторном отделе. В электронной схеме ДС задействован через предохранитель, установленный в кабине, на реле вентилятора печки.
При дефектах в полосы датчика скорости на дисплее бортовика автомобиля загораются последующие сигналы:
- Р0500 — эта ошибка извещает об отсутствии сигнала от ДС
- Р0503 — эта ошибка возникает на экране при неуравновешенном, прерывающемся сигнале от ДС
Возникновение схожих ошибок призывает водителя направить внимание на это участок в электросхеме мотора и нередко их предпосылкой является отсутствие либо окисление контактов. Все же, если появляются и вторичные признаки отказа ДС, то появляется необходимость в его проверке либо подмене
К таким признакам может относиться:
- неуравновешенная работа либо полный отказ указателя скорости на приборной доске
- плавающие обороты на малом газу, может быть самовыключение мотора
- завышенный расход горючего
- сниженная мощность агрегата
Эти признаки могут проявляться при отказах и в других системах автомобиля, к примеру в топливной, но при одновременном появлении ошибки на экране компьютера и какого-либо из перечисленных признаков следует проверить работоспособность ДС.
- Сперва нужно проверить наличие контактов в цепях и на устройствах, также целостность проводки в электронной цепи ДС, прозвонив ее.
- Для проверки датчика без его снятия нужно установить машину на ровненькую площадку, зафиксировать механическими колодками и при помощи домкрата поднять левое фронтальное колесо. Приготовленный заблаговременно вольтметр подключить к контактам ДС и руками придать вращение поднятому колесу. Во время раскрутки колеса нужно смотреть за показаниями вольтметра. Если напряжение и частота, показываемые устройством вырастают в соответствие с оборотами колеса, то датчик работоспособный.
- Не требуется снятия ДС и еще при одном методе. Заблаговременно приготавливается «контрольная лампочка». При помощи домкрата подымается левое колесо и к контактам ДС присоединятся контактные провода «контрольки». Если при раскрутке колеса лампочка зажигается, то ДС исправен.
- Если прибегнуть к третьему методу, то в данном случае нужно снять датчик и проверить при помощи вольтметра входное и выходное напряжение.
https://youtube.com/watch?v=rJC6eudWRLA
Замена привода спидометра ВАЗ 2109/14 и их модификации
Всем привет, в данном видео я расскажу про замену привода спидометра на инжекторные модификации переднепри…
Когда нужно менять
От информации, получаемой ЭБУ с датчика, зависят не только показания спидометра и одометра, но и качество топливной смеси, подаваемой в цилиндры, частота оборотов холостого хода машины, стабильность работы двигателя и расход топлива.
Вышедший из строя ДС «собьет с толку» электронный блок, который попросту не будет понимать, движется ли автомобиль, или стоит. Вследствие этого обороты начнут плавать, двигатель на холостом ходу глохнуть, а расход топлива увеличится.
Процесс проверки датчика скорости двенашки
Проверить датчик скорости с механическим приводом не составит труда. На снятом датчике, находим штырь и прокручиваем его плоскогубцами, присоединив к нему заранее разъем, если датчик скорости исправен, то стрелка на комбинации приборов будет прыгать, если никакой реакции нет, значит проблемы с приводом или электропроводкой.
Проверить проводку до комбинации приборов тоже не сложно, берете скрепку (можно любой другой металлический предмет) и засовываете ее в средний пин на разъеме, дальше прикасаетесь им о корпус двигателя, стрелка на комбинации должна задергаться, в противном случае нужно искать причину в неисправности проводки или разъема датчика (окисление, обрыв и другое).
Пошаговая инструкция замены датчика скорости Ваз 2112 с механическим приводом
Для того, чтобы провести замену датчика скорости с механическим приводом на Ваз 2112 выполняем следующею инструкцию:
Сначала вам необходимо обесточить бортовую сеть транспортного средства, для этого отсоедините минусовой провод от аккумулятора.
Далее, отсоедините от самого контроллера разъем с проводкой
На этом этапе важно запомнить, какая распиновка у этих элементов.
Непосредственно сам контроллер можно выкрутить рукой. Если своими силами у вас это сделать не получается, попробуйте воспользоваться гаечным ключом на 21 или 22
В данном случае регулятор может иметь определенные отличия в конструкции.
Также сразу проверьте, насколько хорошо функционирует привод. После того, как регулятор демонтирован, необходимо выкрутить гайку, которая фиксирует привод к коробке передач
Процедуру демонтажа необходимо производить очень осторожно, поскольку если вы случайно уроните шток в трансмиссию, коробку необходимо будет снимать и разбирать. Что касается нового привода, то он оснащается резиновым уплотнителем
Перед тем, как произвести монтаж, его необходимо смазать трансмиссионной жидкостью
Все новые компонента необходимо установить в обратном порядке. Опять таки, в данном случае большую роль играет распиновка проводки. Внутри самой колодки вы можете увидеть, как обозначается распиновка. Используя тестер при активированном зажигании необходимо определить, на какой из разъемов следует подключить привод.
Проверка датчика скорости ВАЗ, для чего нужен и как устроен
Измерение скорости автомобиля уже давно осуществляется не механическим способом. За это отвечает датчик скорости, принцип работы которого основан на эффекте Холла. Этот датчик подает в контроллер электромагнитные импульсы, на основе которых последний вычисляет скорость движения машины.
Измерение скорости автомобиля происходит следующим образом. Датчик за каждый километр пройденного пути посылает контроллеру фиксированное количество импульсов – 6004. Чем быстрее движется машина, тем выше частота передачи. Таким образом, контроллер вычисляет скорость по временному интервалу между импульсами.
Помимо своей основной функции, этот датчик косвенным образом помогает автовладельцу экономить топливо. Когда автомобиль движется накатом со скоростью свыше 20 км/ч, контроллер, основываясь на показаниях датчика, не открывает подачу горючего.
Датчик скорости ВАЗ 2114, как и на всех остальных автомобилях семейства ВАЗ, в том числе ВАЗ-2109, Калине, Приоре, стоит на коробке передач, а точнее, на механизме привода спидометра. Чтобы его обнаружить, нужно залезть под капот, желательно снять адсорбер, чтобы открыть себе пространство (можно обойтись и без снятия, но добраться до датчика скорости будет сложнее). Со стороны правого внутреннего ШРУСа нужно найти провод, который идет к КПП, он-то и подключается в разъем датчика скорости.
Причины поломки
Прежде чем приступать к замене датчика заднего хода (ДЗХ), рекомендуем проверить состояние задних фонарей и определить, быть может, сигнал не работает по другим причинам.
Возможная причина
Ваши действия
Распространенная и достаточно банальная причина неполадок, которую, тем не менее, многие игнорируют. Достаньте лампочку, вооружитесь мультиметром и проверьте, не сгорели ли они. При необходимости замените
Проблема не менее распространенная, но искать источник проблем в такой ситуации немного сложнее. Вам также потребуется мультиметр, которым необходимо прозвонить проводку и проверить показания сопротивлений
Плохой контакт регулятора
Бывает так, что за время эксплуатации контакт датчика с гнездом нарушается. Отсутствие контакта означает, что работать устройство нормально не будет. Потому проверьте его состояние
Нарушена изоляция проводки
Если на проводах около датчика нарушилась изоляция, это может привести к короткому замыканию. Результат вполне очевиден, потому проверьте состояние проводки, при необходимости ее замените
В зависимости от типа блока предохранителей, проверьте состояние соответствующего элемента в монтажном блоке. На блоках старого образца это предохранитель F16, а на блоках предохранителей нового образца следует смотреть на предохранитель 5. Если они оплавились, потребуется замена
Но важно также определить причину, по которой сгорел предохранитель
На выход из строя непосредственно самого регулятора заднего хода может свидетельствовать ситуация, когда фонари вовсе не загораются или наоборот, светятся без перерывов. Во втором случае вариант с перегоревшими лампочками исключается сам по себе.
Замена датчика заднего хода — работа не сложная и не затратная с финансовой точки зрения. Сегодня ДЗХ можно приобрести в любом магазине автозапчастей, а его стоимость составляет порядка 100 рублей.
Датчик скорости, устройство и принцип действия
Назначение скоростного контроллера в карбюраторных и инжекторных моторах заключается в передаче сведений о скорости езды авто на панель приборов. Принцип действия ДС довольно прост и основан на эффекте Холла:
Контроллер передает сигналы напряжения на ЭБУ с частотой, прямо пропорциональной скорости вращения колес ТС.
ЭБУ, в соответствии с сигналами, принятыми от ДС, выполняет регулировку работы двигателя на холостых оборотах и с помощью датчика ХХ контролирует подачу воздуха в обход дросселя.
Очень важно, чтобы частота импульсов контроллера была прямо пропорциональной реальной скорости передвижения.
Замена
Если вы хотите сэкономить и желаете попробовать сначала отремонтировать старый датчик скорости, спешим вас огорчить.
Снимаем и меняем
Устанавливаемые на ВАЗ 2109 (как и на другие авто) датчики скорости ремонту и восстановлению не подлежат. Единственный способ решения проблемы — замена устройства.
Возьмите пару ключей на 21 и 10.
Отключите минус от аккумуляторной батареи, чтобы обесточить автомобиль.
Отключите разъем, идущий на датчик скорости.
Открутите сам датчик
В некоторых случаях шток может сломаться, потому дополнительно вам придется снимать еще и привод.
Обязательно соблюдайте осторожность при демонтаже привода, иначе вы рискуете уронить сломанный шток в коробку переключения передач.
Сняв устройство, замените привод, если потребовалось, и закрутите на место новый датчик скорости.
Шток привода следует вставить в втулку ДС, а резиновое кольцо уплотнения обязательно обработайте маслом. Все, можете спокойно закручивать устройство в гнездо.
Добрались до ДС
Обязательно по завершению ремонта обнулите на бортовом компьютере ошибку, которую выдавал электронный блок управления. В противном случае система будет считать, что датчик неисправен. Потому даже его наличие в гнезде не позволит ДС включиться в работу.
Очевидно, что в замене ДС нет совершенно ничего сложного. Потому не имеет смысла тратить лишние деньги на услуги автосервиса. Все вполне можно сделать своими руками буквально за час.
Прежде всего не стоит падать в отчаянье и делать поспешные выводы, лампочка аварийного давления масла действительно свидетельствует о критическом уровне масла в системе и о падении давления, однако не факт, что причина именно в этом. Случается, что сам датчик выходит из строя и просто «врет». Если этого не заметить вовремя и не узнать кто прав, а кто нет, можно действительно натворить серьезных «делов».
Разъёмы приборной панели и контакты спидометра
Приборка, а также спидометр на ВАЗ-2112 могут не работать, когда они отключены от «массы» или от питания. Знайте, что спидометр получает питание отдельно от панели приборов. К «массе» это относится тоже. Распайка:
- Х2-2: +12V на спидометр;
- Х2-3: «масса» спидометра;
- Х1-9, Х1-10: питание приборки;
- Х1-1: «масса» приборки.
Разъём Х2 окрашен в красный цвет, Х1 — в белый. Клеммы 8 и 9 в разъёме Х2 — это выход и вход спидометра. Выход подключают к бортовому компьютеру.
Обе клеммы (Х1-9 и Х2-2) соединены с одним проводом — оранжевым. Эта линия защищена предохранителем, установленным в главном монтажном блоке (F19).
Как снять приборку
Сначала отключаем минусовую клемму АКБ. Затем отвёрткой откручиваем 4 самореза (фото 1 и 2), чтобы снять рамку со стеклом.
На втором шаге откручивают два самореза, удерживающих приборную панель на месте (фото 3). Дальше сжимают кронштейны-лепестки, чтобы снять приборку полностью.
Небольшой тест:
- Если подключить АКБ и включить зажигание, оранжевый шнур (разъёмы X1 и X2) должен получать напряжение «+12»;
- Наличие «массы» на клемме Х2-2 — тоже очень важный показатель;
- Серый шнур (клемма Х2-9) обычно звонится, как «+12», и в редких случаях — как «масса». При движении на этой клемме должны появляться импульсы.
Иногда поступают так: делают отвод от клеммы 9, и, не включая передачу, перемещают (толкают) авто. Мотор при этом остаётся заглушен. На отводе появятся импульсы, выявляемые даже вольтметром. Сам вольтметр должен быть стрелочным.
Наличие импульсов указывает на неисправность спидометра, а отсутствие — на неисправность датчика. Впрочем, к датчику скорости может не поступать питание или «масса» (см. выше).
Починить неисправный спидометр не получится — проще будет заменить его. Но сначала нужно точно выяснить, что проблема была именно в нём.
Замена
Хотя процесс замены датчика скорости на ваз 2109 не представляет из себя ни чего сложного, данная инструкция с сопроводительным фото материалом осветит вам все стадии данного ремонта.
Совет! Дабы надолго избавить себя от данного вида работ, предлагаю не тратить свои деньги и время на замену на аналогичный датчик, выполненный с хвостовиком из пластмассы, который очень быстро разбивается в гнезде даже из-за контакта с тросиком спидометра. Надолго дольше вам прослужит ДС у которого хвостовик выполнен из металла .
Датчик скорости в ваз 2109 установлен на коробке переключения передач, на ее задней стороне (если смотреть от радиатора), над дифференциалом.
Процесс ремонта
Итак:
Разъединяем датчик скорости и тросик спидометра и отсоединяем от него (датчика) жгут проводов;
Внимание! Отсоединение контактной группы необходимо проводить при выключенном зажигании.
С помощью ключа на «22» откручиваем…
…и демонтируем ДС.
Установка производится в обратном порядке, из необходимого инвентаря нам понадобится тот же ключ на «22» ну и пожалуй кусочек чистой ветоши что бы вытереть руки после окончания ремонтных работ.
Когда на хэтчбеке ВАЗ-2112 не работает спидометр, причины могут быть разными. Обычно стремятся чинить приборку, тогда как неисправным оказывается датчик скорости. Неисправность этого датчика блок ЭБУ распознаёт с трудом, и лампа CHECK не включается. Факт поломки датчика скорости приходится выявлять по признакам: холостые обороты всегда остаются низкими, и при переключении передач мотор глохнет. Дальше эти нюансы рассмотрены подробнее, но речь пойдёт только о 16-клапанниках.
Если не работают все приборы, тогда «виноват» один предохранитель. На видео показано, какой именно.
Признаки поломки
Автомобиль может сам вам сообщить о том, что ДС вышел из строя. Для этого нужно просто обратить на характерные признаки подобной поломки:
- Спидометр не работает совсем или выдает некорректную информацию о текущей скорости движения;
- Холостой ход ведет себя нестабильно;
- Растет расход бензина;
- Мотор не выдает полную мощность.
Практика владельцев ВАЗ 2109 показывает, что наиболее очевидный признак поломки ДС — это остановка двигателя при ХХ во время движения накатом, либо остановка мотора при нажатии сцепления для переключения скорости.
При поломке ДС на приборной панели должна загореться лампочка «Проверьте двигатель» (Check Engine). Если же автомобиль оснащен бортовым компьютером, то соответствующий неисправности код ошибки — 24.
https://youtube.com/watch?v=qiDmZLUuTMI
Причины поломки
Есть несколько основных причин, из-за которых ДС может перестать работать:
- Произошел обрыв в электрической цепи. Потому первым делом советуем проверить состояние проводки и контактов. Они могли загрязниться, окислиться. Зачистить их не сложно. Дополнительно советуем обработать контакты Литолом.
- Обрыв возле разъема. Здесь проводка часто изгибается, происходит перетирание. Не забудьте проверить еще состояние изоляции проводов, которые находятся около выпускного коллектора. Не редко они плавятся под действием температуры, что приводит к замыканиям.
- Износился трос спидометра. С течением времени по мере эксплуатации автомобиля трос покрывается заусеницами, трескается, разрывается. Как результат, датчик скорости перестает работать должным образом.
https://youtube.com/watch?v=jsP9uC7EE-Q
Способы проверки
Первое, что вам необходимо сделать, это убедиться, что на контакты ДС подается напряжение в 12 В. Так как работа ДС основана на эффекте Холла, проверка выполняется кручением. Напряжение при этом меняется в пределах 0,5-10В.
Сегодня применяют три основных способа проверки работоспособности датчика скорости. Два первых подразумевают применение мультиметра. Какой из них выбрать, решайте сами. Мы же подробно расскажем о всех трех методах проверки ДС.
|
Способ проверки |
Ваши действия |
|
Способ первый |
|
|
Способ второй |
|
|
Способ третий |
|

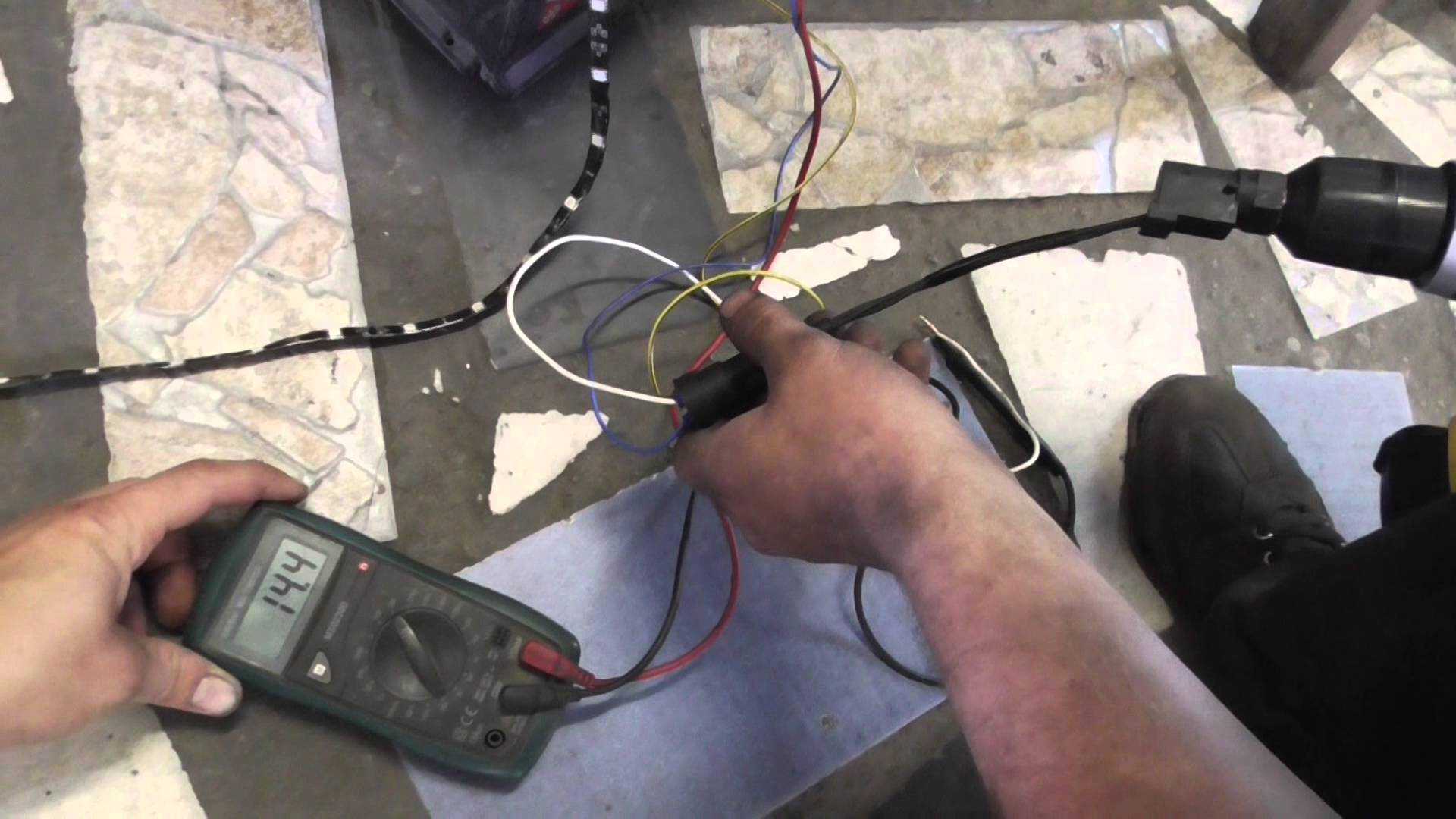

Если проверка ДС показала, что с ним все хорошо, обязательно проверьте работоспособность привода датчика. Необходимо вывесить переднее колесо, на ощупь отыскать привод ДС. Теперь начинайте ногой вращать колесо, а рукой проверять, есть ли в приводе вращение и насколько оно стабильно. Тут вам не помешает помощь напарника.
Выводы
Надеемся, что наша статья поможет вам избежать досадных ошибок при обслуживании автомобиля ВАЗ 2109. И предложенные схемы помогут разобраться в тонкостях работы электронных компонентов.
Карбюраторные модели Ваз 2108 2109 21099 имеют механическую связь между коробкой передач и спидометром: тросик. При движении автомобиля вращается тросик и крутит шестерню в спидометре, от чего стрелка спидометра отклоняется и показывает скорость движения. Инжекторные модели имеют электронный датчик скорости, принцип работы которого основан на эффекте Холла. Устанавливается электронный датчик на том же самом месте, что и старый механический тросик. Датчик также имеет валик, который вставляется в коробку передач и при вращении крутит барабанчик датчика Холла. Датчик скорости подключен к электронному блоку управления двигателем. При вращении приводной части датчика он начинает посылать импульсы на блок управления. Чем больше частота импульсов — тем больше скорость движения автомобиля, чем меньше частота подаваемых импульсов, тем меньше скорость движения. При движении со скоростью 1 м/с датчик отправляет 6 импульсов в секунду. При движении со скоростью 10 м/с датчик отправляет 60 импульсов в секунду, ЭБУ обрабатывает эти импульсы, пересчитывает их в км/ч и отображает на спидометре.
датчик скорости Ваз 2109
Естественно если на Ваз 2108 2109 21099 установлена нештатная резина, то скорость будет отображаться некорректно. Например, если установлена резина R14, то спидометр будет занижать показания. Если же наоборот, установлена низко профильная резина R13, то спидометр будет показывать скорость выше, чем она есть на самом деле. В прошивке контроллера есть специальные коэффициенты пересчета, которые надо менять при установке нестандартных колес. На Ваз 2108 2109 21099 устанавливались три варианта датчика скорости: — GM, американского стандарта с круглым разъемом и артикулом 311.3843. — С плоским разъемом и пластмассовым валиком. Из-за пластмассового валика данный датчик ненадежен. — С плоским разъемом и металлическим валиком, артикул 344.3843. Данный датчик надежен и лучше брать его. Также еще есть нюанс с числом импульсов на оборот, девятошные датчики имею 6 импульсов на оборот, но в продаже можно встретить датчики с маркировкой 10 импульсов на оборот. Если датчик скорости выходит из строя , то должна загораться лампочка CHECK. Но это не всегда происходит, дело в том что контроллеру тяжело произвести диагностику датчика скорости, так как непонятно едет машина или стоит. Только на мощных режимах, при большом расходе воздуха от ДМРВ и по расходу топлива контроллер может определить неисправный датчик. Стоимость датчика скорости для девятого семейства составляет 300-400 рублей.
Где находится датчик скорости? Он располагается на самой коробке передач, что бы вам было более понятней, то в таком случае просмотрите фото, которое расположено ниже:
Когда нужно менять датчик скорости? Обычно первыми признаками при неправильной работе датчика скорости, или же при полном его выходе из строя, являются:
• Неправильная информация показаний стрелки спидометра, она может плавать в диапазоне от 0 до 200 км, или же вообще перестать работать.
• А так же машина может нестабильно начать работать на холостом ходу, в более частых случаях двигатель у автомобиля просто глохнет, и не важно едете ли вы на автомобиле, или нет. • Еще при неисправном датчике скорости, может наблюдаться повышенный расход топлива, и потеря мощности у автомобиля
• Еще при неисправном датчике скорости, может наблюдаться повышенный расход топлива, и потеря мощности у автомобиля.
