Признаки неисправности РХХ и его проверка
В отличии от других датчиков, при неисправности рхх, бортовой компьютер не сообщает нам об ошибке, поэтому определить неисправность можно только по некоторым признакам, которые мы опишем ниже.
- Обороты двигателя «плавают»
- двигатель глохнет на холостом ходу
- при выключении передачи глохнет
Помимо этого, нестабильная работа двигателя может быть вызвана неисправностью датчика фаз или как его называют датчика положение распредвала.
Как проверить работоспособность датчика
Сделать это очень просто для этого нам потребуется мультиметр. Проводим проверку при выключенном зажигании. Отсоединяем от датчика клемму, с помощью мультиметра проверяем сопротивление между парами контактов: Aи B; Cи D
Допустимое сопротивление находится в пределах от 40 — 80 Ом
При замере сопротивлении вне указанных выше диапазонов. Значит необходимо провести замену датчика. Если сопротивление в норме, попробуем проверить другим способом. Используя все тот же мультиметр, теперь меряем сопротивление между парами контактов B и C,A и D. Мультиметр должен показать либо обрыв цепи, либо бесконечность, в противном случае рхх так же не исправлен.
Как работает датчик холостого хода в инжекторной системе
После запуска зажигания датчик холостого режима выдвигает свой шток, который в максимальном состоянии упирается в отверстие дроссельного патрубка. Потом регулятор занят подсчетом шагов, которые возвращают клапан в начальное положение. Оно всецело зависит от версии прошивки бортового компьютера. Например, прошивка от Bosch рассчитана на 50 шагов. При этом дроссельной заслонке ВАЗ 21099 инжектор посылает сигнал управления открытием.
Регулировка оборотов двигателя
На момент регулировки двигатель должен быть прогретым, а датчик работать в режиме 30 — 50 шагов. В зависимости от количества шагов датчика изменяется объем воздушной смеси, которая проходит в камеру сгорания через калибровочное отверстие. Нужно понимать: чем более вытянут шток датчика, тем больше шагов выдаст датчик
При покупке выбирать регулятор холостого хода для ВАЗов необходимо тщательно, обращая внимание на зазор между головкой штока и фланцем: он не должен превышать 2,3 см!
Системы принудительного, распределительного впрыска топлива используют в своем составе и датчик массового расхода воздушной смеси (ДМРВ), который через бортовой компьютер подает в камеру сгорания определенное количество воздуха. Потом компьютер определяет оптимальное количество топлива, которое нужно подать вместе с воздушной смесью для надежного воспламенения и равномерного горения, обеспечивающего оптимальный режим работы ДВЗ. При этом датчик коленвала выдает информацию о количестве оборотов мотора, тем самым управляя через бортовой компьютер регулятором холостого хода. По этой схеме двигатель всегда получает оптимальное количество воздушно-топливной смеси в камеру сгорания и работает с максимальной эффективностью. Если мотор холодный, то контролер специально повысит обороты коленчатого вала с помощью регулятора холостого хода, обеспечив быструю наработку нужного теплового режима двигателя и возможность езды без долгой процедуры прогрева.
Выбираем регулятор на замену
На ВАЗ-2110 как с 8-клапанными, так и 16-клапанными инжекторными моторами используется датчик с каталожным номером 2112-1148300. Дополнительно в конце маркировки присутствует приставка, состоящая из двух цифр, к примеру, 01, 02, 03, 04. Этот индекс указывает на производителя регулятора (01 и 03 – «Пегас», 02 и 04 – КЗТА)
При выборе регулятора на замену обратите внимание на два нюанса – уплотнитель и высоту выступа иглы над корпусом. В заводских запчастях используется уплотнитель красного цвета, в подделках же используется резинотехнический элемент черного цвета
Высота выступа иглы над корпусом составляет 23 мм.
Перед установкой нового регулятора рекомендуется уплотнительное кольцо промазать тонким слоем моторного масла, чтобы обеспечить плотную посадку детали в посадочное место и исключить вероятность подсасывания воздуха.
Видео: Обзор регуляторов холостого хода ВАЗ
ГлавнаяЛегковыеВАЗ
Одной из часто встречающихся неприятностей, не позволяющих полноценно управлять автомобилем, является датчик холостого хода ВАЗ 2110 и модификаций. Хотя этот прибор имеет среди водителей название датчик, все же правильно его будет называть регулятор холостого хода, сокращенно — РХХ, потому-что все автомобильные датчики это измерительное оборудование, а данное изделие служит для автоматической стабилизации и поддержания оборотов холостого хода путем подачи воздуха в двигатель ВАЗ 2110 при полностью закрытой дроссельной заслонке.
РХХ — это важная составляющая двигателя, играет заметную роль для стабильной и бесперебойной работы любого автомобиля ВАЗ.
Датчик холостого хода ВАЗ 2110 (сокращенно ДХХ) является исполнительным приспособлением, а попросту клапаном состоящим из электродвигателя, пружины, штока на котором установлена запорная игла (можно посмотреть на фото). Именно посредством которой дозируется объем воздуха. То есть, когда дроссель ВАЗ 2110, 2112 полностью закрыт, а контроллер определяет, что нужно повысить обороты холостого хода, то РХХ формирует команду на изменение положения иглы.
Она перемещается, приоткрывая частично или полностью впускное отверстие, через которое воздух идет в обход дросселя, а затем смешивается с топливом. В результате двигатель не глохнет.
Какие признаки свидетельствуют о неисправности ДХХ
Любого водителя, опытного или начинающего, должны насторожить необычное поведение мотора во время его работы. Это могут быть такие явления:
- Неустойчивая работа или полная остановка мотора. Отказ в работе при отпущенной педали газа;
- При полностью прогретом моторе, холостые обороты самопроизвольно то повышаются, то понижаются;
- После выключения передачи происходит полная остановка двигателя;
- Во время пуска холодного двигателя, не наблюдается повышения частоты вращения коленчатого вала;
- При подключении других мощных потребителей электроэнергии, уходят вниз обороты мотора.
При появлении любого из них, а то и нескольких признаков одновременно, нужно обратить внимание на работоспособность ДХХ
Как проверяют работоспособность ДХХ
Этот датчик не снабжён элементами самодиагностики, как некоторые другие, поэтому сигнала на табло о его неисправности не будет. С одной стороны это облегчает поиск неисправного узла, а с другой стороны для проверки его работоспособности нужен измерительный прибор. Хорошо подходит китайский цифровой мультиметр, стоимость его небольшая, она по «карману» любому владельцу машины. Если у вас есть подобный прибор, то можно приступить к проверке его работоспособности.
Проверка датчика холостого хода на ВАЗ 2109 инжекторного типа, выполняется таким образом:
- Прибор ставится в положение для измерения напряжения, и проверяют бортовую сеть автомобиля. Щупы прибора, установленные на клеммы аккумулятора, должны показать напряжение немногим больше, чем 12 Вольт;
- При выключенном зажигании отключают разъём с проводами от ДХХ. Для этого нужно пальцами надавить на фиксатор на пластиковом корпусе разъёма.
Снятие и проверка датчика мультиметром
Это наглядно видно на фото слева. Отключать или подключать датчик нужно только при выключенном зажигании, чтобы избежать выхода из строя электроники блока управления. Щуп измерительного прибора подключается к массе машины. Включают зажигание и вторым щупом проверяют наличие напряжения в выводах на разъёме, которые обозначены на фото буквами A и D. Это хорошо видно на правом фото. Оно должно быть не менее чем 12 Вольт. Если оно значительно ниже, или отсутствует совсем, то виновником может быть обрыв питающих проводов или выход из строя электроники в блоке управления работой мотора.

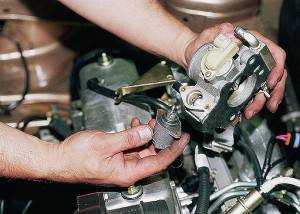

На фото хорошо видно, где находится датчик холостого хода.
Чтобы его снять, нужно воспользоваться крестообразной отвёрткой и отвинтить два крепящих его винта.
- На фото отчётливо видно и место где находится РХХ. Винт, который ближе к патрубку, имеет «плохую привычку» теряться. чтобы этого не случилось, сперва вывинчивают левый винт. Легонько тянут ДХХ на себя и выкручивают винт с правой стороны. В таком случае он останется в отверстии корпуса и не выпадет ;
- Измерительный прибор ставят в положение для измерения сопротивления. Щупы подносят к выводам А и В, а затем к С и D. Прибор должен показать примерно 52 Ома. Это рабочий параметр. Если измерить сопротивление между выводами А и С, а затем В и D, показания должны быть в районе бесконечности. Если это не так, то ДХХ нужно заменить.
Ещё можно проверить ДХХ «на ощупь». Делают это таким образом. На снятом ДХХ, но с подключенными проводами, пальцем нужно слегка придавить выступающую часть конусной иглы. При включении зажигания она должна толкнуть палец. Если толчка не последовало, датчик неисправен. Сомнений в неисправности ДХХ не осталось, приступаем к его замене.
Перед тем как будет проведена замена датчика холостого хода на инжекторном ВАЗ 21099, несколько слов о выборе нового ДХХ. Механики, которые занимаются такими системами, хорошо отзываются о приборах, производимых компанией «Омега». Также неплохие результаты показали ДХХ с маркой «КЗТА». При покупке последнего, нужно учитывать конечную метку регулятора. Нужно приобретать датчик с такой меткой, которая имеется на сломанном приборе. Стоимость датчика может находиться в пределах 500 – 700 рублей. Датчик новый имеется, можно его установить.
