Замена рулевой рейки ваз 21074

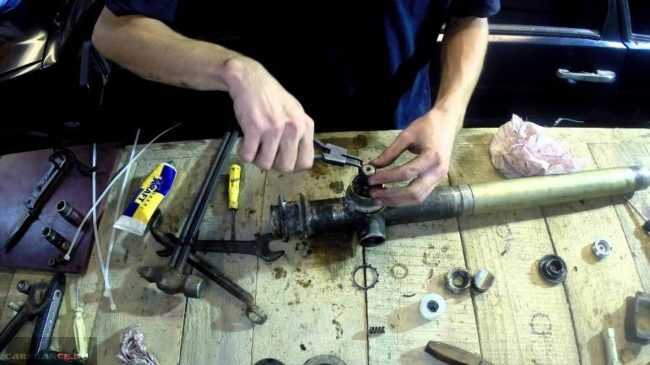

Переборка рулевой рейки

1. При помощи бокорезов или любого другого подходящего инструмента перекусываются пластиковые хомуты по бокам защитного кожуха.

После этого кожух легко снимается. Осматриваем его на наличие повреждений. Наличие надрывов или трещин недопустимо, так как через них попадает вода и пыль внутрь реечного механизма.

2. Боковые защитные колпаки крепятся также пластиковыми хомутами. После перекусывания хомута колпаки легко стаскиваются. Проводится их визуальный осмотр на наличие повреждений.

3. Не будет лишним проверить рулевую рейку на износ в паре шестерня-река. Для этого рукой придерживаем рейку в месте крепления тяг и пробуем проворачивать валик механизма влево-вправо. Наличие люфта может означать износ или неправильную регулировку в этом узле.

4. Для дальнейшей работы понадобится специализированный ключ для автомобилей ВАЗ. Он обычно продается в варианте приспособления двойного назначения: с одной стороны – восьмигранник для регулировки рейки или выкручивания регулировочного винта, с другой – для натяжения ролика ГРМ.

Если этого ключа нет, то можно воспользоваться любым подходящим восьмигранником.

Если регулировка рулевой рейки или ее разборка не проводилась, то провернуть регулировочный винт в первый раз достаточно сложно. В условиях завода-изготовителя после регулировки этот винт кернится.

5. После откручивания вынимаем уплотнительное и стопорное кольца, пружинку и упор. Упор – одна из двух точек опоры самой рейки в корпусе. Поэтому от его состояния напрямую зависит работоспособность всего механизма.

Рабочая поверхность должна быть гладкой, без задиров и прочих повреждений. Уплотнительное колечко также не должно иметь повреждений.

6. Чтобы дальше разобрать рулевую рейку, необходимо снять пыльник рулевого механизма. Он плотно посажен на корпусе, специальных креплений нет. Его так же осматриваем на наличие трещин или любых других повреждений.

7. Вынимаем стопорную шайбу. Отвинчиваем гайку подшипника. Для этого понадобится специальный восьмигранный ключ.

• Затем вынимаем уплотнительное кольцо и шайбу.
• Далее, нужно извлечь вал рулевого механизма. Он посажен не сильно плотно, поэтому хватает небольшого усилия.
• Проверяется состояние шарикового подшипника.
• Если подшипник изношен, его необходимо заменить. Он плотно посажен на вал.
• Старый можно сбить при помощи наставки или аккуратными ударами молотком по наружной обойме.
• Новый напрессовать через трубчатую наставку в тисках или на прессе.
• Забивать новый подшипник не рекомендуется, так как это негативно отразится на его ресурсе.

8. Вынимаем опорный игольчатый подшипник. Для этого отверткой или шилом аккуратно приподнимаем его и вытаскиваем из своего посадочного места. Если он также имеет признаки износа, закладываем в паз новый подшипник.

9. Вынимаем саму рейку. После разборки рулевого механизма и демонтажа упора она легко выходит из корпуса. Здесь ее нужно очистить от остатков старой смазки и внимательно осмотреть.

Зубья не должны иметь сколов и других повреждений. На самом валу рейки не должно быть задиров и участков, где происходило трение металла по металлу. При наличии подобных дефектов необходима замена рулевой рейки.

Существуют варианты со шлифовкой вала, но далеко не все автосервисы берутся за это. И экономическая целесообразность этой процедуры сомнительна.

10. Демонтируется втулка. Для снятия нужно сначала сдвинуть ее с посадочного места. Подцепив ее плоской отверткой за край с одного из краев корпуса, нужно слегка надавить до отсоединения от посадочного паза.

После этого втулку можно аккуратно смять в корпусе и вытащить через отверстие для крепления тяг.

Втулка является одним из самых слабых мест в конструкции рулевой рейки. Пластиковый материал изнашивается интенсивнее металла, и появляются люфты.

11. Замена втулки рулевой рейки начинается с установки на новую втулку колец. После этого втулка просовывается через боковое отверстие в корпус до тех пор, пока не упирается в стопорный бортик.

Далее отверткой осторожно подворачивается втулка через отверстие для крепления тяг до установки в свое рабочее положение. Чаще всего рулевая рейка стучит именно по причине разбитой втулки

12. После разборки все элементы промываются в растворителе или любом другом жидкостном составе для промывки замасленных деталей.

При использовании ремкомплекта лучше заменить все элементы, а не отдельные детали. Сборка производится в обратном порядке.

Устройство рулевой рейки

На автомобиле ВАЗ 2114 установлена механическая рулевая рейка без усилителя. Крепится двумя хомутами и болтами, притягивающими корпус рейки к кузову автомобиля.

Рулевой механизм представляет собой зубчатую пару шестерня-рейка. Имеется регулировочный винт, предназначенный для нивелирования зазора при выработке вала.

Тяги присоединены непосредственно к рейке при помощи каленых болтов с мелкой резьбой. Вал-шестерня рулевого механизма вращается на двух подшипниках.

Первый – игольчатого типа. Служит в качестве нижней опорной точки и одновременно направляющей.

Второй – радиальный шариковый подшипник. Служит в качестве верхней опорной точки и фиксирует валик рулевого механизма в верхней горловине корпуса рулевой рейки. На выходном хвостовике имеются шлицы и проточка под клин. Здесь валик соединяется с рулевой колонкой.

В корпус рейки уложена пластиковая втулка. Является второй опорной точкой при перемещении рейки. Есть несколько уплотнительных, стопорных и защитных элементов.

Можно ли отремонтировать деталь самостоятельно?

Заменить рейку все-таки дорого, поэтому большинство автомобилистов старается сделать все с минимальными затратами. Ведь для диагностики все равно нужно разобрать ее, а вдруг там вся неисправность кроется только в износе подшипников? Лишь после полной разборки рейки можно судить о том, какие неполадки присутствуют в ней, что требует замены.

И если стучит рулевая рейка, то лучше не откладывать ремонт на будущее, сделайте все сами с максимальным качеством. Для работы вам необходимы следующие инструменты и материалы.

1. Ремкомплект рулевой рейки.
2. Набор ключей и отверток.
3. Подшипники.
4. Смазка.

Самостоятельная замена всех деталей окажется не столь уж затратной, а если учесть и тот факт, что вы будете все работы проводить лично, то можете сэкономить на услугах СТО. Главное, вы будете точно уверены в работоспособности узла и в качестве проведенных работ. И ремонт рулевой рейки своими руками окажется для вас наиболее эффективным.

Рулевая рейка состоит из: 1 — кольцо втулки рулевой рейки; 2 — опорная втулка рулевой рейки; 3 — картер рулевого механизма; 4 — игольчатый подшипник; 5 — приводная шестерня; 6 — шариковый подшипник; 7 — стопорное кольцо; 8 — защитная шайба; 9 — уплотнительное кольцо; 10 — гайка подшипника; 11 — стопорная шайба; 12 — пыльник; 13 — защитный колпак; 14 — рулевая рейка; 15 — упор рулевой рейки; 16 — уплотнительное кольцо; 17 — стопорное кольцо; 18 — гайка упора; 19 — хомут; 20 — защитный чехол; 21 — распорное кольцо; 22 — внутренний наконечник рулевой тяги; 23 — соединительная пластина; 24 — стопорная пластина; 25 — болт крепления рулевой тяги к рулевой рейке; А и В — метки

А еще можно установить после ремонта и вспомогательное оборудование, которое улучшит характеристики автомобиля. К нему можно отнести усилитель рулевой рейки ВАЗ. В ремкомплект для реек может входить различное количество деталей — от этого зависит и цена. Дешевые и простые комплекты для ремонта состоят из перечисленных ниже.

1. Шайбы.
2. Подшипников.
3. Втулок из фторопласта.
4. Гайки.

В средней ценовой категории находятся ремкомплекты, в которых, помимо перечисленных узлов, вы сможете найти валы и подшипники. И самый дорогой комплект необходим для полного ремонта, в нем имеется даже рулевая рейка. Так что вам остается лишь собрать все детали в один узел, набить смазки и прикрыть хорошенько пыльниками.

А чтобы повысить надежность механизма, можно установить усилитель рулевой рейки ВАЗ. Он поможет вам увеличить срок службы узла в несколько раз, уменьшит износ деталей за счет того, что изменяется перемещение картера механизма в продольном и поперечном направлениях.

Признаки неисправности

Чтобы понять, что рейкам требуется ремонт, нужно следить за поведением автомобиля, знать характерные признаки неисправности этого элемента.

Можно ли определить, требует агрегат полной замены, либо вы сможете обойтись простым ремонтом? Об этом расскажем приведенная ниже таблица.

Ремонт

Чтобы выполнить ремонт, вам все равно придется разбирать рулевую. Подробную инструкцию вы можете посмотреть в материале о замене рулевой рейки.

Процесс замены

Переходим непосредственно к процедуре ремонта.

1. Снимите рейку со своего посадочного места.
2. Демонтируйте упорную гайку шестигранником на 17 миллиметров.
3. Достаньте упорную гайку, выньте стопорное кольцо, пружину, а также реечный упор.
4. Сначала извлекается пыльник вала шестерни, после чего без проблем доберетесь до стопорного кольца.
5. Демонтируйте гайку, которая удерживает подшипник шестерни. Приготовьтесь к тому, что откручивать ее будет достаточно сложно, приложите усилие. Это нормально. Хуже, если он практически не держится.
6. Вал приводной шестерни выпрессовывается.
7. Рейка извлекается из корпуса.
8. Далее достаньте опорную втулку, смажьте и поставьте на место. При ее возвращении обратно может потребоваться усилие.
9. Замените все присутствующие в узле подшипники. Некоторые извлекать тяжело, а другие и вовсе практически невозможно. Но сделать это нужно. Если вынуть совсем не удается, тогда разрубите подшипник с помощью зубила и достаньте его щипцами.
10. Изучите состояние всех поверхностей, деталей, агрегатов на предмет наличия каких-то дефектов, повреждений.
11. Если заметили неисправные элементы, замените их, воспользовавшись набором ремкомплекта.
12. В конструкции будет достаточно много подвижных элементов. Каждый из них обязательно смазывается высококачественной смазкой. Здесь хорошо себя проявит Литол.
13. Выполните обратную сборку, следуя обратной последовательности демонтажа.
14. Для обратной сборки вам обязательно потребуется помощь. Потому заранее договоритесь с другом или еще кем-то, кто сможет вам посодействовать в этом деле.
15. Поставьте отремонтированную рейку на место, наживите ее крепежные элементы.
16. В шпицы заводится рейка. Именно здесь вам потребуется помощник. Сделать это самому практически невозможно.
17. Воспользуйтесь зубилом, чтобы разжать хомуты.
18. Закрутите по местам все крепежные болты.

Выполнив сборку узла, обязательно проверьте его в действии. Учтите, эксплуатировать автомобиль после этого в прежнем режиме нельзя. Для начала обязательно заедьте на автосервис, где будет проведен развал-схождение. Только после этого ремонт узла можно считать завершенным.

В случае обнаружения типичных признаков неисправности рейки, не тяните с ремонтом или ее заменой. Это может привести к печальным последствиям, когда в самый неподходящий момент руль перестанет реагировать на ваши усилия, вы потеряете контроль над ситуацией. Это не попытка вас напугать, а простая правда жизни.

 Загрузка …

Подтяжка и регулировка

Как показывает практика и опыт владельцев ВАЗ 2114, при возникновении проблем с рейками их чаще всего можно отремонтировать. Единственным условием является наличие в вашем распоряжении смотровой ямы.

Полный разбор

Первым делом следует подтянуть рейку. Но как это делается? Для этого достаточно просто закрутить регулировочный болт. Регулировка выполняется ключом на 17 миллиметров.

Затянув болт, выезжайте на своем автомобиле, проедьтесь несколько километров с целью проверить, остался ли стук или люфт. Если эти симптомы неполадки исчезли после того, как вы подтянули и отрегулировали рулевую рейку, на этом ремонт можно считать завершенным.

Но так случается не всегда. Стук может остаться, а люфт уйти, либо наоборот. В любом случае, если хотя бы один признак все еще остался, вам придется приступать к полноценному ремонту своими руками. Сейчас можно отыскать ряд полезных видео, в которых подробно описана процедура ремонта этого узла. Посмотрите, вам будет полезно.

Как подтянуть рулевую рейку ВАЗ-2114 – пошаговая инструкция

Чаще всего все работы по подтяжке рейки сводятся только к выбору люфта в зацеплении и регулировке люфта рулевого колеса. В том случае, если износ деталей механизма (втулки, сама зубчатая рейка, шестерня, сальники и пыльники) критический, без ремонта и установки ремкомплекта не обойтись. Тем не менее самый простой способ это проверить — подтяжка рейки прямо на автомобиле.

Регулируется рейка ВАЗ-2114 следующим образом:

1. Желательно установить автомобиль либо на эстакаду, либо на подъёмник. Можно отрегулировать рейку и из-под капота, но придётся работать практически наощупь.

Устанавливаем автомобиль на подъёмники или эстакаду

1. Демонтируем защиту картера и брызговик двигателя снизу.
2. Очищаем рулевую рейку от грязи и проверяем её состояние визуально. На ней не должно быть потёков смазки, пыльники должны быть целыми.
3. Рейка должна быть прочно зафиксирована к моторному щитку, рулевые тяги не должны иметь люфта в месте крепления к рейке.

1. Находим регулировочную гайку, очищаем её от пыли и грязи. С завода на ней установлена пластиковая заглушка. Её нужно демонтировать.
2. Специальным ключом дожимаем регулировочную гайку, которая вкручена в картер рулевого механизма. Гайка может быть законтрена керном, поэтому после регулировки необходимо также её зафиксировать.

Затягиваем регулировочную гайку специальным ключем

1. Регулировка осуществляется затяжкой гайки до упора, после чего проверяется люфт на рулевом колесе. Если усилие на нем слишком сильное, гайка отпускается на несколько градусов.
2. После регулировки гайка обязательно фиксируется путём завальцовки, иначе есть вероятность, что она открутится самопроизвольно.

Выбрав люфт, не прячем инструмент, а делаем пробную поездку, в ходе которой оцениваем работу рулевого механизма. Если руль вращается свободно, а люфта нет, регулировку можно считать законченной. Если вращение руля слишком тугое, лучше регулировочную гайку немного ослабить, провернув на несколько градусов против часовой стрелки.

Зачем подтягивать рейку на ВАЗ-2114

Диагностика рулевой рейки и рулевого механизма

Перед тем как на ВАЗ-2114 подтянуть рулевую рейку, стоит рассмотреть предпосылки, которые подскажут, что пришло время заняться её ремонтом или подтяжкой.

Люфт

В принципе, АвтоВАЗ гарантирует достаточно длительное время эксплуатации рулевого механизма, а именно десять лет. Однако надо понимать, что речь идёт об идеальных условиях эксплуатации. Это предполагает ровные асфальтовые дороги, постоянное наличие качественной смазки в картере рейки и щадящий стиль вождения.

В обычных условиях эксплуатации этот срок практически недостижим

Неважные дороги, неважное качество запчастей и зачастую жёсткий режим эксплуатации автомобиля приводят к тому, что механизм даёт о себе знать гораздо раньше

Первые симптомы неисправности рулевого механизма на ВАЗ-2114

Первые симптомы неисправности рейки или необходимости подтяжки понятны:

1. Стук под капотом в районе моторного щитка, особенно при проезде неровностей.

2. Увеличенный люфт рулевого колеса.
3. Слишком тугое или слишком свободное вращение рулевого колеса.
4. Утечка смазки через сальники и кожухи рейки.
5. Внезапное закусывание рулевой рейки во время движения.

В этом случае, скорее всего, подтяжкой уже ситуацию не исправить, тем не менее делать выводы рано, можно попробовать её отрегулировать. Сделать это можно двумя способами — как на автомобиле, так и при снятой рейке.

Полная разборка рулевой рейки и замена ремкомплекта

Во втором случае регулировка производится уже после замены ремкомплекта и полного ремонта механизма. Мы же постараемся обойтись малой кровью и просто отрегулировать зазор в зацеплении шестерня-зубчатая рейка, тем самым ликвидировав люфты и стуки.
