Замена датчика холла ваз 2108/2109

Как правильно установить новый прибор

О том, как снимают прибор, мы уже рассмотрели, поговорим о его установке.

Перед установкой нового прибора, нужно осмотреть и прочистить воздушный канал и установочное место ДХХ.

Установка производится в обратном порядке от его снятия. Уплотнительное резиновое кольцо перед установкой слегка смазывают моторным маслом. Сам прибор перед установкой необходимо калибровать. Расстояние от его корпуса до кончика конусной иглы должно быть равно 23 мм.

Для его корректировки на контакт «D» подают «+» от аккумуляторной батареи, а на вывод «С» кратковременными касаниями подаётся «минус» бортового питания. Так небольшими шагами игла выдвигается в крайнее положение и снова контролируется установочный размер. Когда будет получен нужный параметр вылета иглы, ДХХ устанавливают на своё место.

Как видите, процесс проверки, регулировки и замены прибора доступен, и сложностей особых трудностей не вызывает, поэтому такую работу можно выполнять самостоятельно.

Датчик детонации

Очень часто датчик детонации ВАЗ 21099 и 210115 выходит из строя, нарушая тем самым работу двигателя. Ведь главная его задача — определять момент микровзрывов топлива.

Детонационный датчик

Любой автомобилист знает, что хорошая правильная работа двигателя зависит от оптимально подобранных углов опережения зажигания, в идеале они под каждый режим работы двигателя свои. Для этого и существует ЭБУ, в основную задачу которого входит выставлять эти углы как можно идеальнее с помощью датчика детонации. Именно он может точно определить, что угол опережения зажигания выставлен неправильно. В программе ЭБУ прописано задавать по возможности большой угол опережения зажигания, чтобы не дать мотору уходить в зону детонации.

Сенсор детонации ВАЗ 21099, инжектор которого давно не проходил чистку и диагностику, очень быстро выходит из строя, особенно если это полукустарная подделка, которых на рынке более 80%. Ведь он оснащен очень чувствительным элементом, работающим по принципу пьезоэлектрического эффекта. Данный прибор монтируют непосредственно на блоке цилиндров.

Если датчик детонации ВАЗ 21099,210115, других марок авто выходит из строя, то мотор начинает перерасходовать топливо, перегреваться и троить, у него пропадает тяга и сильно изнашивается ГРМ. Сломанным считается тот датчик детонации ВАЗ 21099, инжектор которого начинает выдавать такие фокусы:

• мотор троит;
• автомобиль теряет динамику;
• при старте с места и на подъеме загорается чек эйндж бортового компьютера;
• загорается чек эйндж при быстром разгоне авто.

Замена регулятора холостого хода ВАЗ 21099

За холостые обороты двигателя отвечает регулятор холостого, с его помощью мотор способен поддерживать оптимальные обороты необходимые во время работы без нагрузки для экономии топлива и увеличения срока службы рабочих механизмов двигателя.

Кроме того, холостые обороты позволяют двигателю прогреться пред тем как начать движение. Регулятор холостого хода расположен с левой стороны в дроссельном узле и состоит из трех главных компонентов:

— пружина— шаговый электродвигатель— шток с конусной иглой на конце

Как работает регулятор холостого хода ВАЗ 21099

Принцип работы регулятора холостого состоит в том, чтобы открывать или закрывать канал. который проходит в обход дроссельной заслонки. Во время работы двигателя датчик оборотов коленчатого вала при помощи специальных меток сообщает контроллеру о скорости вращения коленвала (об/мин).

Контроллер в свою очередь решает о необходимости открытия или закрытия канала, руководствуясь определенными расчетами и алгоритмами. После этого он сообщает этому самому РХХ о своем решении, тогда регулятор холостого хода собственно и выполняет эту команду, то есть увеличивает или наоборот уменьшает подачу топлива посредством выдвигания или втягивания штока с иглой.

Признаки неисправности регулятора холостого хода ВАЗ 21099:

— Нестабильные холостые обороты двигателя (плавающие холостые).— Внезапная остановка двигателя при включении нейтральной скорости.— Повышение или понижение оборотов даже на прогретом двигателе.— Обороты не повышаются после запуска холодного двигателя.— Двигатель не пускается когда нажата педаль «газа». Это признак того, что игла перекрывает канал.— Заметное падение оборотов двигателя после включения мощных энергопотребителей, таких как: печка, фары, и прочее).

Внимание! Все вышеописанные симптомы могут быть спровоцированы и другими узлами, к примеру, неисправной катушкой, свечами, бензонасосом. топливным фильтром или другими проблемами связанными с подачей топлива

Поэтому прежде чем менять регулятор холостого хода ВАЗ 2109 убедитесь, что причина действительно в нем.

Вы можете заменить регулятор холостого хода ВАЗ 21099 на СТО, однако я бы рекомендовал сделать это своими руками, тем более, что эта работа не представляет собой ничего сложного.

Замена регулятора холостого хода ВАЗ 21099 своими руками

1. Первым делом снимите минусовую клемму с аккумулятора.

2. После этого разъедините колодку с проводами, которые идут к регулятору холостого хода из дроссельного патрубка, для этого нажмите на пластиковый фиксатор-защелку.

3. Выкрутите два винта крепления и снимите с дроссельного патрубка регулятор холостого хода ВАЗ 21099. Здесь иногда возникают проблемы, например — ситуация, когда крепежный винт, расположенный ближе к ресиверу выпадает при выкручивании. Учитывая это, рекомендую вам выкручивать сначала левый винт расположенный слева, после этого потяните регулятор холостого хода на себя и выкрутите правый винт. Такая последовательность позволит вам достать регулятор холостого хода, при этом не растеряв все винты, в этом случае они останутся во фланце.

4. На этом можно сказать все, самостоятельная замена регулятора холостого хода ВАЗ 21099 подошла к концу, осталось установить новый датчик, делать это необходимо в порядке обратном разборке. Для упрощения проведения данной операции разрешается капнуть на уплотнительное кольцо пару капель моторного масла.

Теперь осталось откалибровать датчик холостого хода ВАЗ 21099, эта процедура полностью автоматическая. Все, что от вас требуется это:— Одеть минусовую клемму.— Включите зажигание, при этом не запуская мотор, достаточно будет 5-10 сек.— Выключите зажигание.

Вот и вся калибровка. Авто готово к эксплуатации. Напомню, что в предыдущей статье мы рассказывали как поменять пыльник на рулевой рейке ВАЗ 21099 своими руками.

Внимание! Если во время проведения замены регулятора вы не отключали АКБ, то вы должны понимать, что в таком случае ЭБУ не произведет калибровку ругулятора холостого хода

Установка нового РХХ

Установка нового устройства на ВАЗ 2109 и 21099, проводится в обратной последовательности: подсоединяем провода, ставим на место крепления, и фиксируем двумя болтами. Но, иногда случаются ситуации, когда после замены, обороты двигателя по-прежнему плавают, и не происходит никаких изменений. Так вот, для того, чтоб избежать такой неприятности, перед установкой, обязательно следует проверить новую деталь.

Для этого, отсоединенный датчик подключаем к мультиметру. Плюсовой провод – к катушке, а минус – на двигатель. Далее, включаем зажигание, и проверяем показания прибора. Если они плавают в районе 12 V, то устройство исправно, и готово к эксплуатации. А вот если показания шкалы прибора показывают 0 V, то однозначно, деталь неисправна.

Если, при такой-же самой проверке, старый, сломанный датчик, будет показывать также 12 V, но при этом, обороты двигателя плавают во время его работы, то старое устройство исправно, и ему нужна прочистка.

Процесс прочистки данной детали, включает в себя полную разборку. Поэтому, это дело лучше доверить специалисту, так как самостоятельное проведение процедуры очистки, может окончательно сломать устройство.

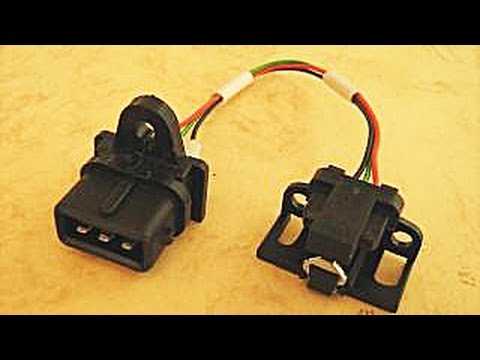

Замена датчика Холла

Замена датчика Холла ВАЗ 2109

Рассмотрим процесс замены датчика Холла на автомобиле ВАЗ 2109. Эта процедура несложна, и не вызывает затруднений даже у начинающих автолюбителей. Ее алгоритм следующий:

• Первым делом нужно снять трамблер с машины.
• После этого демонтируется крышка трамблера. Далее необходимо совместить метки механизма газораспределения и метку коленвала.
• Потом производится демонтаж крепежных элементов при помощи гаечного ключа. При этом не забываем пометить и запомнить расположение трамблера.
• Если в корпусе имеются фиксаторы или стопоры, их также нужно демонтировать.
• На следующем этапе достают вал из трамблера.
• Далее отсоединяют клеммы датчика Холла, а также откручивают монтажные болты.
• Через образовавшуюся щель датчик вынимают.
• Монтаж нового датчика Холла выполняется в обратном порядке.

Замена или чистка

Практика показывает, что в достаточно большом количестве случаев простая чистка регулятора холостого хода позволяет восстановить его работоспособность. Потому советуем первым делом опробовать этот метод. А если он результата не даст, тогда не составит никакого труда заменить устройство.

1. Купите емкость с очистителем для карбюратора. При этом ваш двигатель вполне может быть инжекторным. Просто данный состав отлично подходит для чистки РХХ и не только.
2. Отключите от датчика колодку с проводами, открутите два крепежа и извлеките непосредственно сам пострадавший регулятор.
3. Зачистите регулятор от накопившегося мусора, загрязнений, очистите обязательно саму иглу и пружину. Делать это нужно средством для чистки карбюратора. Используйте подручные средства, дабы привести в порядок достаточно компактное устройство.
4. Обязательно очистите посадочное гнездо регулятора холостого хода на дроссельном узле. Именно туда входит конусообразная игла датчика ХХ.
5. Завершив мероприятия по очистке устройства, верните его на место и проверьте в работе.
6. Если чистка не принесла желаемого результата, двигатель продолжает вести себя неадекватно, придется приобрести новый регулятор и установить его на место старого датчика.
7. Обязательно перед заменой обесточьте автомобиль, отключив минусовую клемму с аккумуляторной батареи, затем отключите колодку с питающими проводами, открутите крепежные винты и снимите устройство.
8. Выполните сборку, действуя в обратной последовательности.

Разборка узла для чистки или замены

Здесь главное действовать аккуратно и не переусердствовать с карбюраторным очистителем, если сначала решили попробовать зачистить устройство. В остальном замена РХХ не вызывает проблем даже у новичков.

Как проверить датчик Холла

Существует несколько методов проверки. Вкратце они выполняются так:

Проверка исправности датчика холла (схема)

• Создание имитации наличия датчика Холла. Такой метод проверки самый быстрый и подойдет если питание на узлах системы зажигания есть, но искры нет. Для этой цели с трамблера снимают трехштекерную колодку. Далее необходимо включить зажигание автомобиля, и соединить (замкнуть кусочком провода) выходы 3 и 2 (минусовой пин и контакт сигнала). Если в процессе на центральном проводе катушки зажигания появится искра — значит, датчик вышел из строя. Заметьте что, дабы выявить искрообразование, нужно держать высоковольтный провод у массы.
• Проверка датчика Холла мультиметром, самый распространенный метод. При такой проверке используют мультиметр (тестер). Для этого лишь достаточно измерить напряжение на выходе датчика. Если он исправен, то напряжение должно находиться в пределах 0,4…11 В.
• Замена неисправного устройства на заведомо рабочее. Его можно взять у знакомых, имеющих машину с таким же датчиком. Если после замены беспокоящие вас проблемы исчезнут, придется покупать и менять датчик Холла на новый.

Проверка датчика Холла

Датчик Холла, проверка при помощи мультиметра.

Еще один распространенный метод заключается в проверке наличия сопротивления на датчике. Для этого необходимо сделать несложный прибор, состоящий из резистора сопротивлением 1 кОм, светодиода и гибких проводов. К ножке светодиода припаивается сопротивление, а к нему два провода такой длины, которая удобна для работы (не короткие).

Потом снимают крышку распределителя, отсоединяют трамблер и штекерную коробку. Далее проверяют исправность электрической цепи. Для этого электронный мультиметр (вольтметр) подключается к 1 и 3 клемме, после чего включается зажигание автомобиля. При нормальных условиях, полученное на экране измерительного прибора значение, должно находится в пределах 10…12 В.

Далее аналогично подсоединяем на те же клеммы сконструированное устройство. Если вы угадали с полярностью — светодиод загорается. В противном случае необходимо поменять местами провода. Дальнейшая процедура заключается в следующем:

• провод, подсоединенный к первой клемме, не трогаем;
• конец с третьей клеммы перекидываем на свободную вторую;
• проворачиваем распределительный вал (вручную или с помощью стартера).

Если в процессе поворота вала светодиод моргает, значит, все в порядке, и датчик Холла не нуждается в замене.

Стоит отметить, что процесс проверки датчика Холла на ВАЗ 2109, Ауди 80, Фольксваген Пассат Б3 и других машинах проводится по одинаковой схеме. Разница состоит лишь в расположении отдельных частей под капотом автомобиля.

Принцип работы датчика и его особенности

В своей работе датчик использует физический эффект Холла, открытый еще в XIX веке. Однако использовать его начали лишь в 70-80 годах прошлого столетия, когда автопроизводители стали переходить с контактных систем зажигания на электронные.

Принцип работы датчика достаточно прост. При вращении вала двигателя металлические лопасти проходят по прорезям в его корпусе. Он дает электрический импульс на коммутатор, вследствие чего последний отпирает транзистор и подает напряжение на катушку зажигания. Она, в свою очередь, преобразует низковольтный сигнал в высоковольтный, и подает его на свечу зажигания.

Конструктивно датчик имеет три контакта:

• для соединения с “массой” (корпусом автомобиля);
• для подсоединения напряжения со знаком “+” и значением около 6 В;
• для подачи с него импульсного сигнала на коммутатор.

Преимуществами использования датчика Холла в электронных системах зажигания являются два основных фактора — отсутствие контактной группы (которая постоянно подгорает), а также более высокое напряжение на свече зажигания (30 кВ против 15 кВ).

Поскольку датчики Холла также используются в тормозной и антиблокировочной системах, работе тахометра, то прибор выполняет следующие дополнительные функции для машины:

• повышает производительность мотора;
• ускоряет функционирование всех систем машины.

Вследствие этого повышается удобство эксплуатации автомобиля, а также его безопасность.

Датчик Холла для ВАЗ 2107

Датчик Холла для ВАЗ 2109

Датчик Холла для ВАЗ 2110

Что нужно знать при покупке подержанного авто

Начиная с 1998 года ВАЗ 21099 начали оснащать инжекторными двигателями, покупать которые приоритетнее. Став владельцем подержанного автомобиля, вам придется часто ремонтировать его самостоятельно. В этом нет ничего зазорного, поменять датчик детонации ВАЗ 21099, инжектор у которого начал капризничать, не составит особого труда. Большинство операций не потребует специальной подготовки или особых знаний — все можно сделать самому, просмотрев ролик из «Ютьюба» или прочитав пошаговую инструкцию в Сети.

Самой лучшей проверкой состояния мотора станет замер компрессии в цилиндрах. Для 21099 лучшим станет результат в 13 единиц, а если будет меньше 10, то понадобится капитальный ремонт двигателя. Стоит учитывать тот факт, что разница в показаниях при замерах в разных цилиндрах не должна превышать 1 %. Нежелательно покупать автомобиль с грязным, в масле, двигателем, так как это говорит о серьезных поломках. Остерегайтесь автомобилей с проблемами ЭБУ, так как вышедший из строя датчик дроссельной заслонки ВАЗ 21099 или 21115 может надолго испортить нервы, вы устанете искать причину поломки.

Клеммы в моторном отсеке требуют дополнительного ухода

После покупки ВАЗ 21099 желательно обработать специальным средством все электрические контакты на клеммах моторного отсека, включая блок предохранителей. Эксперты советуют при покупке подержанного ВАЗа тосол и масло не менять сразу же, а присмотреться, — может, купленное авто в этом и не нуждается.

Преимущества покупки ВАЗ 21099:

• дешевизна запчастей;
• низкая стоимость автомобиля;
• крепкие и упругие бамперы, выдерживающие не очень сильные удары;
• низкий расход топлива, особенно у инжекторных моделей;
• хорошая тяга на малых оборотах для такого объема двигателя.

Минусы у 21099 тоже имеются:

• низкокачественное навесное оборудование двигателя, бракованные детали;
• сильное дребезжание салона, низкая шумоизоляция;
• постоянные проблемы с системой охлаждения летом и с электроникой зимой;
• качество датчиков оставляет желать лучшего.

Так, датчик дроссельной заслонки ВАЗ 21099 боится влаги и выходит из строя уже после 5 000 километров, в частности датчик холостого хода — беда «девяносто девятой».

https://youtube.com/watch?v=yj3rXyRVerI

Учитывая, что эту модель в РФ производили до 2004 года, а в Украине до 2011, найти подержанный автомобиль без проблем довольно сложно. Однако если вас не пугает перспектива делать небольшой ремонт своими руками, такой бюджетный вариант будет идеален.
