Замена бензонасоса lada 21124 (ваз 21124) своими руками

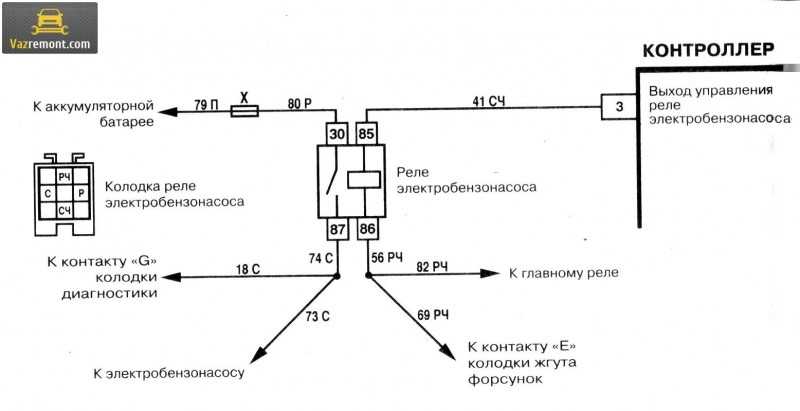

Реле бензонасоса

Реле бензонасоса зачастую крепится рядом с массой бензонасоса, то есть под приборной панелью. Нормально работающее реле после включения зажигания за пару секунд позволяет насосу создать давление в системе и сразу же отключается.

В момент поворота ключа зажигания водитель слышит характерный щелчок (реле включилось), затем аналогичный щелчок укажет на отключение реле бензонасоса. Если таких щелчков не слышно, это указывает на неисправность реле или его контактов. Оптимальным решением будет заменить реле бензонасоса на новое или заведомо исправное устройство. Добавим, что стоимость запчасти вполне доступная.

Работа насоса и его неисправности

Из названия можно понять, что топливный насос осуществляет подачу горючего из бака в форсунки двигателя. Соответственно, если агрегат неисправен, то нагнетания бензина не будет, а силовая установка не включится в работу. Существуют варианты для инжектора и карбюратора. Автомобиль ВАЗ 2110 оснащен инжектором, соответственно, топливный насос должен подходить под эту систему. Если же «десятка» была модернизирована при помощи установки карбюратора, то и агрегат придется брать нештатный. Расположен агрегат в топливном баке – под левой задней дверцей, электрика выходит под сидения заднего ряда.

Понять, что в насосе или его сетке присутствуют неисправности достаточно просто:

Машина не заводится. Причин у этой неисправности масса, но перед тем как выполнять полную диагностику, необходимо проверить, не засорилась или сетка насоса.
На первой передачи присутствуют ощутимые рывки. Здесь тоже множество вариантов, но одной из них является нерабочий топливный насос.

Замена сеточки на ВАЗ 2110-ВАЗ 2112

Снятие:

1) Про автомобили с двигателем 1.5 литра мы говорили выше.

2) Теперь поговорим о 16-клапанных автомобилях. Снимите насос, возьмите отвертку и снимите стопорное кольцо с направляющей (часто называют шпилькой). Данное кольцо только одно, хотя направляющих две штуки. Снимается оно следующим образом: подденьте отвёрткой и ведите до конца направляющей в сторону синей стрелки на фото до полного снятия. Теперь главное не переворачивать бензонасос, иначе корпус самопроизвольно вылетит и шланги могут оборваться.

3) На фото ниже представлены две колодки с проводами, их необходимо отсоединить. Если вы тяните с силой и они не поддаются, значит делаете что-то неправильно и существует вероятность сломать фиксаторы. Нажав на удерживающие фиксаторы, аккуратно отсоедините их.

4) Возьмите рукой за верхнюю часть бензонасоса и по направляющим разъедините два корпуса. Один корпус отложите в сторонку, а бензонасосный продолжайте удерживать в руках и с помощью отвёртки отсоедините сеточку. Снимите её и замените новой.

Установка:

Производится в обратном снятию порядке. Проследите за надежной фиксацией детали, она не должна спадать. Рекомендуем не торопится и не ставить лючок бензонасоса с подушкой заднего сиденья, а лучше попросите помощника повернуть ключ в зажигании примерно на 5 секунд, а вы понаблюдайте, не течёт ли из-под топливных трубок бензин. Герметичность системы обязательна, в случае неполадок и протечек меняйте изношенные детали на новые.

Дополнительный видеоролик: Ниже прикреплен видеоматериал на примере ВАЗ 2114 по теме сегодняшней статьи, рекомендуем к ознакомлению.

Примечание!

В ролике ниже показана процедура отсоединения колодки проводов, если у вас возникли с этим трудности, то полезно посмотреть:

Модели бензонасосов автомобилей ВАЗ 2114/2115

Автомобили ВАЗ 2114/2115 оборудованы бензиновыми двигателями объёмом 1,5 см3 и 1,6 см3 с распределённой системой впрыска. Для подачи топлива используется погружной электрический бензонасос. Он является частью топливного модуля, установленного в верхней части бензобака (под задним сиденьем). В состав модуля, кроме насоса, входят топливонакопитель (стакан), фильтр грубой очистки и датчик уровня топлива с поплавком.

Для подачи топлива в автомобилях ВАЗ 2114/2115 используется погружной электрический бензонасос

Бензонасос ВАЗ 2114/2115 — это обычный электромотор постоянного тока в герметичном корпусе с односторонним клапаном на выходе. На валу электродвигателя расположена крыльчатка специальной формы. Её вращение и обеспечивает подачу топлива.

В состав топливного модуля входит бензонасос, топливонакопитель фильтр грубой очистки и датчик уровня топлива

Питание бензонасоса осуществляется от бортовой сети автомобиля. Электрическая цепь насоса, защищённая предохранителем, замыкается при помощи отдельного реле.

Электрические топливные насосы для автомобилей ВАЗ производятся как отечественными («Утёс», СААЗ, «Пекар»), так и зарубежными фирмами. На последних модификациях ВАЗ 2114/2115 установлены насосы BOSH, отличающиеся высокой надёжностью, длительным сроком службы и сравнительно невысокой ценой.

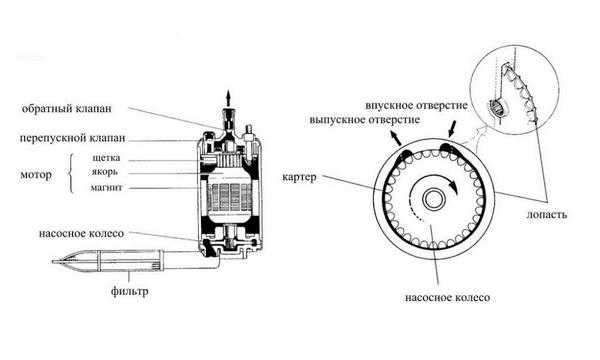

Конструкция электрического топливного насоса ВАЗ 2114/2115

Каталожные номера штатных бензонасосов для ВАЗ 2114/2115:

2112–1139009–12 — для двигателей объёмом 1,5 см3;
2112–1139009–01 — для двигателей объёмом 1,6 см3;
580453453 (BOSH) — для двигателей объёмом 1,5 и 1,6 см3.

Указанные модели отличаются рабочим давлением. Первые способны создавать в топливной системе давление 2,8–3,2 кПа, вторые — 3,7–3,9 кПа. Топливные насосы BOSH рассчитаны на 3,5 кПа.

Пошаговая инструкция проверки механического бензонасоса

Первым делом проверим, работает ли вообще подающая система вашего ВАЗ 2110. Для этого нужно провести следующие мероприятия:

Снимите топливный шланг насоса с исходного или нагнетательного штуцера;
Несколько раз вручную нажмите на рычаг для подкачки топлива;
Если помпа работоспособная, через штуцер сразу польется сильная струя топлива;
Если же струи нет или она очень слабая, необходимо будет провести другие проверочные работы.

Далее проверим рабочее состояние впускного клапана:

Отключите шланг от всасывающего штуцера, чтобы в итоге оба шланга оказались демонтированы каждый со своего штуцера.
Заткните просто пальцем всасывающий штуцер, после чего несколько раз дерните рычаг для ручной подкачки горючего. Если все работает нормально, палец начнет засасывать внутрь штуцера. Такой эффект свидетельствует об исправности насоса. Потому проблему ищем в баке или магистралях.
Если же всасывания нет, придется разобрать устройство с целью замены впускного клапана. Его герметичность, вероятнее всего, нарушена.

Следующим этапом является проверка топливного насоса Ваз 2110 на герметичность для этого:

Приложить палец к отверстию от нагнетательного штуцера, несколько раз подкачать горючее ручной подкачкой;
При этом из отверстия должна идти струя воздуха, существенно отталкивающая прижатый палец;
Если струя окажется слабой или ее не будет, бензонасос попросту не качает.

Проводка к бензонасосу

На большинстве автомобилей проводка на бензонасос представляет собой три провода: «плюс», «минус», а также провод для показания количества топлива в бензобаке. Если бензонасос не качает, тогда причиной может быть отсутствие питания.

Чтобы проверить питание на бензонасос достаточно взять лампочку на 12 Вольт, подав на нее питание с внешнего разъема бензонасоса. После поворота зажигания контрольная лампа должна загораться. Если этого не происходит, значит, проблема во внешних цепях. Загорание лампы укажет на необходимость проверки внутренних контактов бензонасоса.

Для проверки внешней проводки следует поочередно осуществить подключение положительного и отрицательного контактов, которые снимаются с разъема питания топливного насоса, к массе насоса. Контакты нужно также подключать к реле бензонасоса. Если разместить минусовой контакт на массу, после чего включается зажигание и лампочка загорается, тогда это значит, что данный контакт неисправен.

В том случае, если загорания лампочки не произошло, тогда очевидны проблемы с «плюсом». Если разместить контакт на реле и лампочка при этом загорается, вероятно произошло повреждение провода на отрезке, который соединяет реле и сам бензонасос.

Предохранитель бензонасоса

Во время диагностики обязательно следует проверить предохранитель бензонасоса. Указанный предохранитель на 15 А обычно располагается в блоке предохранителей в подкапотном пространстве и имеет маркировку FUEL PUMP, что в переводе и означает топливный насос.

Предохранитель бензонасоса нужно вытащить и осмотреть его контакт. Целостность контакта будет говорить о том, что устройство в норме. Поврежденный контакт укажет на то, что предохранитель бензонасоса перегорел. В этом случае нужно поставить новый предохранитель, который имеет очень невысокую стоимость (как и в ситуации с реле бензонасоса).

Вступление

Хороший бензонасос ВАЗ 2110 (Lada-110) способен отработать не менее 100 тысяч километров пробега. Проблемы неисправного топливного насоса проявляются постепенно и довольно мучительно: машина начинает терять мощность либо глохнуть на холостых оборотах, а потом и вовсе может отказать в самый неподходящий момент.

Бензонасос

Знания, как осуществляется на ВАЗ 2110 замена бензонасоса, не только поднимут ваши профессиональные навыки автомобилиста, но также позволят экономить немалое количество времени и денег! Самостоятельная замена насоса подачи топлива на Lada-110 отнимает не более 20 мин. вашего личного времени, а понимание характера и причин неисправности гарантирует надежную работу автомобиля в самый ответственный день.

Замена сеточки бензонасоса на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Сеточка бензонасоса – фильтр грубой очистки топлива, находится непосредственно в бензонасосе. Бензин перед закачиванием бензина в двигатель проходит через данный фильтр и очищается, далее бензин идёт по топливным трубкам и попадает в так называемый фильтр тонкой очистки, очищающий бензин от мелких частичек грязи и задерживает воду. Вода может убить двигатель автомобиля, а попадает она в него из-за некачественного топлива. Благодаря регулятору давления топлива лишняя часть уходит обратно в бак. Таким образом, бензин циркулирует по топливной системе. К сожалению, со временем любой фильтр приходит в негодность и засоряется, автомобиль начинает дёргаться, у него появляются провалы и неустойчивый холостой ход. Однако, гораздо хуже, что при сильном загрязнении фильтра грубой очистки бензонасос начинает работать на износ и довольно быстро выходит из строя. Поэтому периодически бензонасос необходимо снимать и производить замену фильтра, тем более стоит он копейки. Некоторые умельцы умудряются его очистить и повторно использовать, но мы не рекомендуем так поступать, ведь грязь и мелкие частички останутся.

Примечание! Вам понадобятся следующие инструменты: отвёртка, гаечные ключи, накидные ключи, вороток с накидными головками, тряпка.

Местонахождение сеточки

Расположена в топливном насосе. У бензонасосов старого образца в самом низу присутствует стакан, он очень легко снимается руками (стакан крепится на резиновых фиксаторах, будьте внимательны и не потеряйте их во время снятия), а под стаканом находится сетка. Отвёрткой подцепите и отсоедините от бензонасоса. Ниже представлено фото с подробной инструкцией:

Примечание! На шестнадцати клапанных автомобилях насос состоит из корпуса и корпуса бензонасоса (другой корпус), датчиков и т.д. В начале необходимо отсоединить все колодки проводов, потом снять стопорное кольцо со шпильки и разъединить между собой два корпуса по направляющим (продемонстрировано на фотографии ниже).

Когда менять сеточку?

Точные цифры пробега никто назвать не в состоянии, т.к. зависит, в основном, от качества бензина. С плохим топливом запасайтесь сеточками и готовьтесь менять их раз в месяц, а с нормальным бензином вполне хватает на год. Рекомендуемый интервал замены – раз в пол года. Тогда и насос прослужит долгую жизнь, работая не напрягаясь. А первые симптомы неполадки следующие:

на высоких оборотах машина начнёт дёргаться, т.к. бензин не успевает проходить сквозь грязную сетку;
на средних оборотах ситуация аналогичная;
на маленьких оборотах мощность заметно упадёт;
появиться шум (бензонасос же работает на износ)ю

Аналогичные признаки и от загрязнения топливного фильтра тонкой очистки.

Другие причины неисправностей бензонасоса

Достаточно часто непрофессиональная установка дополнительного электрооборудования или охранных противоугонных систем приводит к тому, что питание на бензонасос пропадает по причине перепутанных контактов или других ошибок подключения. Также не следует исключать и возможность того, что в автосигнализации или охранном комплексе произошел сбой, после чего происходит блокировка питания бензонасоса. Другими словами, сигнализация блокирует запуск двигателя.

Напоследок добавим, что бензонасос в бензобаке погружается в бензин, в котором активно охлаждается. Привычка ездить с пустым баком может быстро вывести электромотор бензонасоса из строя, так как происходит его подгорание. Не нашли интересующую Вас информацию?

Задайте вопрос на нашем форумеЕсли вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Пошаговый процесс замены сетки бензонасоса на ВАЗ-2112

Для того, чтобы демонтировать сетку на бензонасосе, необходимо убрать бензонасос из бака, а для этого делаем следующее:

Ставим автомобиль на ровную поверхность, обеспечиваем ему стабильное положение и ставим на ручной тормоз.
Отсоедините минусовую клемму с аккумуляторной батареи.
Убираем заднее сиденье. Его можно полностью демонтировать открутив всего два болта, либо просто отодвинуть в сторону.
Откручиваем болты которые фиксируют люк бензонасоса.
Когда доступ к нему открыт вы можете увидеть разъёмы электропитания и подачи топлива.
В первую очередь отсоединяем колодку подачи энергии.
Далее отключаем штуцер, через который производится подача топлива в систему и отводим его в сторону.
Точно также поступаем и со сливным топливопроводом.

Обратите внимание, что во время демонтажа топливных трубок может возникнуть сброс давления в системе, поэтому заранее накройте патрубки старой ветошью

Когда магистрали сняты, уберите с каждой из них резиновые прокладки уплотнители, и замените их потом на новые.

Когда ничего не мешает откручиваем 8 болтов, расположенных по кругу крышки топливного насоса.

Снимаем открученное кольцо и прокладку.

Когда доступ к бензонасосу открыт достаём его из бензобака

Во время этих действий соблюдайте осторожность, так как поплавок расположенный на его корпусе является очень чувствительным элементом.

Когда бензонасос снят, снизу него вы заметите сетку, которая и является своеобразным фильтром грубой очистки.

Замените её на новую и проделайте всю работу в аналогично обратном порядке снятию. При этом не забудьте заменить уплотнительные кольца на топливопроводе и проверить прокладку на уплотнительном кольце самого бензонасоса.

Чистка сетки бензонасоса

Если случилось так, что приобрести новую сетку у вас нет возможности, а старая пришла в негодность, можно её просто очистить и ниже мы расскажем, как это сделать.

Есть несколько способов как провести эту процедуру и вот некоторые из них:

Очистку сетки производят путём её отмачивания в растворе из моющих средств или средств для мытья ванны. Для этого смешивают их с водой в расчёте 1 к 10 и затем на один час оставляют её там. Когда время замачивания закончилось, просто прополаскиваем сетку под струёй воды.
При помощи такого же раствора полощем в нем старую зубную щётку и вращательными движениями чистим сетку.
Если у вас есть компрессор, то он тоже может пригодиться во время подобных работ.

Обратите внимание, что после выполнения таких механических работ с сеткой осмотрите её на наличие повреждений, так как наличие дефектов делают невозможным использование её в бензонасосе

Топливный насос на ВАЗ 2110, 2112: основные причины неисправности

Неисправности топливного насоса

Бензонасос инжекторного типа представляет из себя относительно сложную систему, состоящую из:

датчика уровня топлива поплавкового типа;
фильтрующей сетки топливозаборника;
электродвигателя;
клапан механический впускной и клапан выпускного типа;
электромагнитный клапан;
прочие механические детали

Отказ любого из вышеперечисленных компонентов приводит в конечном счете к падению давления в системе подачи топлива либо полной остановке автомобиля — требуется замена бензонасоса «десятки» либо его ремонт. Не менее важную роль также играет качество перекачиваемого через инжектор топлива и чистота топливного бака.

Замена насоса и его фильтра

Необходимые инструменты

Покупать новый агрегат стоит только проверки его давления и состояния деталей. На замену взять топливный насос производства Bosch. Если же выбран штатный агрегат, то его товарный номер 2112-1139009. Для работы понадобятся следующие инструменты:

Набор отверток.
Ветошь.
Набор гаечных ключей.
Набор торцевых головок.

Процесс замены

Замена фильтра или всего агрегата займет не больше часа. Проходит работа по следующей схеме:

Сначала необходим отсоединить минусовую клемму от аккумуляторной батареи;
Далее нужно демонтировать пластиковую крышку, которая расположена под креслами заднего ряда;

Ключом на «17» следует ослабить или полностью открутить шланги, а также отключить питание агрегата;
Следующим шагом будет откручивание гайки. Выполнять действие нужно таким образом, чтобы не повредить поплавок. Иногда в баке остается пластиковый элемент, который проблематично извлечь;

Ослабляем хомуты шлангов
После этого фильтр (сеточка) можно демонтировать, почистить и при необходимости заменить;
Если замена «расходника» ожидаемых результатов не принесла, то стоит проверить работу самого агрегата и его давление – этому вопросу уделен отдельный пункт;
Топливный насос крепится к корпусу при помощи восьми болтов. После этого можно удалить уплотнительное кольцо;
Теперь агрегат можно извлечь вместе с поплавком и снять резиновый уплотнитель;

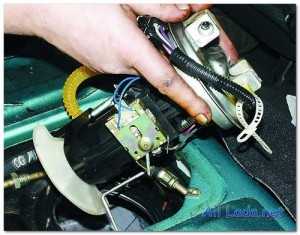

Бензонасос необходимо доставать вместе с поплавком
Устанавливая новое устройство нужно убедиться, чтобы стрелка была направлена в заднюю часть машины;
Подключив все магистрали крышку можно закрыть – замена завершена.

Инструкция по демонтажу бензонасоса

Отключить клемму «+» с аккумуляторной батареи.
Откинуть сиденье на заднем ряду и снять его.
Под ковролином найти маленький люк.
Открутить его крепления и снять крышку.
С бензонасоса снять разъём с проводами.
Чтобы было удобнее работать, на топливных трубках разрезаются пластиковые хомуты, сами трубки разъединяются и отстраняются от бензонасоса.
Сам насос крепится к баку на 8 болтах. Ключом на 10 нужно выкрутить все болты и вытащить устройство из гнезда.
Насос вытаскивается вместе с поплавком и уплотнителем. Процедура снятия неисправного бензонасоса займёт не более 10 минут — всё будет зависеть от того, насколько заржавели болты креплений.

Признаки неисправности бензонасоса ВАЗ 2110/2112

Признаки неисправности насоса проявляются одинаково, независимо от его конструкции и типа системы впрыска. К ним можно отнести:

затруднённый запуск мотора;
нестабильную работу двигателя на холостых оборотах (вибрация, троение, остановка силового агрегата);
провалы при разгоне в движении;
снижение мощностных и тяговых качеств мотора;
отсутствие характерного звука запуска бензонасоса (для инжекторных двигателей);
наличие следов подтекания топлива (для карбюраторных силовых агрегатов).

Самостоятельно определить неисправность бензонасоса достаточно проблематично, ведь первые три признака, являющиеся основными, могут свидетельствовать и о других проблемах в топливной системе, как:

засорение топливного фильтра;
неполадки с датчиками массового расхода воздуха, положения дроссельной заслонки, уровня кислорода и т.п.;
засорения одной или нескольких форсунок;
выход из строя регулятора давления.

Кроме этого, подобные симптомы наблюдаются и при возникновении проблем с зажиганием. Установить, что причиной перечисленных признаков является именно топливный фильтр можно путём проверки устройства.

Замена бензонасоса на ВАЗ 2110/2112 своими руками

В том случае, если автовладелец точно диагностировал выход из строя насосного механизма в топливной системе, потребуется его замена. Стоит отметить, что заменить бензонасос на автомобилях ВАЗ 2110/2112 довольно просто, с этой задачей справится даже неопытный водитель.

Замена топливного насоса производится обычно не только из-за потери им работоспособности, но и в других случаях:

некорректных показателях давления при исправном насосе;
недостаточной пропускной способности топлива;
после покупки нового ВАЗ с целью избавления от «слабых мест» модели.

Для работы потребуется небольшой комплект инструментов:

плоская отвёртка;
крестовая отвёртка;
ножницы;
торцевой ключ на 10.

Порядок работы можно условно разделить на два этапа: это демонтаж старого устройства и монтаж нового.

Инструкция по демонтажу бензонасоса

Отключить клемму «+» с аккумуляторной батареи.
Откинуть сиденье на заднем ряду и снять его.
Под ковролином найти маленький люк.
Открутить его крепления и снять крышку.
С бензонасоса снять разъём с проводами.
Чтобы было удобнее работать, на топливных трубках разрезаются пластиковые хомуты, сами трубки разъединяются и отстраняются от бензонасоса.
Сам насос крепится к баку на 8 болтах. Ключом на 10 нужно выкрутить все болты и вытащить устройство из гнезда.
Насос вытаскивается вместе с поплавком и уплотнителем.

Процедура снятия неисправного бензонасоса займёт не более 10 минут — всё будет зависеть от того, насколько заржавели болты креплений.

Инструкция по монтажу бензонасоса

В освободившееся гнездо вставляется новый насос. При этом стрелка на корпусе должна смотреть на заднюю часть автомобиля — только так можно обеспечить устройству правильное положение.
После чего насос прикручивается обратно к баку теми же восемью болтами.
Далее потребуется соединить две топливные трубки между собой.
К контакту насоса подключается разъём.
Завершающий этап — монтаж крышки люка и возвращение подушки заднего сиденья на прежнее место.

Процедура займёт не более 7–8 минут.

Видео: как провести замену топливного насоса на ВАЗ 2110/2112 своими руками

Таким образом, владелец автомобилей «десятого» семейства ВАЗ может самостоятельно справиться с выполнением таких работ, как проверка и замена бензонасоса. Надо сказать, что топливный насос действительно считается одним из самых уязвимых мест на ВАЗ 2110/2112, поэтому владельцам лучше заранее быть готовыми к проведению необходимых процедур с этим устройством.

Когда нужна замена сетки на бензонасосе

О состоянии узла можно судить о его производительности и развиваемом давлении. Для этого нужно к топливной системе через специальный переходник подключить манометр. Делается такая диагностика на СТО. Проще в домашних условиях диагностировать бензонасос можно примерно так:

Включили зажигание, а бензонасос ВАЗ не работает, нет характерного гула или издает сильный шум, что влечет за собой перегрузку узла и сокращает его период эксплуатации.
Падает производительность насоса, что хорошо видно при движении на третьей и четвертой скоростях по ровной дороге. Не реагирует автомобиль, когда водитель нажимает на педаль газа.
Если автомобиль ВАЗ 2112 «самопроизвольно» сбавляет обороты во время движения. Это, скорее всего, показывает, что возникли проблемы с подачей топлива в бензобак.
Причинами могут быть: забитые фильтры грубой или тонкой очистки. Обязательной замене подлежит фильтр тонкой очистки, а грубый (сеточку) можно попытаться промыть. Но это даст лишь временный эффект, через небольшой промежуток времени все равно понадобится замена сетки бензонасоса на ВАЗ 2112. Любой автовладелец может приобрести ее в автомагазине без проблем. Цена на деталь небольшая, процесс работы своими руками займет немного времени, но увеличится надежность эксплуатации бензонасоса на длительный срок.

Как почистить сетку бензонасоса

Для работы понадобятся:

Компрессор.
Уплотнитель бензонасоса.
Прокладки под штуцера топливной магистрали.

Для проведения чистки фильтра грубой очистки, как указывает инструкция, необходимо бензонасос извлечь из бака. Делается это таким образом:

Автомобиль обесточивается.
С заднего сидения снимается подушка.
Откручиваются саморезы и снимается крышка с люка.
Отсоединяется электроразъем.
Отсоединяется штуцер на трубке, через которую подается топливо.
В сторону отводится трубка.
Аналогично отсоединяется штуцер и отводится в сторону трубка сливного трубопровода.
Удаляется прижимное кольцо.
Приподнимается бензонасос, из отверстия бака выводится поплавок и удаляется одновременно с датчиком уровня топлива, бензонасос.
Внизу бензонасоса расположена сеточка, которая является фильтром грубой очистки. Общий вид сеточки показан на фото.

Общий вид сетки бензонасоса ВАЗ 2112

Загрязнение сеточки не всегда определяется на глаз. Очень мелкие частички зачастую полупрозрачные, и фильтр кажется чистым.

https://youtube.com/watch?v=IEqEQgPaywE

Используя тоже моющее средство и щетку с тонкими ворсинками ( можно зубную) сетка хорошо промывается.
Продувается сжатым воздухом от компрессора. При отсутствии последнего нужно фильтру дать время высохнуть, нужно следить, чтобы не попала грязь и пыль.
После полного высыхания сетки бензонасос можно собирать.

Сборка бензонасоса ВАЗ 2112 выполняется в последовательности обратной его разборки.
Автомобиль заводится, проверяется качество проведенных операций по устранению дефектов.

Каким образом правильно выполняется замена сетки бензонасоса на ВАЗ 21124, хорошо видно на видео.Если на автомобиле ВАЗ 2112 замена сетки бензонасоса выполняется регулярно и правильно, то больших проблем с подачей топлива из бака к двигателю можно будет значительно уменьшить.

Проверка электрической цепи

В отличие от карбюраторного двигателя, где топливный насос имеет механический привод, на инжекторных ВАЗ 2110/2112 за работу этого устройства отвечают специальные реле и предохранитель. Поэтому прежде чем перейти к диагностике самого насоса, нужно обязательно проверить указанные элементы. Если хоть один из них неисправен, насос не будет работать вообще.

Включите зажигание, не запуская двигателя, и прислушайтесь. Работающий бензонасос при запуске издаёт характерный «свист». Если его нет, значит, либо сам насос вышел из строя, либо же один из элементов цепи его питания.

Реле и предохранитель насоса находятся в дополнительном монтажном блоке, расположенном внутри центральной консоли автомобиля. Доступ к нему можно получить, сняв пластиковую облицовку (возле левой ноги переднего пассажира). Она крепится несколькими саморезами. Под крышкой вы найдёте три реле и три предохранителя. Обычно элементы защиты цепи бензонасоса расположены по центру.

Реле и предохранитель находятся в дополнительном монтажном блоке под облицовкой

Для проверки предохранителя извлеките его из гнезда и «прозвоните» тестером. В случае необходимости замените его, соблюдая номинал (15 А). Проверить реле на работоспособность без специального оборудования вряд ли получится. Но можно взять другое реле, например, вентилятора радиатора (крайнее левое), и установить его на место диагностируемого. Включите зажигание и послушайте, заработал ли бензонасос. Если да, купите и поставьте новое реле. Если же проблема осталась, продолжите диагностику.

Чтобы проверить реле бензонасоса можно установить на его место реле вентилятора охлаждения радиатора

Что делать, если не работает бензонасос

Перед тем как что-то решать относительно ремонта или замены этого устройства, стоит вспомнить о том, что функция бензонасоса — это создание определённого давления в топливной системе автомобиля. Соответственно, первым делом необходимо измерить давление горючего, вполне возможно, чтобы точно диагностировать выход бензонасоса из строя.

Измерение давления в топливной системе

Нормальные показатели атмосфер в топливной системе ВАЗ-2114/2115 следующие:

на холостом ходу — 2.5;
после включения зажигания — от 3;
без трубки регулятора давления — 3.3;
с пережатым сливом — 7;
после давления на педаль газа — от 3 до 4.5.

Потребуется замерить давление сразу в пяти состояниях работы топливной системы, чтобы получить точные данные. Под капотом автомобиля располагается штуцер давления, потребуется отвинтить с него крышку и прикрепить манометр со шлангом. Включая зажигание, зажимая слив, нажимая на газ, необходимо провести все пять измерений давления.

С помощью манометра можно измерить давление топлива и, уже исходя из этого показателя, искать неисправность

Проверка проводки

В том случае, если показатели давления практически идентичны нормальным, потребуется проверить проводку на наличие короткого замыкания. Вполне возможно, что сам бензонасос находится в рабочем состоянии, пострадали лишь контакты, которые идут к нему.

Необходимо проводить проверку проводки бензонасоса на предмет короткого замыкания

Необходимо знать, что система проводки, которая выходит непосредственно на сам бензонасос, располагает тремя проводами: положительным, отрицательным и показателем уровня топлива в баке. Потребуется взять обычную лампочку с мощностью не более 12 V и закрепить её провода на контакты «+» и «-» на внешнем разъёме насоса. После завести мотор — если лампа моргнула, то контакт есть.

Если в цепи проводов есть изъян, то лампочка не загорится. Внутренние контакты бензонасоса проверяются следующим образом:

по очереди проводки лампочки подключаются к «+» и «-» на разъёмы бензонасоса, потом к его массе и реле;
если при подключении к отрицательному контакту лампа моргает, то контакт бензонасоса считается не рабочим, а если не моргает — то не рабочим является контакт «+».

После этого потребуется проверить сначала реле и предохранитель: если они в норме, то проводка повреждена где-то между насосом и реле.

Признаки забитого фильтра

По косвенным признакам можно определить, загрязнилась ли она, но не всегда можно достоверно узнать о ее состоянии не оценив сеточку визуально.

Признаки загрязненного фильтра:

Автомобиль плохо разгоняется;
Нет необходимой динамики;
Не стабильный холостой ход;
Двигатель плохо запускается и глохнет;
Повышенные вибрации двигателя;

На основании уже выше изложенных признаков следует приступать к осмотру топливной системы и обязательно начинать с фильтров грубой и тонкой очистки. Как заменить фильтр тонкой очистки можно прочитать тут.

Так же при сильно грязной сеточки возможен выход из строя самого бензонасоса. Поэтому пренебрегать ее заменой не рекомендуется.
