Замена шаровой опоры ваз 2108-2115: фото и видео

Как проверить шаровую опору самостоятельно

На сегодняшний день наибольшее распространение получила подвеска системы Мак-Ферсона. Шаровые опоры располагаются только в нижней её части. Такой вариант мы и возьмём для рассмотрения.

Для автомобилей, оснащённых подвеской на двух поперечных рычагах, следует применять тот же алгоритм поиска неисправности, с той лишь разницей, что придётся проверять не только нижние, но и верхние шаровые опоры.

Последовательность действий

Проверка шаровых опор производится в следующей последовательности:

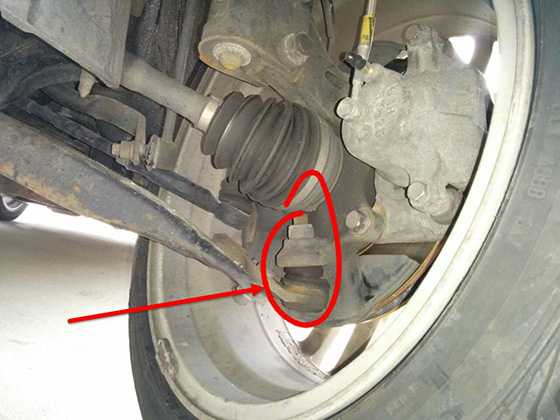

1. Предварительно выполняется визуальный осмотр узла. Повреждение пыльника говорит о том, что деталь, скорее всего, придётся заменить. Ради экономии можно попытаться обойтись заменой пыльника. Но такой ремонт не всегда даёт желаемый результат. Попавшая внутрь шарнира пыль губительна для его конструкции. Если внешних признаков повреждений не обнаружено, следует перейти к следующему пункту диагностики.

2. С помощью подъёмника или домкрата автомобиль поднимают и размещают под корпусом опоры приготовленный заранее упор. Лучше всего использовать регулируемую по высоте подставку-треногу. После этого машину немного опускают вниз, создавая нагрузку на шаровую опору. Колесо при этом должно находиться в воздухе и свободно вращаться.

3. Взявшись за верхний и нижний края колеса, его покачивают в вертикальной плоскости

Лучше всего, если при этом кто-то будет осторожно и плавно поворачивать руль. Выработка может дать знать о себе только при определённом положении колеса

Обнаружив люфт, не торопитесь с выводами. Он может быть вызван выходом из строя или слабой затяжкой ступичного подшипника, повреждением сайлентблоков рычага или иными причинами. Это лишь повод для того чтобы перейти к следующему этапу проверки.

4. Вставив плоский конец монтировки в щель между поворотной цапфой и рычагом, давим на рукоять и наблюдаем за деталями шаровой опоры. Если узел исправен, никакого люфта быть не должно. Щелчки или постукивание при нажатии, передающиеся на рукоять монтировки, также сигнализируют о неисправности.

Видео — как проверить шаровую опору и рулевые наконечники:

Окончательный диагноз

Чтобы окончательно убедиться в том, что деталь вышла из строя, придётся разобрать подвеску, отсоединив шаровую опору от поворотной цапфы.

Это делается следующим образом:

машина устанавливается на подъёмник или домкрат и поднимается;

снимается колесо, чтобы обеспечить свободный доступ к узлу;

отворачивается гайка, крепящая опору к цапфе. С этим могут возникнуть определённые трудности. Если на наконечнике нет захвата под ключ, он может проворачиваться вместе с гайкой. Приходится вставлять монтировку между рычагом и цапфой и, создавая давление, удерживать наконечник от вращения;

с помощью специального съёмника конус извлекается из посадочного места на цапфе.

После того как опора извлечена, её состояние проверяют, взявшись за конический наконечник и пошевелив его из стороны в сторону. Шарнир может вращаться свободно, но при отсутствии люфта это не повод считать узел вышедшим из строя.

Видео — как проверить подвеску самому:

Особенно это касается элементов, изготовленных заодно с рычагом. Но если имеется даже незначительный люфт, узел необходимо заменить или, в случае с разборными шаровыми опорами, отремонтировать.

Научившись определять неисправность шаровых опор, автовладелец обезопасит себя от возможных поломок в дороге, и сможет перейти к освоению следующего этапа работ – замене вышедших из строя деталей.

Видео — замена шаровой опоры на Форд Фокус 2:

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Признаки неисправности шаровой опоры

Основными признаками неисправности шаровой опоры принято считать:

характерный стук, появляющийся при прохождении поворотов. В некоторых случаях может даже возникать ощутимое биение рулевого колеса;
боковое биение колеса, приводящее к износу протектора. В этом случае шина изнашивается неравномерно, как бы клоками;
нарушение параметров развала и схождения. Это приводит к равномерному одностороннему износу протектора;
возрастание усилия на рулевом колесе;
щелчки в подвеске и увод машины в сторону при торможении.

Но проблема в том, что аналогичные симптомы появляются при неисправности и других деталей подвески.

Видео — проверка шаровой опоры на Матизе:

Прежде чем приступать к ремонту, следует убедиться в необходимости замены именно шаровой опоры. Это поможет сберечь немало времени и средств.

Как проверить шаровую опору на своем автомобиле

За сто с лишним лет, прошедших с момента появления первых автомобилей, в их конструкцию было внесено тысячи изменений. В стремлении к совершенству, разработчики отвергали одни технические решения и заменяли их другими.

Постепенно, шаг за шагом, сформировался современный автомобиль, состоящий из множества узлов и агрегатов, надёжность устройства которых проверена годами. Одним из таких узлов является шаровая опора.

Эта деталь прижилась в конструкции шасси многих машин. Технологически простая и надёжная, она обеспечивает автомобильному колесу высокую степень подвижности. Её исправность одинаково важна для работы и подвески, и рулевого управления.

Инструменты и приспособления для ремонта

Для того чтобы самостоятельно выполнить ремонт, вам потребуется наличие следующих инструментов:

Гидравлического или пневматического домкрата.
Набора ключей.
Съемника для шаровых опор.
Монтажной лопатки или небольшого лома.
Противооткатных упоров (башмаков) и опор под автомобиль.
Деревянного бруска.

Также обязательно купите комплект, в который входят:

Шаровый шарнир для автомобилей ВАЗ моделей 2108, 2109, 2114 и т. д.
Резинометаллический пыльник шаровой опоры. На нем не должно быть повреждений, будьте внимательны при выборе.
Гайка с фиксатором резьбы.
Два болта с граверными шайбами.

Обязательно приобретите смазку «Литол-24» или аналогичную, чтобы при установке забить ее под пыльник. Это увеличит ресурс элемента.

Что такое шаровая опора в машине

Устройство шаровой опоры легко понять, если посмотреть на размещённый для наглядности рисунок:

В наиболее часто встречающемся варианте исполнения шаровая опора состоит из следующих важных для её работы частей:

Корпус шаровой опоры. Он выполняется из не слишком дорогостоящего металла, обладающего достаточной прочностью и вязкостью.
Вставка из материала, обладающего высокой прочностью, способного выдерживать как ударные нагрузки и стойко противостоящего истиранию.
Яблоко шаровой опоры. Именно эта деталь принимает на себя основные нагрузки.
Стопорное кольцо, фиксирующее яблоко и прочную вставку внутри корпуса.
Конической формы наконечник, через который опора соединяется с поворотной цапфой колеса. Он изготавливается заодно с яблоком.
Пыльник, обеспечивающий защиту важных компонентов узла от попадания пыли и грязи. Внутрь пыльника помещается тугоплавкая смазка.
Резьбовая часть конического наконечника, благодаря которой опора и поворотная цапфа надёжно соединяются.
Фланец с отверстиями под болты. Он изготовлен заодно с корпусом и служит для фиксации всего узла на рычаге подвески.

В результате получается подвижный в трёх плоскостях шарнир. Он не требует обслуживания в процессе эксплуатации, в отличие от применявшихся ранее элементов шкворневой подвески, которые было необходимо регулярно смазывать.

Видео — что такое шаровая опора и для чего она нужна:

Изготовители крепят такой узел к рычагу с помощью специальных заклёпок. Технология ремонта предусматривает их высверливание, чтобы новую деталь можно было установить на болты.

Что потребуется для самостоятельной проверки

В ситуациях, когда специализированный сервисный центр по каким-то причинам недоступен, желательно знать, как можно самостоятельно проверить шаровые опоры на своём автомобиле.

Для этого понадобится следующее:

подъёмник или смотровая яма. На худой конец можно обойтись и без них, но это серьёзно затруднит проведение обследования;
домкрат. Он необходим в том случае, когда нет возможности воспользоваться подъёмником;
монтировка. Плоский конец такого инструмента должен легко входить в пространство между поворотной цапфой и шаровой опорой;
надёжный подпор. Его размер должен быть таким, чтобы подпор легко устанавливался в пространство между нижней точкой корпуса опоры и полом;
комплект гаечных ключей. Их тип и размер выбирается с учётом варианта исполнения узла;
съёмник шаровых опор. Его тип зависит от модели автомобиля.

В интернете можно найти информацию с прямыми указаниями на то, какого размера должны быть гаечные ключи и типы съёмников. Иногда такая информация вводит людей в заблуждение. Размер и характер крепежа может отличаться даже для деталей, устанавливаемых на автомобили одной модели. Всё зависит от конкретного производителя запасной части.

Как заменить шаровую опору на ВАЗ 2109, 2114.

Для замены шаровой опоры ВАЗ 2109, 2114 поставьте машину на домкрат и снимите колесо. Теперь открутите одну гайку, крепящую шаровую к рычагу, и два болта крепления шаровой опоры к ступице.

Если у Вас есть съёмник, то поставьте его как показано на фото и снимите шаровую.

Как снять шаровую без съемника на ваз 2109 — 2114.

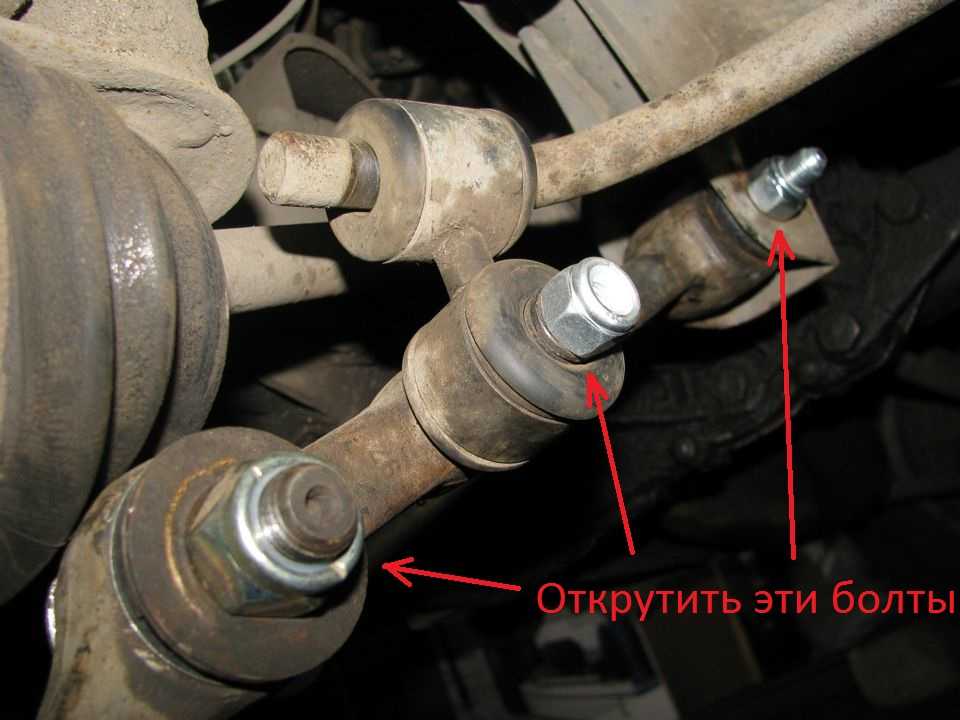

В случаи отсутствия съёмника, придётся снимать рычаг полностью. Для этого откручиваем болт крепления стойки стабилизатора поперечной устойчивости (яйца), гайку крепящую «саблю» к рычагу и болт крепления рычага к кузову. Снимаем рычаг, берем молоток потяжелее и выбиваем шаровую.

Бывают ситуации, когда болты прикипают к сайлентблокам или Вам просто лень снимать рычаг. В таком случаи можете воспользоваться запасным вариантом, но он не всегда может сработать.

В этом варианте шаровую не стоит откручивать от ступицы. Открутите лишь гайку крепления шаровой к рычагу. Нагрейте газовой горелкой рычаг в месте, где в него входит шаровый палец. Греть следует примерно около 3-ёх минут. Далее так же как и в способе проверки шаровой на неисправность, засуньте лом между шаровой и рычагом и надавите на лом

Чем длиннее лом, тем проще снять шаровую таким способом это важно!!!

Вы узнали как менять шаровые на ваз 2109 — 2114. Если остались вопросы, напишите их в комментарии и я обязательно Вам отвечу!
