Замена щеток генератора lada 2104 (ваз 2104)

Какие генераторы можно установить на «шестёрку»

Конструктивно ВАЗ 2106 готов к тому, чтобы на него поставить генератор, не предусмотренный заводом-производителем. Возникает вопрос, зачем вообще менять «родной» Г-221? На самом деле для своего времени этот генератор был оптимальным прибором, так как в советских «Жигулях» использовалось небольшое количество электрических приборов.

Однако с течением времени ВАЗ 2106 стал оснащаться более современными устройствами, каждое из которых требует «своей доли» энергии. К тому же водители подключают к АКБ навигаторы, камеры, насосы, мощные аудиосистемы и прочие устройства, из-за чего генератору становится сложно вырабатывать необходимое количество тока.

На сегодняшний день на ВАЗ 2106 можно поставить следующие виды генераторов:

Г-222 — это генератор с «Лады Нивы», который рассчитан на более высокие нагрузки и выдаёт 50 ампер тока. В конструкции Г-222 уже есть своё реле регулятора, поэтому при установке на ВАЗ 2106 нужно будет реле убрать.
Г-2108 может быть установлен как на «шестёрку», так и на «семёрку» и «восьмёрку». Устройство в штатном режиме работы выдаёт 55 ампер тока, чего даже по современным меркам вполне достаточно для функционирования всех электронных приборов в авто. По форме и крепежу Г-2108 идентичен штатному Г-221, поэтому с заменой не возникнет никаких проблем.
Г-2107–3701010 выдаёт 80 ампер и предназначен для любителей качественной акустики и дополнительных электронных приборов в машине. Единственный нюанс: генератор для ВАЗ 2106 придётся немного доработать, так как реле регулятора не подходит для этой модели.

Фотогалерея: генераторы, которые можно поставить на ВАЗ 2106

Таким образом, водитель «шестёрки» сам может решить, какой именно генератор можно поставить на машину. Выбор в конечном итоге зависит только от потребляемой мощности авто.

Какие генераторы можно установить на ВАЗ 2105

Вопрос выбора генератора на ВАЗ 2105 возникает в том случае, когда штатное устройство не способно обеспечить током, установленные на автомобиль потребители. Сегодня многие автовладельцы оснащают свои машины мощными лампами головного света, современной музыкой и другими устройствами, потребляющими большой ток.

Для оснащения своего авто более мощным источником электроэнергии можно установить один из следующих вариантов:

Г-2107–3701010. Агрегат выдаёт ток в 80 А и вполне способен обеспечить дополнительные потребители электроэнергией;
генератор от ВАЗ 21214 с каталожным номером 9412.3701–03. Выдаваемый устройством ток — 110 А. Для установки потребуется приобрести дополнительный крепёж (кронштейн, планка, болты), а также внести минимальные изменения по электрической части;
изделие от ВАЗ 2110 на 80 А или больший ток. Для монтажа приобретается соответствующее крепление.

Один из мощных вариантов генераторных установок, которым можно оснастить ВАЗ 2105 — устройство от ВАЗ 2110

Элементы бортовой сети

Генератор является важной частью электрической системы. Это основной источник напряжения транспортного средства

Генератор преобразует механическую энергию двигателя в электрический потенциал.

Стабильность напряжения бортовой сети гарантирует безаварийную работу всех потребителей. Нормальный уровень напряжения зависит от следующих элементов:

Генератор.
Аккумулятор.
Реле-регулятор напряжения.

Электрическая схема составляет одно целое. Выход из строя проводки или короткое замыкание может привести к отказу всей системы. Не работает генератор — пропадает ток зарядки аккумулятора. Села батарея — не заведешь авто.

Тест на исправность можно провести самостоятельно и в домашних условиях. Обычно такая процедура не предполагает демонтаж устройств на автомобиле Жигули-2105, 2107. Необходимо иметь тестер, которым измеряют напряжение, сопротивление обмоток, исправность диодов.

Различают механическую и электрическую составляющие агрегата

Неважно, стоит карбюратор или система впрыска, проверка генератора выполняется по двум направлениям. Оценке подлежат следующие детали механической части:

корпусные элементы;
клиновидный ремень;
шкив;
подшипниковые узлы;
щеточный блок;
крепежные болты.

Как проверить генератор

Проверка работоспособности генератора на ВАЗ 2104 может быть выполнена несколькими способами. Диагностика осциллографом или на стенде подразумевает обращение к специалистам, поэтому рассмотрим самый простой метод проверки своими руками.

Чтобы проверить генератор, понадобятся следующие приборы:

мультиметр;
лампочка с припаянными проводами;
провода для подключения между генератором и аккумулятором.

Для проверки можно выбрать любой мультиметр, независимо от года выпуска и типа

Процедура проверки

После того как мотор остыл, можно приступать к проверке:

Открыть крышку капота.
Подсоединить проводки лампочки к входной клемме генератора и ротору.
Силовые провода подключить: минусовой к клемме «минус» АКБ и к массе генератора, плюсовой к клемме «плюс» генератора и к его выходной клемме.
Массу лучше подсоединять в последнюю очередь, чтобы не создать короткое замыкание в сети.
Далее включить мультиметр, один щуп подсоединить к «плюсу» АКБ, другой — к «минусу» АКБ.
После этого должна загореться тестовая лампочка.
Мультиметр должен показывать порядка 12.4 В.
Далее необходимо попросить помощника раскрутить генератор. Одновременно можно включить приборы освещения на ВАЗе.
Показатель мультиметра не должен резко упасть или подскочить. Штатный режим работы генератора — от 11.9 до 14.1 В, если показатель ниже, что генератор скоро выйдет из строя, если выше — то велика вероятность закипания аккумулятора.

Видео: порядок проверки на снятом генераторе

Запрещается:

проводить проверку генератора через короткое замыкание, то есть через «искру»;
тестировать работу генератора при отключённом аккумуляторе.

Главная задача проверки генератора на авто — убедиться в том, что контрольная лампочка будет гореть без перебоев

Аккумулятор быстро разряжается.

Если аккумулятор хороший и полностью заряжен, то машина оставленная на несколько месяцев, нормально заведется.,

При заведенном двигателе надо проверить напряжение на аккумуляторе, оно должно быть 13,8-14, 2 Вольта. Включить фары и печку, напряжение должно остаться на уровне 13,5 Вольта. Если он падает к 12 Вольтам, генератор неисправен и не может поддерживать зарядку аккумулятора.

Если генератор работает нормально, то быстрая разрядка аккумулятора, говорит о том, что он утратил емкость, возможно он очень старый

Лампочка разрядки аккумулятора помаргивает

Изношены щетки и, возможно, уже сами контактные кольца на роторе. В первом случае щетки надо заменить (Генератор придется снять). Во втором случае, лучше заменить генератор.

Генератор шумит.

Шумная работа генератора. Почти всегда это износ подшипников. Надо снимать генератор и менять подшипники. Если генератор очень старый то, правильно, поменять генератор.

Схема генератора 372.3701 на ВАЗ 2107 (05,04)

Схема с реле зажиганияСхема без реле зажигания см здесь

Генератор 372.3701, устанавливается как штатное изделие на автомобили поколения 2105 с 1985 года. В это время было запущено в производство поколение ВАЗ 2108 и генератор от восьмерки стали устанавливать на ВАЗ 2105 – 07. На предыдущих выпусках ВАЗ 2105 – 07 устанавливался генератор Г 222, на 50 Ампер. Генератор 372.3701, был несколько мощнее, максимальный ток отдачи, был 55 Ампер (Последние годы выпускается генератор 372.3701- 03 с максимальным током отдачи 73 Ампера).

На эту машину можно поставить и генератор старого типа Г222, только лампочка работать не будет. Здесь есть схема подключения Г222 к проводке под генератор 372. см. ниже.

Использование нового типа генератора потребовало небольших изменений в проводке, это привело к тому, что на старый автомобиль нельзя было установить новый генератор 372.3701, а на новый автомобиль, нельзя, без переделки проводки, установить старый генератор Г 222.

Продавцы в магазинах не знают, что семерочный генератор – это восьмерочный, и только для очень редких старых автомобилей подходит Г 222.

Генератор 372.3701, состоит из трехфазной обмотки, ротора и диодного моста. Регулятор напряжения (54.3702 или его аналоги) встроенный, вставляется в корпус генератора снаружи. Щеточный узел встроен в регулятор напряжения.

Генератор ВАЗ 2104: назначение устройства

Под капотом «четвёрки» скрывается множество самых разных механизмов и деталей, поэтому новичку порой бывает трудно разобраться с теми или иными поломками. Большой интерес на ВАЗ 2104 представляет именно генератор, так как от его работы «пляшет» и вся остальная механика автомобиля.

Автогенератор — это устройство, главной задачей которого является преобразование энергии из механической в электрическую, то есть выработка тока. То есть, по сути, генератор обеспечивает стабильное функционирование всей электротехники в машине, а также поддерживает уровень заряда аккумулятора.

В работе всех электрических приборов ВАЗ генератор играет огромную роль выработки энергии

Для выполнения своей функции в корпусе генератора происходит следующая работа:

Сразу же после того как водитель завёл автомобиль, через замок зажигания энергия со знаком «плюс» проходит в предохранительный блок, лампу заряда,выпрямитель и выходит через резистор на энергию со знаком «минус».
Когда загорается лампочка на панели приборов в салоне о включении питания, «плюс» попадает в генератор — на медную обмотку.
Обмотка преобразует сигнал и в виде механической энергии передаёт его шкиву.
Шкив начинает вращаться, вырабатывая электричество.
Переменный ток, полученный таким образом, передаётся аккумулятору и другим устройствам в конструкции автомобиля.

Основные характеристики генератора «четвёрки»

На ВАЗ 2104 устанавливают штатный генератор модели Г-222. Это типовое устройство производства АвтоВАЗ, имеющие стабильные показатели работы. Если говорить о технических характеристиках генератора Г-222, то они выражаются в следующих показателях:

максимально возможная сила тока при вращении ротора 5000 об/мин — 55 А;
напряжение — до 14 В;
мощность — до 500 ватт;
вращение ротора происходит в правую сторону;
вес устройства без шкива — 4.2 килограмма;
размеры: длина — 22 см, ширина — 15 см, высота — 12 см.

Устройство имеет компактные размеры и литой прочный корпус для защиты внутренних элементов

Расположение с правой стороны от мотора обусловлено конструкцией ВАЗ 2104

Порядок замены на ВАЗ 2114

Перед заменой щеток на ВАЗ 2114 удобнее будет снять генератор.

Снятие генератора

Снятие генератора 2114-2115

Автомобиль ставится на ручник, дополнительно устанавливаются противооткатные упоры.
Отключается отрицательная клемма от аккумулятора.
Опускается натяжной болт.
Отсоединяются провода под резиновым чехлом и отключается разъем, через который идет напряжение на обмотку.
С помощью крупной отвертки нужно подвинуть генератор к двигателю.
После этого можно снять ремень генератора.
Опускается крепежный болт. Для этого сначала, используя головку на 15, открутите болты, удерживающие кронштейн. Потом поверните генератор по часовой стрелке. Вы сможете снять ось крепления к кронштейну.

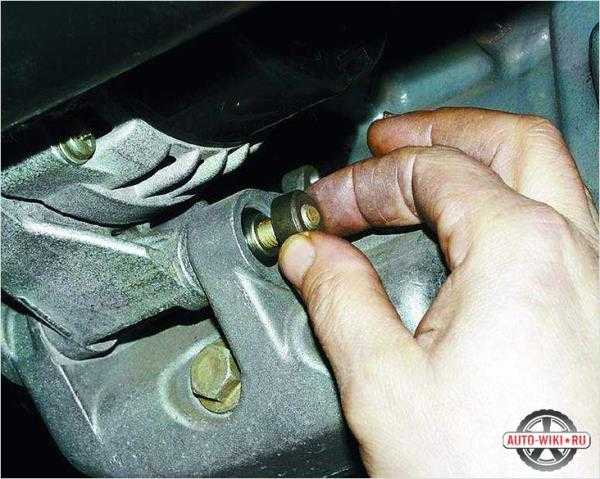

Гайка откручивается ключом на 19 и вытаскивается с втулкой, из кронштейна выбивается ось.
Генератор спокойно извлекается вверх.

Замена

Щетки генератора 2114

В генераторе для ВАЗ 2114 имеются щетки, которые отвечают за регуляцию напряжения.

Если пришло время сменить щетки генератора, действуйте следующим образом:

Первое, что нужно сделать, это отсоединить клемму от аккумулятора.
Далее нужно отсоединить колодку с проводами.
Затем открутить гайку зажима.
Потом силовые провода снимаются со шпильки.
Освобождаются фиксаторы, которые удерживают пластиковую крышку по периметру.
Снимается крышка, и находятся сами щетки.
После того как щетки найдены, откручиваются болты, которые крепят щетки.
Вытаскиваются сами щетки.
Перед тем как установить новые щетки, проверьте размер графитовых контактов, их нормальный выступ считается не менее 0,5 сантиметра.
Новые щетки устанавливаются и, опираясь на выше перечисленную процедуру, собираем генератор.

Фотоинструкция

Отсоединяют колодку

Снимают защиту

Извлекают натяжной болт

Откручивают верхнее крепление

Убирают натяжную планку

Откручивают нижнее крепление

Извлекают дистанционную втулку

Снимают генератор

Неисправности агрегата

Если уровень напряжения отличается от нормы, то следует сравнить напряжение генератора и аккумулятора. Разница показаний между напряжением генератора и батареи укажет на плохой контакт на выводе № 30. Клемму следует отсоединить от вывода генератора и зачистить.

Рассмотрим случай, когда стрелка вольтметра вообще не поднимается после пуска мотора. Устройство не вырабатывает энергию. Необходима проверка генератора. Возможными причинами неисправности могут быть:

обрыв обмоток;
короткое замыкание на корпус;
пробой вентилей;
износ щеток;
отказ реле-регулятора.

Проверить целостность витков обмоток можно омметром. Сопротивление исправной роторной и статорной обмоток составит 5-10 Ом. Изоляция (сопротивление между обмотками и массой) покажет бесконечность.

Диодный мост следует снять для проверки. В противном случае замерить полупроводники не выйдет. Каждую деталь проверяют отдельно.

Выпрямители считаются годными, если в одну из сторон диоды показали бесконечность, а в другую — около 500 Ом. Диодный блок не ремонтируется. Устройство заменяют целиком.

Причиной неисправности щеточного узла является износ щеток. Ремонт сводится к замене щеток. Предварительно снимают узел.

Автомобилисты с опытом рекомендуют проводить периодический осмотр генератора ВАЗ-2107. Профилактика автомобиля необходима и перед дальней поездкой.

Наружный осмотр

Наружным осмотром выявляют явные повреждения. При необходимости запчасти очищают от грязи, масел и влаги. Твердые частички песка способствуют выработке подшипников и щеток

Важно знать, что попадание воды в корпус может нарушить лаковое покрытие обмоток. Пробой изоляции грозит межвитковым замыканием катушек статора

Также слой грязи может замкнуть вывод 30 на массу. Короткое замыкание выведет из строя полупроводниковые выпрямители.

Особое внимание уделяют состоянию ременной передачи на «семерке» и ВАЗ-2105. Ремень относят к быстро изнашиваемым запчастям

Визуально определяют отсутствие надрезов, стертых зубчиков, растрепанных краев.

Полезно понаблюдать за работой гибкой передачи при открытом капоте. Приближение критического состояния можно услышать по звуку. Пробуксовка ремня как раз относится к таким проблемам. В результате его трения о шкив возникает характерный свист.

Чрезмерный износ послужит сигналом к замене поврежденного ремня. В противном случае пробуксовка приведет к пропаданию зарядки аккумулятора и повреждению помпы охлаждающей жидкости. Батарея разрядится, мотор перегреется.

Генераторы на автомобиле ВАЗ-2107 (инжектор или карбюраторный тип) имеют одинаковый привод. Но существует одно отличие — датчик положения коленчатого вала не устанавливают на карбюратор.

Степень выработки увеличивается при неправильной регулировке натяга. Ситуацию исправляют перемещением корпуса по регулировочной планке, предварительно ослабив крепление. Установка генератора на место фиксируется гайкой на 17 и нижним болтом на 19.

Замер проводят надавливанием на ремень. Нажим выполняют монтажной лопаткой в середине отрезка. Прогиб между генератором и водяным насосом составит 12-17 мм. Правое крыло (направленное к коленчатому валу) прогнется на 10-15 мм.

Требуемые инструменты

Для замены и ремонта генератора ВАЗ 2101 требуются инструменты, перечень которых приведен ниже.

Таблица — Перечень необходимых инструментов для замены генератора

Наименование	Примечание
Торцовый ключ	«на 17», «на 19»
Карданчик	Для более удобного доступа к креплениям генератора
Вороток	С трещоткой и удлинителем
Рожковый ключ	«на 10»
Накидной ключ	«на 10», «на 15»
Головка	«на 17», «на 19»
Мультиметр	Для прозвонки цепи
Паяльник	Для подсоединения выводов обмоток
Проникающая смазка	Для отсоединения прикипевших и ржавых резьбовых соединений
Металлическая щетка и ветошь	Для очистки креплений и рабочих поверхностей

Часть работ по замене генератора требует доступа со стороны днища ВАЗ 2101. Поэтому желательно иметь в распоряжении смотровую яму или эстакаду.

Как подключается генератор

Генератор прежде всего является электрическим устройством, поэтому очень важно правильно его подключить. Обычно у водителей возникают проблемы с подключением, так как к корпусу нужно присоединить несколько проводков разного цвета и толщины, к тому же устройство должно иметь правильную поляризацию

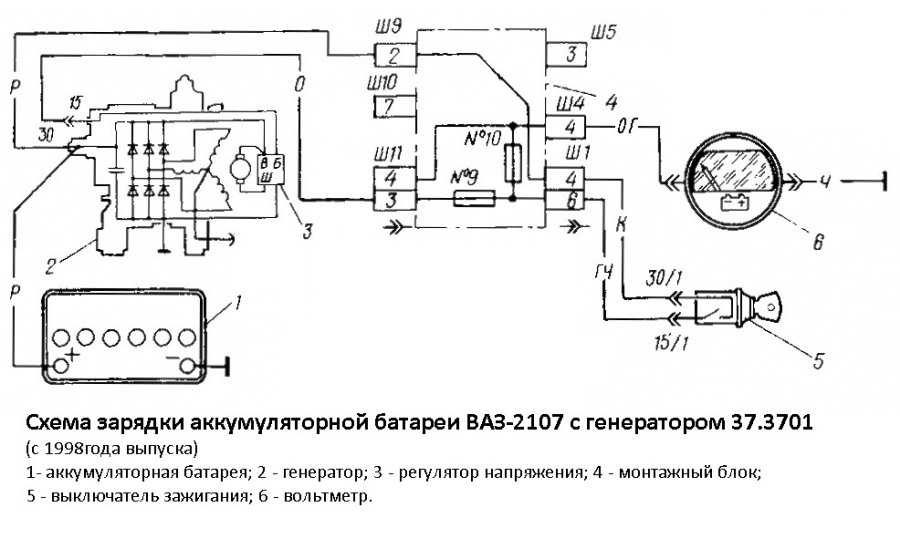

Подключить генератор к системам автомобиля проще всего по этой схеме. Статор генератора имеет трёхфазную обмотку, которая соединена по схеме «звезда». Реле сигнализатора зарядки АКБ подсоединяется к выводу «ноль». Далее подключение проводить согласно схеме.

1 — аккумуляторная батарея;2 — генератор;3 — монтажный блок;4 — выключатель зажигания;5 — лампа сигнализатора заряда аккумуляторной батареи, расположенная в комбинации приборов;6 — вольтметр

Как разобраться с кучей проводов

Генератор — электрическое устройство, поэтому нет ничего удивительно в том, что к нему подводится сразу несколько разноцветных проводов. Для удобства работы можно воспользоваться этой подсказкой:

жёлтый провод идёт от контрольной лампы-сигнализатора в салоне;
толстый серый — от реле регулятора на щётки;
толстый тонкий — подводится к реле;
оранжевый выполняет роль дополнительного разъёма и обычно при монтаже соединяется вместе с тонким серым проводом.

При самостоятельном демонтаже генератора рекомендуется маркировать каждый провод и место его подключения, чтобы проще было восстановить порядок повторного подсоединения

Устройство генератора

На ВАЗ 2104 стоит штатный генератор Г-222. С 1988 года он был несколько доработан и стал называться по маркировке 37.3701 (точно такие же устройства устанавливались на ВАЗ 2108). Г-222 и 37.3707 отличаются только данными обмоток, наличием встроенного реле регулятора.

Устройство фиксируется к литому кронштейну на двигателе одним болтом и одной шпилькой. Этого крепежа вполне достаточно для надёжной работы генератора.

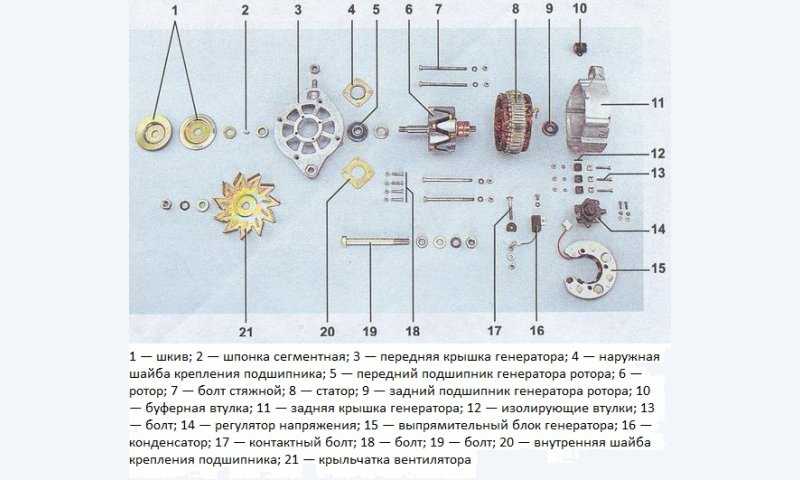

Г-222 состоит из нескольких деталей, основными же считаются ротор, статор и крышки.

Ротор

Ротор — это вращающийся элемент генератора. Он состоит из вала с рифлёной поверхностью. На вал насаживаются стальная втулка и полюса, которые вместе образуют сердечник электромагнитного поля.

Ротор вращается в двух шариковых подшипниках

Важно, что подшипники закрытые, то есть дополнительной смазки не требуют. Поэтому если они разбиваются со временем, то проще их заменить

Устройство имеет вал и зубчатую передачу для облегчения вращения

Шкив

Также на валу ротора устанавливается и шкив. На поверхности шкива имеется три удлинённых отверстия — это необходимый элемент конструкции для вентиляции генератора и защиты устройства от перегревания. Шкив получает энергию вращения от коленчатого вала и передаёт ей ротору.

Центральное отверстие шкива совпадает с диаметром вала ротора

Статор с обмотками

Статор выполняется из пластин электротехнической стали. Все пластины соединены в одно целой сваркой. В специальные пазы изделия вставляется обмотка из медной проволоки. В свою очередь, каждая из трёх обмоток делится на шест катушек.

Внутри статора располагается обмотка

Реле регулятора

Реле регулятора представляет собой пластину с электрической схемой. Главная задача этой пластины — контролировать напряжение на выходе из корпуса, поэтому элемент крепится с задней стороны генератора.

Электросхема встроена непосредственно в корпус генератора

Щётки

Щётки являются главным элементов в системе выработки электрической энергии. Они зажимаются в щёткодержателе и располагается также на статоре.

Щётки фиксируются в специальном держателе

Диодный мост

Диодный мост (или выпрямитель) конструктивно представляет собой объединение шести отдельно взятых диодов, которые на равном удалении закреплены на одной плате. Выпрямитель нужен для того, чтобы перерабатывать переменный ток и делать его постоянным, стабильным. Соответственно, если хотя бы один из диодов выходит из строя, будут наблюдаться проблемы в работе генератора.

Устройство по форме напоминает подкову, поэтому среди водителей чаще всего так и называется

Как определить неисправность щеток генератора Ваз 2107

Часто при проведении профилактического осмотра автомобиля не уделяют внимание различным мелочам. Щетки генератора – одна из таких мелочей, если они сотрутся, то генератор перестанет подавать зарядку аккумулятору

Специалисты рекомендуют осматривать щеточный узел раз в 45-55 тысяч километров пробега. Диагностику щёток можно провести, не снимая генератор, а в некоторых случаях может даже получится их заменить без снятия основного узла.

К основным признаками неисправности щеток генератора Ваз 2107 можно отнести следующие признаки:

Электроприборы автомобиля неожиданно отключаются (даже в процессе движения);
Фары, габариты и даже подсветка салона тускнеет и мигает;
Резкое снижение напряжения бортовой сети автомобиля ;
Резкая разрядка аккумулятора, который в дальнейшем будет очень сложно перезарядить.

Каждый из данных пунктов может указывать на износ щёток генератора, которые располагаются внутри этого узла. Многие задаются вопросом, как проверить щётки.

Приступаем к процессу замены

Постепенно подходим к тому, как нужно проводить замену. Процедура это намного сложнее от, скажем, замены лобового стекла, поэтому вам изначально необходимо защитить себя от возможного поражения электрическим током. Для этого нужно отсоединить клемму массы на аккумуляторной батарее. Несмотря на то, что напряжение в электрической цепи автомобиля не столь велико, как, например, в электричке, но даже одна случайная искра, попавшая на вас, может стать довольно ощутимой.

Месторасположение генератора на модели ВАЗ-2107 и других ее «коллег» (2110 и 2114) практически одинаковое – он установлен в правой половине подкапотного пространства. Иными словами, он находится рядом с фарой главного света со стороны пассажира. Причем абсолютно нет никакой разницы, передний привод у машины или задний – разработчики Жигулей не изменяют своему стилю, придерживаясь своих же традиций. Металлический корпус присоединяется к движку несколькими гайками крепления. Узнать генератор вы сможете по маховику и натянутому на него приводному ремню.

Теперь нужно определиться с выбором процедуры замены. Для тех, кто не в курсе, замену щеток генератора можно осуществить двумя способами:

со снятием генератора;
без снятия.

Главным отличием этих способов является то, что после замены вам нужно будет настраивать натяжение приводного ремня. Но если для ВАЗ-2110 и 2114 регулировка не составит никакой сложности, то владельцы ВАЗ-2107 столкнуться с трудностью, связанной из-за плохой компоновки механизмов. Выбирайте способ, который вам больше всего подходит.

Далее нужно придерживаться определенного порядка.

Шаг 1. Снимите защитную крышку, установленную на корпус генератора.

Снимаем защитную крышку

Шаг 2. Извлеките клемму питание из гнездового разъема.

Отсоединение важно в целях безопасности!

Шаг 3. Для того чтобы снять интересующие в данном случае детали, нужно отвинтить 2 болта крепления. Затем снимите держатель щеток с держателем.

Не потеряйте крепежные болты. Они вам еще пригодятся.

Шаг 4. Проведите визуальную оценку состояния щеток: выступ из своего гнезда должен быть не более чем на 5 миллиметров. После этого произведите замену.

Визуальный осмотр старых щеток

Шаг 5. Произведите обратную сборку.

Завершающий этап – обратная установка

Представители автомобильной промышленности уже давно решили пойти водителям навстречу, создав специальный держатель, в комплект с которым входят щетки и регулятор напряжения. Его стоимость порядком выше от стоимости комплекта порядком на 150-200 рублей. Разумеется, все пытаются при любой возможности сэкономить, однако перед совершением покупки задумайтесь: много ли вы сможете сэкономить таким образом? К тому же проводить такую замену вы будете не очень часто (в некоторых случаях замена щеток производится всего лишь несколько раз за весь период использования авто).

Причиной неисправности также может стать и регулятор напряжения. Перед тем, как установить блок в генератор, соедините провод аккумуляторной батареи (плюсовой) с штекерным разъемом блока, а минусовой – с корпусом. После подключения проводов нужно подключить к щеткам реостат и 3-вольтовую лампочку. При правильном подключении лампочка должна загореться. Меняйте напряжение понемногу, передвинув его показатель с отметки 12 на отметку 16 В. После того, как вы достигли 16 В, подключенная лампочка должна погаснуть. Если лампочка все еще горит, то регулятор напряжения, скорее всего, неисправен.
