Замена бензонасоса lada 21113 (ваз 21113) своими руками

Замена бензонасоса на ВАЗ 2110/2112 своими руками

В том случае, если автовладелец точно диагностировал выход из строя насосного механизма в топливной системе, потребуется его замена. Стоит отметить, что заменить бензонасос на автомобилях ВАЗ 2110/2112 довольно просто, с этой задачей справится даже неопытный водитель.

Замена топливного насоса производится обычно не только из-за потери им работоспособности, но и в других случаях:

некорректных показателях давления при исправном насосе;
недостаточной пропускной способности топлива;
после покупки нового ВАЗ с целью избавления от «слабых мест» модели.

Для работы потребуется небольшой комплект инструментов:

плоская отвёртка;
крестовая отвёртка;
ножницы;
торцевой ключ на 10.

Порядок работы можно условно разделить на два этапа: это демонтаж старого устройства и монтаж нового.

Инструкция по демонтажу бензонасоса

Отключить клемму «+» с аккумуляторной батареи.
Откинуть сиденье на заднем ряду и снять его.

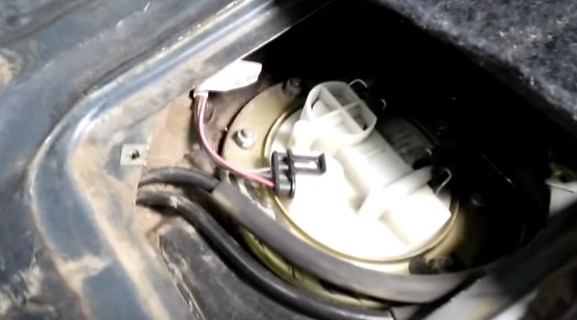

Под ковролином найти маленький люк.
Открутить его крепления и снять крышку.
С бензонасоса снять разъём с проводами.
Чтобы было удобнее работать, на топливных трубках разрезаются пластиковые хомуты, сами трубки разъединяются и отстраняются от бензонасоса.
Сам насос крепится к баку на 8 болтах. Ключом на 10 нужно выкрутить все болты и вытащить устройство из гнезда.
Насос вытаскивается вместе с поплавком и уплотнителем.

Процедура снятия неисправного бензонасоса займёт не более 10 минут — всё будет зависеть от того, насколько заржавели болты креплений.

Инструкция по монтажу бензонасоса

В освободившееся гнездо вставляется новый насос. При этом стрелка на корпусе должна смотреть на заднюю часть автомобиля — только так можно обеспечить устройству правильное положение.
После чего насос прикручивается обратно к баку теми же восемью болтами.
Далее потребуется соединить две топливные трубки между собой.
К контакту насоса подключается разъём.
Завершающий этап — монтаж крышки люка и возвращение подушки заднего сиденья на прежнее место.

Процедура займёт не более 7–8 минут.

Видео: как провести замену топливного насоса на ВАЗ 2110/2112 своими руками

Таким образом, владелец автомобилей «десятого» семейства ВАЗ может самостоятельно справиться с выполнением таких работ, как проверка и замена бензонасоса. Надо сказать, что топливный насос действительно считается одним из самых уязвимых мест на ВАЗ 2110/2112, поэтому владельцам лучше заранее быть готовыми к проведению необходимых процедур с этим устройством.

Копирайтер, рукодельница, путешественник

Замена топливного насоса на инжекторных автомобилях ВАЗ 2110/2112

Необходимые инструменты:

отвёртка с крестообразной битой;
тонкая шлицевая отвёртка;
ключ на 17;
ключ на 7;
ключ на 5.

Порядок работ по замене бензонасоса:

Отключаем минусовую клемму от аккумулятора.
Открываем крышку бензобака на несколько секунд для того, чтобы снизить внутри его давление
Снимаем заднее сиденье, откручиваем винты, открываем лючок.
Отсоединяем электрический разъем.
Ключом на 17 откручиваем гайки входного и выходного штуцеров насоса. Отводим трубки в стороны. На последних модификациях ВАЗ 2110/2112 штуцеры пластиковые, а соединение с трубками бензопровода осуществляется не при помощи гаек, а при помощи защёлок.
Ключом на 7 откручиваем 8 гаек крепления прижимного кольца (фланца) модуля. Снимаем кольцо и резиновый уплотнитель под ним.
Извлекаем топливный модуль из бака, аккуратно выводя поплавок датчика уровня.
Отвёрткой откручиваем 2 самореза, крепящие датчик к корпусу насоса. Снимаем его. Отключаем разъём питания насоса.
Тонкой шлицевой отвёрткой отводим фиксаторы на направляющих модуля.
Снимаем насос с направляющих.
Шлицевой отвёрткой откручиваем 2 винта крепления крышки насоса. Если гайки на них будут вращаться, придерживаем их ключом на 5.
Снимаем крышку и извлекаем бензонасос из пластикового корпуса. На его место устанавливаем новое устройство.
Сборку производим в обратном порядке.
При установке модуля следим, чтобы стрелка на его фланце указывала на корму автомобиля.
Если резиновый уплотнитель имеет повреждения, нужно заменить и его. https://www.youtube.com/embed/vAJqmUZPyXU

Осуществив сборку, проверяем работу нового бензонасоса.

Процесс замены топливного насоса ВАЗ 2110/2112, независимо от его конструкции, не требует никаких особых навыков и может быть выполнен самостоятельно. Однако если вы не особо уверены в собственных силах, лучше обратиться в ближайший автосервис.

Главная →

Обслуживание и Ремонт → Ремонт →

снятие и установка бензонасоса автомобиля ваз 2107

Снятие бензонасоса с автомобиля ваз 2107

2. Ветошью очищаем от грязи и промываем уайт-спиритом или очистителем двигателя наружную поверхность бензонасоса (если не планируется замена бензонасоса) и блок цилиндров рядом с местом крепления бензонасоса.

При выполнении следующей операции из шлангов будет вытекать топливо. Приготовьте два болта М8 для заглушки отверстий шлангов.

3. Крестовой отверткой или ключом на 8 мм ослабляем хомуты крепления топливных шлангов и снимаем шланги со штуцеров бензонасоса. Заглушаем концы топливных шлангов болтами М8.

4. Ключом на 13 мм отворачиваем две гайки крепления бензонасоса к блоку цилиндров автомобиля ваз 2107.

5. Снимаем бензонасос со шпилек. Проверяем состояние прокладки и при необходимости заменяем ее. Толщина прокладки — 0,3 мм.

6. Снимаем и очищаем от грязи теплоизолирующую проставку А. При необходимости заменяем прокладку Б между теплоизолирующей проставкой и блоком цилиндров. Толщина прокладки — 0,8 мм.

Установка бензонасоса на автомобиль ваз 2107

На автомобиле ваз 2107 с большим пробегом (более 100 тыс. км) и при замене прокладок, перед установкой бензонасоса следует проверить величину минимального выступания толкателя. От нее зависит ход и правильное положение диафрагменного узла бензонасоса. В противном случае уменьшается подача топлива бензонасосом или появляется возможность разрыва диафрагм. Величина выступания толкателя изменяется подбором прокладок между проставкой и блоком цилиндров ваз 2107.

1. Величину минимального выступания толкателя над привалочной плоскостью теплоизолирующей проставки проверяем с учетом прокладки между бензонасосом и проставкой. Для увеличения точности измерения обе прокладки временно

устанавливаем между проставкой и блоком. Устанавливаем минимальное выступание медленным поворачиванием коленчатого вала двигателя. Прижимаем проставку к блоку и замеряем выступание толкателя.

Величина выступания должна быть в пределах 0,8–1,3 мм.

2. Если толкатель выступает более чем на 1,3 мм, то заменяем прокладку между проставкой и блоком цилиндров на более толстую (1,25 мм), если толкатель выступает менее чем на 0,8 мм — на более тонкую (0,3 мм).

3. Устанавливаем прокладку между бензонасосом и проставкой на место.

4. Дальнейшая установка всех снятых деталей на автомобиль ваз 2107 выполняется в обратной последовательности.

Конструкция бензонасоса Ваз 2110 для инжекторных и карбюраторных моделей автомобиля

Механические бензонасосы, которые устанавливались на первых модификациях ВАЗ 2110/2112, имеют простую конструкцию. В её основе лежит комплект мембран, выполненных из специальной прорезиненой ткани, устойчивой к химическому действию бензина. Корпус насоса имеет два клапана: впускной и выпускной. Мембраны приводятся в действие при помощи штока (толкателя). Его двигает кулачковый механизм, вращаемый распредвалом.

С электрическим бензонасосом дела обстоят намного сложнее. Основу его конструкции составляет небольшой электрический двигатель. Он ничем не отличается от обычного, хотя работает, полностью погружённым в бензин. Давление в системе здесь создаёт не мембрана (хотя есть и такие насосы), а специальной формы крыльчатка, насаженная на вал электродвигателя.

Бензонасос ВАЗ 2110 располагается непосредственно в баке автомобиля.

Ресурс электрического топливного насоса составляет 150–200 тыс. км пробега. Но выйти из строя он может и гораздо раньше. Основная причина поломок при неизрасходованном ресурсе — присадки, добавляемые в бензин, а также различного рода механические примеси. Первые разрушают щётки и коллектор, а вторые засоряют клапанные механизмы.

Причины неисправности

В процессе эксплуатации автовладельцы ВАЗ 2110 могут столкнуться с некоторыми сложностями, связанными с данным элементом. Неисправности бензонасоса ВАЗ 2110 инжектор могут быть следующими:

выход элемента из строя из-за поломки;
загрязненный бак или некачественный бензин с посторонними вкраплениями, которые загрязняют фильтр насоса.

Самый первый верный указатель на то, что у ВАЗ 2110 неисправен бензонасос, является такой симптом: мотор «дергается» во время работы, особенно на средних и высоких оборотах. Это свидетельствует о том, что давление топлива недостаточно. А ведь именно за это отвечает бензонасос. Но иногда причину следует искать в форсунках, а также РДТ.

Бензонасос Ваз 2110 в разобранном виде (на фото вы сами можете увидеть грязь в стакане)

Существуют основные признаки неисправности бензонасоса ВАЗ 2110 инжектор, при которых обязательно стоит предпринять действия по проверке данной комплектующей:

Громкий шум, который элемент ранее не издавал.
Транспортное средство отказывается набирать обороты, а также не двигается при включении первой или второй передачи.
Автомобиль двигается рывками и странно ведет себя на дороге.
Работа двигателя внезапно прекратилась.

Каждую из неисправностей бензонасоса ВАЗ 2110 необходимо тщательно рассмотреть, чтобы понимать, что делать при столкновении с ними.

Профилактика и полезные советы

Для беспроблемной эксплуатации и увеличения ресурса топливного насоса профессионалы рекомендуют:

заправляться только качественным топливом;
поддерживать максимальный уровень топлива в баке;
не пользоваться автомобилем с разряженным аккумулятором;
своевременно производить замену топливного фильтра;
реже пользоваться спортивным режимом езды.

Самостоятельная диагностика и замена бензонасоса достаточно проста. Для этого необходимо лишь тщательно следовать рекомендациям профессионалов. Это же касается и профилактических мер. Заправляйтесь качественным бензином и не забывайте вовремя заменить топливный фильтр. Тогда проблемы с бензонасосом у вас будут возникать гораздо реже

Демонтаж форсунки

Для того, чтобы произвести качественное обслуживание, восстановление работоспособности форсунки или её замену, прежде всего, необходимо отсоединить ветровую накладку или, как её называют в простонародье — «жабо». Вернее сказать — её верхнюю часть. Для этого понадобиться головка на 10, плоская и крестообразная отвёртки.

Порядок отсоединения верхней части ветровой накладки

Итак:

С помощью головки на 10, отворачиваем две гайки, расположенные по краям облицовки.
Далее отворачиваем четыре самореза, с помощью которых крепиться облицовка. Саморезы находятся под заглушками.
Затем необходимо отсоединить шумоизоляцию, которая шестью саморезами крепиться к накладке ветрового окна.
Аккуратно снимаем верхнюю часть ветровой накладки.

Получив, таким образом, доступ к форсункам омывателя, приступаем непосредственно к их демонтажу.

Для демонтажа форсунок необходимо:

Отсоединить от тройника трубку омывателя.
Отвернуть саморезы крепления форсунок, как показано на фото выше.
Снять форсунки.

Теперь с форсунками можно выполнять все дальнейшие операции. Сборка проводится в обратном порядке.

Причины неисправности

Основные причины неисправностей топливного насоса ВАЗ 2110, является низкое качество заправляемого топлива, низкое давление подачи топлива, регулярное наличие малого количества бензина (меньше 5 л.) в топливном баке и неправильная эксплуатация при старте двигателя — перед запуском двигателя, необходимо после включения зажигания, подождать 2-4 секунды, для закачивания топлива в систему питания двигателя.

Также возможен вариант естественного выхода из строя бензонасоса как детали, зависит от пробега 150 – 200 тыс. км. или по сроку 4-5 лет, но опять же данная неисправность зависит от условий эксплуатации самого автомобиля.

Обычно заводской бензонасос заменяют на BOSCH.

Есть побочные неисправности отказа работы топливного насоса ВАЗ 2110 — выход из строя реле, перегорание силового предохранителя, они находятся в монтажном блоке предохранителей либо под капотом, либо в левой нижней части торпеды, передней консоли, зависит от модификации двигателя, и загрязнение сетки-фильтра тонкой очистки топлива (находится непосредственно на топливном насосе).

Эти неисправности устраняются сравнительно быстро и без больших денежных вложений. Ремонт бензонасоса производится довольно редко, и стоимость ремонта относительно стоимости насоса несущественная.

Как проверить механический топливный насос

Для проверки механического бензонасоса понадобятся следующие инструменты и средства:

отвёртка с крестообразной битой;
шлицевая отвёртка;
ключ (головка) на 10;
ключ на 13;
2 чистых сухих пластиковых бутылки объёмом 2л;
отрезок шланга (50 см) такого же диаметра, как и топливный;
1–1,5 л бензина;
штангенциркуль (линейка);
секундомер (часы).

Начнём с производительности. Исправный механический бензонасос ВАЗ 2110 при заведомо чистом фильтре должен перекачивать не менее 1л топлива за минуту. Алгоритм проверки следующий:

Поднимаем капот, находим насос.
Используя отвёртку, откручиваем винт хомута выходного шланга насоса. Ослабляем хомут, снимаем шланг со штуцера насоса.
На выходной штуцер надеваем отрезок приготовленного шланга, а его второй конец опускаем в одну из пустых бутылок.
Наполняем вторую бутылку бензином. В неё опускаем шланг от карбюратора, снятый с насоса. Когда в поплавковой камере закончится топливо, оно будет всасываться с бутылки.
Запускаем двигатель, устанавливаем обороты на уровне 2000 об/мин, включаем секундомер и наблюдаем за работой бензонасоса.

Если количество перекачанного топлива за минуту получилось меньше литра — насос неисправен. Причинами этому могут быть:

неисправные клапаны;
разрыв одной или нескольких мембран;
засорение сетки насоса;
износ приводного штока (толкателя).

Дальнейшую проверку производим в следующем порядке:

Отсоединяем от насоса оба шланга топливопровода.
Проверяем впускной клапан. Для этого затыкаем пальцем соответствующий штуцер и несколько раз нажимаем на рычаг ручной подкачки топлива. Пальцем вы должны ощутить разрежение (всасывание). Если его нет — клапан вышел из строя.
Проверяем выпускной клапан. Прикладываем палец к выпускному штуцеру, нажимаем рычаг. На выходе должен ощущаться напор воздуха. В ином случае — неисправен выпускной клапан.
Если же с клапанами все в порядке, проверим состояние фильтрующей сетки. Ключом на 10 откручиваем крышку насоса. Извлекаем оттуда и осматриваем сетку на предмет засорения. Сетка в порядке — идём дальше.
Ключом на 13 откручиваем гайки крепления насоса.
Аккуратно, чтобы не повредить прокладки, снимаем устройство со шпилек, сливаем с него бензин, извлекаем толкатель.
Шлицевой отвёрткой откручиваем 6 винтов, соединяющих 2 части корпуса насоса. Разбираем устройство, извлекаем стержень с мембранами. Откручиваем верхнюю гайку ключом на 10, снимаем мембраны со стержня. Оцениваем их состояние. Они не должны иметь трещин, разрывов, следов деформации.
При помощи штангенциркуля или линейки замеряем длину штока привода бензонасоса. Она должна составлять 82,4 мм. Если она меньше, или шток имеет следы износа на любом из его концов, к дальнейшей работе он непригоден.

Проверка давления в топливной рампе

Но даже тот факт, что бензонасос начинает качать при включении зажигания, ещё не говорит о его исправности. Главным показателем его работы является давление в системе. Проверить его можно при помощи обычного манометра с пределом измерения 5–7 атмосфер, которым измеряют давление в шинах. Кроме него потребуются отрезок бензостойкого шланга с внутренним диаметром 9 мм и два хомута соответствующего размера.

Порядок проверки следующий:

Стравливаем давление в системе. Для этого отключаем от аккумулятора минусовую клемму. Снимаем пластиковую облицовку дополнительного монтажного блока, в котором находятся реле и предохранитель бензинового насоса. Вынимаем предохранитель из гнезда. Подключаем снятую клемму к АКБ. Запускаем двигатель и даём ему поработать, пока не заглохнет. После этого ставим предохранитель на место.
На топливной рампе находим штуцер, специально предназначенный для измерения давления. При помощи колпачка колёсного вентиля выкручиваем из штуцера золотник.
Один конец шланга надеваем на штуцер, фиксируем его хомутом. Второй конец подсоединяем к манометру и также закрепляем его при помощи хомута.
Включаем зажигание и ждём, пока насос закачает топливо в систему.
Смотрим на показания манометра.

Для двигателей объёмом 1500 см3 оно должно составлять 2,8–3,2 атмосферы, а для силовых агрегатов объёмом 1600 см3 – 3,6–4 атмосферы. Если же показатели прибора ниже — насос для дальнейшей эксплуатации непригоден.

Как проверить работоспособность топливного насоса

Проверка состояния топливного насоса производится только в тех случаях, когда наблюдаются те или иные признаки его неисправностей:

повышение шума при работе насоса;
резко понизилась мощность двигателя — автомобиль не может быстро разогнаться;
автомобиль не заводится, так как в двигательный агрегат не поступает топливо.

Определить, что причина неисправности кроется именно в бензонасосе, можно самостоятельно. К тому же для этого не потребуется сложного диагностического оборудования или специальных знаний.

Изначально необходимо проверить, работает ли сам насос. После того, как было включено зажигание, под подушкой заднего сиденья в течение нескольких секунд должно слышаться лёгкое жужжание. Если звук идёт — значит, насос работает.

Проверка давления

Чтобы проверить давление бензонасоса, потребуется прибор манометр. Его нужно будет подключить к топливной системе, которая расположена под капотом ВАЗ 2110/2112. К штуцеру топливной трубы, которая подходит к двигателю, подключается манометр. Если на холостых оборотах прибор показывает давление более 3.3 кг/см, то бензонасос явно не исправен.

При подключении следует быть аккуратным, чтобы не повредить расположенные рядом шланги и провода

В том случае, если показатель манометра менее 2.3 кгсм, то проблема в топливной системе кроется не в насосе, а в другом элементе — фильтре.

Опираясь на эти показатели, можно сразу же выявить характер неполадок в топливной системе

Что делать, если насос не качает топливо

В некоторых случаях проблема кроется в том, что бензонасос не включается. Соответственно, он не будет обеспечивать бензином силовой агрегат, и машина просто не заведётся.

Проверка работоспособности насоса проходит следующим образом:

откинуть заднее сиденье в салоне;
снять крышку люка;
включить стартер на прокрутку, но не заводить машину;
к контактам бензонасоса подключить тестер — если питание поступает, а бензонасос не качает, следовательно, само устройство вышло из строя;
в том случае, если питание не поступает — проблема кроется в реле, предохранителе или же проводке.

Самый простой способ проверить исправность реле и предохранителя — это заменить их на новые. Если бензонасос по-прежнему не работает, значит, в проводке имеется короткое замыкание.

Опираясь на схему, можно выявить место неисправности

Пошаговая инструкция проверки электрического топливного насоса Ваз 2110

Чтобы проверить электрический бензонасос на Ваз 2110, потребуется индикатор, продающийся в любом автомобильном магазине. Установку индикатора, в каждом конкретном случае, следует делать, согласно той инструкции, которая к нему прилагается. Затем запускают двигатель и, через несколько минут, его глушат. После этого изучают показания индикатора: в норме давление не должно снижаться ниже отметки 1,6 атм. – в противном случае, придётся заменить или форсунку, или регулятор.

Можно проверить бензонасос и с помощью манометра. Его подключают непосредственно к топливной рампе, а сам прибор при этом выводится к лобовому стеклу автомобиля (делают это под кромкой капота).

Процесс проверки давления в бензонасосе Ваз 2110

Как только включается зажигание, необходимо снять показания манометра (они не должны превышать 380 кПа, и быть меньше 300 кПа). После разгона автомобиля (оптимально будет сделать это до 3 передачи), опять нужно снять показания манометра, которые, при исправном бензонасосе, не должны сильно разниться, и выходить за указанный диапазон.

В случае, когда машина глохнет во время езды, в первую очередь, проверяют реле на бензонасосе. Эта процедура состоит из подключения в разъём топливного насоса специальной лампочки. После этого, включают зажигание. Если, в течение нескольких секунд, лампочка будет гореть, то реле топливного насоса исправно.

Если начало протекать топливо, то необходимо просто поменять фильтры или прокладки. Также может потребоваться и замена диафрагмы, либо, в редких случаях, клапанов.
