Замена задних тормозных колодок ваз 2110/2111/2112

Необходимые запчасти

Еще 10 лет назад старые колодки не меняли, их сажали на клей,  меняли накладки или проклепывали. Сегодня на рынке можно легко приобрести весь механизм полностью. Для замены нужно приготовить новые колодки. Специалисты считают, что лучше устанавливать на замену заводские детали, артикул 2110-3501080-60 (ТИИР-260), 21100350180082 или 2110-3501080. Есть и другие мнения. Некоторые автомобилисты считают, что колодки известных брендов обеспечивают лучшие параметры торможения на ВАЗ 2110, 2111, 2112. Это детали таких торговых марок, как Brembo, ABS, Ferodo, TRW, Bosch, Optimal или Delphi.

Это интересно: Замена вакуумного усилителя тормозов ВАЗ-2112 16 клапанов — видео

Опрос по выбору тормозных колодок на ВАЗ-2112

Тормозные колодки располагаются сзади и спереди на автомобиле, благодаря им осуществляется торможение. Передние колодки соприкасаются с тормозным диском, а задние с тормозным барабаном, возникает сильное трение, вынуждающее автомобиль остановиться. От качества и состояния колодок зависит быстро или медленно будет останавливаться автомобиль в экстренной ситуации.

Примечание! Вам понадобятся следующие инструменты: отвертки, груша из резины, струбцина (утопить тормозной цилиндр во внутрь), металлическая щётка (очищать тормозной механизм от грязи) и спирт. На всех автомобилях, включая классику и семейства девяток, десяток и т.п. передние колодки находятся во внутренней части суппорта. Увидеть их представится возможным, сняв колесо. Если у вас литые или кованные диски большого диаметра, то увидеть детали возможно без снятия колеса. На фото ниже красными стрелками деталь представлена наглядно:

Порядок разбора

Ремонтную операцию лучше проводить на эстакаде (можно — смотровой яме), или просто ровной площадке, имеющей твердое покрытие, ведь придется снимать задние колеса, естественно, вначале поддомкратив машину.

Итак:

1. Снимаем колесо и диск;
2. Выкручиваем направляющие болты, которых здесь 2 штуки, снимаем барабан;
3. Частая проблема – прикипание барабана, поэтому иногда снять его не так просто. Проблема издавна решается путем простукивания молотком (через доску) барабана;
4. При помощи пассатижей снимаем стягивающую пружину;
5. После этого — фиксирующую направляющую пружину, удерживающую колодку;
6. Извлекаем из опорной планки колодку, не соединенную с тягой ручника. Для этого тянем за ее свободный край в сторону и вдоль щита;
7. Ослабляем верхнюю пружину. Для этого нужно поворачивать в сторону колодку, пока не удастся отсоединить пружину;
8. То же самое проделываем с пружиной второй колодки;
9. Убираем распорную планку;
10. Отсоединяем от тросика тягу ручника;
11. Отмечаем про себя, или зарисовываем, как произведено соединение с тягой;
12. Отцепляем пружину, вынимаем шплинт, отсоединяем тормозную колодку.

Ключом «на 12» отворачиваем две направляющих шпильки
Равномерно прокручиваем барабан, наносим легкие удары по его торцу молотком
или ребром монтажной лопатки
Отверткой отсоединяем конец верхней стяжной пружины от колодки
Вынимаем пружину
Отверткой выводим из зацепления с колодкой направляющую пружину
Отсоединив нижнюю стяжную пружину, снимаем переднюю колодку
Снимаем нижнюю стяжную пружину
Снимаем разжимную планку
Отсоединив направляющую пружину от задней тормозной колодки, выводим рычаг ручного привода колодок из наконечника троса
Для замены направляющей пружины колодки извлекаем ее из отверстия щита тормозного механизма

Таким образом, процесс разборки закончен.

Замена тормозных колодок ВАЗ 2115 — пошаговая инструкция

1. Ставим машину на ровную поверхность, затем под задние колеса необходимо установить противооткатные клинья и затянуть ручник. Перед началом разборки рекомендую обработать все резьбовые соединения подлежащие разборке приникающей жидкостью WD-40, это облегчит вам работу.

2. Срываем болты крепления колеса пока машина не поддомкрачена, когда поднимете домкратом, то сорвать будет сложнее, к тому же существует вероятность падения машины с домкрата при резких рывках.

3. Далее, домкратим ту сторону (левую или правую как вам удобнее), с которой собираетесь производить замену колодок. Установите упор или колодку, которая подстрахует вас от внезапного отказа домкрата или других непредвиденных ситуаций.

4. Теперь полностью выкручиваем болты крепления и снимаем колесо.

5. Возьмите тормозной механизм и промойте его водой и моющим средством, затем дайте подсохнуть.

6. Едем дальше. Освобождаем тормозной шланг из кронштейна, который крепится на стойке амортизатора.

7. Используя плоскую отвертку, отведите колодки от тормозного диска.

8. На нижнем болту отогните стопорную пластину направляющего штифта суппорта, затем открутите этот болт, придерживая штифт от проворачивания за его шестигранную часть.

9. Поднимите тормозной суппорт вверх и зафиксируйте в таком положении.

10. Достаньте старые колодки. Не будет лишним перед тем как заменить тормозные колодки ВАЗ 2115 измерить при помощи штангенциркуля толщину тормозного диска в четырех противоположных точках. Минимально допустимой считается толщина: 10.8 мм. В случае необходимости произведите замену тормозного диска.

11

Произведите очистку всех механизмов и деталей тормозного механизма, уделите особое внимание посадочным местам тормозных колодок. Затрудненный ход или скопление грязи может вызвать перекос и последующее заклинивание колодок, а также неравномерный их износ

Убедитесь в исправности демонтированного направляющего штифта, при необходимости меняем на новый. Если меняете штифт, не забудьте перед установкой смазать его поверхность графитовой смазкой.

12. В некоторых ситуациях приходится вдавливать поршень внутрь суппорта, потому, что при большом износе колодок он сильно выходит наружу, что делает невозможной установку новых тормозных колодок. При вдавливании поршня будьте аккуратны, чтобы не повредить пыльник и уплотнители поршня. Кроме того, проверьте уровень тормозной жидкости, если он высокий, то при вдавливании поршня жидкость может вытечь из расширительного бачка ГТЦ. Решается этот вопрос при помощи шприца, откручиваете крышку и вытягиваете шприцом пару кубов «тормозухи», мотом дольете обратно.

13. Подготовьте новый комплект тормозных колодок и приступайте к их установке

Устанавливая колодки, обратите внимание на расположение прижимных пружин, правильным считается положение, когда они расположены параллельно относительно верхнего края колодок

14. Верните скобу тормозного суппорта на свое место.

15. Установите болт направляющего штифта затем затяните его. Желательно конечно использовать для этого динамометрический ключ, сама затяжка производится с моментом 30–40 Н·м.

16. Используя отвертку, загните стопорную пластину, фиксируя тем самым болт от возможного самопроизвольного раскручивания.

17. Установите колесо на место и затяните болты крепления.

Теперь можно сказать, что все готово! Теперь все вышеописанные операции необходимо произвести по отношению к другой стороне автомобиля. Перед тем как начать движение, несколько раз выжмите педаль тормоза, для того чтобы вернуть тормозные поршни в рабочее положение. Не забываем также долить тормозную жидкость.

Вот и все. Проверяем работу на деле, смотрим как работают тормоза с новыми колодками. Скажу сразу, что по началу тормоза могут скрипеть, это нормально, таким образом происходит притирка колодок к тормозному диску, спустя неделю, а может и раньше посторонние звуки исчезнут.

Порядок операций

В сравнении с ремонтом передней пары на вышеуказанных моделях ВАЗ, работы с задними элементами сложнее, поскольку они имеют барабанную конструкцию. Для обеспечения удобства работы нужно поставить машину на ровный пол и поднять домкратом заднюю часть.

Сначала снимается колесо. За ним открывается доступ к грязному барабану. Нужно полностью ослабить тросик ручника, в противном случае будут проблемы с демонтажем.
Раскручиваются шпильки на тормозном барабане. Если они сильно окислились, можно снимать деталь вместе со ступицей, для этого ее нужно тоже открутить.

Сначала нужно попробовать снять барабан. Если не получилось, можно обмазать закисленные места тормозным или аэрозольным составом. Это увеличит время ремонта, но облегчит работы
Затем простукать деталь молотком через монтажную лопатку или деревянный брусок.

Внимание! На этом этапе нужно оценить сохранность тормозного барабана, то есть понять, подлежит он замене или может использоваться и дальше. Если на корпусе есть глубоки царапины, сколы, трещины, канавки, значит, старую деталь нужно менять обязательно.

После снятия можно оценить состояние всего механизма
Если есть подтеки, потребуется устранить неисправности цилиндра. Нужно убрать загрязнения и проверить цельность пыльников. Если все в норме можно продолжить замену колодок.
Плоскогубцами извлекается шплинт, снимается наконечник и отсоединяется пружина

Важно сохранить шайбу. С пружиной придется повозиться, может понадобиться длинная отвертка или крепкое шило

Затем удаляется планка распора, и детали вынимаются из корпуса.

Нужно очистить щит от грязи. Следует оценить состояние накладок. Производители рекомендуют их замену при толщине в полтора миллиметра, но практика показывает, что целесообразно использовать новые даже при толщине в 3 миллиметра.
Теперь выполняется установка новой детали. Но сначала нужно полностью зажать поршень цилиндра, в противном случае барабан просто не установится.

Монтируются новые колодки, тяга – шплинтуется, пружина устанавливается отверткой. Нужно позаботиться о том, чтобы кожух троса не соприкасалась с подвижными частями.
Важно! При ремонте следует действовать аккуратно, недопустимо попадание жидкостей и смазочных составов на поверхности. Иначе работоспособность тормозов будет снижена.

Порядок мероприятий смотрите на этом видео:

Когда требуется замена колодок и как определить степень их износа?

Срок службы колодок на автомобилях ВАЗ-2110-2112 и производных его модификаций составляет, в среднем, 15–20 тысяч километров пробега для передних, и 40–50 тысяч — для задних. Тем не менее износ их прямо зависит от ряда факторов. Так, при городской езде степень износа выше, равно как и при эксплуатации в условиях пыльных дорог, когда велик риск попадания механических частиц на рабочие поверхности.

Основным признаком неисправности является появление характерного свиста во время торможения. Связано это с тем, что в конструкции колодки предусмотрены сигнальные полосы-индикаторы, и когда рабочая поверхность колодки истирается до критического минимума, полосы обнажаются и создают данный звук.

Наряду с этим неполадки могут выражаться в виде металлического скрежета в случае разрушения фрикционного слоя и обнажения металлического конструктива колодки. При этом на этапе торможения могут появляться вибрации и стуки, а также характерный скрип в зоне переднего колеса (либо заднего в случае прихода в негодность задних колодок). Иными словами, колодки свистят, гремят или стучат, выдавая неисправность.

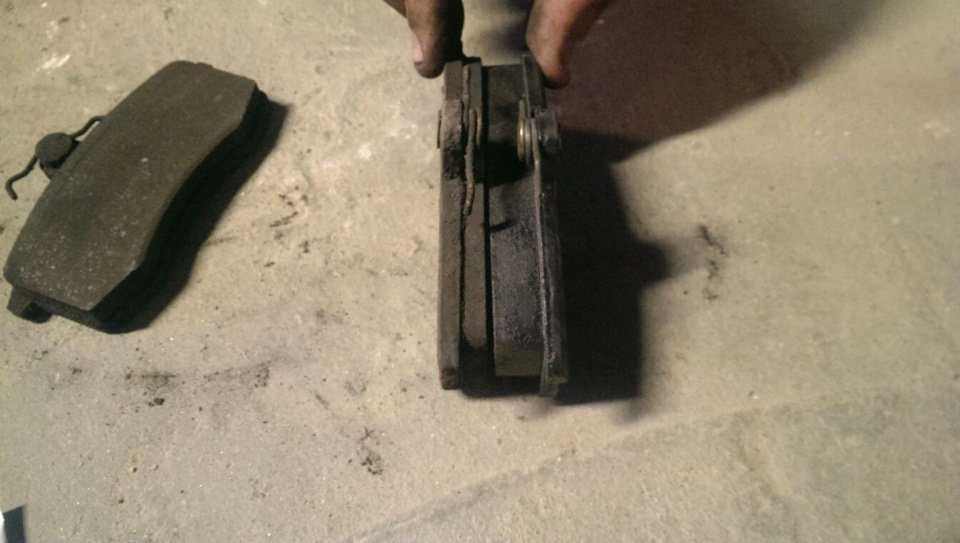

Разница в толщине старых и новых колодок

Демонтаж задних колодок

Непосредственно процесс замены колодок осуществляется в таком порядке. Автомобиль загоняется на эстакаду и включается первая передача. Для фиксации его положения дополнительно под передние колеса подкладываются «башмаки». Далее необходимо снять глушитель с резиновых подушек в области расположения натяжителя ручного тормоза. После ослабляем ручник путем откручивания гайки тросика натяжителя соразмерным ключом. Для того чтобы потом не возникло проблем с установкой тормозного барабана, гайку нужно выкрутить на максимум. Далее послабляем колесное крепление баллонным ключом, поднимаем машину с помощью домкрата и полностью снимаем колесо.

Для того чтобы снять барабан необходимо зажимами открутить направляющие болты, повернуть барабан на четверть оборота в любую сторону и равномерно закрутить болты обратно. Таким образом, барабан вытащиться самостоятельно, поскольку в новом положении для болтов нет отверстий, а только литая поверхность. Молоток и деревянный брус понадобятся в том случае, если барабан заклинило. По кругу подставляем брус на поверхность барабана и простукиваем молотком по нему. Стучать нужно до момента, когда барабан начнет прокручиваться. При этом лучше не стучать по самому барабану, иначе его можно расколоть.

Под барабаном находятся цилиндр, пружины и две колодки. Направляющие пружины отсоединяются от колодок с помощью плоскогубцев, самодельного крючка или плоской отвертки. Далее снимается стяжная пружина и собственно сами колодки. После этого необходимо сжать боковые пазы цилиндра тормоза. На одной из колодок установлен рычаг ручного тормоза, который необходимо переставить на новые колодки.

Необходимый для замены инструмент

Так вот, для правильной замены пригодится несколько инструментов, которых нет в стандартном наборе, а кроме них, будут необходимы:

• противооткатный башмак, кирпич из красной глины на крайний случай тоже отлично подойдёт;
• баллонный ключ;
• штатный набор ключей;
• деревянный брусок;
• приличный молоток;
• мощное шило или длинная тонкая отвёртка;
• плоскогубцы, круглогубцы;
• чистая тормозная жидкость или волшебная аэрозольная WD-40.

Собственно, после покупки новых тормозных колодок можно одевать перчатки и приступать к работе.

Демонтаж тормозных барабанов ВАЗ-2112, технология

Сам процесс замены прост и понятен, достаточно просмотреть фото и краткие пояснения и приступать, даже если работа выполняется впервые. Само собой разумеется, что надо обеспечить комфортные условия для работы. По крайней мере, установить машину на ровную поверхность, подложить под передние колеса противооткатные кирпичи и включить первую передачу. Теперь можно срывать болты баллонным ключом.

Далее работаем по простому алгоритму:

1. Устанавливаем домкрат и проверяем, лежит ли противооткатный башмак под передним диагонально противоположным колесом. Если лежит, поднимаем автомобиль на домкрате и снимаем колесо. Видим грязный тормозной барабан.
2. Ослабляем до конца трос ручника. Если этого не сделать, могут быть сложности с демонтажом барабана со ступицы. Дело в том, что барабан может иметь износ с внутренней стороны, на рабочей поверхности и если колодки не отпустить до конца, накладка может цепляться за кромку выработки, мешая тем самым демонтировать барабан. Если трос свободен, продолжаем работу.
3. Для доступа к тормозному механизму необходимо снять барабан, для этого откручиваем направляющие штифты.
4. Руками пытаемся снять барабан, если он не поддаётся, можно слегка простучать молотком по его внутреннему диаметру посадки на ступицу. Если это не поможет, смочить место контакта ступицы и барабана аэрозольной WD-40 или тормозной жидкостью. Должно пройти некоторое время, чтобы магия «вэдэшки» заработала. Теперь несильными ударами со стороны подкрылка выбиваем барабан.
5. Внутренняя рабочая поверхность не должна иметь глубоких царапин, а наличие трещин или сколов, естественно, недопустимо.
6. Когда барабан демонтирован, мы можем оценивать состояние всего тормозного механизма.

Пользуемся случаем и проверяем целостность пыльников на рабочем цилиндре, осматриваем тормозной щит на предмет отсутствия потёков. В идеале под барабаном должно быть сухо и чисто. Пятна тормозной жидкости и потёки могут говорить о неисправности тормозного цилиндра, а их устранение затянет работу на час-другой.

Меняем задние тормозные колодки

Если осмотр показал, что с механизмом всё в порядке, можно приступать к демонтажу непосредственно колодок.

Производитель допускает минимальную толщину накладки в 1,5 мм, тем не менее это критическая толщина. Менять элемент стоит и при толщине около 2-3 мм.

Дальше все просто:

1. Снимаем наконечник с рычага, шплинт, не потеряйте шайбу.
2. Вынимаем рычаг ручного тормоза. Теперь надо снять распорную планку. Её можно снять и позже.
3. Снимаем пружины. Тут придётся поиграться, если под руками нет подходящего инструмента — а это длинная прочная отвёртка или хорошие круглогубцы. Поддеваем пружину за крюк и вынимаем его из отверстия в колодке.
4. Всё, колодки можно снимать. Смотрим, до чего мы довели накладки, чистим тормозной щит от пыли и грязи, ещё раз убеждаемся в том, что рабочий цилиндр не течёт и пыльники в порядке.

Установка новых колодок

Колодки устанавливаются в обратном порядке, но предварительно стоит утопить поршень рабочего цилиндра до упора, иначе впоследствии мы можем не установить тормозной барабан.

Устанавливаем новые колодки, шплинтуем тягу ручника, с помощью отвёртки устанавливаем стяжную пружину, не забыв о распорной планке. Её можно вставить и позже, кто как привык. Контролируем, чтобы трос, точнее его рубашка, не тёрла о движущиеся части. Можно устанавливать тормозной барабан.

Замена колодок ВАЗ 2112

Ну вот теперь, когда колодки куплены, а инструменты подготовлены можно приступать. Меняем колодки тормозные передние ВАЗ 2112!

Снятие старых тормозных колодок

Итак:

• Первым делом зафиксируйте автомобиль на месте. Для этого поставьте его на стояночный тормоз (на ручник), а также подставьте под колеса противооткатные башмаки.
• Теперь при помощи балонника ослабьте крепление колесных болтов одного их передних колес автомобиля.
• Поднимите машину при помощи домкрата.
• Выкрутите колесные болты полностью и снимите колесо.
• Выкрутите руль в такое положение, чтобы было удобно работать с внутренней стороной колеса.
• Как вы уже заметили, тормозной суппорт крепится двумя болтами, зашплинтованными металлическими пластинами.

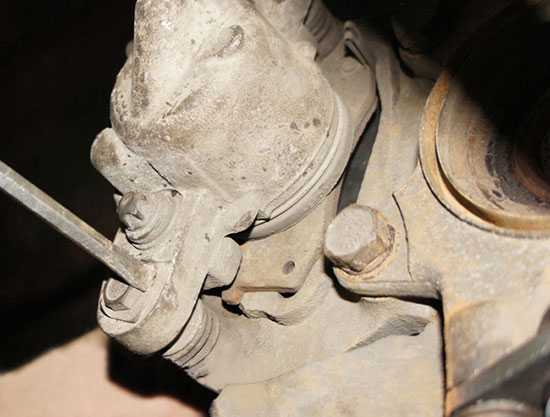

• На нижнем болту при помощи молотка и зубила раскерните металлическую пластину, чтобы обеспечить доступ к болту крепления.
• Головкой или ключом на 13 открутите нижний болт и извлеките его из посадочного места вместе с пластиной-шайбой.

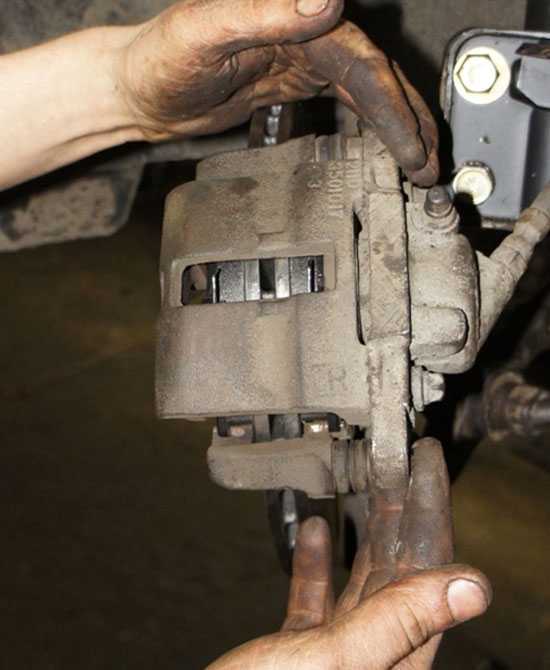

• После чего необходимо откинуть суппорт в сторону верхнего болта.
• Если не удается откинуть суппорт, необходимо немного развести колодки в стороны. Для этого пригодится монтировка.
• Когда суппорт откинут, можно извлечь старые колодки.

Вот, мы и сняли колодки передние тормозные ВАЗ 2112.

Краткая диагностика тормозной системы

• Перед установкой новых колодок необходимо максимально вдавить поршень в тормозной суппорт. Это делается для того, чтобы новые колодки хорошо стали в пазы и на них наделся суппорт.
• Откройте крышку расширительного бачка тормозной системы, чтобы это было сделать легче. Не пугайтесь — оттуда, скорее всего, польется тормозуха.
• Может возникнуть проблема — заклиненный поршень. Если ваш поршень заклинило, то его необходимо менять. Никогда не упускайте это из виду! Ведь без функционирующего поршня не будет тормозить одно колесо вашего автомобиля.
• Другая проблема — покоробленный тормозной диск. Если состояние колодок было запущено хуже крайней степени, тормозной диск мог получить повреждения.
• Если колодки перегревались, тормозной диск могло повести, то есть нарушится его геометрическая форма. Необходима замена диска.
• Если колодки стерлись, диск могло поцарапать. В некоторых случаях диск можно шлифовать, но не сильно — толщина диска не должна существенно меняться. Обычно диск заменяют.
• Если по краю тормозного диска образовалась кромка, легко прощупываемая пальцем — диск подлежит замене!
• Замена диска, конечно не приятная процедура, да и цена на него больше, но это придется делать.

• Проверьте состояние тормозного шланга. Самые уязвимые места тормозных шлангов — это место возле завальцовки. Перегните шланг и посмотрите, нет ли в нем трещин.
• Из трещины не обязательно должна подтекать жидкость. Но если они имеются, лучше будет заменить шланг на новый. Иначе в пути тормозная жидкость может просто вытечь и автомобиль останется без тормозов!

Помните! Не игнорируйте ни один из пунктов, которые находятся выше! Это может стоит жизни.

Установка новых колодок

Итак:

• После того, как тормозная система была доведена до отличного состояния, или после того, как вы в нем убедились, можно устанавливать новые колодки.
• Колодки следует установить в посадочное место точно так же, как стояли старые.
• После чего наденьте на них суппорт. Если он не надевается, значит вы недостаточно вдавили поршень (читайте выше).

Обратите внимание! Пружинки на тормозных колодках должны обеими концами быть внутри суппорта!

• После установки суппорта, его следует закрепить болтом.
• Затяните болт с достаточным усилием и закерните его таким же способом — загните при помощи зубила и молотка шайбу.
• Установите обратно колесо!

После чего проделайте все операции на втором колесе. В принципе, на ВАЗ 2112 передние тормозные колодки мы поменяли. Не забудьте перед тем, как выезжать из гаража, нажать пару раз на педаль тормоза. Итак, теперь вы можете своими руками поменять тормозные колодки. Не все понятно? Посмотрите детальное описание процесса в приложенном видео. Берегите себя и автомобиль!

Источники

• http://zarulemvaz.ru/instrukciya-po-zamene-tormoznyx-diskov-na-vaz-2110/
• http://masteravaza.ru/tormoza/tormoznye-kolodki/zamena-perednih-tormoznyh-kolodok-vaz-2112-1078

Как заменить задние тормозные колодки на ВАЗ 2110-ВАЗ 2112?

Снятие: 1) В начале снимите одно из задних колёс с автомобиля (Как снять колесо, читайте в статье: «Правильная замена колёс на современных автомобилях»), затем какой ни будь металлической щёткой зачистите от ржавчины и грязи тормозной барабан и переходите к его снятию, для этого выкрутите гаечным ключом два направляющих штифта (Оба указаны стрелкой) и при помощи специального съёмника, снимите тормозной барабан с автомобиля, если такого съёмника у вас нет, тогда запаситесь двумя болтами М8 с длинною резьбовой части 60-70 мм и равномерно закрутите их при помощи гаечного ключа как это показано на маленьком фото, тем самым барабан сам спрессуется со ступицы и тем самым полностью снимется с автомобиля.

Примечание! На самом деле способов очень много снять барабан, можно при помощи того же самого молотка, просто взять нужно ещё деревянную проставку и через неё сбивать барабан ударяя по нему для этого с обратной стороны, но в этом случае есть вероятность повредить его, вообще самый хороший и самый гуманный способ это болтами его или съёмником снять, поэтому если есть возможность, то так и делайте, чтобы операция легче производилась, WD-40 ещё по брызгайте на то место где барабан со ступицей соединяется, обычно он там и закисает кстати!

2) Теперь когда барабан снять, от вас требуется свести между собой (Друг к другу) тормозные колодки, это делается с помощью двух ломов или лучше монтажных лопаток, как только колодки до упора сойдутся вместе, можете идти дальше и запомнить одну вещь, не в коем случае не нажимайте на педаль тормоза, а то поршни выдавятся из рабочего цилиндра и их либо вставлять придётся (Жидкость тормозная в этом случае ещё польётся), либо цилиндр менять на новый будет нужно, что касаемо по тормозным колодкам, чтобы их снять, при помощи пассатижей отогните красной стрелкой показанную пружину и снимите её с колодки (Она её держит, можно ещё отвёрткой запастись кстати), затем плоскогубцами нижнюю пружину снимите (см. маленькое фото) которая скрепляет внизу между собой колодки и можете переходить к их снятию, в начале снимается передняя, при этом вывести её ещё из пружины которая указана синей стрелкой придётся, для этого за нижнюю часть колодки возьмите и проверните саму колодку, тем самым она пойдёт на изгиб и сама вынется из этой пружины.

3) И в завершение переходите к снятию задней колодки, для этого снимите точно такую же пружину как и в случае с передней колодкой (Указана красной стрелкой, задняя колодка на фото уже снята) с колодки которая эту колодку и крепит (Она спрятана под рычагом, её очень удобно плоскогубцы с тонкими изогнутыми губками снимать) и можете колодку снимать с тормозного механизма, когда задняя колодка будет снята, выньте стопор из отверстия в который он входит (см. маленькое фото) и после чего снимите распорный рычаг и осевой палец который стопор стопорил и перенесите их на новые задние колодки.

Установка: Установка новых задних тормозных колодок осуществляется в обратном порядке снятию, при этом осмотрите ещё и тормозной цилиндр (Указан стрелкой) по всем его сторонам, тормозная жидкость из него не в коем случае не должна будет литься, если льётся или если цилиндр деформирован, то в таком случае замените его (О том как его поменять, читайте в статье: «Замена тормозного цилиндра на ВАЗ»), после проверки, собирайте всё и когда всё будет собрано, нажмите перед выездом на дорогу раза три, четыре на педаль тормоза и отрегулируйте ручник чтобы он удерживал машину стойко на уклоне в 23% и щелчков было при его поднятии, миним 2 и максимум 4, не более и не менее этого.

Дополнительный видео-ролик: Ниже приведён ролик, в котором осуществляется замена задних тормозных колодок, просмотрите его если что то не поняли, да и вообще, дополнительная информация не будет лишней.

Устройство

Прежде чем производить разбор, необходимо знать устройство системы торможения. На ВАЗ 2110 – гидравлические тормоза с распределением контуров. Один контур – передний правый и задний левый механизмы, второй контур – по диагонали.

В гидропривод включен (также двухконтурный) регулятор давления. С его помощью осуществляется регулировка давления тормозной жидкости, на задние тормозные системы. Именно через регулятор жидкость поступает на оба задних механизма.

Схема гидропривода тормозов

Регулировка осуществляется через четыре камеры. Их устройство таково: две соединяются с главным цилиндром, и две, соответственно, с обоими цилиндрами задних тормозов.

Для качественного торможения необходимо, чтобы вся система работала слаженно, была правильная регулировка и надежные механизмы.

Инструмент

Для работы нам пригодится такой набор инструментов:

• слесарный молоток;
• резиновый рихтовочный молоток или деревянная проставка;
• стальной стержень с крюком на конце для снятия и установки пружин;
• монтировка;

• стандартный набор инструмента и проникающая смазка.

Алгоритм работы

Если все это есть под руками, включая новые колодки, приступаем к работе:

1. Ставим автомобиль на подъёмник или смотровую яму, срываем колёсные болты.
2. Вывешиваем одну сторону на домкрате, если мы работаем на яме.

3. Снимаем колесо.

4. Максимально ослабляем трос ручника.

5. Демонтаж тормозного барабана может пройти не так гладко, как хотелось бы. Во-первых, барабан может сильно прикипеть к ступице по посадочному радиусу, а во-вторых, выработка барабана с внутренней стороны образует бортик, который может упираться в старые колодки. В идеале мы просто выкручиваем две шпильки ключом на 12 и снимаем барабан.

   Но если он не поддаётся, спускаемся под машину и постукиваем по периметру барабана резиновым или деревянным молотком. Не получается, обильно наносим проникающую смазку на место посадки барабана на ступицу, ждём 5–10 минут и повторяем процедуру. Можно взять более тяжёлый молоток, но бить им прямо по барабану нельзя, он расколется. Ударяем по нему через деревянную проставку, равномерно прокручивая.

6. Снимаем стяжные пружины. Применяем или длинную отвёртку, плоскогубцы, или стержень с крючком.

7. Поддеваем отвёрткой направляющую пружину.

8. Снимаем распорную планку.

9. Отсоединяем рычаг привода ручника от троса.

10. Снимаем колодки.

Осматриваем колодки и тормозной механизм на предмет поломок, утечек и т.д.

После демонтажа

Обратите внимание на состояние тормозного цилиндра и пыльников

• Смотрим на уровень тормозной жидкости, если бачок полный, отбираем небольшое количество шприцем.
• Снимаем со старой колодки рычаг привода ручника и устанавливаем его на новую.

Установка новых колодок проводится в обратном порядке, но во время установки необходимо максимально утопить поршни рабочего цилиндра. Это можно сделать монтировкой, уперев её в бортик тормозного щитка и новую колодку. Не забываем после установки отрегулировать натяжение троса ручного тормоза.
