Замена ручника ваз 21124

Замена троса

Для работы понадобятся, рожковый ключ «на 10», смазка WD-40, набор отверток, рожковый и накидной ключи «на 13». Смотровая яма и домкрат должны присутствовать в гараже или боксе. Замена троса осуществляется следующим образом:

1. ВАЗ 2110 необходимо снять со стояночного тормоза – для этого следует до упора опустить ручник в пол. Необходимо проследить, чтобы система удерживания ВАЗ 2110 была активирована;

   Снимите глушитель с подушек подвесок и резонатор с задней подушки

2. Следующий шаг – снятие тормозного барабана с обоих задних колес;
3. Далее нужно будет добраться до уравнителя. Это самый сложный этап, автомобилисту необходимо демонтировать глушитель и достать резонатор, расположенный в задней части «ходовой». Далее нужно отвести вниз выхлопную трубу;
4. Теперь Вам придется подлезть под машину и открутить регулирующие элементы (гайки), после чего уравнивать можно будет демонтировать;
5. Из управления нужно достать наконечник;
6. Также на кузове автомобиля есть кронштейн, на котором стоит наконечник;

   Выньте наконечник оболочки троса из кронштейна на кузове

7. Ручной тормоз зажат специальными скобами – их следует отогнуть, но при этом не повредить;
8. Далее необходимо отсоединить наконечник, предварительно демонтировав тормозную колодку;

   Сняв заднюю тормозную колодку, отсоедините наконечник троса от рычага

9. Добравшись до балки заднего моста, следует удалить последние крепления ручника – гайки. Готово, привода можно извлечь. Замена троса выполняется в обратном порядке.

Демонтаж и замена

Перепутать трос от ручника с чем-либо другим под днищем вашего ВАЗ 2114 сложно, что существенно упрощает процедуру ремонта и замены.

Демонтажные работы

Приведем подробную инструкцию по замене, а дополнительно советуем посмотреть видео.

1. Советуем заранее привести автомобиль в порядок с точки зрения чистоты. Так вам будет проще отыскать все гайки и крепежи.
2. Дополнительно гайки обработайте с помощью всемогущего средства WD40. Так вам будет намного проще открутить порой прикипающие и ржавеющие гайки.
3. Поставьте рычаг ручника до упора вниз.
4. Начните с регулировочной гайки и контргайки, которыми вы не так давно пытались натянуть ослабший трос. В данной ситуации следует ослабить гайки и вынуть их с тяги ручника.
5. Извлеките шайбы и уравнитель троса. Хотя это можно сделать и после того, как вы поднимите автомобиль на домкрате. Но обязательно перед тем как снимать колеса.
6. Поднимите заднюю часть автомобиля с помощью домкрата, открутите болты колес и снимите их.
7. Постучите по стопорным шпилькам тормозных барабанов. Это позволить их снять с тормозных колодок.
8. Снимите колодку.
9. От уравнителя теперь нужно отсоединить наконечники двух тросиков. Фиксаторы извлекаются со своих мест самыми простыми плоскогубцами, так что не заморачивайтесь.

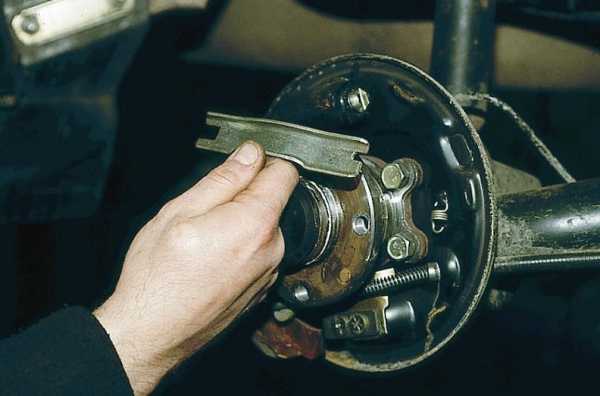

10. На сдвинутом распорном рычаге имеются крючки, с которых снимается петля троса.
11. Оболочку троса нужно демонтировать со всей подвески задней части авто. Для этого предварительно откручиваются крепежные болты.
12. Вытягивайте трос из отверстий через тормозные щитки.
13. От старого троса мы избавились, потому остается только вернуть на место старого новый элемент. Процедура выполняется четко в обратной последовательности.
14. Проденьте новые тросы в шайбы и зацепите петли. Можно дополнительно сделать бобышек — это специальный зажимчик, который позволяет еще крепче зафиксировать трос.
15. Соберите всю разобранную конструкцию колеса.
16. Проложите трос по подвеске через оболочку, и закрепите болты.
17. Подтяните ручник в салоне.
18. Проверьте правильность натяжения и работы нового ручного тормоза, а точнее тросика.

Не редко из-за стояночного тормоза возникает неприятный скрип сзади. Меняя тросик, вы можете одновременно избавиться от этой проблемы. Для этого под крепежи троса на рамах кузова устанавливаются резиновые уплотнители.

Проверка работоспособности

Выполнив замену тросика, проверьте его в работе.

• Установите машину на пригорке и включите ручник. Если автомобиль начинает скатываться, новый трос нуждается в регулировке.
• Ослабьте контргайку стояночного тормоза в ручнике, а регулировочную гайку закрутите, после чего потяните с помощью рычага трос.
• Оптимальный ход рычага должен включать 2-4 такта. Если так и получилось, затяните контргайку и проверьте ее раз.
• Заезжаем на пригорок, включаем ручник. Теперь авто точно должно уверенно стоять на месте. Разве что трос оказался поддельным или на этапе сборке была допущена ошибка.

Перед заморозками рекомендуется смазывать тросик стояночника, что позволит существенно продлить срок службы. Под действием отрицательных температур трос быстрее разрушается. Смазывать следует наконечники, ось и тягу уравнителя.

Подтяжка и замена тросика ручника — задача не из сложных. Даже при отсутствии богатого опыта в работе с автомобилем вам удастся выполнить эту работу.

Но если вы не уверены в собственных силах или попросту нет времени самостоятельно заниматься подобными вещами, обращайтесь на СТО. Подтяжка обойдется примерно в 500-700 рублей, а вот за замену попросят минимум 1500 рублей.

 Загрузка …

Замена троса ручного тормоза

1. Убедитесь, что машина стоит не на ручнике. Если это так, опустите его.

Чтобы обеспечить себе безопасность и предотвратить откат машины, поставьте ее на скорость и под передние колеса положите противо-откаты. 2. Далее срываем колесные болты баллонным ключом против часовой стрелки, «домкратим» машину и снимаем любое из задних колес.

3. Выкручиваем два барабанных болта и ими, путем вкручивания в специальные отверстия в барабане, снимаем его.

4. Плоскогубцами снимаем верхнюю и нижнюю пружины, ослабляя тем самым колодки, получая доступ к внутренним пружинам, отодвинув которые, беспрепятственно снимаем колодки.

5. Выдергиваем тросик из тормозного щита.

6. Ослабляем держатель троса на балке и вытягиваем из него тросик.

7. Отодвигаем резонатор (глушитель) в сторону рукой, если не получается, снимаем глушитель.

8. Ослабляем гайки натяжителя ручника (1,8). Снимаем с крепления (4) и рычага (3).

9. Вытягиваем рубашку тросика из уравнителя и вытаскиваем тросик из тяги.

С другим колесом делаем тоже самое. Собираем в обратной последовательности.

Демонтаж суппорта на ВАЗ-2110 своими руками

Весьма простая конструкция изделия и тривиальность процесса его демонтажа позволяет производить ремонт и обслуживание даже начинающему автомобилисту. Если вы будете внимательно следовать нижеизложенным рекомендациям — у вас едва ли возникнут трудности на любом из этапов процесса. Вы сэкономите приличные деньги, затраченные на поездку в СТО, и немалое количество времени, ведь сроки обслуживания соизмеримы со временем, необходимым для поездки в мастерскую.

Последовательность демонтажа изделия следующая:

1. Первым делом стоит приподнять машину домкратом и снять колесо. Для подстраховки далее его можно положить под днище авто в случае выхода из строя домкрата;

1. На ВАЗ 2112 суппорт крепится к кронштейну при помощи двух болтов М17, которые вам следует открутить. Чтобы сорвать болты, возможно, понадобится проникающая смазка;

1. Если необходимо заменить суппорт ВАЗ либо провести комплексный его ремонт — откручиваете изделие от тормозного шланга. Наконечник шланга закупориваете и можно приступить к дальнейшей разборке изделия.

Какой трос выбрать

При выборе любой детали автомобиля, в первую очередь необходимо руководствоваться её совместимостью с конкретно вашей маркой. Очевидно, что тросик от Chevrolet к «жигулям» не подойдет. Но бывают случаи, когда люди приобретают и не подходящие тросы.

В нашем случае перепутать что-либо трудно. Трос ручника ВАЗ 2114, точно такой же, как и у аналогичных моделей отечественного производителя. Его можно найти в любом магазине автозапчастей. Производят тросики несколько производителей, и все как правило одного качества. Оно и понятно, деталь то не сложная.

При выборе никаких проблем возникнуть не должно. Цены вполне адекватные и разницы особой нет. Единственное что стоит сделать, так это прочитать на упаковке о совместимости с вашим авто, на всякий случай.

Выполнив все инструкции, вы собственноручно можете заменить тросик ручника на автомобилях ВАЗ. Проделывать это придется довольно часто, ввиду особенностей конструкции тормозной системы и её недолговечности. Обладать такими навыками всегда полезно. Теперь вы знаете, как поменять трос ручника на ваз 2114.

Ручник играет крайне важную роль в обеспечении безопасности при вождении. Этот элемент тормозной системы служит не только для предотвращения переката припаркованного автомобиля, но и может помочь избежать дорожно-транспортное происшествие. Именно поэтому необходимо всегда следить за исправностью всей его системы. Сейчас попробуем разобраться в том, как подтянуть ручник.

Натяжение

Итак, разобравшись в схеме, можно приступать к процедуре подтяжки тросиков ручного тормоза.

Натяжка

Процедура натяжения выглядит следующим образом.

• Установите автомобиль на эстакаде или яме. При отсутствии гаража и возможность или желании провести процедуру на СТО, воспользуйтесь домкратом. На домкрате поднимается задняя часть автомобиля. Самый крайний вариант — бордюр, на который загоняется автомобиль и вам остается только залезть под него.
• Включите на коробке передач первую скорость и поставьте машину на ручник, потянув рычаг вверх.
• Идеальное количество щелчков хода ручного тормоза составляет от 2 до 5. Если их меньше или больше, легче предпринять соответствующие меры по натяжению троса.
• Если щелчков меньше 2, тогда трос надо будет удлинить. Если же щелчков больше пяти, тогда тросики укорачиваются.
• Удлинение троса — это его расслабление. Для этого откручивается контргайка. При затяжке троса контргайку нужно наоборот закручивать.
• Прежде чем приступить к поиску необходимой гайки на днище автомобиля, до упора отпустите рычаг ручного тормоза.
• Возьмите с собой под автомобиль для ключа на 13 миллиметров и отправляйтесь вниз.
• Отыщите уравнитель троса натяжения ручного тормоза. Это тот самый элемент, от которого основной трос ручника делится на два тросика.
• В некоторых случаях получить доступ к уравнителю просто так не получится, поскольку мешают держатели глушителя, выполненные из резины. В такой ситуации их лучше снять. Сделать это не сложно, зато работать с ручником будет намного легче.
• Теперь перед вами есть две гайки. Одна простая гайка, а вторая — контргайка. Имея в руках два ключа, первым зафиксируйте гайку, а вторым начинайте откручивать или закручивать контрирующую гайку. Будьте внимательными и следите, чтобы гайка не начала проворачиваться.
• Учитывая состояние ручного тормоза и необходимость ослабить или натянуть рычаг, крутим контргайку в соответствующую сторону. Не забывайте, какое количество щелчков является оптимальным.
• Закрутите или открутите контргайку, получив необходимую степень натяжения.

Процедура замены неисправного троса ручного тормоза на ВАЗ 2114

Поставив авто на эстакаду или смотровую яму, нужно отпустить рычаг «ручника» до упора и зафиксировать колеса при помощи башмаков. Не помешает демонтаж банки глушителя – так работа значительно упростится. Далее процесс выполняется по следующей схеме:

• Открутить регулировочную и контрирующую гайку при помощи ключей на «13» и снять их со штока.
• Ослабить баллонным ключом колесные болты, поддомкратить заднюю часть авто и снять задние колеса.
• При помощи молотка и деревянной наставки или длинных болтов снять тормозные барабаны, сбить стопорные шпильки.
• Снять тормозные колодки.
• Отсоединить от уравнителя наконечники тросиков, при помощи пассатижей вынуть фиксаторы.
• Перед заменой неисправных тросов ручного тормоза нужно снять с распорного рычага петли обоих тросиков.
• Отвинтив болт крепления, снять тросовую оболочку с задней подвески.
• Вытянуть тросовый механизм из отверстий в тормозных щитках.
• Установить новый элемент в обратной последовательности, предварительно протянув его через шайбы и петли на крючках рычага.

В случае когда оболочка устройства имеет повреждения, ее необходимо обязательно поменять. Так как конструкция стояночного тормоза на ВАЗ 2114 подразумевает использование двух тросиков, то независимо от их состояния нужно менять оба.

Бывает, что детали крепления подвергаются коррозии и не подлежат дальнейшему использованию. В таком случае в качестве фиксаторов оправдано использование пластиковых хомутов. Осталось проверить работоспособность системы, установив машину на уклон и затянув «ручник». Если она катится, то нужно откорректировать натяжение тросового механизма.

Если регулировка не помогла

Случаев, когда регулировка стояночного тормоза не дала никакого эффекта, не так много. Тем не менее, это не повод отчаиваться.

Не исключено, что трос ручного тормоза оборвался. Это редкое явление, но нужно рассматривать все варианты. Особенно, если ваш ВАЗ 2110 не первой свежести. Кстати, на более новых моделях тросик тоже рвется, если автомобиль эксплуатируется очень интенсивно. На подобные нагрузки тормозная система попросту не рассчитана.

Схема устройства

Можно привести несколько ситуаций, при которых требуется обязательно заменить трос стояночного тормоза:

1. Трос оборвался;
2. Наконечники дали слабину;
3. Нити троса имеют растягивания, которые с течением времени могут превратиться в полноценный разрыв;
4. Трос с трудом перемещается внутри оболочки даже после обильной смазки.

Замена

Процесс более длительный, чем регулировка, но не намного сложнее. Потому справиться с задачей можно в собственном гараже с подъемником или смотровой ямой.

Есть одно важное условие — вам потребуется помощник. Его задача будет заключаться в сильном натягивании троса, что позволит грамотно установить уравнитель

Последовательность работ по замене тросика выглядит следующим образом:

1. Опустите рычаг ручного тормоза максимально вниз;
2. Снимите тормозной диск с колеса, где проводится замена элемента;
3. Снимите с подушек подвесок глушитель, а с задней подвески — резонатор;
4. Опустите вниз выхлопную систему;
5. Демонтируйте регулировочную гайку и контргайку;
6. Снимите уравнитель;
7. Теперь извлеките из уравнителя наконечники троса;
8. Достаньте наконечник оболочки уравнителя из кронштейна, который располагается на кузове автомобиля;
9. Отогните скобки, которые крепят трос;
10. Снимите сзади тормозную колодку и демонтируйте наконечник троса от рычага;
11. Несколько ослабьте гайку, с помощью которой крепится держатель троса на заднем мосту;
12. Извлеките трос из держателя, потом из кронштейна, после чего достаньте через тормозной шип;
13. Поставьте на новое место новый трос и выполните процедуру сборки, следуя в обратной последовательности указанных процессов;
14. Убедитесь, что тросы в кронштейне обязательно располагаются накрест;
15. Завершив установку нового элемента, выполните регулировку ручного тормоза.

Как видите, задача действительно имеет определенные нюансы, но ничего сложного из себя не представляет, если иметь некоторый опыт и опираться на руководство по эксплуатации ВАЗ 2110. Как правило, там все прописано.

Не лишним будет дополнить свои навыки и знания видеоуроками или консультацией у знакомого со станции технического обслуживания. Но если в собственных силах вы не уверены, рисковать и проводить замену троса ручника самому не стоит. Лучше потратить больше денег, но поручить работу специалистам.
