Альбом схем электрических соединений 21214/2131

Тюнинг

Так же у владельцев Шевроле Нива есть способ разнообразить внешний вид своего автомобиля. Это можно сделать как при помощи установки фар нового образца, так и модернизировав существующие.

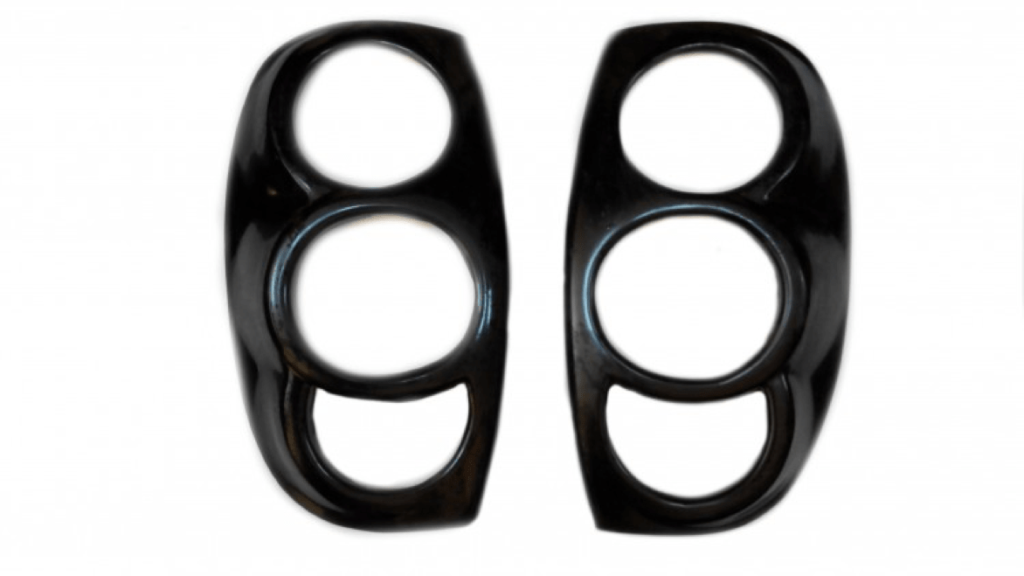

Модернизация представляет собой установку специальных накладок для заднего фонаря. Они могут быть сделаны как из пластика, так и из акрила. Лучше использовать пластиковый, поскольку не смотря на более высокую цену они обладают преимуществами:

Не боятся низких температур
защищают стекло от повреждений
отличаются стойкостью к хим. веществам – можно покрасить в цвет кузова.

Установка фар нового образца – более дорогостоящая процедура, но помимо внешнего вида она способна придать автомобилю больше функциональности. Использование других материалов позволило создать их более яркими.

https://youtube.com/watch?v=gVRdz1dH6aA

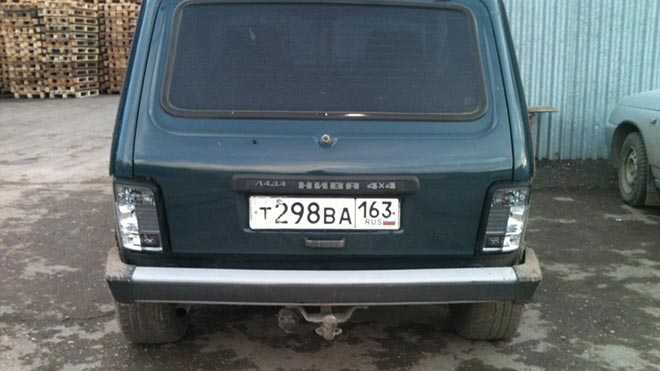

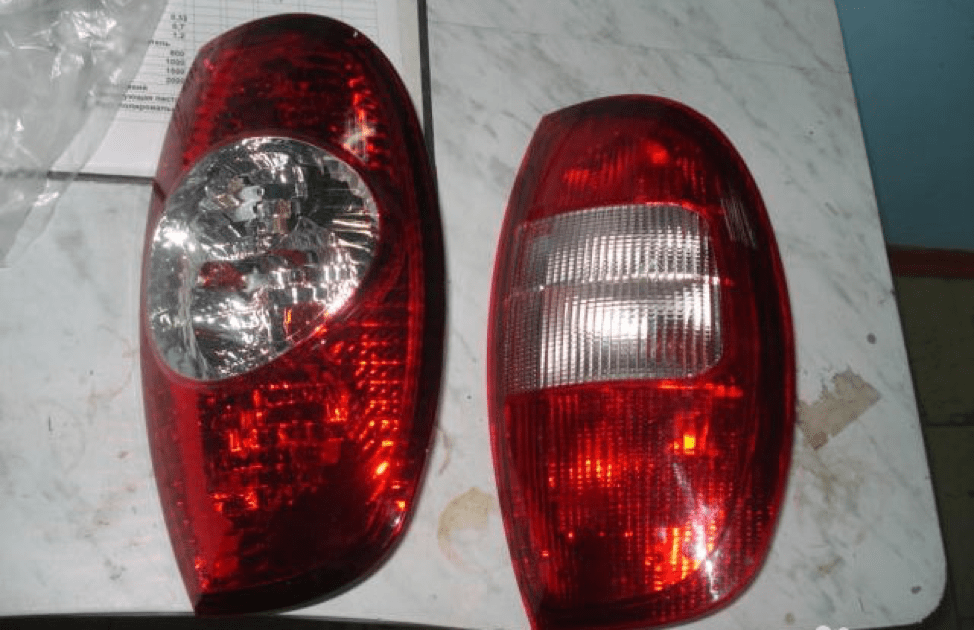

Меняем задние фонари Нива Шевроле

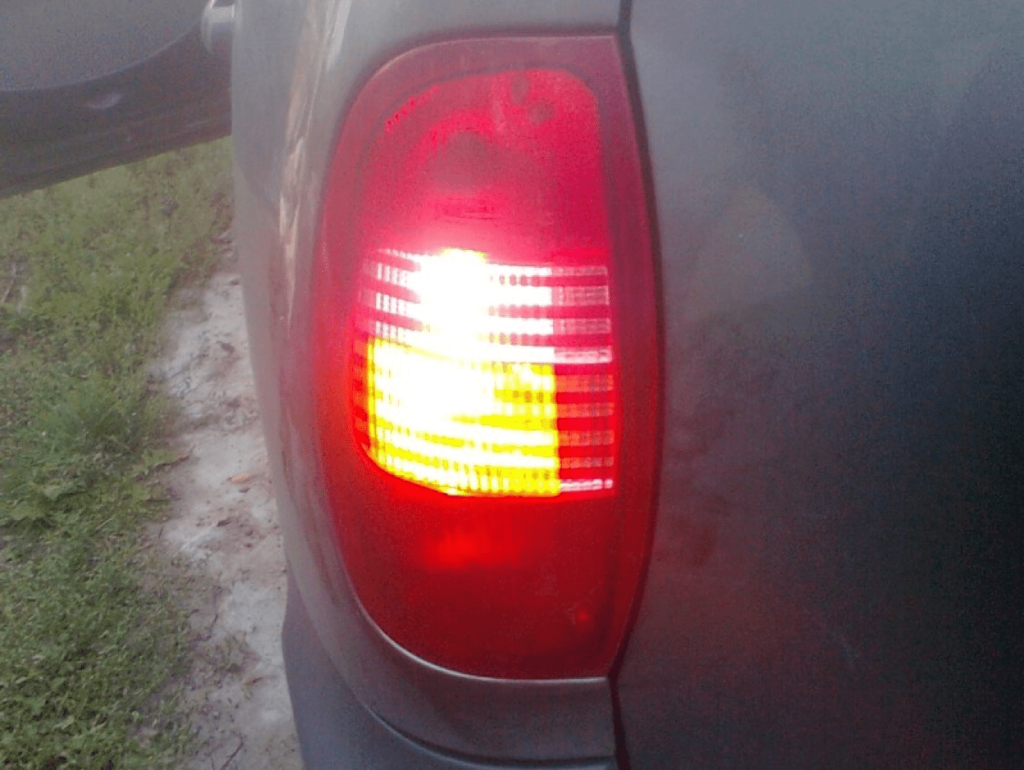

Каждый автомобиль должен комплектоваться задними фонарями. Это необходимо для безопасности участников дорожного движения, чтобы предупреждать едущих сзади о своих маневрах, иметь возможность подсветки заднего хода. Со временем данные элементы совершенствуются и на данный момент уже доступны задние фонари Нива Шевроле нового образца.

В фонарь встроено несколько ламп, каждая из которых выполняет определенную информационную функцию:

предупреждение о торможении
указатели поворота
подсветка движения задним ходом
габариты для обозначения транспортного средства в темное время суток.

Эта информация считывается в основном водителями, которые едут сзади, но для автовладельцев данная деталь так же является и важной частью экстерьера. Поэтому левый и задний правый фонарь Нива Шевроле стараются заменить на детали нового образца, которые имеют не только новый дизайн, но и улучшенную систему распределения пучка света за счет измененной поверхности

Фонари имеют одинаковую конструкцию. В отличие от другого внедорожника, нивы 4х4 они неразборные, к пластиковому основанию при помощи специального клея нанесены стекла, окрашенные в соответствующие их назначению цвета. Клей является довольно прочным, поэтому конструкция фар считается неразборной

Поэтому важно следить за тем, чтобы лампу были установлены правильно, иначе через технологические отверстия внутрь может попасть грязь, вычистить которую будет проблематично. Внутри установлены рассеиватели и световозвращательные элементы

В основании размещены патроны для установки ламп.

Светодиодные черные задние фонари на Ладу Ниву Тюн-Авто ,с бегающим повторителем, ВАЗ 21213, 21214, 2131

Удобные способы оплаты

Скидки постоянным клиентам

Возврат и обмен товара

Светодиодные черные задние фонари Тюн-Авто с бегающим повторителем на Лада Нива 21213, 21214, 2131

Задние LED фонари на Ниву Тюн-Авто выполнены в Х-стиле на основе дизайна современных автомобилей LADA. Качественная тюнинг деталь гарантирует простую установку и беспроблемную эксплуатацию.

Сделано в России.

Обратите внимание! Для полноценной работы бегающего поворотника, необходимо отдельно приобрести реле для диодных повторителей. Комплект: 2 фонаря (левый и правый), уплотнитель

Комплект: 2 фонаря (левый и правый), уплотнитель

Производитель: Тюн-Авто (Россия)

Применяемость:

Для Вашего удобства у нас существуют различные способы доставки и оплаты товара:

Порядок отгрузки в регионы РФ.

Оформляете заказ через сайт или по телефону.
Менеджер связывается с Вами по телефону и уточняет детали заказа и способ оплаты.
Вы оплачиваете счет через банк, после прихода денег на наш расчетный счет (как правило 1-3 дня после оплаты товара), при оплате через системы электронных денег (зачисление средств происходит в течении дня) мы доставляем товар до транспортной компании.

Способы оплаты:

1. Оплата на карту Visa СберБанк.

1.Почта России

Расчет стоимости доставки (город отправления Тольятти)Отслеживание посылки по трек-номеруСрок доставки от 3 до 12 дней, по всей России.

2. Курьерской службой Почты России EMS

Срок доставки от 4 до 10 дней, по всей России, дороже на 100% чем почтой.

3. Первым классом Почты России.

Срок доставки от 3 до 10 дней, по всей России, дороже на 50% чем почтой.

4.Транспортная Компания

Срок доставки до 10 дней, по всей России, только в крупные города. Габаритные посылки выгоднее на 50% чем почтой.

5. Доставка курьером по г.Тольятти

Срок доставки от 1ч до 12 по г.Тольятти. Стоимость 100-150р в зависимости от района.

Оптика Лада Нива 4х4

Оригинальные светодиодные (led) подфарники Тюн-Авто с ДХО и динамическим поворотником на Лада 4х4 Нива

Тюнинг фонари черные на Лада Нива 4х4

Подфарники нового образца белый поворотник на Лада Нива 4х4

Фары с неоновыми ДХО, тонированные для Лада 4х4 Нива, ВАЗ 2101, 2102

Тюнинг фонари красные для Лада Нива 4х4

Ободок фары для Лада 4х4 Нива

Повторители поворотов белые для Лада Нива 4х4

Подфарники нового образца оранжевый поворотник на Лада Нива 4х4

Светодиодные красные задние фонари Тюн-Авто с бегающим повторителем на Лада Нива 4х4, Нива Урбан

Фары с неоновыми ДХО хромированные на Лада Нива 4х4, ВАЗ 2101, 2102

Светодиодные черные задние фонари Тюн-Авто с бегающим повторителем на Лада Нива 4х4, Нива Урбан

Тюнинг фонари прозрачные на Лада Нива 4х4

Фара (стекло+отражатель) Освар белый на ВАЗ 2101, 2102, Лада Нива 4х4

ПТФ Тюн-Авто на Лада Веста, Икс Рей, Гранта 2, Нива Урбан, Рено

Проводка для подключения противотуманных фар (ПТФ) на Лада Нива 4х4

Диодные подфарники с бегающим поворотником и ДХО на Лада 4х4 Нива (аналог)

Подфарники dlaa с диодными поворотниками и ДХО темный хром на Лада Нива 21213, 21214, 2131

Фары с диодными ДХО, хромированный отражатель для Лада Нива 4х4

Отечественные джипы «Нива» и ее более современная версия, разработанная совместно с «Шевроле» прекрасно показывают себя в условиях города и не только! Известная всем ВАЗ-2121 (и ВАЗ-2131), сейчас машина называется LADA 4×4, выпускающаяся с 1977 года, известна всем своим незамысловатым дизайном. Ее круглые фары напоминают нам об ушедшей эпохе. Тем не менее, автомобили тех времен зарекомендовали себя как особенно надежные и изредка встречаются на дорогах до сих пор.

Автомобиль настолько популярен во всем мире, что автоклуб владельцев и ценителей «Нивы» есть даже в Великобритании. Удивительно! Казалось бы, уже давно использующиеся дизайн и «начинка» этой «красотки» не способны конкурировать с современными авто, которые к слову, обновляются каждые 3-5 лет. Однако, «Лада 4х4» пользуется огромной популярностью. Что интересно, ее иногда сравнивают даже с гораздо более молодыми авто, правда, большинство из них уже перестали выпускаться. Это АМС Eagle, Dacia 10, Subaru Leone и Suzuki Vitara – единственная из них, которая еще продолжает производится.

Продолжение «Нивы» это ВАЗ-2123, которая из-за финансовых сложностей так и не стала крупносерийной машиной. В 2002 году на ее основе начинается выпуск Chevrolet Niva, которая была особенно популярна в «нулевые» и дважды становилась победителем премии «Внедорожник года» в разных номинациях.

Дизайн первых ВАЗ-2121 и ВАЗ-2131 обычно дополняется:

расширенными арками-брызговиками
внедорожными колесами
кенгурятниками.

Так же во внешний облик «Лада 4х4» добавляется альтернативная оптика. Ее существует огромное количество, современный тренд на светодиодные лампы не обошел «Ниву» стороной. Круглые ангельские глазки отлично подходят для фар 4×4 и успешно используются как ДХО. Так же в фарах найдется место и для биксеноновых линз! Задние фонари также подлежат различному тюнингу. Простота конструкции LADA 4×4 позволяет без труда установить альтернативную оптику. Еще одним плюсом становится невысокая стоимость тюнинговой оптики для любой «Нивы». Будь то ВАЗ-2121, 2329, 2131 и даже Марш-1!

Задние фары

Беспроблемная установка задней оптики возможна только при выборе заводского варианта. Какие-либо аналогичные решения чаще всего оказываются больше или меньше по размеру. При покупке задних фонарей Нивы стоит ориентироваться на продукцию следующих производителей:

ОСВАР, ДААЗ. Компании — поставщики «АвтоВАЗа», а реализуемые ими расходники отличаются оптимальной яркостью.
ProSport — хрустальные фары, формирующие яркое освещение дорожного полотна за счет конфигурации стекла.

Поменять задние фонари можно в такой последовательности:

Вынуть колодку проводов.
Открутить несколько гаек «на 8» изнутри.
Повторить манипуляцию снаружи.
Освободившуюся оптику потянуть на себя.
Вынуть из корпуса фары лампы, надавив на них и повернув против часовой стрелки.
Заменить фары на новые и установить в обратной последовательности.

При замене оптики на Ниве стоит соблюдать требования Основных положений по допуску транспортных средств к эксплуатации.

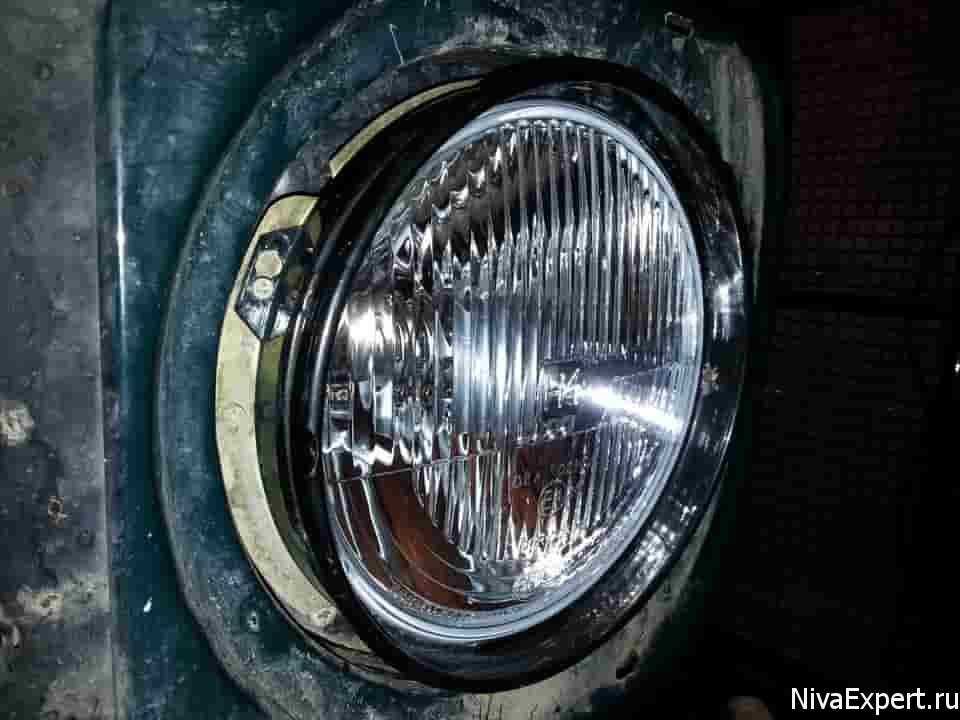

Передние фары

Передняя оптика представлена 4 основными образцами, способными заменить старые фары на ниве. Использование отечественных продуктов Освар и Автосвет улучшит ситуацию с освещением лишь на время. 1) Hella – в отличие от стандартных образцов, имеют улучшенную прозрачность стеклянного элемента, а также резиновый уплотнитель, эффективный против грязи. Цоколь — H4 для галогеновых ламп. Артикул — 1A6 002 395-031.

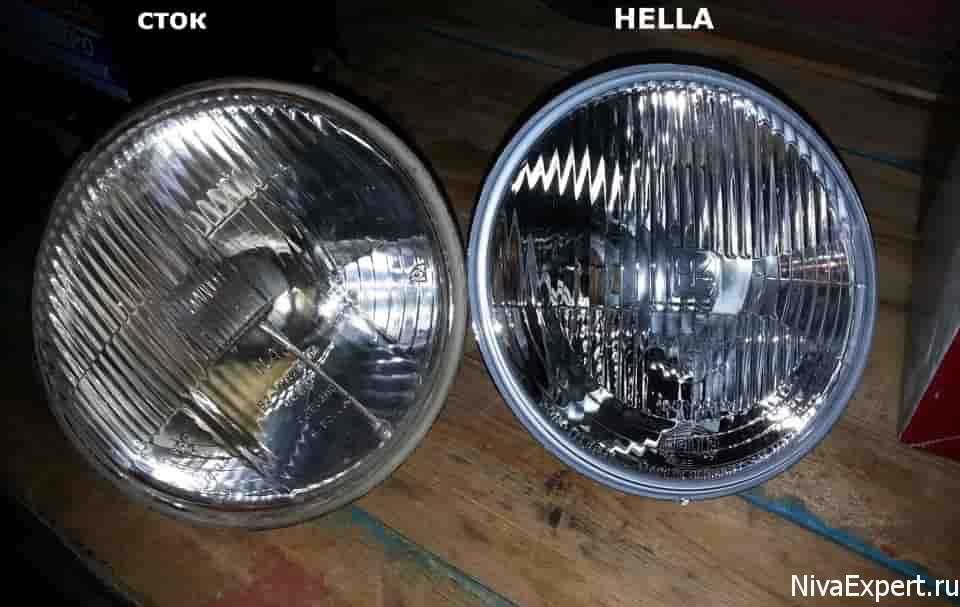

2) Bosch – имеет аналогичные, что и Hella, параметры, однако несколько уступает по качеству светового пятна. Редко запотевают, устанавливаются на место штатных без доработок. Используются с галогеновыми лампами. Относительный минус – ощутимая цена около 1500-2000 руб. за штуку. Артикул — 0 301 600 107.

3) Wessem – гидрозащищенная оптика, создающая четкую область свет/тьма даже с лампами стандартной мощности.

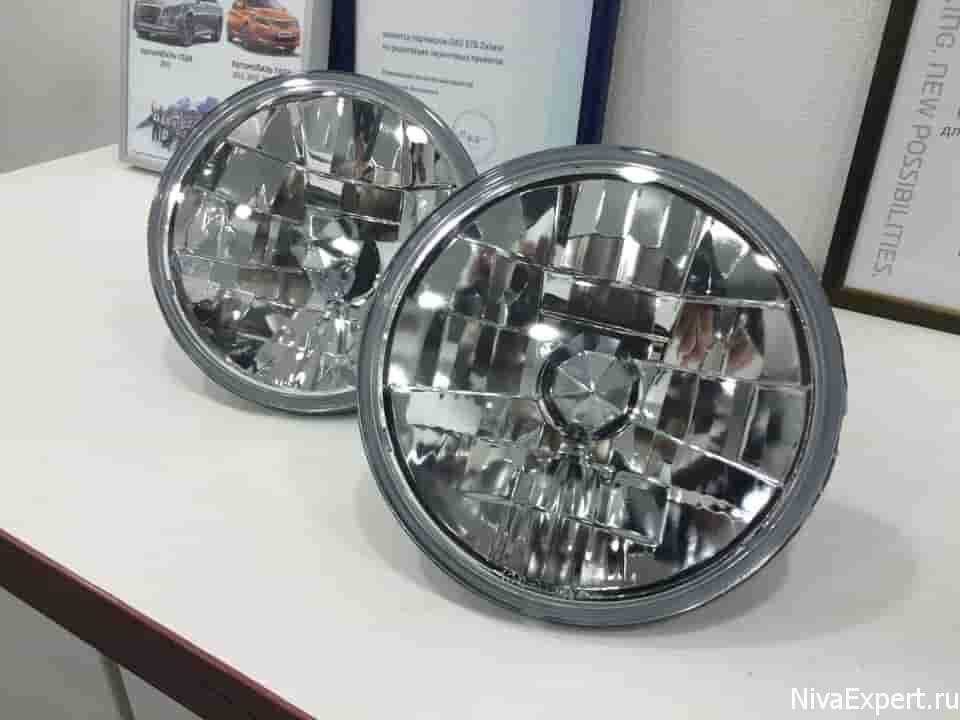

4) DEPO – кроме привлекательного вида, хрустальные фары обладают равномерной областью освещения за счет отражающего колпачка, в меру устойчивы к воде, не запотевают. Артикул — 100-1124N-LD.

Какую оптику, фары лучше поставить на ниву

Практика показывает, что в среднем исходное состояние оптики на Ниве сохраняется в течение 1,5-3 лет. Затем следует повреждение рассеивателя, помутнение стекла, а при нырянии в холодные водоемы при включенных фарах – их разрушение. При этом нельзя назвать выдающимися характеристики штатного головного света. Нередко, особенно в дождь, автомобиль становится буквально слепым, а при снеге – незаметным.

Оптика на ниву: какая лучше? Рекомендована замена приборов освещения на аналогичные, но других производителей. Альтернативные тюнинг варианты используются исключительно на свой страх и риск, поскольку ПДД прямо запрещают эксплуатацию авто с внесенными в конструкцию изменениями без регистрации в ГИБДД. Особенно это касается линзованной ксеноновой и диодной ЛЕД оптики.

Электрическая схема ВАЗ-21214М 2011 года

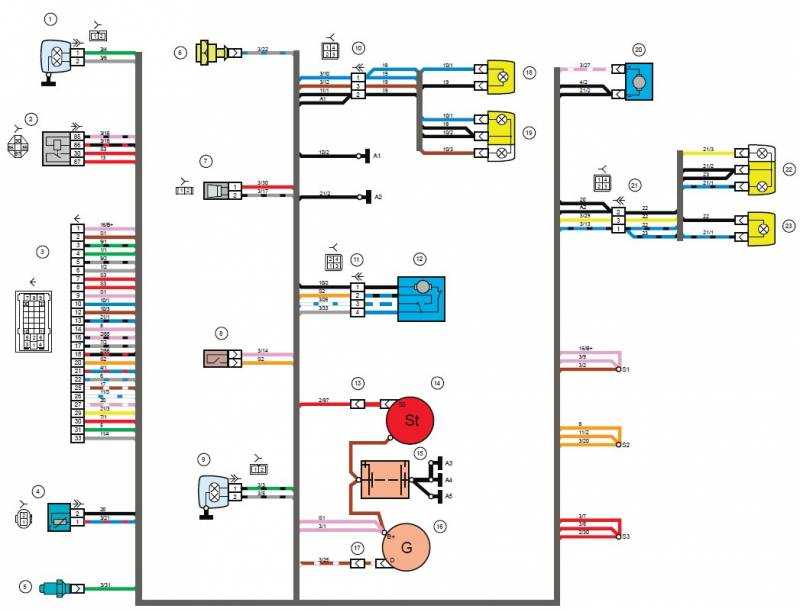

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ ЖГУТА ПРОВОДОВ ПЕРЕДНЕГО 21214-3724010-44

1 – фара правая;
2 – реле стартера;
3 – колодка жгута переднего к колодке жгута панели приборов;
4 – датчик температуры воздуха;
5 – датчик температуры охлаждающей жидкости;
6 – датчик контрольной лампы давления масла;
7 – сигнал звуковой ваз-21214;
8 – датчик уровня тормозной жидкости;
9 – фара левая;
10 – колодки жгута переднего, жгута подфарника и бокового указателя поворота
правого;
11 – колодки жгута переднего и электродвигателя стеклоочистителя;
12 – электродвигатель стеклоочистителя;
13 – колодки жгута переднего и провода соединительного стартера;
14 – стартер;
15 – батарея аккумуляторная;
16 – генератор;
17 – колодка жгута переднего и провода соединительного генератора;
18 – боковой указатель поворота правый;
19 – подфарник правый;
20 – электродвигатель омывателей;
21 – колодки жгута переднего, жгута подфарника и бокового указателя поворота
левого;
22 – подфарник левый;
23 – боковой указатель поворота левый.

СХЕМА СОЕДИНЕНИЙ ЖГУТА ПРОВОДОВ СИСТЕМЫ ЗАЖИГАНИЯ 21214-3724026-44

1 – контроллер;
2 – колодка диагностики;
3 – датчик массового расхода воздуха;
4 – датчик температуры охлаждающей жидкости;
5 – датчик фаз;
6 – модуль электробензонасоса;
7– колодка жгута проводов панели приборов к колодке жгута проводов заднего;
8 – катушки зажигания;
9 – свечи зажигания;
10 – педаль акселератора электронная;
11 – дроссельный патрубок с электроприводом;
12 – электровентилятор системы охлаждения двигателя правый;
13 – электровентилятор системы охлаждения двигателя левый;
14 – датчик детонации;
15 – колодки жгута проводов системы зажигания и жгута проводов форсунок;
16 – форсунки ваз-21214;
17 – электромагнитный клапан продувки адсорбера;
18 – датчик кислорода управляющий;
19 – датчик кислорода диагностический;
20 – датчик положения коленчатого вала;
21 – блок управления АПС;
22 – индикатор состояния АПС;
23 – блок предохранителей ЭСУД;
24 – предохранитель цепи питания электробензонасоса;
25 – реле электробензонасоса;
26 – реле электровентилятора системы охлаждения двигателя левого;
27 – реле электровентилятора системы охлаждения двигателя правого;
28 – реле зажигания;
29 – колодка жгута проводов системы зажигания к колодке жгута проводов панели
приборов.

СХЕМА СОЕДИНЕНИЙ ЖГУТА ПРОВОДОВ ПАНЕЛИ ПРИБОРОВ 21214-3724030-44

1 – реле дополнительное;
2 – реле-прерыватель указателей поворота;
3 – реле стеклоочистителя;
4 – выключатель зажигания;
5 – выключатель аварийной сигнализации;
6 – реостат;
7 – переключатель света фар и указателей поворота;
8 – переключатель очистителя и омывателя ветрового стекла;
9 – блок предохранителей основной;
10 – блок предохранителей дополнительный;
11 – комбинация приборов;
12 – выключатель наружного освещения;
13 – выключатель очистителя заднего стекла;
14 – выключатель обогрева заднего стекла;
15 – выключатель заднего противотуманного огня;
16 – переключатель электродвигателя отопителя;
17 – дополнительный резистор электродвигателя отопителя;
18 – электродвигатель отопителя;
19 – реле дальнего света фар;
20 – реле ближнего света фар;
21 – реле обогрева заднего стекла;
22 – реле заднего противотуманного огня;
23 – прикуриватель ваз-21214;
24 – датчик включения дифференциала;
25 – выключатель сигнала торможения;
26 – выключатель лампы света заднего хода;
27 – выключатель контрольной лампы ручного тормоза;
28 – осветитель;
29 – осветитель;
30 – колодка жгута панели приборов к жгуту переднему;
31 – колодка жгута панели приборов к радиоаппарату;
32 – колодка жгута панели приборов к жгуту системы зажигания;
33 – колодка жгута панели приборов к жгуту заднему;
34 – контрольная лампа включения дифференциала;
35 – контрольная лампа обогрева заднего стекла;
36 – выключатель сигнала положения педали сцепления;
37 – датчик скорости.

СХЕМА ЖГУТА ПРОВОДОВ ЗАДНЕГО 21214-3724210-44

1 – колодка жгута проводов заднего к колодке жгута проводов панели приборов;
2 – колодка жгута проводов заднего к колодке жгута проводов системы зажигания;
3 – включатель плафона освещения салона в стойке двери водителя;
4 – включатель плафона освещения салона в стойке двери пассажира;
5 – плафон освещения салона левый;
6 – плафон освещения салона правый;
7 – электрический бензонасос с датчиком указателя уровня топлива;
8 – элемент обогрева заднего стекла;
9 – дополнительный сигнал торможения;
10 – фонарь правый;
11 – фонарь левый ваз-21214;
12 – фонарь освещения номерного знака;
13 – фонарь освещения номерного знака;
14 – электродвигатель очистителя заднего стекла;
15 – электродвигатель омывателя заднего стекла.

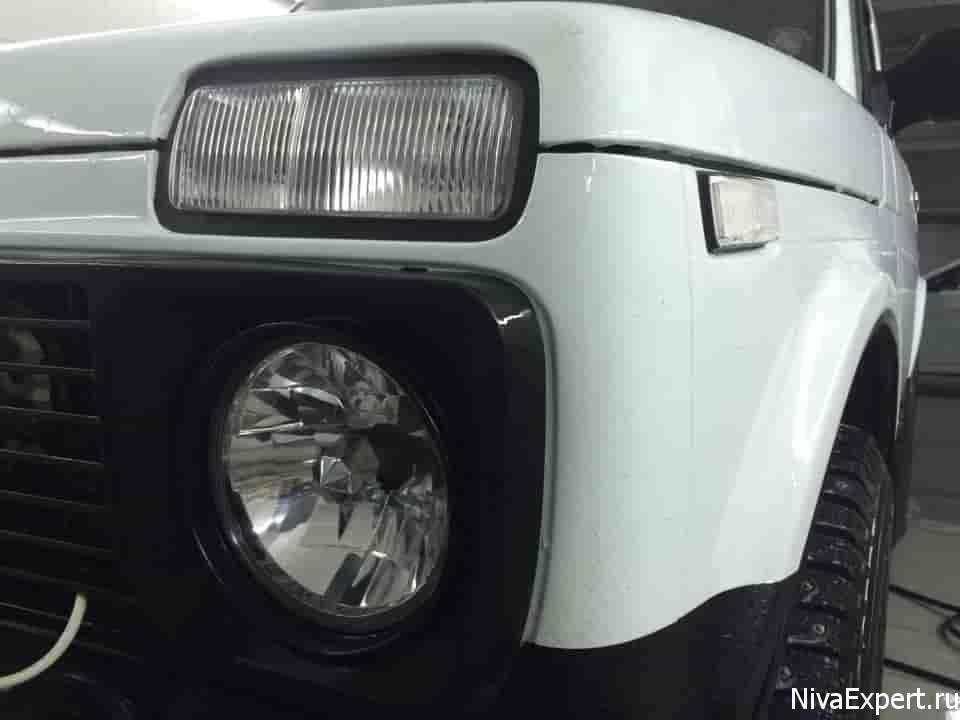

Противотуманные фары

Качественные ПТФ должны освещать пространство перед машиной и по бокам, а сектор распространения составляет около 60°. Вертикальное рассеивание не должно иметь значение больше 5°. Форма противотуманных источников света не имеет значения. Для установки оптики используют специальный кронштейн крепления дополнительных фар Нивы. Его размещают на переднем бампере.

В противотуманные фары на Ниву часто устанавливают галогенные лампы H1, но допустимы и H2, H3 и H7. Газоразрядные изделия монтировать в такие приборы запрещено, поскольку они ослепляют водителей как встречных, так и попутных машин. В галогенной оптике источник света — это статичная нить накаливания, поэтому пучок света получается сфокусированным. В лампах с ксеноновым светом электрическая дуга постоянно меняет свое положение, из-за чего нарушается фокусировка и происходит эффект ослепления. Фокусировать такой световой поток должна специальная оптика.

Какие выбрать

Выбор альтернативной оптики Нивы зависит от размеров бюджета, который планируется потратить на обновление машины. Если он сильно ограничен, стоит покупать фары российского производства ОСВАР. Они светят довольно ярко и эксплуатируются продолжительное время. Однако такая оптика не переносит эксплуатации в воде.

Особенности выбора фар для Нивы:

В качестве ПТФ на Ниву часто устанавливают фары HELLA. Они отличаются качественной сборкой и высокой яркостью светового пучка.
Автолюбителям со средним бюджетом рекомендуется приобретать фары Wesem, отличающиеся наиболее оптимальным соотношением цена/качество.
Фары на Ниву Бош продаются с прозрачными или желтоватыми стеклами. Они подходят для лампочек H3. Свет от оптики распространяется широко.

Лучшие фары для Нивы 21214, судя по отзывам автолюбителей, представлены моделями именно от этих производителей.

Как подключить

Согласно ГОСТ 8769-75, к ПТФ предъявляются такие требования:

На автомобиль должно быть установлено 2 фары.
Их необходимо располагать не дальше 40 см от плоскости боковых габаритов (по внешней кромке рассеивателя или внутренней границе подфарника).
От нижней кромки оптического элемента до земли должно быть больше 25 см. Противотуманная оптика устанавливается не выше фар ближнего освещения. Углы видимости ПТФ составляют +15…-10° по вертикали и +45…-10° по горизонтали. На Ниве они устанавливаются на бампер.

Для подключения противотуманных фар понадобятся:

четырехконтактное реле типа 90.3747;
колодка с предохранителем 16А;
проводка для силовых цепей (сечением от 2,5 мм2) и цепей управления (не менее 0,75 мм2);
трехпозиционный выключатель.

«Массу» противотуманок Нивы лучше не вести через крепеж фары, поскольку постепенно образуется ржавчина и контакт пропадает. Моторный отсек — более удачный вариант расположения реле. Гофра защитит проводку от изломов. Подсветка трехпозиционной кнопки подключается к белому и черному кабелю любого переключателя с подсветкой в центральной панели. Благодаря этому подключению противотуманные фары можно будет использовать в 3 режимах освещения.
