Замена вентилятора lada 2123 (ваз 2123)

Диагностика неисправностей

Основная причина выхода из строя водяного насоса — сильный износ подшипников. Протечка сальника также является следствием изношенных подшипников. Случаи, когда сальник начинал пропускать ОЖ сам по себе, большая редкость.

Признаки этих неисправностей следующие.

1. В районе ремённого привода слышится подозрительный шум, интенсивность которого зависит от степени износа подшипников. На ранних стадиях он проявляется в виде гула, а затем переходит в стук и скрежет. Подобные звуки может издавать и вал генератора — поэтому в этом случае требуется дополнительная проверка.
2. На валу водяного насоса возникает люфт. Определить его можно, покачав вал рукой.
3. Ремень и пространство вокруг шкива забрызгано антифризом. Это тоже необходимо дополнительно проверить — похожий эффект наблюдается при потере герметичности переднего коренного сальника коленвала. В последнем случае передняя часть двигателя покрывается слоем масла и грязи.
4. При высокой степени изношенности вал помпы сдвигается в сторону вместе со шкивом. В результате крыльчатка разбивает корпус, вал заклинивается и ломается на две части, ремень генератора соскакивает.

Если вовремя не обнаружить неполадки помпы и наступают последствия, описанные в п. 4, двигатель моментально перегревается, а охлаждающая жидкость быстро уходит из системы. В подобном случае немедленно заглушите мотор.

Диагностировать неисправность водяного насоса довольно просто. Необходимо открыть капот и осмотреть пространство около шкива. Если обнаружатся следы жидкости, нужно убедиться, что это антифриз, а не масло. Затем с целью обнаружения люфта следует покачать шкив помпы рукой. При этом следует учитывать, что люфт может возникнуть и без утечки ОЖ через сальник. С небольшим (1–2 мм) люфтом можно проехать от 1 до 3 тыс. км. После этого необходим ремонт или замена помпы.

Устройство системы отопления автомобиля «Нива Шевроле»

Автомобиль «Нива Шевроле» оснащён системой отопления жидкостного типа, объединённой с радиатором охлаждения двигателя. Такая конструкция, основной функцией которой является обогрев салона, позволяет при необходимости увеличить интенсивность охлаждения мотора. Кроме этого, в комплектациях LC и GLC в систему входит кондиционер.

Система отопления без кондиционера

Большая часть элементов системы отопления находится в салоне автомобиля. Исключениями являются кран печки, встроенный в перегородку моторного отсека, и патрубки, соединяющие отопитель с радиатором охлаждения двигателя.

Система отопления «Нива Шевроле» устроена довольно просто: 1 — вентиляционный воздуховод; 2 — воздуховод обогрева стекла; 3 — промежуточный корпус; 4 — промежуточный воздуховод; 5 — корпус фильтра воздухозаборника; 6 — мотор печки и вентилятор; 7 — центральный салонный дефлектор; 8 — накладка панели контроллера; 9 — фронтальный салонный воздуховод; 10 — задний салонный воздуховод; 11 — воздуховод обогрева ног; 12 — корпус блока отопителя; 13 — боковой салонный дефлектор

Радиатор и заслонки печки объединены в блок, скрытый общим пластиковым корпусом. При необходимости этот узел можно заменить целиком.

Радиатор и заслонки печки объединены в единый блок: 1 — радиатор печки; 2 — левый кожух блока; 3 — рычаг заслонки отопителя; 4 — промежуточный рычаг; 5 — винт; 6 — рамка рычагов; 7 — рычаг заслонки распределения воздушных потоков; 8 — заслонка управления отопителем; 9 — патрубки крана печки; 10 — хомут; 11 — экран патрубков; 12 — кронштейн; 13 — заслонка распределения воздушных потоков; 14 — уплотнитель; 15 — правый кожух блока; 16 — воздуховод обогрева ног; 17 — прокладка радиатора

Охлаждающая жидкость (ОЖ), нагретая двигателем, поступает из радиатора системы охлаждения в радиатор печки через патрубки и кран. Воздух, нагнетаемый вентилятором отопителя, попадает в систему отопления через воздухозаборник, расположенный под ветровым стеклом. В зависимости от положения заслонки воздушный поток идёт либо через радиатор печки, либо прямо в воздуховоды. За распределение потока между воздуховодами отвечает заслонка распределения. Выбор режима работы печки, температуры и направления воздушных потоков производится с помощью блока управления печкой, расположенного на центральной консоли.

Система отопления с кондиционером

Принцип работы печки автомобиля с кондиционером аналогичен описанному выше. Однако её конструкция существенно отличается. Вместо промежуточного корпуса отопителя установлен испаритель кондиционера, скрытый пластиковым кожухом. При включении кондиционера воздух подаётся в салон через испаритель с помощью заслонки.

Конструкция печки автомобиля с кондиционером несколько отличается: 1 — корпус отопителя; 2 — подводящий патрубок радиатора печки; 3 — отводящий патрубок радиатора печки; 4 — корпус испарителя; 5 — отводящий патрубок испарителя; 6 — подводящий патрубок испарителя; 7 — корпус электромотора печки; 8 — трос управления заслонкой подачи воздуха

Назначение помпы

Силовой агрегат любого автомобиля и входящие в него его узлы в процессе работы сильно нагревается. Больше других это касается камеры сгорания, головки блока цилиндров и поршневой группы. Для поддержания рабочей температуры около 90°С конструкцией двигателя предусмотрена система охлаждения. В рамках этой системы помпа (водяной насос) обеспечивает циркуляцию антифриза по охлаждающей рубашке мотора, снижая тем самым его температуру до рабочего уровня.

Если водяной насос выйдет из строя и принудительная циркуляция прекратится, то возникнет перегрев двигателя. Алюминиевые поршни расширятся внутри стальных гильз и на первом этапе сильно поцарапают шлифованные стенки. При худшем раскладе поршни заклинят, отчего согнутся шатуны, а мотор придётся капитально ремонтировать.

Помпа ВАЗ 2121 — это отдельный агрегат, состоящий из корпуса на фланце с установленным внутри валом. На валу находится крыльчатка для перекачивания охлаждающей жидкости (ОЖ) и посадочное крепление для шкива. Вращается вал на двух подшипниках, защищённых изнутри сальником, предотвращающим вытекание ОЖ.

В автомобиле ВАЗ 2121 водяной насос расположен на передней части двигателя над шкивами коленчатого вала и генератора. К блоку цилиндров он прикреплён не напрямую, а через дополнительный корпус. Чаще всего выходит из строя и подлежит замене вал с крыльчаткой, а корпус остаётся на месте.

Замена вентилятора

Итак, если возникла острая необходимость в замене моторчика печки, рекомендуем вам поспешить с проведением ремонта, не дожидаясь наступления заморозков. Ездить в транспортном средстве, в котором система отопления не функционирует, поверьте, достаточно некомфортно. Кроме этого, в лютые морозы ещё такие поездки крайне небезопасны, поскольку отсутствие тепла не позволяет оттаивать льду, сконцентрировавшемуся на окнах. Заледенелые стёкла ограничивают видимость проезжей части для водителя, соответственно, провоцируют аварийные ситуации.

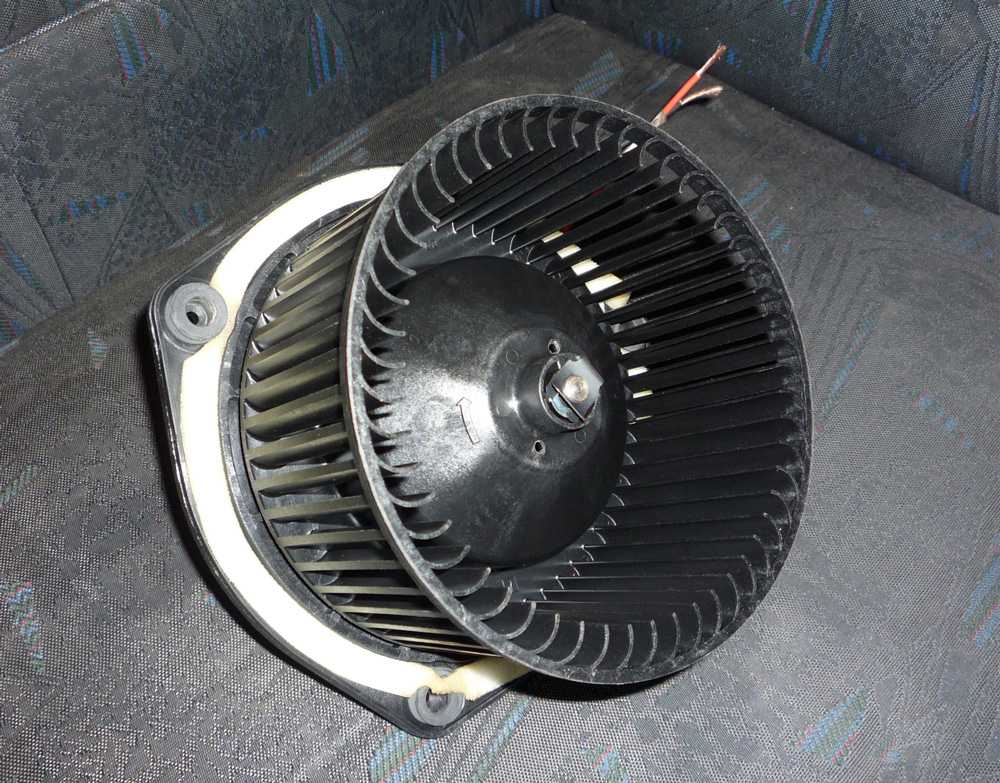

Новый рабочий вентилятор печки

Итак, возьмите в руки новый вентилятор и проверьте качество вращения лопастей. Если же вы его ещё не приобрели, рекомендуем вам отдать предпочтение модели на подшипниках, конечно, если в автомагазине вам будет предложен расширенный ассортимент отопителей, подходящих для вашей Нивы Шевроле.

Алгоритм замены

Теперь, когда вы уже подготовились к проведению непосредственной замены, рекомендуем вам ознакомиться с алгоритмом действий. Кстати, на некоторых форумах вы можете обнаружить советы автовладельцев, в которых указывается на необходимость снятия полностью всей панели. На других же форумах вы легко обнаружите альтернативное мнение, которого придерживаемся и мы. Можно демонтировать старый вентилятор печки на Ниве, а затем точно так же успешно установить новый моторчик, не прибегая к полному демонтажу панели. Вполне можно обойтись снятием бардачка и воздуховода. Не пренебрегите ещё одним нашим советом. Приобретите заранее новый салонный фильтр. Вы не понесёте серьёзных финансовых расходов, но при этом облегчите работу отопителя, а также исключите в ближайшем будущем возникновение острой необходимости замены загрязнённого фильтра.

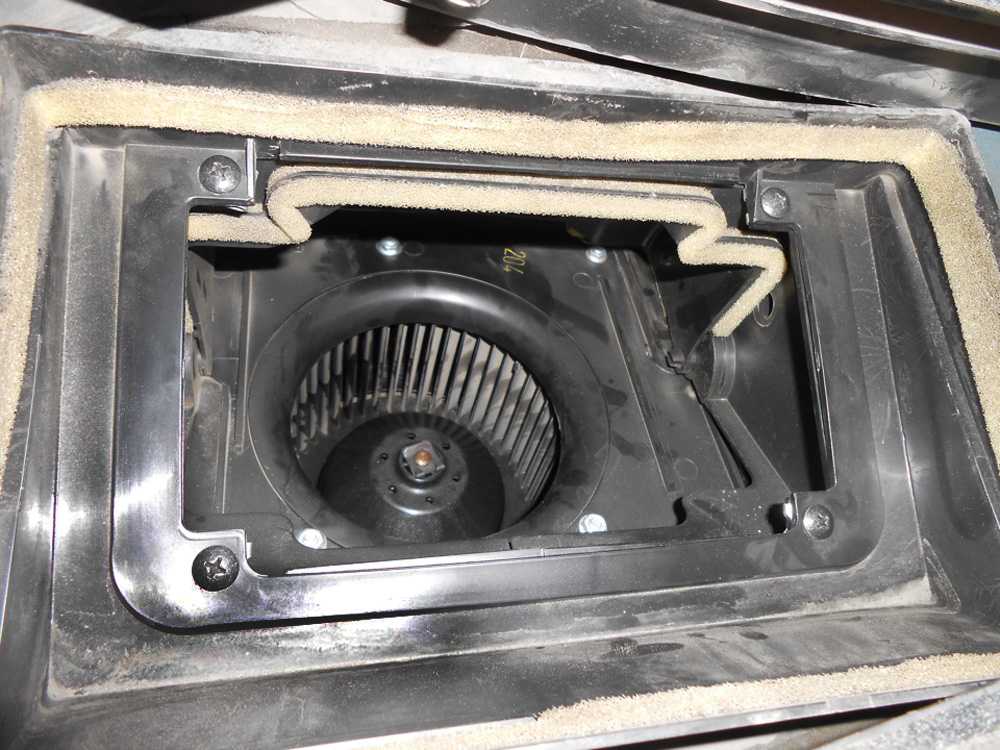

Процесс разборки бардачка с демонтажем вентилятора отопителя

Открутите все болты, удерживающие бардачок, снимите его, далее извлеките салонный фильтр. После этого вы обнаружите уже вентилятор, который вам нужно демонтировать, а затем поменять. На крыльчатке вы обнаружите фиксатор, советуем вам на него нажать, а затем открутить три винта, фиксирующие непосредственно электродвигатель. Рекомендуем вам запастись терпением и выдержкой, поскольку эти действия вам дадутся нелегко. Очень неудобно добираться до мест, где располагаются эти винты. Если у вас найдутся отвёртки с маленькой ручкой, то вам выгоднее будет воспользоваться непосредственно ими.

Как только вам удастся открутить винты, вентилятор сразу же начнёт сползать. Вам нужно удерживать его, но при этом расшатывать слегка в разные стороны, что позволит стянуть его с вала. Как только он окажется в ваших руках, считайте, что половину дел вы уже сделали.

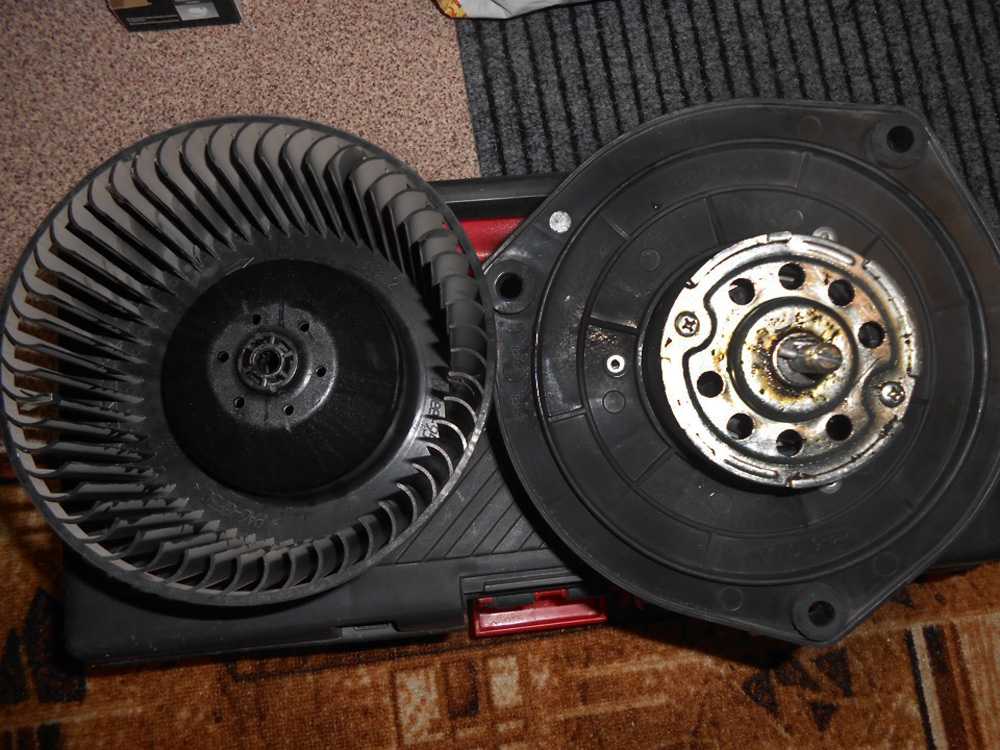

Неисправный моторчик вентилятора отопителя

Теперь мы настраиваем вас на проведение подготовительной работы, предшествующей установке нового вентилятора. Рассмотрите моторчик внимательно. Во время такого визуального осмотра вы легко обнаружите на поверхности крыльчатки отверстия. Через них протяните проволоку с тонким сечением, затем закрепите её в шахте, где должен быть размещён моторчик. Следите за тем, чтобы крыльчатка «стала» правильно. В частности, паз, расположенный на её поверхности, должен войти в штифт на валу электродвигателя. Помимо этого, крыльчатка должна быть расположена перпендикулярно оси вашего автомобиля.

Пришла очередь устанавливать новый вентилятор. Рекомендуем смазать его, а только потом подвергнуть установке. Кстати, и эта процедура довольно сложная по причине того, что хоть все действия и понятны, но выполнять их неудобно. Крутите, вертите свой новый вентилятор, делайте, что хотите, как вам удобно, только электродвигатель должен стать в нужное место. Убедившись, что вы действительно правильно расположили вентилятор, можете приступить к его закреплению, надёжно прикрутите несколько винтов. Теперь не забудьте, что у вас подсоединена проволока. Безусловно, уже наступил тот момент, когда она уже вам не нужна. Через моторный отсек доберитесь до неё, откусите и извлеките её. Последним завершающим действием является подсоединение патрубков. Теперь, когда вы так старательно выполнили всё то, что мы вам рекомендовали, можете проверить результат своей работы. Запустите двигатель, прогрейте его, а затем пронаблюдайте, насколько качественно стала работать ваша печка, а также вентилятор.

Итак, работы, связанные с заменой вентилятора, не столько сложны, сколько крайне неудобны. Однако если вы любите свой автомобиль, настроены всё делать лично своими руками, тогда у вас замена будет проведена максимально успешно. Обязательно только чётко следуйте предложенному нами алгоритму.

Диагностика неисправностей

Печка «Нивы Шевроле» является одним из наиболее проблемных узлов автомобиля. Для проведения качественного ремонта в первую очередь необходимо разобраться в причинах и выявить неисправный элемент системы.

Печка не обогревает пространство для ног

Причин того, что печка не направляет воздух в ноги, может быть несколько. Сначала следует выяснить, правильно ли включается этот режим. Из-за конструктивных особенностей системы заслонок направление воздуха в ноги осуществляется следующим образом:

1. Прогрейте двигатель.
2. Установите четвёртую скорость вращения вентилятора печки.
3. Установите переключатель режимов отопителя в верхнее вертикальное положение.
4. Переключите контроллер режимов на одно положение влево.

После этого воздух должен начать поступать в ноги. Если этого не произошло, процедуру следует повторить ещё несколько раз. Если же режим так и не включился, следует проверить следующие узлы:

• электродвигатель печки (если он неисправен, печка работать не будет);
• радиатор и патрубки печки на предмет утечки ОЖ;
• заслонку, распределяющую воздушные потоки;
• всю систему воздуховодов на предмет герметичности.

Утечка охлаждающей жидкости

При утечке тосола из системы охлаждения без видимых подтёков на радиаторе и патрубках необходимо обратить внимание на состояние системы отопления. Основными признаками утечки ОЖ через печку являются:

• снижение эффективности обогрева;
• запах ОЖ при работе печки;
• лужи антифриза на ковриках и под ними;
• маслянистый налёт на внутренней стороне стёкол.

Обычно утечка происходит через радиатор отопителя. Чтобы убедиться в этом, необходимо снять нижнюю часть центральной консоли. При обнаружении следов влаги в области корпуса печки рекомендуется заменить радиатор.

При обнаружении утечки ОЖ через радиатор печки его следует заменить

Перед заменой радиатора печки следует проверить герметичность патрубков печки и мест их соединений.

Печка плохо прогревает воздух

Часто печка недостаточно эффективно прогревает салон. Из дефлекторов вместо горячего поступает слегка тёплый или даже прохладный воздух. Обычно это происходит по следующим причинам:

• недостаточный уровень ОЖ в системе;
• выход из строя заслонки управления печкой или обрыв тросика её привода.

Таким образом, при диагностике неисправности сначала проверяют уровень ОЖ в системе охлаждения. Если он недостаточный, начинают искать места утечек.

Если печка не может растопить наледь на ветровом стекле, она неисправна

Если с количеством тосола всё в порядке, а печка не реагирует на изменение положения регулятора температуры, неисправна заслонка.

Пошаговый порядок демонтажа моторчика печки

Перед тем как приступить к демонтажу печки, подготавливаем весь необходимый инструмент и обращаем внимание на то, чтобы ключ не был вставлен в замок зажигания.

Первым делом отключаем минусовую клемму. Это необходимо для того, чтобы обесточить цепь и обезопасить себя от возникновения короткого замыкания.

Для того чтобы легче было демонтировать мотор печки, производитель рекомендует демонтировать всю приборную панель, вместе с панелью приборов, проводкой и прочих креплений с последующим их демонтажем и удалением из салона. Однако мы считаем такой способ слишком долгим и не рациональным, потому, что гораздо проще и легче произвести демонтаж мотора просто заглянув снизу.

1. Итак, для этого демонтируем бардачок, иначе никак мотор с посадочного места не достать.

Снимаем воздуховод с правой стороны, и штекер питания на самом корпусе мотора.

Далее, воспользовавшись крестовой отвёрткой отвинчиваем три самореза соединяющие мотор с крыльчаткой.

Затем воспользовавшись длинными плоскими отвёртками, вставляем их по центру и разъединяем между собой

(При проведении этих работ обращайте особое внимание на положение стопора шкива и крыльчатки, потому как оно может просто вылететь — прим.).

Либо, если вы не желаете разъединять мотор с крыльчаткой, можно открутить в воздухозаборнике четыре винта и снять всю конструкцию в сборе.

Далее снимаем всю конструкцию и приступаем к её осмотру.

Осмотр мотора печки и замена

В зависимости от наличия тех или иных неисправностей, мотору печки может потребоваться:

• Чистка и продувка крыльчатки от грязи пыли.
• Смазка всех подвижных частей во избежание нагрева и излишнего трения.
• Замена проводов питания, либо резинового патрубка.

Для того чтобы продиагностировать состояние мотора, достаточно лишь поднести его клеммы (красный и чёрный провод напрямую к аккумулятору — прим.). И если мотор будет рабочим, он включится на максимальную мощность.

Доработка системы отопления «Нивы Шевроле»

Учитывая конструктивные недоработки системы отопления «Нивы Шевроле», многие автовладельцы модернизируют печку своими руками. Наиболее распространённой целью подобного тюнинга является улучшение подачи воздуха в область ног водителя и переднего пассажира. Для этого устанавливают дополнительные воздуховоды и корректируют форму планки привода заслонок. Для такой доработки потребуется:

• две пластиковые трубки (сантехнические или кабель-каналы);
• две пластиковые муфты, соответствующие внутренним диаметром внешнему диаметру трубок;
• тонкая листовая пластмасса (нарезанная пластиковая карта);
• суперклей;
• напильник;
• дрель и набор пильных коронок;
• отвёртки;
• канцелярский нож.

Работать с пластиком корпуса отопителя необходимо очень осторожно, так как он довольно хрупкий. Действия выполняются в следующем порядке:

Подберите трубки, подходящие на роль дополнительных воздуховодов.

Снимите с обеих сторон боковые накладки на центральную консоль.
Снимите планку привода заслонок, находящуюся на левой боковине отопителя.
Расточите верхний изогнутый проём планки примерно на 2 миллиметра.
Нижний изогнутый проём необходимо уменьшить на 2 миллиметра, наклеив пластмассовые пластины.

С помощью дрели и пильных коронок, совпадающих по диаметру с внешним диаметром муфты, просверлите в корпусе отопителя два отверстия, нижние края которых должны быть на 10 миллиметров выше заводских воздуховодов.

В высверленные проёмы вставьте и закрепите муфты. При этом можно использовать санитарный герметик.

Вставьте в муфты и закрепите трубки новых воздуховодов.
Установите модернизированную планку управления заслонками

Перед её закреплением важно правильно выставить сами заслонки.
Проверьте эффективность обдува ног при разных режимах работы печки.

В результате выполненных действий интенсивность подачи тёплого воздуха в нижнюю часть салона должна заметно возрасти.

Таким образом, ремонт и замену большинства элементов системы отопления «Нивы Шевроле» можно осуществить самостоятельно. Доработать печку и устранить её конструктивные недостатки также можно своими руками. Для этого потребуется минимальный набор инструментов и тщательное следование рекомендациям специалистов.
