Замена троса привода сцепления ваз 2108, ваз 2109, ваз 21099

Замена сцепления на ВАЗ 2109/21099 без снятия КПП

Проводить замену сцепления ВАЗ 2109/21099 без снятия КПП достаточно сложно. Вы не найдёте инструкций и рекомендаций в руководстве по эксплуатации автомобиля на эту тему. Данные рекомендация основана на опыте автолюбителей, которые делятся своим опытом замены сцепления.

Основная проблема при замене сцепления заключается в том, что не у каждого автомобилиста имеется эстакада, яма, а тем более подъемник, и надо сделать так, чтобы массивная КПП не упала на землю. А поднимать ее проблематично, так как подлезть под машину с ней невозможно. Все действия по снятию КПП почти не отличаются от выше приведенной инструкции, за исключением нюансов:

Приобретите в магазине два болта с верхнего рычага передней подвески «классики». У них резьба точно такая же, как и на тех болтах, которыми стянута коробка и блок ДВС.
Вкрутите их сверху, только после этого, небольшим ломиком или отверткой, начинаем рассоединять узлы. Задняя часть коробки после отодвигания ляжет на поперечную тягу, а между картером сцепления и маховиком образуется зазор – около 15 сантиметров.
Через образовавшуюся щель снимается выжимной подшипник, выкручиваются болты на корзине.

А вот установка немного отличается от того процесса, который показан в инструкции:

Поставьте новый выжимной на свое место. Затем на маховик устанавливается диск и поверх него корзина.
Наживите болты буквально на пару оборотов, но не затягивайте!
Аккуратно начинайте насаживать первичный вал на шлицы в диске.
Потом коробку отодвигаем назад и проводим затяжку болтов на корзине. Затяжка болтов крепления корзины происходит только лишь после установки коробки на свое место.
После этого можно ставить КПП и затягивать на ней болты.

Причины для замены

Практика показывает, что есть несколько основных ситуаций, которые вынуждают поменять трос сцепления.

Ситуация

Особенности

Нарушена правильная работа сцепления

Водителю становится сложно выжать педаль сцепы, что вызывает проблемы при попытках тронуться с места, завести машину, сцепа буксует

Барахлит коробка передач

Она начинает переключаться с определенными проблемами, а во время работы еще и издает посторонние, непонятные звуки

Если после нажатия на педаль сцепления она не хочет возвращаться в исходное положение, когда вы убираете ногу, это может свидетельствовать о проблемах с тросиком

Подобные симптомы позволяют только предположить, что проблема кроется именно в тросике. Чтобы удостовериться в этом, следует провести полноценную проверку состояния узла.

Все озвученные симптомы могут говорить о разорванном тросе или слетевшей вилке. В случае с тросом придется его заменить. Если же слетела вилка, ее необходимо будет вернуть на место, зажать, дабы предотвратить повторные возможные слеты.

Между разорванным тросом и сломанной вилкой лучше сталкиваться с первой ситуацией. Покупка нового тросика обойдется в 200 рублей, а вилка стоит порядка 2000 рублей.

Есть два способа поменять трос сцепы:

Каждый вариант имеет право на существование. Ознакомим вас с двумя операциями, после чего вы сможете выбрать, какому методу отдать предпочтение.

Процедура замены

Снимая жабо

Поднимите автомобиль с помощью домкрата.
Открутите гайку фиксации тросика. Она располагается под педалью сцепы.
На тяге педальки располагается колечко и стопорное кольцо.
Для снятия тросика вам потребуется разобраться с удерживающим его шплинтом. Для его демонтажа возьмите ключ на 8, и открутите шплинт.
Теперь он частично свободен, поскольку до сих пор удерживается на месте крепления.
Снимите жабо и стеклоочиститель, затем поднимите капот.
В подкапотном пространстве отыщите точку фиксации троса. Демонтаж выполняется ключом на 19, которым нужно открутить гайку.
Резинку зачастую используют старую, если она не изношена. Да и менять ее сложно самостоятельно. Но если нужно, поменяйте. Увидев там непонятные проводки, смело их вынимайте. Никаких функций они не выполняют.
Вставьте резинку в отверстие, через которое шел трос.
Все крепежи, болтики, гайки сложите в отдельную коробочку, чтобы не потерять.
Установите новый тросик, закрутите фиксирующую скобу под капотом.

Снимаем жабо

Без снятия жабо

Здесь операция несколько сложнее, поскольку придется обходить жабо. Но обычно на работу уходит меньше времени, из-за чего большинство владельцев ВАЗ 2109 выбирают этот вариант.

Открутите крепления тросика сцепления с помощью ключа на 19.
Извлеките наконечник троса из вилки.
Не всегда извлекать наконечник из вилки сцепления обязательно. Во многом это зависит от места обрыва троса.

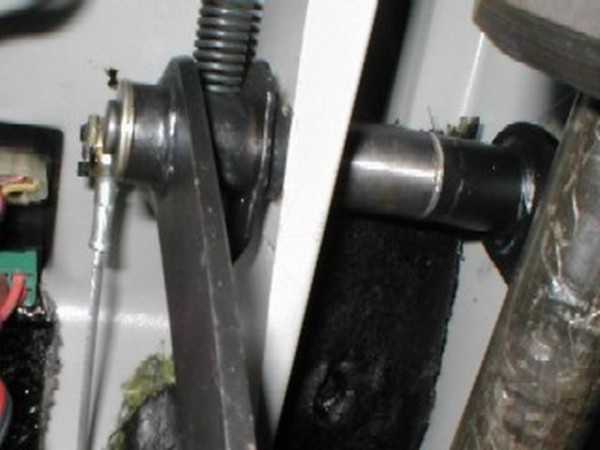

Идти в салон и под педалью сцепления найдите крепеж троса. Он маленький, потому пригодится ключ на 8.
Открутите скобу, которая удерживает наконечник на педали. Постарайтесь как можно выше поднять педаль, а затем плоской отверткой зацепитесь за клипсу.
Все, трос можно извлекать. Только сильно резко не дергайте. И тут следует опасаться не того, что он окончательно порвется. Вы можете резкими действиями повредить гнездо расположения троса.
Извлекать тросик лучше всего через салон.
В тросовом канале могут располагаться провода, мешающие извлечению. Вырывайте их смело, поскольку они не выполняют никаких задач.
Также вам может помешать шайбы, расположенные под капотом. Просто аккуратно открутите их, и дело сделано.
Снимите с рычага педали скобу. Так с извлечением тросика не возникнет проблем.
Аккуратно вставьте в отверстие новый трос через салон в подкапотное пространство.
Выполните обратную процедуру сборки узла.
Сложнее всего надевать скобу фиксации наконечника на свое место. Именно из-за этого многие советуют снимать жабо. Но вы можете обойти эту сложность.
Сделайте клипсу из обычной скрепки. Ею закрепите скобу. Если нужно, возьмите пассатижи.
Не забудьте при сборке смазать тросик смазкой или маслом, которые не замерзают при минусовой температуре. Это сделает элемент эластичнее.

После замены троса его регулировка является обязательным мероприятием. Без нее сцепление может не работать должным образом.

Замена троса сцепления lada 2108 (ваз 2108)

Сцепление Ваз 2109 состоит из корзины сцепления,нажимного диска, выжимного подшипника, лапки привода, выжимного подшипника, тросика и педали сцепления. То, что привод сцепления тросиковый,а не гидравлический, как у моделей классики, является отличительной особенностью Ваз 2109.

В моделях классики педаль сцепления при нажатии давит на поршень главного цилиндра сцепления, от которого по трубке, давление жидкости передается на рабочий цилиндр сцепления. В Ваз 2109 все проще, педаль сцепления соединена с лапкой включения сцепления через тросик. Тросик сцепления подсоединен к педали сцепления и заводится в подкапотное пространство.

Далее через регулировочную гайку натяжения тросика он подводится к лапке.

Замена тросика сцепления Ваз 2109 производится в случае его обрыва или тугого хода. Последовательность действий следующая: Отсоединяем тросик от лапки сцепления.

Затем отсоединяем тросик от педали сцепления из салона Ваз 2109.

Понять, что у Ваз 2109 оборвался тросик сцепления просто: перестанут включаться передачи на работающем двигателе. Вы нажмете педаль, попытаетесь включить первую передачу, но она не будет включаться, а будет слышен скрежет шестеренок, так как сцепление включено и крутящий момент передается на коробку передач.

Попросите кого-нибудь понажимать сцепление, а сами откройте капот и смотрите, если при нажатии и отпускании педали лапка включения сцепления не шевелится, значит порван тросик сцепления Ваз 2109 и он подлежит замене.

Необходимо ослабить натяжение тросика сцепления. Также есть другая крайность, когда тросик сцепления слишком слабо натянут и сцепления не до конца отключается.

В таком случае при включении передач будет слышен хруст шестерен. Необходимно подтянуть тросик сцепления Ваз 2109. На Главную.

Замена троса привода сцепления Ваз 2108, Ваз 2109, Ваз 21099, Лада Самара

Инструкция по ремонту сцепления Ваз 2108, Ваз 2109, Ваз 21099 своими руками

Для удобства восприятия отсоединение троса привода от рычага сцепления ваз 2108, ваз 2109, ваз 21099 показано на коробке, снятой с автомобиля.

Раздел по ремонту трансмиссии лада 21099, сцепления, приводов колес автомобиля. Ремонт дифференциала лада 2108, вторичного и первичного вала лада 2109.,

Узлы трансмиссии и кпп Ваз 2108, Ваз 2109, Ваз 21099,
Ремонт трансмиссии Ваз 2108, Ваз 2109, Ваз 21099
. Ремонт сцепления, этапы снятия и установки сцепления лада 2108, регулировка сцепления ваз 21099, ваз 2108, ваз 2109.. Трос привода сцепления

www.VazClub.com

Еще статьи на эту тему:

20-02-2012, 23:53

Информация

Если порвался трос сцепления, то вы не сможете нажать на педаль, так как она проваливается в пол. Также случается, что педаль становится слишком тугой. В этих случаях рекомендуем научиться снимать, менять и регулировать трос сцепления на ВАЗ 2108, 2109, 21099 своими руками.

Вам понадобятся: новый трос сцепления, 2 ключа на 17″.

Замена троса сцепления без снятия жабо

Заменить тросик сцепления ваз 2109

Заменить трос без снятия жабо намного легче, чем с его снятием, так как второй вариант предусматривает множество ненужных манипуляций. Чтобы без труда заменить его в домашних условиях, необходимо:

Открутить крепление троса, используя ключ на 19.
Вынуть наконечник троса из вилки сцепления.

Примечание: иногда это действие является лишним. Это зависит от места, в котором был порван трос.

В салоне под педалью нужно найти гайку крепления троса. Она очень маленькая, поэтому чтобы ее снять понадобится ключ на 8.

Ваз 2109 регулировка троса сцепления

Отцепить скобу, с помощью которой крепится наконечник троса с педалью сцепления. Чтобы осуществить это действие, следует как можно выше поднять педаль сцепления, после чего отверткой зацепить клипсу .
Вытащить трос сцепления. За него не нужно слишком сильно дергать. Дело не в том, что он порвется, он же и так уже порван. Просто можно навредить «гнезду», в котором он находился. Вытаскивать его нужно прямо через салон.

Примечание: в канале троса могут быть лишние провода, которые будут мешать вынуть трос. Их можно смело вырывать, так как они не несут никакой пользы. Также могут мешать шайбы под капотом. В этом случае их нужно аккуратно открутить.

Снять скобу, расположенную на рычаге педали. После этого будет легче вынуть трос.
Медленными движениями засунуть в отверстие новый трос через салон в капот.

Ваз 2109 сцепление троса

Закрепить все необходимо в обратном порядке.

Примечание: самым сложным моментом будет одеть скобу крепления наконечника на прежнее место. Проникнуть туда не так-то и просто. Именно поэтому многие снимают жабо.

Однако скобу крепления можно вернуть на место иначе. Из обычной скрепки следует сделать клипсу. С ее помощью нужно закрепить эту скобу. При необходимости можно использовать пассатижи.
Желательно в конце смазать трос маслом или смазкой (она зимой не замерзает), чтобы он стал более эластичным.

Замена и регулировка троса сцепления ВАЗ 2108, 2109, 21099

Владельцы отечественных иномарок часто страдают из-за того, что расстягивается тросик сцепления. Сегодня мы рассмотрим эту проблему на примере автомобилей серии Самара, а именно ВАЗ 2108, 2109, 21099. Данные машины очень популярны среди народа и поэтому мы сейчас будем учиться сначала подтягивать трос сцепления. Следующий этап будет – замена троса привода сцепления.
Начнем с самого простого, а именно регулировки троса сцепления

Подтягивать надо осторожно. Необходимо следить, чтобы не трос не перетянулся, иначе в последствии эксплуатации он может полностью выйти из строя

Место подтягивая и регулировки троса сцепления находиться под капотом. Если у Вас есть с собой напарник, пусть понажимает на педаль сцепления, и вы без труда найдете его. Если же никого рядом нет, смотрите данное изображение: тросик сцепления проходит сверху коробки передач
Для регулировки троса нам необходимо будет 2 ключа на “17”. Механизм натяжения состоит из двух гаек, контрящая и натяжения.
Ослабляем контрящую гайку и подтягиваем гайкой натяжения. Вы увидети, как тросик сцепления подтягивается в сторону передней части вашего ВАЗ 2108, 2109, 21099. После подтягивания сцепления садим в машину и нажимаем на сцепление. Если вы не чувствуете изменений, повторяйте процедуру снова до тех пор, пока не добьетесь нужного результата. Как только вы подтянули сцепление до нужного Вам уровня, подтягиваем контрящую гайку. Готово!Примечание: не перетягивайте сцепление, а то в один момент тросик лопнет.Хотите защитить свое авто? Вам поможет защита для картера и КПП ВАЗ 2108.
Цена тросика в магазине: 200-300 рублей.

Если вы всё-таки порвали тросик сцепления, то читаем дальше. Процедура будет аналогична подтягиванию тросика сцепления. Первым делом нам надо ослабить тросик сцепления, чтобы вытащить его из кронштейна крепления.

Далее вытаскиваем тросик сцепления из крепления на вилке коробки передач:

Перемещаемся в салон вашего ВАЗ 2108, 2109, 21099. Там снимаем стопорную скобу с педали сцепления и отсоединяем тросик сцепления от педали:

Теперь осталось последнее действие по снятию старого тросика сцепления. Вынимаем его вместе с резиновой подушки из отверстия. Найдете его в месте перехода сцепления из двигателя в салон. Полностью вытаскиваем тросик сцепления.

Теперь собираем всё в обратном порядке и подтягиваем сцепление. Как уже писали выше, сделать это можно просто и быстро.

Ну вот и закончилась статья по замене и регулировке сцепления. Спасибо. Удачи на дорогах.Обсуждение данной фото инструкции на форуме ВАЗ 2108, 2109, 21099 замена и регулировка троса сцепления
