Замена генератора ваз 2115

Замена и ремонт генератора на ВАЗ 2114 (2115)

Где находится: моторный отсек, слева от силового агрегата, с торцевой части.

Подготовительный этап:

• набор ключей, головок, воротков;
• динамометрический ключ, чтобы проверить степень натяжения приводного ремня;
• монтажная лопатка, чтобы снять ремень;
• отвертка с плоским, крестообразным наконечниками

Пошаговая инструкция по замене:

1. Фиксируем транспортное средство на ровной платформе.
2. Выжимаем стояночный тормоз.
3. Выключаем зажигание.
4. Открываем капот.
5. Отключаем клеммы с аккумулятора.
6. Отвинчиваем крепление клемм «+» и «-» от генераторной установки.
7. Выворачиваем стяжной болт кронштейна опоры.
8. Опускаем ГУ вниз, выводим ремень приводного механизма из канавки.
9. Отворачиваем шпильки, выворачиваем стяжной болт.
10. Чтобы поменять ГУ, извлекаем его со штатного места.

Демонтаж ГУ на ВАЗ 2114 (ВАЗ 2115) своими руками завершен. Проводим комплексную профилактику оборудования, очищаем корпус и элементы от грязи, пыли, продуваем обмотку потоком сжатого воздуха, просушиваем контакты.

Изношенные детали и комплектующие заменяем новыми по мере необходимости, при обнаружении дефектов. Генератор подлежит полной замене, если в его корпусе выявлены трещины.

Мультиметром замеряем сопротивление обмотки возбуждения, проверяем диодный мост на работоспособность. Также осматриваем предохранитель на целостность, заменяем новым при обнаружении повреждения.

Установка генератора своими руками:

1. Фиксируем ГУ на опорные кронштейны, надеваем шпильку, пружинную шайбу.
2. Укладываем ремень в канавку.
3. Вкручиваем болты крепления.
4. Выводим корпус ГУ вверх, затягиваем болты крепления планки.
5. Затягиваем крепежи генератора динамометрическим ключом с усилием 28.0 Нм.
6. Проверяем прогиб ремня, диапазон не должен превышать 12 мм. подтягиваем по мере необходимости.
7. Зажимаем силовые кабели на установке.
8. Надеваем клеммы АКБ.

Чтобы сократить частоту замены ГУ некоторые автовладельцы устанавливают генераторы от Приоры (инжектор, 8 клапанов). Оборудование мощнее по техническим характеристикам, а значит, обеспечивает стабильность выработки и подачи тока двигателю.

Новая генераторная установка дороже штатной на 500 – 750 рублей. Отверстия под крепежи полностью совпадают с заводскими на ВАЗ 2114 (ВАЗ 2115).

Рекомендации по уходу и обслуживанию за ГУ на ВАЗ 2114

• строго соблюдать сроки проведения технического осмотра;
• при покупке расходных материалов, запчастей сверять соответствие каталожных артикулов;
• отдавать предпочтение оригинальным деталям, где производитель гарантирует качество;
• при отсутствии опыта проводить профилактику в сертифицированных мастерских;
• при покупке комплектующих требовать у менеджера предоставления документов на реализовываемую им продукцию;
• всегда пользоваться руководством по эксплуатации автомобилем, консультироваться со специалистами автосервисов.

Причины смены щеток

В генераторе автомобиля большинство деталей постоянно пребывают в движении, что порождает трение их и износ. Причины смены щеток могут показаться весьма разнообразными, но производится должно это и вовсе во время планового технического обслуживания автомобиля. На ВАЗ 2114 менять их желательно через 50 тысяч пройденных километров. Но как правило, немногие помнят об этом мероприятии, и поломка эта для них становится большой неожиданностью. Существуют и такие маркеры, которые сигнализируют о скорой поломке, расположим их в порядке наиболее частой возможности появления:

1. Необъяснимое хаотичное отключение различного электрооборудования в машине.
2. Заметное снижение яркости фар и других ламп как в салоне машины, так и на кузове.
3. Слишком быстро разряжывающийся аккумулятор и проблемы с уровнем напряжения.

Чтобы проверить работоспособность щеток даже необязательно снимать весь генератор с автомобиля. Чтобы провести диагностику достаточно снять с АКБ минусовую клемму, снять с него регулятор напряжения и зрительно оценить насколько щетки выступают из своего посадочного места. Если их размер менее пяти миллиметров, то их необходимо срочно заменить на новые, иначе можно ожидать непредвиденные последствия в любой момент.

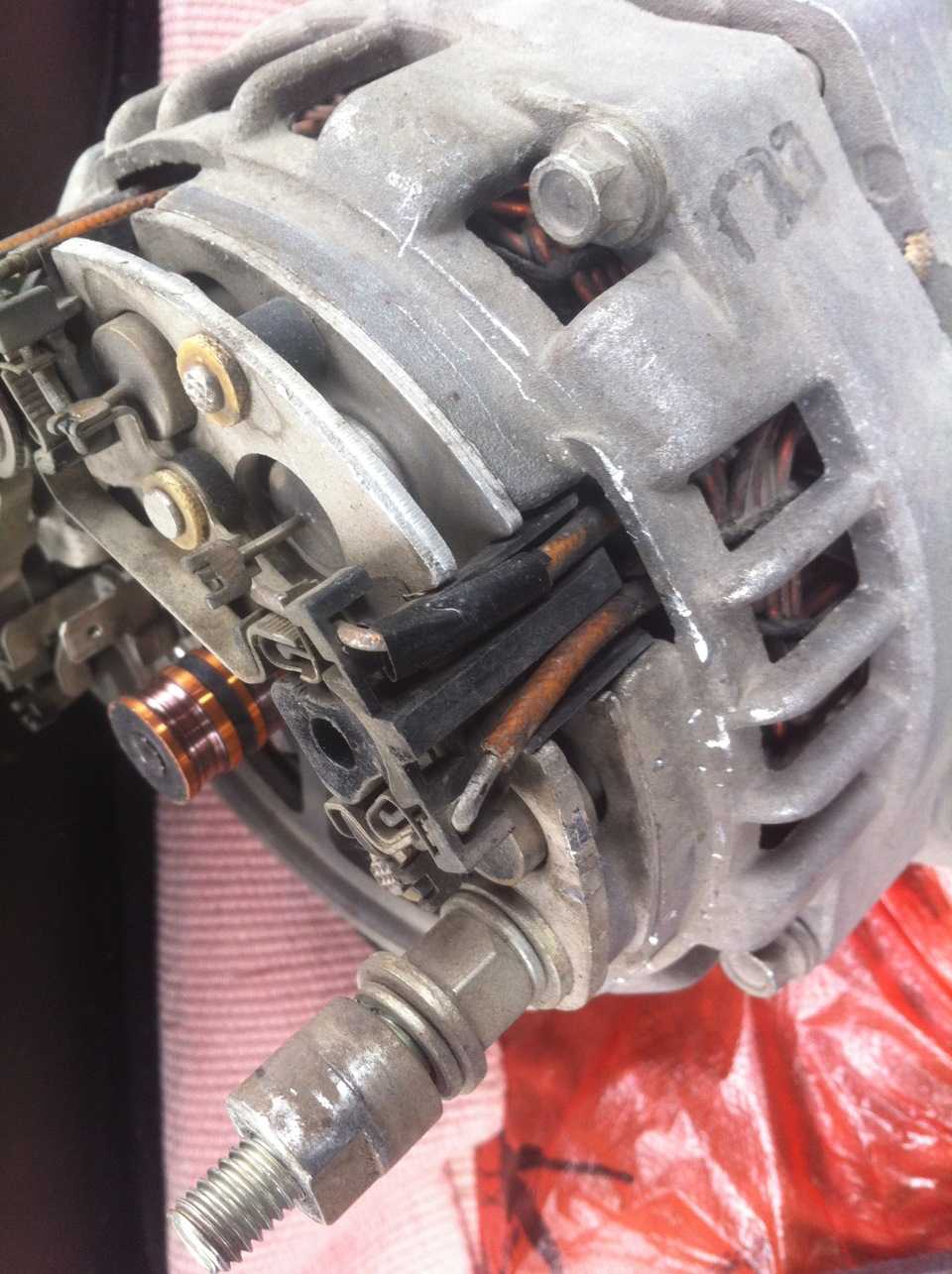

Где находятся щётки генератора

Менять щётки генератора не сложно. Они находятся в задней половине устройства и держатся за счёт одного болта. Сам щёточный узел находится рядом с контактными кольцами и подключён к регулятору напряжения. Рядом с кольцами щётки удерживаются пружинами. Зная схему устройства генератора, несложно найти щётки. Для замены понадобится стандартный набор инструментов:

• Несколько гаечных ключей;
• Пара отвёрток;
• Новые щётки;
• Жидкость WD-40 (для того, чтобы не сорвать резьбу болтов).

Щётки можно заменить двумя способами, сняв генератор или не снимая его. Каким способом лучше воспользоваться подскажет конструкция автомобиля, а точнее место в подкапотном пространстве. При наличии свободного места ремонт щеток генератора не сложно провести без снятия узла, а если двигатель занимает всё подкапотное пространство, без снятия генератора не обойтись.

Как поменять подшипник на генераторе «Элтра» у Lada 2114 – снятие и разборка узла

1. Первый шаг – снимаем минусовую клемму АКБ;
2. Выкручиваем болт у нижнего крепления (3);

1. Теперь убираем защиту клеммы у механизма (2), далее откручиваем гайку у контакта.

1. Находим и откручиваем верхний болт крепления (1).

1. Снимаем ремень (4) со шкива (5) и вынимаем агрегат из-под капота.

1. Отчищаем от грязи, а потом зажимаем генератор в тисках, используя разводной ключ с накидным на 24, откручиваем гайку шкива, предварительно нанесите WD-40.

1. Далее снимаем пластиковую крышку, используя отвертку.

1. Откручиваем болты, держащие выпрямительный блок, головкой 8 (10). Далее выкручиваем контактный болт.

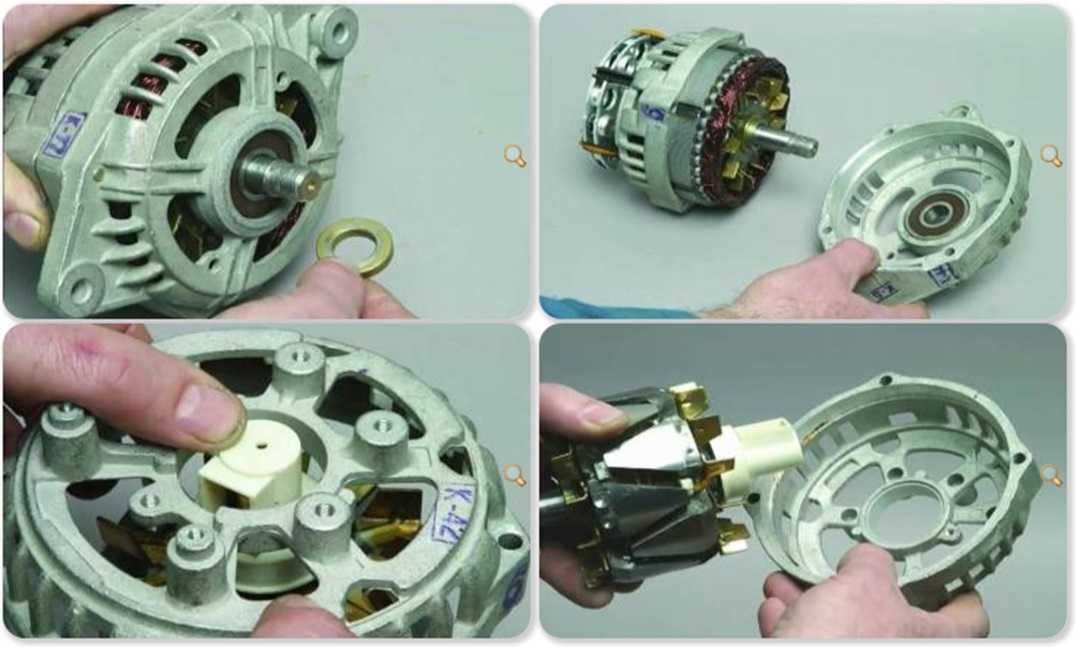

2. Снимаем блок. Теперь выкручиваем стяжные корпусные гайки. Разбираем корпус.

1. Со снятием крышки возникают проблемы, так как там расположен шарикоподшипник, который посажен на вал якоря. Разборка корпуса показана ниже.

Как выпрессовать и снять подшипник без съемника

После разборки электрогенератора, передний п/ш спрессовывается с корпуса, а задний с вала якоря ротора. Следуете пошаговой инструкции.

1. Зажмите конструкцию в тисках или положите на жесткую поверхность.
2. Молотком через подобранную под размер внутреннего кольца оправку аккуратно выбиваем старую запчасть.

1. Задний элемент качения демонтируем способом без съемника (см.фото). Применяем два рожковых ключа на 17 или используйте съемник при его наличии.

Как заменить подшипники в генераторе ВАЗ 2114 на новые. Установка и обратная сборка узла

1. Смажьте Литолом посадочные поверхности (в корпусе и вал якоря ротора).
2. Запрессовка переднего элемента качения производится до упора молотком через головку. Для надежности сделайте завальцовку торца кернером.

1. На вал ротора задняя деталь запрессовывается при помощи головки 27 мм удлиненного типа или подберите кусок стальной трубы, с внутренним диаметром 20 мм, наружным диаметром 24-26 мм.

1. После установки новых запчастей, собираем агрегат по обратной технологии согласно схеме. Замена завершена, монтируем электрогенератор обратно.

Советы по замене подшипников генератора ВАЗ 2110

После определения неисправности можно приступать непосредственно к работе. Все, что требуется — разобраться, как поменять подшипник на генераторе ВАЗ 2110, с чего начать и в какой последовательности производить все манипуляции.

Рассмотрим алгоритм действий более подробно:

1. Слегка приоткручивайте крепежную гайку, установленную на генераторе, и специальный регулировочный болт.

2. Сбрасывайте ремешок генератора и запускайте двигатель. Делается это для того что бы убедиться, что проблема действительно с генератором. Если шум исчез, то можно смело продолжать разборку.

3. Переходите к аккумулятору и снимайте с него «минус»

Такая предосторожность очень важна в плане защиты от случайного короткого замыкания в процессе работ. После чего можно откручивать все провода, которые подходят к генератору.

4. Отворачиваем болты защиты картера если такова имеется и снимаем ее, открутите нижний крепеж генератора и само устройство. При этом доставайте генератор через низ подкапотного пространства.

5. Блокируйте с помощью отвертки или другого приспособления ротор генератора и выкручивайте шкив.

6. Находите специальные защелки, оттягивайте их в стороны и демонтируйте корпус.

7. Выкручивайте щетки генератора и четыре болта половинок генераторного узла.

8. Не забывайте, что вам еще собирать устройство обратно, поэтому во избежание путаницы сразу сделайте метки на двух половинках. После этого поддевайте крышку с помощью отвертки и демонтируйте ее.

9. Как правило, много удобнее демонтировать ротор с подшипника передней крышки, накрутив гайку на место на резьбовую часть ротора и ударив по ней бронзовым или медным молотком, можно и обычным, но только через кокой нибудь деревянный брусочек.

11. Подберите необходимую деталь, которая по диаметру подойдет по размеру подшипнику. В нашем случае можно взять головку на «27»

Теперь осторожно постукивайте по устройству и выбивайте подшипник со своего места.

12. Доставайте новые подшипники и готовьте их к установке. В частности, первое, что нужно сделать — набить их необходимым количеством смазки.

13. Устанавливайте новый подшипник с помощью старой детали, для этого просто подставляйте демонтированный подшипник сверху. И легкими ударами сажайте подшипник на свое место.

14. Снять задний подшипник можно при помощи съемника если таковой имеется, если нет то придется сбивать при помощи зубила, (можно использовать тонкий металлический прут или мощную отвертку) и бейте молотком по устройству, постоянно перемещая его по поверхности (двигаться нужно в противоположном направлении). К слову, демонтировать подшипник можно и с помощью мощного рожкового ключа.

15. Следующим этапом необходимо с помощью упомянутой выше головки и старого подшипника забить новое устройство. Кроме этого, для решения этой задачи можно применить специальный трубчатый ключ или же трубу с нужным диаметром.

16. Как только подшипники все поменяны, можно переходить непосредственно к сборке узла.

17. Возвращайте все на место в последовательности, обратной демонтажу. При этом начинайте работу непосредственно с передней крышки устройства. После этого можно производить сборку до конца.

Замена подшипников генератора ВАЗ 2110 своими руками — это лучший способ устранить неисправность и сэкономить на посещении дорогостоящих мастеров СТО.

При этом работа не вызовет каких-либо сложностей. Главное — хорошо подготовиться к работе, а именно кратко ознакомиться с устройством генератора, изучить инструкцию по замене, купить оригинальные подшипники и хорошую смазку, подготовить необходимый инструмент и выделить всего 40-60 минут своего драгоценного времени.

Если все сделать правильно, то посторонний шум исчезнет, а сам генератор продолжит успешно выполнять возложенную на него задачу. Удачи на дорогах и конечно же без поломок.

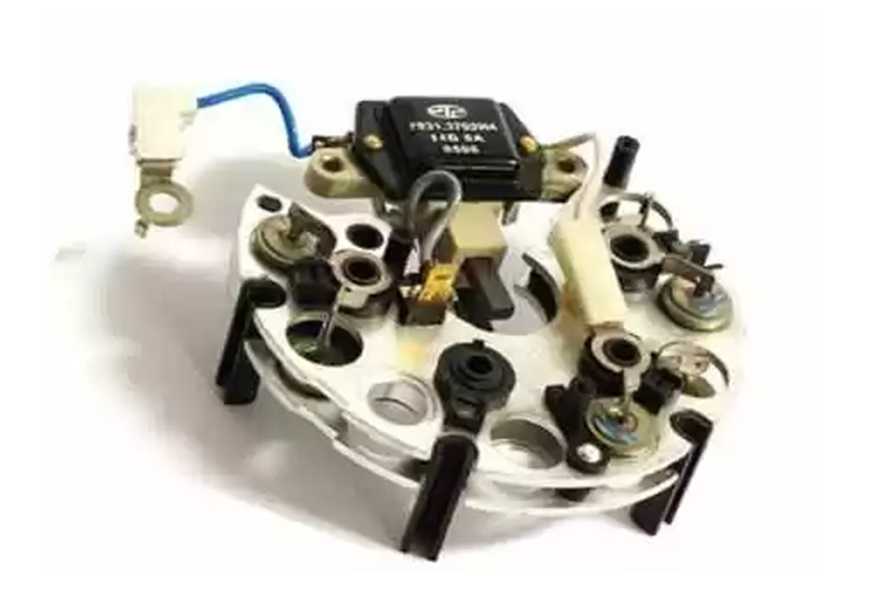

Замена реле зарядки аккумулятора

1. Отключите «минус» от аккумулятора.

2. Отключите «минус» генератора

3. Открутите гайку крепления «плюса» генератора и снимите пластиковую крышку, отогнув защелки

4. Открутите два винта крепления регулятора напряжения (генератор снят для наглядности) и снимите его

Щетки должны выступать из регулятора напряжения минимум на 5мм. Мои щетки выступали на 1-1.2 см.

Почти новые, можно сказать. Щетки не заедали и вообще были в хорошем состоянии. Далее, я зачистил клеммы самого аккумулятора и контакты «+» или, как его еще называют, выхода «B» генератора. Вновь замерил напряжение — картина та же. Заряд плохой. Взвесив все за и против, я решил не разбирать генератор (если решите разобрать генератор Вам сюда), а заменить регулятор напряжения (несмотря на хорошее состояние щеток). Этот элемент в генераторе, пожалуй, самый дешевый. Я купил за 230р. Заменив регулятор и заведя двигатель, я поспешил проверить напряжение. На мультиметре показались долгожданные показания 14.1В. Включив ближний свет, печку, колонки и обогрев стекла, прибор показал , 13.6В. Заряд на аккумулятор вновь стал поступать. Далее, я снял АКБ и зарядил его дома. Сейчас, спустя две недели, все показания АКБ в норме. Надеюсь эта статья будет кому-то полезна.

Источники

• http://vaz-russia.ru/remont-vaz-2113/zamena-regulyatora-napryazheniya-generatora-na-vaz-2113-vaz-2114-vaz-2115.html
• http://nadomkrat.ru/elektrooborudovaniye/zamena-shhetok-generatora-na-vaz-2114
• http://xn—-8sbapc1bfiir0a.xn--p1ai/remont/elektrika/zamena-rele-zaryadki-akkumulyatora-vaz-2114-2110.html

Замена

Теперь поговорим непосредственно о том, как можно наш злосчастный генератор снять. Рекомендуем изучить соответствующие видео, дабы лучше разобраться в нюансах демонтажа.

Если следовать инструкции, проблем со снятием и заменой возникнуть не должно.

1. Найдите место, где есть подъемник или яма. То есть обычный гараж может вполне подойти.
2. Снимите защиту с силового агрегата.
3. Ослабьте немного натяжной ролик приводного ремня.
4. Верхний болт, отвечающий за крепление генератора, следует открутить.
5. По аналогии проводим работу с нижним крепежным элементом.
6. Далее обязательно отсоедините крепеж компрессора кондиционера.
7. Затем снимите ремень привода.
8. Теперь вы можете извлечь генератор с посадочного места и сместить его немного вправо по отношению к аккумуляторной батарее.
9. Демонтируйте болт сверху компрессора кондиционера. Извлеките компрессор и подвесьте его. Не переживайте, используемые трубки довольно надежные, потому без труда справятся с весом.
10. Открутите все болты держателя вашего генератора.
11. Когда отключите клемму, спокойно вытягивайте вниз генератор вместе с держателям.
12. Обратную установку нового устройства осуществляют в строго обратной последовательности. При этом регулировка приводного ремня является обязательным мероприятием.

Самостоятельно снять и заменить такой агрегат не сложно. Но определенные навыки и предварительное изучение инструкции от вас потребуется обязательно. Используйте только высококачественные и эффективные запчасти для замены, чтобы в дальнейшем генератор не вызывал проблем.

Никакой автомобиль не может обойтись без электрической энергии и устройства, которое будет ее вырабатывать. Называется оно генератор постоянного тока и присутствует в любой современной технике, не только в машине.

В функции генератора входит питание таких жизненно важных систем машины:

• Система зажигания;
• Обеспечение питания;
• Модуль самодиагностики;
• Подзарядка аккумуляторной батареи;
• Обеспечение работы бортового компьютера.

Исходя из этого необходимо понимать, что к этому устройству предъявляются строгие требования по надежности, а ремонт, вообще, желательно уметь производить в полевых условиях, или хотя бы просто знать где находится генератор в машине и иметь минимальное представление о его техническом устройстве

В этой статье предлагается уделить внимание самой распространенной проблеме – как своими руками быстро и правильно заменить щетки на генераторе автомобиля ВАЗ 2114.

Какие проблемы могут возникнуть в работе генератора и варианты их решения.

1. При неисправности щеток или регулятора напряжения, придется менять полностью узел из-за того, что он не разборной.
2. Подшипники ротора и их замена. Как поменять подшипник на генераторе мы уже рассмотрели подробно, поэтому лишь напомним, что в генераторе находится два подшипника. Один запрессован в передней крышке и в случае его неполадки, чаще всего меняется вместе с крышкой в сборе. Второй подшипник прикреплен, завальцован на вал ротора, его снимают при помощи специального съемника и на его место запрессовывается новый.
3. Дополнительные диоды. В случае неисправности диода, его выводы можно отпаять и затем, аккуратно стараясь ударами не нарушить выпрямительный блок, вытащить из держателя. Место очистить от эпоксидной смолы, затем произвести установку диода и припаять его. После всей процедуры, вывод диода, который имеет цветную метку, припаивается к шине, а корпус диода эпоксидной смолой крепится к держателю.
4. Натяжной ремень генератора нуждается в регулировке. Но делать это нужно грамотно и аккуратно, так как чрезмерное натяжение, может увеличить нагрузку на подшипник и привести к его к непригодности, за короткий период времени.

Многие из перечисленных проблем могут показаться пустяковыми, но их наличие может привести к тому, что вам понадобится новый генератор. Самостоятельно отремонтировать генератор можно, но для этого необходимо обладать определенными навыками, поэтому все же рекомендуем, оставить эту работу знающим мастерам.

Подшипник генератора является неотъемлемой частью генератора, и его поломка может привести к неисправности. В этом случае может помочь только замена подшипника генератора.

На устройствах различных производителей этот процесс производится по-разному, а наиболее просто заменяются подшипники генератора Бош. Автолюбители часто задают вопрос, как поменять подшипник в генераторе. Так вот, делается это следующим способом:

Помните, что даже если подшипник на Вашем автомобиле выглядит отлично, все равно нужна замена подшипника генератора.

Устанавливать подшипник генератора следует только при помощи пресса, и ни в коем случае не используйте молотки или удары

Важно, чтобы сам подшипник на свое место сел полностью, после произведите установку крыльчатки и шкива на вал. Следующим шагом необходимо поставить на место задний подшипник генератора с крышкой, опять же не применяйте никаких ударов, только с помощью пресса

Далее просто необходимо произвести действия, обратные тем, что были при снятии, и все, Вы сами заменили подшипник генератора!

Источники

• http://remontavtovaz.ru/vaz-2110/samostoyatelnaya-zamena-podshipnikov-generatora-vaz-2110.html
• http://nadomkrat.ru/elektrooborudovaniye/kak-pomenyat-podshipnik-generatora-na-vaz-2114
• http://vaz-2114-lada.ru/2012/06/kak-zamenit-podshipnik-generatora/

Признаки, говорящие, что пора менять щетки генератора:

Генератор – это главный узел в системе подачи электроэнергии автомобиля. Иногда он выходит из строя, но не стоит его выбрасывать и спешить покупать новый. Часто проблема в том, что стерлись щетки генератора и достаточно их заменить для дальнейшей бесперебойной работы этого узла. Замена щеток генератора достаточно простая процедура, но для начала стоит выяснить, какие признаки могут указывать на износ щёток.

Часто при проведении профилактического осмотра автомобиля не уделяют внимание различным мелочам. Щетки генератора – одна из таких мелочей, если они сотрутся, то генератор перестанет подавать зарядку аккумулятору

Специалисты рекомендуют осматривать щеточный узел раз в 45-55 тысяч километров пробега. Диагностику щёток можно провести, не снимая генератор, а в некоторых случаях может даже получится их заменить без снятия основного узла.

• Электроприборы автомобиля неожиданно отключаются (даже в процессе движения);
• Фары, габариты и даже подсветка салона тускнеет и мигает;
• Резкое снижение напряжения бортовой сети автомобиля ;
• Резкая разрядка аккумулятора, который в дальнейшем будет очень сложно перезарядить.

Каждый из данных пунктов может указывать на износ щёток генератора, которые располагаются внутри этого узла. Многие задаются вопросом, как проверить щётки. Для того чтобы проверить, какова остаточная длина щеток генератора, достаточно отключить генератор от АКБ и снять регулятор напряжения. После этой процедуры можно на глаз определить, насколько стёрлась любая из щёток генератора. Если длина будет менее 0, 5 сантиметра, менять щётки нужно однозначно. Проверка щеток должна проводиться при плановом осмотре генератора.

Зачем менять щетки

В случае обнаружения признаков поломки щеток следует их заменить. Если не осуществить ремонт своевременно, есть вероятность того, что вскоре потребуется покупка нового генератора, а это уже совершенно другие расходы. Аккумулятор может продержать зажигание без щеток только в течение нескольких минут, а это значит, что его придется постоянно заряжать. А вскоре и заменить.

Проверить состояние щеток можно по величине их выступа из посадочного гнезда. Если размер выступа не достигает пяти миллиметров, значит их следует немедленно заменить, чтобы избежать возможных проблем.

Замену рекомендуется производить каждые 50000 км или каждый сезон, что является залогом безопасной эксплуатации транспортного средства. Лучше иметь запасной комплект запчастей, чтобы не попасть в неприятную ситуацию на дороге с последующим вызовом эвакуатора.

За комплект щеток потребуется заплатить от 150 до 200 рублей в зависимости от магазина. Стоимость ремонта в автосервисе обойдется в 200-300 рублей, недорого, конечно, но зачем платить за то, что можно сделать самостоятельно?

Процесс замены старых щеток на новые не занимает много времени и не требует специальных знаний. Единственное, что необходимо подготовить, так это инструменты:

• накидной ключ на 13;
• плоская отвертка (обыкновенная);
• торцевая головка на 8 с трещоткой.

Без снятия генератора

Если вы уверены, что проблема поломки автомобиля — неисправность именно щеток генератора, тогда можно обойтись и без его снятия.

1. Выключаем клемму минусовую.
2. Отсоединяем провода.
3. На корпусе щеткодержателя выкручиваем два болта, держащие его.
4. Извлекаем конструкцию.
5. Проверяем на наличие повреждений, размера выступающей части щеток (он должен быть не менее 5мм).
6. Устанавливаем новые элементы и производим монтаж в обратной последовательности.

https://youtube.com/watch?v=i14x_oeYLwA

При снятом генераторе

Причиной плохой зарядки автомобиля могут быть не только щетки, но и ремень генератора. Чтобы исключить это момент, при замене щеток следует его снять, для проверки состояния ремня.

Для начала производим демонтаж агрегата.

1. Выкручиваем болт, крепящий ремень генератора.
2. Агрегат отодвигаем к двигателю и снимаем ремень.
3. Откручиваем планку натяжителя и убираем ее.
4. Отсоединяем штекер и клеммы.
5. Вытаскиваем деталь.

Переходим к щеткам

• Открываем защитный кожух (крышка).
• Отсоединяем провода питания щеток.
• Выворачиваем два болта, крепящих нужным нам элемент.
• С правой стороны, используя ключ на 13 выворачиваем одну гайку.
• Регулятор напряжения следует поднять.
• Старые щетки проверяем.
• Очищаем место их расположения.
• Устанавливаем новые элементы и собираем все в обратной последовательности.

ваз замена щеток генератора .

щетки генератора,+как снять щетки генератора ваз 2106, генератор 2106,

Нажми для просмотра	Подпишись на мой Инстаграм: В Инстаграме будет то, чего не будет на ютубе..Всем привет …       Тэги:

Замена щёток генератора ваз 2112, не снимая генератор

Нажми для просмотра	Ну ты там это… ЛАЙК ПОСТАВЬ И НЕ ЗАБУДЬ ПОДПИСАТЬС Я)) По — братски Мой Instagram …       Тэги:

Генератор не даёт зарядки. Замена щёток, классика.

Нажми для просмотра	Подпишись на группу в ВК Инстаграм       Тэги:

Как снять щетки с генератора и проверить ВАЗ 2107 ВАЗ 2106

Нажми для просмотра	Снятие щеток.       Тэги:

Замена генератора на ВАЗ 2110-2112 и 2114-2115

Нажми для просмотра	Видео инструкция по снятию и установке генератора на автомобиля х ВАЗ 2110-2115 своими руками. Описание…       Тэги:

ремонт генератора ВАЗ-2114 (08-15)…

Нажми для просмотра	ремонт авто своими руками… 18+… мат…       Тэги:

ЗАМЕНА ЩЁТОК ГЕНЕРАТОРА. РЕЛЕ РЕГУЛЯТОРА НАПРЯЖЕНИЯ ГЕНЕРАТОРА. ВАЗ, ЛАДА.

Нажми для просмотра	ЗАМЕНА РЕЛЕ РЕГУЛЯТОРА НАПРЯЖЕНИЯ ГЕНЕРАТОРА . ЩЁТКИ ГЕНЕРАТОРА . Замена щёток генератора ….       Тэги:

Замена щеток генератора на ваз 2108

Нажми для просмотра	очень быстро и просто.       Тэги:

Как снять генератор Ваз классика.( для начинающих.)

Нажми для просмотра	как снять генератор с автомобиля Ваз классическ ого модельного ряда.       Тэги:

снимаем генератор на классике за 5 минут

Нажми для просмотра	как снять генератор на классике за 5 минут.       Тэги:

Замена щеток генератора ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, ВАЗ 21010…

Нажми для просмотра	Продолжени е борьбы по электрике. Напомню, в предыдущий раз я отремонтир овал генератор у местного мастера….       Тэги:

Замена щёток

Нажми для просмотра	Подробная статья как проверить генератор на машине, НЕ СНИМАЯ! Будем применять мультиметр , а также пров…       Тэги:

Как проверить генератор на машине. Основные неисправности. Просто о сложном

Нажми для просмотра	причины отсутствия зарядки аккумулято ра и слабого напряжения в бортовой сети автомобиля . группы ВКонтатке.. .       Тэги:

Утечка тока через генератор. Как это выглядит и как лечить . Совет от автоэлектрика.

Нажми для просмотра	БОЛЕЕ 300 ПОЛЕЗНЫХ ВИДЕО ЗДЕСЬ: …       Тэги:

Причины отсутствия зарядки аккумулятора.

Нажми для просмотра	Установка немецкого РН HUCO — 14,5В в генераторы ВАЗ Приора, Калина, Гранта, ВАЗ 2110, ВАЗ2109, ВАЗ 2114,…       Тэги:

Утечка тока и плохая зарядка одновременно. Ищем,находим и устраняем причину.

Нажми для просмотра	Данная проверка не даёт 100% гарантии адекватной работы генератора на автомобиле .       Тэги:

Как повысить напряжение генератора ВАЗ: установка РН HUCO — 14,5В

Нажми для просмотра	В данном видео Наиль Порошин показывает , что порой «Ларчик открываетс я гораздо проще, чем вы думаете» ;-)…       Тэги:

Быстрая проверка генератора вне автомобиля

Нажми для просмотра	Ваз 2107, на холостых оборотах нет зарядки…г охнет при переключен ие передач.       Тэги:

А дело было в проводе! Будьте внимательны!!!

Нажми для просмотра	Процедура замены щеток генератора на ВАЗах.       Тэги:

Плохая зарядка лада гранта замена щеток генератора

Нажми для просмотра	Меняем щетки генератора на ВАЗ 2115! Проблемы с напряжение м! Всем приятного просмотра! Я на : …       Тэги:

Ваз 2107 Замена щеток (НЕТ ЗАРЯДКИ)

Нажми для просмотра	Замена щеток и подшипнико в генератора ваз 2107.       Тэги:

Замена щеток генератора ВАЗ 2101 2107

Нажми для просмотра	замена щёток генератора нива. снять генератор нива. снять поставить генератор нива.       Тэги:

Проблемы с напряжением. Замена щеток на ВАЗ 2115. Реле регулятор напряжения.

Нажми для просмотра	Ремонт генератора 1118 Калина, бюджетный вариант, замена заводского регулятора напряжения на внешний…       Тэги:

Ремонт генератора Ваз 2107″ rel=»spf-prefetch

Нажми для просмотра	Описание отсутсвует       Тэги:

Замена щёток генераторе на Приоре.» rel=»spf-prefetch

Нажми для просмотра	Описание отсутсвует       Тэги:

замена щёток генератора ваз 2121″ rel=»spf-prefetch

Нажми для просмотра	Описание отсутсвует       Тэги:

Генератор Калина, Приора, Гранта, оригинальный ремонт регулятора напряжения.» rel=»spf-prefetch

Функции и схема подключения генератора

Генератор играет, как и все остальные запчасти автомобиля, относящиеся к осуществлению движения, определенную функциональную роль. И выполняет следующие функции:

• зарядка аккумуляторной батареи;
• подпитка стартера в момент запуска двигателя.

Правильный и преждевременный уход за генератором приведет к сохранности работоспособности не только его самого, но и аккумуляторной батарее. Это связано с тем, что при постоянно пониженном напряжении зарядки происходит разряд источника питания, вследствие чего это приведет к деградации накопительных пластин и их дальнейшему преждевременному разрушению. А это в свою очередь приведет к неотложной замене аккумулятора, стоимость которого составляет порой дороже генератора.

Чтобы разобраться с возможными неисправностями генератора, необходимо себе хорошо представлять его устройство и схему подключения.

Схема подключения генератора ВАЗ 2114

Современные автомобильные генераторы имеют 3 обмотки, намотанные таким образом, что получается источник переменного напряжения. Статорные обмотки выполняют роль магнитов, и они питаются от аккумулятора постоянным напряжением. Образуется магнитное поле, в котором вращается ротор с магнитопроводом лепесткового типа и обмоткой, с которой посредством токосъемных колец и графитовых щеток снимается напряжение, номиналом более 18 В и током от 60 до 120 А в зависимости от его мощности и количества оборотов. Но так как напряжение на аккумуляторе не должно превышать 14,7 В, то используется выпрямительный блок и стабилизатор. Они устанавливаются на самом же генераторе, потому что исходя из схемы, видно, что провода напрямую идут на аккумулятор и на реле стартера.

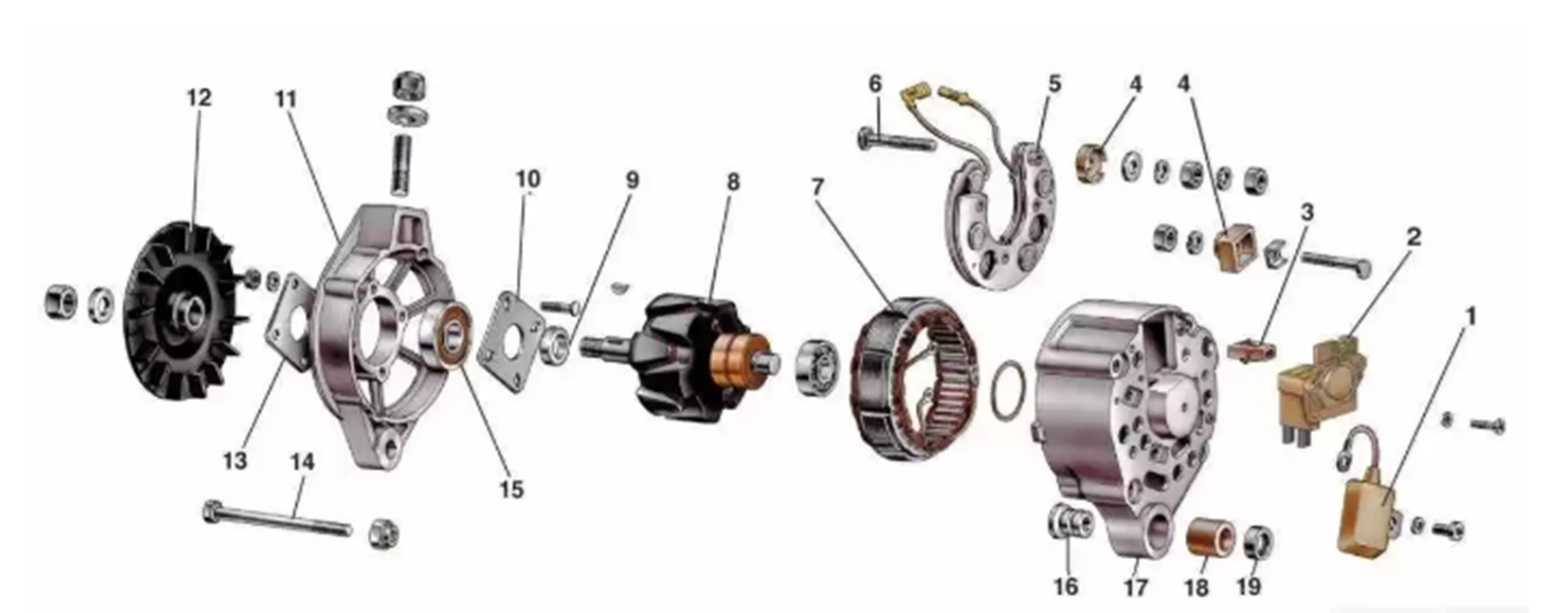

Генератор в разборе

Генератор ВАЗ 2114 включает в себя выпрямительный блок, который находится внутри него. И для его замены при неисправности придется разбирать сам генератор. Также имеется щеточный механизм вместе с регулятором напряжения, точнее, его следует называть стабилизатором. Потому что выпрямленное напряжение с генератора является пульсирующим, которое конечно сглаживается емкостью. Но для его удержания на необходимом уровне требуется дополнительное электронное устройство. А так как регулировать напряжение на нем вручную невозможно, то значит это стабилизатор. На отечественные машины устанавливаются генераторы с выходным током 80,9 А.

Найденный ответ на вопрос «как поменять щетки на генераторе ВАЗ 2114?» не всегда ограничивается только их заменой, потому что за время износа щеток происходит износ всех остальных частей, которые требуют каких-либо действий. Поэтому, исходя из непростого устройства генератора и большого количества в нем функциональных частей, возникает множество неисправностей, и обычно при устранении одной из них, общая проблема не исчезает. А только лишь притупляется и возникнет в ближайшее время заново. Итак, рассмотрим возможные основные неисправности, которые бывают с генераторами, определяемые контрольными приборами самой машины или мультиметром:

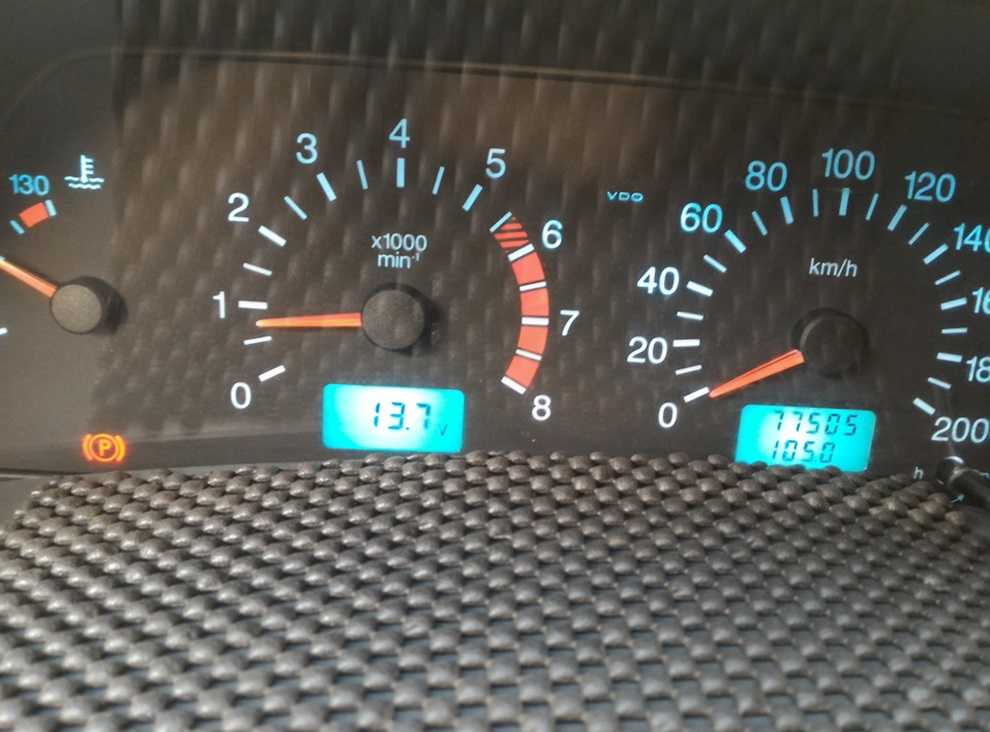

• пониженное напряжение заряда аккумулятора (менее 14,3 В);
• повышенное напряжение заряда (более 14,7 В);
• быстрый, практически моментальный, разряд батареи при включении зажигания;
• отсутствие заряда аккумулятора.

В зависимости от типа неисправности требуется использовать и соответствующие подходы. Но также при всех вышеуказанных неисправностях могут быть неисправны щетки. Они также могут иметь ряд причин выхода из строя:

• износ самих щеток;
• поломка или раскрашивание из-за некачественного материала или сборки;
• выход из строя выпрямителя.

На автомобилях ВАЗ 2114 замена щеток генератора не представляется сложной, но время затратной. Потому что необходимо совершать массу действий.

Оригиналы, аналоги, цены, артикулы

Каталожный артикул		Серийный номер	Цена
КАТЭК ELD-A-2114-90A (оригинальный)		БОШ (9402.3701) (оригинальный)	От 3500 — 4000
9402.3701	FINWHALE 6РК-698-05	6202 2RS / 180202	От 3500 – 4000
КЗАТЭ 9427.3749	Электромаш 977.3701	SKL 2114-6202 2RS	От 3500 – 4000
2114-3701010 (HORT)	КАТЭК 2114-3701010	Contitech 6PK-1115	От 3500 – 4000
ПРАМО-Электро 2114-3701984	ПРАМО- 3701953	ПРАМО-Электро 2114-3701747	От 3500 — 4000
*цены указаны состоянием на июль 2019 года

Принцип работы источника электрической энергии

В корпусе ГУ установлены катушки в количестве 8 штук. Материал медь, способ соединения – «звезда». Ротор – это стальной вал, на тыльной поверхности которого напрессованы магнитопроводы, между которыми установлена обмотка.

К кольцам вала припаяны провода обмотки возбуждения, медно-графитовые щетки. После активации зажигания ток от аккумуляторной батареи проходит сквозь щетки, обмотку, образуя магнитное поле.

Таким образом, приводится в движение ротор, а переменный ток через катушки преобразуется в постоянный.

С тыльной стороны ГУ имеется два вывода с обозначением «+» и «–». Соответственно, клеммы с указанной полярностью подключаются к аккумулятору.

Для вращения ГУ нужен АКБ. Когда фактическое напряжение при работе агрегата будет выше напряжения батареи, генератор начнет раздавать питание потребителям батареи. Благодаря этому, сила тока бортовой сети поддерживается в заданном диапазоне.

Характерные причины выхода из строя ГУ на ВАЗ 2114 (2115)

• недостаточное натяжение ремня приводных механизмов;
• загрязнение контактов на кольцах;
• механическое повреждение блока выпрямителей;
• чрезмерный износ щеток;
• заклинивание (зависание) щеток;
• короткое замыкание в обмотке;
• обрыв цепи питания;
• неисправен регулятор напряжения;
• износ роликового подшипника;
• ослаблена фиксация шкива;
• повреждены лопасти вентилятора.

Способы устранения поломок генератора ВАЗ 2114 (2115)

• проведение профилактических мероприятий;
• замена ГУ в сборе (комплексно);
• натяжение ремня приводных механизмов;
• центрирование лопастей вентилятора;
• установка новых щеток;
• замена выпрямительного моста;
• профилактика регулятора напряжения;
• вставка нового роликового подшипника;
• замена предохранителя в монтажном блоке.

Типичные признаки неисправности ГУ на ВАЗ 2114 (2115)

• периодически (систематически) мигает лампа заряда аккумуляторной батареи на приборной панели;
• индикация перезарядки АКБ, ГУ не дает зарядку на аккумулятор;
• тусклый свет фар;
• ослабленное звучание клаксона, так как мало тока, причина в низком вольтаже;
• появление сторонних шумов при работающем источнике питания.
