Как заменить выжимной подшипник на лада гранта своими силами

Признаки износа сцепления

Признак	Причина и устранение
Неполное включение сцепления (буксует)	Замена дисков, очистка фрикционов
Неполное выключение (ведет)	Профилактика механизма сцепления
Периодические рывки	Износ тросика сцепления, замена фрикционов
Вибрация, биение при переходе на повышенные передачи	Искривление маховика, износ зубьев захвата. Замена маховика,смежных расходных материалов
Шум, скрип, скрежет при активации	Износ пружины демпфера, замена новой, смазка привода
Свободный ход педали увеличен, превышает 2 -3 мм	Натяжение тросика, замена новым
Слышен запах горелых фрикционных накладок	Демонтаж блока сцепления, замена изношенных элементов
Повышенный расход горючего	Изношен маховик, повреждены зубья
Сниженная динамика разгона	Замена фрикционов

Виды неисправностей

Все разновидности неисправностей сцепления, устанавливаемого на Грантах, подразделяются на следующие группы:

1. Сцепление невозможно полностью выключить. Причины такого рода поломки кроются в неполном ходу педали, в колебаниях и возможных заеданиях в ступице ведомого диска, в наличии короблений и перекосов в нажимном диске, в ослабленных заклепках и неисправностях фрикционных накладок. Кроме того, подобная проблема часто вызывается сбоем функционирования тросика привода, поломкой компенсационного механизма либо нарушениями в механизме, компенсирующем износ накладок ведомого диска.
2. Невозможно полностью включить сцепление. Эта поломка может возникнуть из-за изношенности фрикционных накладок либо по причине их замасливания. К прочим причинам возникновения данной неисправности относят замасленную поверхность маховика и корзины сцепления и заедание (либо наличие повреждений) на приводе сцепления.
3. Сцепление работает с рывками. Данное нарушение обусловлено замасленными фрикционными накладками, а также замасленным маховиком и корзиной сцепления, заевшим приводом и поврежденной поверхностью нажимного диска.
4. Повышение уровня шумности во время включения сцепления вызывается неисправностью демпферных пружин.
5. Повышение уровня шумности во время выключений сцепления вызывается наличием течи из выжимного подшипника, а также его повреждением либо изношенностью.

Как правило, при провалах педали сцепления и при обнаружении щелкающих и скрипящих звуков во время его работы чаще всего требуется просто заменить тросик привода сцепления. О том, как именно производится такая процедура, будет рассказано чуть ниже.

Подготовка к ремонту

Для проведения снятия и следующей за ним замены сцепления приготовьте набор инструментов, состоящий из:

• кернера;
• удлинителя;
• воронки;
• головок (на 8, 10, 15, 17, 19 и 30 мм);
• высокой головки (на 13 мм);
• головок Torx E12 и Torx Е14;
• крестовой и плоской отверток;
• плоскогубцев;
• накидных изогнутых ключей (на 8 и 13 мм);
• накидных прямых ключей (на 17 и 19 мм);
• двух регулируемых упоров;
• металлической щетки;
• трещоточного ключа;
• штангенциркуля;
• подставки;
• молотка;
• домкрата;
• баллонного ключа;
• динамометрического ключа;
• центрирующей оправки.

Кроме того, вам потребуется применить определенные детали и расходные материалы. Так, вам понадобится смазка «ШРУС-4», направляющая шпилька М12×1,25 мм, трансмиссионное масло, бруски из древесины, техническая емкость, шланг, ветошь и собственно само сцепление.

Замена выжимного подшипника Калина 2, 1118, Кросс, Sport

Чтобы сделать замену потребуется поставить ваш автомобиль на яму или подъёмник. Так же ремонт возможен, если у вас имеются надежные подпорки и домкрат. Стоит отметить, без ямы или подъемника подойдет способ замены, не снимая коробку, который описан в конце статьи.

Как снять КПП и выжимной подшипник на Калина 2 (1.4-1.6 8кл) своими руками

Замена выжимного подшипника у «Лада Калина» начинается с демонтажа КП, данный процесс подробно описан в пошаговой инструкции с фото / видео. Выполняйте операции по порядку.

1. Открываем капот автомобиля, сразу демонтируем аккумулятор.
2. Далее снимаем воздушный фильтр, раскрутив хомут и отсоединив крепления к кузову.

1. За АКБ расположен тросик сцепления, требуется раскрутить гайку и отсоединить трос от крепежа.
2. Теперь отключите штекер провода датчика скорости, он расположен за «движком», в районе патрубков.

1. Далее находим верхние болты крепления КП к двигателю и откручиваем их.

1. Последние операции сверху КП – это откручивание стартёра и клемм с него, а так же отсоединение тросика сцепления и электропроводки.

1. Убираем передние колеса, скручиваем ступичные гайки. Отсоединяем защиту (брызговики) под крылом.

1. Тут же отключаем клемму провода фонарей заднего хода.

1. Рядом находится балка-растяжка подвески, сначала скручиваем заднюю гайку ключом на 24.
2. Теперь переходим к шаровым опорам, ослабляем гайки и снимаем их с обеих сторон.

1. С этой же стороны на МКПП находим пробку для слива масла, выкручиваем и сливаем в любую ёмкость.
2. Между МКП и двигателем расположен защитный кожух сцепления. Чтобы его снять, открутите гайки по периметру.

1. Переходим к демонтажу кулисы переключения передач. Сначала выкручиваем два болта и убираем крышку.
2. Затем откручиваем винт, который фиксирует соединение кулисы.

1. Следующий шаг – вынимаем из KПП валы приводов колёс с обеих сторон.

1. Возвращаемся к подвеске. Со стороны МКПП необходимо открутить болт крепления рычага, а так же отсоединить растяжку.

1. Далее чтобы снять коробку скоростей и сделать замену выжимного подшипника ВАЗ «Калина» открутите нижние болты крепления КП к двигателю, а так же переднюю подушку. Перед этим обязательно установите подпорку под двигатель.

1. В итоге корпус скоростного агрегата (MKПП-2181) будет полностью отсоединён от сопряженных узлов, и его можно демонтировать. Сначала используем острую широкую отвертку, чтобы отделить узел от двигателя.
2. Затем вручную демонтируем узел. Желательно использовать специальную телескопическую стойку или попросить помощи у напарника т.к КПП не лёгкая. После снятия переходим к замене выжимного подшипника у Лады Калины своими руками.

Как поменять выжимной подшипник на Калине – пошаговая технология

Выжимной подшипник сцепления у Калины 2, 1118, Кросс, Sport (в том числе 8 клапанов) находится в картере (смотри фото в начале статьи), чтобы извлечь старый «выжимник» следуйте инструкции.

1. Сначала отвёрткой извлеките пружину муфты, после чего ВП снимется с вала без затруднений.

1. Далее сделайте осмотр вилки, проверьте плавность хода, отсутствия радиального и осевого люфта, а так же биения. Если вилка в рабочем состоянии, тогда проверьте первичный вал, на котором расположен ВП: шлицы, посадочную поверхность. Не допускаются забоины, трещины, коррозия.
2. После проверки узла, в случае нормального состояния, следует провести замену муфты. В обратной последовательности наденьте муфту на вал (ухо должно без перекосов сопрягаться с вилкой). Закрепите пружину, проверьте плавность работы механизма.

1. Когда будет установлен новый выжимной подшипник сцепления на Калину, можно приступать к монтажу коробки. Операции выполняются в обратной последовательности. Для поднятия КП к силовому агрегату рекомендуется воспользоваться сторонней помощью или телескопической трансмиссионной стойкой.

Как заменить подшипник выжимной на Калине без снятия коробки

Краткая инструкция по замене ВП, не снимая коробки скоростей:1. Сначала вынимаем приводы колёс с обеих сторон. 2. Ставим подпорку под МКПП.3. Затем откручиваем болты крепления коробки к силовому агрегату, оставив два не выкрученными. 4. В резьбовые отверстия выкрученных болтов вставляем три длинные шпильки, как показано на фото.5. Теперь выкручиваем оставшиеся крепления, а далее «вытягиваем» узел по шпилькам на 25-30 см, так чтобы можно было заменить муфту (подобраться рукой).

Снятие сцепления

Замена любой детали начинается с демонтажа старой. При выполнении данной манипуляции машину требуется поставить на подъемник, после чего производится демонтаж коробки передач. Затем следует прокернить имеющиеся на маховике пометки, а болты, закрепляющие сцепление, откручиваются, маховик в это время рекомендуется придерживать отверткой. Далее корзина сцепления снимается с маховика мотора совместно с ведомым диском.

Заключительный этап работы – снятие выжимного подшипника. Для начала подденьте концы пружины, удерживающей его, плоской отверткой, а затем демонтируйте деталь с направляющей втулки. Далее снимается сам подшипник и муфта, затем следует снять и держащую его ранее пружину.

Последовательность действий при снятии и замене сцепления Лады Гранты с тросовым приводом

1. После снятия МКПП (процесс описан выше), помечаем метками расположение корзины и маховика. В том случае, если не планируем заменять корзину, нажимной диск. Решение принимает ремонтник, основываясь на результатах диагностики.

Снятая МКПП

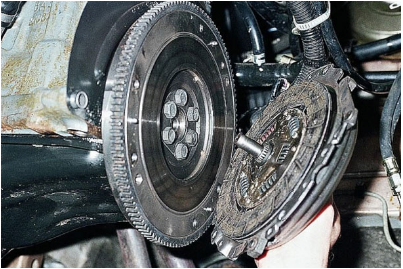

1. Отвинчиваем болты, снимаем корзину с нажимным, ведомым диском.

Корзина с диском

Водителю на заметку. Затяжку болтов ослабляем равномерно, по принципу диагонали, по одному обороту ключа.

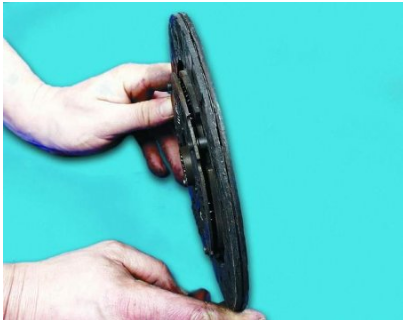

1. Извлекаем диски из корзины сцепления.

Извлечение диска из корзины

1. Проводим дефектовку деталей, смежных механизмов, элементов.

На что обратить внимание при дефектовке:

• трещины, надломы в деталях;
• углубления более чем на 0.2 мм;
• проверяем отсутствие трещин на диафрагменной пружине;
• осматриваем опорные кольца, на них не должно быть следов износа, видимых, явных дефектов;

Заменяем изношенные элементы новыми по мере необходимости.

Установка сцепления на Ладу Гранту своими руками

1. При помощи оправки устанавливаем ведомый диск, корзину, центрирующие штифты.
2. Фиксируем корзину к маховику тремя болтами. Болты заворачиваем равномерно по принципу диагонали с усилием 37 Н.м. Используем динамометрический ключ.
3. Снимаем оправу, устанавливаем механическую коробку передач.
4. Фиксируем привод сцепления на МКПП.
5. Регулируем расстояние от пластиковой втулки к вилке привода. Оно должно быть равно 27 мм. Корректируем значение ключ на «10».

Отмеряем 10 мм

Где находится механизм тросикового сцепления Лады Гранты

В автомобилях семейства Лада Гранта сцепление установлено под кожухом маховика на стыке мотора с корпусом МКПП. Для проведения профилактических работ необходимо полностью/частично демонтировать трансмиссию.

Установка сцепления

Перед тем, как начать сборку сцепления, необходимо вымыть каждый снятый элемент в керосине. Затем тонким слоем нанесите на направляющую втулку выжимного подшипника и на шлиц первичного вала смазку «ШРУС-4». Установку деталей начинают с выжимного подшипника, после чего устанавливают вилку сцепления, пружину и втулку.

Далее сцепление центрируют с помощью специальной оправы, вставляемой в отверстие торца коленвала, при этом ведомый диск ставится на оправе таким образом, чтобы находящийся на ступице выступ был обращен к КПП. После этого устанавливается корзина сцепления, а центрирующая оправа убирается. Затем вам необходимо будет установить на положенное ей место коробку передач.

После установки проверьте и проконтролируйте процесс переключения передач, они должны будут включаться четко, без отчетливо слышных посторонних хрустящих звуков. Помимо этого, в идеале машина будет трогаться с места без рывков.

Все шаги «от и до»

Открываем капот и находим коробку передач. Рядом будет расположен стартер. Все узлы закрыты фильтром, который требуется снять:

1. Отключаем минусовую клемму АКБ (ключ «на 10»);

2. По очереди отсоединяем: разъём ДМРВ (овальный), клапан адсорбера (снизу поджимаем язычок). Стяжку крепления «толстого провода» тоже ослабляем и снимаем;

3. Выводим резиновые опоры из прорезей, откидываем корпус в сторону.

Сверху на картере будет закреплена «вилка» – гнутая пластина с прорезью. Это и есть вилка сцепления (см. фото).

Нашли самую важную деталь

Плоскогубцами, обмотанными изолентой, попробуйте вытянуть наконечник вперёд.

Регулировка сцепления на Лада Гранта (первый способ)

Здесь мы рассмотрим, как регулировать сцепление на Ладе Гранте:

1. Взявшись за наконечник троса, его до упора вытягивают вперёд.

2. Штангенциркулем замеряют расстояние от вилки до пластикового поводка. Дистанция должна составлять ровно 27 мм.

3. При необходимости производят регулировку – резьба предусмотрена не зря.
4. Три раза нажимают на педаль сцепления. Проводят шаги 1-3 повторно.

Если всё настроено и проверено, замерьте ход педали сцепления.

Замеряем дистанцию свободного хода

Расстояние от «верхней точки» до «нижней» не должно превышать 146 мм.

Альтернативный метод настройки сцепления (второй способ)

Никаких штангенциркулей здесь не понадобится:

1. Проводим шаг 1, как указано выше – вытягиваем наконечник вперёд.
2. Отпускаем наконечник и смотрим: если поводок прилегает к вилке неплотно, накручиваем его на стержень.
3. Нажимаем и отпускаем педаль (3 раза), повторяем шаги 1 и 2.

Добейтесь следующего: когда педаль не нажата, поводок должен плотно прижиматься к металлу, в то же время смещение вилки не должно быть заметным. Величина смещения пусть будет равна 1-2 мм.

Общая информация

Как и абсолютное большинство современных автомобилей, Лада Гранта комплектуется достаточно простым сцеплениям, в составе которого насчитывается лишь несколько элементов.

Сцепление (называемое также корзиной сцепления) включает в себя кожух, ведомый диск и выжимной подшипник. В состав кожуха, помимо него самого, входит еще и нажимной диск, кроме того, сложносоставной деталью является ведомый диск, состоящий из демпфера, фрикционных накладок и кольца.

Каждая Гранта комплектуется однодисковым сцеплением замкнутого типа, обладающим специальным элементом, призванным гасить колебания, образующиеся в моменты вращения во время переключений. Сцепка обеспечивается трением сухого типа между ведомым диском и фрикционными накладками, из-за чего данную разновидность сцепления называют сухой.

Помимо этого, сцепления на Грантах лишены зазоров между выжимными подшипниками и располагающимися в кожухе лапками нажимных пружин, что является их главной отличительной особенностью по сравнению со всеми предыдущими модификациями.

Методы регулировки сцепления

Различают две методики регулировки сцепления. При его регулировании первым способом необходимо:

• подцепить наконечник, после чего его натягивают вперед до максимально возможной величины;
• штангенциркулем замерить расстояние между поводком и вилкой, в норме оно составляет 27 мм;
• при обнаружении каких-либо проблем отрегулируйте длину тросика, подкрутив резьбу;
• далее следует трижды нажать на сцепление и убедится в том, что оно нормально функционирует.

При возникновении проблем проведите новые замеры штангенциркулем (расстояние от одной крайней точки до другой не может превышать 146 мм). Если данный показатель превышен, требуется установить новый тросик.

Второй способ регулировки является альтернативным, благодаря чему вы сможете произвести регулировку сцепления без штангенциркуля. Начало альтернативной регулировки ничем не отличается от регулирования сцепления первым способом. Когда поводок будет плотно прилегать к вилке, вы три раза выжмете сцепление, после чего откройте капот, чтобы убедится – прижат ли поводок к металлу как раньше? Одним из обязательных условий регулировки считают полное отсутствие движения вилки либо ее минимальную подвижность (не превышающую 2 мм).

Каждый автовладелец может воспользоваться как первым, так и вторым способом, поскольку автоматическая система регулировки все равно не избавит его от обязанности периодически производить описанную выше работу. Помните – даже при исправно функционирующем тросе вам все равно необходимо хотя бы время от времени открывать капот своего авто.

Не стоит забывать и еще одну рекомендацию опытных автовладельцев – для проведения регулировки не стоит ждать появления явных проблем в работе сцепления. Лучше всего проводить ее регулярно (1 раз на каждые 10 000 км пробега), ведь именно регулировка поможет вам обезопасить себя от возникновения проблем со сцеплением. А проводя эту процедуру в очередной раз, не забудьте оценить еще и состояние тросика. При обнаружении на нем трещин или истончения деталь рекомендуется немедленно заменить.

Установка обшивки крышки багажника на Ладу Гранту
Покраска накладок зеркал Лада Гранта
Тест-драйв
Замена замка багажника на Лада Гранта
Разборка и снятие внешних зеркал Лада Гранта
Лада Гранта АМТ

Как заменить трос в механизме сцепления?

Как правильно осуществляется замена троса сцепления? Ниже приведены подробные аспекты инструкции, позволяющей успешно заменить трос.

1. Сначала приступаем к откручиванию гайки троса от кронштейна, которая расположена под приборной панелью. Это действие выполняем посредством ключа на «8», после чего появляется доступ к демонтажу упора кронштейна.
2. Отсоединяем стопорную скобу, которая разместилась на «пальце».
3. Далее снимаем корпус компенсационного устройства (пользуемся отверткой).
4. С педального пальца извлекаем фторопластовую втулку.
5. Производим визуальный мониторинг элемента узла на предмет присутствия износа. Если таковые «артефакты» присутствуют на поверхности втулки, то ее однозначно заменяем, выполнив предварительную обработку солидолом.
6. Осуществляем демонтаж уплотнителя троса, который вмонтирован в технологическое отверстие лобового щита кузова (по фото его можно наблюдать из подкапотного пространства).
7. Тянем по ходу движения тросовый наконечник до момента извлечения его из паза вилки.
8. Ключом на «17» «побеждаем» гайку, посредством которой наконечник троса удерживается на соответствующем кронштейне трансмиссионного агрегата. Для предотвращения проворачивания наконечника применяем дополнительный ключ.
9. Теперь переходим к демонтажу тросового наконечника, после чего извлекаем данный элемент из отверстия. Сам трос также можно вынуть.
10. Завершив обозначенные манипуляции, начинаем монтаж нового узла.
11. Сначала пропускаем трос в ранее обозначенное отверстие лобового щита.
12. Обрабатываем втулку специальным составом и фиксируем элемент компенсации износа на соответствующем пальце.
13. Теперь крепим трос непосредственно к педали и возвращаем на место ранее снятое уплотнение.
14. Перемещаемся к монтажу наконечника на кронштейне трансмиссии LADA Granta. Удерживающую гайку завинчиваем с потребным моментом (не переусердствуем).
15. Помним о необходимости накрутить поводок.
16. Монтажную процедуру продолжаем перемещением нижнего наконечника в направлении вперед до возникновения ощущения упора.
17. Удерживаем наконечник в обозначенном положении и одновременно осуществляем замер расстояния, которое было освещено нами ранее (конкретнее: на участке «поводок – вилка»). Если параметр некорректен, вращаем поводок до появления оптимального значения.
18. Помним о необходимость смазать тело поводка до момента его установки в узел. Подвергать смазке необходимо плоскость, находящуюся в контакте с вилкой.
19. Завершающим действием является многократный выжим педали на полную величину. Затем снова производим контрольное измерение в секторе «вилка – поводок» и, если оно имеет отклонение от регламента (27 мм), производим повторное регулирование. Таким образом замена троса сцепления завершена.

Замена сцепления на Ладе Гранте без снятия МКПП

Необходимые материалы, инструменты:

• гидравлический (механический) домкрат;
• смотровая яма;
• плечо;
• ветошь;
• комплект автоинструментов;
• дополнительное освещение;
• жидкость WD-40.

Алгоритм замены сцепления

1. Вывешиваем переднюю часть машины, устанавливаем ее на деревянные проставки.
2. Отвинчиваем болты, снимаем колесо, крепления наконечника шаровой опоры.

Крепления наконечника шаровой опоры

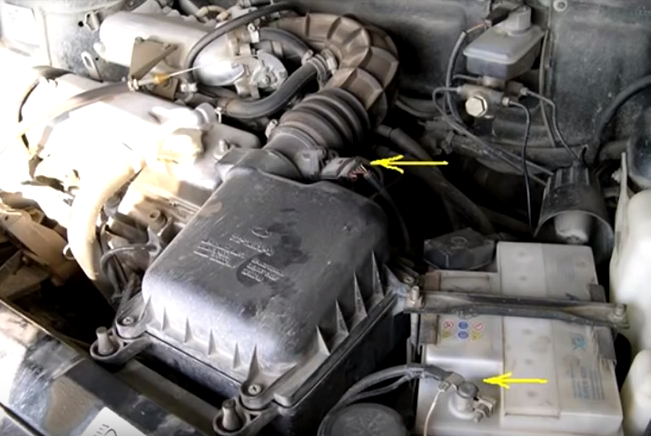

1. Снимаем клеммы с аккумуляторной батареи.
2. Отсоединяем датчик массового расхода воздуха (ДМРВ), извлекаем воздушный фильтр.

Воздушный фильтр

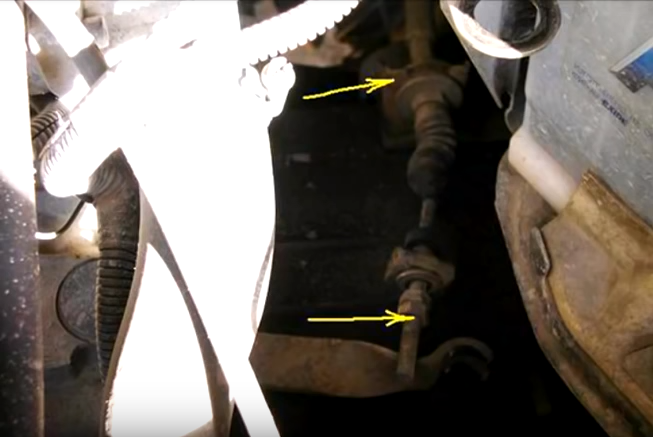

1. Снимаем трос сцепления с вилки. Отпускаем гайку на «10».

Трос сцепления

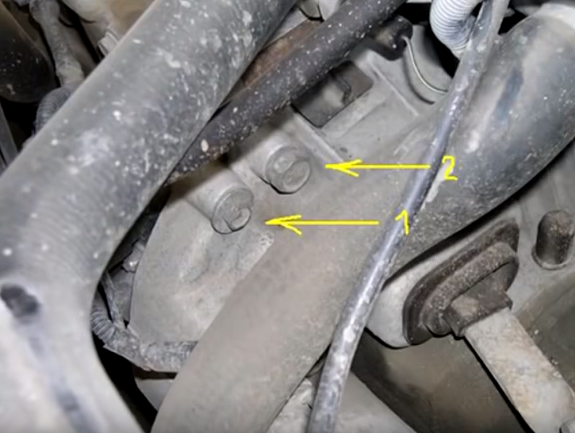

1. Ключ на «17», выкручиваем болты крепления стартера, извлекаем его.

Болты крепления стартера

1. Отпускаем верхние крепления МКПП к блоку цилиндров.
2. Снимаем датчик скорости, извлекаем его, отвинчиваем тросик спидометра.
3. Ключ на «19», демонтируем продольный рычаг, растяжку.
4. Выкручиваем нижний болт крепления стартера.

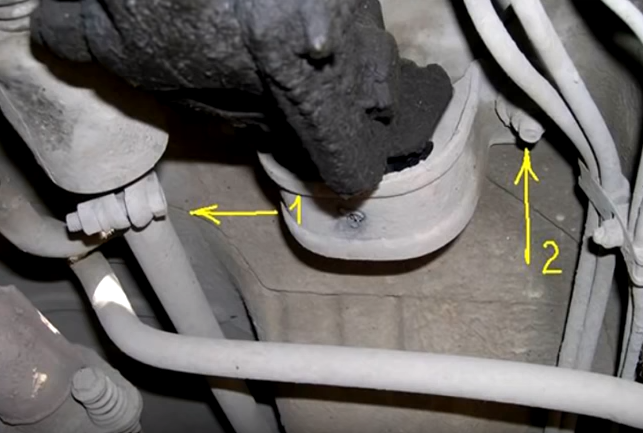

1. Снимаем реактивную тягу, выкручиваем нижние крепления коробки передач.

Нижние крепления коробки передач

1. Отвинчиваем гайку на хомуте тяги привода КПП.
2. Подставляем опоры под поддон картера, откручиваем две подушки двигателя, опускаем его.

1. Аккуратно отодвигаем КПП, опускаем ее на трос в подвисшем состоянии.
2. Доступ к сцеплению обеспечен, проводим профилактические работы.

По завершению устанавливаем в обратной последовательности.

Замена сцепления на Ладе Гранте (робот)

Процесс профилактики и замены аналогичен вышеописанному. При условии соблюдения рекомендаций, проблем с установкой у ремонтника не возникнет.

Главная задача — не повредить верхний актуатор при демонтаже/установке АКПП. С целью облегчения разбора АКПП, предварительно снимаем поперечину подрамника.

Опускаем две подушки двигателя, отводим АКПП, проводим замену сцепления. По окончанию, собираем конструкцию в обратной последовательности.

Замена троса сцепления

Для замены тросика сцепления вам необходимо будет последовательно провести следующие манипуляции:

• открутить гайку, которой тросик крепится к педальному узлу (она находится под панелью);
• снять стопор со шпильки оплетки;
• затем плоскогубцами снимите стопорную скобу;
• после этого извлеките ось педали;
• демонтируйте пружину педального кронштейна;
• плоскогубцами демонтируйте упор наконечника;
• освободите педаль от наконечника троса;
• далее необходимо извлечь из моторного отсека уплотнитель оплетки тросика;
• натяните соединенный с вилкой наконечник троса к себе, после чего достаньте его;
• произведите демонтаж поводка наконечника;
• произведите демонтаж направляющей втулки;
• в завершении работы необходимо будет протянуть трос через отверстие, расположенное между
• моторным отсеком и автосалоном.

Перед установкой тросика его смазывают, а между его оболочкой и им самим заливают небольшое количество машинного масла. Устанавливают трос, проводя аналогичные его снятию действия в последовательности, прямо противоположной демонтажу.

Выбор комплектующих

Ресурс сцепления на Грантах зависит от эксплуатационных условий, в которых находится автомобиль, а потому может иметь существенные отличия. При бережливом использовании автомашины сцепление меняют после 100 000 км пробега. Одним из самых распространенных типов сцепления, устанавливаемых Волжским Автозаводом, являются сцепления LUK.

Как правило, сцепления реализуются в виде комплектов, в их состав включаются диск и корзина сцепления, а также выжимной подшипник. Примерная стоимость сцеплений для Гранты начинается с суммы в 2000 рублей и может существенно варьироваться в том или ином регионе.

Чтобы приобрести оригинальный комплект, а не контрафакт, покупайте детали только в специализированных торговых точках, отталкиваясь от реальных отзывов покупателей, или же закажите комплект непосредственно у производителя (к примеру, воспользовавшись интернетом). Иногда сцепления собираются из комплектующих, изготовленных различными производителями.

Устройство фрикционной муфты

На Ладу Гранту завод-изготовитель устанавливает такое же сцепление, что и на Ладу Калину. Механизм представляет собой маховик с закреплённой на нем корзиной. Задача последней – непрерывно прижимать диск с накладками из фрикционного материала – так крутящий момент от двигателя передается на трансмиссию. Сцепление тросикового типа означает, что когда нажимается педаль, трос, связанный с вилкой сцепления, оказывается в натянутом состоянии, лепестки перестают прижимать диск, и крутящий момент от двигателя не передается на КПП.

Сцепление на Гранте имеет один диск, оно фрикционное с центральной пружиной в виде диафрагмы. Располагается в специальном картере из алюминия и объединено с коробкой передач в одном корпусе, прикрепляется непосредственно к блоку цилиндров. Для наглядности можно познакомиться с подробным рисунком устройства.

Устройство сцепления Лада Гранта

1. Трос привода.
2. Наружная оплётка троса.
3. Наконечник оплётки тросика нижний.
4. Чехол-пыльник.
5. Металлический поводок.
6. Кронштейн вилки.
7. Втулка подшипника.
8. Выжимной подшипник.
9. Кожух.
10. Диафрагменная пружина.
11. Диск (ведущий).
12. Маховик.
13. Накладки из фрикционного материала на диске.
14. Диск (ведомый).
15. Демпферная пружина.
16. Демпфер колебаний вращения.
17. Ступица диска (ведомого).
18. Центральная пружина.
19. Наконечник троса.
20. Корпус автоматического натяжителя троса.
21. Втулка.
22. Крепление оплётки троса.
23. Поддон (картер).
24. Первичный вал коробки передач.

На Ладе Гранте сцепление не нуждается в дополнительной регулировке в течение всего срока службы – так написано в руководстве по эксплуатации автомобиля.
