Замена электроусилителя lada 21079 (ваз 21079) своими руками

Подгонка

Если установочные работы электрического усилителя производит опытный мастер, который может несколько выйти за рамки предложенной инструкции, то следует сказать о том, как проводится подгонка электроусилителя на ВАЗ 2110.

После того, как основные действия из приведенного перечня будут проведены можно произвести следующую подгонку:

Провести выравнивание руля;
Ликвидировать все щели и зазоры между деталями;
Провести установку светодиодного датчика диагностики электроусилителя;
Слегка укоротить питающий кабель;
При необходимости заменить испорченные детали и поврежденные части кожуха.

После этого следует еще раз внимательно осмотреть систему рулевого управления, сидя при этом в салоне. Устранить последние недочеты и натереть панель и руль полиролью. Только после этого можно приступать к дальнейшей эксплуатации машины. Именно соблюдение чистоты и порядка в салоне машины приводят к сосредоточенности водителя за рулем.

Какие бывают усилители момента вращения рулевого колеса (попросту – руля)?

Статистика показывает, что почти никто не покупает новую ВАЗ 2107, чтобы сразу же поставить гидроусилитель руля. Если есть деньги, берут иномарку. Так что усилитель устанавливают часто на машину подержанную. И вкладывать в ВАЗ 2107 стоимостью 50-60 тысяч рублей около половины стоимости (около 31-32 тыс. руб. в ценах 2014 г.) вряд ли кто захочет. Поэтому расскажем подробнее о более популярном варианте – электромеханическом усилителе (ЭУР). Он немного дешевле, его стоимость около 20 тыс. руб.

Электромеханический усилитель руля (электроусилитель) хорошо справляется с нагрузкой, его монтаж гораздо легче, протекает быстрее. Работает он на ВАЗ 2107 почти так же эффективно, что и масляный ГУР. И что самое главное – он воплощает извечную мечту автомобилиста о регулярном техническом обслуживании, так как работает по принципу «установил и забыл». Как следует из самого названия, электроусилитель соединён с бортовой системой питания 12 В (при максимальном токе 50А) и рулевым управлением.

Рассмотрим отечественный ЭУР для ВАЗ 2107 производства махачкалинского завода «Авиаагрегат».

Предусмотрен электроусилитель руля для ВАЗ 21214, но на всём ряду «классики, в том числе и на ВАЗ 2107 вполне пригоден. Крепится он вместо обычной рулевой колонки.

Принцип действия – создание электродвигателем дополнительного момента, действующего синергически и синхронно с руками водителя. Коэффициент усиления на рулевом колесе – 5,7. Это значит, что усилие при повороте, при котором водитель «вложил» 20 кг собственной силы, теперь требует 3,5 кг.

Что входит в комплект?

собственно усилитель;
кронштейн для крепления на рулевую колонку ВАЗ 2107;
промежуточный кардан;
вспомогательные детали, такие как провода, крепёж и декоративный кожух.

Как работает электроусилитель руля?

Принцип работы сложный, с использованием обратной связи:

Датчик момента «ловит» приложение направления и силы на руль водителем и трансформирует импульсы в электрический сигнал; кроме датчика момента есть датчики числа оборотов коленвала, скорости автомобиля, положения ключа зажигания и др., каждый из них тоже формирует сигнал и посылает их в блок управления.
Блок по особой программе обработки выдаёт суммирующий сигнал, который поступает на статор электродвигателя.
Электродвигатель производит «обратную работу», превращая электрический импульс в движение руля.

Наличие датчика скорости приводит к тому, что чем быстрее машина движется, тем «слабее» усилие, то есть рулевое колесо «тяжелеет». При этом, электродвигатель включается лишь тогда когда нужно, и тогда слышно, как он слегка жужжит.

ЭУР начинает работать на ВАЗ 2107 спустя 4-6 секунд после включения зажигания.

В случае, если какие – то неполадки случатся в цепи питания, то электроника просто отключит ЭУР, загорится извещающий световой сигнал, и автомобиль вернётся на ручное управление.

Установка ЭУР. Для этого:

вначале, как и при любых работах, отсоединяем «массу» с АКБ.
заменяем кардан в колонке рулевого управления;
сверлим крепёжные посадочные отверстия согласно приложенной схеме;
проводим провод эл/питания, ставим предохранитель и провода датчиков коленвала и скорости.
ставим снаружи защитный кожух.

Вся работа занимает около 2-3 часов. Для того, чтобы поставить устройство, почти все работы проводятся в салоне.

Гарантия на изделие составляет 1 год со дня покупки.

В целом, если вы беззаветно преданы ВАЗ 2107, то можете поставить электроусилитель руля.

Ещё вариант: ЭУР от «Приоры». Для установки на классический ряд требуется специальная переходная пластинка и спецкардан.

Внимание! Так как при любом ТО замеряют люфт рулевого колеса, то есть 100% риск «нарваться» на вопрос и имеется большая возможность, что вам откажут в проведении техосмотра с «тюнингованным» рулевым управлением. Если вы при этом хотите пройти ТО честно, то необходимо:

Если вы при этом хотите пройти ТО честно, то необходимо:

Найти официальное письмо завода – производителя автомобиля ВАЗ (с печатями), что именно данная модель одобрена для ВАЗ 2107 и захватить её с собой на ТО; насколько известно, есть письмо на семейство 2110, и на 21214. Что касается ВАЗ 2107, то есть ли оно вообще?Скачать для печати
Взять также документ, что электроусилитель установлен на сервисе или СТО, официально являющейся представителем ВАЗ, а не вами лично в гараже.Если и в этом случае органы будут препятствовать, требуйте письменный отказ от допуска на ТО с указанием подробной причины, и грозите судебными карами.

Отличия от ГУР

Надо понимать, что ГУР это гидроусилитель руля и эти два устройства постоянно сравнивают, выясняя какой из них лучше. В общих чертах можно сказать, что эти два компонента могут иметь общие показатели, но электроусилитель имеет в своем составе электронный блок.

Именно это отличие делает его более функциональным, и его производительность характеризуется следующими показателями:

Датчики электронного блока постоянно проводят мониторинг скоростных показателей движения, они считывают его траекторию и контролируют исправность рабочих компонентов;
После того, как данные собраны, они передаются в специальный блок электронного управления где подвергаются обработке;
Искусственный интеллект системы управления изменяет параметры главного цилиндра в автоматическом порядке;
Уровень давления масла подвергается регулировке только положением клапана, он может быть как открытым, так и закрытым;
Чем большую скорость начинает набирать автомобиль, тем интенсивнее и активнее открывается клапан;
В процессе повышения скорости, параллельно растет и тяжесть управления рулем, а это в свою очередь повышает степень безопасности и стабильности при управлении ВАЗ 2110;
Кроме того, на работу электроусилителя не влияет наличие топлива, он не влияет на его расход.

Этапы выполнения работ

Из-за отсутствия ЭУР на машине многие автовладельцы решают поставить усилитель руля на ВАЗ 2107 своими руками. Автомеханики считают, что ЭУР Приоры или Нивы зачастую выходит из строя. В некоторых случаях клинит руль. Такие неполадки опасны при движении машины. Поэтому рекомендуется отдавать предпочтение заводским электроусилителям.

В любом случае потребуется настроить датчик скорости КПП. В противном случае при трогании ВАЗа с места и при движении на небольших скоростях водитель не сможет заметить каких-либо изменений. Таким образом, крутить руль будет тяжело. При наборе высокой скорости руль будет поддаваться автовладельцу с незначительным сопротивлением.

Если отсутствует датчик скорости, его придется поставить. Он должен иметь 6-импульсную проходную от Нивы 214. Как правило, это входит в заводскую комплектацию. К другим конструктивным изменениям, которые потребуется выполнить, специалисты относят:

перенос другого троса подсоса, который входит в комплект к электроусилителю ВАЗа 2108,
замена редуктора — потребуется взять данный агрегат с коротким валом червяка, при этом сошка должна быть родной,
при наличии у 2107 контактной системы зажигания потребуется установить своими руками диод MUR1100E.

В комплект ЭУР для «семерки» входят следующие элементы.

Датчик скорости.
Крепежные детали.
Трос подсоса.
Замок зажигания, переключатели подрулевые, кожух от рулевой колонки — данные детали должны быть от 2110.
Инструкция по монтажу и паспорт на электроусилитель руля на ВАЗ.

Главные детали усилителя руля

К основным элементам данной конструкции можно отнести:

торсионный и рулевой вал,
электродвигатель,
ЭБУ,
бесконтактный датчик крутящего моменты,
датчик положения ротора.

Что касается управления ЭУР, то оно состоит из следующих элементов.

Входных датчиков, имеющих прямое отношение к крутящему моменту и определению угла поворота на рулевом колесе.
Исполняющего устройства — к нему поступают сигналы управления, которые вырабатываются специальной программой.
Блока управления — обрабатывает сигнал существующих датчиков.

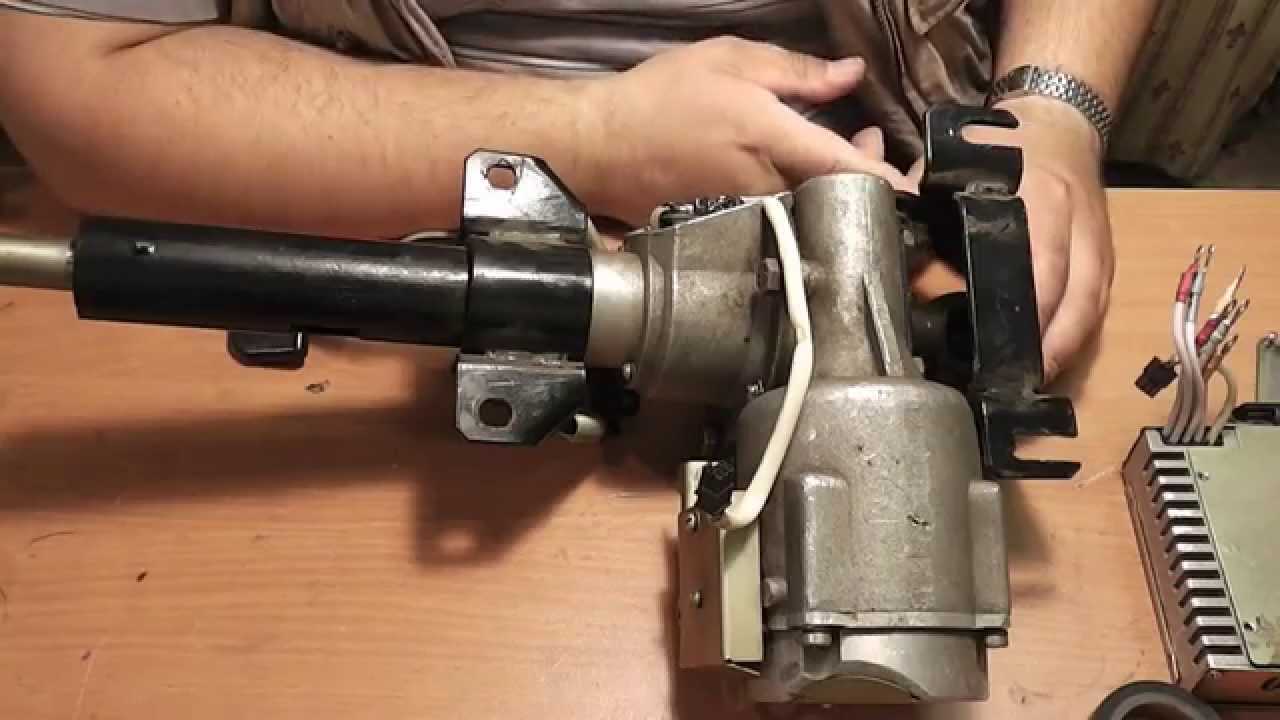

Усилитель в сборе

Руль с электроусилителем обеспечивает управление машиной в следующих режимах:

при поворотах,
поворот на незначительной и большой скорости,
возвращение колес в среднее положение и их поддержка в этом состоянии.

Монтаж электроусилителя руля на ВАЗ 2107 необходим, так как с помощью этого устройства поворачивается рулевое колесо. За счет торсина крутящий момент передается на рулевую систему. При этом замеряется закрутка торсина и угол поворота данного колеса. Для этого используются специальные датчики. Полученные данные передаются ЭБУ. Таким образом поддерживается работа электродвигателя в необходимом режиме. Далее крутящий момент поступает к рулевому механизму и ведущим колесам.

Поворот на малых скоростях характерен для парковки машины. При этом угол поворота рулевого колеса большой. Электронная система управления обеспечивает крутящий момент за счет максимальной работы в электродвигателе.

При езде на большой скорости ЭУР обеспечивает минимальный уровень крутящего момента. Чтобы вернуть колеса в среднее положение, потребуется увеличить реактивное усилие, возникающие при повороте. Для поддержки колес в определенном положении система управления самостоятельно корректирует их направление.

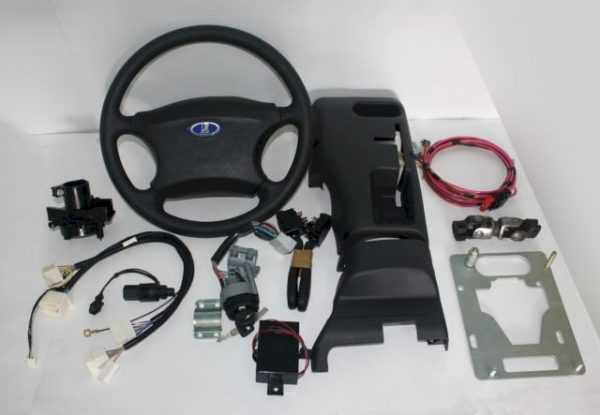

Что входит в комплект поставки электроусилителя

Специалисты рекомендуют устанавливать только электроусилители российского производства ОАО «Автоэлектроника», г. Калуга. Комплект механизма состоит из следующих элементов:

электроусилитель;
переходная пластина;
промежуточный вал;
подрулевые переключатели;
провода;
замок зажигания;
рулевое колесо от «Приоры» или «Калины»;
декоративный кожух;
датчик скорости.

Приобретая комплект электроусилителя руля, какие-либо дополнительные элементы для установки механизма не понадобятся

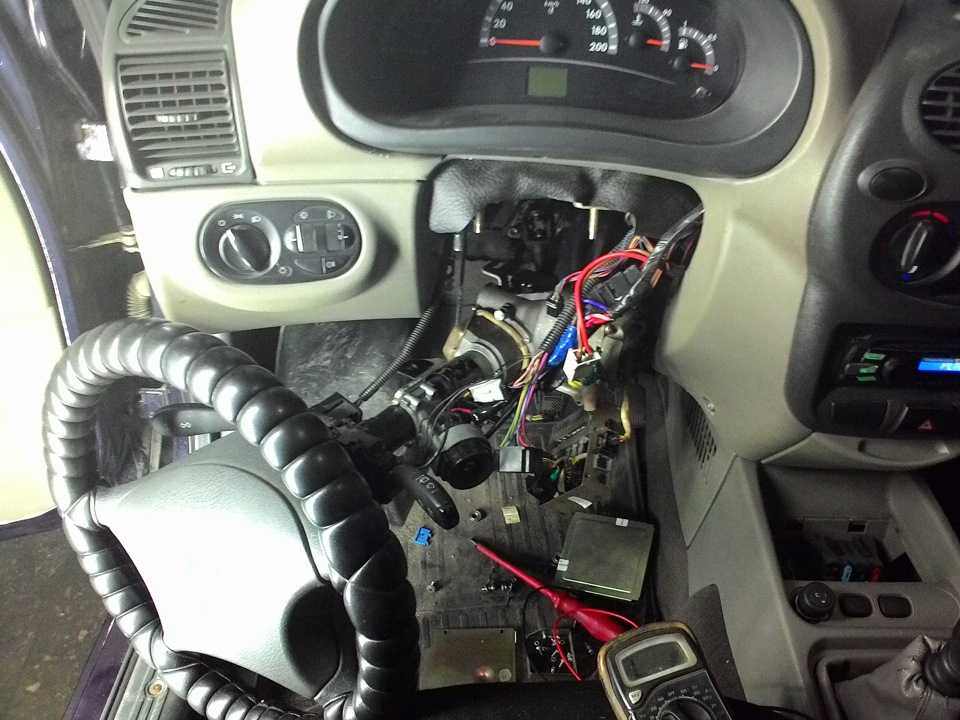

Как установить

Для установки ЭУР на ВАЗ 2107 помимо деталей из комплекта понадобится стандартный набор инструментов, состоящий из ключей и отвёрток. Процедура сборки осуществляется в следующей последовательности:

Обесточиваем бортовую сеть автомобиля, для чего снимаем минусовую клемму с АКБ.
Снимаем декоративный чехол рулевой колонки, откручивая соответствующие винты крепления.
Демонтируем старый руль и кардан.
Согласно инструкции производим крепление нового механизма через специальную пластину.
Опускаемся под машину, откручиваем трос спидометра с коробки передач и устанавливаем датчик скорости, на который наворачиваем трос.
Проводку подключаем согласно схеме.
Устанавливаем защитный чехол.
Подключаем клемму на АКБ и проверяем работоспособность электроусилителя. При правильном монтаже проблем возникнуть не должно.

Прохождение техосмотра и сертификаты

Прежде чем установить ЭУР на свою «семёрку», стоит задуматься над вопросом прохождения техосмотра. Дело в том, что монтаж такого устройства является внесением изменений в конструкцию транспортного средства, в результате чего возникнут сложности при прохождении ТО в случае отсутствия соответствующих сертификатов. Чтобы не было каких-либо проблем, необходимо устанавливать изделие в сертифицированном ВАЗовском автосервисе. Кроме этого, нужно получить соответствующие документы: сертификат от производителя и сервиса, где осуществлялась установка. Если есть все необходимые бумаги, то пройти технический осмотр можно будет без нюансов. Если же возникают конфликтные ситуации, у сотрудников станции проведения техосмотра нужно потребовать отказ в письменном виде с указанием причин.

Для прохождения техосмотра на авто с ЭУРом, установка которого не предусмотрена с завода, потребуется соответствующий сертификат

Несмотря на кажущуюся сложность такого устройства, как электроусилитель рулевого управления, его монтаж и подключение не отнимет много сил и времени. Нужно подготовить комплект механизма с необходимыми инструментами, после чего следовать пошаговым инструкциям, согласно которым можно выполнить установку и подключение устройства.

Основные рекомендации по установке

Первоначально делается переходная пластина и кардан. Для этого используется кардан от переднего привода и классики. Далее демонтируется крестовина (нарезается на ней резьба) и подгоняется по длине кардан. После обваривания стыка крестовина собирается. В ее подшипники потребуется добавить новую смазку.

Установленная деталь

Затем вставляется руль (можно взять от «Лады Калины»). Следующий шаг заключается в подключении электрической части ЭУР. Через предохранитель подключается красный провод на АКБ. Коричневый подключается к любой шпильке крепления данного механизма. Оранжевый провод (зажигание) подключается к синему (замок зажигания) через предохранитель. Кабели тахометра присоединяются к фишке приборной панели к сине-коричневому проводу. Серый кабель от датчика скорости присоединяется к проводу, идущему от его 2 к 9 контакту ЭБУ.

Многие автомеханики не рекомендуют устанавливать своими руками подобный агрегат на 2107. Особенно если речь идет о переделанном механизме. Что касается ценового фактора, то это удовольствие обойдется автовладельцам в кругленькую сумму денег. Если машиной управляет женщина, тогда установка усилителя для руля необходима.

Характеристики

ЭУР служит для того, чтобы снизить прилагаемое усилие к рулевому колесу, необходимое для осуществления маневров.

Оптимально для ВАЗ 2109 устанавливать электроусилитель, позаимствованный от Lada Priora. Новые модели АвтоВАЗ выпущены на базе старых, потому детали отлично подходят на уже давно не выпускаемые девятки.

Выбирая себе ЭУР для установки, убедитесь, что он соответствует следующим характеристикам.

Характеристика	Требуемые параметры
Максимальный компенсирующий момент	35 Нм
Средний показатель потребления тока	50 А (при скорости вращения руля 360 градусов/сек и 35 Нм компенсирующего момента)
Рабочая температура	В диапазоне от -40 до +85 градусов по Цельсию
Вес устройства	9,5 килограмм
Тип двигателя	Реактивный, индукторный, оснащенный электронным управлением
Количество фаз	3
Направление вращения	Реверсивного типа
Тип редуктора	Трехзаходный, червячный
Материал червячного вала	Хромированная сталь 40х
Материал червячного колеса	Углепластик УПА 6/30 2

ЭУР от Приоры

Выбор в пользу именно такого электроусилителя для ВАЗ 2109 обусловлен его преимуществами:

Монтаж выполняется достаточно легко;
ЭУР потребует небольшого количества энергии для работы;
Экологичное устройство;
Отлично адаптируется под классику АвтоВАЗ, включая девятки;
Позволяет комфортно управлять автомобилем даже на высоких скоростях.

Преимущества компонента

Электропривод руля имеет ряд преимуществ, которые и привели к тому, что он устанавливается не только на ВАЗ 2110, но и на другие модели этого завода. Помимо технических характеристик он обладает и другими не менее важными показателями:

Простота монтажных работ при установке узла;
Агрегат потребляет сравнительно малое количество электроэнергии;
Узел не влияет на экологические показатели автомобиля;
Возможная установка узла на другие модели ВАЗ;
Параметрические показатели, то есть эффективное понижение крутящего момента соответственно росту скорости автомобиля;
В процессе эксплуатации не требуется дополнительного ухода и применения различных специальных материалов;
При низких температурных показателях этот вариант усиления рулевого колеса показывает себя лучше.

Новый электроусилитель руля ВАЗ 2110 с компонентами

Но в случае с отечественными дорогами и этого усиления вполне достаточно, чтобы чувствовать себя комфортно за рулем.

Подробное руководство по установке электроусилителя руля

Купить электроусилитель сегодня — не проблема, для этого достаточно обратиться в любой специализированный магазин. Конструктивные особенности «семерки» допускают установку электроусилителя от Лады Приоры. Но перед тем, как приобрести этот узел, нужно учесть, что для монтажа потребуется сделать или дополнительно купить кардан, а также переходную пластину. Подробно описывать весь процесс мы не будем, поскольку если вы понимаете, о чем идет речь, то приведенной ниже инструкции будет достаточно для правильной и полноценной установки системы (автор видео — канал Anton Mariyan).

Если же вы сталкиваетесь с необходимостью установки впервые, то лучше будет обратиться за помощью в этом деле к квалифицированным специалистам. Ведь при допущении ошибок избавиться от неисправностей может быть проблематично, поэтому при отсутствии опыта лучше сразу доверить это дело профессионалам.

Итак, как производится процедура установки:

Для начала следует полностью обесточить бортовую сеть, чтобы не допустить возможного замыкания в ходе ремонтных работ. Для этого просто откройте капот и отключите клеммы от аккумуляторной батареи.
Затем вам нужно будет демонтировать защитный чехол с рулевого колеса. Для этого просто открутите болты, которые крепят две части накладки.
На следующем этапе производится снятие старого кардана руля, а также монтаж новой детали, которая идет в комплекте к купленной системе.
Выполнив эти действия, вам нужно будет с помощью дрели просверлить отверстия для фиксации электроусилителя. В зависимости от конструктивных особенностей нового ЭУР, отверстия могут быть разными, поэтому на данном этапе необходимо воспользоваться инструкцией по установке, которая должна идти в комплекте.
Когда отверстия будут просверлены, электроусилитель необходимо зафиксировать.
Далее, производится подключение проводов от датчиков оборотов, а также скорости. При подключении будьте внимательны — нельзя допустить наличие оголенных проводов в электроцепи, поэтому все кабеля нужно тщательно заизолировать.
После выполнения этих действия производится подключение цепи питания узла, помните о том, что электроцепь должна включать в себя предохранительный элемент.
Собственно, на этом процесс монтажа системы электроусилителя можно считать завершенным. Вам остается только установить на место защитные накладки руля и закрутить все болты, открученные ранее. Затем подключаются аккумуляторные клеммы и проверяется работоспособность системы. Если в работе электроусилителя возникли проблемы, то необходимо проверить правильность установки, а также удостовериться в том, что вы не допустили ошибок при подключении проводов. Как показывает практика, одной из основных причин некорректной работы ЭУР является неправильный монтаж проводки.

Цена вопроса

Стоимость устройства зависит от его производителя, а также магазина, где вы покупаете товар.

Цена может отличаться, в среднем стоимость электроусилителя такова:

Принцип работы электрического усилителя

Прежде чем рассмотреть установку электроусилителя руля (ЭУР) на «семёрку», необходимо разобраться, что же собой представляет этот механизм. Основными элементами узла являются:

электродвигатель;
механическая шестерня передачи;
датчик поворота руля;
датчик крутящего момента руля;
блок управления (БУ).

В блок управления поступают сигналы о скорости, с которой движется автомобиль и о частоте вращения коленчатого вала синхронно с вращением «баранки». В БУ происходит расчёт данных величины и полярности поступающего на электромотор питания. От электродвигателя через механическую шестерёнчатую передачу создаётся дополнительное усилие, которое и облегчает управление передними колёсами. Усилие может прикладываться как к рулевому валу, так и к рулевой рейке, что зависит от класса авто и конкретной конструкции электроусилителя. Поскольку речь идёт о классических «Жигулях», то на этих моделях никакая рулевая рейка не устанавливалась.

Конструкция электромеханического усилителя руля: 1-электродвигатель; 2-червяк; 3-червячное колесо; 4-скользящая муфта; 5-потенциометр; 6-кожух; 7-рулевой вал; 8-разъём датчика момента на рулевом валу; 9-разъём питания электродвигателя

Конструкция ЭУР для легковых авто имеет небольшие габариты и крепится непосредственно на рулевую колонку. Механизм находится в салоне автомобиля, что обеспечивает его защиту от попадания влаги, грязи и пыли и продлевает срок службы. В электроусилителе руля есть два основных рабочих режима, которые зависят от скорости движения транспортного средства:

Во время движения с малыми скоростями устройство прилагает наибольшее усилие к рулевому механизму чтобы облегчить управление автомобилем. Таким образом, руль становится «лёгким», что позволяет его вращать пальцем одной руки.
Двигаясь на высоких скоростях руль становится более «тяжёлым», благодаря чему создаётся эффект возврата колёс в среднее положение. Такой принцип работы повышает безопасность движения.

Технические характеристики LADA 4×4 3-дв. с двигателем ВАЗ-21214-30 (Евро-3)

Длина, мм 3720

Ширина, мм 1680

Высота, мм 1640

База, мм 2200

Колея передних колес, мм 1430

Колея задних колес, мм 1400

Объём багажного отделения, куб. дм. 265/585

Масса в снаряженном состоянии, кг 1210

Полная масса автомобиля, кг 1610

Допустимая полная масса буксируемого прицепа с тормозами, кг 600

Допустимая полная масса буксируемого прицепа без тормозов, кг 300

Колесная формула / ведущие колеса 4 x 4 / все

Компоновочная схема автомобиля полноприводная, расположение двигателя переднее, продольное

Тип кузова / количество дверей универсал / 3

Тип двигателя бензиновый, четырёхтактный

Система питания распределенный впрыск с электронным управлением

Количество и расположение цилиндров 4 в ряд

Рабочий объём двигателя, куб. см 1690

Максимальная мощность, кВт / об.мин. 59,5 / 5000

Максимальный крутящий момент, Нм при об/мин 127,5 / 4000

Топливо неэтилированный бензин АИ-92 (min)

Расход топлива по ездовому циклу, л/100 км 11

Максимальная скорость, км/ч 137

Коробка передач с ручным управлением

Число передач 5 вперед, 1 назад

Передаточное число главной пары 3,9 или 4,1

Рулевое управление травмобезопасное с телескопическим валом, рулевой механизм — глобоидальный червяк

Раздаточная коробка механическая, с блокируемым межосевым дифференциалом

Число передач РК 2 (высшая, низшая)

Шины 175/80 R16 (85, Р); 185/75 R16 (92, Q); 175/80 R16 (88, Q)

Емкость топливного бака, л 42

Характеристика неисправностей ЭУР и необходимость последующей диагностики

К сожалению, такое развитие событий наблюдается довольно часто. Отказ в работе ЭУР сопряжен с возникновением некоторых трудностей в управлении автомобилем и появлением определенных неполадок. В большинстве случаев ответственными за неисправности являются следующие факторы:

отсутствие сигнала датчика скорости;
низкое напряжение в питающей сети автомобиля;
превышено максимальное значение оборотов системы;
неисправен блок управления.

Все эти факторы приводят к выходу устройства из строя. Диагностика аналогичного состояния проводится автомобилем самостоятельно в результате запуска системы и включении бортового компьютера, проверяющего исправность всех систем. При отсутствии сигнала от какого-либо элемента компьютер автоматически считает его неисправным, о чем выводит соответствующую информацию на приборную панель.

Если не работает электроусилитель руля, то на экране загорается специальная лампочка оранжевого цвета, имеющая форму рулевого колеса с восклицательным знаком. Инструкция производителя гласит, что отказ ЭУР предусматривает неотложный ремонт. Для чего водитель должен на низкой скорости двигаться к СТО для проведения соответствующих действий. На практике же дело обстоит немного иначе.

В большинстве случаев загоревшаяся лампочка на приборной панели отнюдь не подразумевает ремонт. Она показывает наличие какой-либо неполадки в узлах ЭУР. Это могут быть как неисправности в цепях питания, которые подразумевает схема подключения устройства, так и выход из строя одного из датчиков. При этом абсолютно никакого воздействия на контроль за управлением автомобиля подобный факт не оказывает.

Настоящей проблемой являются такие неполадки, которые воздействуют на чувствительность рулевого колеса и препятствуют его нормальной работе. Данные проблемы возникают достаточно часто и требуют немедленного реагирования, поскольку их игнорирование может привести к печальным последствиям. Для быстрой нейтрализации такой проблемы следует извлечь предохранитель, который находится с левой стороны от рулевого колеса.

Этот шаг позволит без помех добраться до места ремонта, хотя управление автомобилем и станет немного труднее.

Составные части электроусилителя руля Лада Калина и его работа

Электроусилитель руля на Калину представляет собой специальное устройство, подключаемое к системам рулевого колеса и обеспечивающее его плавную и мягкую работу. Подобное решение позволяет вращать руль без прикладывания особых усилий.

Сама конструкция ЭУР довольно проста и состоит всего из нескольких частей:

электродвигатель;
редуктор;
блок управления;
датчик момента;
датчик скорости;
датчик частоты вращения коленвала.

ЭУР является достаточно простой системой. Но даже подобная его конструкция позволяет устройству получать всю необходимую информацию, чтобы обеспечивать движение машины. Контроль за работой прибора осуществляется непосредственно бортовым компьютером, который входит в заводскую комплектацию Лада Калина. Электроусилитель руля включается при достижении частоты вращения, равной 400 об/мин, а отключается при превышении 60 км/час.

Подобные рамки обеспечивают наилучшие характеристики и позволяют управлять автомобилем в тот самый промежуток, который является наиболее сложным. К тому же такие показатели определены производителем исходя из соображений безопасности, поскольку работа ЭУР на высоких скоростях сопряжена с определенным риском.

Предназначение и принцип работы устройства

Частичный демонтаж торпеды для установки ЭУР

Прежде чем приступить к данной работе, следует выяснить принцип действия ЭУР. Усилитель руля — это важный элемент в управлении любым автомобилем. Его задача заключается в создании дополнительных усилий при повороте рулевого колеса за счет наличия электрического привода. В современных автомобилях устанавливают электроусилитель руля.

К основным его преимуществам автомеханики относят:

удобная регулировка технических характеристик управления,
наличие высокой информативности,
надежность,
значительная экономия используемого топлива.

Необходимо отметить, что ЭУР имеет 2 схемы: передача усилий электродвигателя на вал руля либо рейку рулевого колеса. Автомеханики выделяют 2 системы такого усилителя.

С 2 шестернями, представленными в виде единого блока, в котором объединены рулевая конструкция и усилитель руля. В последнем элементе находится электродвигатель асинхронного типа. Рейка оснащена 2 участками зубьев, один из которых считается приводом усилителя.
С параллельным приводом — передает усилия от электродвигателя на рулевую конструкцию за счет ременной передачи. В этом случае усилие одновременно передается на рейку рулевого колеса и на вал.

Установка

Чтобы поменять стандартный рулевой механизм на ЭУР, вам потребуется приобрести следующий набор:

Новый электроусилитель;
Комплект проводки для подключения усилка;
Установочная пластина (найти можно на рынке, но некоторые делают сами);
Укороченный кардан рулевого вала;
Защитный кожух от «десятки» с европанелью;
Руль (лучше взять от Калины);
Кнопка аварийного сигнала (расположится на панели).

Комплект для замены

Все, когда все необходимые компоненты готовы, и вы настроились на работу, можно приступать.

Поскольку речь идет о работе с электрической системой, обязательно снимите минусовую клемму с аккумуляторной батареи.
Снимите рулевое колесо, демонтируйте защитный кожух и подрулевые переключатели. Не забудьте про демонтаж соединительной колодки вместе с переключателями.
Открутите накладку приборной панели, снимите приборную комбинацию. Так вы сможете затем подключить проводку управления от электроусилителя.
Снимите замок зажигания. Здесь будьте аккуратными. Многие в спешке срывают шлицы ботов крепления.
Демонтируйте рулевой вал.
Теперь перед вами разобранная конструкция, где явно выделяются достаточно длинные шпильки. Их следует укоротить. В противном случае шпильки упрутся в новый механизм электроусилителя.
Установите переходную пластину. Для ее монтажа передние гайки подойдут старые. При этом задние болты обязательно замените. Их размер должен составлять 4,8 на 50 миллиметров и подходить под ключ на 10.
Если установочную пластину отыскать не удалось, опираясь на чертежи ниже, можете изготовить ее своими руками.

Настало время подключить проводку.
Практика владельцев ВАЗ 2109 показывает, что проводку на аккумуляторную батарею удобнее всего выводить через отверстия, предназначенные для шлангов гидрокорректора оптики.
Остальная часть проводки идет на приборную панель, где подключение следует выполнять согласно этой схеме.

Закрепите кардан электроусилителя на рейке, но не затягивайте фиксирующий болт. Делаем примерку электроусилителя руля. Карданчик, который идет в комплекте, немного не подходит по длине. Тут лучшим решением будет увеличение посадочных гнезд на усилителе. Это позволит сдвинуть его в сторону карданчика.
Соберите колонку и приборную панель, действуя в обратной демонтажу последовательности.
Ни в коем случае не забудьте подключить разъемы к командному блоку усилителя.
Возвращайте на аккумулятор минусовой провод, запускайте мотор и проверяйте, как на вашей девятке работает приоровский электроусилитель рулевого управления.

Процесс установки

Устанавливая ЭУР от Приоры на ВАЗ 2109, положение самого руля сместится примерно на 5 сантиметров в сторону водителя. Также руль опустится вниз. Потому положение кресла придется немного изменить.

Загрузка …

Модификации ВАЗ 2107

LADA-2107 (двигатель 2103, 1,5 л, 8 кл., карбюратор)
LADA-21072 (двигатель 2105, 1,3 л, 8 кл., карбюратор, ременной привод ГРМ)
LADA-21073 (двигатель 1,7 л, 8 кл., моновпрыск — экспортная версия для европейского рынка)
LADA-21074 (двигатель 2106, 1,6 л, 8 кл., карбюратор)
LADA-21070 (двигатель 2103, 1,5 л, 8 кл., карбюратор)
LADA-2107-20 (двигатель 2104, 1,5 л, 8 кл., центральный впрыск)
LADA-2107-71 (двигатель 1,4 л., 66 л.с. двигатель 21034 под бензин А-76, версия для Китая)
LADA-21074-20 (двигатель 21067-10, 1,6 л, 8 кл., распределённый впрыск, Евро-2)
LADA-21074-30 (двигатель 21067-20, 1,6 л, 8 кл., распределённый впрыск, Евро-3)
LADA-210740 (двигатель 21067, 1,6 л, 53 кВт/72,7 л.с. 8 кл., инжектор, катализатор) (2010 г.в.)
LADA-21077 (двигатель 2105, 1,3 л, 8 кл., карбюратор, ременной привод ГРМ — экспортная версия для Великобритании)
LADA-21078 (двигатель 2106, 1,6 л, 8 кл., карбюратор — экспортная версия для Великобритании)
LADA-21079 (роторно-поршневой двигатель 1,3 л, 140 л.с., изначально создана для нужд МВД и КГБ)
LADA-2107 ЗНГ (двигатель 21213, 1,7 л, 8 кл., центральный впрыск)

В таблицах ниже приведены технические характеристики автомобиля ВАЗ 2107 и его модификаций.
