Снятие, замена и регулировка троса сцепления ваз 2108, 2109, 21099

Регулировка педали сцепления

Периодическая регулировка педали сцепления ВАЗ 2109 проводится по следующим причинам:

1. При движении на неотрегулируемой педали сцепления возможен последующий ремонт, т.к. преувеличенные энергетические затраты на некорректную работу механизма вызовут неисправности других узлов автомобиля. 2. Из-за неверного функционирования педаль сцепления периодически не функционирует. Это ведет к тому, что нажимной диск агрегата принужденно находится в «зацеплении» с моторным маховиком, вследствие чего они подлежат ускоренному износу. 3. При недостаточном педальном ходе ТС пробуксовывает, т.е. теряется необходимое значение крутящего момента колесной пары.

Для проведения диагностических работ по регулировке педали сцепления требуется использование арифметической линейки, которой необходимо замерить длину хода педали до полика. Если она не соответствует 16 см, то необходимо проведение регулировочных действий.

Признаки некорректной работы механизма сцепления: отсутствует возможность плавного старта с места, движение с места сопровождается рывками и толчками, при переключении передач трансмиссия издает повышенную шумность, педаль механизма проваливается в нижнее положение. Практически, получается так: если транспортное средство начало движение с момента начала опускания педали, то свободный ход не соответствует требуемому значению. При полном освобождении педали транспортное средство не сдвинулось — значит, нет свободного хода в автомобиле.

Регулировка педали сцепления:

Откручиваем гайку, расположенную под педалью сцепления.
Закручиваем контргайку, находящуюся ниже, до упора.
Далее завинчиваем крепеж, находящийся под педалью сцепления.
Подкручиваем к вилке сцепления до предела шайбу из резины.
Для увеличения педального хода нужно навинтить крепеж на наконечник. Для уменьшения педального хода требуется эту крепеж раскрутить. Регулировка педали сцепления ваз 2109 осуществляется до достижения лимита в 12-13 см.
После окончания операций по отрегулированию педали требуется: трижды отжать педаль, замерить длину педального хода, корректировать операцию до достижения требуемой длины хода.

Для отрегулирования гидравлики требуется:

1. Демонтировать пружину с креплений цилиндра рабочего вида и вилки сцепления. 2. Отрегулировать крепеж, находящийся на штоке цилиндра сцепления. 3. Рекомендуемое значение свободного хода — 0,5 см.

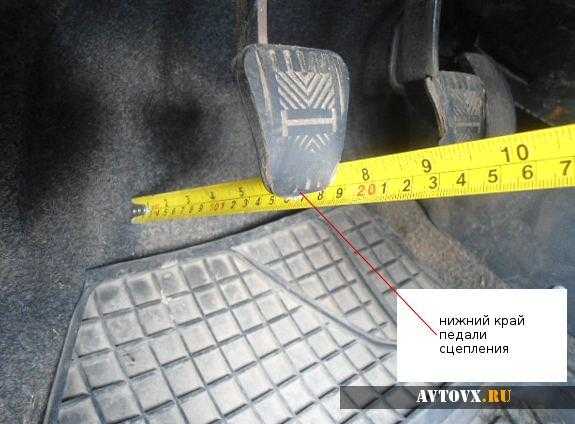

Часто большой ход педали зависит от высоты ее расположения от полика водителя и это создает определенные трудности. Для регулировки по высоте требуется ряд несложных слесарных операций и гаечный ключ на «12»:

Находим на валу рулевой колонки два крепежа, один — упорный винт, лимитирующий высотную позицию регулировки, вторая — контргайка, изменяющая движение педали.
Отвинчиваем упорный винт.
Придаем ему вращение до нормализации движения педали.
Завинчиваем контргайку.

Если после регулировки сцепления наблюдается пробуксовка, то необходимо сделать последовательные операции:

1. Демонтировать контргайку штока. 2. Перемещать ее до отсутствия свободного хода. 3. Вернуть шток на один полный оборот. 4. Определить наличие свободного хода сцепления. 5. Протестировать работу передач трансмиссии. При наличии непонятного шума требуется проделать вышеуказанные операции повторно. 6. Завинтить контргайку.

Подготовка к работе

Изначально рекомендуется найти место, где удобнее всего произвести осмотр автомобиля и замену детали. Поскольку придется работать не только под капотом, но и под машиной, лучшими помощниками будут подъемник, яма или эстакада. Если у вас нет возможности воспользоваться одним из этих вариантов, достаточно просто поднять авто при помощи домкратов.

Также перед началом работ нужно убедиться, что под рукой есть все необходимое. Для замены троса вам понадобятся:

новая деталь;
набор гаечных ключей;
отвертки.

В среднем самостоятельно можно заменить данный элемент на ВАЗ-2109 за 20 минут.

Замена

Есть два способа поменять трос сцепы:

Снимая жабо;
Без снятия жабо.

Каждый вариант имеет право на существование. Ознакомим вас с двумя операциями, после чего вы сможете выбрать, какому методу отдать предпочтение.

Процедура замены

Снимая жабо

Поднимите автомобиль с помощью домкрата.
Открутите гайку фиксации тросика. Она располагается под педалью сцепы.
На тяге педальки располагается колечко и стопорное кольцо.
Для снятия тросика вам потребуется разобраться с удерживающим его шплинтом. Для его демонтажа возьмите ключ на 8, и открутите шплинт.
Теперь он частично свободен, поскольку до сих пор удерживается на месте крепления.
Снимите жабо и стеклоочиститель, затем поднимите капот.
В подкапотном пространстве отыщите точку фиксации троса. Демонтаж выполняется ключом на 19, которым нужно открутить гайку.
Резинку зачастую используют старую, если она не изношена. Да и менять ее сложно самостоятельно. Но если нужно, поменяйте. Увидев там непонятные проводки, смело их вынимайте. Никаких функций они не выполняют.
Вставьте резинку в отверстие, через которое шел трос.
Все крепежи, болтики, гайки сложите в отдельную коробочку, чтобы не потерять.
Установите новый тросик, закрутите фиксирующую скобу под капотом.

Снимаем жабо

Без снятия жабо

Здесь операция несколько сложнее, поскольку придется обходить жабо. Но обычно на работу уходит меньше времени, из-за чего большинство владельцев ВАЗ 2109 выбирают этот вариант.

Открутите крепления тросика сцепления с помощью ключа на 19.
Извлеките наконечник троса из вилки.
Не всегда извлекать наконечник из вилки сцепления обязательно. Во многом это зависит от места обрыва троса.
Идти в салон и под педалью сцепления найдите крепеж троса. Он маленький, потому пригодится ключ на 8.
Открутите скобу, которая удерживает наконечник на педали. Постарайтесь как можно выше поднять педаль, а затем плоской отверткой зацепитесь за клипсу.
Все, трос можно извлекать. Только сильно резко не дергайте. И тут следует опасаться не того, что он окончательно порвется. Вы можете резкими действиями повредить гнездо расположения троса.
Извлекать тросик лучше всего через салон.
В тросовом канале могут располагаться провода, мешающие извлечению. Вырывайте их смело, поскольку они не выполняют никаких задач.
Также вам может помешать шайбы, расположенные под капотом. Просто аккуратно открутите их, и дело сделано.
Снимите с рычага педали скобу. Так с извлечением тросика не возникнет проблем.
Аккуратно вставьте в отверстие новый трос через салон в подкапотное пространство.
Выполните обратную процедуру сборки узла.
Сложнее всего надевать скобу фиксации наконечника на свое место. Именно из-за этого многие советуют снимать жабо. Но вы можете обойти эту сложность.
Сделайте клипсу из обычной скрепки. Ею закрепите скобу. Если нужно, возьмите пассатижи.
Не забудьте при сборке смазать тросик смазкой или маслом, которые не замерзают при минусовой температуре. Это сделает элемент эластичнее.

После замены троса его регулировка является обязательным мероприятием. Без нее сцепление может не работать должным образом.

Причины для замены

Практика показывает, что есть несколько основных ситуаций, которые вынуждают поменять трос сцепления.

Ситуация	Особенности
Нарушена правильная работа сцепления	Водителю становится сложно выжать педаль сцепы, что вызывает проблемы при попытках тронуться с места, завести машину, сцепа буксует
Барахлит коробка передач	Она начинает переключаться с определенными проблемами, а во время работы еще и издает посторонние, непонятные звуки
Провалилась педаль	Если после нажатия на педаль сцепления она не хочет возвращаться в исходное положение, когда вы убираете ногу, это может свидетельствовать о проблемах с тросиком

Подобные симптомы позволяют только предположить, что проблема кроется именно в тросике. Чтобы удостовериться в этом, следует провести полноценную проверку состояния узла.

Все озвученные симптомы могут говорить о разорванном тросе или слетевшей вилке. В случае с тросом придется его заменить. Если же слетела вилка, ее необходимо будет вернуть на место, зажать, дабы предотвратить повторные возможные слеты.

Между разорванным тросом и сломанной вилкой лучше сталкиваться с первой ситуацией. Покупка нового тросика обойдется в 200 рублей, а вилка стоит порядка 2000 рублей.

Ход работы

Для того чтобы быстро и качественно заменить перетертый или оборванный трос, необходимо сделать несколько обязательных шагов. Начинаем с работы под капотом, здесь выполняются следующие действия:

Ослабление крепежа кронштейна крепления ТС к коробке.
Демонтаж нижней части троса с вилки отключения сцепления.

Итак, начало положено, и теперь нужно вернуться в салон. Здесь выполняются следующие работы:

Отключение троса от педали. Чтобы сделать это, необходимо вытащить из салона все коврики.
Извлечение стопорной шайбы. Для этого вам понадобится обыкновенная минусовая отвертка. Следом убирается палец, соединяющий деталь с кронштейном.
Теперь можно достать сам трос. В моторном отсеке имеется специальная резиновая подушка, а под рулем располагается отверстие, через которое нужно будет извлечь оболочку. Нажимаем на подушку, снимаем оболочку и извлекаем старый элемент.

Демонтажные работы завершены. Теперь переходим непосредственно к процедуре установки нового ТС. Монтаж начинается из салона. Делается это следующим образом:

Вставляем в отверстие новый трос, монтируем его конец на педали, фиксируем с помощью стопорной шайбы.
Закрепляем ТС в коробке. Это нужно сделать таким образом, чтобы втулка расположилась на кронштейне. Тогда резьба будет надежно защищена.
Вводим конец троса в вилку. Здесь же можно смазать трос маслом.

Новый трос установлен. Однако работы на этом еще не закончены. Для полноценной работы сцепления необходимо отрегулировать ТС и педаль. С регулировкой троса все очень просто. Достаточно лишь ослабить контргайку, обеспечив свободный ход регулирующей гайке. Именно она и используется для натяжения тросика. Однако будьте осторожны, нельзя затянуть его слишком туго. Если натяжка будет чрезмерной, ТС скоро порвется и вам придется проводить все работы сначала, но и натягивать слабо также нельзя. Тогда сцепление не будет отрегулировано.

Последний шаг – регулировка педали. Под ней располагается специальная гайка, которую необходимо снять. Сразу под ней имеет контргайка, которая затягивается. Потом возвращаем первую гайку на место и усаживаем резиновую шайбу на вилку

Обратите внимание, педали тормоза и сцепления должны быть на одном уровне. В противном случае износ педали сцепления произойдет гораздо быстрее

Замена сцепления на ВАЗ 2108, 2109, 21099 своими руками

Поменять сцепление на автомобилях ВАЗ 2108, 2109, 21099 своими руками достаточно просто. Для начала раскрутите тросик спидометра, тросик сцепления и все крепёжные болты, к которым есть доступ сверху. После этого поднимите авто на домкрате и выставьте на подставки. Открутите шаровые опоры и выберите шрус из коробки. Отверстие обязательно заткните тряпочкой. После того как вытащили оба шруса, открутите оставшиеся болты на колоколе. Снимите кулису и болты на кронштейнах крепления КПП к кузову. Скидываем коробку, там будет находиться корзина сцепления. Откручиваем её, под ней видим диск.

Менять лучше всё вместе. Достаём новый комплект сцепления и устанавливаем на место старого. Чтобы первичный вал попал без проблем, надо вставить направляющий палец в среднее отверстие сцепления.

Затягиваем болты на корзине крест на крест, чтобы избежать перекоса. После того как сцепления протянуто, устанавливаем выжимной подшипник в колокол. Ставим коробку на место, затягиваем болты колокола, вставляем шруса. Когда будете вставлять шруса, старайтесь забивать их через деревянный брусок чтобы избежать поломки самого шруса.

Затягиваем шаровые опоры. Подсоединяем тросики сцепления и спидометра. После того как сцепление на ВАЗ 2108, 2109, 21099 установили, надо отрегулировать тросик сцепления ВАЗ. Обязательно посмотрите уровень масла в коробке и долейте, если его не хватает. Старайтесь, чтобы во время ремонта как можно меньше песка и всякой другой грязи попало во внутрь коробки.

https://youtube.com/watch?v=XYcAjofeLNQ

Источники

http://vaz-russia.ru/remont-vaz-2108/zamena-i-regulirovka-trosa-stsepleniya-na-vaz-2108-vaz-2109-vaz-21099.html
http://vaz-remont.ru/zamena-scepleniya-na-vaz-2109-svoimi-rukami/
http://tuningvaz.in/zamena-scepleniya-na-vaz-2108-2109-21099-svoimi-rukami/

Быстрая замена троса газа ВАЗ 2114

Процесс замены не представляет какой-либо сложности, если действовать внимательно и осторожно. Если описывать процесс замены тросика коротко, то для этого нужно всего лишь открутить 2 гайки под капотом (в том месте, где крепится тросик), а после этого медленно вытянуть его

Для того, чтобы установить новый тросик, не потребуется иметь какие-то дорогостоящие инструменты. Достаточно протянуть новый трос и прикрутить те же гайки, которые были откручены. Единственное, что может вызвать сложность, так это настройка педали газа, однако на это просто потребуется потратить больше времени, нежели на откручивание гайки.

Подробная инструкция о том, как нужно снимать тросик:

Для начала нужно снять наконечник тросика с педали газа. После этого наконечник нужно протолкнуть в подкапотное отделение машины через передний щиток.
После этого требуется открыть капот и найти сектор заслонки. Когда это будет сделано, от него надо отсоединить скобу при помощи пассатижей.

Снятие скобы

Теперь пришёл черёд нажать рукой на сектор и вывести тросик из зацепления. Таким образом тросик будет отсоединён от сектора.
Остаётся отодвинуть защитный чехол и зафиксировать гайку от проворачивания. Потом нужно отвернуть гайку. Когда она будет откручена, можно потянуть за тросик. Таким образом он будет снят с автомобиля.

Снятый тросик газа

Как заменить трос сцепления на ВАЗ 2108-ВАЗ 21099?

Снятие: 1) В начале при помощи двух гаечных ключей ослабьте обе гайки, которые крепят оболочку троса к кронштейну.

2) После этого рукой немного приподняв трос, извлеките его из гнезда.

3) Следом отсоедините поводок троса сцепления (Указан красной стрелкой), от вилки выключения (Синяя стрелка).

4) Когда в подкапотном пространстве трос будет от всего отсоединен, после этого перейдите в салон автомобиля, и затем при помощи отвертки подденьте скобу пальца педали и вследствие чего снимите её.

5) Теперь отсоедините верхний кончик троса, от пальца педали.

6) И в следствии чего снова подойдя к подкапотному пространству, выведите трос сцепления через щиток передней части.

Установка:

Примечание! Новый трос сцепления устанавливается в обратном порядке снятию. Но все же чуть ниже мы специально подготовили инструкцию по которой можно будет установить новый трос привода сцепления!

1) Таким же образом сперва засуньте новый трос через отверстия в щитке.

2) После этого в салоне установите верхний кончик троса на палец педали, и застопорите всё это дело стопорной скобой.

3) В подкапотном пространстве оденьте сперва поводок троса на вилку. Затем вставьте трос между кронштейном и после чего заверните обе гайки крепящее наконечник оболочки троса.

Примечание! После окончании операции, отрегулируйте трос сцепления!

Регулировка троса сцепления:

Для регулировки воспользуйтесь двумя гаечными ключами. С их помощью ослабьте обе гайки которые крепят наконечник оболочки троса. И после чего посредством вращения этих гаек, затяните трос таким образом что бы ход у педали сцепления составлял «125–135 мм», и что бы она была на одном уровне с педалью тормоза.

Дополнительные видео материалы: Хотите больше подробностей о замене и регулировки троса привода сцепления? Если да! То в таком случае мы подготовили для вас небольшой видео-ролик просмотрев который, у вас не останется вопросов.

Выясняем, как поменять тросик газа на ВАЗ 2114

Некоторые автовладельцы задаются вопросом о том, как поменять тросик газа на ВАЗ 2114. Причина этого заключается в большом значении этого элемента для всего автомобиля. Без тросика никакой механический узел не сможет функционировать в нормальном режиме, ведь именно он позволяет силовому агрегату работать в нужном водителю режиме. Речь идёт о повышении или понижении оборотов в определённый момент времени.Если водитель не может регулировать обороты двигателя во время движения, то это может привести к ДТП. Также если возникают проблемы с тросиком на механической заслонке, машина также не сможет работать в штатном режиме. В частности, авто будет работать на холостом ходу, а нажатие на педаль газа не приведёт ни к какому эффекту. Именно по этой причине ещё ни одна дроссельная заслонка не обходилась без тросика.

Замена тросика газа

Для того, чтобы заменить неисправный или повреждённый трос газа 2114, необходимо иметь под рукой целый набор инструментов. Среди наиболее важных инструментов можно выделить:

Гаечные ключи.
Отвёртки.
Качественные пассатижи.

Порядок операций

Есть два способа поменять этот узел: обычный и упрощенный. Второй более доступен для самостоятельного ремонта — замена сцепления ВАЗ 2114 без снятия коробки. Порядок выполнения работы обычным способом — следующий:

Лучше поставить машину на яму, но если таковой нет, то нужно поднять ее домкратами.
Демонтируем передние колеса и обесточиваем автомобиль посредством отсоединения от аккумулятора клеммы минус.
Теперь нужно отключить от коробки передач тросик спидометра, снять тросик сцепления, и отключить привод передач.
Со стороны коробки передач демонтируется опора мотора, и демонтируем маховик.
Маховик следует изучить на предмет наличия сколов, трещин и других дефектов.
Из коробки передач следует слить масло, можно воспользоваться ситуацией и поменять рабочую жидкость.
С коробки передач снимаются внутренние шрусы, откручиваем крепления и снимаем КПП.
Откручиваем крепежи между маховиком и корзиной.
Теперь можно снять узел полностью – в сборе.
Теперь можно снять подшипник.
Обязательно следует очистить вал от рабочих жидкостей, грязи и пыли.
Установка на первичный вал подшипника с муфтой.
Закрепляем на маховике корзину.
Последующие операции выполняются в порядке, обратном вышеописанному.

Смотрите замену сцепления ВАЗ 2114 своими руками на видео:

Покупка узла – вопрос достаточно сложный, поскольку он продается, как по деталям, так и в сборке. Производитель дает артикулы на каждую, поскольку у него они числятся разными деталями. Он считает, что это совершенно разные детали. В работе можно пользоваться аналогами. Так многие владельцы ВАЗ предпочитают приобретать сбор SACHS (3000-951-211), но его стоимость выше в 3 раза. Тюнинговые аналоги предлагают Brembo и ATI, средняя цена – около 10 тысяч рублей.

Замена троса сцепления на Рено Логан

1). Снимаем гофру фильтра. На 16-клапанном гофру удерживает хомут, но его тоже легко снять.

2). Далее, если речь идет об 16-ти клапанном автомобиле, удаляем «глушитель впуска». Пластиковый короб, когда гофры нет, можно сразу отвести в сторону.

3). Трос заканчивается наконечником – стержнем, с закрепленным грузиком. Эта деталь у нас закрывалась гофрой.

4). Далее откручиваем гайки. Берем 2 ключа «на 10» и выкручиваем гайку 1, придерживая гайку 2. Если резьба закисла, очищаем ее растворителем.

5). Выкручиваем гайку «2», удерживая опрессованную часть наконечника ключом «на 7». Теперь можно из прорези вытащить и грузик.

6). Подтягиваем трос в направлении «от вилки» и вытаскиваем грузик из прорези.

7). Из прорези выводим резиновую муфту. Этой муфтой оканчивается оболочка (рис. 2).

8). Переходим во внутрь салона, подтягиваем трос «на себя» и выводим наконечник (1) из держателя педали. Далее наконечник (2) выдавливаем вперед, что мы делаем сдавливаем два лепестка. То есть нам необходимо выдавить наконечник троса в подкапотное пространство.

9). Затем меняем трос на новый, для чего выполняем те же самые действия, но только в обратной последовательности.

10). После замены также не забываем и отрегулировать новый трос.

Регулировка муфты сцепления ВАЗ 2109

Такая операция проводится в случаях, когда наблюдаются: толчки или фрикции при включении сцепления, незначительная пробуксовка сцепления при длительном отжиме муфты, сцепление «ведет».

Для регулировки муфты делаем следующее:

Поставить рычаг КПП в позицию «нейтраль».
Демонтируем картер механизма сцепления.
Демонтируем подшипник. Ремонтные операции следует выполнять в плавном и спокойном режиме, потому что возможен дефект подшипника.
Вращаем крепеж регулировочного типа до полной регулировки перемещения педали.
Тестируем муфту сцепления на наличие масляной течи, иначе возможно проскальзывание механизма сцепления. Для устранения этой проблемы необходимо обработать муфту обезжиривающим составом.
